低压配电柜技术标准

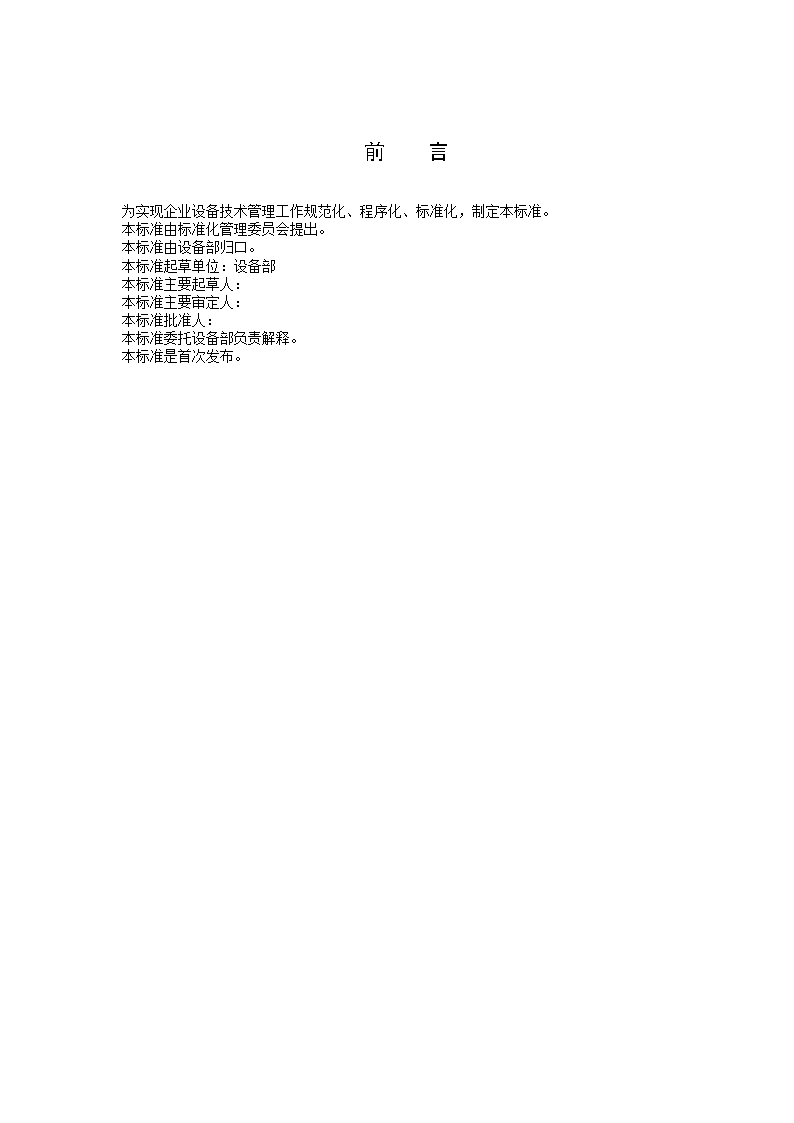

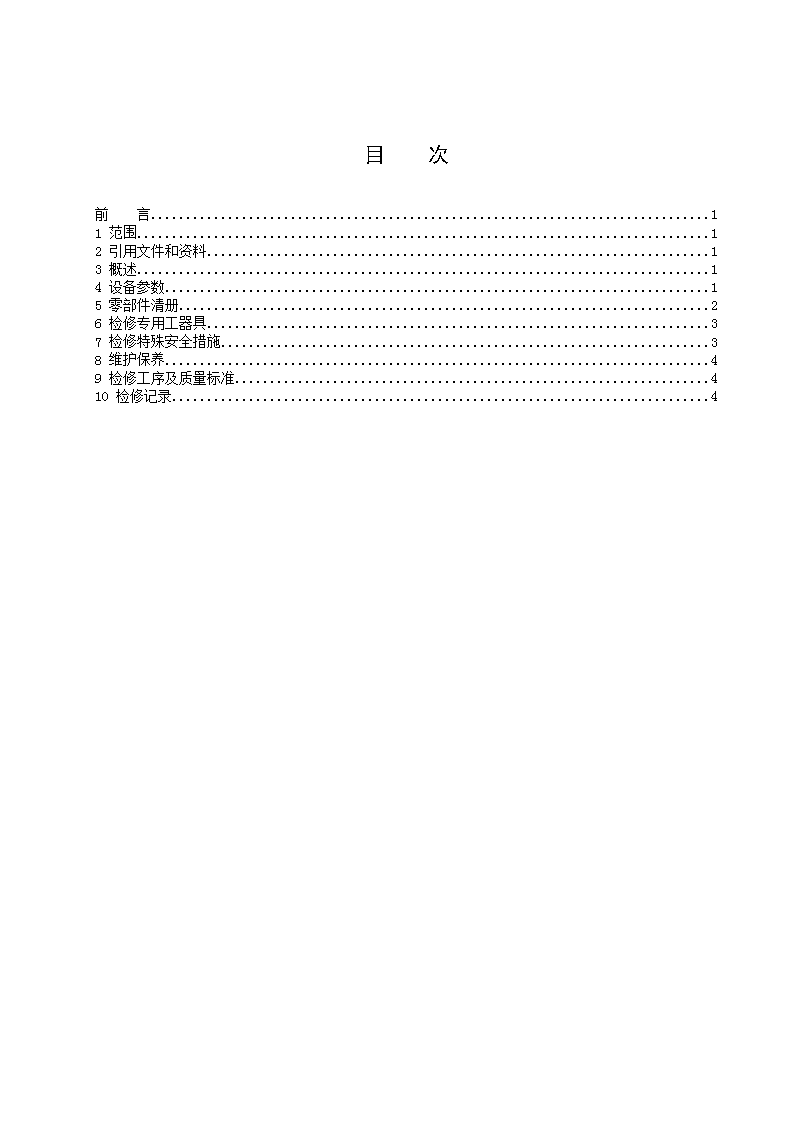

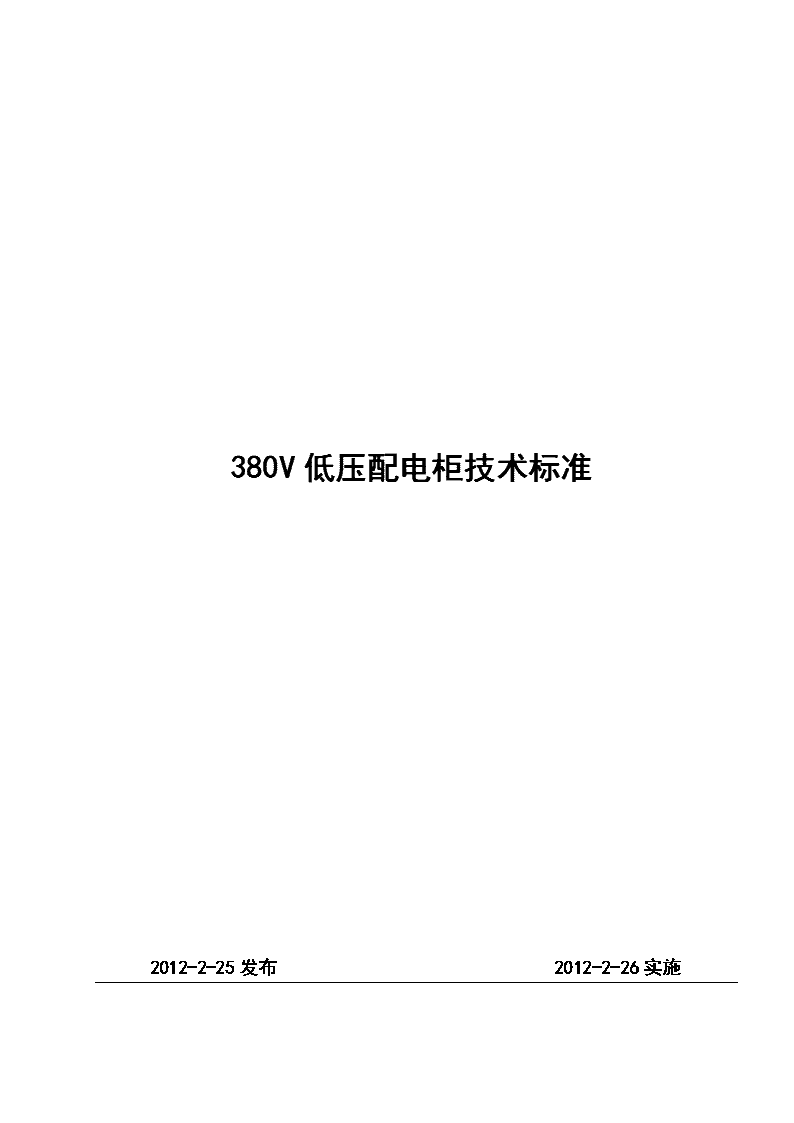

'2012-2-25发布2012-2-26实施380V低压配电柜技术标准 目次前言11范围12引用文件和资料13概述14设备参数15零部件清册26检修专用工器具37检修特殊安全措施38维护保养49检修工序及质量标准410检修记录4 前言为实现企业设备技术管理工作规范化、程序化、标准化，制定本标准。本标准由标准化管理委员会提出。本标准由设备部归口。本标准起草单位：设备部本标准主要起草人：本标准主要审定人：本标准批准人：本标准委托设备部负责解释。本标准是首次发布。 380V低压配电柜技术标准1范围本标准规定了380V低压配电柜的概述、设备参数、零部件清册、检修专用工器具、检修特殊安全措施、检修工序及质量标准、检修记录等相关的技术标准。本标准适用于公司380V低压配电柜的技术管理工作。2引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。《电力安全工作规程（变电部分）》中国电力出版社2009年7月第一版《电业安全工作规程》中国电力出版社1983年9月第二版3概述3.1380V低压开关柜框架为组合式结构，基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化（E=25mm）变化。3.2380V低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。3.3380V低压开关柜的结构进出线方式：上进上出、上进下出、下进上出、下进下出。3.4结构紧凑：以较小的空间容纳较多的功能单元3.5结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要3.6母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠3.7各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。3.8采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。3.9采用高强度阻燃型工程塑料，有效加强了防护安全性能。3.10通用化、标准化程度高，装配方便。具有可靠的质量保证。3.11设备保护连续性和可靠性。 4设备参数序号名称型号机参数单位备注1设备类型:380V低压配电柜2设备用途:低压设备电源的管理3额定工作电压:380V4防护等级：ICEIP40,NEMATYPE-15频率：50Hz6额定绝缘电压：660V7分段能力：3200A8380V配电柜尺寸（宽×深、高）1000×800×2300mm5零部件清册序号名称物资编码规格型号单位数量储备量1指示灯黄、绿、红（220V）2接线端子3连片JY1-2熔断器2、4、6、10A4微型断路器6~63A5转换开关LW39B-16RA22/2(1就地2远方）6按钮LA38-11/GLA38-11/R7旋钮LA38-X11（黑色）8中间继电器MYJ4AC220VCA2-DN22M5NCA2-DN22Q5N9避雷器HY1.5WS-0.28/1.310浪涌保护器JLSP-400/100/4P11电容器滤波组件MVG25-P7/40012无功控制器BKU08输入AC380V2500/5A13切换电容接触器GC2-63/AC220V14隔离刀SIWOH1-400A/315电流变送器JD194-BS4I3T输入5A输出4-20mA辅助电源AC220V16电压变送器JD194-BS4U3T输入三相四线输出4-20mA辅助电源AC220V 17单相数显表辅助电源AC220V18三相数显表辅助电源AC220V通讯RS485/Modbus带开关量输入，继电器输出19多功能表辅助电源AC220V通讯RS485/Modbus带开关量输入，继电器输出20电流互感器BH-0.66X/540/II、/30Ⅰ21马达保护器ST505M-A-A-VM2+ST522+T910-0222交流接触器GC1-/31AC220V23塑壳断路器GM8-M/3TMIn=315板前接线24框架断路器E3N25RPR122/P-LSIYOYCMAC220VYUAC380V10CO3/4PWHR25风扇200FZY-DAC220V26多股软铜线1.5mm²27电位器28辅助触头F4-2229辅助触头F4-3130二次插件D8E31二次插件S8E32一次插件MNS抽屉后板33一次插件电缆组件250A电缆组件400A34镀锌螺栓M4*155.7级~M6*205.7级35镀锌六角头螺栓M8*305.7级~M12*405.7级36电容器VHPC-33,4-480-3P(25.0KVar)37热缩管25-185mm²38搪锡铜鼻子16-240mm²39开口铜鼻子30-150A 6检修专用工器具序号名称规格单位数量1电笔个12万用表个13十字螺丝刀150、200mm把各1把4一字螺丝刀150、200mm把各1把5内六角套16手电把17活扳手6、8、10寸把各1把8套筒套19电工刀个110梅花扳手套111电动螺丝刀台112吸尘器台113吹风机台114压线钳个115剥线钳子个116尖嘴钳子个117偏口钳子个118克丝钳子8寸个119钢锯个120摇表500V个17检修特殊安全措施7.1检修开工前必须办理工作票，停电后方能开工。7.2停电、验电明确带电部位，做好系统隔绝措施，与带电部位保持安全距离，防止人员触电。7.3正确使用工器具，严禁野蛮作业。7.4正确穿戴好个人劳动防护用品。7.5工作前认真核对设备名称及编号。7.6每天开工前工作负责人向工作成员交代安全注意事项，工作结束后，总结当天的安全工作情况。7.7设备回装前，应全面检查设备内部的所有检修工作全部结束，所有部件检修全部合格，内部卫生全部清理干净。。8维护保养8.1设备在使用过程中，必须严格遵守操作标准。8.2应检查安装位置是否牢固，不得偏斜晃动，螺栓的紧固情况。8.3避免潮气进入柜体。8.4应定期对柜内设备进行清扫，检查接线端子，检查各开关，接触器是否良好。8.5检查配电柜内部有无过热现象。8.6应定期检查配电柜密封性能。9检修工序及质量标准9.1日常保养: 9.1.1周期:月9.1.2检查电缆接头有无发热变色、接地线有无锈蚀。9.1.3检查指示灯是否良好。9.1.4各配电柜外观是否良好。9.1.5保洁除尘。9.2设备大修9.2.1配电柜导电接头螺栓压接是否紧固；9.2.2清扫配电柜本体；9.2.3检查、清扫屏柜、抽屉、母线及附属设备；9.2.4所有保险座、接触器、继电器及其它设备、附件的检修与校验抽屉进、出调整，抽屉闸刀检查，二次插头、插座检修；9.2.5所有紧固件的紧固，检查处理所有导电结合面；9.2.6检查、处理电源电缆绝缘、接头、标示；9.2.7检查各盘柜及电缆防火封堵；9.2.8各智能操控装置检查、参数设置。10试运记录10.1电缆巡视检查记录10.2试验报告10.3备品备件检验记录序号产品名称规格检验内容检查记录检查人/日期检查结果合格不合格10.4试运记录试运日期：年月日环境温度：℃试运启始时间：试运终止时间：设备名称点检项目标准记录时间试运结果：签字记录人：检修负责人：运行值班员：点检：注：'
