光纤连接器检验技术标准

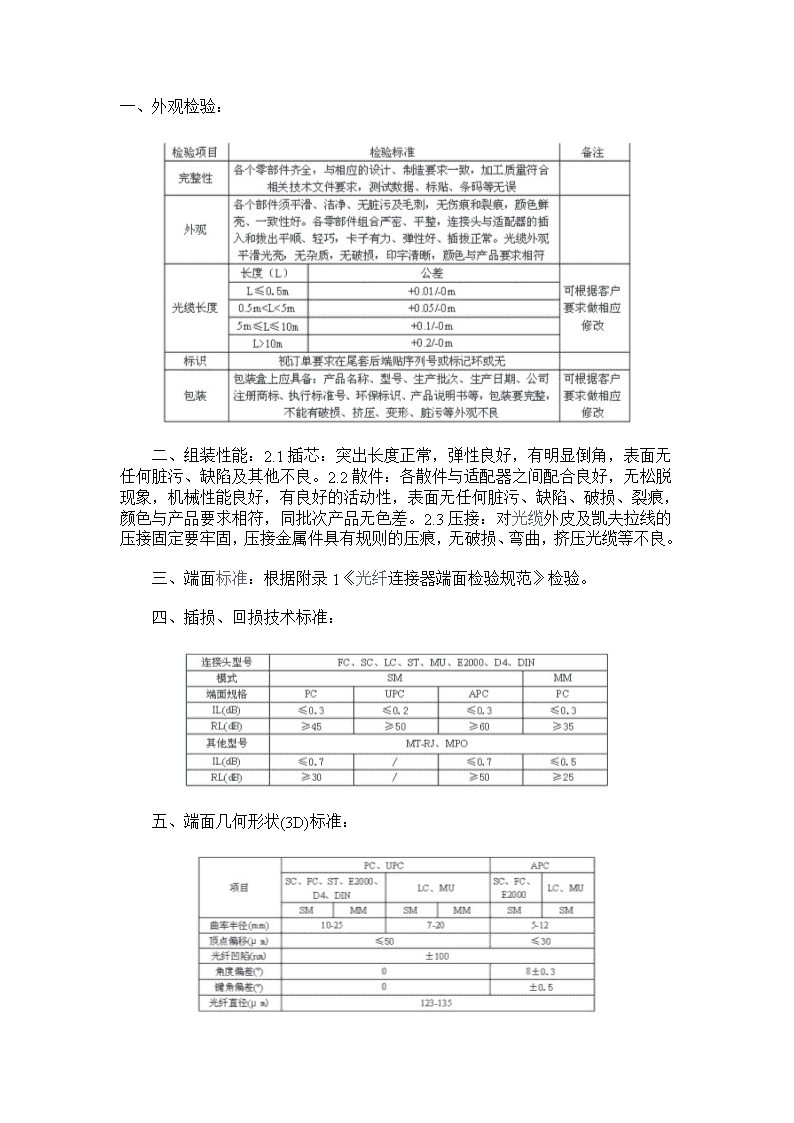

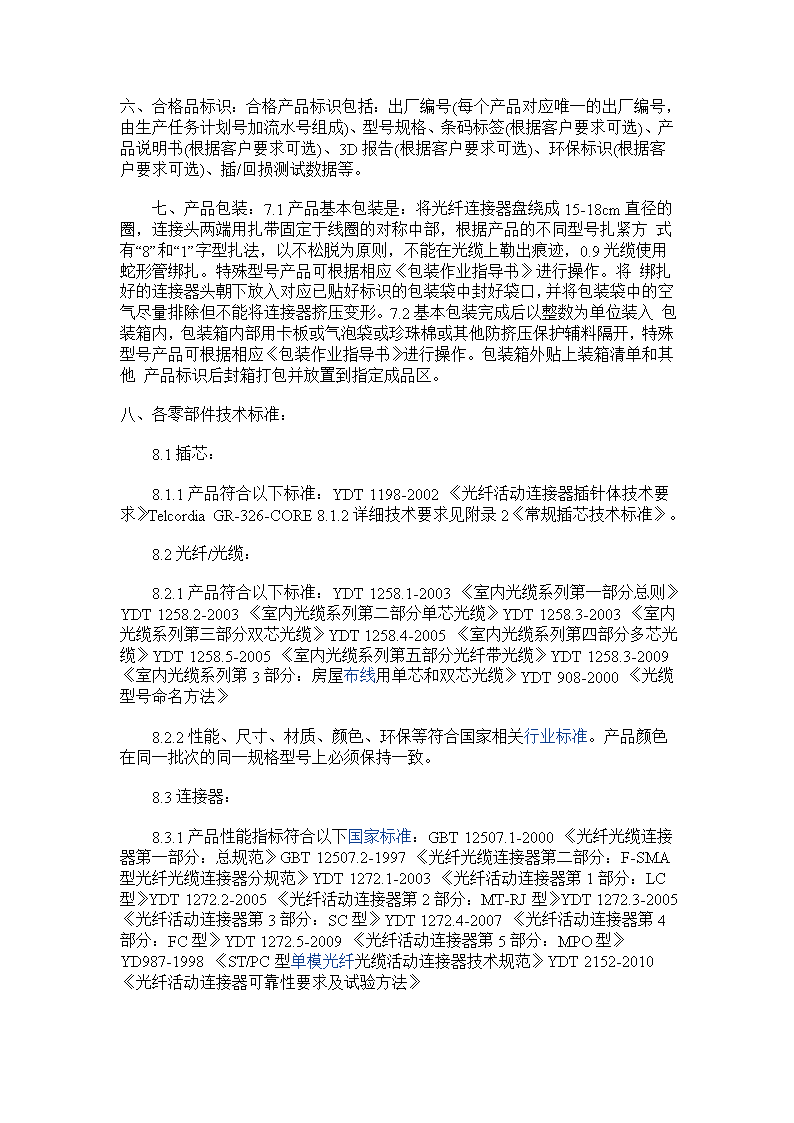

'一、外观检验：　　二、组装性能：2.1插芯：突出长度正常，弹性良好，有明显倒角，表面无任何脏污、缺陷及其他不良。2.2散件：各散件与适配器之间配合良好，无松脱现象，机械性能良好，有良好的活动性，表面无任何脏污、缺陷、破损、裂痕，颜色与产品要求相符，同批次产品无色差。2.3压接：对光缆外皮及凯夫拉线的压接固定要牢固，压接金属件具有规则的压痕，无破损、弯曲，挤压光缆等不良。　　三、端面标准：根据附录1《光纤连接器端面检验规范》检验。　　四、插损、回损技术标准：　　五、端面几何形状(3D)标准： 六、合格品标识：合格产品标识包括：出厂编号(每个产品对应唯一的出厂编号，由生产任务计划号加流水号组成)、型号规格、条码标签(根据客户要求可选)、产品说明书(根据客户要求可选)、3D报告(根据客户要求可选)、环保标识(根据客户要求可选)、插/回损测试数据等。　　七、产品包装：7.1产品基本包装是：将光纤连接器盘绕成15-18cm直径的圈，连接头两端用扎带固定于线圈的对称中部，根据产品的不同型号扎紧方式有“8”和“1”字型扎法，以不松脱为原则，不能在光缆上勒出痕迹，0.9光缆使用蛇形管绑扎。特殊型号产品可根据相应《包装作业指导书》进行操作。将绑扎好的连接器头朝下放入对应已贴好标识的包装袋中封好袋口，并将包装袋中的空气尽量排除但不能将连接器挤压变形。7.2基本包装完成后以整数为单位装入包装箱内，包装箱内部用卡板或气泡袋或珍珠棉或其他防挤压保护辅料隔开，特殊型号产品可根据相应《包装作业指导书》进行操作。包装箱外贴上装箱清单和其他产品标识后封箱打包并放置到指定成品区。八、各零部件技术标准：　　8.1插芯：　　8.1.1产品符合以下标准：YDT1198-2002《光纤活动连接器插针体技术要求》TelcordiaGR-326-CORE8.1.2详细技术要求见附录2《常规插芯技术标准》。　　8.2光纤/光缆：　　8.2.1产品符合以下标准：YDT1258.1-2003《室内光缆系列第一部分总则》YDT1258.2-2003《室内光缆系列第二部分单芯光缆》YDT1258.3-2003《室内光缆系列第三部分双芯光缆》YDT1258.4-2005《室内光缆系列第四部分多芯光缆》YDT1258.5-2005《室内光缆系列第五部分光纤带光缆》YDT1258.3-2009《室内光缆系列第3部分：房屋布线用单芯和双芯光缆》YDT908-2000《光缆型号命名方法》　　8.2.2性能、尺寸、材质、颜色、环保等符合国家相关行业标准。产品颜色在同一批次的同一规格型号上必须保持一致。　　8.3连接器：　　8.3.1产品性能指标符合以下国家标准：GBT12507.1-2000《光纤光缆连接器第一部分：总规范》GBT12507.2-1997《光纤光缆连接器第二部分：F-SMA型光纤光缆连接器分规范》YDT1272.1-2003《光纤活动连接器第1部分：LC型》YDT1272.2-2005《光纤活动连接器第2部分：MT-RJ型》YDT1272.3-2005《光纤活动连接器第3部分：SC型》YDT1272.4-2007《光纤活动连接器第4部分：FC型》YDT1272.5-2009《光纤活动连接器第5部分：MPO型》YD987-1998《ST/PC型单模光纤光缆活动连接器技术规范》YDT2152-2010《光纤活动连接器可靠性要求及试验方法》 　8.3.2连接器散件颜色表：附录一：光纤连接器端面检验规范1、检测设备：400X端面检测仪，监视器观察。2、端面要求：3、端面图示： 　　附录二：常规插芯技术标准　　一、产品技术标准：　　1、插芯材质：用ZrO2二氧化锆粉，呈不透明的乳白色，符合RoHS标准。　　化学成分：　　2、插芯规格类型及尺寸要求：　　1)常规插芯规格分类(型号规格分类) 　2)技术要求：尾柄规格'
