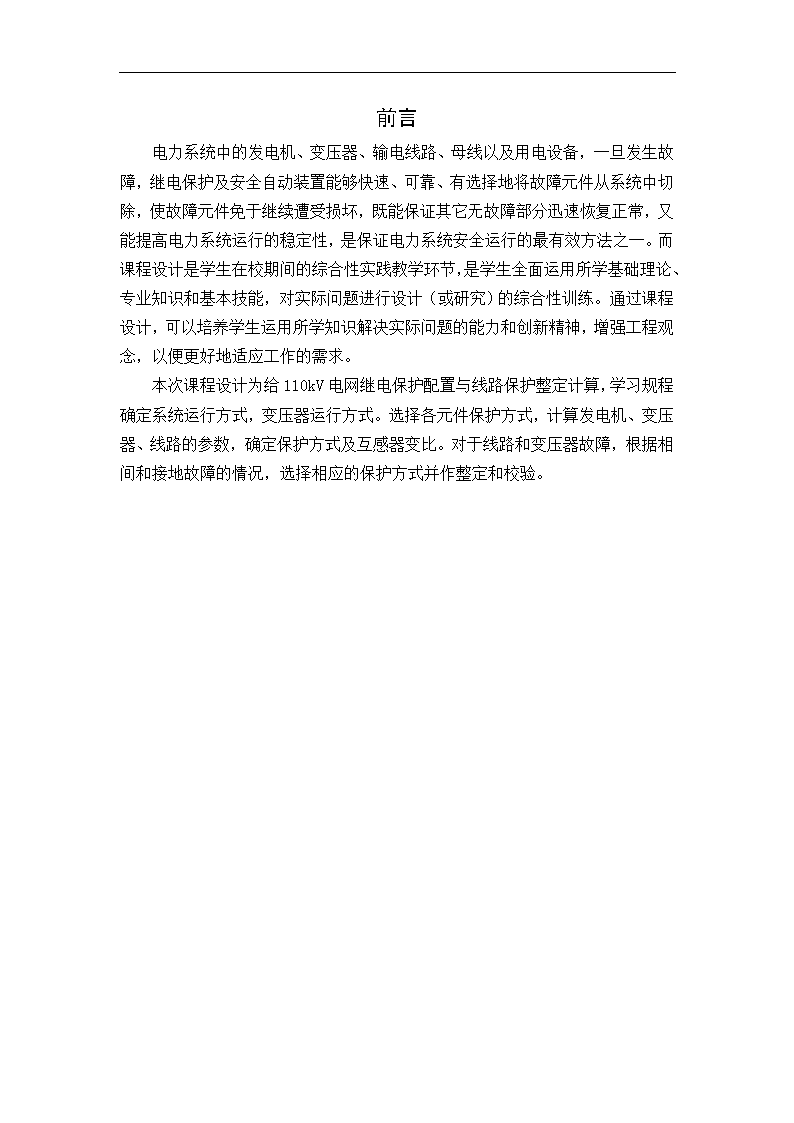

'前言电力系统中的发电机、变压器、输电线路、母线以及用电设备,一旦发生故障,继电保护及安全自动装置能够快速、可靠、有选择地将故障元件从系统中切除,使故障元件免于继续遭受损坏,既能保证其它无故障部分迅速恢复正常,又能提高电力系统运行的稳定性,是保证电力系统安全运行的最有效方法之一。而课程设计是学生在校期间的综合性实践教学环节,是学生全面运用所学基础理论、专业知识和基本技能,对实际问题进行设计(或研究)的综合性训练。通过课程设计,可以培养学生运用所学知识解决实际问题的能力和创新精神,增强工程观念,以便更好地适应工作的需求。本次课程设计为给110kV电网继电保护配置与线路保护整定计算,学习规程确定系统运行方式,变压器运行方式。选择各元件保护方式,计算发电机、变压器、线路的参数,确定保护方式及互感器变比。对于线路和变压器故障,根据相间和接地故障的情况,选择相应的保护方式并作整定和校验。

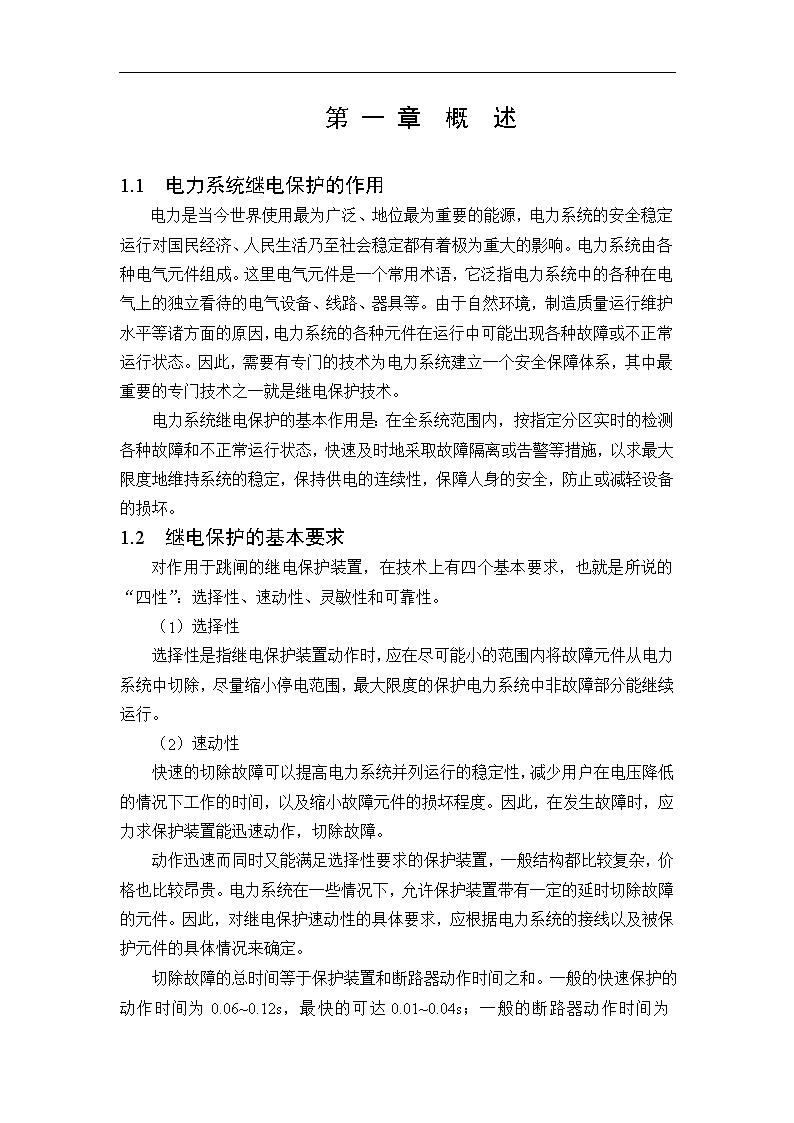

第一章概述1.1电力系统继电保护的作用电力是当今世界使用最为广泛、地位最为重要的能源,电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。电力系统由各种电气元件组成。这里电气元件是一个常用术语,它泛指电力系统中的各种在电气上的独立看待的电气设备、线路、器具等。由于自然环境,制造质量运行维护水平等诸方面的原因,电力系统的各种元件在运行中可能出现各种故障或不正常运行状态。因此,需要有专门的技术为电力系统建立一个安全保障体系,其中最重要的专门技术之一就是继电保护技术。电力系统继电保护的基本作用是:在全系统范围内,按指定分区实时的检测各种故障和不正常运行状态,快速及时地采取故障隔离或告警等措施,以求最大限度地维持系统的稳定,保持供电的连续性,保障人身的安全,防止或减轻设备的损坏。1.2继电保护的基本要求对作用于跳闸的继电保护装置,在技术上有四个基本要求,也就是所说的“四性”:选择性、速动性、灵敏性和可靠性。(1)选择性选择性是指继电保护装置动作时,应在尽可能小的范围内将故障元件从电力系统中切除,尽量缩小停电范围,最大限度的保护电力系统中非故障部分能继续运行。(2)速动性快速的切除故障可以提高电力系统并列运行的稳定性,减少用户在电压降低的情况下工作的时间,以及缩小故障元件的损坏程度。因此,在发生故障时,应力求保护装置能迅速动作,切除故障。动作迅速而同时又能满足选择性要求的保护装置,一般结构都比较复杂,价格也比较昂贵。电力系统在一些情况下,允许保护装置带有一定的延时切除故障的元件。因此,对继电保护速动性的具体要求,应根据电力系统的接线以及被保护元件的具体情况来确定。切除故障的总时间等于保护装置和断路器动作时间之和。一般的快速保护的动作时间为0.06~0.12s,最快的可达0.01~0.04s;一般的断路器动作时间为

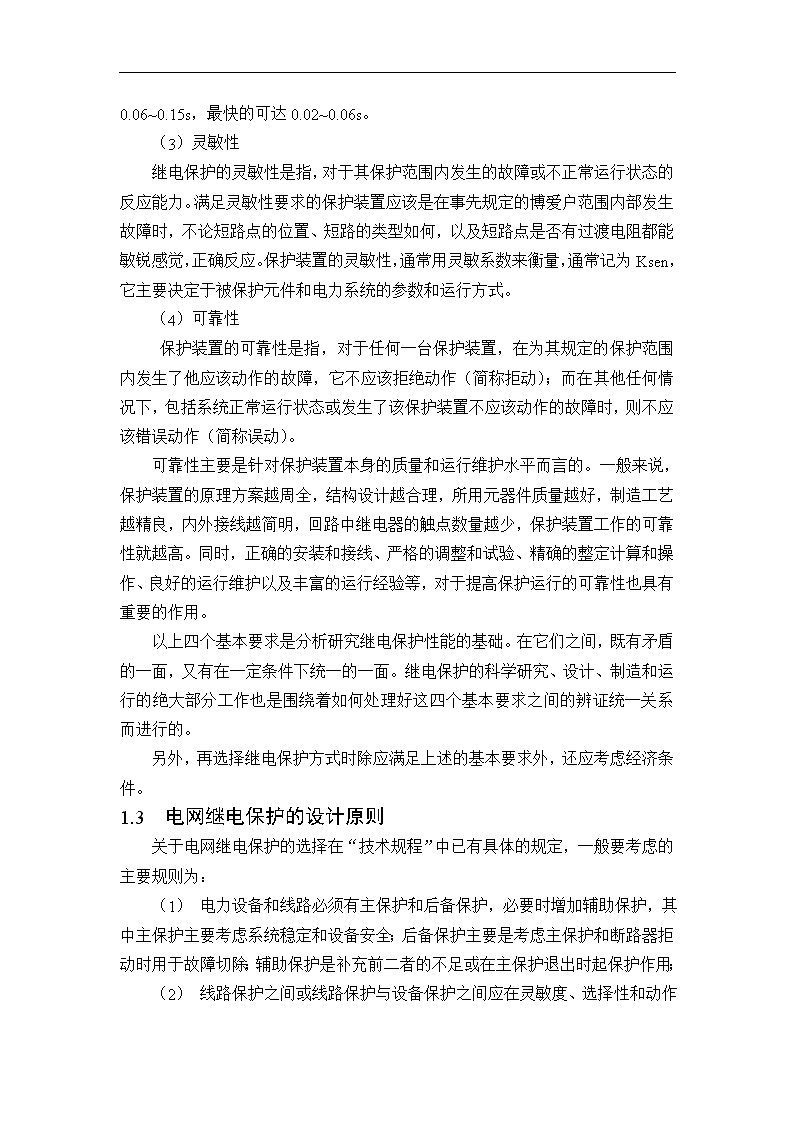

0.06~0.15s,最快的可达0.02~0.06s。(3)灵敏性继电保护的灵敏性是指,对于其保护范围内发生的故障或不正常运行状态的反应能力。满足灵敏性要求的保护装置应该是在事先规定的博爱户范围内部发生故障时,不论短路点的位置、短路的类型如何,以及短路点是否有过渡电阻都能敏锐感觉,正确反应。保护装置的灵敏性,通常用灵敏系数来衡量,通常记为Ksen,它主要决定于被保护元件和电力系统的参数和运行方式。(4)可靠性保护装置的可靠性是指,对于任何一台保护装置,在为其规定的保护范围内发生了他应该动作的故障,它不应该拒绝动作(简称拒动);而在其他任何情况下,包括系统正常运行状态或发生了该保护装置不应该动作的故障时,则不应该错误动作(简称误动)。可靠性主要是针对保护装置本身的质量和运行维护水平而言的。一般来说,保护装置的原理方案越周全,结构设计越合理,所用元器件质量越好,制造工艺越精良,内外接线越简明,回路中继电器的触点数量越少,保护装置工作的可靠性就越高。同时,正确的安装和接线、严格的调整和试验、精确的整定计算和操作、良好的运行维护以及丰富的运行经验等,对于提高保护运行的可靠性也具有重要的作用。以上四个基本要求是分析研究继电保护性能的基础。在它们之间,既有矛盾的一面,又有在一定条件下统一的一面。继电保护的科学研究、设计、制造和运行的绝大部分工作也是围绕着如何处理好这四个基本要求之间的辨证统一关系而进行的。另外,再选择继电保护方式时除应满足上述的基本要求外,还应考虑经济条件。1.3电网继电保护的设计原则关于电网继电保护的选择在“技术规程”中已有具体的规定,一般要考虑的主要规则为:(1)电力设备和线路必须有主保护和后备保护,必要时增加辅助保护,其中主保护主要考虑系统稳定和设备安全;后备保护主要是考虑主保护和断路器拒动时用于故障切除;辅助保护是补充前二者的不足或在主保护退出时起保护作用;(2)
线路保护之间或线路保护与设备保护之间应在灵敏度、选择性和动作时间上相互配合,以保证系统安全运行;(3)对线路和设备所有可能的故障或异常运行方式均应设置相应的保护装置,以切除这些故障和给出异常运行的信号;(4)对于不同电压等级的线路和设备,应根据系统运行要求和《技术规程》要求,配置不同的保护装置.一般电压等级越高,保护的性能越高越完善,如330KV以上线路或设备的主保护采用“双重化”保护装置等;(5)所有保护装置均应符合可靠性、选择性、灵敏性和速动性要求。
第二章 系统中各元件的主要参数计算2.1标幺制及标幺值计算方法2.1.1 标幺制的概念 在电力系统计算中,广泛采用标幺制。标幺制是相对单位制中的一种,在标幺制中各物理量都用标幺值表示。标幺值=实际有名值(任意单位)/基准值(与有名值同单位) 标幺值是一个没有量纲的数值。对于同一个实际值,当所选的基准值不同是,其标幺值也不同。所以当诉说一个物理量的标幺值是,必须同时说明起基准值多大,否则仅有一个标幺值是没意义的。当选定电压、电流、阻抗、和功率的基准值分别为UB、IB、ZB和SB时,相应的标幺值为U*=U/UB(2-1)I*=I/IB(2-2)Z*=Z/ZB(2-3)S*=S/SB(2-4)2.1.2 基准值的选取 采用标幺值的目的是为了简化计算和便于对计算结果做出分析评价,在选择基准值时应考虑尽量实现这些目的。电力系统的各电气量基准值的选择,在符合电路基本关系的前提下,原则上可以任意选取。四个物理量的基准值都要分别满足以上的公式,因此,四个基准值只能任选两个,其余两个则由上述关系式决定。至于先选定哪两个基准值,原则上没有限制;但习惯上多先选定UBSB。这样电力系统主要涉及三相短路的IBZB,可得:(2-5)
(2-6)UB和SB原则上选任何值都可以,但应根据计算的内容及计算方便来选择。通常UB多选为额定电压或平均额定电压。SB可选系统的或某发电机的总功率;有时也可取一整数,如100、1000MVA等。用标幺值计算时,也就是在各元件参数的有名值归算到同一个电压等级后,在此基础上选定统一的基准值求各元件参数的标幺值。2.1.3标幺值的计算方法:标幺值的计算有精确计算法和近似计算法两种,其区别在于参数归算时是否采用变压器实际变比。(1)精确的计算法,在标幺值归算中,不仅将各电压级参数归算到基本级,而且还需选取同样的基准值来计算标幺值。1)将各电压级参数的有名值按有名制的精确计算法归算到基本级,再基本级选取统一的电压基值和功率基值。2)各电压级参数的有名值不归算到基本值而是再基本级选取电压基值和功率基值后将电压基值向各被归算级归算,然后就在各电压级用归算得到的基准电压和基准功率计算各元件的标幺值。(2)近似计算:标幺值计算的近似归算也是用平均额定电压计算。标幺值的近似计算可以就在各电压级用选定的功率基准值和各平均额定电压作为电压基准来计算标幺值即可。本次设计采用近似计算法。取基准容量为100MVA,基准电压为各级平均电压。2.2发电机参数的计算发电机的电抗有名值:(2-7)发电机的电抗标幺值:(2-8)
式中:——发电机次暂态电抗——发电机的额定电压——基准电压10.5kV——基准容量100MVA——发电机额定容量MVA例:发电机G1:计算结果:表2.1发电机参数结果表发电厂发电机编号容量MVA功率因数COS次暂态电抗等值电抗(标幺值)等值电抗(有名值)ΩAG1,G2500.8512.50.25000.2756AG3700.8513.50.19290.21262.3变压器参数的计算双绕组变压器电抗有名值:(2-9)双绕组变压器电抗标幺值:(2-10)式中:——变压器短路电压百分值——发电机的额定电压——基准电压115KV——基准容量100MVA——变压器额定容量MVA例:变压器T1:计算结果:表2.2变压器参数结果表
变压器编号容量MVA电压比,KV%正序等值电抗(标幺值)正序等值电抗(有名值)Ω零序等值电抗(标幺值)零序等值电抗(有名值)ΩT1,T26010.50.175021.1750.140016.94T3639.750.154818.72620.123814.9810T42513.50.540065.340.456052.272T5,T631.510.50.333340.33330.266732.2666(变压器零序阻抗是0.8倍的正序阻抗)2.4线路参数的计算线路电抗有名值:(2-11)双绕组变压器电抗标幺值:(2-12)式中:——线路单位阻抗(线路正序阻抗为0.4W/km,单回线零序阻抗为1.2W/km,双回线零序阻抗为1.4W/km)——线路长度km——基准电压115KV——基准容量100MVA例:线路Lm-n:计算结果:表2.3线路参数结果表线路名称长度,km最大负荷MW功率因数COS正序等值电抗(标幺值)正序等值电抗(有名值)Ω零序等值电抗(标幺值)零序等值电抗(有名值)ΩMN601200.850.1815240.635284MP40800.800.1210160.362948
第三章输电线路上的TA.TV变比的选择3.1互感器的作用互感器是一次系统和二次系统间的联络元件,用以分别向测量仪表,继电器电流线圈和电压线圈供电,正确反应电气设备的正常用行和故障情况。互感器的作用为:(1)将一次回路的高电压和大电流变为二次回路的标准的低电压(100V)和小电流(5A或1A),使测量仪表和保护装置标准化,小型化并使其结构轻巧,价格便宜和便于屏内安装。(2)使二次设备与高压部分隔离,且互感器二次部分侧均接地,从而保证了设备和人生的安全。(3)取得零序电流和零序电压。3.2输电线路上TA的变比选择3.2.1TA(电流互感器)的特点:(1)一次绕组串联在电路中并且匝数很少,故一次绕组中的电流完全取决于被测电路的负荷电流,而与二次电流大小无关。(2)电流互感器的二次绕组所接仪表的电流线圈阻抗很小,所以正常情况下,电流互感器在近于短路状态下运行。3.2.2TA(电流互感器)变比选择的原则电流互感器的选择和配置有应满足下列条件:(1)型式:电流互感器的型式应根据环境条件和产品情况选择。对于6~20kv屋内配电装置,可采用瓷绝缘结构或树脂浇注绝缘结构的电流互感器。对于35kv及以上配电装置,一般采用油浸瓷箱式绝缘结构的独立式电流互感器。
(2)一次回路电压:UgU1>0.9UnUn为电压互感器额定一次线电压,1.1和0.9是允许的一次电压波动范围。(3)电压互感器的二次电压U2N,应根据使用情况,按表3.4选用。表3.4电压互感器二次额定电压选择表绕组主二次绕组附加二次绕组高压侧接线方式接于线电压接于相电压中性点直接接地中性点不接地或经销弧线圈接地二次额定电压1001003.3.3TV变比选择的结果变比:
第四章中性点接地的选择4.1中性点接地的确定原则电力系统的中性点是指:三相电力系统中星形连接的变压器或发电机中性点。目前我国的电力系统采用中性点运行方式主要有三种,中性点不接地,经过消弧线圈和直接接地,前两种称不接地电流系统;后一种又称为大接地电流系统。中性的直接接地系统中发生接地短路,将产生很大的零序电流分量,利用零序分量构成保护,可作为一种主要的接地短路保护。大地的电流系统发生接地短路时,零序电流的大小和分布与变压器中性接地点的数目和位置有密切的关系,中性接地点的数目越多,意味着系统零序总阻抗越小,零序电流越大;中性点接地位置的不同,则意味着零序电流的分布不同。通常,变压器中性接地位置和数目按如下两个原则考虑:一是使零序电流保护装置在系统的各种运行方式下保护范围基本保持不变,且具有足够的灵敏度和可靠性;二是不使变压器承受危险的过电压。具体选择原则如下:(1)对单电源系统,线路末端变电站的变压器一般不应接地,以提高保护的灵敏度和简化保护线路。(2)对多电源系统,要求每个电源点都有一个中性点接地,以防接地短路的过电压对变压器产生危害。(3)电源端的变电所只有一台变压器时,其变压器的中性点应直接接地。(4)
变电所有两台及以上变压器时,应只将一台变压器中性点直接接地运行,当该变压器停运时,再将另一台中性点不接地的变压器改为中性点直接接地运行。若由于某些原因,变电所正常情况下必须有二台变压器中性点直接接地运行,则当其中一台中性点直接接地变压器停运时,应将第三台变压器改为中性点直接接地的运行。(5)双母线运行的变电所有三台及以上变压器时,应按两台变压器中性点直接接地的方式运行,并把他们分别接于不同的母线上。当其中一台中性点直接接地变压器停运时应将另一台中性点不接地变压器改为中性点直接接地运行。(6)低电压侧无电源的变压器中性点应不接地运行,以提高保护的灵敏度和简化保护接线.(7)对于其他由于特殊原因不满足上述规定者,应按特殊情况临时处理,例如,可采用改变保护定值,停运保护或增加变压器接地运行台数等方法进行处理,以保证保护和系统的正常运行。4.2中性点接地的选择根据变压器的台数和接地点的分布原则,结合该系统的具体情况,中性点接地的选择结果如下:(1)A厂:最大运行方式选择两台变压器T1(或T2)、T3中性点接地,并分别连在两组母线上(因系统双母线同时运行);最小运行方式选择一台变压器中性点接地。(2)1站为终端站,为提高零序电流保护的灵敏度,变压器均不接地。(3)2站:两台变压器的容量相同,任取一台接地,另一台倒地。
第五章短路电流的计算5.1电力系统短路计算的目的及步骤5.1.1短路计算的目的短路故障对电力系统正常运行的影响很大,所造成的后果也十分严重,因此在系统的设计,设备选择以及系统运行中,都应着眼于防止短路故障的发生,以及在短路故障发生后要尽量限制所影响的范围。短路的问题一直是电力技术的基本问题之一,无论从设计,制造,安装,运行和维护检修等各方面来说,都必须了解短路电流的产生和变化规律,掌握分析计算短路电流的方法。针对本次设计,短路电流计算的主要目的是:继电保护的配置和整定。系统中应配置哪些继电保护以及保护装置的参数整定,都必须对电力系统各种短路故障进行计算和分析,而且不仅要计算短路点的短路电流,还要计算短路电流在网络各支路中的分流系数,并要作多种运行方式的短路计算。综上所述,对电力系统短路故障进行计算和分析是十分重要的。无论是电力系统的设计,或是运行和管理,各环节都免不了对短路故障的分析和计算。但是,实际的电力系统是十分复杂的,突然短路的暂态过程更加复杂,要精确计算任意时刻的短路电流非常困难。然而实际工程中并不需要十分精确的计算结果,但却要求计算方法简捷,适用,其计算结果只要能满足工程允许误差即可。因此,工程中适用的短路计算,是采用在一定假设条件下的近似计算法,这种近似计算法在电力工程中称为短路电流实用计算。5.1.2计算短路电流的基本步骤
短路电流计算是电力系统基本计算之一,一般采用标幺制进行计算。对于已知电力系统结构和参数的网络,短路电流计算的主要步骤如下:(1)制定等值网络并计算各元件在统一基准值下的标幺值。(2)网络简化。对复杂网络消去电源点与短路点以外的中间节点,把复杂网络简化为如下两种形式之一:(3)一个等值电势和一个等值电抗的串联电路,(4)多个有源支路并联的多支星形电路,(5)考虑接在短路点附近的大型电动机对短路电流的影响。(6)计算指定时刻短路点发生某种短路时的短路电流(含冲击电流和短路全电流有效值)。(7)计算网络各支路的短路电流和各母线的电压。一般情况下三相短路是最严重的短路(某些情况下单相接地短路或两相接地短路电流可能大于三相短路电流)。因此,绝大多数情况是用三相短路电流来选择或校验电气设备。另外,三相短路是对称短路,它的分析和计算方法是不对称短路分析和计算的基础。5.2运行方式的确定计算短路电流时,运行方式的确定非常重要,它关系到所选保护是否经济合理、简单可靠,以及是否能满足灵敏度要求等一系列问题保护的运行方式是以通过保护的短路电流的大小来区分的。某保护的最大(小)运行方式是指在某一点短路时通过该保护装置的短路电流最大(小)的运行方式。(1)最大运行方式根据系统最大负荷的需要,电力系统中的发点设备都投入运行或大部分投入运行,以及选定的接地中性点全部接地的系统运行方式称为最大运行方式。它是指供电系统中的发电机,变压器,并联线路全投入的运行方式。系统在最大运行方式工作的时候,等值阻抗最小,短路电流最大,发电机容量最大。(2)最小运行方式
根据系统最小负荷投入与之相适应的发电设备且系统中性点只有少分接地的运行方式称为最小运行方式,对继电保护来说是短路时通过保护的部短路电流最小的运行方式。它是指供电系统中的发电机,变压器,并联线路部分投入的运行方式。系统在最小运行方式工作的时候,应该满足等值阻抗最大,短路电流最小,发电机容量最小的条件。通常都是根据最大运行方式来确定保护的整定值,以保证选择性,在其它运行方式下也一定能保证选择性,灵敏度的校验应根据最小运行方式来运行。因为只要在最小运行方式下灵敏度一定能满足要求。5.3短路计算结果系统的正序、零序网络图正序网络图零序网络图基准电流:
例:距保护1的15%处短路,最小运行方式①发电机G3退出;②MN线路投入一段;③ZS取最大值⑴正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2=(0.25+0.175)//(0.25+0.175)=0.2125正序简化网络2Z1=ZGT+15%ZMN=0.2125+0.15*0.1815=0.2397Z2=ZS+75%ZMN=0.45+0.75*0.1815=0.5861正序等效阻抗:Z(1)=Z1//Z2=0.2397//0.5861=0.1701⑵零序网络:零序简化网络1ZT=ZT.1=0.14Z1=ZMP+ZT5=0.3629+0.2667=0.6296
零序简化网络2Z2=ZT+15%ZMN=0.14+0.15*0.6352=0.2397Z3=ZS//Z1+75%ZMN=0.32//0.6296+0.75*0.6352=0.6886零序等效阻抗:Z(0)=Z2//Z3=0.2125//0.6886=0.1624由计算可知:当采用单相接地短路取得最小零序电流有名值:I=0.5020*5.9670=2.9954(kA)由零序简化网络2可知,流过保护1的电流为有名值:I=0.5020*4.4285=2.2231(kA)表5.1短路电流计算结果表序号短路位置短路方式故障点短路电流(标幺值)故障点短路电流(有名值,kA)流过保护电流(标幺值)流过保护电流(有名值,kA)1母线N三相短路,最大方式9.90104.97032.3180(QF2)1.16362母线N不对称短路,最大方式13.55016.80221.1309(QF2)0.56773母线N不对称短路,最小方式7.05383.54100.5001(QF2)0.25104母线M三相短路,最大方式7.18913.60892.3180(QF1)1.16365母线M不对称短路,最大方式10.24945.14521.1236(QF1)0.56416母线M不对称短路,最小方式5.91252.96810.9366(QF1)0.47027母线P三相短路,最大方式4.18762.10224.1876(QF5)2.10228母线P5.24842.63471.9745(QF5)0.9912
不对称短路,最大方式9母线P不对称短路,最小方式3.95831.98710.1893(QF1)0.7417(QF5)0.09500.372310变电所1不对称短路,最小方式1.46810.73700.4651(QF1)0.233511变电所2不对称短路,最小方式1.26230.63371.2623(QF5)0.633712距保护1的15%处不对称短路,最小方式5.96702.99544.4285(QF1)2.223113距保护2的15%处不对称短路,最小方式5.58142.80192.4454(QF2)1.227614距保护5的15%处不对称短路,最小方式3.79751.90633.7975(QF5)1.9063第六章电力网相间继电保护方式选择和整定计算6.1110KV电力网中线路继电保护的配置6.1.1110~220kv线路继电保护的配置原则在110~220kv中性点直接接地电网中,线路的相间短路保护及单相接地保护均应动作于断路器跳闸。在下列情况下,应装设全线任何部分短路时均能速动的保护:(1)根据系统稳定要求有必要时;(2)线路发生三相短路,使厂用电或重要用户母线电压低于60%额定电压,且其保护不能无时限和有选择地切除短路时;(3)如某些线路采用全线速动保护能显著简化电力系统保护,并提高保护的选择性、灵敏性和速动性。在110~220kv中性点直接接地电网中,线路的保护以以下原则配置:(1)对于相间短路,单侧电源单回线路,可装设三相多段式电流电压保护作为相间短路保护。如不满足灵敏度要求,应装设多段式距离保护。双电源单回线路,可装设多段式距离保护,如不能满足灵敏度和速动性的要求时,则应加装高频保护作为主保护,把多段式距离保护作为后备保护。(2)对于接地短路,可装设带方向性或不带方向性的多段式零序电流保护,在终端线路,保护段数可适当减少。对环网或电网中某些短线路,宜采用多段式接地距离保护,有利于提高保护的选择性及缩短切除故障时间。(3)
对于平行线路的相间短路,一般可装设横差动电流方向保护或电流平衡保护作主保护。当灵敏度或速动性不能满足要求时,应在每一回线路上装设高频保护作为主保护。装设带方向或不带方向元件的多段式电流保护或距离保护作为后备保护,并作为单回线运行的主保护和后备保护。(4)对于平行线路的接地短路,一般可装设零序电流横差动保护作为主保护;装设接于每一回线路的带方向或不带方向元件的多段式零序电流保护作为后备保护。(5)对于电缆线路或电缆与架空线路混合的线路,应装设过负荷保护。过负荷保护一般动作于信号,必要时可动作于跳闸。6.1.2NM、MP线路相间继电保护方式选择(1)NM为110kv网络中的一条双回线路,为了保证各线路的保护都有足够的灵敏度和选择性,降低网络保护的动作时限,确定在各线路上都装设三段式距离保护。(2)MP为110kv网络中的一条线路,确定在各线路上都装设三段式距离保护。6.2相间距离保护6.2.1距离保护的基本概念和特点(1)距离保护的基本概念距离保护是以反映从故障点到保护安装处之间距离(或阻抗)大小,并根据距离的远近而确定动作时间的一种保护装置。该保护的主要元件(测量元件)为阻抗继电器,动作时间具有阶梯性。当故障点至保护安装处之间的实际阻抗大于预定值时,表示故障点在保护范围之外,保护不动作;当上述阻抗小于预定值时,表示故障点在保护范围之内,保护动作。当再配以方向元件(方向特性)及时间元件,即组成了具有阶梯特性的距离保护装置。当故障线路中的电流大于阻抗继电器的允许精确工作电流时,保护装置的动作性能与通过保护装置的故障电流的大小无关。(2)距离保护各段动作特性距离保护一般装设三段,必要时也可采用四段。其中第I段可以保护全线路的80%-85%,其动作时间一般不大于0.03-0.1s(保护装置的固有动作时间),前者为晶体管保护的动作时间,后者为机电型保护的动作时间。第II段按阶梯性与相邻保护相配合,动作时间一般为0.5-1.5s,通常能够灵敏而较快速地切除全线路范围内的故障。由I、II段构成线路的主要保护。第III(IV)段,其动作时间一般在2s以上,作为后备保护段。
(3)距离保护装置特点①由于距离保护主要反映阻抗值,一般说其灵敏度较高,受电力系统运行方式变化的影响较小,运行中躲开负荷电流的能力强。在本线路故障时,装置第I段的性能基本上不受电力系统运行方式变化的影响(只要流过装置的故障电流不小于阻抗元件所允许的精确工作电流)。当故障点在相邻线路上时,由于可能有助增作用,对于第II、III段,保护的实际动作区可能随运行方式的变化而有所变化,但一般情况下,均能满足系统运行的要求。②由于保护性能受电力系统运行方式的影响较小,因而装置运行灵活、动作可靠、性能稳定。特别是在保护定值整定计算和各级保护段相互配合上较为简单灵活,是保护电力系统相间故障的主要阶段式保护装置。(4)距离保护的应用距离保护可以应用在任何结构复杂、运行方式多变的电力系统中,能有选择性的、较快的切除相间故障。当线路发生单相接地故障时,距离保护在有些情况下也能动作;当发生两相短路接地故障时,它可与零序电流保护同时动作,切除故障。因此,在电网结构复杂,运行方式多变,采用一般的电流、电压保护不能满足运行要求时,则应考虑采用距离保护装置。6.2.2相间距离保护装置定值配合的原则和助增系数计算原则1.距离保护定值配合的基本原则距离保护定值配合的基本原则如下:(1)距离保护装置具有阶梯式特性时,其相邻上、下级保护段之间应该逐级配合,即两配合段之间应在动作时间及保护范围上互相配合。距离保护也应与上、下相邻的其他保护装置在动作时间及保护范围上相配合。例如:当相邻为发电机变压器组时,应与其过电流保护相配合;当相邻为变压器或线路时,若装设电流、电流保护,则应与电流、电压保护之动作时间及保护范围相配合。(2)在某些特殊情况下,为了提高保护某段的灵敏度,或为了加速某段保护切除故障的时间,采用所谓“非选择性动作,再由重合闸加以纠正”的措施。例如:当某一较长线路的中间接有分支变压器时,线路距离保护装置第I段可允许按伸入至分支变压器内部整定,即可仍按所保护线路总阻抗的80%∽85%计算,但应躲开分支变压器低压母线故障;当变压器内部发生故障时,线路距离保护第I
段可能与变压器差动保护同时动作(因变压器差动保护设有出口跳闸自保护回路),而由线路自动重合闸加以纠正,使供电线路恢复正常供电。(3)采用重合闸后加速方式,达到保护配合的目的。采用重合闸后加速方式,除了加速故障切除,以减小对电力设备的破坏程度外,还可借以保证保护动作的选择性。这可在下述情况下实现:当线路发生永久性故障时,故障线路由距离保护断开,线路重合闸动作,进行重合。此时,线路上、下相邻各距离保护的I、II段可能均由其振荡闭锁装置所闭锁,而未经振荡闭锁装置闭锁的第III段,在有些情况下往往在时限上不能互相配合(因有时距离保护III段与相邻保护的第II段配合),故重合闸后将会造成越级动作。其解决办法是采用重合闸后加速距离保护III段,一般只要重合闸后加速距离保护III段在1.5∽2s,即可躲开系统振荡周期,故只要线路距离保护III段的动作时间大于2∽2.5s,即可满足在重合闸后仍能互相配合的要求。2.距离保护定值计算中所用助增系数(或分支系数)的选择及计算助增系数(或分支系数)的正确计算,直接影响到距离保护定植及保护范围的大小,也就影响了保护各段的相互配合及灵敏度。正确选择与计算助增系数,是距离保护计算配合的重要工作内容之一。(1)对于辐射状结构电网的线路保护配合时这种系统,其助增系数与故障点之位置无关。计算时故障点可取在线路的末端,主电源侧采取大运行方式,分支电源采用小运行方式。(2)环形电力网中线路保护间助增系数的计算这种电力网中的助增系数随故障点位置的不同而变化。在计算时,应采用开环运行的方式,以求出最小助增系数。(3)单回辐射线路与环网内线路保护相配合时应按环网闭环运行方式下,在线路末端故障时计算。(4)环网与环网外辐射线路保护间相配合时应按环网开环计算。应该指出,上述原则无论对于辐射状电网内,还是环形电网内的双回线与单回线间的助增系数的计算都是适用的。6.2.3相间距离保护整定计算目前电力系统中的相间距离保护多采用三段式阶梯型时限特性的距离保护。三段式距离保护的整定计算原则与三段式电流保护的整定计算原则相同。保护1的相间距离保护的整定计算相间距离保护第Ⅰ段的整定
(1)相间距离保护第Ⅰ段的整定值:(Ω)(2)相间距离保护第Ⅰ段的灵敏度用保护范围表示,即为被保护线路全长的85%。(3)相间距离保护第Ⅰ段的动作时间:(S)相间距离保护II段的整定(1)与相邻线路MP的保护5的相间距离保护第Ⅰ段相配合(Ω)(Ω)(2)与相邻变压器的速断保护相配合(Ω)取以上两个计算值中较小者为II段整定值,即取(Ω)(3)相间距离保护第Ⅱ段的灵敏度校验:满足灵敏度的要求。(4)相间距离保护第Ⅱ段的动作时间为:=0.5(S)相间距离保护III段的整定(1)躲过被保护线路的最小负荷阻抗视在功率最大值:线路电流最大值:线路阻抗最小值:
(2)相间距离保护第Ⅲ段灵敏度校验:当作近后备时满足灵敏度要求当作远后备时与下一级线路配合不满足灵敏度要求。与下一级变压器配合不满足灵敏度要求。(3)相间距离保护第Ⅲ段动作时间为:△t=0.5+0.5=1.0(S)表6.1相间距离保护整定计算结果保护名称I段II段III段定值时限整定值灵敏度时限整定值近后备远后备时限120.40.037.66011.56910.573.1483满足不满足1220.40.075.93993.16420.573.1483满足不满足1320.40.037.66011.56910.573.1483满足不满足1420.40.075.93993.16420.573.1483满足不满足1513.60.028.93331.80830.5103.2704满足满足16.3距离保护的评价及使用范围
根据距离保护的工作原理,它可以在多电源复杂网络中保证有选择性地动作。它不仅反应短路时电流的增大,而且又反应电压的降低,因而灵敏度比电流、电压保护高。保护装置距离I段的保护范围不受系统运行方式的影响,其它各段受系统运行方式变化的影响也较小,同时保护范围也可以不受短路种类的影响,因而保护范围比较稳定,且动作时限也比较固定而较短。虽然距离保护第I段是瞬时动作的,但是,它只能保护线路全长80%∽85%,它不能无时限切除线路上任一点的短路,一般线长15%∽20%范围内的短路要考带0.5s时限的距离II段来切除,特别是双侧电源的线路就有30%∽40%线长的短路,不能从两端瞬时切除。因此,对于220KV及以上电压网络根据系统稳定运行的需要,要求全长无时限切除线路任一点的短路,这时距离保护就不能作主保护来应用。距离保护的工作受到各种因素的影响,如系统振荡、短路点的过度电阻和电压回路的断线失压等。因此,在保护装置中需采取各种防止或减少这些因素影响的措施,如振荡闭锁、瞬时测定和电压回路的断线失压闭锁等,需应用复杂的阻抗继电器和较多的辅助继电器,使整套保护装置比较复杂,可靠性相对比电流保护低。虽然距离保护仍存在一些缺点,但是,由于它在任何形式的网络均能保证有选择性的动作。因此,广泛地以内功用在35KV及以上电压的电网中。通常在35KV电压网络中,距离保护可作为复杂网络相间短路的主保护;110∽220KV的高压电网和330∽500KV的超高压电网中,相间短路距离保护和接地短路距离保护主要作为全线速动主保护的相间短路和接地短路的后备保护,对于不要求全线速动保护的高压线路,距离保护则可作为线路的主保护。
第七章电力网零序继电保护方式配置与整定计算7.1电力网零序继电保护方式配置7.1.1110~220kv中性点直接接地电网中线路零序继电保护的配置原则(1)对于单回线路接地短路,可装设带方向性或不带方向性的多段式零序电流保护,在终端线路,保护段数可适当减少。对环网或电网中某些短线路,宜采用多段式接地距离保护,有利于提高保护的选择性及缩短切除故障时间。(2)对于平行线路的接地短路,一般可装设零序电流横差动保护作为主保护;装设接于每一回线路的带方向或不带方向元件的多段式零序电流保护作为后备保护。7.1.2MN、MP线路接地继电保护方式选择(1)MN为110kv网络中的双回线路,可装设带方向性或不带方向性的多段式零序电流保护,如不能满足灵敏度和速动性的要求时,则应采用多段式接地距离保护,有利于提高保护的选择性及缩短切除故障时间。(2)MP为110kv网络中的一条线路,可装设带方向性或不带方向性的多段式零序电流保护。7.2零序电流保护整定计算的运行方式分析7.2.1接地短路电流、电压的特点
根据接地短路故障的计算方法可知,接地短路是相当于在正序网络的短路点增加额外附加电抗的短路。这个额外附加电抗就是负序和零序综合电抗。各序的电流分配,只决定该序网中各只路电抗的反比关系;而各序电流的绝对值要受其它序电抗的影响。计算分支零序电流的分布时,例如:计算电流分支系数,只须研究零序序网的情况;当要计算零序电流绝对值大小时,必须同时分析正、负、零三个序网的变化。零序电压的特点,类似零序电流的情况。零序电压分布在短路点最高,随着距短路点的距离而逐渐降低,在变压器中性点接地处为零。7.2.2接地短路计算的运行方式选择计算零序电流大小和分布的运行方式选择,是零序电流保护整定计算的第一步。选择运行方式就是考虑零序电流保护所能适应的发电机、变压器以及线路变化大小的问题。一般来说,运行方式变化主要取决于电力系统调度管理部门,但继电保护可在此基础上,加以分析选择。其中变压器中性点接地数目的多少和分配地点,对零序电流保护影响极大,通常由继电保护整定计算部门决定。变压器中性点接地方式的选择,一般可按下述条件考虑。(1)总的原则是,不论发电厂或是变电所,首先是按变压器设备的绝缘要求来确定中性点是否接地;其次是以保持对该母线的零序电抗在运行中变化最小为出发点来考虑。当变压器台数较多时,也可采取几台变压器组合的方法,使零序电抗变化最小。(2)发电厂的母线上至少应有一台变压器中性点接地运行,这是电力系统过电压保护和继电保护功能所需要的。为改善设备过电压的条件,对双母线上接有多台(一般是四台以上)变压器时,可选择两台变压器同时接地运行,并各分占一条母线,这样在双母线母联短路器断开后,也各自保持着接地系统。(3)变电所的变压器中性点分为两种情况,单侧电源受电的变压器,如果不采用单相重合闸,其中性点因班应不接地运行,以简化零序电流保护的整定计算;双侧电源受电的变压器,则视该母线上连接的线路条数和变压器台数的多少以及变压器容量的大小,按变压器零序电抗变化最小的原则进行组合。7.2.3流过保护最大零序电流的运行方式选择(1)单侧电源辐射形电网,一般取最大运行方式,线路末端的变压器中性点不接地运行。(2)
多电源的辐射形电网及环状电网,应考虑到相临线路的停运或保护的相继动作,并考虑在最大开机方式下对侧接地方式最小,而本侧(保护的背后)接地方式最大。(3)计算各类短路电流值。7.2.4最大分支系数的运行方式和短路点位置的选择(1)辐射形电网中线路保护的分之系数与短路的位置无关。(2)环状电网中线路的分支系数随短路点的移远而逐渐减小。但实际上整定需要最大分支系数,故还是选择开环运行方式。(3)环外线路对环内线路的分支系数也与短路点有关,随着短路点的移远,分支系数逐渐增大,可以增加到很大很大,但具体整定并不是选一个最大值,而应按实际整定配合点的分支系数计算。7.3多段式零序电流保护的整定计算7.3.1零序电流保护的特点中性点直接接地系统中发生接地短路,将产生很大的零序电流分量,利用零序电流分量构成保护,可作为一种主要的接地短路保护。因为它不反映三相和两相短路,在正常运行和系统发生振荡时也没有零序分量产生,所以它有较好的灵敏度。另一方面,零序电流保护仍有电流保护的某些弱点,即它受电力系统运行方式变化的影响较大,灵敏度将因此降低;特别是在短距离的线路上以及复杂的环网中,由于速动段的保护范围太小,甚至没有保护范围,致使零序电流保护各段的性能严重恶化,使保护动作时间很长,灵敏度很低。当零序电流保护的保护效果不能满足电力系统要求时,则应装设接地距离保护。接地距离保护因其保护范围比较固定,对本线路和相邻线路的保护效果都会有所改善。零序电流保护接于电流互感器的零序电流滤过器,接线简单可靠,零序电流保护通常由多段组成,一般是三段式,并可根据运行需要而增减段数。为了适应某些运行情况的需要,也可设置两个一段或二段,以改善保护的效果。7.3.2零序电流保护的整定计算保护1零序电流保护的整定计算零序电流保护I段的整定(1)按躲开本线路末端接地短路的最大零序电流整定,即:=1.3*0.5641=0.7333(kA)
(2)灵敏度的校验:保护15%处短路时流过保护的最小零序电流值应大于整定值即最小保护范围要求不小于本保护线长度的15%2.2231>0.7333满足灵敏度要求。(3)整定的动作延时为0S。零序电流保护II段的整定(1)与相邻下一级线路的零序电流保护I段配合整定,即(2)零序Ⅱ段的灵敏度校验:<1.5不满足灵敏度要求。(3)动作时间:0.5S零序电流保护Ⅲ段的整定(1)整定值:躲过线路末端短路时可能出现的最大不平衡电流即:(2)灵敏度校验:当作近后备保护时:满足灵敏度要求。当作远后备保护时:1)与下级线路配合
不满足灵敏度要求。2)与下级变压器配合满足灵敏度要求。(3)动作时间:1S(4)灵敏度不满足要求的应换成接地距离保护。表7.1零序电流保护整定计算结果表1号断路器2号断路器3号断路器4号断路器5号断路器零序电流I段整定值0.73330.73800.73330.73801.288615%处短路电流值2.22311.22762.22311.22761.9063灵敏度满足要求满足要求满足要求满足要求满足要求动作时限0s0s0s0s0s零序电流II段整定值0.45360.4536灵敏度1.03661.0366动作时限0.5S0.5S零序电流III段整定值0.15130.15130.15130.15130.2733灵敏度(近)3.1077(近)1.6590(近)3.1077(近)1.6590(近)1.3622(远)0.62791.5433(远)0.62791.5433(远)2.3187动作时限1.0S1.0S1.0S1.0S1.0S
由于保护1、3的零序电流保护的II、III段不满足灵敏度的要求,所以换成接地距离保护来作为线路接地的保护。序电流保护是110~220KV电网接地故障的基本保护.在短线路群的环网中,装设带方向性的,具有很小超越误差,并且允许有较大接地电阻的接地距离继电器,可以改善接地保护性能.7.3.3零序接地距离保护整定计算接地距离保护是以测量保护安装处至接地短路点之间的相阻抗来反映线路长度距离的。1.距离保护Ⅰ段整定计算Zop.I≤Krel×Zxl(7-1)式中:Zop.I——被整定线路接地距离的Ⅰ段整定值Zxl——本线路全长的阻抗值Krel——可靠系数2.距离保护Ⅱ段整定计算按满足以下三个条件整定。(1)按与相邻线路接地距离保护Ⅰ段定值配合整定,即(7-2)(2)按躲开线路末端母线上变压器的中压侧母线短路整定式中Zb——变压器的正序阻抗值(7-3)(3)按与相邻线的零序电流Ⅰ段保护整定式中Zbh——相邻线路零序Ⅰ段保护范围的相应正序阻抗(7-4)7.4零序电流保护的评价及使用范围
在大接地电流系统中,采用零序电流保护和零序方向电流保护与采用三相完全星形接线的电流保护和方向电流保护来防御接地短路相比较,前者具有较突出的优点:(1)灵敏度高相间短路过电流保护的启动电流是按躲过最大负荷电流来整定的,一般二次侧继电器的启动电流为5~7A;而零序过电流保护则是按躲过相间短路时的最大不平衡电流来整定的,一般二次侧继电器的起动电流为2~4A。而当发生单相接地短路时,故障相电流与零序电流3I0相等,因此,零序过电流保护的灵敏度(2)延时小对同一线路而言,一零序电流保护的动作时限不必考虑与Y/△接线变压器后的保护的配合,所以,一般零序过电流保护的动作时限要比相间短路过电流保护的小(1~3)。(3)在保护安装处正向出口短路时,零序功率方向元件没有电压死区,而相间短路保护功率方向元件有电压死区。(4)当系统发生如振荡、短时过负荷等不正常运行情况时,零序电流保护不会误动作,而相间短路电流保护则受振荡、短时过负荷的影响而可能误动,故必须采用措施予以防止。(5)在电网变压器中性点接地的数目和位置不变的条件下,当系统运行方式变化时,零序电流变化较小,因此,零序电流速断保护的保护范围长而稳定。而相间短路电流速断保护,受系统运行方式变化的影响较大。(6)采用了零序电流保护后,相间短路的电流保护就可以采用两相星形接线方式,并可和零序电流保护合用一组电流互感器,又能满足技术要求,而且接线也简单。应该指出,在110KV及以上电压系统中,单相接地短路故障约占全部故障的80%~90%,而其它类型的故障,也往往是由单相接地发展起来的。所以,采用专门的零序电流保护就有其更重要的意义。因而,在大接地电流系统中,零序电流保护获得广泛的应用。但是,零序电流保护也存在一些缺点,主要表现在以下两方面:①于短线路或运行方式变化很大的电网,零序电流保护往往难于满足系统运行所提出的要求,如保护范围不够稳定或由于运行方式的改变需要新整定零序电流保护。②
220KV及以上电压的电力系统,由于单相重合闸的广泛应用,影响了零序电流保护的正确工作,这时必须增大保护的起动值,或采取措施使保护退出工作,待全相运行后再投入。第八章发电机-变压器组变压器保护配置8.1发电机-变压器组保护配置(1)差动保护发电机定子绕组相间短路是一种严重的故障,为防止其危害,要装设纵联差动保护。(2)发电机定子匝间短路保护大型发电机由于额定电流大,定子绕组每相都由两个或以上的并联支路组成。同一支路或同相不同支路绕组之间的短路称为匝间短路。发电机在正常运行中,定子绕组由于电晕腐蚀,长期受热,机械振动以及机械磨损等因素的影响,匝间绝缘将会逐步劣化。发生匝间短路后,在匝间电势的作用下,短路绕组内将形成很大的短路环流,其值甚至超过机端三相短路电流,因此定子绕组匝间短路是发电机不容忽视的一种严重故障形式。(3)发电机定子绕组的接地保护发电机发生单相接地故障的危害,主要表现在故障点的电弧将烧伤铁芯并进一步扩大定子绕组的损坏范围。同时绕组发生一点接地后,如未能及时发现,则当绕组再发生另一点接地时,就会造成匝间或相间故障,使发电机定子遭受更严重的损坏。(4)主变零序保护大型电力变压器高压侧所连接的都是中性点直接接地的高压电力系统,配置于变压器高压侧的零序保护,是用来作为变压器、相邻母线及输电线路的单相接地故障的后备保护。(5)低阻抗保护
低阻抗保护用于防护发电机及变压器内部相间短路,作为发变组差动保护的后备,并兼作220KV母线短路的近后备以及220KV输电线路的远后备。(6)对称过负荷保护当发电机差动保护范围外部故障,而故障元件的保护拒动时,为了能可靠切除故障,在发电机上应装设过负荷保护。同时也作为发电机差动保护的后备。(7)不对称过负荷保护不对称过负荷保护不仅作为发电机相间短路的后备,而且是大型发电机反应转子表层过热的主保护。电力系统发生不对称短路或三相负荷不平衡时,定子绕组将流过负序电流,建立起相对转子两倍转速的负序磁场。在转子表层感应出数值很大的100Hz电流,引起转子表层过热、局部灼伤,甚至造成护环受热松脱。此外,产生的100Hz交变电磁转矩作用在转子大轴和定子机座上,将引起机组振动。对于大型汽轮发电机,由于热容量相对较小,所以发热条件是决定机组承受负序电流能力的主要依据。(8)发电机失磁保护发电机失磁指的是励磁电流突然消失或下降到静态极限所对应的励磁电流以下(即部分失磁)。失磁的原因主要有:转子绕组短路、励磁回路开路、励磁系统故障、灭磁开关误跳闸以及误操作等。(9)发电机过电压保护大型机组由于自动电压调节器故障或功频调节系统反应迟缓,在满载下突然甩负荷后,出现危及绝缘安全的过电压是比较常见的现象。过电压是造成发电机或变压器过励磁的原因之一,因此过电压保护尚具有不完全的过励磁保护的功能。(8)过励磁保护引起发变组中主变过励磁的原因有:1)发电机在低速下预热或启动过程中转速尚未上升到额定值时,误加励磁并升压到额定值,即因频率较低而导致过励磁。2)发电机并列过程中,误加较大励磁,使变压器电压超过额定值而导致过励磁。3)机组停运转速下降时,若灭磁开关未跳,而电压自动调节器(AVR)仍作用调压,而导致过励磁。4)机组突然甩负荷时,由于电压自动调节器(AVR)调整惯性,特别当其失灵或停运时,则由于频率升高赶不上电压急剧升高而导致过励磁。(9)逆功率保护汽轮发电机由于机炉保护动作或调速系统故障,可能会出现主汽门突然关闭的情况,此后随着汽轮机动能的消失,发电机将迅速转变为电动机运行,即由向系统输出有功功率变为从系统吸收有功功率,此即为逆功率。(10)发电机失步保护发电机或机组群在受到大的扰动时(如相邻设备短路故障延时切除或相邻大型机组发生低励故障),并与系统或与系统其余部分电势间相角的摇摆可能会不断扩大,以致超过180°进入异步运行状态,即为失步,或称不稳定振荡。8.2本电网发电机-变压器组保护类型本电网中发变组应该装设差动保护、瓦斯保护、失磁保护、转子一点接地保护、定子单相接地保护、过电压保护、过负荷保护等。
第九章变压器保护方式配置与整定计算9.1变压器保护方式配置9.1.1110-220kV中变压器保护方式配置(一)主保护配置(1)比率制动式差动保护。中、低压变电所主变容量不会很大,通常采用二次谐波闭锁原理的比率制动式差动保护。(2)差动速断保护;(3)本体主保护。本体重瓦斯、有载调压重瓦斯和压力释放。(二)后备保护配置主变后备保护均按侧配置,各侧后备保护之间、各侧后备保护与主保护之间的软件硬件均相互独立。1、小电流接地系统变压器后备保护的配置:(1)复合电压闭锁方向过流保护;(2)过负荷保护;(3)主变过温告警(或跳闸);(4)TV断线告警或闭锁保护。2、大电流接地系统变压器后备保护的配置
对于高压侧中性点接地的变压器,除复合电压闭锁方向过电流保护、过负荷保护、冷控失电,过温保护、TV断线告警或闭锁保护之外,还应该考虑设置接地保护。通常针对以下三种接地方式配置不同的保护:(1)中性点直接接地运行,配置二段式零序过流保护;(2)中性点可能接地或不接地运行,配置一段两时限零序无流闭锁零序过压保护;(3)中性点经放电间隙接地运行,配置一套两时限式间隙零序过流保护。对于双卷变压器,后备保护可以只配置一套,装于降压变的高压侧(或升压变的低压侧);对于三卷变压器,后备保护可以配置两套:一套装于高压侧作为变压器本身的后备保护,另一套装于中压或低压的电源一侧,并只作为相邻元件的近后备保护,而不作为变压器本身的后备保护。因为一般变压器均装有瓦斯保护和一套主保护,再有一套高压侧(即主电源侧)的后备保护就足够了。9.1.2变压器的零序保护主变零序保护适用于110kV及以上电压等级的变压器。由主变零序电流、零序电压、间隙零序电流元件构成,根据不同的主变接地方式分别设置如下三种保护形式:中性点直接接地保护方式、中性点不直接接地保护方式、中性点经间隙接地的保护方式。(1)中性点直接接地保护方式变压器中性点直接接地的零序保护方式一般是由两段式的零序电流构成,可选择经或者不经零序电压闭所。两段的时限可分别设置,一般I段时限跳母联断路器或者跳三绕组变压器中压侧有电源线路;II段跳本侧或者全部跳开断路器。需要注意的是,目前微机保护均不采用零序过流时跳另一台不接地变压器的方式,以避免两台主变的后备保护相互联系造成的接地混乱,也可以避免变压器中性点切换时因未切换保护压板引起的误动现象。(2)中性点不直接接地保护方式在发电厂或变电所有两台及以上变压器并列运行时,为限制接地故障时的零序电流,通常只有一部分变压器的中性点接地,另一部分变压器的中性点不接地。变压器中性点不接地的运行方式有时根据需要也可以切换为中性点接地的运行方式。此类变压器需装设零序无流闭锁零序过电压保护。中性点不接地运行时,不会出现I0,不闭锁零序过压保护。当中性点改接地运行时,发生接地故障时出现I0,即闭锁零序过压保护。
中性点不直接接地保护方式时应注意零序电压时限应要求大于零序过流I段的时限而小于零序II段的时限,这样安排时限的目的是保证中性点不接地变压器先跳闸,接地变压器后跳闸。在发生接地故障时,零序过流I段先动作解列母联,使两台主变分列运行。解列后如故障消失,则表明故障不在本变压器保护范围内。解列后如故障仍存在,对中性点不接地变压器可由零序电压保护跳闸切除故障;对于中性点接地变压器,由于仍有零序电流而闭锁零序电压保护,由零序II段跳闸,最终全部切除故障。(3)中性点经放电间隙接地保护方式变压器中性点经放电间隙接地,对分级绝缘变压器的中性点绝缘薄弱部分,可以起到过电压保护的作用,尤其是对220kV以上电压等级的变电所,断路器有非全相跳、合闸的情况。非全相跳合闸时如出现系统失步,中性点与地之间电压有可能升至两倍的最高运行相电压,这时零序电压保护因有延时,将危害变压器绝缘安全不能起到保护作用。为此,在变压器装设放电间隙作为过电压保护。在放电间隙放电时,应避免放电时间过长。为此对于这种接地方式,应装设专门的反应间隙放电的零序电流保护,其任务是及时切除变压器,防止间隙长时间放电。间隙零序电流保护是由间隙零序过流和零序过压元件按并联逻辑方式构成的。当系统接地故障时,如间隙放电,间隙零序过流元件动作,经延时保护动作;若放电间隙不放电,则利用零序电压元件动作实现零序保护。间隙零序电流保护时限也是I段两时限方式,第一时限跳母联开关,第二时限跳变压器各侧开关。但要注意,该保护对时间元件有要求:当发生间隙性弧光接地时,间隙保护用的时间元件不得“中途返回”(微机保护可采用累加计时方法),以保证间隙接地保护可靠动作。9.1.3T4、T5、T6变压器的保护(1)T4为终端变压器,可装设变压器从差保护、瓦斯保护和电流差动保护,由于T4变压器中性点不接地,可采用中性点经放电间隙接地保护。(2)T5、T6为中间变压器,可装设变压器从差保护、瓦斯保护和电流差动保护,对于中性点不接地的变压器,可采用中性点经放电间隙接地保护。9.2变压器保护整定计算1、T4变压器相间保护采用电流差动保护表9.1变压器T4一次、二次回路电流计算参数数值名称各侧数值(A)110kV侧10kV侧
变压器一次额定电流(A)电流互感器接线方式Y△电流互感器一次侧电流计算值电流互感器标准变比250/5=501500/5=300电流互感器二次侧额定电流(1)躲过外部短路故障时的最大不平衡电流,整定式为:其中由变压器参数可得:10kV变电所母线最大短路电流由系统和发电厂经线路提供,系统等效阻抗去最小值,发电厂以最大方式运行,NM母线全部投入运行:于是(2)躲过变压器最大的励磁涌流,整定式为:(3)躲过电流互感器二次回路断线引起的差电流,整定式为:按以上条件计算的动作电流取最大值,即校验:
取各种运行方式下最小差动电流,即电厂采用最小运行方式,且G3投入,系统取最大等效电阻,线路NM只投入一条线于是有检验符合要求2、变压器T4接地的保护采用间隙保护间隙零序过压的定值要整定为180V,主要应该是由主变中性点的绝缘水平和该系统中的电力设备的绝缘水平决定的。当电压超过此值时对主变中性点绝缘构成严重威胁,应该尽快跳开主变,但是为了躲过雷电过电压和一些操作过电压的影响,所以取动作时间为0.5s,以防止误动作。按照《DL∕T_584-2007_3~110kV电网继电保护装置运行整定规程》中规定“110kV变压器中性点放电间隙零序电流保护的一次电流定值一般可整定为40~100A,保护动作后带0.3-0.5s延时跳变压器各侧断路器。
结束语本次设计是针对与110KV电网在不同运行方式以及短路故障类型的情况下进行的分析计算和整定的。通过具体的短路电流的计算发现电流的三段式保护不能满足要求,故根据本次设计的实际要求,以及继电保护“四性”的总要求故采用了反应相间短路的距离保护和反应接地故障的零序电流三段式保护。由于本次设计涉及到不同运行方式下的不同类型的短路电流的计算,这对本次设计增加了难度。在进行设计时首先要将各元件参数标准化,而后对每一个保护线路未端短路时进行三相短路电流的计算,二相短路电流的计算及零序电流的计算。在整定时对每一个保护分别进行零序电流保护的整定和距离保护阻抗的整定,并且对其进行灵敏度较验。通过这次设计,在获得知识之余,还加强了个人的独立提出问题、思考问题、解决问题能力,从中得到了不少的收获和心得。在思想方面上更加成熟,个人能力有进一步发展,本次课程设计使本人对自己所学专业知识有了新了、更深层次的认识。在这次设计中,我深深体会到理论知识的重要性,只有牢固掌握所学的知识,才能更好的应用到实践中去。这次设计提高了我们思考问题、解决问题的能力,它使我们的思维更加缜密,这将对我们今后的学习、工作大有裨益。
此次课程设计能顺利的完成与同学和老师的帮助是分不开的,在对某些知识模棱两可的情况下,多亏有同学的热心帮助才可以度过难关;更与老师的悉心教导分不开,在有解不开的难题时,多亏老师们的耐心指导才使设计能顺利进行。参考文献[1]贺家李等.电力系统继电保护(第三版)[M].北京:中国电力出版社,2000[2]张保会尹项根.电力系统继电保护[M].北京:中国电力出版社,2005[3]何仰赞,温增银.电力系统分析上、下册[M].武汉:华中科技大学出版社,2002[4]尹项根,曾克娥.电力系统继电保护原理与应用上册[M].武汉:华中科技大学出版社,2001[5]陈德树.计算机继电保护原理与技术[M].北京:中国水利出版社,1992[6]孙国凯,霍利民.电力系统继电保护原理[M].北京:中国水利出版社,2002[7]继电保护技术规程GB14285-2006.[8]DL∕T_584-2007_3~110kV电网继电保护装置运行整定规程[9]李冰国电南自培训教材:主设备保护的整定计算.[10]继电保护运行整定中计算分支系数的快速方法.继电器《Relay》.2004,21(1).21-27
计算书第一部分:短路计算1、距保护1的15%处短路,最小运行方式①发电机G3退出;②MN线路投入一段;③ZS取最大值(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2=(0.25+0.175)//(0.25+0.175)=0.2125
正序简化网络2Z1=ZGT+15%ZMN=0.2125+0.15*0.1815=0.2397Z2=ZS+75%ZMN=0.45+0.75*0.1815=0.5861正序等效阻抗:Z(1)=Z1//Z2=0.2397//0.5861=0.1701(2)零序网络:零序简化网络1ZT=ZT.1=0.14Z1=ZMP+ZT5=0.3629+0.2667=0.6296零序简化网络2Z2=ZT+15%ZMN=0.14+0.15*0.6352=0.2397Z3=ZS//Z1+75%ZMN=0.32//0.6296+0.75*0.6352=0.6886零序等效阻抗:Z(0)=Z2//Z3=0.2125//0.6886=0.1624由计算可知:当采用单相接地短路取得最小零序电流有名值:I=0.5020*5.9670=2.9954(kA)由零序简化网络2可知,流过保护1的电流为
有名值:I=0.5020*4.4285=2.2231(kA)2、距保护2的15%处短路,最小运行方式①发电机G3退出;②MN线路投入一段;③ZS取最大值(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2=(0.25+0.175)//(0.25+0.175)=0.2125正序简化网络2Z1=ZGT+75%ZMN=0.2125+0.75*0.1815=0.3486Z2=ZS+15%ZMN=0.45+0.15*0.1815=0.4772正序等效阻抗:Z(1)=Z1//Z2=0.3486//0.4772=0.2014(2)零序网络:零序简化网络1ZT=ZT.1=0.14
Z1=ZMP+ZT5=0.3629+0.2667=0.6296零序简化网络2Z2=ZT+75%ZMN=0.14+0.75*0.6352=0.2397Z3=ZS//Z1+15%ZMN=0.32//0.6296+0.15*0.6352=0.3074零序等效阻抗:Z(0)=Z2//Z3=0.2397//0.3074=0.1347由计算可知:当采用单相接地短路取得最小零序电流有名值:I=0.5020*5.5814=2.8019(kA)由零序简化网络2可知,流过保护2的电流为有名值:I=0.5020*2.4454=1.2276(kA)3、距保护5的15%处短路,最小运行方式①发电机G3退出;②MN线路投入一段;③ZS取最大值(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2=(0.25+0.175)//(0.25+0.175)=0.2125
正序简化网络2Z1=ZGT+ZMN=0.2125+0.1815=0.394正序等效阻抗:Z(1)=Z1//Zs+15%ZMP=0.394//0.45+0.15*0.121=0.2282(2)零序网络:零序简化网络1ZT=ZT.1=0.14零序简化网络2Z1=ZT+ZMN=0.14+0.6352=0.7752零序等效阻抗:Z(0)=ZS//Z1+15%ZMP=0.32//0.7752+0.15*0.3629=0.2809由计算可知:当采用两相接地短路取得最小零序电流有名值:I=0.5020*3.7975=1.9063(kA)由零序简化网络2可知,流过保护5的电流为4、变电所1短路,最小运行方式①发电机G3退出;②MN线路投入两段;③ZS取最大值
(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2=(0.25+0.175)//(0.25+0.175)=0.2125正序简化网络2Z1=(ZGT+0.5ZMN)//ZS=(0.2125+0.5*0.1815)//0.45=0.1812正序等效阻抗:Z(1)=Z1+ZT4=0.1812+0.54=0.7212(2)零序网络:零序简化网络1ZT=ZT.1=0.14Z1=ZMP+ZT5=0.3629+0.2667=0.6296
零序简化网络2Z2=(ZT+0.5ZMN)//ZS//Z1=(0.14+0.5*0.6352)//0.32//0.6296=0.1450零序等效阻抗:Z(0)=Z2+ZT4=0.1450+0.4560=0.601由计算可知:当采用单相接地短路取得最小零序电流有名值:I=0.5020*1.4681=0.7370(kA)由零序简化网络1可知,流过保护1的电流为有名值:I=0.5020*2.4454=0.2335(kA)5、变电所2短路,最小运行方式①发电机G3退出;②MN线路投入一段;③ZS取最大值④T6退出(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2=(0.25+0.175)//(0.25+0.175)=0.2125正序简化网络2Z1=(ZT+ZMN)//ZS=(0.2125+0.1815)//0.45=0.2101
正序等效阻抗:Z(1)=Z1+ZMP+ZT5=0.2101+0.1210+0.3333=0.6644(2)零序网络:零序简化网络1ZT=ZT.1=0.14零序简化网络2Z1=(ZT+ZMN)//ZS=(0.14+0.6352)//0.32=0.2265零序等效阻抗:Z(0)=Z1+ZMP+ZT5=0.2265+0.3629+0.2667=0.8561由计算可知:当采用两相接地短路取得最小零序电流有名值:I=0.5020*1.2623=0.6337(kA)由零序简化网络2可知,流过保护5的电流为6、母线N三相短路,最大运行方式①发电机全投入;②MN线路投入一段;③ZS取最小值(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2//ZGT.3=(0.25+0.175)//(0.25+0.175)//(0.1929+0.1548)=0.1319
正序简化网络2Z1=ZS+ZMN=0.25+0.1815=0.4315正序等效阻抗:Z(1)=Z1//ZTG=0.4315//0.1319=0.1010计算三相短路电流有名值:I=0.5020*9.9010=4.9703(kA)由简化网络2可知,流过保护2的电流为有名值:I=0.5020*2.3180=1.1636(kA)7、母线N不对称短路,最大运行方式①发电机全投入;②MN线路投入一段;③ZS取最小值(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2//ZGT.3=(0.25+0.175)//(0.25+0.175)//(0.1929+0.1548)=0.1319正序简化网络2
Z1=ZS+ZMN=0.25+0.1815=0.4315正序等效阻抗:Z(1)=Z1//ZTG=0.4315//0.1319=0.1010(2)零序网络:零序简化网络1ZT=ZT.1//ZT.3=0.14//0.1238=0.0657Z1=ZMP+ZT5=0.3629+0.2667=0.6296零序简化网络2Z2=ZS//Z1+ZMN=0.1//0.6296+0.6352=0.7215零序等效阻抗:Z(0)=Z2//ZT=0.7215//0.0657=0.0602由计算可知:当采用两相接地短路取得最大零序电流有名值:I=0.5020*13.5501=6.8022(kA)由零序简化网络2可知,流过保护2的电流为有名值:I=0.5020*1.1309=0.5677(kA)8、母线N不对称短路,最小运行方式①发电机G3停运;
②MN线路投入两段;③ZS取最大值(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2=(0.25+0.175)//(0.25+0.175)=0.2125正序简化网络2Z1=ZS+0.5ZMN=0.45+0.5*0.1815=0.5408正序等效阻抗:Z(1)=Z1//ZTG=0.5408//0.2125=0.1526(2)零序网络:零序简化网络1ZT=ZT.1=0.14Z1=ZMP+ZT5=0.3629+0.2667=0.6296
零序简化网络2Z2=ZS//Z1+ZMN=0.32//0.6296+0.6352=0.8474零序等效阻抗:Z(0)=Z2//ZT=0.8474//0.14=0.1201由计算可知:当采用单相接地短路取得最小零序电流有名值:I=0.5020*7.0538=3.5410(kA)由零序简化网络2可知,流过保护2的电流为有名值:I=0.5020*0.5001=0.2510(kA)9、母线M三相短路,最大运行方式①发电机全投入;②MN线路投入一段;③ZS取最小值(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2//ZGT.3=(0.25+0.175)//(0.25+0.175)//(0.1929+0.1548)=0.1319正序简化网络2Z1=ZTG+ZMN=0.1319+0.1815=0.3134
正序等效阻抗:Z(1)=Z1//ZS=0.3134//0.25=0.1391计算三相短路电流有名值:I=0.5020*7.1891=3.6089(kA)由简化网络2可知,流过保护1的电流为有名值:I=0.5020*2.3180=1.1636(kA)10、母线M不对称短路,最大运行方式①发电机全投入;②MN线路投入一段;③ZS取最小值(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2//ZGT.3=(0.25+0.175)//(0.25+0.175)//(0.1929+0.1548)=0.1319正序简化网络2Z1=ZTG+ZMN=0.1319+0.1815=0.3134正序等效阻抗:Z(1)=Z1//ZS=0.3134//0.25=0.1391(2)零序网络:
零序简化网络1ZT=ZT.1//ZT.3=0.14//0.1238=0.0657Z1=ZMP+ZT5=0.3629+0.2667=0.6296零序简化网络2Z2=ZS//Z1=0.1//0.6296=0.0863Z3=ZT+ZMN=0.0657+0.6352=0.7009零序等效阻抗:Z(0)=Z2//Z3=0.0863//0.7009=0.0768由计算可知:当采用两相接地短路取得最大零序电流有名值:I=0.5020*10.2494=5.1452(kA)由零序简化网络2可知,流过保护1的电流为有名值:I=0.5020*1.1236=0.5641(kA)11、母线M不对称短路,最小运行方式①发电机G3停运;②MN线路投入两段;③ZS取最大值(1)正序网络:
正序简化网络1ZGT=ZGT.1//ZGT.2=(0.25+0.175)//(0.25+0.175)=0.2125正序简化网络2Z1=ZGT+0.5ZMN=0.2125+0.5*0.1815=0.3033正序等效阻抗:Z(1)=Z1//ZS=0.3033//0.45=0.1812(2)零序网络:零序简化网络1ZT=ZT.1=0.14Z1=ZMP+ZT5=0.3629+0.2667=0.6296零序简化网络2Z2=ZS//Z1=0.32//0.6296=0.2122Z3=ZT+0.5ZMN=0.14+0.5*0.6352=0.4576零序等效阻抗:Z(0)=Z2//Z3=0.2122//0.4576=0.1450
由计算可知:当采用单相接地短路取得最小零序电流有名值:I=0.5020*5.9125=2.9681(kA)由零序简化网络2可知,流过保护1的电流为有名值:I=0.5020*0.9366=0.4702(kA)12、母线P三相短路,最大运行方式①发电机全投入;②MN线路投入两段;③ZS取最小值(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2//ZGT.3=(0.25+0.175)//(0.25+0.175)//(0.1929+0.1548)=0.1319正序简化网络2Z1=(ZGT+0.5ZMN)//ZS=(0.1319+0.5*0.1815)//0.25=0.1178正序等效阻抗:Z(1)=Z1+ZMP=0.1178+0.1210=0.2388计算三相短路电流
有名值:I=0.5020*4.1876=2.1022(kA)由简化网络2可知,流过保护5的电流为13、母线P不对称短路,最大运行方式①发电机全投入;②MN线路投入两段;③ZS取最小值(1)正序网络:正序简化网络1ZGT=ZGT.1//ZGT.2//ZGT.3=(0.25+0.175)//(0.25+0.175)//(0.1929+0.1548)=0.1319正序简化网络2Z1=(ZGT+0.5ZMN)//ZS=(0.1319+0.5*0.1815)//0.25=0.1178正序等效阻抗:Z(1)=Z1+ZMP=0.1178+0.1210=0.2388(2)零序网络:零序简化网络1ZT=ZT.1//ZT.3=0.14//0.1238=0.0657
零序简化网络2Z1=(ZT+0.5ZMN)//ZS=(0.0657+0.5*0.6352)//0.1=0.0793零序简化网络3Z2=ZMP+Z1=0.3629+0.0793=0.4422零序等效阻抗:Z(0)=Z2//ZT5=0.4422//0.2667=0.1664由计算可知:当采用两相接地短路取得最大零序电流有名值:I=0.5020*5.2484=2.6347(kA)由零序简化网络3可知,流过保护5的电流为有名值:I=0.5020*1.9745=0.9912(kA)14、母线P不对称短路,最小运行方式①发电机G3停运;②MN线路投入两段;③ZS取最大值(1)正序网络:
正序简化网络1ZGT=ZGT.1//ZGT.2=(0.25+0.175)//(0.25+0.175)=0.2125正序简化网络2Z1=(ZGT+0.5ZMN)//ZS=(0.2125+0.5*0.1815)//0.25=0.3033正序等效阻抗:Z(1)=Z1+ZMP=0.3033+0.1210=0.4243(2)零序网络:零序简化网络1ZT=ZT.1=0.14零序简化网络2Z1=(ZT+0.5ZMN)//ZS=(0.14+0.5*0.6352)//0.1=0.0821
零序简化网络3Z2=ZMP+Z1=0.3629+0.0821=0.445零序等效阻抗:Z(0)=Z2//ZT5=0.445//0.2667=0.1668由计算可知:当采用两相接地短路取得最大零序电流有名值:I=0.5020*3.9583=1.9871(kA)由零序简化网络可知,流过保护1的电流为有名值:I=0.5020*0.1893=0.0950(kA)流过保护5的电流为有名值:I=0.5020*0.7417=0.3723(kA)
第二部分:相间距离保护整定计算1、保护1的相间距离保护的整定计算相间距离保护第Ⅰ段的整定(1)相间距离保护第Ⅰ段的整定值:(Ω)(2)相间距离保护第Ⅰ段的灵敏度用保护范围表示,即为被保护线路全长的85%。(3)相间距离保护第Ⅰ段的动作时间:(S)相间距离保护II段的整定(1)与相邻线路MP的保护5的相间距离保护第Ⅰ段相配合(Ω)
(Ω)(2)与相邻变压器的速断保护相配合(Ω)取以上两个计算值中较小者为II段整定值,即取(Ω)(3)相间距离保护第Ⅱ段的灵敏度校验:满足灵敏度的要求。(4)相间距离保护第Ⅱ段的动作时间为:=0.5(S)相间距离保护III段的整定(1)躲过被保护线路的最小负荷阻抗视在功率最大值:线路电流最大值:线路阻抗最小值:(2)相间距离保护第Ⅲ段灵敏度校验:当作近后备时满足灵敏度要求当作远后备时与下一级线路配合
不满足灵敏度要求。与下一级变压器配合不满足灵敏度要求。(3)相间距离保护第Ⅲ段动作时间为:=0.5+0.5=1.0(S)2、保护2的相间距离保护的整定计算相间距离保护第Ⅰ段的整定(1)相间距离保护第Ⅰ段的整定值:(Ω)(2)相间距离保护第Ⅰ段的灵敏度用保护范围表示,即为被保护线路全长的85%。(3)相间距离保护第Ⅰ段的动作时间:(S)相间距离保护II段的整定与相邻变压器的速断保护相配合(1)当G1或G2发生短路时(2)当G3发生短路时取以上两个计算值中较小者为II段整定值,即取(Ω)(3)相间距离保护第Ⅱ段的灵敏度校验:
满足灵敏度的要求。(4)相间距离保护第Ⅱ段的动作时间为:=0.5(S)相间距离保护III段的整定(1)躲过被保护线路的最小负荷阻抗视在功率最大值:线路电流最大值:线路阻抗最小值:(2)相间距离保护第Ⅲ段灵敏度校验:当作近后备时满足灵敏度要求当作远后备时与下一级变压器配合(1)当G1或G2发生短路时不满足灵敏度要求。(2)当G3发生短路时
不满足灵敏度要求。(3)相间距离保护第Ⅲ段动作时间为:=0.5+0.5=1.0(S)3、保护5的相间距离保护的整定计算相间距离保护第Ⅰ段的整定(1)相间距离保护第Ⅰ段的整定值:(Ω)(2)相间距离保护第Ⅰ段的灵敏度用保护范围表示,即为被保护线路全长的85%。(3)相间距离保护第Ⅰ段的动作时间:(S)相间距离保护II段的整定与相邻变压器的速断保护相配合(Ω)(3)相间距离保护第Ⅱ段的灵敏度校验:满足灵敏度的要求。(4)相间距离保护第Ⅱ段的动作时间为:=0.5(S)相间距离保护III段的整定(1)躲过被保护线路的最小负荷阻抗视在功率最大值:线路电流最大值线路阻抗最小值:
(2)相间距离保护第Ⅲ段灵敏度校验:当作近后备时满足灵敏度要求当作远后备时与下一级变压器配合满足灵敏度要求。(3)相间距离保护第Ⅲ段动作时间为:=0.5+0.5=1.0(S)第三部分:接地零序保护整定计算1、保护1零序电流保护的整定计算零序电流保护I段的整定(1)按躲开本线路末端接地短路的最大零序电流整定,即:=1.3*0.5641=0.7333(kA)(2)灵敏度的校验:保护15%处短路时流过保护的最小零序电流值应大于整定值即最小保护范围要求不小于本保护线长度的15%2.2231>0.7333满足灵敏度要求。(3)整定的动作延时为0S。零序电流保护II段的整定(1)与相邻下一级线路的零序电流保护I段配合整定,即
(2)零序Ⅱ段的灵敏度校验:<1.5不满足灵敏度要求。(3)动作时间:0.5S零序电流保护Ⅲ段的整定(1)整定值:躲过线路末端短路时可能出现的最大不平衡电流即:(2)灵敏度校验:当作近后备保护时:满足灵敏度要求。当作远后备保护时:1)与下级线路配合不满足灵敏度要求。2)与下级变压器配合满足灵敏度要求。(3)动作时间:1S(4)灵敏度不满足要求的应换成接地距离保护。2、保护2零序电流保护的整定计算
零序电流保护I段的整定(1)按躲开本线路末端接地短路的最大零序电流整定,即:=1.3*0.5677=0.7380(kA)(2)灵敏度的校验:保护15%处短路时流过保护的最小零序电流值应大于整定值即最小保护范围要求不小于本保护线长度的15%1.2276>0.7333满足灵敏度要求。(3)整定的动作延时为0S。零序电流保护Ⅲ段的整定(1)整定值:躲过线路末端短路时可能出现的最大不平衡电流即:(2)灵敏度校验:当作近后备保护时:满足灵敏度要求。(3)动作时间:1S(4)灵敏度不满足要求的应换成接地距离保护。3、保护5零序电流保护的整定计算零序电流保护I段的整定(1)按躲开本线路末端接地短路的最大零序电流整定,即:=1.3*0.9912=1.2886(kA)(2)灵敏度的校验:保护15%处短路时流过保护的最小零序电流值应大于整定值即最小保护范围要求不小于本保护线长度的15%1.9063>1.2886满足灵敏度要求。(3)整定的动作延时为0S。
零序电流保护Ⅲ段的整定(1)整定值:躲过线路末端短路时可能出现的最大不平衡电流即:(2)灵敏度校验:当作近后备保护时:满足灵敏度要求。当作远后备保护时:满足灵敏度要求。(3)动作时间:1S附图及参数表发电机容量,MVA,kVcosG1、G22*5010.50.850.125
G37010.50.850.135系统最大运行方式最小运行方式Ⅰ0.250.10.450.32线路长度,km最大负荷MWcosMN601200.85NP40800.80变压器:均为容量MVA电压比,KV%T1,T26010.5%T3639.75%T42513.5%T5,T631.510.5%袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈'
