建筑给水排水课程设计计算书

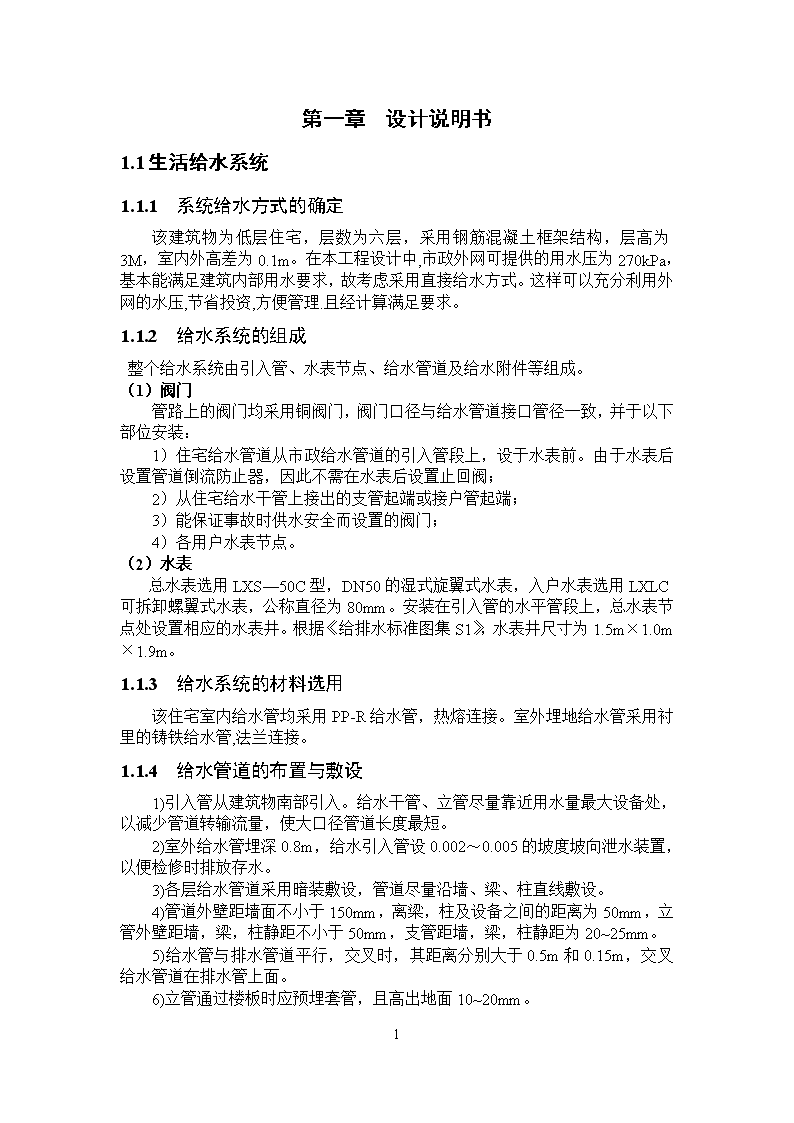

'第一章设计说明书1.1生活给水系统1.1.1系统给水方式的确定该建筑物为低层住宅，层数为六层，采用钢筋混凝土框架结构，层高为3M，室内外高差为0.1m。在本工程设计中,市政外网可提供的用水压为270kPa，基本能满足建筑内部用水要求，故考虑采用直接给水方式。这样可以充分利用外网的水压,节省投资,方便管理.且经计算满足要求。1.1.2给水系统的组成整个给水系统由引入管、水表节点、给水管道及给水附件等组成。（1）阀门管路上的阀门均采用铜阀门，阀门口径与给水管道接口管径一致，并于以下部位安装：1）住宅给水管道从市政给水管道的引入管段上，设于水表前。由于水表后设置管道倒流防止器，因此不需在水表后设置止回阀；2）从住宅给水干管上接出的支管起端或接户管起端；3）能保证事故时供水安全而设置的阀门；4）各用户水表节点。（2）水表总水表选用LXS—50C型，DN50的湿式旋翼式水表，入户水表选用LXLC可拆卸螺翼式水表，公称直径为80mm。安装在引入管的水平管段上，总水表节点处设置相应的水表井。根据《给排水标准图集S1》，水表井尺寸为1.5m×1.0m×1.9m。1.1.3给水系统的材料选用该住宅室内给水管均采用PP-R给水管，热熔连接。室外埋地给水管采用衬里的铸铁给水管,法兰连接。1.1.4给水管道的布置与敷设1)引入管从建筑物南部引入。给水干管、立管尽量靠近用水量最大设备处，以减少管道转输流量，使大口径管道长度最短。2)室外给水管埋深0.8m，给水引入管设0.002～0.005的坡度坡向泄水装置，以便检修时排放存水。3)各层给水管道采用暗装敷设，管道尽量沿墙、梁、柱直线敷设。4)管道外壁距墙面不小于150mm，离梁，柱及设备之间的距离为50mm，立管外壁距墙，梁，柱静距不小于50mm，支管距墙，梁，柱静距为20~25mm。5)给水管与排水管道平行，交叉时，其距离分别大于0.5m和0.15m，交叉给水管道在排水管上面。6)立管通过楼板时应预埋套管，且高出地面10~20mm。14 1.1生活排水系统1.1.1生活排水系统方式的确定根据实际情况、建筑物性质和规模、污水性质、污染程度，结合室外排水体制与处理要求综合考虑，本设计排水系统采用分流制，即生活污水和生活废水用不同的管道系统排放，污水系统只接纳由大便器排放的污水，废水系统只接纳由厨房洗涤盆、洗衣机以及由卫生间洗脸盆、淋浴器所排放的生活废水，两系统相互独立。选择依据为：1）室内生活污水先经过化粪池处理，其出水对下游管段的污染影相较低，大大减轻污水处理厂的负荷；2）暴雨天时，污水厂溢流部分污水对环境影响大为减低；3）生活废水可供小区内循环使用，有利于长远发展。1.1.2排水系统的组成本建筑排水系统的组成包括卫生器具，室内排水立管、横支管，检查口，通气帽，室外排水管道（出户管），检查井以及化粪池等。1.1.3排水系统的材料选用室内污废水管以及出户横支管均采用U-PVC塑料管，室外污废水横干管也采用U-PVC塑料管。其管径和坡度设置均按照《建筑给水排水设计规范》选取。1.1.4排水管道敷及设备安装要求1）排水管材采用PVC-U排水塑料管，采用粘接。2）排水管与室外排水管连接处设置检查井，检查井至建筑物距离不得小于3m，并与给水引入管外壁的水平距离不得小于0.1m。3）结合通气管当采用H管时可隔层设置，H管与通气管立管的连接点应高出卫生器具上边缘0.15m。生活污水立管与生活废水立管合用一根通气立管，且采用H管可错层分别与生活污水立管间隔连接，但最低生活污水横支管连接点以下应安装设结合通气管。4）污水管和通气管立管应每层设一伸缩节。污水横支管，横干管，器具通气管和汇合通气管上无汇合管件的直线管段大于2m时，应设伸缩节，但伸缩节之间最大间距不得大于4m。5）化粪池与建筑物的距离不得小于5m。为减小化粪池容积和便于以后增建水中水工程，市内排水系统拟使生活污水和生活废水分质分流排放，即在每个竖井内分别设置两根排水立管，分别排放生活污水和生活废水6）室内排水立管均尽量靠墙布置。排水横干管均埋地布置。排水管室外埋地部分采用混凝土管，室内采用PVC-U塑料管,室外采用铸铁管1.2雨水系统14 根据住宅情况，结合设计规范，本设计中，屋面雨水采用檐沟外排水系统。屋面雨水排水系统以及阳台雨水排水系统按重力流设计，两系统分别单独排放，且不得互相连接或接纳其他排水。阳台雨水采用间接排水方式，在雨水立管排出口处设置雨水口。本设计中，屋面雨水内排水系统由雨水斗、连接管、排水立管、排出管以及埋地管组成。室内雨水排水管以及出户横支管均采用U-PVC塑料管，室外雨水横干管也采用U-PVC塑料管。其管径和坡度设置均按照《建筑给水排水设计规范》选取。第一章设计计算书1.1生活给水系统1.1.1计算基本参数确定根据住宅基本状况，该建筑属于II类普通住宅，共六层(首层为架空层)，每层有4户，每户3.5人。每户设有1个厨房，包括洗涤盆1个（N=1.0）；设有2个卫生间包括大便器2个（N=0.50）、洗脸盆2个（N=0.75）、淋浴器2个（N=0.75），洗衣机专用水龙头1个（N=1.00）。最高日生活用水定额取250L/（人•d），用水时数T=24h，时变化系数K=2.8，总人数m=70人。每户给水当量数如下表：卫生器具名称大便器洗脸盆淋浴器洗衣机水龙头洗涤盆合计数量22211每个当量数0.500.750.751.001.0总当量1.001.501.501.001.06.01.1.2设计流量的计算（1）最高日用水量计算：Qd——最高日用水量，m3/d;m——用水单位数，人数或床位数等；q0——用水定额，此处取250L/（人•d）。（2）最大用水小时平均秒流量计算：Qh——最大小时平均秒流量，L/S；Qd——最高日用水量，m3/d；Kh——小时变化系数，此处取2.8；T——用水小时数，h。14 （3）设计秒流量：1）根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数均相同，按下式计算最大用水时卫生器具给水当量平均出流概率：式中——生活给水管道的最大用水时卫生器具给水当量平均出流概率，％；——最高日生活用水定额，取250L/（人•d）；——每户用水人数，取3.5人；——小时变化系数，取2.8；——每户设置的卫生器具给水当量数，已知Ng＝6.0；——用水时数，取24h；——1个卫生器具给水当量的额定流量。即该建筑物最大用水时卫生器具给水当量平均出流概率为：查得给水管段卫生器具给水当量同时出流概率计算系数：3）根据计算管段上的卫生器具给水当量总数，按下式计算得出该管段的卫生器具给水当量的同时出流概率：式中——计算管段的卫生器具给水当量同时出流概率，％；——对应于不同的系数，已知；——计算管段的卫生器具给水当量总数。4）根据计算管段上的卫生器具给水当量同时出流概率，按下式计算得计算管段的设计秒流量：式中——计算管段的设计秒流量，L/s。1.1.1最不利管段设计秒流量及水力计算：14 （1）最不利管路的计算简图（2）管段设计秒流量计算表（见附表A）（3）给水系统所需水压计算式中：——引入管接管处应该保证的最低水压，kPa；——由最不利配水点与引入管起点的高程差产生的静压差，已知引入管埋深1m，室内外高差0.1m，楼高3m，最不利配水点与楼板高差0.45m，则——设计流量通过水表时产生的水头损失，该值按下式计算为设计秒流量，为水表最大流量，根据《给排水设计手册》第12册：14 ①入户表装在6-7管段上，该管段设计秒流量，选用LXSG32Y旋翼干式远传式水表，公称直径为32mm，最大流量为12，常用流量6，水流经过水表的水头损失为2.25kpa；②引入管水表装在13-14管段上，该管段设计秒流量，引入管水表选用LXLC可拆卸螺翼式水表，公称直径为80mm，最大流量为80，常用流量40，水流经过水表的水头损失为1.28kpa。——设计流量下引入管起点至最不利配水点的总水头损失，由水力计算表知最不利管段沿程水头损失约为4.459kpa，局部损失按沿程损失30％计，则管路水头损失＝4.459×1.3＝5.80kpa；倒流防止器的水头损失为30kpa。所以，=5.80+30=35.80kpa——最不利点配水附件所需最低工作压力，取50kpa则H＝165.5＋（2.25＋1.28）＋35.80＋50＝254.83kpa室外管网给水管水压为270kpa，所以满足直接供水条件。1.1生活排水系统1.1.1计算基本参数确定洗涤盆当量数＝2.00，大便器当量数=4.50，洗脸盆当量数＝0.75，淋浴器当量数＝0.45，家用洗衣机当量数＝1.50。1.1.2排水系统的计算方法住宅排水设计秒流量计算公式为：式中——计算管段排水设计秒流量，L/s；——计算管段卫生器具排水当量总数；——计算管段上排水量最大的一个卫生器具的排水流量，L/s；——根据建筑物用途而定的系数，住宅取1.5。14 1.1.1废水系统的计算（1）废水系统计算简图（2）横支管以及立管水力计算表：管段编号卫生器具数量总当量数N设计秒流量（L/s）管径De（mm）坡度洗涤盆N=2.00洗脸盆N=0.75淋浴器N=0.45洗衣机水嘴N=1.50FL-A1/FL-B1/FL-C1/FL-D1A-110002.00.58500.0265-65000101.2475FL-A2/FL-B2/FL-C2/FL-D2B-100011.50.72500.0265-600057.50.9950FL-A3/FL-B3/FL-C3C-101000.750.41500.0261-201101.200.45500.0266-705506.00.6950FL-D3（有值班室废水接入的立管）C-101000.750.41500.0261-201101.200.45500.0267-806506.750.7250FL-A4/FL-B4/FL-C4/FL-D4D-101000.750.41500.0261-201101.20.45500.0266-7055060.6950（3）管径的确定1）横支管管径：由上表的水力计算可知：各层的废水横支管均采用De50mm的塑料排水管，坡度取i=0.026。14 2）立管管径：由上表可知FL-1立管的设计秒流量：查表可得，FL-A1，FL-B1，FL-C1，FL-D1立管选用管径De75mm，流量小于排水塑料管最大允许排水流量1.7L/s，故可采用伸顶通气。立管底部与排出管放大一号管径，故取管径De90mm。FL-2，FL-3，FL-4均选用De50mm的管径，最大设计秒流量小于排水塑料管最大允许排水流量1.0L/s，因此也采用伸顶通气。立管底部与排出管放大一号管径，故取管径De75mm的管径。（4）检查井的布置污、废水起始检查井井底标高，可以根据式：H=(-0.75)-il-0.3，其中i为排出管的水力坡度，l为排出管的长度，0.3为跌水深度，0.75是根据最低横支管与立管连接处至管底的垂直距离确定的。按下一检查井间的连接管的i和l，可确定下一检查井的井底标高。检查井的井内径按一下确定，井深小于或等于1.0m时，井内径可小于0.7m；大于1.0m时，不宜小于0.7m。因此室外检查井采用0.9m的外径，接户管均采用De225mm的PVC塑料管，检查井前后管底标高一样。排水横管的起始埋深经计算得-1.000m。室外雨水检查井高程表：检查井线路检查井管段编号检查井井距m坡度坡降m检查井前后管底标高mF1-F12F1FLD4-F14.780.0260.124-1.2F2F1-F211.360.010.114-1.314F3F2-F37.950.010.080-1.393F4F3-F414.250.010.143-1.536F5F4-F57.330.010.073-1.609F6F5-F610.010.010.100-1.709F12F6-F1210.560.010.106-1.815F7-F12F7FLD3-F713.170.0260.342-1.373F8F7-F86.290.010.063-1.436F9F8-F99.550.010.096-1.531F10F9-F107.680.010.077-1.608F11F10-F1112.720.010.127-1.735F12F11-F127.970.010.080-1.815F13F13F12-F132.760.010.028-1.8431.1.1污水系统的计算（1）污水系统的计算简图14 （2）横支管及立管管径的确定污水横支管，连接坐式大便器，选用管径De110mm，坡度0.026，WL-D1立管含值班室下端接入的污水管横管，共6个大便器，其设计流量：其它污水立管仅有5个大便器接入，设计流量：因此，根据查表结果，以上污水立管均可选用管径De90mm，但立管管径不得小于与其连接的支管管径，故选用De110mm，流量小于排水塑料管最大允许排水流量4.0L/s，故可采用伸顶通气。立管底部与排出管放大一号管径，故取管径De125mm。（3）检查井的布置室外检查井均采用0.9m的外径，室外污水接户管均采用De225mm的PVC塑料管，检查井前后管底标高一样。排水横管的起始埋深为-1.200m。室外污水检查井高程计算表：检查井线路检查井管段编号检查井井距m坡度坡降m检查井前后管底标高mW1-W9W1WLD2-W19.670.0260.251-1.5W2W1-W212.650.010.127-1.627W3W2-W39.640.010.096-1.723W4W3-W419.600.010.196-1.919W5W4-W57.500.010.075-1.994W6W5-W65.970.010.060-2.054W9W6-W910.350.010.104-2.157W7-W9W7WLD1-W710.640.0260.277-1.699W8W7-W820.010.010.200-1.899W9W8-W925.800.010.258-2.1571.1.1化粪池容积计算14 化粪池的总容积由污水部分容积，污泥部分容积和保护层容积组成，保护层容积根据化粪池大小确定，保护层高度一般为250~450mm。有效容积由污水所占容积和污泥容积组成。式中——化粪池污水部分容积，；——化粪池污泥部分容积；——每人每日计算污水量，L/（人•d）,取18L/（人•d）；——污水停留时间，h，取12h；——每人每日计算污泥量，L/（人•d），取0.4——污泥清掏周期，取180天；——发酵浓缩后污泥含水率：90%；——化粪池新鲜污泥含水率：95%；——污泥发酵后体积缩减系数：0.8；1.2——清掏污泥后遗留的熟污泥量容积系数m化粪池服务总人数：70人；——化粪池实际使用人数占总人数的百分比，住宅取70%；计算过程：池体材料：钢筋混凝土结构，池顶不覆土，池顶过车，无地下水。采用矩形化粪池，采用双格，其中第一格占总容积的75%，第二格占容积的25%。选择化粪池的有效容积为：14 化粪池的型号为：z5-12f图集号：02sf701,p49外形尺寸：:长：4.98m，宽：2.24m。1.1雨水系统1.1.1屋面雨水系统（1）暴雨强度计算广州市暴雨强度公式为：其中，重现期T取2年，降雨历时t取5min，则有:2）汇水面积的划分简图屋面采用檐沟外排水系统，汇水总面积为464，A/B/C/D四个区的汇水面积相同，均为51。E/F/G/H四个区的汇水面积相同为65。（3）设计流量的计算，式中——设计雨水流量L/s——设计降雨强度，；——汇水面积，；径流系数，取1.0。L/s计算得，A/B/C/D区的设计流量为2.25L/s；E/F/G/H区的设计流量为2.87L/s。（4）雨水斗以及立管的确定根据计算所得的设计流量，查给排水设计手册第十二册，确定屋面8个分区均使用DN75的87型雨水斗，属于单斗系统。屋面雨水排水立管选择De75mm。14 1.1.1阳台雨水系统住宅二到六层每个阳台分别设一根雨水管和一个地漏，由于阳台汇水面积很小，因此统一采取De50mm的地漏以及排水立管。1.1.2室外雨水检查井室外雨水接户管均采用De225mm的塑料管，检查井前后管底标高一样。排水横管的起始埋深为-0.8m。室外雨水检查井高程表：检查井线路检查井管段编号检查井井距m坡度坡降m检查井前后管底标高mY1-Y10Y1YL13-Y12.720.0260.071-1.100Y2Y1-Y26.420.010.064-1.164Y3Y2-Y37.690.010.077-1.241Y4Y3-Y42.320.010.023-1.264Y5Y4-Y56.930.010.069-1.334Y10Y5-Y1017.190.010.172-1.506Y6-Y10Y6YL12-Y64.280.0260.111-1.160Y7Y6-Y77.60.010.076-1.236Y8Y7-Y812.40.010.124-1.360Y9Y8-Y97.630.010.076-1.437Y10Y9-Y106.940.010.069-1.506Y11Y11Y10-Y113.740.010.037-1.543附录1.室外给水管道外壁距建筑物外墙的净距不宜小于1m，且不得影响建筑物的基础。2.在室外明设的给水管道，应避免受阳光直接照射，塑料给水管还应有有效保护措施；在冻结地区应作保温层，保温层的外壳，应密封防渗。3.居住小区地下管线（构筑物）间最小净距，单位m给水管污水管雨水管水平垂直水平垂直水平垂直给水管0.5～1.00.1～0.150.8～1.50.1～0.150.8～1.50.1～0.15污水管0.8～1.50.1～0.150.8～1.50.1～0.150.8～1.50.1～0.15雨水管0.8～1.50.1～0.150.8～1.50.1～0.150.8～1.50.1～0.154.室内管道的连接应符合下列规定。14 1）卫生器具排水管与排水横管垂直连接，应采用90℃斜三通。2）排水管道的横管与立管连接，宜采用45斜三通或45斜四通和顺水三通或顺水四通。3）排水立管与排出管端部的连接，宜采用两个45°弯头或弯曲半径不小于4倍管径的90°弯头。4）排水管应避免在轴线偏置，当受条件限制时，宜用乙字管或两个45°弯头连接。5.塑料排水管道应根据其管道的伸缩量设置伸缩节，伸缩节宜设置在汇合配件处。排水横管应设置专用伸缩节。但室内、外埋地管道可不设伸缩节。6.建筑塑料排水管穿越楼层时，应根据建筑物性质、管径和设置条件，以及穿越部件防火等级等要求设置阻火装置。本住宅立管上阻火装置选择阻火圈。7.在管径小于100mm的排水管道上设置清扫口，其尺寸应与管道同径；管径等于或大于100mm的排水管道上设置清扫口，应采用100mm直径清扫口。8.立管上设置检查口，应在地（楼）面以上1.0m，并应高于该层卫生器具上边缘0.15m。9.伸顶通气管管径与排水立管管径相同。在经常有人停留的平屋面上，通气管口应高出屋面2m并应根据防雷要求考虑防雷装置。10.化粪池池外壁距建筑物外墙不宜小于5m，并不得影响建筑物基础。化粪池格与格、池与连接井之间应设通气孔洞。化粪池进水管应设导流装置，出水口处及格与格之间应设拦截污泥浮渣的设施。化粪池池壁和池底，应防止渗漏。化粪池顶板上应设有人孔和盖板。11.居住小区室外生活排水管道最小管径、最小设计坡度和最大设计充满度管别管材最小管径（mm）最小设计坡度最大设计充满度接户管埋地塑料管1600.0050.5混凝土管1500.007支管埋地塑料管1600.005混凝土管2000.0040.55干管埋地塑料管2000.004混凝土管3000.003注：接户管管径不得小于建筑物排出管管径。12.建筑物内生活排水铸铁管道的最小坡度和最大设计充满度管径（mm）通用坡度最小坡度最大设计充满度500.0350.0250.5750.0250.0151000.0200.0121250.0150.0101500.0100.0070.62000.0080.00514 13.建筑排水塑料管排水横支管的标准坡度应为0.026。建筑排水塑料管排水横干管的最小坡度和最大设计充满度外径（mm）最小坡度最大设计充满度1100.0040.51250.00350.51600.0030.62000.0030.6参考文献1．《建筑给水排水及消防工程》，第二版，中国建筑工业出版社，2005；2．《建筑和小区给水排水》，中国建筑工业出版社，2000；3．《建筑给水排水设计规范》，中国计划出版社，2003；4．《建筑给水排水手册》，中国建筑工业出版社，2005；5．《城市排水工程规划规范》，中国建筑工业出版社，2001；6．《城市给水工程规划规范》，中国建筑工业出版社，2001；7.《给水排水设计图集》，中国建筑工业出版社，2004；8.《给水排水标准图集》，中国建筑标准设计研究院，2012；袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈14 管段管段长度（m）附表A：给水管网水力计算表卫生洁具数量当量总数N同时出流概率U（%）秒流量L/S管径（mm)流速（m/s)水力坡度（kpa/m)水头损失（kpa)洗涤盆N=1.0坐便器N=0.50洗脸盆N=0.75淋浴器N=0.75洗衣机水龙头N=1.00-11.09010000.50.10150.500.2750.3001-21.94010101.2590.080.20200.530.2060.4002-34.5601110271.700.29250.440.1070.4883-41.24011202.7561.410.34250.510.1430.1774-51.4502220451.200.41250.630.1970.2865-61.3102221545.960.46250.700.2430.3186-84.5312221642.080.50320.490.0990.4488-93244421230.180.72400.430.0590.1779-103366631824.890.90400.540.0880.26410-113488842421.741.04400.620.1150.34511-1216.5510101053019.591.18500.450.0480.79212-133.9710202020106014.241.71500.650.0920.36513-143204040402012010.462.51800.460.0330.099合计4.459'
