混凝土课程设计计算书__整体式单向板肋梁楼盖设计

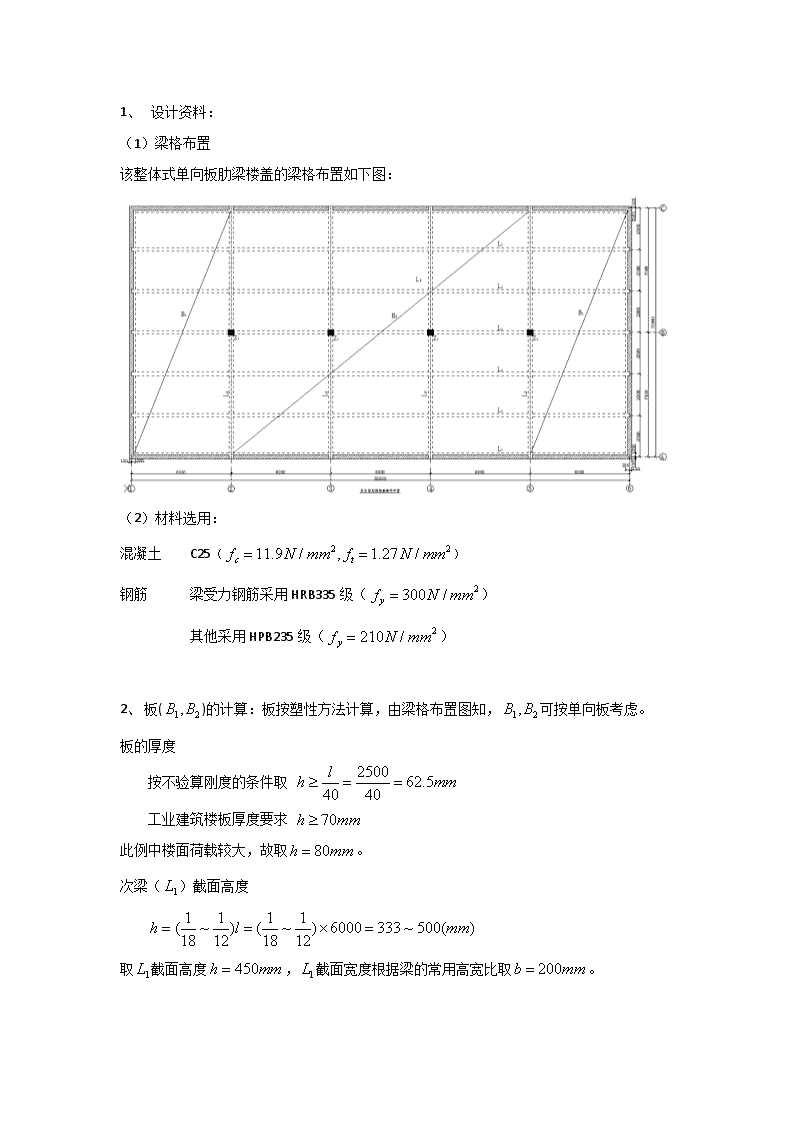

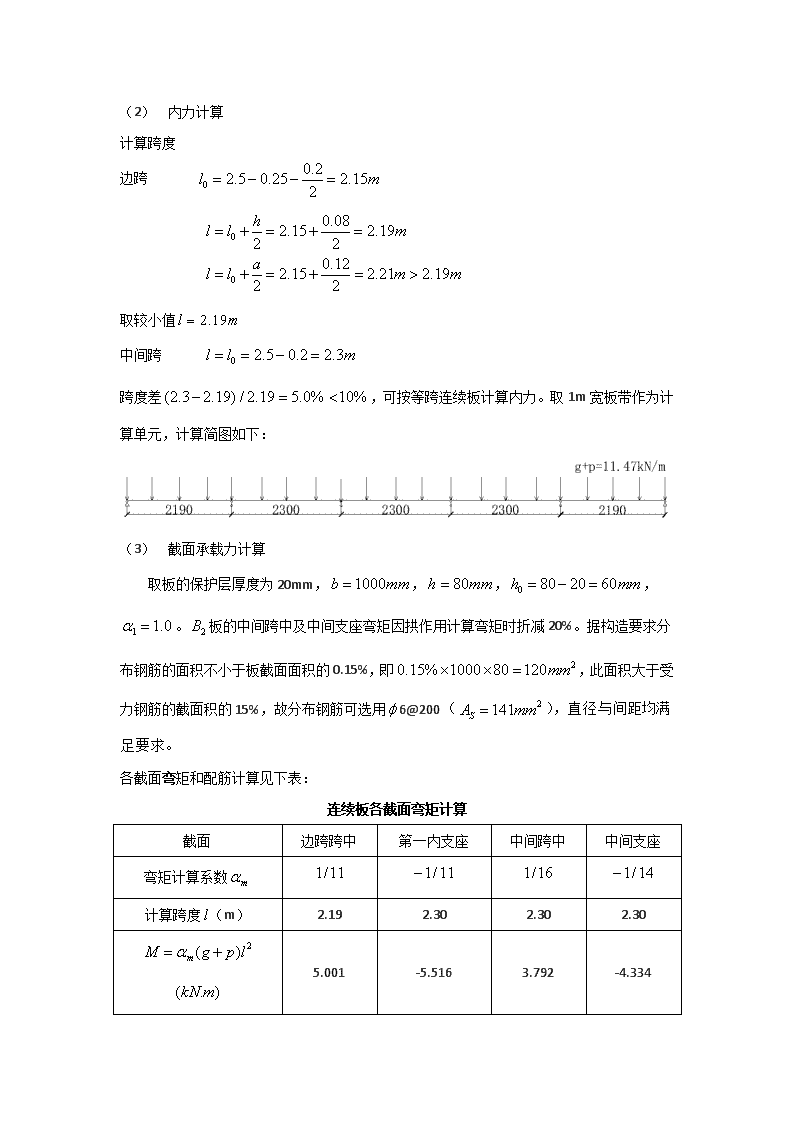

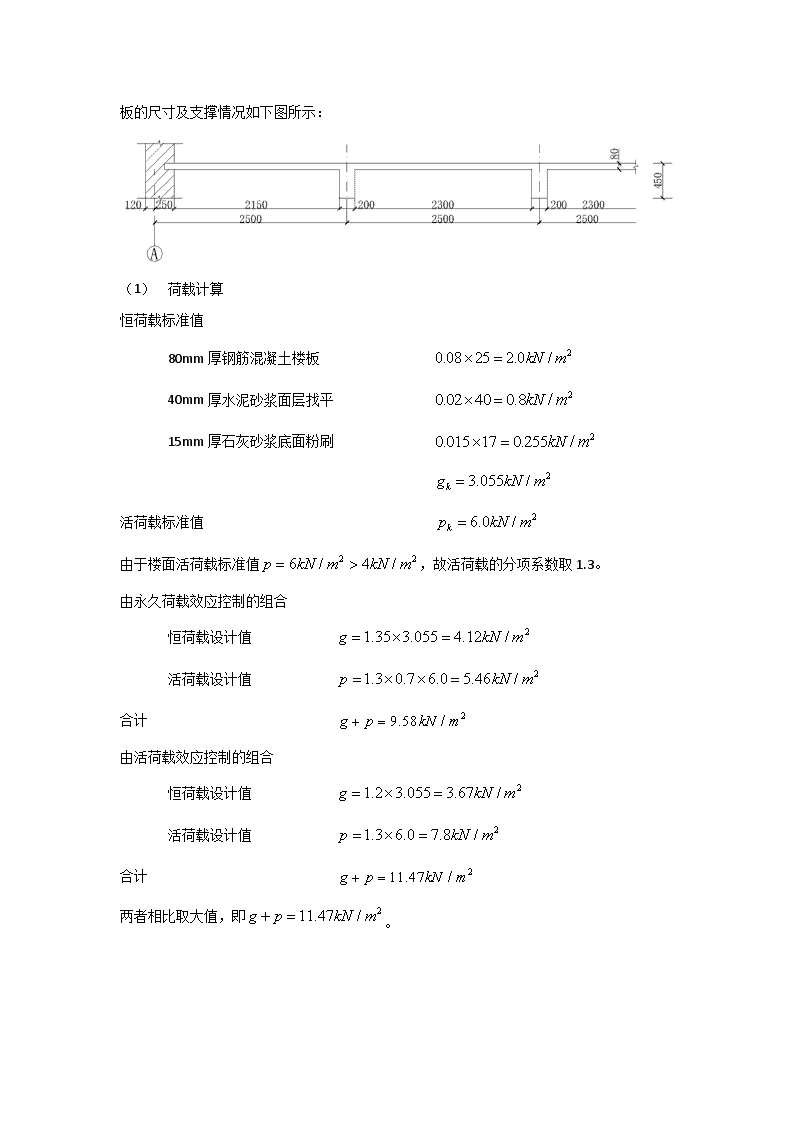

'1、设计资料：（1）梁格布置该整体式单向板肋梁楼盖的梁格布置如下图：（2）材料选用：混凝土C25（）钢筋梁受力钢筋采用HRB335级（）其他采用HPB235级（）2、板()的计算：板按塑性方法计算，由梁格布置图知，可按单向板考虑。板的厚度按不验算刚度的条件取工业建筑楼板厚度要求此例中楼面荷载较大，故取。次梁（）截面高度取截面高度，截面宽度根据梁的常用高宽比取。 板的尺寸及支撑情况如下图所示：（1）荷载计算恒荷载标准值80mm厚钢筋混凝土楼板40mm厚水泥砂浆面层找平15mm厚石灰砂浆底面粉刷活荷载标准值由于楼面活荷载标准值，故活荷载的分项系数取1.3。由永久荷载效应控制的组合恒荷载设计值活荷载设计值合计由活荷载效应控制的组合恒荷载设计值活荷载设计值合计两者相比取大值，即。 （1）内力计算计算跨度边跨取较小值中间跨跨度差，可按等跨连续板计算内力。取1m宽板带作为计算单元，计算简图如下：（2）截面承载力计算取板的保护层厚度为20mm，，，，。板的中间跨中及中间支座弯矩因拱作用计算弯矩时折减20%。据构造要求分布钢筋的面积不小于板截面面积的0.15%，即，此面积大于受力钢筋的截面积的15%，故分布钢筋可选用6@200（），直径与间距均满足要求。各截面弯矩和配筋计算见下表：连续板各截面弯矩计算截面边跨跨中第一内支座中间跨中中间支座弯矩计算系数计算跨度（m）2.192.302.302.305.001-5.5163.792-4.334 板的配筋计算板带部位板带部位截面边跨跨中第一内支座中间跨中中间支座边跨跨中第一内支座中间跨中中间支座5.001-5.5163.792-4.3345.001-5.5163.792×0.8=3.034-4.334×0.8=-3.4670.1170.1290.0890.1010.1170.1290.0710.0810.1240.1380.0930.1070.1240.1380.0740.0850.9380.9310.9540.9470.9380.9310.9630.958423470316363423470250287选配钢筋8/10@1208/10@1208@1208@1208/10@1208/10@1208@1208@120实配钢筋面积537537419419537537419419注：各均不大于0.35，足以保证塑性铰有足够的转动能力。验算最小配筋率即实配钢筋面积和最大配筋率即（查表得）。只需验算上表中最大，最小实配钢筋面积，所以配筋满足适筋要求。 板的配筋图如下： 1、次梁（）计算：次梁按塑性方法计算。主梁（）截面高度取截面高度，截面宽度根据梁的常用高宽比取。次梁的尺寸及支撑情况如下图所示：（1）荷载计算恒载设计值由板传来次梁自重梁侧抹灰活荷载设计值合计（2）内力计算计算跨度边跨取较小值中间跨跨度差，说明可以按等跨连续梁计算内力。计算简图如下： 次梁弯矩和剪力计算如下表：次梁弯矩计算截面边跨跨中第一内支座中间跨中中间支座弯矩计算系数计算跨度（m）5.7455.755.755.7593.404-93.56764.327-73.517中间跨中可能会出现负弯矩，按下式计算次梁剪力计算截面端支座右侧第一内支座左侧第一内支座右侧中间支座剪力计算系数0.450.600.550.55净跨（m）5.6255.6255.755.7578.798105.06498.44998.449（1）截面承载力计算次梁跨中截面按T形截面计算，翼缘计算宽度：边跨中间跨梁高，，翼缘厚。按的较小值来判别T形截面类型 >93.404（边跨跨中）>64.327（中间跨跨中）故各跨中截面均属于第一类T形截面。支座截面按矩形截面计算，。次梁的正截面和斜截面承载力计算见下表：次梁正截面承载力计算截面边跨跨中第一内支座中间跨中中间支座93.404-93.56764.327-15.330-73.517415415415415415191520019202002000.0240.2280.0160.0370.1790.0240.2630.0160.0380.1990.9880.8690.9920.9810.900759865521126656选配钢筋416318+116118+214214218+214实配钢筋面积804964562.5308817注：各均不大于0.35，足以保证塑性铰有足够的转动能力。验算最小配筋率即实配钢筋面积和最大配筋率即（查表得）。只需验算上表中最大，最小实配钢筋面积，所以配筋满足适筋要求。 次梁斜截面承载力计算截面端支座右侧第一内支座左侧第一内支座右侧中间支座78.798105.06498.44998.449415415415415246925>V246925>V246925>V246925>V73787（边跨跨中）故各跨中截面均属于第一类T形截面。支座截面按矩形截面计算，中间支座弯矩较大考虑布置两排纵筋，根据构造要求取。主梁的正截面和斜截面承载力计算见下表：主梁正截面承载力计算截面边跨跨中中间支座377.534493.279—265.76×0.35/2=46.508—446.77171568024702500.0250.3250.0250.4080.9870.79617832751选配钢筋325+122225+422+218实配钢筋面积18533011验算最小配筋率即实配钢筋面积和最大配筋率即（查表得）。只需验算上表中最大，最小实配钢筋面积，所以配筋满足适筋要求。 主梁斜截面承载力计算截面支座A右侧支座B左侧支座B右侧152.402265.76265.76715680680531781>V505750>V505750>V158909>V151130V（不用再另配弯筋）271320>V（不用再另配弯筋）（4）主梁吊筋计算由次梁传至主梁的全部集中力为，则选配218（）主梁配筋图如下： '
