塔机附着验算计算书

  • 9页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
  4. 文档侵权举报电话:19940600175。

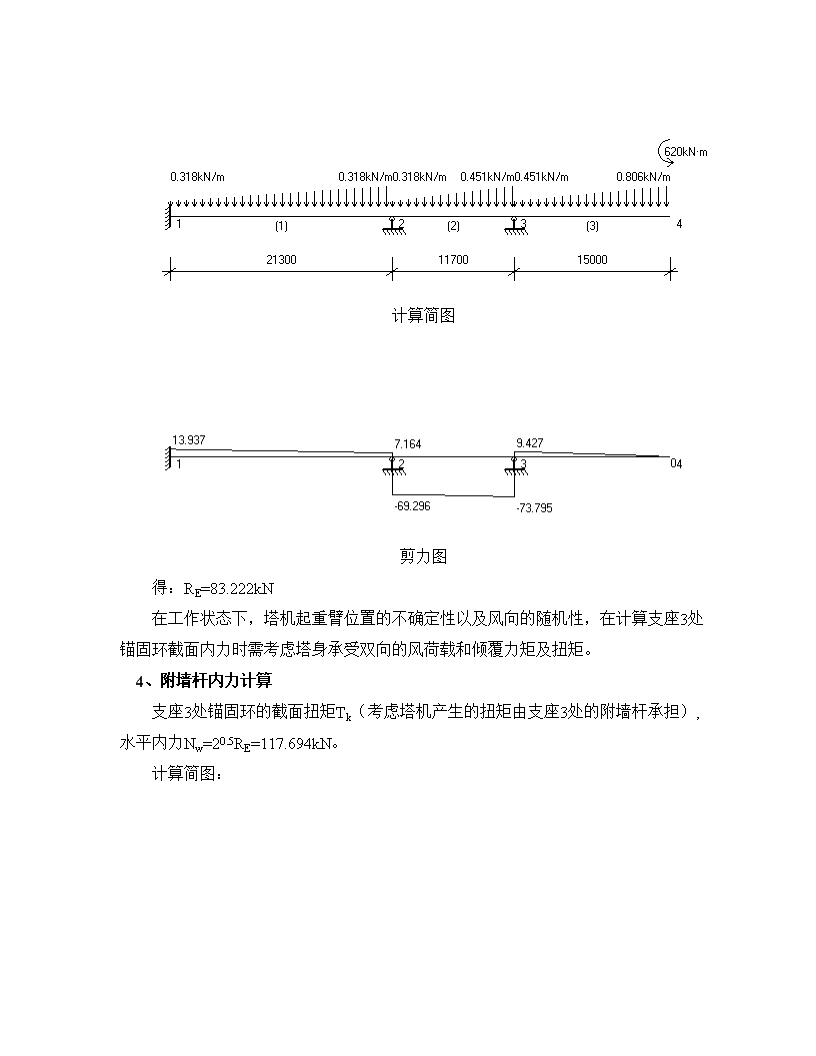

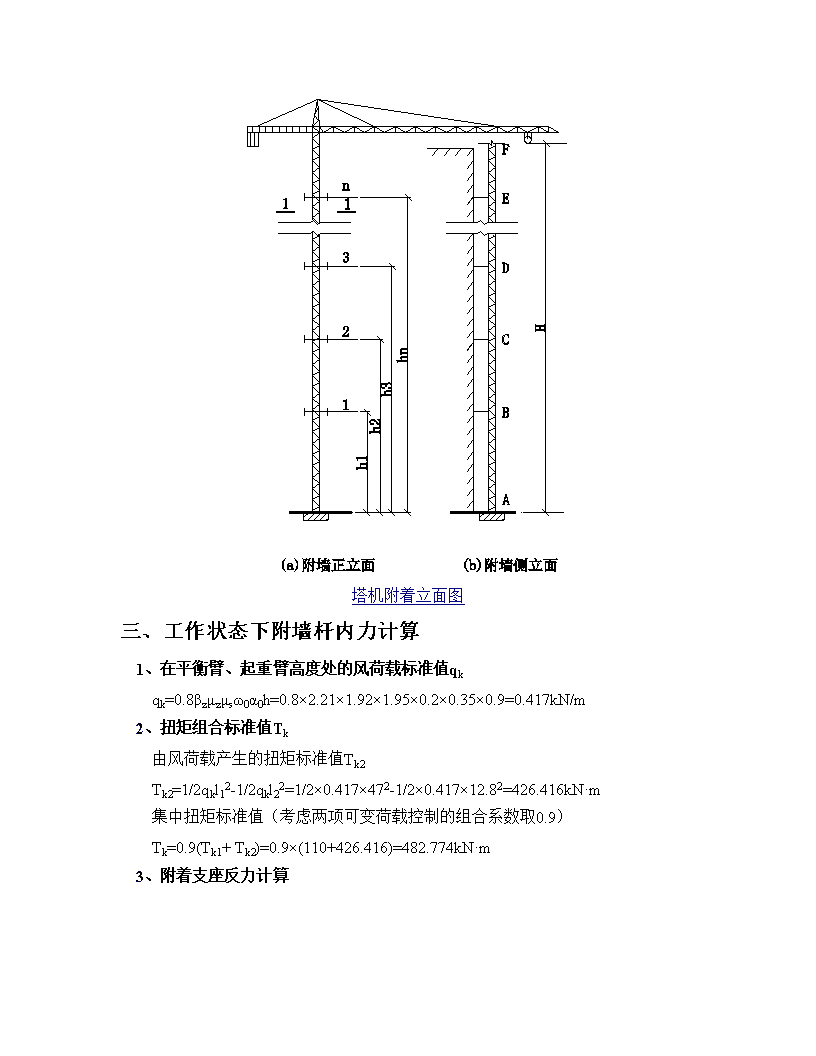

'塔机附着验算计算书一、塔机附着杆参数塔机型号QTZ40(4708)塔身桁架结构类型型钢塔机计算高度H(m)48塔身宽度B(m)1.45起重臂长度l1(m)47平衡臂长度l2(m)12.8起重臂与平衡臂截面计算高度h(m)0.9工作状态时回转惯性力产生的扭矩标准值Tk1(kN·m)110工作状态倾覆力矩标准值Mk(kN·m)620非工作状态倾覆力矩标准值Mk"(kN*m)355.37附着杆数四杆附着附墙杆类型Ⅰ类附墙杆截面类型格构柱塔身锚固环边长C(m)1.8二、风荷载及附着参数附着次数N2附着点1到塔机的横向距离a1(m)7.2点1到塔机的竖向距离b1(m)6.4附着点2到塔机的横向距离a2(m)6.33点2到塔机的竖向距离b2(m)4.93附着点3到塔机的横向距离a3(m)5.94点3到塔机的竖向距离b3(m)4.83附着点4到塔机的横向距离a4(m)6.44点4到塔机的竖向距离b4(m)6.4工作状态基本风压ω0(kN/m2)0.2非工作状态基本风压ω0"(kN/m2)0.45塔身前后片桁架的平均充实率α00.35第N次附着附着点高度h1(m)附着点净高h01(m)风压等效高度变化系数μz工作状态风荷载体型系数μs非工作状态风荷载体型系数μs"工作状态风振系数βz非工作状态风振系数βz"工作状态风压等效均布线荷载标准值qsk非工作状态风压等效均布线荷载标准值qsk"第1次附着21.321.31.421.951.951.181.230.3180.747第2次附着3311.71.721.951.951.381.470.4511.081悬臂端48152.211.951.951.922.160.8062.041附图如下: 塔机附着立面图三、工作状态下附墙杆内力计算1、在平衡臂、起重臂高度处的风荷载标准值qkqk=0.8βzμzμsω0α0h=0.8×2.21×1.92×1.95×0.2×0.35×0.9=0.417kN/m2、扭矩组合标准值Tk由风荷载产生的扭矩标准值Tk2Tk2=1/2qkl12-1/2qkl22=1/2×0.417×472-1/2×0.417×12.82=426.416kN·m集中扭矩标准值(考虑两项可变荷载控制的组合系数取0.9)Tk=0.9(Tk1+Tk2)=0.9×(110+426.416)=482.774kN·m3、附着支座反力计算 计算简图剪力图得:RE=83.222kN在工作状态下,塔机起重臂位置的不确定性以及风向的随机性,在计算支座3处锚固环截面内力时需考虑塔身承受双向的风荷载和倾覆力矩及扭矩。4、附墙杆内力计算支座3处锚固环的截面扭矩Tk(考虑塔机产生的扭矩由支座3处的附墙杆承担),水平内力Nw=20.5RE=117.694kN。计算简图: 塔机附着平面图α1=arctan(b1/a1)=41.634°α2=arctan(b2/a2)=37.913°α3=arctan(b3/a3)=39.116°α4=arctan(b4/a4)=44.822°β1=arctan((b1-c/2)/(a1+c/2))=34.177°β2=arctan((b2+c/2)/(a2+c/2))=38.881°β3=arctan((b3+c/2)/(a3+c/2))=39.954°β4=arctan((b4-c/2)/(a4+c/2))=36.845°四杆附着属于一次超静定结构,用力法计算,切断T4杆并代以相应多余未知力X1=1。δ11×X1+Δ1p=0X1=1时,各杆件轴力计算:T11×sin(α1-β1)×(b1-c/2)/sinβ1+T21×sin(α2-β2)×(b2+c/2)/sinβ2-T31×sin(α3-β3)×(b3+c/2)/sinβ 3-1×sin(α4-β4)×(b4-c/2)/sinβ4=0T11×cosα1×c-T31×sinα3×c-1×cosα4×c-1×sinα4×c=0T21×cosα2×c+T31×sinα3×c-T31×cosα3×c+1×sinα4×c=0当Nw、Tk同时存在时,θ由0~360°循环,各杆件轴力计算:T1p×sin(α1-β1)×(b1-c/2)/sinβ1+T2p×sin(α2-β2)×(b2+c/2)/sinβ2-T3p×sin(α3-β3)×(b3+c/2)/sinβ3+Tk=0T1p×cosα1×c-T3p×sinα3×c+Nw×sinθ×c/2-Nw×cosθ×c/2+Tk=0T2p×cosα2×c+T3p×sinα3×c-T3p×cosα3×c-Nw×sinθ×c/2-Nw×cosθ×c/2-Tk=0δ11=Σ(T12L/(EA))=T112(a1/cosα1)/(EA)+T212(a2/cosα2)/(EA)+T312(a3/cosα3)/(EA)+12(a4/cosα4)/(EA)Δ1p=Σ(T1×TpL/(EA))=T11×T1p(a1/cosα1)/(EA)+T21×T2p(a2/cosα2)/(EA)+T31×T3p(a3/cosα3)/(EA)X1=-Δ1p/δ11各杆轴力计算公式如下:T1=T11×X1+T1p,T2=T21×X1+T2p,T3=T31×X1+T3p,T4=X1(1)θ由0~360°循环,当Tk按图上方向设置时求解各杆最大轴拉力和轴压力:最大轴拉力T1=0,T2=249.878,T3=0,T4=205.401最大轴压力T1=226.743,T2=0,T3=237.196,T4=0(2)θ由0~360°循环,当Tk按图上反方向设置时求解各杆最大轴拉力和轴压力:最大轴拉力T1=226.744,T2=0,T3=237.196,T4=0最大轴压力T1=0,T2=249.879,T3=0,T4=205.401四、非工作状态下附墙杆内力计算此工况下塔机回转机构的制动器完全松开,起重臂能随风转动,故不计风荷载产生的扭转力矩。1、附着支座反力计算 计算简图剪力图得:RE=84.085kN2、附墙杆内力计算支座3处锚固环的水平内力Nw=RE=84.085kN。根据工作状态方程组Tk=0,θ由0~360°循环,求解各杆最大轴拉力和轴压力:最大轴拉力T1=31.719,T2=59.036,T3=59.442,T4=31.058最大轴压力T1=31.718,T2=59.036,T3=59.442,T4=31.058五、附墙杆强度验算格构柱参数格构柱截面类型四肢格构柱缀件形式缀条缀件间净距l01(mm)220格构柱截面边长a(mm)220格构柱分肢参数格构柱分肢材料L56X5分肢材料截面积A0(cm2)5.42分肢对最小刚度轴的回转半径iy0(cm)1.1分肢平行于对称轴惯性矩I0(cm4)16.02 分肢形心轴距分肢外边缘距离Z0(cm)1.57分肢材料强度设计值fy(N/mm2)235分肢材料抗拉、压强度设计值f(N/mm2)210格构柱缀件参数缀条材料L25X3缀条最小回转半径inim(cm)0.49缀条截面积Az(cm2)1.43附图如下:塔机附着格构柱截面1、杆件轴心受拉强度验算A=4A0=4×5.42×100=2168mm2σ=N/A=249878/2168=115.257N/mm2≤[f]=210N/mm2满足要求!2、格构式钢柱换算长细比验算杆件1的计算长度:L0=(a12+b12)0.5=9633.276mm 整个格构柱截面对X、Y轴惯性矩:Ix=4[I0+A0(a/2-Z0)2]=4×[16.02+5.42×(22/2-1.57)2]=1991.972cm4整个构件长细比:λx=λy=L0/(Ix/(4A0))0.5=963.3276/(1991.972/(4×5.42))0.5=100.499分肢长细比:λ1=l01/iy0=22/1.1=20分肢毛截面积之和:A=4A0=4×5.42×100=2168mm2构件截面中垂直于X轴的各斜缀条的毛截面积之和:A1x=2Az=2×143=286mm2格构式钢柱绕两主轴的换算长细比:λ0max=(λx2+40A/A1x)0.5=(100.4992+40×2168/286)0.5=101.996附墙杆1长细比:λ01max=101.996≤[λ]=150,查规范表得:φ1=0.542满足要求!附墙杆2长细比:λ02max=85.495≤[λ]=150,查规范表得:φ2=0.651满足要求!附墙杆3长细比:λ03max=81.746≤[λ]=150,查规范表得:φ3=0.676满足要求!附墙杆4长细比:λ04max=96.307≤[λ]=150,查规范表得:φ4=0.579满足要求!附墙杆1轴心受压稳定系数:σ1=N1/(φ1A)=226743/(0.542×2168)=192.964N/mm2≤[f]=210N/mm2满足要求!附墙杆2轴心受压稳定系数:σ2=N2/(φ2A)=249879/(0.651×2168)=177.047N/mm2≤[f]=210N/mm2满足要求!附墙杆3轴心受压稳定系数: σ3=N3/(φ3A)=237196/(0.676×2168)=161.846N/mm2≤[f]=210N/mm2满足要求!附墙杆4轴心受压稳定系数:σ4=N4/(φ4A)=205401/(0.579×2168)=163.631N/mm2≤[f]=210N/mm2满足要求!3、格构式钢柱分肢的长细比验算附墙杆1钢柱分肢的长细比:λ1=20≤0.7λ01max=0.7×101.996=71.397满足要求!附墙杆2钢柱分肢的长细比:λ2=20≤0.7λ02max=0.7×85.495=59.847满足要求!附墙杆3钢柱分肢的长细比:λ3=20≤0.7λ03max=0.7×81.746=57.222满足要求!附墙杆4钢柱分肢的长细比:λ4=20≤0.7λ04max=0.7×96.307=67.415满足要求!'
