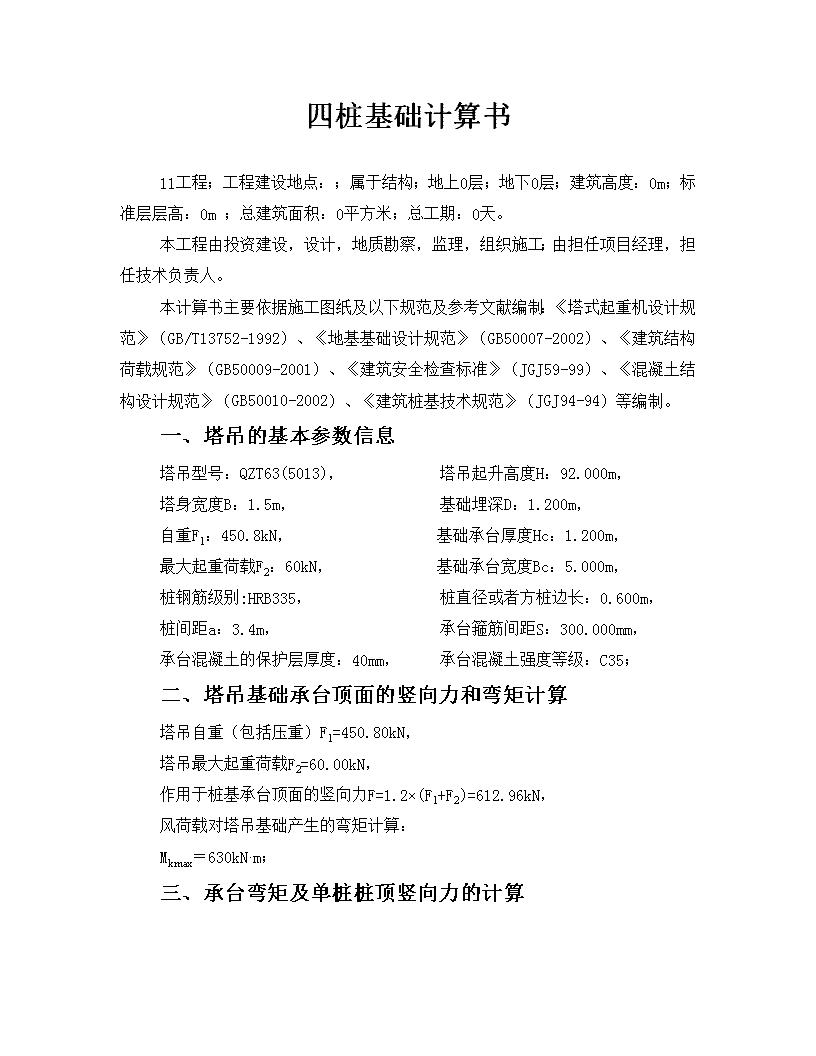

qtz63型塔吊四桩基础计算书

'四桩基础计算书11工程；工程建设地点：；属于结构；地上0层；地下0层；建筑高度：0m；标准层层高：0m；总建筑面积：0平方米；总工期：0天。本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《混凝土结构设计规范》（GB50010-2002）、《建筑桩基技术规范》（JGJ94-94）等编制。一、塔吊的基本参数信息塔吊型号：QZT63(5013)，塔吊起升高度H：92.000m，塔身宽度B：1.5m，基础埋深D：1.200m，自重F1：450.8kN，基础承台厚度Hc：1.200m，最大起重荷载F2：60kN，基础承台宽度Bc：5.000m，桩钢筋级别:HRB335，桩直径或者方桩边长：0.600m，桩间距a：3.4m，承台箍筋间距S：300.000mm，承台混凝土的保护层厚度：40mm，承台混凝土强度等级：C35；二、塔吊基础承台顶面的竖向力和弯矩计算塔吊自重（包括压重）F1=450.80kN，塔吊最大起重荷载F2=60.00kN，作用于桩基承台顶面的竖向力F=1.2×(F1+F2)=612.96kN，风荷载对塔吊基础产生的弯矩计算：Mkmax＝630kN·m；三、承台弯矩及单桩桩顶竖向力的计算 1.桩顶竖向力的计算依据《建筑桩技术规范》（JGJ94-94）的第5.1.1条，在实际情况中x、y轴是随机变化的，所以取最不利情况计算。Ni=(F+G)/n±Mxyi/∑yi2±Myxi/∑xi2其中n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=612.96kN；G──桩基承台的自重：G=1.2×(25×Bc×Bc×Hc)=1.2×(25×5.00×5.00×1.20)=900.00kN；Mx,My──承台底面的弯矩设计值，取882.00kN·m；xi,yi──单桩相对承台中心轴的XY方向距离a/20.5=2.40m；Ni──单桩桩顶竖向力设计值；经计算得到单桩桩顶竖向力设计值，最大压力：Nmax=(612.96+900)/4+882×2.404/(2×2.4042)=561.672kN。最小压力：Nmin=(612.96+900)/4-882×2.404/(2×2.4042)=194.808kN。不需要验算桩的抗拔2.承台弯矩的计算依据《建筑桩技术规范》（JGJ94-94）的第5.6.1条。Mx=∑NiyiMy=∑Nixi其中Mx,My──计算截面处XY方向的弯矩设计值；xi,yi──单桩相对承台中心轴的XY方向距离取a/2-B/2=0.95m； Ni1──扣除承台自重的单桩桩顶竖向力设计值，Ni1=Ni-G/n=336.67kN；经过计算得到弯矩设计值：Mx=My=2×336.67×0.95=639.68kN·m。四、承台截面主筋的计算依据《混凝土结构设计规范》(GB50010-2002)第7.2条受弯构件承载力计算。αs=M/(α1fcbh02)ζ=1-(1-2αs)1/2γs=1-ζ/2As=M/(γsh0fy)式中，αl──系数，当混凝土强度不超过C50时，α1取为1.0,当混凝土强度等级为C80时，α1取为0.94,期间按线性内插法得1.00；fc──混凝土抗压强度设计值查表得16.70N/mm2；ho──承台的计算高度：Hc-40.00=1160.00mm；fy──钢筋受拉强度设计值，fy=300.00N/mm2；经过计算得：αs=639.68×106/(1.00×16.70×5000.00×1160.002)=0.006；ξ=1-(1-2×0.006)0.5=0.006；γs=1-0.006/2=0.997；Asx=Asy=639.68×106/(0.997×1160.00×300.00)=1843.41mm2。由于最小配筋率为0.15%,所以构造最小配筋面积为:5000.00×1200.00×0.15%=9000.00mm2。建议配筋值：HRB335钢筋，18@135。承台底面单向根数36根。实际配筋值9162mm2。五、承台斜截面抗剪切计算依据《建筑桩技术规范》(JGJ94-94)的第5.6.8条和第5.6.11条，斜截面受剪承载力满足下面公式：γ0V≤βfcb0h0其中，γ0──建筑桩基重要性系数，取1.00；b0──承台计算截面处的计算宽度，b0=5000mm； h0──承台计算截面处的计算高度，h0=1160mm；λ──计算截面的剪跨比，λ=a/h0此处，a=(3400.00-1500.00)/2=950.00mm；当λ<0.3时，取λ=0.3；当λ>3时,取λ=3，得λ=0.82；β──剪切系数，当0.3≤λ＜1.4时，β=0.12/(λ+0.3)；当1.4≤λ≤3.0时，β=0.2/(λ+1.5)，得β=0.11；fc──混凝土轴心抗压强度设计值，fc=16.70N/mm2；则，1.00×561.67=561.672kN≤0.11×16.70×5000×1160/1000=10654.6kN；经过计算承台已满足抗剪要求，只需构造配箍筋！六、桩顶轴向压力验算依据《建筑桩技术规范》(JGJ94-94)的第4.1.1条，桩顶轴向压力设计值应满足下面的公式：γ0N≤fcA其中，γ0──建筑桩基重要性系数，取1.00；fc──混凝土轴心抗压强度设计值，fc=14.30N/mm2；A──桩的截面面积，A=2.83×105mm2。则，1.00×561671.82=5.62×105N≤14.30×2.83×105=4.04×106N；经过计算得到桩顶轴向压力设计值满足要求,只需构造配筋！七、桩竖向极限承载力验算依据《建筑桩基技术规范》(JGJ94-94)的第5.2.2-3条，单桩竖向承载力设计值按下面的公式计算：R=ηsQsk/γs+ηpQpk/γpQsk=u∑qsikliQpk=qpkAp其中R──复合桩基的竖向承载力设计值；Qsk──单桩总极限侧阻力标准值；Qpk──单桩总极限端阻力标准值；ηs,ηp──分别为桩侧阻群桩效应系数，桩端阻群桩效应系数； γs,γp──分别为桩侧阻抗力分项系数，桩端阻抗力分项系数；qsik──桩侧第i层土的极限侧阻力标准值；qpk──极限端阻力标准值；u──桩身的周长，u=1.885m；Ap──桩端面积,Ap=0.283m2；li──第i层土层的厚度；各土层厚度及阻力标准值如下表:序号土厚度(m)土侧阻力标准值(kPa)土端阻力标准值(kPa)抗拔系数土名称113.6218.000.000.70淤泥24.8050.00600.000.70粉土或砂土31.6070.001000.000.70粉土或砂土由于桩的入土深度为19.80m,所以桩端是在第3层土层。单桩竖向承载力验算:R=1.885×(13.62×18.00×1.02+4.80×50.00×1.02+1.38×70.00×1.02)/1.67+1.10×1000.00×0.283/1.67=8.54×102kN>N=561.672kN；上式计算的R的值大于最大压力561.67kN,所以满足要求!八、桩配筋计算1、桩构造配筋计算As=πd2/4×0.65%=3.14×6002/4×0.65%=1838mm22、桩抗压钢筋计算经过计算得到桩顶轴向压力设计值满足要求,只需构造配筋！3、桩受拉钢筋计算 桩不受拉力，不计算这部分配筋，只需构造配筋！建议配筋值：HRB335钢筋，1016。实际配筋值2011mm2。依据《建筑桩基设计规范》(JGJ94-94)，箍筋采用6－8@200-300mm，宜采用螺旋式箍筋；受水平荷载较大的桩基和抗震桩基，桩顶3-5d范围内箍筋应适当加密；当钢筋笼长度超过4m时，应每隔2m左右设一道12-18焊接加劲箍筋。桩锚入承台30倍主筋直径，伸入桩身长度不小于10倍桩身直径，且不小于承台下软弱土层层底深度。'
