连续梁临时固结计算书

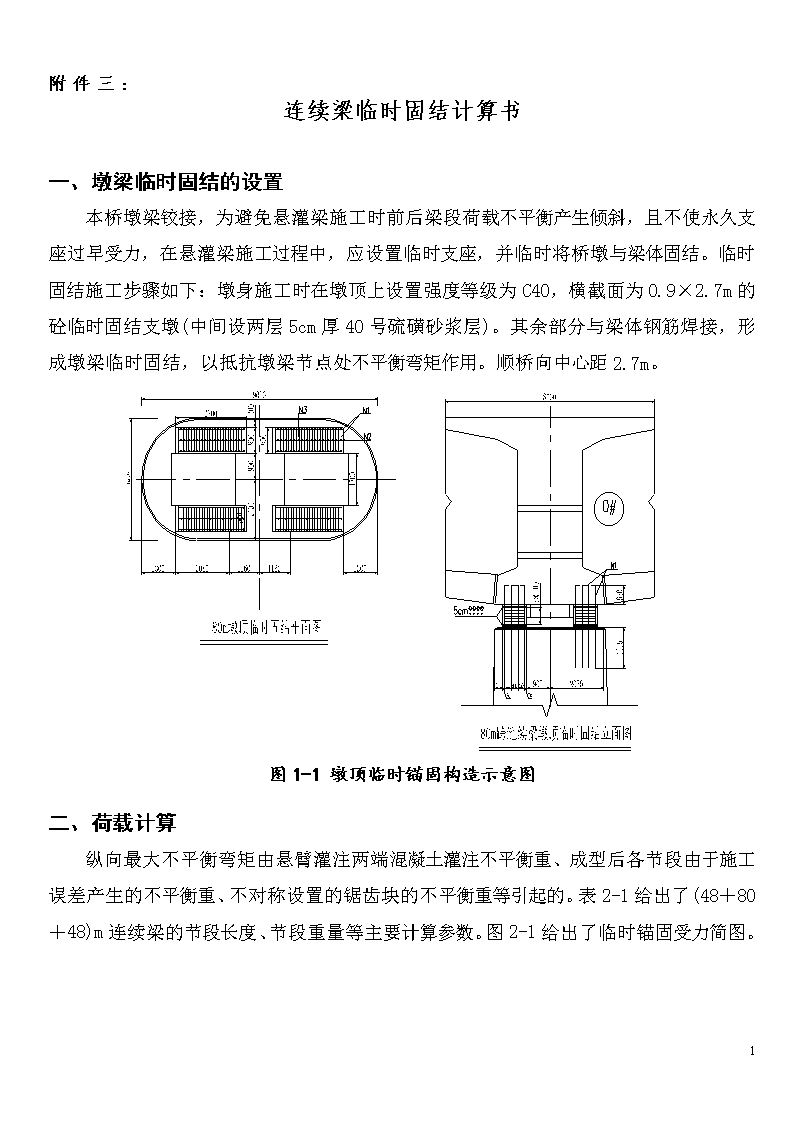

'附件三：连续梁临时固结计算书一、墩梁临时固结的设置本桥墩梁铰接，为避免悬灌梁施工时前后梁段荷载不平衡产生倾斜，且不使永久支座过早受力，在悬灌梁施工过程中，应设置临时支座，并临时将桥墩与梁体固结。临时固结施工步骤如下：墩身施工时在墩顶上设置强度等级为C40，横截面为0.9×2.7m的砼临时固结支墩(中间设两层5cm厚40号硫磺砂浆层)。其余部分与梁体钢筋焊接，形成墩梁临时固结，以抵抗墩梁节点处不平衡弯矩作用。顺桥向中心距2.7m。图1-1墩顶临时锚固构造示意图二、荷载计算纵向最大不平衡弯矩由悬臂灌注两端混凝土灌注不平衡重、成型后各节段由于施工误差产生的不平衡重、不对称设置的锯齿块的不平衡重等引起的。表2-1给出了(48＋80＋48)m连续梁的节段长度、节段重量等主要计算参数。图2-1给出了临时锚固受力简图。4 图2-1临时锚固受力简图表2-1跨径(48＋80＋48m)连续梁阶段荷载统计表梁段长度（cm）体积（m3）重量（t）悬臂长度（m）悬臂弯矩（t-m）0#段400114.035296.52593.01#段30058.000150.85.5829.42#段30052.590136.78.51162.23#段30050.780132.011.51518.34#段35055.770145.014.752138.85#段35053.220138.418.252525.36#段35051.060132.821.752887.47#段35045.520118.425.252988.48#段40047.340123.1293569.49#段40046.360120.5333977.710#段40046.870121.9374508.9挂篮自重　　70.0392730.0　　　1686.0　29428.9在主跨结构合拢前，梁体应支撑于临时支撑上。另外，施工中的不平衡弯矩，也由临时支座处的精轧螺纹钢承担。在结构最大双悬臂状态，劲性骨架锁定前，临时压重已经加载，为临时支座受力的最不利状态。由于上部结构自重产生的临时支座竖向反力为(考虑了挂篮自重、压重自重)：4 在结构最大双悬臂状态，考虑一侧各节段混凝土自重超重5%，并考虑另外一侧挂篮与梁段混凝土掉落(考虑1.2的冲击系数)，由此产生的不平衡弯矩为最不利受力状态。其弯矩为：临时支座中心距2.7m，由于不平衡弯矩导致临时支座处的竖向力为：三、临时锚固的检算连续梁在悬灌施工过程中由于在不同工况下，施工管理与控制差异、认为操作的不准确等因素，连续梁会产生一定的不平衡力矩，本段（48＋80＋48）m悬灌连续梁不平衡力矩约为10158.1t·m。(1)锚固材料的选用考虑采用Ф32精轧螺纹钢，其材料属性为：截面面积A=804.2mm2,标准强度为830MPa，弹性模量取2×106Mpa。锚下张拉控制应力为747Mpa，单根力=804.2×747=600.7kN。(2)需要的精轧螺纹钢的数量取临时支座中心距2.7m作为计算受力间距，则单根螺纹钢提供的抗力为：考虑两倍的抗倾覆安全系数，则抗拔需要螺纹钢根数：4 抗倾覆需要螺纹钢根数：需要的精轧螺纹钢根数为：建议精轧螺纹钢每个临时支座布置3排，每排布置26根，这样单侧两个临时支座的数量为：单个桥墩共计：抗倾覆安全系数：(3)支座承压计算临时支座的横截面尺寸为0.8×2.7m，最大竖向力为5478.2t，则支座砼压应力为：小于规范规定的C40砼的容许压应力18.4MPa。4'
