彩钢板活动房计算书

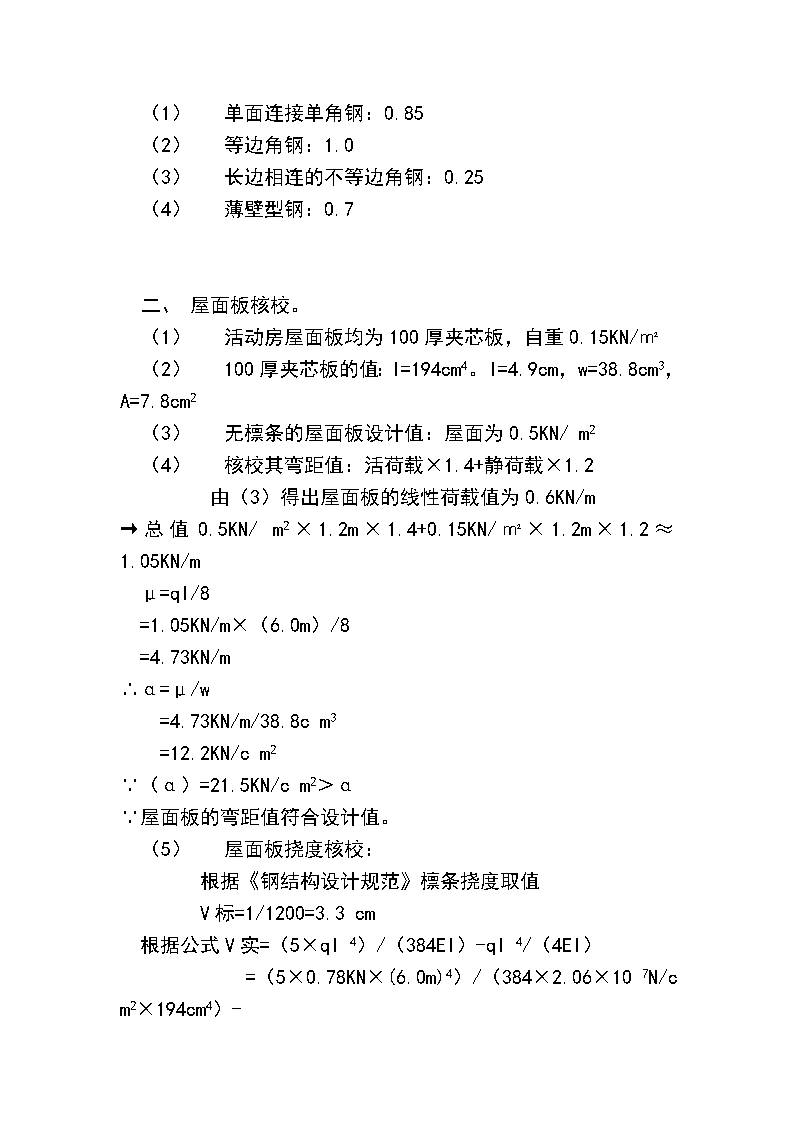

'彩钢板活动房计算书 结构计算书（彩钢夹芯板组合房）一、本工程为临时民用住房或办公用房。采用彩钢夹芯板，轻钢结构件和薄型RC砼板混合结构组成。基础为配筋砼独立柱基，钢柱为薄壁矩型方管和角钢组合桁架梁承受楼面荷载，楼承板采用30*450*900钢筋混凝土预制板C25。屋面100厚彩钢夹芯板，外墙板和隔墙板分别为75厚、50厚彩钢夹芯板，构件间用抽心铆钉和自钻自钉固定，间距3600mm。1、其设计为荷载值：（1）屋面：静荷载：0.15KN/㎡（2）屋面：活荷载：0.2KN/㎡（3）雪荷载：0.2KN/㎡（4）基本风压：0.55KN/㎡地面粗糙度类别B类（5）楼面静荷载：0.75KN/㎡楼面活荷载：2.0KN/㎡2、结构用钢，钢材强度设计值。（1）抗压，抗拉和抗弯值：215N/mm2（2）抗剪：125N/mm2（3）刨平顶紧后承压：325N/mm23、焊缝连接强度设计值（焊接焊条均为E43型）（1）对接焊缝抗压：215N/mm2（2）对接焊缝抗拉：215N/mm2（3）对接焊缝抗剪：125N/mm2（4）角焊缝抗压，抗拉，抗剪：160N/mm24、普通螺栓（C级）连接强度设计值。（1）抗拉，抗弯：170N/mm2（2）抗剪：130N/mm25、强度设计值折减系数。 （1）单面连接单角钢：0.85（2）等边角钢：1.0（3）长边相连的不等边角钢：0.25（4）薄壁型钢：0.7二、屋面板核校。（1）活动房屋面板均为100厚夹芯板，自重0.15KN/㎡（2）100厚夹芯板的值：I=194cm4。I=4.9cm，w=38.8cm3，A=7.8cm2（3）无檩条的屋面板设计值：屋面为0.5KN/m2（4）核校其弯距值：活荷载×1.4+静荷载×1.2由（3）得出屋面板的线性荷载值为0.6KN/m→总值0.5KN/m2×1.2m×1.4+0.15KN/㎡×1.2m×1.2≈1.05KN/mμ=ql/8=1.05KN/m×（6.0m）/8=4.73KN/m∴α=μ/w=4.73KN/m/38.8cm3=12.2KN/cm2∵（α）=21.5KN/cm2＞α∵屋面板的弯距值符合设计值。（5）屋面板挠度核校：根据《钢结构设计规范》檩条挠度取值V标=1/1200=3.3cm根据公式V实=（5×ql4）/（384EI）-ql4/（4EI）=（5×0.78KN×(6.0m)4）/（384×2.06×107N/cm2×194cm4）- (0.78KN×（1.2m）4)/（4×2.06×10N/cm2×194cm4）=3.19cm∵V标＞V实∴屋面板挠度设计值合理。一、上层墙面板的强度校核。（1）根据计算作出墙面板的最大压力为N压=4.493KN上层墙面板夹芯板的设计值为：I=109cm4，I=3.7cm，w=29.1cm3Φ=0.5，A=7.8c㎡杆件的长细比为L/I=77由于墙面板为硬质砼板，所以杆件的长细比视其为支撑性整体，λ实=77＜80∴杆件的长细比合理（2）上层墙面板的稳定性：N屈=π2EA/φλ2=π2×2.06×104KN/cm2×7.8c/0.5×772=68.68KN∵N屈＞N实=4.493KN∴上层墙面板的设计值合理二、楼面梁（桁架）的校核（1）根据规范计算得出楼面的荷载值2.0KN/m2×1.4+0.75KN/m2×1.2=3.7KN/m2楼面桁架梁其斜缀条为∠25*3角钢焊接，其斜度在40°~70°的范围内，合乎规范。缀条的设计值为I=0.82cm4,I=0.76cm,w=0.46cm3∠=500mm,A=1.432λ=I/I=40.65＜80 ∴缀条的长细比合理缀条的距离900/4=225cm＜40*1.23∴缀条的间距合理(2)楼面梁(桁架)强度的校核桁架设计值I=2290cm4,I=23.25cm,ω=97.45cm3A=4.2cm2根据楼面荷载值计算得出楼面桁架的线性荷载值3.7KN/m2×0.9m=3.33KN/m→M=ql2/8=33.3KN/M(6.0m)2/8M=14.99KN/mō=M/ω=149.90N/cm/97.45cm3=1.53822N/cm2=153.822N/m2（ō）=215N/mm2＞153.822N/mm2所以桁架的强度设计值合理(3)楼面桁架挠度值校核V标=1/250=2.4cmV实=5ql4/3842.75×0.9=2.475kn/mV实=5×2.475kn/m×(6.0m)4/384×2.06×104kn/cm2×2290cm2=0.885cm∵V实＜V标∴楼面桁架的设计值合理一、下层立柱校核根据计算得出下层主柱的最大压力N=2.274+8.2125=11.0865kn 下层立柱的设计值I=173cm4ω=34.62cm3I=3.92cmA=11.25cm2λ=L/i=79.1λ=79.1＜80所以立柱长细比合理N屈=π2EA/φλ2=3.142×2.06×104KN×2.87/1.07×(108.01)2=46.69KN∵N屈＞N实∴下层立柱的设计值合理1、楼面框架的校核根据设计得出楼面框架的线性荷载值取值27.5562kn/cm框架的设计取I=5946.5cA=11cI=23.25ω=253.04<1>强度校核μ=ql2/8=27.56KN/m×（3.6m）2/8=44.65KN/m∴α=μ/w=44.65KN/m/253.04cm3=176.45KN/mm∵（α）=215N/m＞α∵框架梁的设计值合理。<2>框架梁挠度的校核V标=1/250=1.44cmV实=5/384×ql4/EXI=5/384×27.5562kn/m×(3.6m)4/2.06×104kn/cm2× 5946.5cm4=0.492cm∵V实＜V标∴框架梁挠义设计值合理一、走廊挑梁的校核根据设计得出挑梁的线性荷载取值q=3KN/m挑梁的设计值I=926.2A=14.85ω=61.76μ=ql2/2=3×1.22/2=2.16KN/m∴α=μ/w=2.16KN/m/61.76cm3=34.97N/mm2∵（α）=215N/mm2＞24.28N/mm2∴挑梁的设计值合理<2>挑梁挠度校核V标=1/250=0.4cmV实=ql4/8EI=3N/Mx1.24/8×2.06×104cm×926.2cm4=0.2822cm∴V实＜V标故挑梁挠义设计值合理二、楼面普通（C级）螺栓的校核框架梁与立柱之间为绞接∵6=49.6/A6=49.6/5XA26=49.6KN/5.65226=87.75N/mm2 ∴（6）=＞（6）故可一、横墙抗风效核取出单元间计算可识其为悬臂构件∵Wk=B2MsM2Wo=1.0*0.9*1.0*70=0.63KN/m取值算宽度3.6米,计算高度Ho=3.1+2.85=5.95M,抗风深度Lm=6.0m传到B点之抗风垂直度.A:屋面板=0.11KN/mB:基础自重=8.0KNC:钢件重=0.3KN/mD:墙面板=0.10KN/mE:隔墙板=0.08KN/mF:楼承板=1.25KN/mMg=0.11KN/㎡*3.6m*6m*6m*0.5+8.0KN*6.0m+0.3KN/㎡*3.6m*6m*6m*0.5+0.1KN/㎡3.6*5.9m*6m+0.08KN/㎡*3.6m*6m*6m*0.5+1.25KN/㎡*3.6m*6m*6m*0.5Mg=173.5KN.m有风引起时倾覆弯矩M=0.63KN/㎡*3.6*5.952*0.5=39.47KN.m由屋面、墙面、横墙、楼面自重克制的抗风底抗拒：K=M右/M左=173.5/39.47=4.39∵K＞1.5 ∴“安全”稳定可靠。'
