施工现场临时用电计算书

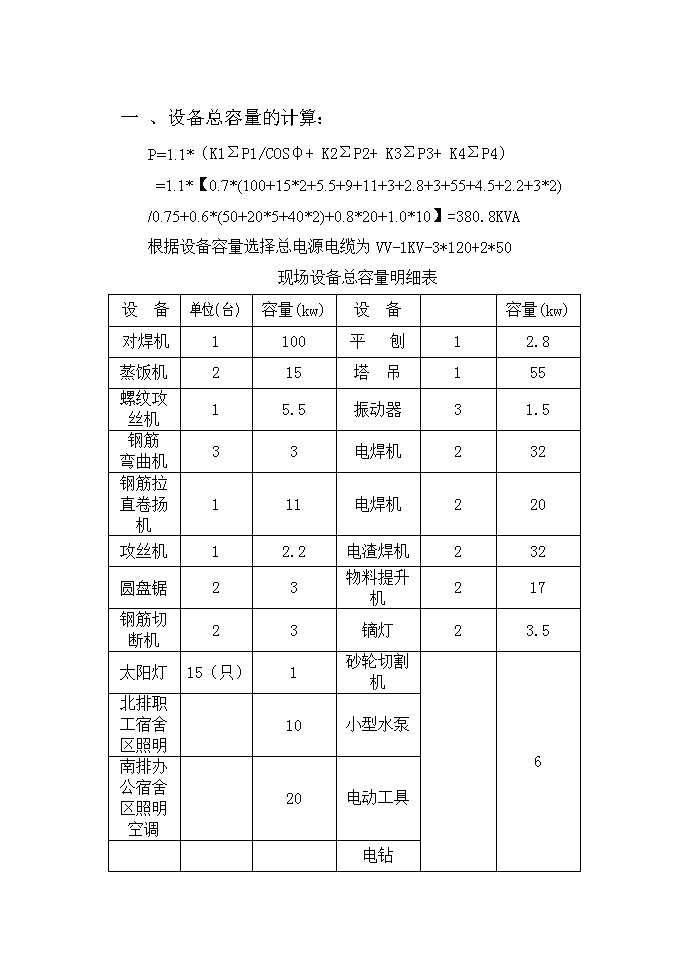

'一、设备总容量的计算：P=1.1*（K1ΣP1/COSφ+K2ΣP2+K3ΣP3+K4ΣP4）=1.1*【0.7*(100+15*2+5.5+9+11+3+2.8+3+55+4.5+2.2+3*2)/0.75+0.6*(50+20*5+40*2)+0.8*20+1.0*10】=380.8KVA根据设备容量选择总电源电缆为VV-1KV-3*120+2*50现场设备总容量明细表设备单位(台)容量(kw)设备容量(kw)对焊机1100平刨12.8蒸饭机215塔吊155螺纹攻丝机15.5振动器31.5钢筋弯曲机33电焊机232钢筋拉直卷扬机111电焊机220攻丝机12.2电渣焊机232圆盘锯23物料提升机217钢筋切断机23镝灯23.5太阳灯15（只）1砂轮切割机6北排职工宿舍区照明10小型水泵南排办公宿舍区照明空调20电动工具电钻 一、配电干线布局：1、从现场东侧的配电房架空明敷一根VV-1KV-3*120+1*50电缆至总配电箱，其分配电箱均从总配电箱中引出共3根，2VV-1KV-3*70+2*35、VV-1KV-3*50+2*35。所有电缆均为架空明敷至现场各配电点，详见总平面布置图。2、总配电箱设在靠近电源的位置，分配电箱布置在用电设备相对集中或靠近大型机械的位置。3、分配电箱与开关箱距离不超过30M，开关箱与其控制的固定式用电设备的水平距离不宜超过3M。二、配电箱的选择及安装：1、配电箱、开关箱必须防雨、防尘。2、配电箱、开关箱采用铁质材料制作，铁板厚度δ>1.5㎜,喷至桔黄色统一颜色油漆,刷至触电危险标记,并贴至“中国建筑”的字样及标志,各配电箱单独编号。3、开关箱的控制开关必须实行一机一闸一保制，严禁用一个开关电器，直接控制二台及二台以上的用电设备。（一保即漏电保护器） 1、配电箱开关箱内的电器开关应安装在金属或非木质绝缘板上，按规定的位置固定牢固，排列整齐，不得歪斜、松动。2、配电箱、开关箱内的接线线径应与容量相符，绝缘不得破损，线芯不得外露，螺丝不得松动。3、配电箱、开关箱内的工作零线与保护接地线严格分开。4、各配电箱、开关箱在使用过程中必须严格按操作顺序进行：送电：总配电箱→分配电箱→开关箱→用电器停电：用电器→开关箱→分配电箱→总配电箱一、接地与防雷：1、在施工现场采用TN-S保护接地系统，即中性线直接接地。2、所有用电设备及用电器的金属外壳均与箱内保护接地线贯通。3、作防雷接地的电气设备必须同时作重复接地，同一台电气设备的重复接地与防雷接地 可使用同一接地线，接地电阻应>≯10Ω。1、保护接地线不得装设开关及保险丝，其截面不小于工作零线截面。一、用电管理措施：1、所有配电箱均应标明其名称用途。2、项目机电工长及电工值班人员应经常进行安全巡视，同时定期（每半月）组织项目人员进行一次安全大检查，查出事故隐患，应立即整改。配电箱应配锁，由值班电工负责。3、配电房及配电箱必须配灭火器，并编号管理。对特别的隐患及违章，安全员有权停工，限期整改。4、电工必须持证上岗，工程中安装、维修或拆除临时用电，必须有电工完成，严禁乱拉乱接。5、施工现场的配电箱及开关箱电缆线应定期进行检查、维修，专业电工检查、维修时，必须按规定穿戴绝缘鞋、手套，及绝缘工具。6、施工中从配电箱中接出的电器，电工每天应进行巡视检查及维修整改，防患于未然。 1、属用电管理措施范畴，所有箱内的漏电保护器每天均作漏电试，验保证动作灵敏、运行可靠。'
