《江西500千伏抚州输变电工程水土保持方案报告书》

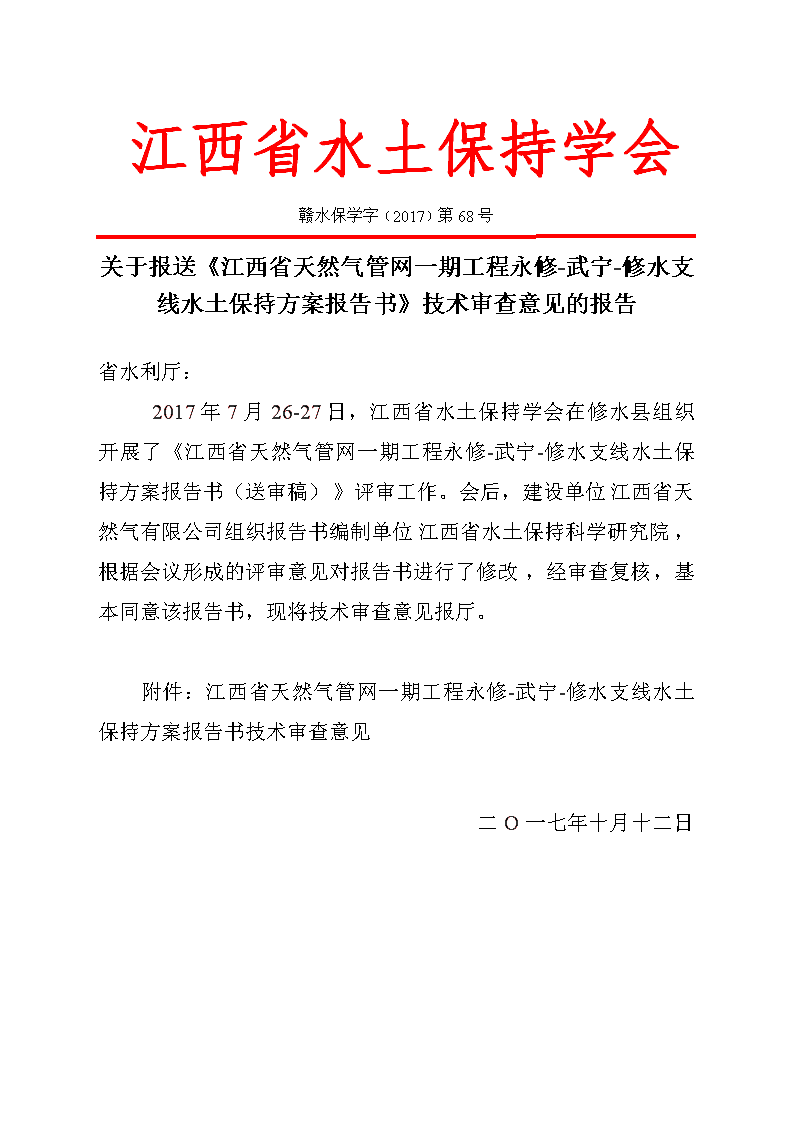

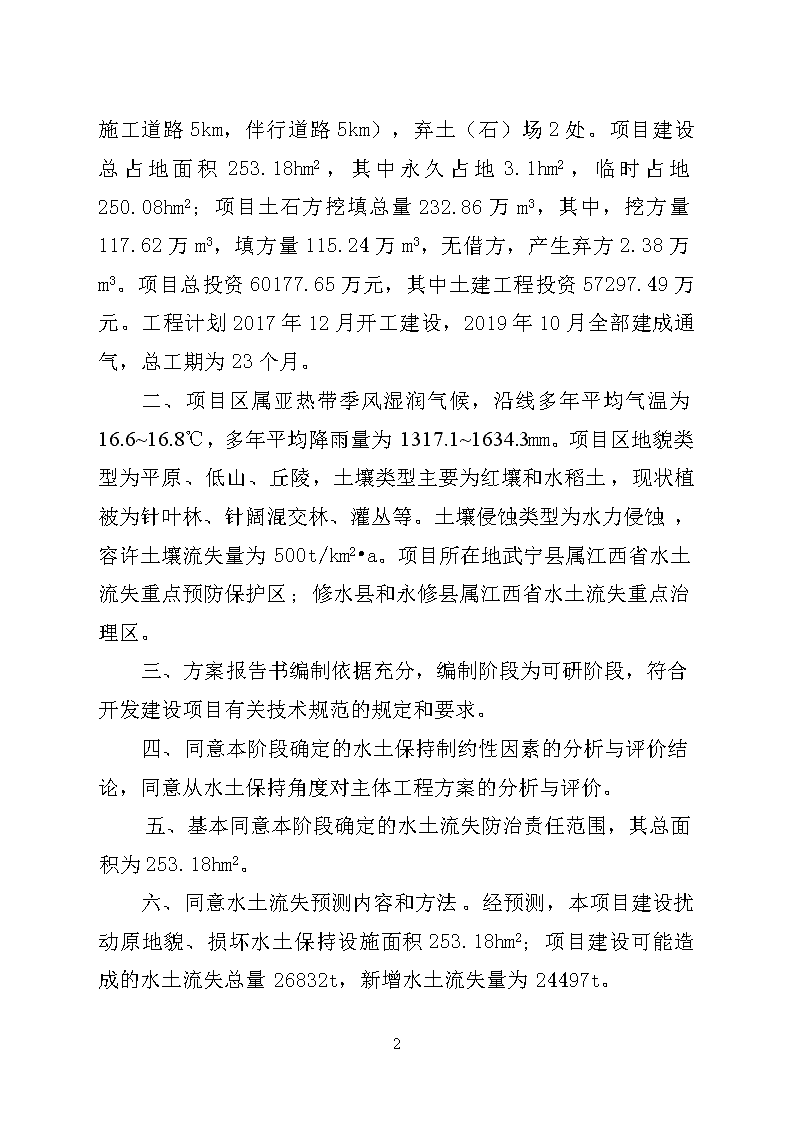

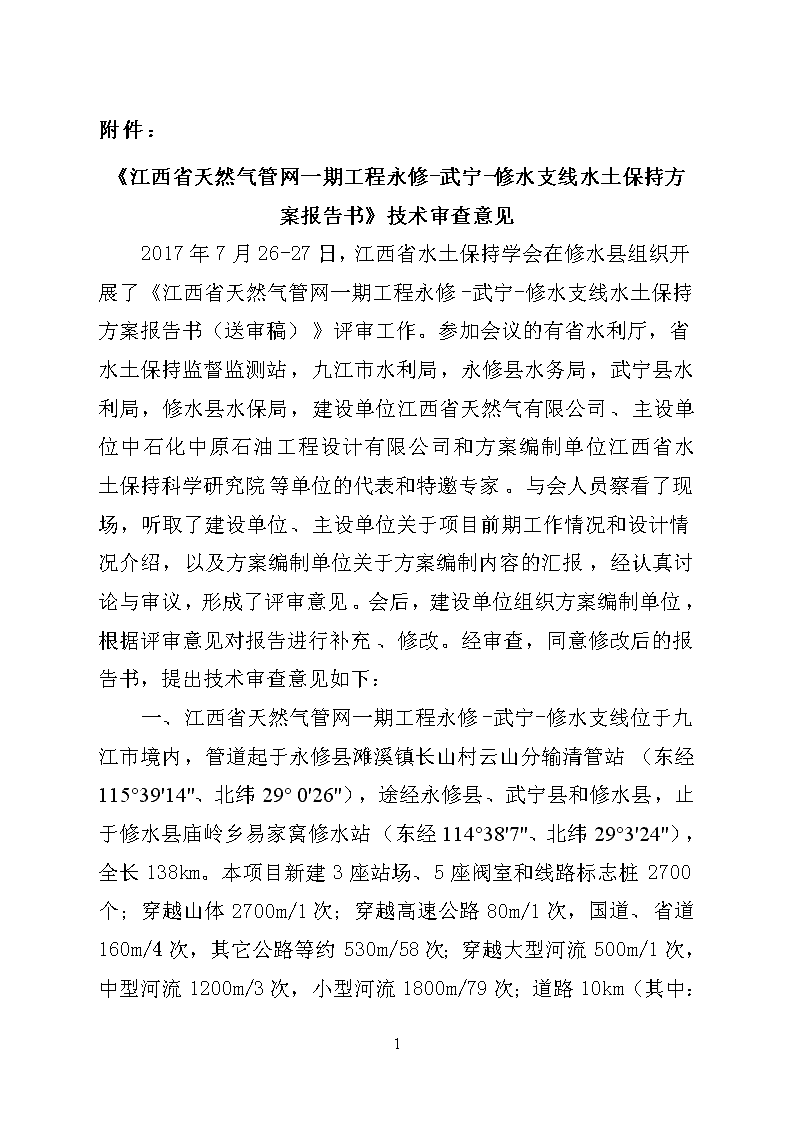

'江西省水土保持学会赣水保学字〔2017〕第68号关于报送《江西省天然气管网一期工程永修-武宁-修水支线水土保持方案报告书》技术审查意见的报告省水利厅：2017年7月26-27日，江西省水土保持学会在修水县组织开展了《江西省天然气管网一期工程永修-武宁-修水支线水土保持方案报告书（送审稿）》评审工作。会后，建设单位江西省天然气有限公司组织报告书编制单位江西省水土保持科学研究院，根据会议形成的评审意见对报告书进行了修改，经审查复核，基本同意该报告书，现将技术审查意见报厅。附件：江西省天然气管网一期工程永修-武宁-修水支线水土保持方案报告书技术审查意见二O一七年十月十二日 附件：《江西省天然气管网一期工程永修-武宁-修水支线水土保持方案报告书》技术审查意见2017年7月26-27日，江西省水土保持学会在修水县组织开展了《江西省天然气管网一期工程永修-武宁-修水支线水土保持方案报告书（送审稿）》评审工作。参加会议的有省水利厅，省水土保持监督监测站，九江市水利局，永修县水务局，武宁县水利局，修水县水保局，建设单位江西省天然气有限公司、主设单位中石化中原石油工程设计有限公司和方案编制单位江西省水土保持科学研究院等单位的代表和特邀专家。与会人员察看了现场，听取了建设单位、主设单位关于项目前期工作情况和设计情况介绍，以及方案编制单位关于方案编制内容的汇报，经认真讨论与审议，形成了评审意见。会后，建设单位组织方案编制单位，根据评审意见对报告进行补充、修改。经审查，同意修改后的报告书，提出技术审查意见如下：一、江西省天然气管网一期工程永修-武宁-修水支线位于九江市境内，管道起于永修县滩溪镇长山村云山分输清管站（东经115°39"14"、北纬29°0"26"），途经永修县、武宁县和修水县，止于修水县庙岭乡易家窝修水站（东经114°38"7"、北纬29°3"24"8 ），全长138km。本项目新建3座站场、5座阀室和线路标志桩2700个；穿越山体2700m/1次；穿越高速公路80m/1次，国道、省道160m/4次，其它公路等约530m/58次；穿越大型河流500m/1次，中型河流1200m/3次，小型河流1800m/79次；道路10km（其中：施工道路5km，伴行道路5km），弃土（石）场2处。项目建设总占地面积253.18hm2，其中永久占地3.1hm2，临时占地250.08hm2；项目土石方挖填总量232.86万m3，其中，挖方量117.62万m3，填方量115.24万m3，无借方，产生弃方2.38万m3。项目总投资60177.65万元，其中土建工程投资57297.49万元。工程计划2017年12月开工建设，2019年10月全部建成通气，总工期为23个月。二、项目区属亚热带季风湿润气候，沿线多年平均气温为16.6~16.8℃，多年平均降雨量为1317.1~1634.3mm。项目区地貌类型为平原、低山、丘陵，土壤类型主要为红壤和水稻土，现状植被为针叶林、针阔混交林、灌丛等。土壤侵蚀类型为水力侵蚀，容许土壤流失量为500t/km2•a。项目所在地武宁县属江西省水土流失重点预防保护区；修水县和永修县属江西省水土流失重点治理区。三、方案报告书编制依据充分，编制阶段为可研阶段，符合开发建设项目有关技术规范的规定和要求。四、同意本阶段确定的水土保持制约性因素的分析与评价结论，同意从水土保持角度对主体工程方案的分析与评价。五、基本同意本阶段确定的水土流失防治责任范围，其总面积为253.18hm2。六、同意水土流失预测内容和方法。经预测，本项目建设扰动原地貌、损坏水土保持设施面积253.18hm2；项目建设可能造成的水土流失总量26832t，新增水土流失量为24497t。8 七、本工程途经的省级水土流失重点预防区采用一级防治标准，省级水土流失重点治理区采用二级防治标准。至设计水平年（2020年），水土流失防治具体目标为：扰动土地整治率达到95%、水土流失总治理度达到97%、土壤流失控制比达到1.0、拦渣率达到95%、林草植被恢复率达到99%、林草覆盖率达到27%。八、基本同意水土流失防治分区划分。本项目结合地貌类型，划分为平原区和低山丘陵区2个一级防治区，再根据工程组成、施工工艺、用途取向及造成水土流失的主导因子等，每个一级防治分区内再分二级防治分区。其中，平原区分为站场阀室、管道作业带和管道穿跨越3个二级水土流失类型防治区，低山丘陵区划分为站场阀室、管道作业带、管道穿跨越、道路和弃土（石）场等5个二级防治区。九、基本同意水土流失防治措施体系及总体布局，基本同意各分区防治措施布设，后续应进一步深化拦挡、护坡工程等措施设计，保障工程安全。主要防治措施为：一、平原区1.站场阀室防治区包括1座站场、标志桩、警示带567个，总占地面积0.86hm2。本区水土流失防治重点是做好土地整治工程、排水工程、拦挡护坡工程和绿化工程。2.管道作业带防治区8 长度21.84km（不含管道穿跨越），总占地面积39.31hm2。本区水土流失防治重点是做好表土防护、拦挡防护工程、临时排水工程、土地整治工程和植被恢复工程。3.管道穿跨越防治区包括顶管穿越1次，开挖穿越23次，总占地面积0.94hm2。。本区水土流失防治重点是做好土地整治工程、排水工程、拦挡护坡工程和绿化工程。二、低山丘陵区1.站场阀室防治区包括3座站场、5座阀室、标志桩、警示带2133个，总占地面积2.22hm2。本区水土流失防治重点是做好土地整治工程、排水工程、拦挡护坡工程和绿化工程。2.管道作业带防治区长度109.19km（不含管道穿跨越），总占地面积196.54hm2。本区水土流失防治重点是做好表土防护、拦挡防护工程、临时排水工程、土地整治工程和植被恢复工程。3.管道穿跨越防治区包括隧道穿越1次，顶管穿越3次，定向钻穿越4次，开挖穿越114次，总占地面积5.31hm2。本区水土流失防治重点是做好土地整治工程、排水工程、拦挡护坡工程和绿化工程。4.道路防治区8 整修施工便道5km，改扩建伴行道路5km，总占地面积5.0hm2。本区水土流失防治重点是做好表土防护、拦挡工程、护坡工程、临时排水工程、土地整治工程和植被恢复工程5.弃土（石）场防治区共2个弃土（石）场，总占地面积3.0hm2。本区水土流失防治重点是做好表土的防护、拦挡工程、护坡工程、排水工程和植被恢复工程。十、本方案实施进度安排基本可行，项目计划于2017年12月开工建设，2019年10月全部建成通气。十一、水土保持监测内容全面、监测方法基本可行。本方案水土保持监测时段从施工准备开始，至设计水平年结束，监测时段为35个月。本工程主要采用定位观测和调查监测法进行监测，共布设8个观测样地监测点，16个调查样地监测点。十二、水土保持投资估算的编制原则、依据及方法，符合有关规定要求。本项目水土保持工程总投资4426.94万元。其中：工程措施费2943.06万元，植物措施费267.83万元，临时措施费294.44万元，独立费用432.18万元（含水土保持监理费81.60万元，水土保持监测费139.18万元），基本预备费236.25万元，水土保持补偿费253.18万元。8 江西省天然气管网一期工程永修-武宁-修水支线水土保持方案特性表项目名称江西省天然气管网一期工程永修-武宁-修水支线流域管理机构长江水利委员会涉及省区江西省涉及地市或个数九江市涉及县市或个数永修县、武宁县、修水县项目规模线路长138km总投资（万元）60177.65土建投资（万元）57297.49动工时间2017年12月完工时间2019年10月设计水平年2020年项目组成建设区域面积（hm2）挖方量（万m3）填方量（万m3）调入（万m3）调出（万m3）借方（万m3）弃方（万m3）站场阀室3.081.192.341.15------管道作业带235.85102100.85--1.15----管道穿跨越6.256.934.55------2.38道路5.07.57.5--------弃土（石）场3.0------------合计253.18117.62115.241.151.15--2.38国家或省级防治区类型省级水土流失重点预防保护、重点治理区地貌类型平原、低山、丘陵土壤类型红壤、水稻土气候类型亚热带湿润季风气候植被类型亚热带常绿阔叶林原地貌土壤侵蚀模[t/km2.a]670防治责任范围面积（hm2）253.18土壤容许流失量[t/km2.a]500项目建设区（hm2）253.18扰动地表面积（hm2）253.18直接影响区（hm2）0损坏水保设施面积（hm2）253.18水土流失预测总量（t）26832新增水土流失量（t）24497新增水土流失的主要区域管道作业带、管道穿跨穿越防治目标扰动土地整治率（%）95水土流失总治理度（%）97土壤流失控制比1.0拦渣率(%)95林草植被恢复率(%)99林草覆盖率(%)27防治措施分区工程措施植物措施临时措施平原岗地区站场阀室防治区场地平整3820m3，表土回填2400m3，铺碎石7000m2，排水沟380m园林绿化3600m2，草皮护坡220m2，栽植行道树91株表土剥离2400m3，装土草袋挡土墙113m，苫布覆盖800m2，排水沟360m，沉沙池2个管道作业带防治区复耕27.76hm2，场地平整22.29hm2，表土回填2.32万m3；种草10.92hm2，造林种草4.37hm2，恢复成园地7.0hm2；表土剥离2.32万m3，装土草袋挡土墙352m，苫布覆盖53515m2；排水沟21840m，沉沙池55个。管道穿跨越防治区复耕0.5hm2，场地平整0.20hm2，表土回填0.19万m3；造林种草0.20hm2；表土剥离0.19万m3，装土草袋挡土墙243m，苫布覆盖3696m2，临时排水沟139m，临时沉沙池2个低山丘陵区站场阀室防治区场地平整5850m2，表土回填0.44m3，铺碎石9186m2，排水沟800m园林绿化5850m2，骨架植草护坡800m2，草皮护坡360m2，栽植行道树181株；表土剥离4400m3，装土草袋挡土墙153m，苫布覆盖1827m2，排水沟720m，沉沙池4个管道作业带防治区复耕78.02hm2，场地平整93.04hm2，表土回填9.47万m3，截（排）水沟98271m种草54.6hm2，造林种草23.39hm2，恢复成园地15.05hm2表土剥离9.47万m3，装土草袋挡土墙711m，苫布覆盖31567m2，临时排水沟725m，临时沉沙池4个8 管道穿跨越防治区复耕2.76hm2，场地平整2.55hm2，表土回填0.43万m3造林种草0.69hm2，恢复成园地0.36hm2；种草1.5hm2表土剥离0.43万m3，装土草袋挡土墙151m，苫布覆盖1433m2，临时排水沟2000m，沉淀池4个，临时沉沙池20个。道路防治区排水沟10000m，沉沙池25个种草2.20hm2，草皮护坡0.8hm2苫布覆盖0.8hm2弃土（石）场防治区场地平整2.8hm2，表土回填0.60万m3，浆砌石挡墙250m，截水沟125m，急流槽50m，台面排水沟196m，沉沙池4个，挡水埂48m草皮护坡0.48hm2，造林种草2.32hm2表土剥离0.90万m3，装土草袋挡土墙270m，苫布覆盖1600m2投资（万元）2943.06267.83294.44水土保持总投资（万元）4426.94独立费用（万元）432.18水土保持监理费（万元）81.60监测费（万元）139.18补偿费（万元）253.18方案编制单位江西省水土保持科学研究院建设单位江西省天然气有限公司单位负责人及电话刘艳（0791-88828188）法定代表人及电话何国群（0791-88181707）地址南昌市青山湖南大道290号地址江西省南昌市火炬大街201号创新大厦邮编330029邮编330996联系人及电话李英（0791-88828110）联系人/电话张莹（15970627531）传真0791-88828185传真0791-88112833电子邮箱jxsbs8@163.com电子邮箱195048559@qq.com8 江西省水土保持学会发文处理单签发：核稿：会稿：主办单位和拟稿人：标题：关于报送《江西省天然气管网一期工程永修-武宁-修水支线水土保持方案报告书》技术审查意见的报告主送单位：省水利厅抄报单位：抄送单位：附件：主题词：密级：印数：打字：校对：赣水保学字（2017年）第68号2017年10月12日封发8'
