月潭水库工程临时用电施工组织设计 (终版

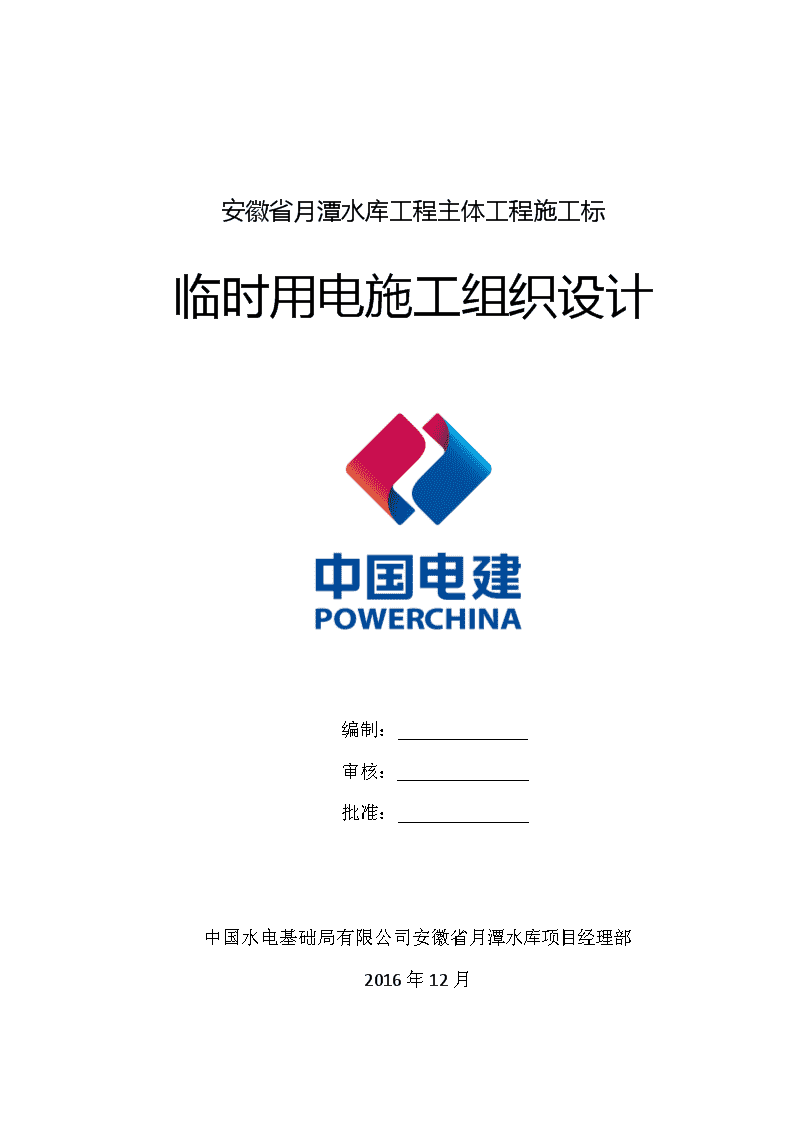

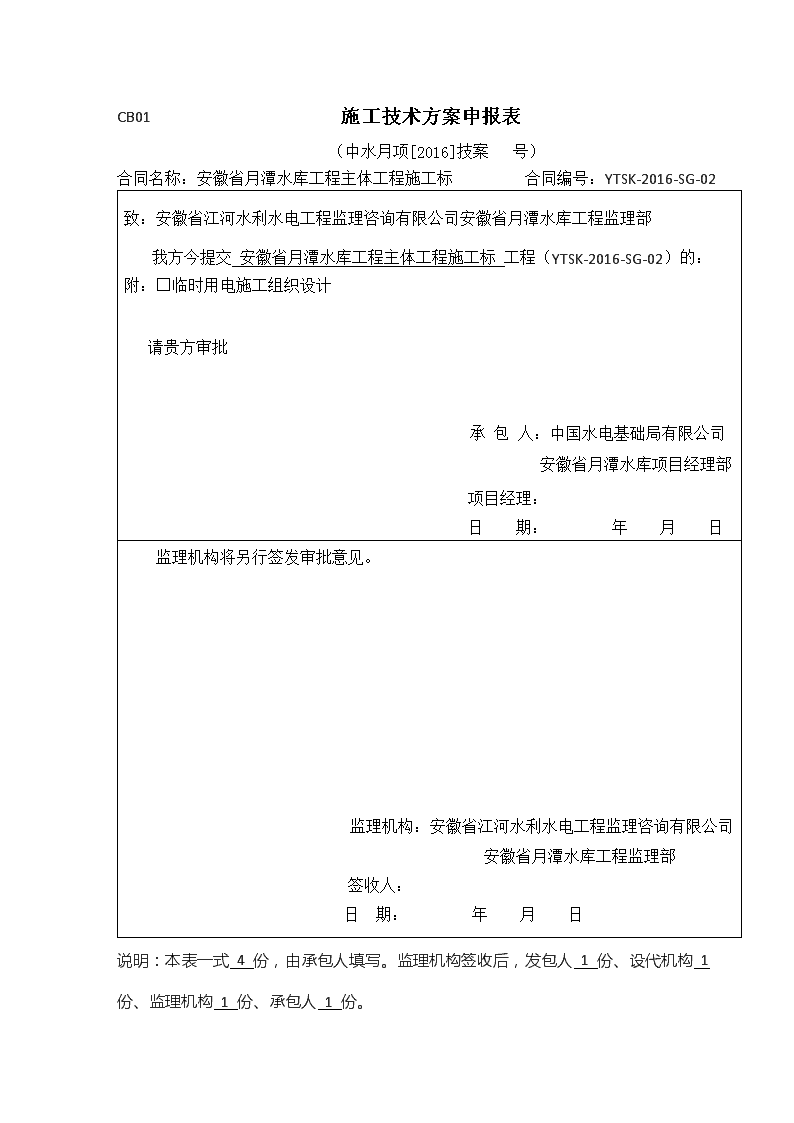

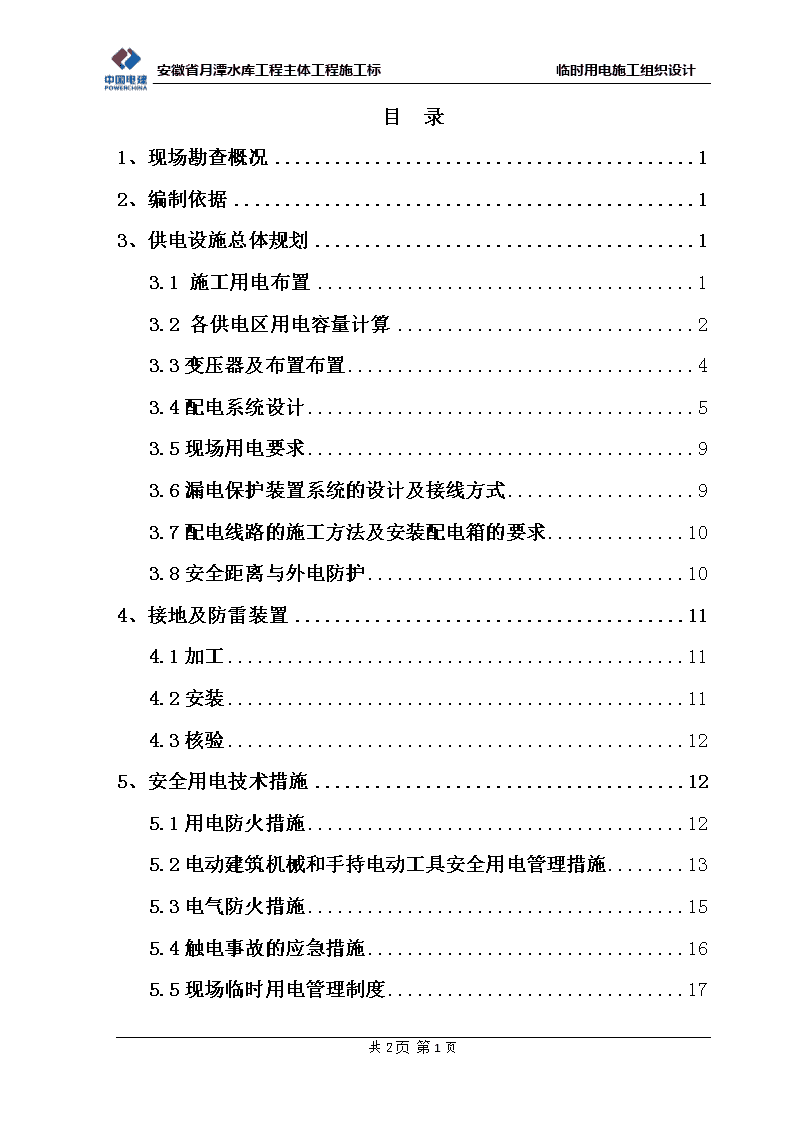

'CB01施工技术方案申报表（中水月项[2016]技案号）合同名称：安徽省月潭水库工程主体工程施工标合同编号：YTSK-2016-SG-02致：安徽省江河水利水电工程监理咨询有限公司安徽省月潭水库工程监理部我方今提交安徽省月潭水库工程主体工程施工标工程（YTSK-2016-SG-02）的：附：□临时用电施工组织设计请贵方审批承包人：中国水电基础局有限公司安徽省月潭水库项目经理部项目经理：日期：年月日监理机构将另行签发审批意见。监理机构：安徽省江河水利水电工程监理咨询有限公司安徽省月潭水库工程监理部签收人：日期：年月日说明：本表一式4份，由承包人填写。监理机构签收后，发包人1份、设代机构1份、监理机构1份、承包人1份。 安徽省月潭水库工程主体工程施工标临时用电施工组织设计编制：审核：批准：中国水电基础局有限公司安徽省月潭水库项目经理部2016年12月 安徽省月潭水库工程主体工程施工标临时用电施工组织设计目录1、现场勘查概况12、编制依据13、供电设施总体规划13.1施工用电布置13.2各供电区用电容量计算23.3变压器及布置布置43.4配电系统设计53.5现场用电要求93.6漏电保护装置系统的设计及接线方式93.7配电线路的施工方法及安装配电箱的要求103.8安全距离与外电防护104、接地及防雷装置114.1加工114.2安装114.3核验125、安全用电技术措施125.1用电防火措施125.2电动建筑机械和手持电动工具安全用电管理措施135.3电气防火措施155.4触电事故的应急措施165.5现场临时用电管理制度17共2页第2页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计6、附表及附图186.1工地配置测试仪表及工具用品186.2《临时用电总平面布置图》19共2页第2页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计中国水电基础局有限公司安徽省月潭水库项目经理部临时用电施工组织设计1、现场勘查概况月潭水库工程拦河坝为混凝土重力坝，左右岸非溢流段、溢流段、发电引水坝段坝段呈一字型布置。坝基高程137.0m，坝顶高程为173.6m，防浪墙顶高程174.8m，最大坝高36.6m。坝顶长214.0m，坝顶宽7.0m，共分为11个坝段。其中右岸1坝段及左岸9#～11#坝段为非溢流段。河床段2#～6#坝段布置泄洪建筑物，其中6#坝段导流边墩左侧布置生态放水管。7#、8#坝段布置发电引水管道。各坝段分布有垫层、坝体、上下游面、坝顶工程、表孔、中孔及底孔、消力池、生态放水管和发电引水管道、门库及鱼道控制段等结构物。下游消能采用底流消能，消力池底高程134.5m，净宽87m，池深6.0m，池长100m，左侧边墙顶高程152.3～151.5m，右侧边墙顶高程150.5m。坝址处河道较为顺直，河流流向在坝址处约为N10°W，至坝下游约250m逐渐转为N30°E。河谷为典型的“U”型，坝址区河床宽约120m～140m，坝顶高程处河谷宽约206m，坝址两岸山体较厚实。坝轴线附近地形较为平顺，地形开阔，山坡坡度在149～205m高程为43～50°，205m高程以上为35°左右。发包人从五城10kV变电站接专用线，为本工程提供施工用电。2、编制依据2.1《建筑施工组织设计规范》GBT50502-2014；2.2《施工现场临时用电安全技术规范》JGJ46-2005；2.3《建设工程施工现场供用电安全规范》GB50052-2009；2.4《供配电系统设计规范》GB50052-2009；2.5《低压配电设计规范》GB50054-2001；2.6《工业与民用配电设计手册》；2.7《电工手册》；2.8施工现场总平面勘验情况。3、供电设施总体规划3.1施工用电布置共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计本工程施工用电由发包人从五城10kV变电站接专用线，该电源接线点距离施工营地约20m。在施工现场附近设置1个集中供电点，供电点位于右岸下游山洼处165m高程，在集中供电点设置3台变压器，利用10kV架空线路从业主提供的供电接口接线。施工需供电的范围主要有生活办公区、右坝区、左坝区及砼拌和区四个区。分别布置如下：3.1.1左坝区及砼拌和系统加工区左坝区供电、砼拌和系统及厂区主要靠1#变压器提供，负责左坝的开挖、支护、混凝土、钻孔与灌浆以及围堰抽排水，砼拌合站、钢筋场、木工加工场等施工用电。设置1台300kW柴油发电机组作为备用，以供临时电力故障时用电。3.1.2右坝区供电右坝区主要考2#变压器提供，负责右坝的开挖、支护、混凝土、钻孔与灌浆以及围堰基坑抽排水等施工用电。3.1.3办公生活区供办公生活营地等用电主要3#变压器提供。设置1台100kW柴油发电机组作为备用，以供电力故障时临时照明及办公。3.2各供电区用电容量计算各供电区拟用电负荷计划统计表见表1。表1生活区拟用电负荷统计表序号名称规格单位数量单台功率（kW）合计功率（kW）备注1工地试验室/台74282灶房/台43123水房/台22.554办公用电/㎡10000.141405照明/台1000.220合计205表2加工区拟用电负荷统计表序号名称规格单位数量单台功率（kW）合计功率（kW）备注共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计1钢筋截断机GJ5-40台22.552钢筋弯曲机GJ7-40台22.553钢筋调直机GJ4-4/8台22.554桁吊10T台11111合计26表3拌合站拟用电负荷统计表序号名称规格单位数量单台功率（kW）合计功率（kW）备注1拌和站HZS30座166662拌和楼HL240-2F2000L座1120120合计186表4左岸岸坡拟用电负荷统计表序号名称规格单位数量单台功率（kW）合计功率（kW）备注1电焊机BX-500台58402振捣器F70、F50台6163管型氙灯个43124地质钻机XY-2PC台11212合计70表5消力池拟用电负荷统计表序号名称规格单位数量单台功率（kW）合计功率（kW）备注1电焊机BX-500台48322振捣器F70、F50台6163空压机20m³台22346合计84表6左河床段拟用电负荷统计表共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计序号名称规格单位数量单台功率（kW）合计功率（kW）备注1电焊机BX-500台48322振捣器F70、F50台61.16.63管型氙灯/个43.5144地质钻机XY-2PC台112125灌浆泵3SNS台2486抽排水/台25107高速制浆机ZJ-400台1558浆液搅拌机/台22.559塔吊C7035台270140合计232.6表7右河床及岸坡段拟用电负荷统计表序号名称规格单位数量单台功率（kW）合计功率（kW）备注1电焊机BX-500台98722振捣器F70、F50台6163管型氙灯个43.5144地质钻机XY-2PC台212245空压机20m³台227547塔吊C7035台17080合计250经计算后，施工现场总用电容量为：1054kW。3.3变压器及布置布置根据施工用电总负荷和用电点区域位置，拟在主体工程附近共设置3台变压器。施工供电设施规划见表1。表1施工供电设施规划表编号位置供电范围变压器1#变压器上坝道路左坝主要为7#～11#坝段、砼拌和系统800kVA2#变压器上坝道路办公生活区及厂区315kVA共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计3#变压器上坝道路右岸坝段400kVA3.4配电系统设计3.4.1供电线路确定在变压器控制开关上引出电源，通过总配电箱后用主干线电缆送出。总箱配出线采用放射式和树干式相结合的配电方式。三级配电示意图如下：总配电箱开关箱分配电箱总电箱和分电箱做接地。3.4.2供电线路采用系统选择共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计（1）根据《施工现场临时用电安全技术规范》三级配电，二级漏电断路器保护，现场用电采用TN-C-S三相五线制的规定。在总配电箱起点处与变压器的负荷端进行可靠接地，安装一组接地极。保护零线除必须在变压器下端总配电箱处做重复接地外，还必须在配电系统的分电箱处，作重复接地，接地电阻不应大于10Ω。工作零线（N线）和保护零线（PE线）要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。按照规范要求，PE线截面选择根据相线截面而定。（2）供配电方式严格按照《施工现场临时用电安全技术规范》JGJ46执行，实行三级供电二级保护的原则，分别设置隔离、短路、漏电、过载保护。现场根据需要必须设置备用电源，以保证停电后现浇砼的连续浇注。在一标段下坝道路0+600m处设置总配电室N，其中N1回路负责生活区；N2回路负责钢筋棚用电；N3回路负责拌合站；N4负责左岸岸坡，N5回路负责消力池施工用电；N6回路负责左河床段施工用电；N7回路负责右河床及岸坡用电。施工用电布置详见《临时用电总平面布置图》。3.4.3导线选择（1）生活区二级箱N1导线选择：生活区二级箱所带负荷为205kW，根据三相五线制供电，负载电流公式：I=K.P/1.732UCOSφ:式中：I—线电流（A）K—系数（0.7）P—供电设备用电量：已知205kWCOSφ—功率因数：0.75U—电源电压：三相四线供电取：380VI=0.7×205×1000/(1.732×0.75×380)=290.7A电缆的选择根据负荷电流计算：查表配电室至生活区二级箱电缆选用120m㎡铝芯电缆。（2）钢筋棚二级箱N2导线选择：钢筋棚二级箱所带负荷为26kW，根据三相五线制供电，负载电流公式：I=K.P/1.732UCOSφ:式中：共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计I—线电流（A）K—系数（0.7）P—供电设备用电量：已知26kWCOSφ—功率因数：0.75U—电源电压：三相四线供电取：380VI=0.7×26×1000/(1.732×0.75×380)=36.9A电缆的选择根据负荷电流计算：查表配电室至钢筋加工场二级箱电缆选用95m㎡铝芯电缆。（3）拌合站二级箱N3导线选择：拌合站二级箱所带负荷为186kW，根据三相五线制供电，负载电流公式：I=K.P/1.732UCOSφ:式中：I—线电流（A）K—系数（0.7）P—供电设备用电量：已知186kWCOSφ—功率因数：0.75U—电源电压：三相四线供电取：380VI=0.7×186×1000/(1.732×0.75×380)=263.8A电缆的选择根据负荷电流计算：查表配电室至楼层二级箱电缆选用185m㎡铝芯电缆。（4）左岸岸坡二级箱N4导线选择：左岸岸坡二级箱所带负荷为70kW，根据三相五线制供电，负载电流公式：I=K.P/1.732UCOSφ:式中：I—线电流（A）K—系数（0.7）P—供电设备用电量：已知70kWCOSφ—功率因数：0.75U—电源电压：三相四线供电取：380VI=0.7×70×1000/(1.732×0.75×380)=99.4A共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计电缆的选择根据负荷电流计算：查表配电室至办公区二级箱电缆选用120m㎡铝芯电缆。（5）消力池二级箱N5导线选择：消力池二级箱所带负荷为84kW，根据三相五线制供电，负载电流公式：I=K.P/1.732UCOSφ:式中：I—线电流（A）K—系数（0.7）P—供电设备用电量：已知84kWCOSφ—功率因数：0.75U—电源电压：三相四线供电取：380VI=0.7×84×1000/(1.732×0.75×380)=118.4A电缆的选择根据负荷电流计算：查表配电室至办公区二级箱电缆选用150m㎡铝芯电缆。（6）左河床段二级箱N6导线选择：左河床段二级箱所带负荷为233kW，根据三相五线制供电，负载电流公式：I=K.P/1.732UCOSφ:式中：I—线电流（A）K—系数（0.7）P—供电设备用电量：已知233kWCOSφ—功率因数：0.75U—电源电压：三相四线供电取：380VI=0.7×233×1000/(1.732×0.75×380)=330A电缆的选择根据负荷电流计算：查表配电室至消防泵二级箱电缆选用120m㎡铜芯电缆。（7）右河床及岸坡二级箱N7导线选择：右河床及岸坡二级箱所带负荷为250kW，根据三相五线制供电，负载电流公式：I=K.P/1.732UCOSφ:式中：共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计I—线电流（A）K—系数（0.7）P—供电设备用电量：已知250kWCOSφ—功率因数：0.75U—电源电压：三相四线供电取：380VI=0.7×250×1000/(1.732×0.75×380)=355.4A电缆的选择根据负荷电流计算：查《工业与民用配电设计手册》，配电室至右河床及岸坡二级箱电缆选用120m㎡铜芯电缆。3.5现场用电要求施工现场用电采用380/220V中性线直接接地，并在电源进入总配电室处作重复接地引出保护零线PE线的三相五线TN-C-S制，供现场施工用电。TN-C-S制系统是在TN系统中工作零线N与保护零线PE严格分开的系统，因此必须在整个施工现场的线路上均采用三相五线制。为了保证零线PE线对地电位水平以及防止PE线路上的断路，必须在线路未端分配电箱处PE线再作重复接地，每处重复接地装置的接地电阻不得大于10Ω。在配电箱内必须分别设置工作零线N和保护零线PE的汇流排，并且“N”和“PE”符合标识清晰。每个回路的接线要相色分清。PE线为绿黄双色线，N线为兰色，A相为黄色线，B相为绿色线，C相为红色线，保护零线系统接线不得串联接线，多股线的端子接线要用压接鼻子接线要牢靠，并且经常检查接线是否松动牢靠，用电设备的接地必须接入开关箱内的PE保护零线，不必再重复接地，严禁用电设备独立再做接地装置接地。3.6漏电保护装置系统的设计及接线方式在施工现场临时用电工程中，对于防触电保护来说，仅仅采用TN-C-S接零保护还是不完备的，保护零线只能为漏电电流提供电气通路，降低电气设备外壳的对地电位，当漏电严重，同样会使与其相接触的人体受到相应程度的触电危害，为了弥补TN-C-S系统的不足，从技术上构造一个完备而可靠的防触保护系统，还须在增一个漏电保护系统既在配电系统中设置漏电保护断路器做到三级分配二级以上漏电保护。试验表明，人体触电强度和对触电的承受能力在工频的情况下通过人体的电流I（mA）与电流在人体中持续时间T（S）乘积等于30mA·s共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计为触电安全界限值，因此设计各级漏电保护器的额定漏电动作电流为1An每额定动作时间t之乘积，运用于30mA·S。施工现场监时用电采用三级配电形式，所以漏电保护系统至少为两级保护，在开关箱中必须设置第一级漏电保护，在总配电室内各分路上再设第二级漏电保护，第一级保护的额定动作参数应小于等于30mA动作时间小于0.1s，手持工具和用电设备在比较潮湿的场所其额定动作电流为小于等于15mA。GB13995-20055.7.5项选用的剩余电流保护装置的额定不动作电流应不小于被保护电气线路和设备的正常运行时泄露电流最大值的2倍。用电设备为线电压380V三相时，应选择三相380V的漏电保护断路器，在有局部照明的系统中应选择三相四级的漏电保护断路器，220V单相的用电工具应选择单相220V漏电保护断路器，漏电保护断路器的断电电流容量应根据线路计算的负荷电流来确定。用电设备的开关箱接线严格按照“一机一闸一漏电”保护的要求接线，严禁开关箱内并用二台以上的用电设备。3.7配电线路的施工方法及安装配电箱的要求该临时用电工程的配电线路分为室外和室内配线，室外配线为直埋电缆敷设，室内配线为PVC管防护和护套线配线。3.7.1、电缆直埋敷设直埋电缆深度不小于0.6m，并在电缆的上下均匀铺设100mm厚的细砂，然后覆盖砖等硬质保护层，电缆穿越马路加防护套管，地面上敷设的主电缆应设槽钢盖或穿钢管保护，并采用膨胀螺栓固定槽钢，外刷黑黄警戒色，电缆弯曲半径为10倍的电缆直径，电缆终端为干封电缆头，电缆敷设要按照施工图线路敷设，并且施工完要作标识。室内PVC线管配线及塑料槽板线管配线，电线选用BV铜芯导线，按照其配线要求进行施工到位。3.7.2、开关箱，分配箱的要求：为了确保配电箱、开关箱及内部电气能够安全，可靠地运行，应对配电箱本身采取有效的安全技术措施。①配电箱箱体应选用一定强度的钢板。②配电箱其内部的电器，开关应符合设计要求，并且安装端正，牢固。共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计③配电箱的进出线处是漏电的多发点，因此所有进出线口一律设在箱体的下面。④配电箱、开关箱的安装高度底边离地0.6～1.2m为宜。⑤配电箱、开关箱应有可靠的PE保护零线。3.8安全距离与外电防护3.8.1安全距离：⑴在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。⑵起重臂或被吊物边缘与10kV的架空线路水平距离≥2m。⑶机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv以下为7m。3.8.2外电防护：             ⑴达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。⑵带电体至遮栏的安全距离10kV应大于2.0m，35kV应大于3.5m。⑶在架设防护设施时，应有电气技术人员或专职安全员监护。⑷无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。4、接地及防雷装置接地极采用一组三根L50×50×2500镀锌角铁打入地面0.6m以下，用镀锌扁铁40×4连接焊拉引上设断接卡牢固的连接引下线，接地极也可利用地下基础砼内的钢筋，将砼基础内的周边主筋二根焊接电气通路作为接地极。钢筋的搭接焊接长度为钢筋直径的6倍，扁铁的搭接焊接长度为2倍的宽度，并且焊接三边以上。拌合楼、塔吊、室外施工电梯及钢管脚手架必须安装避雷接地装置，避雷接地装置与同一台电气设备的重复接地可使用同一接地极，但接地必须符合重复接地阻值R≤10Ω。4.1加工根据设计要求的数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土质很硬时，可将尖端加工成锥形，如选用角钢时，应采用不小于40×40×4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计4.2安装沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢（约l0cm）焊在接地角钢一即可。使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地600mm时停止打入。距接地体最高点约100mm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青漆做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用。4.3核验接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体（线）的截面规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。最后，将接地电阻摇测数值填写在隐检记录上。5、安全用电技术措施5.1用电防火措施5.1.1、现场设专职电工进行安装、维修或拆除临时用电工程，电工必须持证，并经入场三级教育和专项技术交底后方可上岗。电工作业必须按照《施工现场临时用电安全技术规范》及本施工组织设计、电工安全操作规程进行，作业时必须穿戴和配备好相应的劳动保护用品。5.1.2、严禁带电作业或采用预约停送电时间方式进行电气检修。检查电气设备前必须切断电源。5.1.3、电气装置跳闸时，不得强行合闸。应查明原因排除故障后再行合闸。5.1.4、电气设备的额定工作电压必须与电源电压等级相符。5.1.5、电气设备必须做好定期检查工作，确保运行正常。5.1.6、清洗电动机械时，不得将水冲到电器设备上。5.1.7、发生身体触电时，应立即切断电源，然后对触电者作紧急救护。严禁在未切断电源之前与触电者直接接触。5.1.8、所有施工机械和照明用电，必须装设触（漏）电保护装置，保护装置应完整无损，动作灵敏。使用前必须“试验”按钮，合格后方可使用。5.1.9、低压电器设备和器材的绝缘电阻不得低于0.5MΩ。5.1.10、在易燃、易爆、有腐蚀性气体的场所应采用防爆型低压电器。共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计5.1.11、各种熔断器的熔点必须严格按规定合理选择，严禁用铁丝、铝丝等非专用熔丝代替。5.1.12、电动机械必须一机一闸一箱一锁。电源控制开关应设在机械设备附近3m以内。5.1.13、移动式机械的电源导线（或临时用电）必须采用绝缘良好的橡皮护套铜芯软电缆（俗称橡皮软线）其中必须有一根专用的接地（零）线。电源导线不得直接绑扎在金属架上。5.1.14、移动式照明的电源和导线采用橡皮铜芯软电缆，绝缘良好并不得有接头，灯具高度离地不得低于2.5m。在潮湿工作面的移动照明灯具使用36V以下的安全电压。5.1.15、分配电箱电力容量在15kW以上的电源总开关不得采用瓷底胶木刀型开关。5.5KW以上的电动机不得用刀型开关直接起动。5.1.16、各种刀型开关的静触头应接电源，动触头接负载，严禁倒接线。5.1.17、接触器、自动开关、磁力启动器的可动部分，动作应灵活可靠，触头表面应平整，接触紧密。5.1.18、专业电工每工作日对现场进行巡视及设备维修保养工作，并按要求做好巡视记录及设备维修保养记录。5.1.19、四周有易燃物焊工进行焊接前，必须按要求办理动火审批手续.5.1.20、所有配电箱前配置灭火器。5.2电动建筑机械和手持电动工具安全用电管理措施5.2.1、施工现场一切电动建筑机械和手持电动工具的选购、使用、检查和维修必须遵守下列规定：（1）选购的电动建筑机械、手持电动工具和用电安全装置，符合相应的国家标准、专业标准和安全技术规程，并且有产品合格证和使用说明书；（2）建立和执行专人专机负责制，并定期检查和维修保养；（3）保护零线的电气连接符合规定要求，对产生振动的设备其保护零线的连接点不少于两处；在做好保护接零的同时，必须装设漏电保护器。（4）塔吊、室外建筑物等除做好保护接零外，还需重复接地。设备的金属结构架之间应保证电气连接。（5）电动建筑机械或手持电动工具的负荷线，必须按其容量选用无接头的多股铜芯橡皮护套软电缆。共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计（6）每一台电动建筑机械或手持电动工具的开关箱内，除装设过负荷、短路、漏电保护器装置外，还须按要求装设隔离开关。5.2.2、塔吊（1）塔吊的电气设备应符合国标GB5144《塔式起重机安全规程》中的要求。（2）塔吊与外电线路的安全距离应符合要求。（3）塔吊应作重复接地和防雷装置，供电电缆不得拖地行走。5.2.3、焊接机械（1）焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。（2）交流弧焊机变压器的一次侧电源线长度应不大于5m,进线外必须设置防护罩。（3）使用焊接机械必须按规定穿戴防护用品，应经常对焊机进行检查和维护。（4）焊接机械的二次线宜采用YHS型橡皮护套铜芯多股软电缆。电缆长度不大于30m.5.2.4、手持电动工具（1）一般场所应选用Ⅱ类手持电动工具，并应装设额定动作电流不大于15mA，额定漏电动作时间小于0.1S的高灵敏度漏电保护器。若有用I类手持式电动工具，还必须保护接零。（2）露天、潮湿场所或在金属构架上操作时，必须选用Ⅱ类手持电动工具，并装设防电的漏电保护器。严禁使用I类手持式电动工具。（3）狭窄场所，宜选用带隔离变压器的Ⅲ类手持式电动工具，若选用Ⅱ类手持式电动工具，必须装设防溅的漏电保护器。把隔离变压器或漏电保护器装设在狭窄场所外面，工作时并应有人监护。（4）手持电动工具的负荷线必须采用耐气候型的橡皮护套钢芯软电缆，并不得有接头。（5）手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须作空载检查，运转正常方可使用。（6）塔式起重机，卷扬机及钢管搭设的加工房和脚手架（四处）一律必须接地且接地点不少于两处．（7）凡投入使用的机械设备都必须设置接地体，接地引下线严禁采用单芯铝线．（8）安装工作须由专业电工进行，维修人员一律持证上岗．共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计（9）所有配电箱柜都必须上锁，且标示出功能及内部元件功用，必要时沾贴配电系统图，严格例检制度，做好设备运行及维修值班记录工作和各种有关用电安全制度。（10）施工中行灯采用ＸＶ－２×６橡套电缆，地下或较潮湿环境内作业时，行灯一律采用３６Ｖ低压防护灯具，以免发生触电事故．（2）使用梯子靠在柱子工作，顶端应绑牢。在光滑坚硬的地面上使用梯凳时，必须考虑防滑措施。（11）使用人字梯必须坚固，距梯脚40-60cm处要设拉绳，防止劈开；不准站在梯子最上一层工作，梯凳上禁止放工具、材料。（12）临时用电按现场用电的有关规定铺设后方能使用，并对现场线路、设施每周检查一次，发现隐患及时整改。（13）配电线路按规定架设整齐，架空线采用绝缘导线，室内、外线路均与施工机具、车辆及行人保持最小安全距离，否则将采取防护措施。（14）配电系统采取分级配电，各类配电箱、开关箱外挂安全警示标识，电工责任牌及联系方式，统一编号，停止使用的配电箱应切断电源，箱门上锁。（15）各类电气设备和电力施工机具的金属外壳金属支架和底座按规定采用可靠的接零或接地保护，各大型设施按规定装设避雷装置。（16）电焊机上要有防雨盖，下有防潮垫。5.3电气防火措施5.3.1、合理配制各种电气设备的保护装置，对用电设备过载、短路、进行可靠的保护。5.3.2、导线必须按设计截面选用，严禁超负荷使用。禁止使用老化、绝缘性差的电线，严禁乱拉乱扯，线路架设要牢固，确保安全。5.3.3、各种导线的接头要绑扎牢固，并做好绝缘，以防止接触不良增大电阻值、发生火灾。电动施工机械和手持电动机械的负荷线，选用无接头的多股铜芯橡皮套软电缆。5.3.4、电气设备集中场所配置灭火器材，电气设备周围严禁烟火。5.3.5、配电箱、电气设备周围不准堆放易燃、易爆物品，不准使用火源。5.3.6、电气焊时，周围严禁有易燃易爆物品、乙炔瓶、氧气瓶和焊点三者距离要符合规范要求。5.3.7、定期检测电气设备的绝缘程度。5.3.8、严禁不经批准使用电炉。共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计5.3.9、施工现场发现有火情时及时报警5.3.10、建立易燃易爆场所管理制度。5.3.11、建立电气防火教育制度提高各类用电人员电气防火的自觉性。5.3.12、建立电气防火责任制，加强电气防火重点场所烟火管制。5.3.13、建立电气防火检查制度发现问题及时处理。5.3.14、强化电气防火领导体制，建立电气防火队伍。5.3.15、雨季临时用电措施①雨季时对用电设备增加巡视次数。②下雨时将配电箱箱门关好，防止进水。③雨后对所有用电设备进行绝缘摇测合格后方可使用。5.3.16、施工现场发现有火情时及时报警。5.4触电事故的应急措施5.4.1、脱离电源当发现有人触电，不要惊慌，首先要尽快切断电源。注意：救护人千万不要用手直接去拉触电的人，防止发生救护人触电事故。脱离电源的方法。应根据现场具体条件，果断采取适当的方法和措施，一般有以下几种方法和措施：如果开关或按钮距离触电地点很近，应迅速拉开开关，切断电源。并应准备充足照明，以便进行抢救。如果开关距离触电地点很远，可用绝缘手钳或用干燥木柄的斧、刀、铁锹等把电线切断。注意：应切断电源侧（即来电侧）的电线，且切断的电线不可触及人体。5.4.2、当导线搭在触电人身上或压在身下时，可用干燥的木棒、木板、竹杆或其它带有绝缘柄（手握绝缘柄）工具，迅速将电线挑开。注意：千万不能使用任何金属棒或湿的东西去挑电线，以免救护人触电。如果触电人的衣服是干燥的，而且不是紧缠在身上时，救护人员可站在干燥的木板上，或用干衣服、干围巾等把自己一只手作严格绝缘包裹，然后用这一只手拉触电人的衣服，把他拉离带电体。注意：千万不要用两只手、不要触及触电人的皮肤、不可拉他的脚，且只适应低压触电，绝不能用于高压触电的抢救。5.4.3、如果人在较高处触电，必须采取保护措施防止切断电源后触电人从高处摔下。共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计5.4.4、伤员脱离电源后的处理触电伤员如神志清醒者，应使其就地躺开，严密监视，暂时不要站立或走动。触电者如神志不清，应就地仰面躺开，确保气道通畅，并用5秒的时间间隔呼叫伤员或轻拍其肩部，以判断伤员是否意识丧失。禁止摆动伤员头部呼叫伤员。坚持就地正确抢救，并尽快联系医院进行抢救。5.4.5、呼吸、心跳情况判断触电伤员如意识丧失，应在10秒内，用看、听、试的方法判断伤员呼吸情况。看：看伤员的胸部、腹部有无起伏动作。听：耳贴近伤员的口，听有无呼气声音。试：试测口鼻有无呼气的气流。再用两手指轻试一侧喉结旁凹陷处的颈动脉有无搏动。5.4.6、若看、听、试的结果，即无呼吸又无动脉搏动，可判定呼吸心跳已停止，应立即用心肺复苏法进行抢救。5.4.7、心肺复苏施救要点：（1）识别心脏骤停：对于突发倒地，不省人事者，目击者首先应拍击患者双肩并大声呼叫病人，同时观察患者是否有呼吸或存在不正常的呼吸，如果病人没有反应并且无胸廓起伏等呼吸征象或存在濒死样喘息，即可判断患者为心脏骤停，应紧急启动当地急救反应系统，如拨打急救电话“120”。然后展开急救，给予病人心肺复苏术。（2）胸外按压法：对于呼叫没有反应且无呼吸或濒死喘息病人，非专业急救人员无需再判断脉搏，施救者以靠近病人下肢的手(又叫定位手)的中指沿病人的肋缘自下而上移动至肋缘交会处，伸出食指与中指并排，另一手掌根部置于此两指旁，再以定位手叠放于这只手的手背上，手指相扣，贴腕跷指，手指跷起不要压到胸肋，以髋关节(大胯)用力，肘关节伸直向下压(垂直用力)，手掌下压深度为5厘米以上(成人患者)，速度为每分钟至少100次，按压后让胸廓完全回弹，减少按压中断。 （3）人工呼吸法：以压额抬颏法(一只手按住病人的额头，另一只手的食指、中指托起他的下巴，使头向后仰)开放气道，用拇指、食指捏紧病人鼻孔，吸足一口气后，用嘴严密地包住病人的嘴，以中等力量将气吹入病人口内，不要漏气，吹气时间为1秒钟。当看到病人的胸廓起伏时停止吹气，离开病人的口唇，松开手指，施救者再侧转头吸入新鲜空气。连续进行2次人工呼吸。避免过度通气。共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计 （4）连续对病人实施按压：通气比例为30:2的心肺复苏，尽量不要停止，直到病人恢复呼吸、脉搏，或有专业急救人员到达现场。5.5现场临时用电管理制度5.5.1、电工必须经过专业及安全技术培训，掌握用电安全基本知识和所有设备性能。懂得触电急救常识和电器灭火常识。并已经（地）市劳动部门考试合格发给操作证，方准独立操作。5.5.2、负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。配电箱门上外侧设有配电编号、负责人及所控设备名称；停用设备应拉闸断电，锁好开关箱。5.5.3、进入施工现场必须戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必须系好合格的安全带，系挂牢固，高挂低用。5.5.4、移动用电设备必须切断电源，在一般情况下不许带电作业停电验电后再作业，带电作业要必须一人作业，一人监护，作业人员穿绝缘鞋。5.5.5、现场变配电高压设备，不论带电与否，单人值班不准超越。严禁在雷雨天气进行室外露天电工作业。5.5.6、加强安全教育，树立安全生产的观点，教育所有用电人员懂得安全生产的重大意义。建立建全有关安全法规、规程和制度，不得违章作业。5.5.7、加强运行维护和检修试验工作，认真做好电气设备的定期巡视检查，发现问题及时处理，并及时准确地填写好工作记录。如遇大风、雨、雪、雾等恶劣天气时，加强对电气设备的巡视和检查。5.5.8、对新购置或搁置已久重新使用，使用一个月以上的漏电保护器应认真检验其特性，发现问题及时修理或更换。现场的配电箱、开关箱、照明电路、灯具等统一检查，发现漏电破损、老化等现象及时检修更换。5.5.9、使用于潮湿和腐蚀介质场所的漏电保护器采用防溅型产品。5.5.10、手动闸刀开关只允许用于控制照明电路和容量不大于5.5kW的动力电路作直接启动。容量大于5.5kW的动力电路应采用自动开关电器或降压起动装置控制。5.5.11、每天应注意收听天气预报，随时掌握天气变化信息，做好防雨准备工作。.在雨季前对现场供电线路，设备等进行全面检查，对线路老化，安装不良，绝缘降低及漏电等问题及部件必须及时整改，更换。5.5.12、现场脚手架，外用电梯，塔吊等均应设置避雷措施，其防雷接地阻值不能大于30Ω，并要在雨季前检查摇测。共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计5.5.13、按规定每日对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。5.5.14、严格按照相关规定操作程序进行断电和送电。6、附表及附图6.1工地配置测试仪表及工具用品工地配置测试仪表及工具用品见下表5：表5工地配置测试仪表及工具用品表编号名称型号规格单位数量1万用表MF30块12兆欧表ZC—7/500V、2500V块各13接地摇表ZC--8块14钳型电流表0—1000A块15绝缘靴高压双26绝缘手套高压双27安全带皮胶带型条18液压钳162—2402套19套筒扳手28件套110弯管器1/2—2"套111手动套丝板1/2—2把112开孔器1/2—3/2套113接地线10kV组16.2《临时用电总平面布置图》共20页第19页 安徽省月潭水库工程主体工程施工标临时用电施工组织设计共20页第20页'
