水利水电工程建筑物培训课件 截流以及截流方法.doc

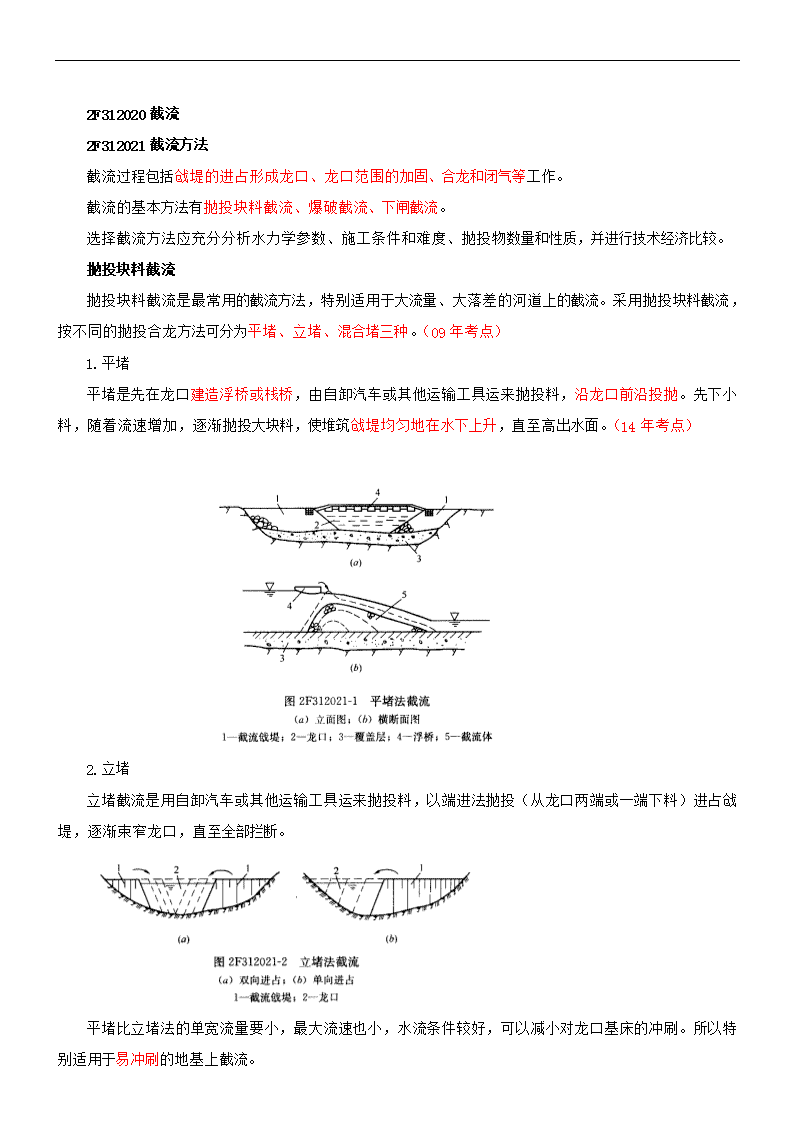

2F312020截流2F312021截流方法截流过程包括戗堤的进占形成龙口、龙口范围的加固、合龙和闭气等工作。截流的基本方法有抛投块料截流、爆破截流、下闸截流。选择截流方法应充分分析水力学参数、施工条件和难度、抛投物数量和性质，并进行技术经济比较。抛投块料截流抛投块料截流是最常用的截流方法，特别适用于大流量、大落差的河道上的截流。采用抛投块料截流，按不同的抛投合龙方法可分为平堵、立堵、混合堵三种。（09年考点）1.平堵平堵是先在龙口建造浮桥或栈桥，由自卸汽车或其他运输工具运来抛投料，沿龙口前沿投抛。先下小料，随着流速增加，逐渐抛投大块料，使堆筑戗堤均匀地在水下上升，直至高出水面。（14年考点）2.立堵立堵截流是用自卸汽车或其他运输工具运来抛投料，以端进法抛投（从龙口两端或一端下料）进占戗堤，逐渐束窄龙口，直至全部拦断。平堵比立堵法的单宽流量要小，最大流速也小，水流条件较好，可以减小对龙口基床的冲刷。所以特别适用于易冲刷的地基上截流。 立堵法截流一般适用于大流量、岩基或覆盖层较薄的岩基河床。混合堵是采用立堵与平堵相结合的方法。有先平堵后立堵和先立堵后平堵两种。2F312022龙口布置和截流材料的选择一、龙口位置的选择1．龙口应设置在河床主流部位，方向力求与主流顺直，使截流前河水能较顺畅地经由龙口下泄。2．龙口应选择在耐冲河床上，以免截流时因流速增大，引起过分冲刷。3．龙口附近应有较宽阔的场地，以便布置截流运输路线和制作、堆放截流材料。二、龙口宽度的确定龙口宽度及防护措施，根据相应的流量及龙口的抗冲流速来确定。（09年考点）三、截流材料种类选择截流时当地材料，主要有块石、石串、装石竹笼等。混凝土块体、石笼、石串、混凝土块体串等。四、截流材料尺寸的确定尺寸或重量取决于龙口流速。五、截流材料数量的确定无论是平堵截流还是立堵截流，原则上都可以按合龙过程中水力参数的变化来计算相应的材料粒径和数量。立堵截流时，最大粒径材料数量，常按困难区段抛投总量的1/3考虑。龙口段抛投的大块石、钢筋石笼或混凝土四面体等材料数量考虑一定备用，备用系数宜取1.2～1.3。截流备料总量备用系数可取1.2～1.3。例题：1为了提高龙口的抗冲能力，减少合龙的工程量，须对龙口加以保护。龙口的保护包括（AB）。A、护底；B、裹头；C、抗冲板D、防冲桩；E、戗堤护面2．截流时采用当地材料主要有块石、石串、装石竹笼等。此外，当截流水力条件较差时，还须采用混凝土块体。一般应优先选用（A）截流。A．石块B．石串C．装石竹笼 D．混凝土块体3．下列不属于截流基本方法的是（D）。A．抛投块石截流B．爆破截流C．下闸截流D．水下现浇混凝土截流
