水利水电工程质检表格(总).doc

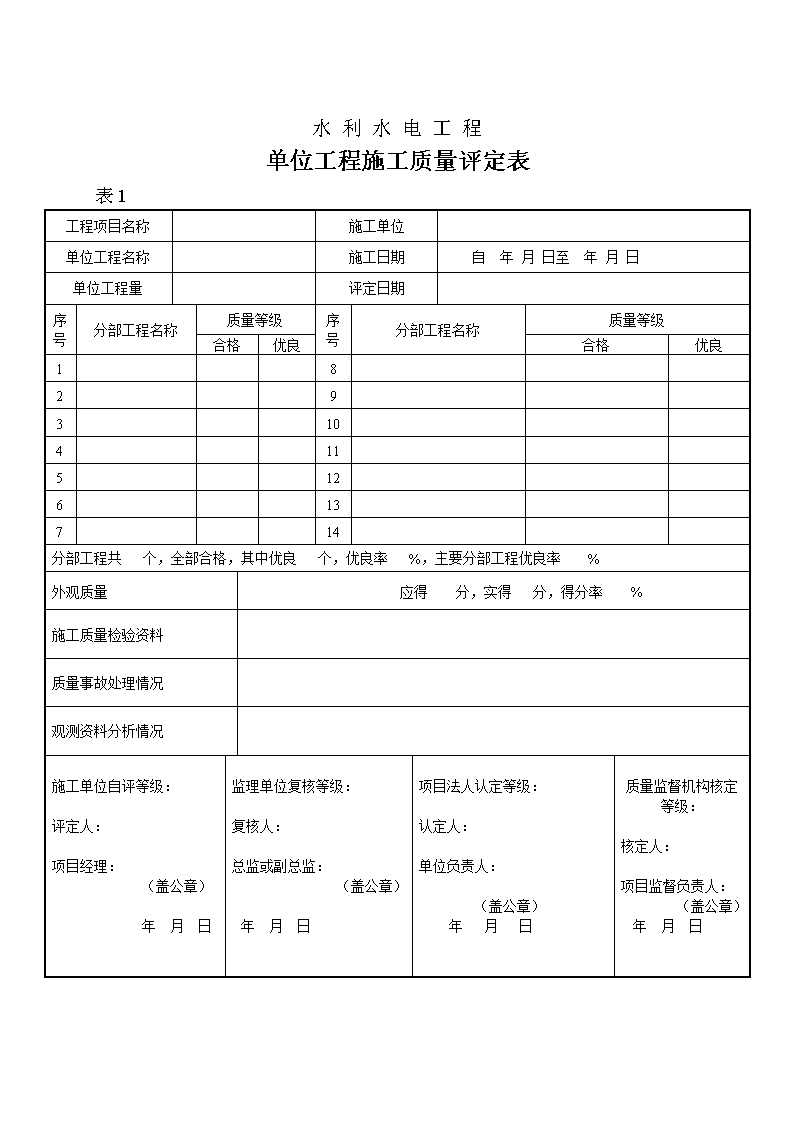

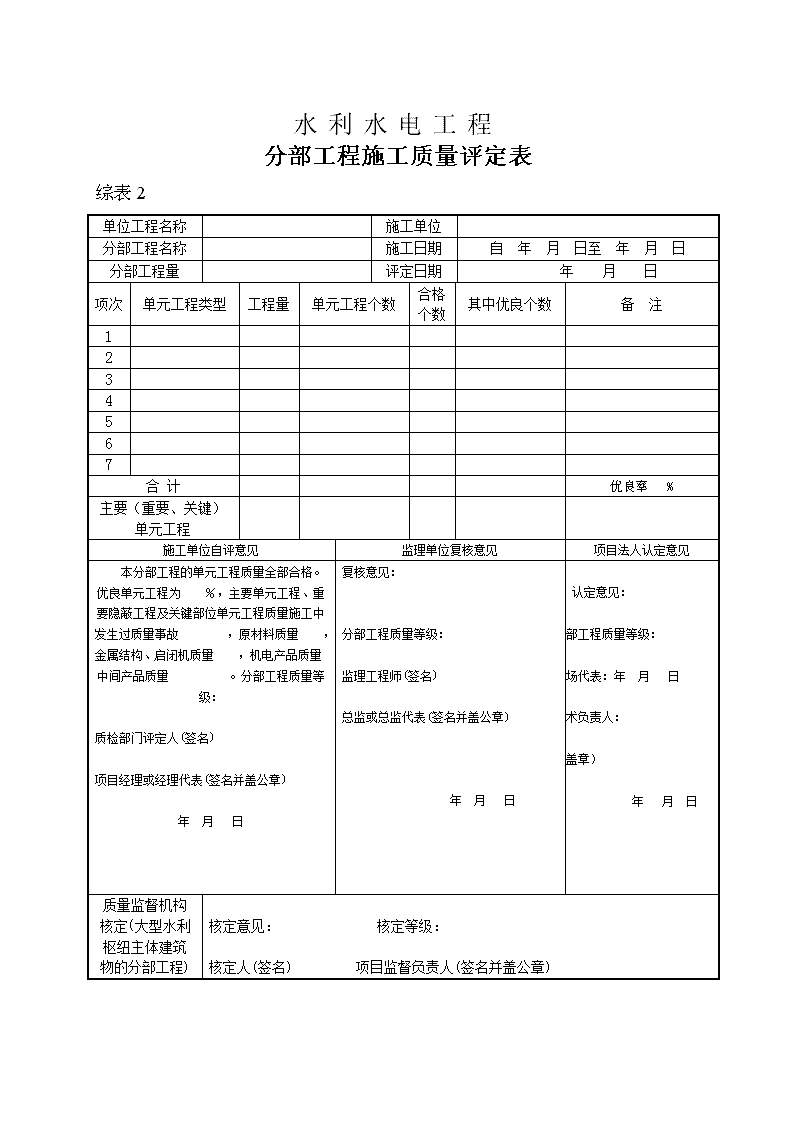

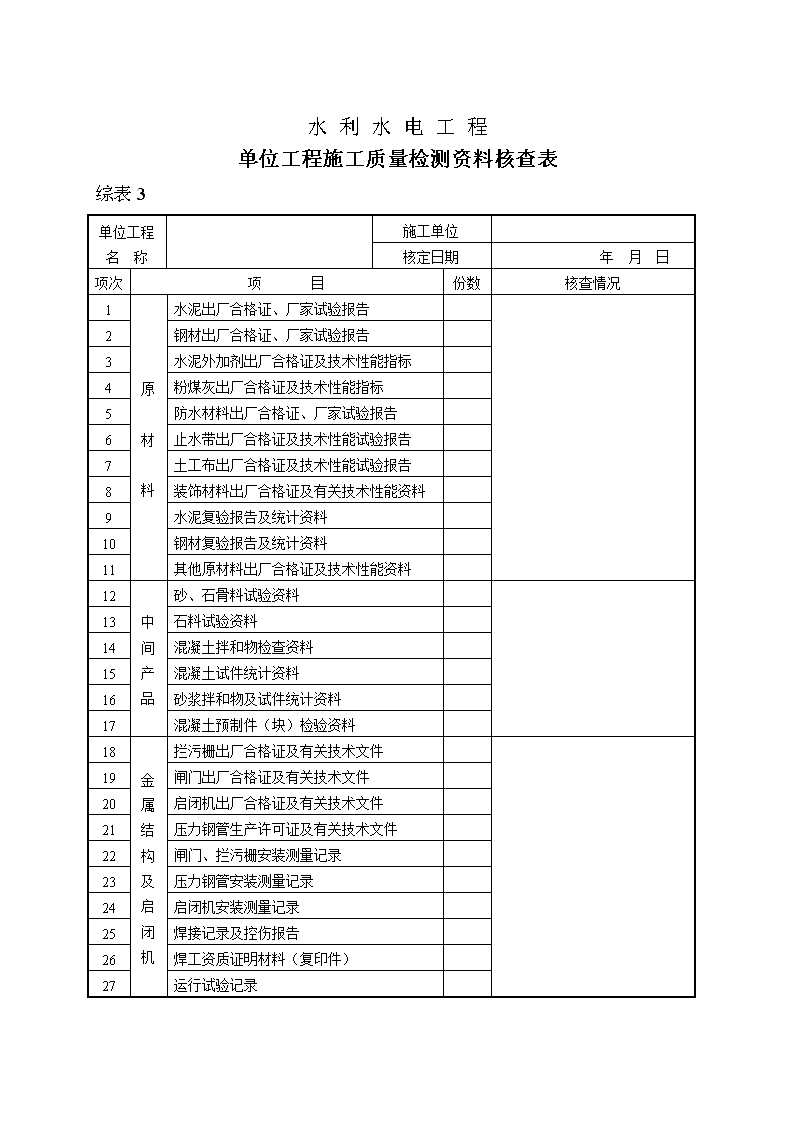

水利水电工程单位工程施工质量评定表表1工程项目名称施工单位单位工程名称施工日期自年月日至年月日单位工程量评定日期序号分部工程名称质量等级序号分部工程名称质量等级合格优良合格优良1829310411512613714分部工程共个，全部合格，其中优良个，优良率%，主要分部工程优良率%外观质量应得分，实得分，得分率%施工质量检验资料质量事故处理情况观测资料分析情况施工单位自评等级：评定人：项目经理：（盖公章）年月日监理单位复核等级：复核人：总监或副总监：（盖公章）年月日项目法人认定等级：认定人：单位负责人：（盖公章）年月日质量监督机构核定等级：核定人：项目监督负责人：（盖公章）年月日 水利水电工程分部工程施工质量评定表综表2单位工程名称施工单位分部工程名称施工日期自年月日至年月日分部工程量评定日期年月日项次单元工程类型工程量单元工程个数合格个数其中优良个数备注1234567合计优良率%主要（重要、关键）单元工程施工单位自评意见监理单位复核意见项目法人认定意见本分部工程的单元工程质量全部合格。优良单元工程为％，主要单元工程、重要隐蔽工程及关键部位单元工程质量施工中发生过质量事故　　　　，原材料质量，金属结构、启闭机质量，机电产品质量。中间产品质量。分部工程质量等级：质检部门评定人(签名)项目经理或经理代表(签名并盖公章)年月日复核意见：分部工程质量等级：监理工程师(签名)总监或总监代表(签名并盖公章)年月日认认定意见：分部工程质量等级：现场代表：年月日技术负责人：（盖章）年年月日质量监督机构核定(大型水利枢纽主体建筑物的分部工程)核定意见：核定等级：核定人(签名)项目监督负责人(签名并盖公章) 水利水电工程单位工程施工质量检测资料核查表综表3单位工程名称施工单位核定日期　　　　年月日项次项目份数核查情况1原材料水泥出厂合格证、厂家试验报告2钢材出厂合格证、厂家试验报告3水泥外加剂出厂合格证及技术性能指标4粉煤灰出厂合格证及技术性能指标5防水材料出厂合格证、厂家试验报告6止水带出厂合格证及技术性能试验报告7土工布出厂合格证及技术性能试验报告8装饰材料出厂合格证及有关技术性能资料9水泥复验报告及统计资料10钢材复验报告及统计资料11其他原材料出厂合格证及技术性能资料12中间产品砂、石骨料试验资料13石料试验资料14混凝土拌和物检查资料15混凝土试件统计资料16砂浆拌和物及试件统计资料17混凝土预制件（块）检验资料18金属结构及启闭机拦污栅出厂合格证及有关技术文件19闸门出厂合格证及有关技术文件20启闭机出厂合格证及有关技术文件21压力钢管生产许可证及有关技术文件22闸门、拦污栅安装测量记录23压力钢管安装测量记录24启闭机安装测量记录25焊接记录及控伤报告26焊工资质证明材料（复印件）27运行试验记录 水利水电工程单位工程施工质量检测资料核查表综表328机电设备产品出厂合格证，厂家提交的安装说明书及有关文件29重大设备质量缺陷处理资料30水轮发电机组安装测量记录31升压变电设备安装测试记录32电气设备安装测试记录33焊缝控伤报告及焊工资格证明34机组调试及试验记录35水力机械辅助设备试验记录36发电电气设备检测报告37升压变电电气设备检测试验报告38管道试验记录3972小时运行记录40重要隐蔽工程施工记录灌浆记录、图表41造孔灌注桩施工记录、图表42振冲桩振冲记录43基础排水工程施工记录44地下防渗墙施工记录45其它重要施工记录46综合资料质量事故调查及处理报告，重大缺陷处理检查记录47工程试运行期观测资料48工序、单元工程质量评定表49分部工程、单位工程质量评定表施工单位自查意见监理单位复查结论自查：填表人：(签名)质检部门负责人(签名并盖公章)复查：监理工程师：(签名)监理单位（公章） 软基开挖单元工程质量评定表表2单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年月日项次保证项目质　量　标　准检　　验　　记　　录1地基清理和处理符合设计要求，建基面内无草皮树根、乱石、坟墓及其他建筑。泉眼、水井、洞穴已按设计要求处理。2取样检验符合设计3岸坡坡度符合设计4截水槽（墙）嵌入基础深度及岩面排水符合设计要求5预留保护层开挖后不及时砌筑或回填时，预留0.2～0.3m的厚保护层6弃土位置及高度符合设计要求项次允许偏差项目设计值允许偏差(mm)实　　测　　值检查点合格点12345678910l基坑长或宽<5m+100，-025～10m+150，-03>10m+200，-04基坑底部高程-30（-20）5平整度30（20）检查结果保证项目：允许偏差项目：　　　　　　共检查点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　　年　　月　　日建设(监理)单位　　　　年　月　日注：括号内数字适于小基坑 基础(隐蔽)工程验收表　表4单位工程名称部位分部工程名称施工单位单元工程名称报送日期年月日施工要点地质（隐蔽）工程情况验收部位简图施工单位申请联合验收的具体时间年月日～年月日施工单位自检结论建设(监理)单位 混凝土单元工程质量评定表表5单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次工序名称工序质量等级1基础面或混凝土施工缝处理2模板3△钢筋4止水、伸缩缝和排水管安装5△混凝土浇筑评定意见单元工程质量等级施工单位　　　年月日建设（监理）单位　　　　　　　　年月日 混凝土基础面或施工缝处理工序质量评定表表5－1单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年月日项次保证项目质　量　标　准检　　验　　记　　录1施工缝凿毛时间在砼强度达到2.5Mpa后2保护层、垫层保护层已清除，垫层符合设计3地表水、地下水已妥善排引或封堵项次基本项目质　量　标　准检验记录质量等级合　格优　良合格优良1基础面清理无乱石、杂物、积水，基础面基本清洁无乱石、杂物、积水，基础面清洁、平整施工缝处理砼面无孔皮，毛面≥80%，无积水，杂物砼面全部凿毛，小石外露，无积水、杂物，清洁检查结果保证项目允许偏差项目　　　　　　共检查点，其中合格　点，合格率　%评定意见工序质量等级施工单位　　　　　　　　　年　　月　　日建设(监理)单位　　　　年　月　日 模板工序质量评定表表5－2单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年月日项次保证项目质　量　标　准检　　验　　记　　录1模板刚度、强度、稳定性符合设计要求项次基本项目质量标准检验记录质量等级合格优良合格优良1模板外观质量模板无翘曲，表面无附着物模板平整，表面光洁项次允许偏差项目设计值允许偏差（mm）实　测　值检查点合格点砼钢筋砼123456789101相邻面板高差222局部不平323板面缝隙224结构物边线与设计边线+4-5+4-55承重模板高程±5±56预留孔洞尺寸、位置+5-0+5-07结构物水平断面内部尺寸±4±4检查结果保证项目：基本项目：检查项，其中优良项，优良率%允许偏差项目：　　　　　　共检查点，其中合格　点，合格率　%评定意见工序质量等级施工单位年　　月　　日建设(监理)单位年　月　日 钢筋工序质量评定表表5－3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年月日项次保　证　项　目质　量　标　准检　　验　　记　　录1钢筋规格、尺寸、数量、位置符合设计图纸2脱焊、漏焊及焊缝裂缝无项次基　本　项　目质　量　标　准检　验　记　录质量等级合　格优　良合格优良1点焊及电弧焊焊缝焊缝长≮设计值-0.5ｄ≮设计值2宽≮设计值-0.1ｄ符合设计3高≮设计值-0.05ｄ符合设计4≯0.05ｄ，且≯1mm无5表面气孔夹渣2m长不多于2个，直径≯3mm无6绑扎松口、缺口≯20%,且不集中≮设计值7弯钩朝向正确正确8搭接长度≮0.95倍设计值≮设计值项次允许偏差项目设计值允许偏差（mm）实测点偏差值检查点合格点123456789101焊接接头处钢筋轴线曲折4º2钢筋长度±1/2净保护层3同一排受力钢筋间距梁、柱：±0.5d板、墙：±0.1倍间距4同一排分布钢筋间距±0.1间距5双排筋，排与排间距±0.1排距6柱梁中钢箍间距±0.1箍筋间距7保护层厚度±1/4净保护层检查结果保证项目：基本项目：检查项，其中优良项，优良率%允许偏差项目：　　　　　　共检查点，其中合格　点，合格率　%评定意见工序质量等级施工单位　年　　月　　日建设(监理)单位　　　　年　月　日 止水及伸缩缝工序质量评定表表5－4单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年　月　日项次保证项目质　量　标　准检　　验　　记　　录1止水、伸缩缝、排水结构型式、尺寸、材料品质符合设计图纸2金属止水片与焊接止水片应平直，边角整齐，表面洁净，金属止水片搭接焊必须采用双面氧焊、焊接牢固，无砂眼、裂纹3止水片（带）安装位置准确，架设牢固，施工中无变位及损坏4排水管（孔）通畅、无阻塞项次基本项目质　量　标　准检　验　记　录质量等级合　格优　良合格优良1金属止水片搭接长度90%及其以上不少于20mm，且最短长度≮15mm95%及其以上不少于20mm，且最短长度≮15mm项次允许偏差项目设计值允许偏差（mm）实　　　测　　　值检查点合格点123456789101金属止水与焊接宽±52高±23长±104止水带安装±105排水孔（管）平面位置±206倾斜度<4%检查结果保证项目基本项目：检查项，其中优良项，优良率%允许偏差项目　　　　　　共检查点，其中合格　点，合格率　%评定意见质量等级施工单位年　　月　　日建设(监理)单位　　　　年　月　日混凝土浇筑工序质量评定表 表5－5单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年月日项次保证项目质量标准检　　验　　记　　录1入仓混凝土料符合质量要求2积水和泌水无外部水流入，泌水排除及时3平仓分层厚度符合规定，分层清楚，无骨料集中4振　　捣垂直插入下层5ｃｍ，有次序，无漏振5铺料间歇时间符合规定，无初凝现象6深层及贯穿裂缝无项次基本项目质量标准检验记录质量等级合　格优　良合格优良1砂浆铺筑厚度≯3ｃm，局部稍差厚度≯3ｃm，均匀平整2露　　筋无主筋外露，个别露筋已处理无3麻　　面累计面积<0.5%无4蜂窝、孔穴少量，已处理无5表面裂缝、冷缝少量，已处理无6碰损掉角少量，已处理无7养　　护基本符合要求符合要求项次允许偏差项目设计值允许偏差（mm）实　测　值检查点合格点123456789101轴线位置±102高程+0，-103截面尺寸+8，-54预埋件预留孔中心线位移55垂直度±106表面平整度8检查结果保证项目基本项目：　　　　　　　　检查项，其中优良项，优良率%允许偏差项目　　　　　　共检查点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　　年　月　日现浇砼单元工程质量检验评定表 　表1.22单位工程名称单元工程量分部工程名称施工单位单元工程名称评定日期年月日项次保证项目质量标准检　验　记　录1混凝土砼的配料、搅拌、入仓、振捣、养护及试块的制作必须符合施工规范规定2钢筋规格、尺寸、数量、位置符合设计，钢筋的绑扎、焊接符合施工规范规定3伸缩缝材料板缝、伸缩缝、沉降缝用料必须符合设计要求项次基本项目质量标准检验记录质量等级合　　格优　良合格优良1露　　筋无主筋外露，个别露筋已处理无2麻　　面累计面积<0.5%无3蜂窝、孔穴少量，已处理无4碰损掉角少量，已处理无5养　　护基本符合要求符合要求项次允许偏差项目设计值允许偏差（mm）实　测　值累计点合格点123456789101钢筋主筋间距±102箍筋间距±203主筋长度±104受力钢筋保护层±101砼工程高程+0，-102立面垂直度103截面尺寸±54几何尺寸±105中线位移±106预埋件预留孔位移57伸缩缝沉陷缝±58表面平整8检查结果保证项目基本项目：检查项，其中优良项，优良率%允许偏差项目　　　　　　共检查点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　年　月　日浆砌石砌筑单元工程质量检验评定表 表3单位工程名称单元工程量分部工程名称施工单位单元工程名称评定日期年　月　日项次保证项目质量标准检　　验　　记　　录1砂　　浆符合设计及规范要求2石　　料符合设计要求和施工规范3浆砌石墩（墙）的临时间断处间断处的高低差不大于1m并留有平缓台阶项次基本项目质量标准检验记录质量等级合格优良合格优良1浆砌石的组砌基本符合要求，内外搭砌，上下错缝，每0.7m2（或每两米长）不少于一块拉结石符合要求，内外搭砌，上下错缝，每0.7m2（或每两米长）不少于一块拉结石项次允许偏差项目设计值允许偏差（mm）实测值实测点合格点123456789101轴线位移102顶面标高±153墙面垂直度204表面平整度205砌体厚度+30，-0检查结果保证项目基本项目　　　　　　　　检查　　　项，其中优良项，优良率%允许偏差项目　　　　　　实测　　　点，其中合格　点，合格率　%评定意见工序质量等级施工单位　年　　月　　日建设(监理)单位　　　　年　月　日预制构件单元工程质量检验评定表 　　　　表11单位工程名称单元工程量分部工程名称施工单位单元工程名称评定日期年　月　日项次保证项目质量标准检　　验　　记　　录1混凝土砼的配料、搅拌、入仓、振捣、养护即试块的制作必须符合施工规范规定2钢筋规格、尺寸、数量、位置符合设计，钢筋的绑扎、焊接符合施工规范规定项次允许偏差项目设计值允许偏差（mm）实测值累计点合格点123456789101钢筋主筋间距　±10主筋排距±52箍筋间距±203主筋长度±104受力钢筋保护层±51构件长度梁、板、柱、块体10，-5槽　　壳0，-52对角线差103截面尺寸梁、柱、桁架、块体±5槽（板）壳宽度±3（8），-5高度+5（8），-2（-5）厚度+4（5），-2（-3）4预埋件预留孔中心线位移5与砼上表面平整55侧向弯曲1/10006上表面平整5检查结果保证项目允许偏差项目　　　　　　检查　　　点，其中合格　点，合格率　%评定意见质量等级施工单位年　　月　　日建设(监理)单位年　月　日内蒙古水利水电建设工程质量监督站预制构件安装单元工程质量检验评定表 　　　　表12单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年　月　日项次保证项目质量标准检　　验　　记　　录1构件型号、安装位置符合设计图纸2构件吊装时混凝土强度符合设计图纸3构件与底座构件间连接符合设计4接头砂浆（或混凝土）标号符合设计、浇捣密实5止水橡皮与其它止水材料质量符合设计要求项次允许偏差项目设计值允许偏差（mm）实测值检查点合格点123456789101构件底部顶部高程+5，-102轴线位置54垂直度<5m　　5≥5m105结构外表面相邻表面高差56外边线与结构边线±107槽身端部对支座中线±108栏杆、桥面板平直度±109止水带安装±10检查结果保证项目允许偏差项目　　　　　　检查　　　点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　年　月　日混凝土管道安装单元工程质量检验评定表 表16单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期2007年　月　日项次保　证　项　目质　量　标　准检　　验　（查）　记　　录1管子强度、各部尺寸符合设计要求2止水胶棒、接口填料符合设计与规范要求3管道坡度符合设计要求4涵管节端面平整并与其轴线垂直项次允许偏差项目设计值允许偏差（mm）实　　测　　值累计点合格点123456789101管道中心线位移152管内底高程D≤1ｍ　D>1ｍ±20±253倒虹管高程±304涵管高程±305承插管同一接头缝隙差值±56涵管管箍截面尺寸±5检查结果保证项目质　量等　级允许偏差项目　　　　　共检查　　　点，其中合格　点，合格率　%施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　　年　月　日 土渠开挖单元工程质量评定表　　　　　　表23单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年　月　日项次保证项目质　量　标　准检　　验　　记　　录1地基清理和处理符合设计要求。基面内无草皮、乱石、坟墓及其它建筑2预留保护层开挖后不及时砌筑或回填时，预留0.2m～0.3m厚保护层3岸坡坡度符合设计与规范要求4弃土位置及高度符合设计与规范要求项次允许偏差项目设计值允许偏差（mm）实测值检查点合格点123456789101渠底高程+15，-202渠道中心线位移±153渠底宽度±204表面平整度205渠道上口宽±506堤顶高程-0，+507堤顶宽度-0，+300检查结果保证项目允许偏差项目　　　　　　检查　　　点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　年　月　日内蒙古水利水电建设工程质量监督站 回填土方单元工程质量评定表表1.8-1单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年　月　日项次保证项目质　量　标　准检　　验　　记　　录1回填土料符合设计要求2基面清理无树皮、草根、乱石等杂物，坑穴、泉眼已处理3基面坡度及填方体与基面连结形式符合设计要求与施工规范规定项次基本项目质量标准检验记录质量等级合格优良合格优良1填土干容重干容重合格率≥90%，最小值>设计值的0.98倍干容重合格率≥95%，最小值>设计值的0.98倍2内外边坡回填余量基本符合要求符合要求项次允许偏差项目设计值允许偏差（mm）实测值累计点合格点123456789101铺料厚度+0-52内外边坡超填值+15-03长度、宽度-04中线位移2检查结果保证项目基本项目　　　　　　　　共检测　　　项，其中优良项，优良率%允许偏差项目　　　　　　共检查　　　点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位年　月　日 预制混凝土板单元工程质量评定表　　　　　　表29单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年　月　日项次保　证　项　目检　验　情　况1混凝土所用的水泥、水、骨料、外加剂等必须符合施工规范和有关标准的规定2　　混凝土的配和比，原材料计量，搅拌，养护必须符合施工规范的规定3混凝土的试块，必须按《施工规范》的规定取样，制作与养护。试块试验数据统计应符合水利水电工程施工质量评定规程（SL176-1996）第4、5、9条的规定4预制混凝土场地必须平整5混凝土板密实不应有蜂窝，麻面和起砂现象项次允许偏差项目设计值允　许　偏　差（mm）实　测　点　偏　差　值检查点合格点123456789101板对角线差52表面平整53板厚度当d<6cm时为±3，当d>6cm时为±5检查结果保证项目允许偏差项目　　　　　共检测　　　点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　年　月　日内蒙古水利水电建设工程质量监督站 砂质量评定表　　　　表31单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保　证　项　目质量标准检　　验　　记　　录天然砂人工砂1泥块含量不允许不允许2含泥量≥C9030有抗冻要求的≤32.5t/m3合格率≥80%合格率≥90%3轻物质含量≤1%合格率≥80%合格率≥90%4硫化物及硫酸盐含量，折算成SO3≤1%合格率≥80%合格率≥90%5级配，细度模数符合要求合格率≥80%合格率≥90%检查结果保证项目基本项目　　　　　　　　共检查　　　项，其中优良项，优良率%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　年　月　日内蒙古水利水电建设工程质量监督站 砂浆质量评定表　　　　表32单位工程名称单元工程量分部工程名称施工单位单元工程名称检验日期年　月　日项次保证项目质　量　标　准检　　验　　记　　录1原材料砂子含泥量水利工程不超过3%，土建工程不超过5%，其它项目满足规范要求项次基本项目质　量　标　准检　验　记　录质量等级合　格优　良合格优良128天砂浆强度值砂浆抗压强度平均值RCP≥R标最小值Rｍｉｎ≥0.8R标砂浆抗压强度平均值RCP≥R标最小值Rｍｉｎ≥0.85R标项次允许偏差项目设计值允许偏差（mm）实　　　测　　　值累计点合格点123456789101水泥、石灰、掺和料±22砂±33水、外加剂±1检查结果保证项目基本项目　　　　　　　　检查　　　项，其中优良项，优良率%允许偏差项目　　　　　　检查　　　点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　年　月　日 同一验收批砂浆强度检验评定报告表34工程名称施工单位验收范围设计强度施工日期：　年　月　日至　　年　月　日报告日期试块编号试块强度（N/mm2）试块编号试块强度（N/mm2）试块编号试块强度（N/mm2）试块编号试块强度（N/mm2）试块编号试块强度（N/mm2）试块编号试块强度（N/mm2）统计结果：＝＝＝＝≥≥0.85评　　定　　意　　见评　定　等　级施工单位年　　月　　日建设(监理)单位年　月　日 水利水电工程混凝土拌和质量评定表　　　　表35单位工程名称分部工程量分部工程名称施工单位分部工程部位评定日期年　月　日项次项　　　目项　目　质　量　等　级1混凝土拌和物2△混凝土试块评定意见质量等级两项质量均达到合格标准，其中混凝土试块质量施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　　　　　　　　　年　　月　　日内蒙古水利水电建设工程质量监督站 水利水电工程砼拌和物质量评定表　　　　表35－1单位工程名称分部工程量分部工程名称施工单位分部工程部位检验日期年月日至年月日项次保证项目质量标准检　验　记　录优良合格1砂子含水量小于6%的频率≥90%≥70%2△拌和时间符合规定的频率100%100%3混凝土塌落度符合要求的频率≥80%≥70%4△混凝土水灰比符合设计要求的频率≥90%≥80%项次允许偏差项目设计值（ｋｇ）允许偏差（mm）实　　测　　值合格数（点）合格率（%）123456789101水泥、掺和料±12细骨料±23粗骨料±2水、外加剂溶液±1评定意见质量等级共检查项　　组，保证项目　　项　　组，全部符合　　　　标准，允许偏差项目符合　　　　　标准施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　年　月　日内蒙古水利水电建设工程质量监督站 水利水电工程混凝土试块质量评定表　　　　表35－2单位工程名称分部工程量分部工程名称施工单位分部工程部位检验日期年月日至年月日项次检查项目质量标准检验记录优良合格1任何一组试块抗压强度最低不得低于设计标号的90%85%2△无筋（或少筋）混凝土强度保证率85%80%3△配筋混凝土强度保证率95%90%4混凝土抗拉、抗渗、抗冻指标不低于设计标号不低于设计标号5混凝土强度的离差系数<200号<0.18<0.22≥200号<0.14<0.18评定意见质量等级全部检查项目符合合格标准，其中主要检查项目施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　年　月　日内蒙古水利水电建设工程质量监督站 混凝土试块试验强度统计质量评定报告　　　　　　　　　　　　　　　　　　　　　　表36工程名称施工单位验收范围强度等级施工日期：　　年　月　日至　　年　月　日报告日期试块编号试块强度（N/mm2）试块编号试块强度（N/mm2）试块编号试块强度（N/mm2）试块编号试块强度（N/mm2）试块编号试块强度（N/mm2）试块编号试块强度（N/mm2）统计结果：＝＝＝－0.7≥　　　　　　≥1.15－1.60≥0.83－1.60≥0.80　　　　　≥0.95质检科：　　　　　　主管：　　　　审核：　　　　　计算：　　　　监理：内蒙古水利水电建设工程质量监督站 栏杆梯步、金属盖板及灯饰单元工程质量评定表　　　　　　表金1单位工程名称单元工程量分部工程名称施工单位单元工程名称、名称检验日期年月日项次保　证　项　目质　量　标　准检　　验　　记　　录1梯步结构型式，尺寸，材料符合设计图纸2梯步、扶手安装安装牢固，混凝土构件无蜂窝、孔穴　　　3外观质量梯步，每级高度一致，表面平整，扶手腐涂层均匀，表面光滑，色泽一致4栏杆结构型式尺寸符合设计图纸5安　　装牢固、焊缝表面无裂纹，夹渣、凹坑6防腐涂层均匀，光滑，色泽一致，无皱皮，胶皮色泽等7变形缝全部贯通8灯饰结构型式位置、尺寸符合设计图纸9安　　装牢固，灯具线路接头牢固，接触良好10金属盖板厚度、几何尺寸、材料符合设计图纸项次允许偏差项目设计值允许偏差（mm）实测值累计点合格点123456789101梯步平台高程±102平台支柱垂直度153扶手高度±104扶手垂直度55栏杆高度±106垂直度57平直顺度58灯柱垂直度59金属盖板几何尺寸±510表面平整5检查结果保证项目允许偏差项目　　　　　　检测　　　点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　年　月　日内蒙古水利水电建设工程质量监督站 施　工　日　记　　　　　　　　　　　　　表41气候温度单位工程名称工　程　部　位项目经理现场技术人员现场质检员记　录　日　期年　月　日内　容：　　　　　　　　　　　　　　　　　　　　　共　　　页　　　　第　　　页记录人签名：注：记录现场的主要施工经过、主要技术要求、质量情况；当日发生的主要技术问题、质量问题及与工程有关的其它问题，必要时应有适当的简图、计算公式、计算结果等。 砌体勾缝单元工程质量检验评定表表46单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质　量　标　准检　　验　　记　　录1勾缝或填缝材料符合设计与施工规范规定2材　料　使　用砂浆（细石砼）超初凝禁止使用3缝　槽　清　理缝间干净，无残渣积水，缝面湿润项次基本项目质　量　标　准检　验　记　录质量等级合　　格优　　良合格优良1缝隙面外观缝面基本平整，伸缩缝周围基本没有污染，缝线规整与砌体基本结合紧密基本没有干裂缝面平整，伸缩缝周围没有污染，缝线清晰美观与砌体结合紧密没有干裂2养　护按时养护，按规范规定养护时间基本保持湿润按时养护，按规范规定养护时间保持湿润3填　筑浆缝基本密实，填筑较饱满浆缝密实，填筑饱满项次允许偏差项目设计值允许偏差（mm）实　　　测　　　值累　计点合格点123456789101砂浆或细石砼勾缝勾缝深度-10勾缝宽度±52油膏、沥青砂浆或其它填料勾缝深度±5勾缝宽度±5检查结果保证项目基本项目　　　　　　　　共检测　　　项，其中优良项，优良率%允许偏差项目　　　　　　共检测　　　点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　　年　月　日 四级公路与乡村道路单元工程质量评定表表1.24单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年　月　日项次保证项目质　量　标　准检　　验　　记　　录1原材料符合设计要求项次基本项目质　量　标　准检　验　记　录质量等级合　格优　良合格优良1碾　　压材料级配粒径含水率及碾压遍数基本符合设计要求材料级配粒径，含水率符合要求，碾压遍数符合设计要求项次允许偏差项目设计值允许偏差（mm）实　　测　　值检测点合格点123456789101路面平整度202铺料厚度±303路面高程±504路面宽度±50检查结果保证项目基本项目　　　　　　　　检测　　　项，其中优良项，优良率%允许偏差项目　　　　　　实测　　　点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　　年　月　日 水落斗、水落管单元工程质量检验评定表　　　　　表69单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年　月　日项次保证项目质　量　标　准检　　验　　记　　录1水落斗、水落管制作水落斗、水落管的制作变形符合设计要求，接缝无开焊，咬口无开缝2水落斗、水落管安装水落斗、水落管的安装必须牢固，管箍固定方法正确，排水通畅，无渗漏。项次基本项目质　量　标　准检　验　记　录质量等级合格优良合格优良1连　接筛选节管连接紧密，承插方向，长度和管箍间距等符合施工规范要求，水落管正视顺直在合格基础上，弯管结合角度成钝角，水落管正、侧视顺直2油　漆除锈干净，涂刷防锈漆和两层罩面漆，无漏涂在合格的基础上，颜色均匀，无脱皮、漏涂3阳台、雨蓬出水管出水管的长度和坡度适宜，无存水出水管的长度和坡度正确，上下位置对齐，无存水。检查结果保证项目基本项目　　　　　　　　共检测　　　项，其中优良项，优良率%评定意见质量等级施工单位　　　　　　　　　　　　年　　月　　日建设(监理)单位　　　年　月　日内蒙古水利水电建设工程质量监督站 输水管道安装单元工程质量评定表　　　　　表1.24单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年　月日项次保证项目质量标准检　　验　　记　　录1管材、管件符合设计与规范标准要求2胶圈、粘接剂性能、卫生、化学指标符合规范规定3管床、管道回填土管道顶部30cm内采用细土回填，不得有尖角石、砾质土以防损坏管道。管道以上50cm回填土必须采用人工夯实项次基本项目质量标准检验记录质量等级合格优良合格优良1管道连接质量胶圈密封柔性接头承口内侧和插口外侧干净，橡胶圈压缩均匀，插入长度基本符合要求。打压试验符合设计与施工规范规定。承口内侧和插口外侧干净，橡胶圈压缩均匀，插入长度符合要求。打压试验符合设计与施工规范规定。2溶剂粘接连接管端外侧和承口内侧擦拭干净，被粘接面清洁、无尘砂与水迹；粘接溶剂涂抹均匀、基本无漏涂或涂抹过量；接口的直度和位置基本准确；接头外部挤出的粘接剂擦拭基本干净。打压试验符合设计与施工规范规定。管端外侧和承口内侧擦拭干净，被粘接面清洁、无尘砂与水迹；粘接溶剂涂抹均匀、无漏涂或涂抹过量；接口的直度和位置准确；接头外部挤出的粘接剂擦拭干净。打压试验符合设计与施工规范规定。3管道埋深预留沉量基本符合要求预留沉量符合要求项次允许偏差项目设计值允许偏差（mm）实　　　测　　　值检查点合格点123456789101管道底高程+0,-302沟槽宽度-10,+503管线轴线±504沟底平整度20检查结果保证项目基本项目　　　　　　　　共检查　　　项，其中优良项，优良率%允许偏差项目　　　　　　检测　　　点，其中合格　点，合格率　%评定意见质量等级施工单位　　　　　　　　　　年　　月　　日建设(监理)单位　　　年　月　日内蒙古水利水电建设工程质量监督站 分水井、检查井单元工程质量评定表表73单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1原材料砼、砂浆、砖强度符合设计要求2井盖、井座符合设计要求项次基本项目质量标准检验记录质量等级合格优良合格优良1基础基本符合设计要求符合设计要求2砂浆抹面抹面砂浆厚度基本符合设计要求，表面压实抹光没有裂缝。抹面砂浆厚度满足设计要求，外表美观，表面压实抹光。3砼振捣振捣有序，无滑坡振，拆模后个别处有蜂窝、麻面，表面无干缩裂缝。干振捣有序，无滑坡振，拆模后表面平整、光滑、美观。4砌体砂浆水平灰缝砂浆饱满度不小于80%。水平灰缝砂浆饱满度不小于90%。项次允许偏差项目设计值允许偏差（㎜）实测值检测点合格点123456789101井底高程±102井口高程±53井内径±104井壁厚度±5检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：机检测点，其中合格点，合格率%评定意见质量等级施工单位年月日建设（监理）单位年月日 砼管、预应力砼管及预防应力钢筒砼管单元工程质量评定表表86单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次保证项目质量标准检验记录1砼管与胶圈强度、物理性能、各部尺寸符合设计与规范要求2润滑、防腐及接头灌浆、抹浆材料符合设计与规范要求3接头的清理与润滑符合设计与规范要求4砼管外部防腐符合设计与规范要求5管道坡度符合设计与规范要求项次基本项目质量标准检验记录质量等级合格优良合格优良1接头胶圈位置准确，压缩均匀，接头完好无损。胶圈位置准确，压缩均匀，接头完好无损，润滑剂涂抹均匀，接头洁净。2接头水压试验打压试验合格，打压孔填平压实。打压试验合格，打压孔填平压实，整齐美观。3接头外部灌浆各部位饱满、密实。各部位饱满、密实、美观。4接头内部抹浆接头表面与管内表面齐平接头表面与管内表面齐平、美观。项次允许偏差项目设计值允许偏差（㎜）实测值检测点合格点123456789101管道中心线位移±102高程±10检查结果保证项目：基本项目：检查项，其中合格项，合格率%允许偏差项目：共检测点，其中合格点，合格率%评定意见质量等级施工单位年月日建设（监理）单位年月日 预应力钢筒砼管接头水压试验原始记录年月日至年月日表86—1日期管节（部位）编号仪器号码工作压力（MPa）试验压力（MPa）达到试验压力时间（S）卸压时间（S）卸压时压力表读数打压人员现场监理内蒙古水利水电建设工程质量监督站 压力钢管制作单元工程质量评定表表金2单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1钢板、焊条防腐材料符合设计与规范要求2焊缝外观检查符合设计与规范要求项次基本项目设计值质量标准检验记录合格数（点）合格率（%）合格优良1纵缝、环缝对口错位小于或等于板厚10%，且不大于2㎜小于或等于板厚5%，且不大于1㎜2明管防腐蚀标准内、外管壁清除到露出金属光泽内、外管壁除锈达到SSPC—SP10标准项次允许偏差项目设计值允许偏差（㎜）实测值累计点合格点合格优良12345678910钢管内径D<2M1钢管圆度3D/10002.5D/10002瓦片与样板间隙1.51.03实际周长与设计周长差±3D/1000±2.5D/10004纵缝焊后变形4.02.0检查结果保证项目：基本项目：检查项，其中优良项，优良率%允许偏差项目：共测点，合格点，合格率%评定意见质量等级施工单位年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 压力钢管安装单元工程质量评定表表金2单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1钢管制作结构、尺寸、材料符合设计图纸2焊接符合规范要求3支承板与支墩联接埋件位置、数量符合设计，焊接牢固4泄水孔、人孔尺寸、位置、结构形式符合设计，止水严密项次基本项目质量标准检验记录质量等级合格优良合格优良1管内、外壁防腐表面处理彻底清除铁锈、氧化皮、焊渣、油污、灰尘、水分等，再进行喷涂内、外壁喷涂达到SSPC—VISI中SSPC—SP10标准，表面粗糙度为60—70μm2管内、外壁涂料涂装涂装层数、厚度、间隔时间满足要求，涂层均匀，表面光滑，颜色一致，无皱皮、脱皮。涂装表面质量达到合格标准；无针孔，用刀划检查涂层粘附力，应不宜剥离。项次允许偏差项目设计值允许偏差（㎜）实测值检测点合格点123456789101始装节管口里程±52钢管圆度5D/10003其他部位管口中心154鞍式支座顶面弧度与样板间隙25始装节管口中心56与设计轴线的平行度不大于2/1000检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：共检测点，其中合格点，合格率%评定意见质量等级施工单位年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 金属结构防腐蚀表面处理、涂料涂装单元工程质量评定表金—7单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录质量等级合格优良合格优良1钢管内、外壁防腐蚀表面处理内、外管壁用压缩空气喷砂或喷凡除锈，彻底清除铁锈、氧化皮、焊渣、油污、灰尘、水份等，使之露出灰白色金属光泽除锈后表面达到SSPC—SP10标准，表面粗糙度为60—70μm2钢管内、外壁涂料涂装内、外壁涂料涂装层数，每厚度、间隔时间均按设计要求和厂家说明书规定进行。经外观检查，涂层均匀，表面光滑，颜色一致，无皱皮、脱皮、气泡、挂流漏刷等缺陷。内、外壁涂料涂装表面质量达到合格标准。涂层厚度符合设计要求；无针孔，用刀划检查涂层粘附力，应不宜剥离。3金属喷渡镀层金属表面均匀，无气泡、秃斑及粘附金属等缺陷。外观质量达到合格标准，喷层厚度符合设计要求。粘附着力检查时，镀层与母材不分离。检查结果保证项目：检查项，其中优良项，优良率%评定意见质量等级施工单位年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 焊缝质量检查评定表金—8单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1现场焊接焊缝外观质量裂纹、夹渣无2咬边板厚δ≤10㎜时，咬边深度≤0.5㎜；δ>10㎜时，咬边深度≤1㎜；连续咬边长度≤100㎜，累计长度≤焊缝全长10%3气孔一类焊缝：不允许有气孔，二类焊缝：气孔直径≤1㎜，每米≤3个，间距≥20㎜，三类焊缝：气孔直径≤1.5㎜，每米≤3个，间距≥20㎜。4对接焊缝超高△hδ≤10㎜，△h=1～2㎜；δ>10㎜，△h=2～3㎜5焊缝宽度盖过每边坡口2～3㎜，并平缓过渡6角焊缝尺寸和超高k=6～12㎜，△k=＋1.5△h<1－1.0；k>12㎜，△k=＋2.0△h<1.5－1.0项次基本项目质量标准检验记录质量等级合格优良合格优良1一、二类焊缝探伤按水工金属结构制造安装及验收规范或设计规定的质量标准检测评定，一次合格率未达到优良标准；发现缺陷已修补合格。X射线探伤一次合格率≥85%，超声探伤一次合格率≥95%。2一类焊缝错位①δ≤10㎜为1㎜②δ>10㎜小于δ10%或≤2㎜①δ≤10㎜为1㎜②δ>20㎜小于δ5%或2㎜3二类焊缝错位①δ≤10㎜为1.5㎜；②δ>10㎜,应≤板厚的15%，且≤3㎜①δ≤10㎜为1.5㎜；②δ>15㎜,应≤板厚的10%，且≤3㎜4焊件表面清除临时支撑全部割除，焊疤清除干净临时支撑全部割除，焊疤清除干净且磨光5表面局部凹坑焊补凡凹坑深度>板厚10%或>2㎜均已焊补凡凹坑深度>板厚10%或>2㎜均已焊补并磨光检查结果保证项目：基本项目：检查项，其中优良项，优良率%评定意见质量等级施工单位年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 启闭机械轨道安装单元工程质量评定表表金3单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1轨道材料、型号符合设计要求项次允许偏差项目设计值允许偏差（㎜）实测值检测点合格点123456789101轨道中心线L≤10mL>10m232轨距L≤10mL>10m±3±53轨道纵向平度0.7/m，全程不超过104同断面两轨高程相差L/800，且不超过105轨道接头左、右、上三面错位16轨道接头间隙37伸缩节接头间隙＋2－1检查结果保证项目：允许偏差项目：共检测点，其中合格点，合格率%评定意见质量等级施工单位年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 桥式起重机安装单元工程质量检验评定表表金4单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1端梁接头的焊缝机械强度必须符合设备技术文件的要求2无负荷运转升降吊钩（抓斗）三次，小车、大车在全行程上往返三次，检查终端开点、缓冲器、制动器是否灵敏可靠。各电器控制器、限位开关和联锁装置的工作是否正常。3静负荷试运转除下挠度和上拱度必须符合规定外，尚必须达到下列要求：（1）车轮与轨道顶面必须接触良好；（2）主梁与端梁的连接牢固可靠；（3）钢丝线在绳槽中的缠绕位置正确不乱；（4）制动器工作正常。4动负荷试运转（1）在额定负荷下，检查起重机、小车、吊钩（抓斗）的运行、升降速度是否符合设备技术文件的要求；（2）在超过额定负荷10%的情况下，升降吊钩（抓斗）三次，并将小车行至起重机的一端，起重机行至轨道的一端，分别检验终端开关和缓冲器的灵敏可靠性。项次基本项目质量标准检验记录质量等级合格优良合格优良1端梁连接铆钉与螺栓连接端梁接头的铆钉孔、螺钉孔应对准；铆钉连接与螺栓连接应紧固。端梁接头的铆钉孔、螺钉孔应对准；铆钉连接与螺栓连接紧固。2焊接端梁接头的焊缝应牢固，表面不应有裂纹、夹渣、气孔和尾坑、加强层高度和宽度应均匀。端梁接头的焊缝牢固，表面没有裂纹、夹渣、气孔和尾坑、加强层高度和宽度均匀。项次允许偏差项目设计值允许偏差（㎜）实测值检测点合格点123456789101组装桥梁起重机跨距≤19.5m>19.5m2主动车轮与从动车轮的跨距≤19.5m>19.5m3桥架水平方向对角线相待（以车轮为测点）箱形梁桁架梁4小车轨距≤2.5m>2.5m检查结果保证项目：基本项目：检查项，其中优良项，优良率%允许偏差项目：共检查项，其中合格项，合格率%评定意见质量等级施工单位年月日建设（监理）单位年月日注：“允许偏差项目”项次3为关键项。内蒙古水利水电建设工程质量监督站 压力钢管岔管、弯管制作单元工程质量评定表表金5单位工程名称单元工程量分部工程名称施工单位单元工程检验日期年月日项次保证项目质量标准检验情况1焊条、焊缝、钢管质量符合设计与施工规范规定2明管防腐蚀标准符合设计与规范规定3水压试验无渗水及其它异常现象4纵缝、环缝对口错位小于或等于板厚5～10%且不大于1～2㎜项次基本项目设计值质量标准（㎜）检验记录质量等级合格优良合格优良1纵缝焊后变形4.04.02与主管、支管相邻的岔管口、弯管管口园度50/100040/10003管口平面度2.01.54实际周长与设计周长差3D/10002.5D/1000项次允许偏差项目设计值允许偏差（㎜）实测值检测点合格点合格优良123456789101与主、支管相邻的岔管口、弯管管口中心542角度偏差1″1″3相邻管节周长差δ≤10δ≥10δ≤10δ≥10610684瓦片与样板间隙1.51.0检查结果保证项目：基本项目：检查项，其中优良项，优良率%允许偏差项目：共检查点，其中合格点，合格率%评定意见质量等级施工单位年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 设备地脚螺栓、基础板及垫铁质量评定表电设—1单位工程名称单元工程量分部工程名称施工单位机组安装位置检验日期年月日项次保证项目质量标准检验情况1螺母、螺栓制作材质、公称直径，螺母长度及末端弯制符合设计及规范要求。2地脚螺栓安装应垂直，螺母应拧紧、扭力矩一致，螺母与设备底座的接触应紧密。3垫铁安装放置平稳，位置正确，每组不应超过3块，其中斜铁一对，平铁一块。4螺孔清理及二期砼接触面清扫干净，砼达到设计强度。项次基本项目质量标准（㎜）检验记录质量等级合格优良合格优良1地脚螺栓垂直度10/1008/1002露出螺母长度2扣以上3～5扣3与孔壁的距离≥154基础板与垫铁基础板高程＋0，－5＋0，－35基础板位置偏差1086斜垫铁搭接长度≥2/3长度≥2/3长，外露10～50检查结果保证项目：基本项目：共检查项，其中优良项，优良率%评定意见质量等级施工单位年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 水泵安装单元工程质量评定表电设—2单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1水泵与电机质量符合设计与技术标准2填料函检查压盖松紧适当，只允许有滴状泄漏3运转部分检查运转中无异常振动和响声，各连接部分不应松动和渗漏4轴承温度滚动轴承不超过75℃，滑动轴承不超过70℃5电动机电流不超过额定值6水泵压力和流量符合设计规定7水泵止退机构动作灵活可靠8泵轴径向振动转速（r/min）>750～1000双向振幅（㎜）≤0.10>1000～1500≤0.08>1500～3000≤0.069叶轮和密封环、轴流泵叶片外圆与泵壳间隙符合设计规定10多级泵叶轮轴向间隙大于推力头轴向间隙项次基本项目质量标准（㎜）检验记录质量等级合格优良合格优良1主、从动轴中心0.100.082主、从动轴中心倾斜0.2/m0.10/m3泵体与纵横向水平度0.1/m0.08/m4泵体铅垂度0.1/m0.08/m项次允许偏差项目允许偏差（㎜）实测偏差值检测点合格点123456789101安装基准线与建筑轴线距离±202安装基准线与设备平面位置±103安装基准线与设备标高＋20，－10检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：共检查点，其中合格点，合格率%评定意见质量等级施工单位年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 电动机安装单元工程质量评定表电设—3单位工程名称电机型号功率分部工程名称施工单位安装位置检验日期年月日项次保证项目质量标准检验记录1电动机各项电气试验符合电气调试规定2盘车检查盘车转动灵活，无异常响动3转动部分运转平稳，无异常振动及响声4电流值不超过额定值5滑环与电刷摆度不大于0.05㎜，电刷与刷握内应有0.1～0.2㎜间隙，刷握与滑环应有2～4㎜间隙项次基本项目质量标准（㎜）检验记录质量等级合格优良合格优良1与水泵同轴度偏差0.100.082轴承座轴向水平度0.10/m0.08/m3轴承座径向水平度0.20/m0.15/m项次允许偏差项目设计值允许偏差（㎜）实测值检测点合格点123456789101电机的空气间隙5%2联轴器端面间隙≤2～8检查结果保证项目：基本项目：检查项，其中优良项，优良率%允许偏差项目：实测点，其中合格点，合格率%评定意见质量等级施工单位年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 阀门（蝶阀、电动、手动阀门）安装单元工程质量评定表电设—4单位工程名称阀门名称分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1法兰组合缝符合规范要求2电气接线接线正确，动作可靠3关阀时间符合设计要求4蝶阀液压系统无渗漏油现象5逆止阀逆止性能动作可靠，止水良好项次基本项目质量标准（㎜）检验记录质量等级合格优良合格优良1位置偏差15102阀体垂直度1/10000.8/10003蝶阀横向水平1/10000.8/1000检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：共检查点，其中合格点，合格率%评定意见质量等级施工单位年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 通风机安装单元工程质量检验评定表电设—5单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1风机叶轮严禁与壳体碰撞2进风斗与叶轮散装风机进风斗与叶轮的间隙必须均匀适宜，符合技术要求。3地脚螺栓、垫铁地脚螺栓必须拧紧，并有防松装置；垫铁位置必须正确、接触紧密、每组不超过3块。4试运转结果叶轮旋转方向必须正确，经不少于2小时的运转后，滑动轴承温升不超过35℃，最高温度不超过70℃。项次允许偏差项目允许偏差（㎜）实测点偏差值累计点合格点123456789101中心线的平面位移102标高±103皮带轮轮宽中心位移24传动轴水平度0.2/10005联轴器同心度径向位移0.05轴向倾斜0.2/1000检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：共检查点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 风管及部件安装单元工程质量检验评定表电设—7单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1安装安装必须牢固，位置、标高和走向符合设计要求，部件方向正确，操作方便。防火阀检查孔的位置必须设在便于操作的部位2支、吊、托架支、吊、托架的型式、规格、位置、间距及固定必须符合设计要求和施工规范规定，严禁设在风口、阀门及检视门外。不锈钢板、铝板风管采用碳素钢支架时，必须进行防腐及隔绝。3非金属风管非金属风管的支、立管必须单独设支、吊架，法兰两侧必须加镀锌垫。圈螺栓按设计要求作防腐处理。4铝板风管铝板风管的法兰连接螺栓必须镀锌，并在法兰两侧垫以镀锌垫圈5斜插板阀斜插板阀垂直安装时，阀板必须向上拉启；水平安装时，阀板顺气流方向插入，阀板不应向上拉启。6风帽安装风帽安装必须牢固，风管与屋面接触处严禁漏水。7洁净系统洁净系统风管连接后必须严密不漏，法兰垫料和接头方法必须符合设计要求和施工规定。柔性短管所采用的材料，必须不产尘、不透气，内壁光滑；柔性短管与风管、设备的连接必须严密不漏。风管、静压箱安装后内壁必须清洁，无浮尘、油污、锈蚀及杂物等。项次基本项目质量标准检验记录质量等级合格优良合格优良1风管底部接缝基本符合施工规范与技术标准（见背页说明）符合施工规范与技术标准（见背页说明）2风管的法兰连接3风口安装4柔性短管5各类排气罩的安装项次允许偏差项目允许偏差（㎜）实测偏差值累计点合格点123456789101风管水平度每米3总偏米202垂直度每米2总偏米203风口水平度3垂直度2检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：共检查点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 架空线路和杆上电气安装单元工程质量检验评定表电设—9单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量情况1金具、设备的规格、型号、质量必须符合设计要求。高压绝缘子的交流耐压试验结果和高压电气设备的试验调整结果必须符合施工规范规定。2高压瓷件表面严禁有裂纹、缺损、瓷釉等缺陷。3导线连接必须紧密、牢固，连接处严禁断股和损伤；导线的连接管在压接或校直后严禁有裂纹4钢圈连接的钢筋混凝土电杆，钢圈焊缝的焊接必须符合施工规范的规定，焊接后，电杆的弯曲度不超过其长度的2/1000。项次基本项目质量标准（㎜）检验记录质量等级合格优良合格优良1金具安装平整、牢固、横担与中心线的角度正确，黑色金属零件保护完整。在合格基础上，横担与电杆间接触紧密，连接螺栓螺纹露出螺母2—3扣。黑色金属零件镀锌层良好，无缺陷。2拉线及撑杆安装位置正确，金具齐全，连接牢固，同杆的各条拉线均受力正常，无松股、断股和抽筋现象。在合格基础上，拉线（撑杆）与电杆的夹角正确，拉线（撑杆）坑填土防沉台尺寸正确，导线紧线后电杆稍无明显偏移。3导线架设导线与绝缘子固定可靠，导线无断股。扭绞和死弯：超量量磨损的线段和有其他缺陷的线段修复完好。在合格基础上，导线没有因施工不当造成加固和修复。4跳线、过引线、引下线布置导线线间及导线对地间的最小安全距离符合施工规范规定。在合格基础上，导线布置合理、整齐，线间连接的走向清楚，辨认方便。5杆上电气设备安装位置正确、固定牢靠、部件齐全，操作机构动作灵活、准确，导线和设备端子连接紧密可靠。在合格基础上，安装平整，成排的排列整齐、间距均匀、高度一致。6路灯安装灯位正确，固定牢靠杆上路灯的引线应拉紧；庭院路灯的灯柱稳固垂直，其根部接线箱盖析齐全，防水措施良好。在合格基础上，灯具清洁；成排安装的排列整齐。7接地（接零）电气设备、器具和非带电金属部件的接地（接零）支线敷设连接紧密、牢固、接地（接零）线截面选用正确，需防腐的部分涂漆均匀无遗漏。在合格的基础上，线路走向合理，色标准确涂刷后不污染设备和建筑物。项次允许偏差项目允许偏差（㎜）实测点偏差值检查点合格点123456789101电杆组立直线单杆和组合双杆中心的横向位置偏移50组合双杆两杆高差20电杆垂直度（即杆稍倾斜位移）0.5D2导线弛度实际与设计值差±5%同一档内导线间弛度差50检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：实测点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 电缆支架制作单元工程质量检验评定表电设—10单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1钢材型号、规格符合设计要求2焊条性能符合焊接规范3焊工经考试合格，并取得相应施焊条件的合格证项次基本项目质量标准（㎜）检验记录质量等级合格优良合格优良1焊缝外观焊波较均匀，正面的焊渣和飞溅物清除干净。焊波均匀，焊渣和飞溅物清除干净。2防锈、防腐涂刷均匀，无明显皱皮，流坠。涂刷均匀，色泽一致，无明显皱皮，流坠，分色线清楚整齐。项次允许偏差项目允许偏差（㎜）实测偏差值检测点合格点123456789101角焊缝的焊脚＋1.0,－02基本金属咬肉深度≯0.53支架间距≯24翼线倾斜度25下料尺寸与设计尺寸差±2检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：共检测点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 电缆线路单元工程质量评定表电设—11单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1电缆电缆的品种、规格、质量符合设计要求。电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。2电缆敷设电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷；直埋敷设时，严禁在管道的上面或下面平行敷设。3电缆端头、接头的制作安装密封严密，填料灌注饱满，无气泡、渗油现象；芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀；封铅表面光滑，无砂眼和裂纹。交联聚乙稀电缆头的半导体带、屏蔽带包缠不超越应力锥中间最大处，锥体坡度均匀，表面光滑。电缆头安装固定牢靠，相序正确。直埋电缆接头保护措施完整，标志准确清晰。项次基本项目质量标准检验记录质量等级合格优良合格优良1电缆支、托架安装见背面填表说明见背面填表说明2电缆保护管安装3电缆敷设4接地（接零）项次允许偏差项目允许偏差实测点偏差值检测点合格点123456789101明设成排相互间高低差102电缆最小允许弯曲半径油浸纸绝缘电力电缆单芯≥20d多芯≥15d橡皮绝缘电力橡皮或聚氯乙稀护套≥10d裸铅护套≥15d铅护套钢带铠装≥20d塑料绝缘电力电缆≥10d控制电缆≥10d检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：共检测点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日注：d为电缆外径。内蒙古水利水电建设工程质量监督站 配管及管内穿线单元工程质量评定表电设—12单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1导线导线的品种、规格、质量必须符合设计要求和国家标准的规定。导线间和导线对地间的绝缘电阻必须大于0.5MΩ。2配管薄壁钢管严禁熔焊连接。塑料管的材质及适用场所必须符合设计要求和施工规范规定。项次基本项目质量标准检验记录质量等级合格优良合格优良1管子敷设见背面填表说明见背面填表说明2管路保护3管内穿线4接地（接零）项次允许偏差项目允许偏差实测点偏差值检测点合格点123456789101管子最小弯曲半径暗配管≥6D明配管管子只有一个弯≥4D管子有二个弯及以上≥6D2管子弯曲处弯曲度≤0.6D3明配固定点间距管子直径（㎜）15～2030㎜25～3040㎜40～5050㎜65～10060㎜4明配管水平垂直敷设任意2m段内平直度3㎜垂直度3㎜检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：共检测点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日注：D为电缆外径。内蒙古水利水电建设工程质量监督站 护套线配线单元工程质量评定表电设—13单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量情况1护套线的品种、规格、符合设计要求。导线间和导线对地间的绝缘电阻值必须大于0.5MΩ。2导线严禁有扭绞、死弯、绝缘层损伤和护套断裂等缺陷。3塑料护套线严禁直接埋入抹灰层内敷设项次基本项目质量标准检验记录质量等级合格优良合格优良1护套线敷设平直、整齐，固定可靠；穿过梁、墙、楼板跨越线路等处有保护管；跨越建筑物变形缝的导线两端固定可靠，并留有适当余地。在合格基础上，导线明敷部分紧贴建筑物表面；多根平行敷设间距一致，分支和弯头处整齐。2护套线的连接连接牢固，包扎严密，绝缘良好，不伤芯线；接头设在接线盒或电器器具内；板孔内无接头。在合格基础上，接线盒位置正确，盒盖齐全平整，导线进入接线盒或电气器具时留有适当余量。项次允许偏差项目允许偏差或弯曲半径实测点偏差值检查点合格点123456789101固定点间距5㎜2水平或垂直敷设的直线段平直度5㎜垂直度5㎜3最小弯曲半径≥3b检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：实测点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日注：b为平弯时护套线厚度或侧弯时护套线宽度。内蒙古水利水电建设工程质量监督站 配线用钢索单元工程质量检验评定表电设—14单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1钢索、金具品种、规格、质量符合设计要求。终端接环必须固定牢固，拉紧调节装置齐全；钢索端头用专用金具卡牢，数量不少于2个。项次基本项目质量标准检验记录质量等级合格优良合格优良1钢索的中间固定基本符合施工规范与技术标准（见背面填表说明）符合施工规范与技术标准（见背面填表说明）2接地（接零）项次允许偏差项目允许偏差（㎜）实测点偏差值累计点合格点123456789101各种配线支持间的距离钢管配线302硬塑料管配线203塑料护套线配线54瓷柱配线30检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：实测点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站 硬母线安装单元工程检验质量评定表电设—15单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1硬母线硬母线品种、规格、质量符合设计要求，高压绝缘子高压和穿墙套管的耐压试验必须符合施工规范规定。2高压瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷。3母线连接的规定一、搭接（包括与设备的搭接），接触间隙用0.05㎜×10㎜塞尺检查；线接触的塞不进去；面接触的，接触面宽56㎜及以下时，塞入深度不大于4㎜；接触面宽63㎜及以上时，塞入深度不大于6㎜；二、焊接，在焊缝处有2—4㎜的加强高度，焊口两侧各凸出4—7㎜；焊缝无裂纹、未焊透等缺陷，残余焊药清除干净；三、不同金属的母线搭接，其搭接面的处理符合施工规范规定。4母线的弯曲弯曲处严禁有缺口和裂纹项次基本项目质量标准检验记录质量等级合格优良合格优良1母线绝缘子及支架安装基本符合施工规范与技术标准（见背页说明）符合施工规范与技术标准（见背页说明）2母线安装3接地（接零）项次允许偏差项目允许偏差或弯曲半径实测点偏差值累计点合格点123456789101母线绝缘子及支架安装±5㎜2母线平弯最小弯曲半径B×δ≤50×5钢>2δ铝>2δB×δ≤125×10钢>2δ铝>2.5δ3母线立弯最小弯曲半径B×δ≤50×5钢>1B铝>1.5BB×δ≤150×10钢>1.5B铝>2B检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：实测点，其中合格点，合格率%评定意见质量等级施工单位工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站滑接线和移动式软电缆安装单元工程检验质量评定表 电设—16单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1硬母线品种、规格、质量必须符合设计要求。滑接线和移动式软电缆的相间或各相对地间的绝缘电阻值必须符合施工规范规定。2型钢和起重机安装保证型钢滑接线的中心与起重机轨道的实际中心线的距离和同一条型钢滑接线的各支型钢间的水平或垂直距离必须保持一致，其最大偏差值严禁超过规范的规定值。3滑接线的安装滑接线在绝缘子固定可靠；滑接线连接处平滑；滑接面严禁有锈蚀；在滑接线与导线端子连接处必须作镀锌或镀锡处理。项次基本项目质量标准检验记录质量等级合格优良合格优良1绝缘子和支架安装基本符合施工规范与技术标准（见背页说明）符合施工规范与技术标准（见背页说明）2滑线安装3移动式软电缆安装4滑接器安装5接地（接零）检查结果保证项目：基本项目：共检查项，其中合格项，合格率%评定意见质量等级施工单位工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站高压开关安装单元工程检验质量评定表 电设—18单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1高压开关品种、规格、质量必须符合设计要求。试验调整结果符合施工规范规定。2瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷。3导电接触面开关与母线连接处必须接触紧密。项次基本项目质量标准检验记录质量等级合格优良合格优良1开关安装位置正确、固定牢靠，部件完整，操作部分灵活、准确。充油部分：油号、油位正确、清晰、无渗油现象。支架、连杆和传动轴等固定、连接可靠，油漆完整。在合格的基础上，操作部分方便、省力、空行程少，分合闸时无明显振动。2接地（接零）高压开关及其支架、操动机构等的接地（接零）支线敷设连接紧密、牢固，接地（接零）线截面选用正确，需防腐的部分涂漆均匀且无遗漏。在合格的基础上，线路走向合理，色标准确，涂刷后不污染设备和建筑物。检查结果保证项目：基本项目：共检查项，其中合格项，合格率%评定意见质量等级施工单位工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站成套配电柜（盘）及动力开关柜安装单元工程质量检验评定表电设—19 单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1配电柜（盘）、开关柜配电柜（盘）、开关柜型号、规格、质量必须符合设计要求。柜（盘）的试验调整结果必须符合施工规范的规定。2高压瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷，低压绝缘部件完整。3柜（盘）内设备检查柜（盘）内设备的导电接触面与外部母线连接，必须接触紧密，用0.05㎜×10㎜塞尺检查，线接触的塞不进去;面接触的，接触面宽50㎜及其以下时,塞入深度不大于4㎜,接触面宽60㎜及其以上时,塞入深度不大于6㎜。项次基本项目质量标准检验记录质量等级合格优良合格优良1柜（盘）组立基本符合施工规范与技术标准（见背面填表说明）符合施工规范与技术标准（见背面填表说明）2柜（盘）内的设备及接线3接地（接零）项次允许偏差项目允许偏差（㎜）实测点偏差值累计点合格点123456789101基础型钢顶部平直度每米1全长52侧面平直度每米1全长53柜盘安装每米垂直度1.54盘顶平直度相邻两盘2成排盘顶部55盘面平直度相邻两盘1成排盘面56盘间接缝2检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：实测点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站低压电器安装单元工程质量评定表电设—20 单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1电器设备电器的规格、型号及材质必须符合要求。绝缘电阻值和绝缘测量符合施工规范规定。2导线与母线连接电器的导电接触面和母线连接接触面必须接触紧密，用0.05㎜×10㎜塞尺，线接触塞不进去，面接触的，接触面宽L≤50㎜时,塞入深度≤4㎜,L≥60㎜时,塞入深度≤6㎜。项次基本项目质量标准检验记录质量等级合格优良合格优良1开关安装部件完整，排列整齐，绝缘器件无裂纹缺损；活动导电部分接触良好；集电环表面平整、清洁；电磁电芯零锈斑玟以及油垢，吸合、释放正常，无噪音；注油器油位正常，无渗漏。在合格的基础上，电器整洁，固定电器支架、盘、板平整，电器引出导线整齐，固定可靠，电器及支架油漆完整。2操作机构安装动作灵活，触头动作一致，各联锁、传动装置位置正确可靠。在合格的基础上，操作时无较大振动和异常噪声，需润滑的部位润滑良好。3引线焊接焊缝饱满，表面光滑，焊药清除干净，锡焊焊药无腐蚀性。在合格的基础上，焊接处防腐和绝缘处理良好，引线绑扎整齐，固定可靠。4接地（接零）接地（接零）支线敷设连接紧密、牢固，截面选择正确，防锈部分涂漆均匀无遗漏。在合格的基础上，线路走向合理，色标准确，涂刷后不污染设备和建筑物。检查结果保证项目：基本项目：共检查项，其中合格项，合格率%评定意见质量等级施工单位工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站蓄电池安装单元工程质量评定表电设—21单位工程名称单元工程量 分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1蓄电池型号、规格、质量必须符合设计要求。电解液配制，首次充、放电的各项指标符合技术条件及施工规范规定。2绝缘电阻蓄电池（组）母线对地绝缘电阻符合下列规定：1、110V的蓄电池组不小于0.1MΩ2、220V的蓄电池组不小于0.2MΩ项次基本项目质量标准检验记录质量等级合格优良合格优良1蓄电池台架木台架干燥、光滑、无活疖和劈裂，台架尺寸正确，防酸处理完整。在合格的基础上，木台架平直整齐，水泥台架，防酸衬砌平整。2电池安装稳固、垫平排列整齐。标志正确、清晰齐全；绝缘子绝缘垫板等无碎裂和缺损，容器内无沉淀和杂物，无渗漏。在合格的基础上，表面清洁，容器内的有关表针清晰可见，电解液液位正确。3蓄电池母线安装母线及其支持件和支架平整，固定牢靠，母线平直，弯曲处弯度均匀一致，母线穿墙接线板固定牢固，密封良好。母线熔焊焊接，焊缝饱满光滑。在合格的基础上，母线色标均匀，母线布置准确合理。检查结果保证项目：基本项目：共检查项，其中合格项，合格率%评定意见质量等级施工单位工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站电气照明器具及其配电箱（盘）安装单元工程质量评定表电设—22 单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1规格、型号器具及配电箱（盘）、灯具、吊扇等规格、型号符合设计要求项次基本项目质量标准检验记录质量等级合格优良合格优良1器具安装器具及支架牢固端正，位置正确，有木台的安装在木台中心。在合格基础上，灯具内外干净明亮，吊杆垂直，双线平等。2配电箱（盘、板）安装位置正确，新件齐全，无绞接现象，箱（盘）油漆完整箱盖开关灵活，结线整齐，回路编号齐全、正确。3导线与器具连接连接牢固紧密，不伤芯线无松动。导线进入器具绝缘保护良好，在器具、箱（盘）内余量适当。4接地（接零）柜（盘）及支架接地支线敷设连接紧密、牢固，接地线截面选择正确，防腐涂漆无遗漏。在合格的基础上，线路走向合理，色标准确，涂刷后不污染设备和建筑物。项次允许偏差项目允许偏差（㎜）实测点偏差值检查点合格点123456789101箱、板、盘垂直度h≤50㎝1.5h>50㎝32成排灯具中心线0.53开关、插座并列安装高程0.54开关、插座同一场所高程55开关、插座面板垂直度0.5检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：实测点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站避雷针架制作安装单元工程质量评定表电设—23单位工程名称单元工程量 分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1钢材型号规格必须符合设计要求2焊条性能必须符合焊接规范要求3焊工必须经考试合格，并取得相应施焊条件的合格证项次基本项目质量标准检验记录质量等级合格优良合格优良1焊缝外观焊波较均匀，正面的焊渣和飞溅物清除干净焊波均匀，焊渣和飞溅物清除干净2防锈、防腐涂刷均匀，无明显皱皮、流坠涂刷均匀，色泽一致，无皱皮和流坠，分色线清楚整齐项次允许偏差项目允许偏差（㎜）实测点偏差值累计点合格点123456789101焊缝宽度－0.1d2焊缝高度－0.05d3咬肉深度0.05d4边长断面（尺寸）±35长边不直度（全长）5检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：实测点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站避雷针（网）及接地装置单元工程质量检验评定表电设—24单位工程名称单元工程量分部工程名称施工单位 单元工程名称、部位检验日期年月日项次保证项目检验记录1材料的质量符合设计要求。接地装置的接地电阻值必须符合设计要求。2接至电气设备、器具和可拆卸的其它非带电金属部件接地（接零）的分支线，必须直接与接地干线相连，严禁串联连接。项次基本项目质量标准检验记录质量等级合格优良合格优良1针（网）及其支持件安装位置正确，固定牢靠，防腐良好；针体垂直，避雷针及支持件的制作质量符合设计要求。设有标志等的避雷针，灯具完整，显示清晰。在合格基础上，避雷网支持件间距均匀；避雷针针体垂直偏差不大于顶端针杆的直径。2接地（接零）线的敷设一、平直、牢固、固定点间距均匀，跨越建筑物变形缝有补偿装置，穿墙有保护管，油漆防腐完整；二、焊接连接的焊缝平整、饱满，无明显气扎、咬肉等缺陷；螺栓连线紧密、牢固，有防松措施；三、防雷接地引下线的保护管固定牢靠，断线卡设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐全。在合格基础上，防腐均匀，无污染建筑物。3接地体安装位置正确，连接牢固，接地体埋设浓度距地面不小于0.6m。在合格基础上，隐蔽工程记录齐全、准确。项次允许偏差项目允许偏差（㎜）实测点偏差值检查点合格点123456789101搭接长度扁钢2d圆钢6d圆钢和扁钢6d2扁钢搭接焊的棱边数3检查结果保证项目：基本项目：共检查项，其中优良项，优良率%允许偏差项目：实测点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设（监理）单位年月日内蒙古水利水电建设工程质量监督站
