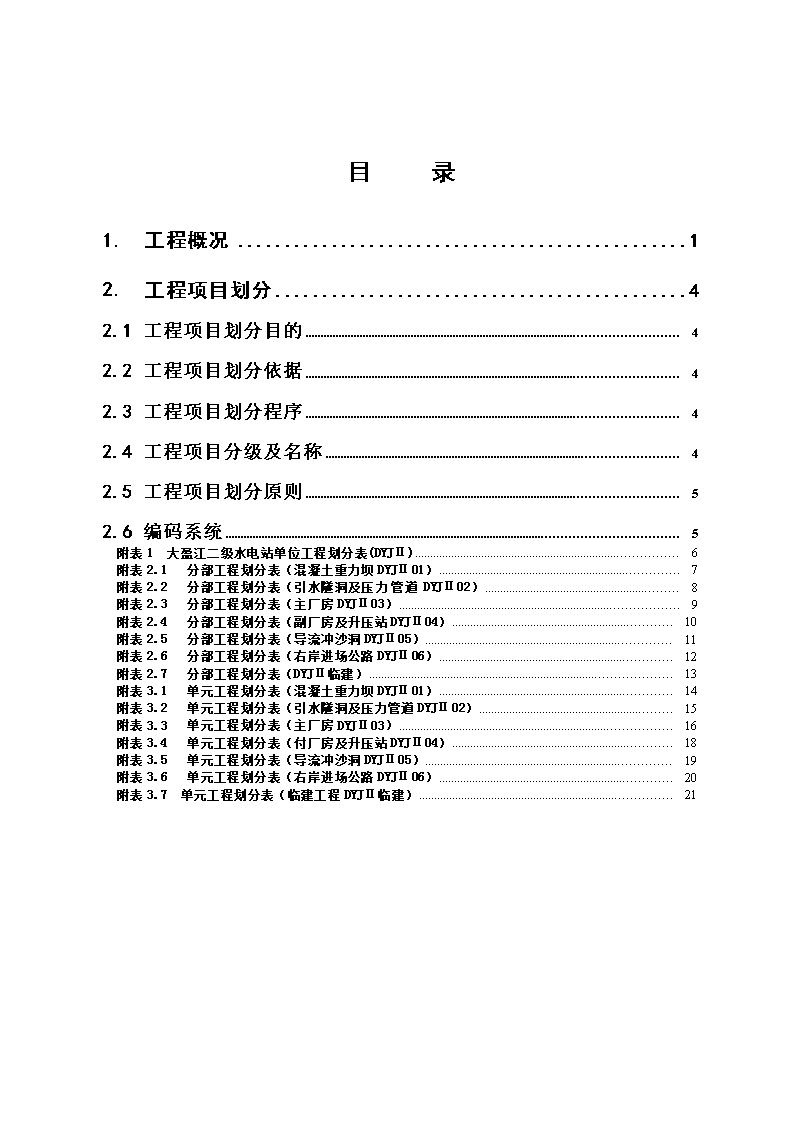

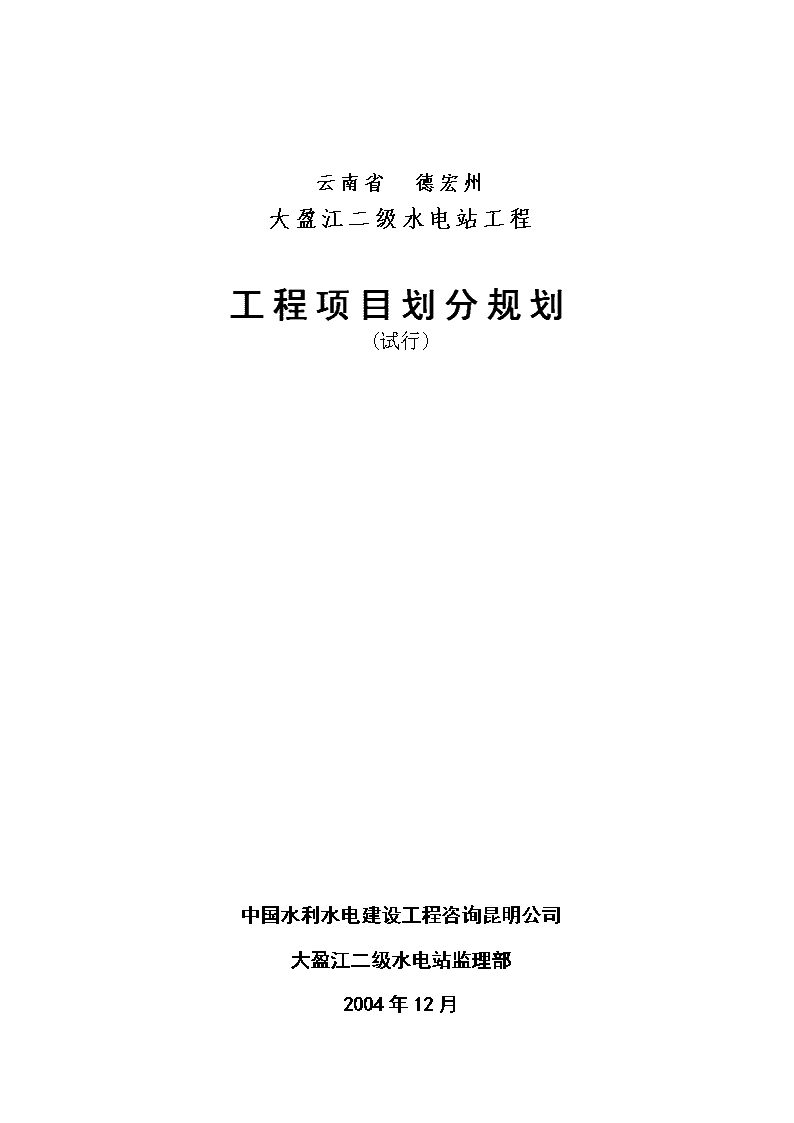

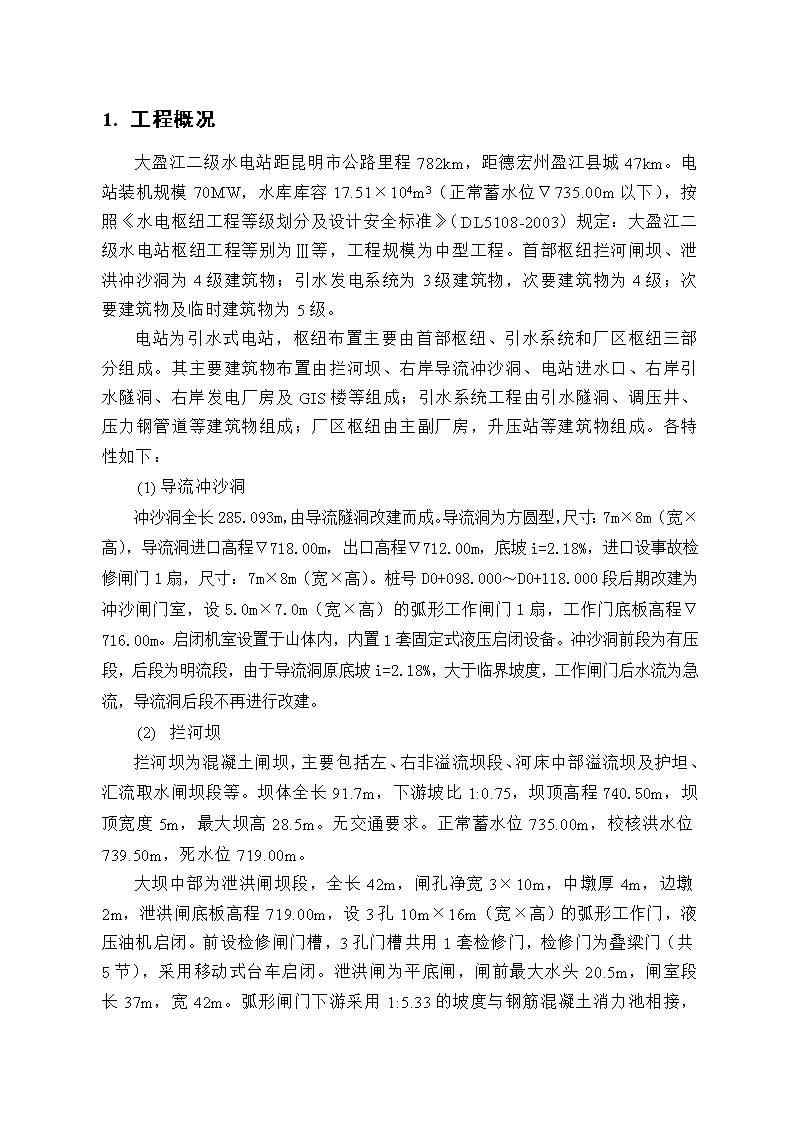

云南省德宏州大盈江二级水电站工程工程项目划分规划(试行)中国水利水电建设工程咨询昆明公司大盈江二级水电站监理部2004年12月 目录1.工程概况12.工程项目划分42.1工程项目划分目的42.2工程项目划分依据42.3工程项目划分程序42.4工程项目分级及名称42.5工程项目划分原则52.6编码系统5附表1大盈江二级水电站单位工程划分表(DYJⅡ)6附表2.1分部工程划分表（混凝土重力坝DYJⅡ01）7附表2.2分部工程划分表（引水隧洞及压力管道DYJⅡ02）8附表2.3分部工程划分表（主厂房DYJⅡ03）9附表2.4分部工程划分表（副厂房及升压站DYJⅡ04）10附表2.5分部工程划分表（导流冲沙洞DYJⅡ05）11附表2.6分部工程划分表（右岸进场公路DYJⅡ06）12附表2.7分部工程划分表（DYJⅡ临建）13附表3.1单元工程划分表（混凝土重力坝DYJⅡ01）14附表3.2单元工程划分表（引水隧洞及压力管道DYJⅡ02）15附表3.3单元工程划分表（主厂房DYJⅡ03）16附表3.4单元工程划分表（付厂房及升压站DYJⅡ04）18附表3.5单元工程划分表（导流冲沙洞DYJⅡ05）19附表3.6单元工程划分表（右岸进场公路DYJⅡ06）20附表3.7单元工程划分表（临建工程DYJⅡ临建）21 1.工程概况大盈江二级水电站距昆明市公路里程782km，距德宏州盈江县城47km。电站装机规模70MW，水库库容17.51×104m3（正常蓄水位▽735.00m以下），按照《水电枢纽工程等级划分及设计安全标准》（DL5108-2003）规定：大盈江二级水电站枢纽工程等别为Ⅲ等，工程规模为中型工程。首部枢纽拦河闸坝、泄洪冲沙洞为4级建筑物；引水发电系统为3级建筑物，次要建筑物为4级；次要建筑物及临时建筑物为5级。电站为引水式电站，枢纽布置主要由首部枢纽、引水系统和厂区枢纽三部分组成。其主要建筑物布置由拦河坝、右岸导流冲沙洞、电站进水口、右岸引水隧洞、右岸发电厂房及GIS楼等组成；引水系统工程由引水隧洞、调压井、压力钢管道等建筑物组成；厂区枢纽由主副厂房，升压站等建筑物组成。各特性如下：(1)导流冲沙洞冲沙洞全长285.093m，由导流隧洞改建而成。导流洞为方圆型，尺寸：7m×8m（宽×高），导流洞进口高程▽718.00m，出口高程▽712.00m，底坡i=2.18%，进口设事故检修闸门1扇，尺寸：7m×8m（宽×高）。桩号D0+098.000～D0+118.000段后期改建为冲沙闸门室，设5.0m×7.0m（宽×高）的弧形工作闸门1扇，工作门底板高程▽716.00m。启闭机室设置于山体内，内置1套固定式液压启闭设备。冲沙洞前段为有压段，后段为明流段，由于导流洞原底坡i=2.18%，大于临界坡度，工作闸门后水流为急流，导流洞后段不再进行改建。(2)拦河坝拦河坝为混凝土闸坝，主要包括左、右非溢流坝段、河床中部溢流坝及护坦、汇流取水闸坝段等。坝体全长91.7m，下游坡比1:0.75，坝顶高程740.50m，坝顶宽度5m，最大坝高28.5m。无交通要求。正常蓄水位735.00m，校核洪水位739.50m，死水位719.00m。大坝中部为泄洪闸坝段，全长42m，闸孔净宽3×10m，中墩厚4m，边墩2m，泄洪闸底板高程719.00m，设3孔10m×16m（宽×高）的弧形工作门，液压油机启闭。前设检修闸门槽，3孔门槽共用1套检修门，检修门为叠梁门（共5节），采用移动式台车启闭。泄洪闸为平底闸，闸前最大水头20.5m，闸室段长37m，宽42m 。弧形闸门下游采用1:5.33的坡度与钢筋混凝土消力池相接，消力池底面高程▽717.50m，长43m，宽38m，厚1.5m。非溢流坝段左侧为汇流电站沉沙池进水口，设1孔4.2m×3.0m（宽×高）的进水闸，底板高程▽728.50m。右侧设置泄洪闸检修门门库。大坝基础进行基础防渗帷幕灌浆，设计标准为5Lu。设置一排帷幕灌浆孔，孔距1.5m。(1)引水系统引水系统主要包括电站进水口、引水隧洞、调压井，压力钢管道。岸塔式进水口布置于右岸冲沙洞上游引渠右侧，进水口底板高程716.00m；拦沙坎顶高程726.00m，与冲沙洞底板高程（718.00m）相差8m。布置2扇8m×16m的拦污栅及1扇8m×8m的事故检修门。引水隧洞布置于右岸，为园形有压隧洞，一般埋深60~100m，全长1133.267m，坡度0.539%；钢筋混凝土衬砌，衬砌后洞径D=8.0m，设计引用流量为222m3/s，洞内流速4.4m/s。沿线布置2个施工支洞。引水隧洞尽头设置一阻抗式调压井，调压井底板高程▽650.128m，井口平台高程▽712.50m，大井内径D=18m，阻抗孔直径D=5m，井桶高54.37m。调压井设置于引水隧洞末端，为方圆型阻抗式调压井。调压井底板高程719.50m，井口平台高程749.00m，大井内径D=25m，阻抗孔直径D=5.0m，井桶高29.5m，1.5m厚钢筋混凝土衬砌。调压井最高涌浪水位747.17m；最低涌浪水位724.30m。压力管道布置在山体内，为钢筋混凝土地下埋管。压力管道为单机单管，起点从调压井中心后14.0m开始，后为快速事故闸门，闸门段长8.5m，分别设2扇5m×5m（宽×高）的快速事故闸门。闸门后接10m长的渐变段（方变圆），通过渐变段与上弯段、斜井、下弯段、下平段连接。其中，1#机下平段长67.847m，2#机下平段长61.133m，中心线高程▽691.30m（与机组安装高程相同）。压力管道内径D=5.0m，相应管内流速V=5.7m/s，钢筋混凝土衬砌厚度0.6m。经计算，ΣLV≈750m2/s（至1#机蜗壳进口），最大设计水头H=58.0m。(2)厂区枢纽厂区枢纽主要包括主副厂房、GIS开关站等建筑物。厂房为地面明厂房，其中，主厂房尺寸：66.52m×20.1m×39.51m（长×宽×高），装机为2台35MW的混流式水轮机组，装机高程▽691.30m，机组间距 16.5m，发电机层高程▽702.80m，安装场高程▽702.80m，采用错层布置。副厂房、GIS楼及主变布置于主厂房上游侧。厂房按100年一遇洪水设计（相应水位698.89m），200年一遇洪水校核（相应水位699.43m），主厂房发电机层与安装间高程相同。（1）主厂房主厂房为钢筋混凝土框架结构，尺寸：（长×宽×高），内装2台35MW的混流式水轮发电机组，总装机容量70MW，装机高程691.30m，机组间距16.5m。主机间共分三层：发电机层（高程720.80m）、中间层（高程699.20m）、水轮机层（高程694.70m）。安装间布置在主机间右端，高程702.80m。吊车轨道高程712.80m，设有250t/50t桥式吊车一台，净跨16.5m。（2）副厂房及GIS开关站水机副厂房布置在主机间下游侧，分四层布置有技术供水设备室（高程688.70m）、管廊道室（高程694.70m）、高低压气机室（高程699.20m）、空气处理机室（高程702.80m）。电气副厂房布置在主厂房上游侧，尺寸66.52m×11m×27.8m（长×宽×高），共分为三层：高压开关柜室（高程695.00m）、主变室（高程702.80m）、GIS大厅（高程712.80m），110kV出线在屋顶层（高程722.80m）。（3）尾水建筑物尾水平台布置在下游副厂房下游侧，高程比发电机层低0.2m，为702.60m，尾水平台上布置移动式卷扬机；尾水管出口设尾水检修闸门2扇，孔口尺寸为：4.9m×4.5m（宽×高）。尾水渠设计为侧堰式，堰顶高程691.30m，与大盈江接近正交，两台机共用一条尾水渠。 工程项目划分2.1工程项目划分目的为了加强大盈江二级水电站建设质量管理，保证大盈江二级水电站施工质量；统一质量检验及评定方法，使大盈江二级水电站施工质量评定工作标准化、规范化，特进行大盈江二级水电站项目划分。2.2工程项目划分依据大盈江二级水电站根据《水利水电建设工程验收规程》SL223-1999、《水利水电工程施工质量评定规程（试行）》SL176-1996、《水利水电基本建设工程单元工程质量评定标准》SDJ249-88、大盈江二级水电站设计文件、大盈江二级水电站施工合同划分、施工组织设计进行工程项目划分。2.3工程项目划分程序大盈江二级水电站项目划分和工程关键部位的确定，由监理单位组织建设管理单位、设计单位及施工单位共同研究确定，报云南省水利水电建设管理站审核批准。2.4工程项目分级及名称大盈江二级水电站项目按三级划分，即单位工程、分部工程及单元工程。单位工程：指具有独立发挥作用或独立施工条件的建筑物。分部工程：指在一个建筑物内能组合发挥一种功能的建筑安装工程，是组成单位工程的各个部分。对单位工程安全、功能或效益起控制作用的分部工程称为主要分部工程。单元工程：指分部工程中由几个工种施工完成的最小综合体，是日常质量考核的基本单元。 2.5工程项目划分原则单位工程划分原则：以具有独立发挥作用或独立施工条件的建筑物为一个单位工程。根据设计文件、合同划分、施工布置及结构特点，并考虑每个单位工程投资相差不太大，将大盈江二级水电站划分为混凝土重力坝、引水隧洞及压力钢管、主厂房、副厂房及升压站、右岸进场公路及临建工程等六个单位工程。大盈江二级水电站单位工程划分及名称详见“单位工程划分表”（附表1）。分部工程：以在一个建筑物（单位工程）内能组合发挥一种功能的建筑安装工程的一个部分为一个分部工程。分部工程划分主要根据《水利水电工程施工质量评定规程（试行）》SL176-1996，土建分部工程按设计的主要组成以及施工布置进行划分，金属结构、启闭机及机电设备安装分部工程按《水利水电基本建设工程单元工程质量评定标准》进行划分，并考虑各个分部工程的工程量或投资不宜相差太大（差值不超过50%），及每个单位工程中分部工程数目不宜少于5个。大盈江二级水电站分部工程划分及名称详见“分部工程划分表”（附表2）。单元工程：以分部工程中由几个工种施工完成的最小综合体为一个单元工程，主要根据《水利水电基本建设工程单元工程质量评定标准》、设计结构、施工布置以及工序要求的层、块、段进行划分，并随设计及施工进展逐步完善。大盈江二级水电站单元工程划分及名称详见“单元工程划分表”（附表3）。2.6编码系统为了使大盈江二级水电站施工过程资料归档工作标准化、规范化，便于资料管理、检索及查阅，编制了与工程项目一一对应的编码系统。详见“大盈江二级水电站项目划分表”（见附表）。 附表1大盈江二级水电站单位工程划分表(DYJⅡ)大盈江二级水电站项目划分表单位工程划分表编号:DYJⅡ序号单位工程名称编码备注1混凝土重力坝DYJⅡ01分部工程名称见附表2.12引水发电系统DYJⅡ02分部工程名称见附表2.23主厂房DYJⅡ03分部工程名称见附表2.34副主厂房及升压站DYJⅡ04分部工程名称见附表2.45导流泄洪兼冲沙洞DYJⅡ05分部工程名称见附表2.56右岸进场公路DYJⅡ06分部工程名称见附表2.67临建工程DYJⅡ临建分部工程名称见附表2.78注:临建工程划分及验收评定,由业主、监理部组织。 附表2.1分部工程划分表（混凝土重力坝DYJⅡ01）大盈江二级水电站项目划分表分部工程划分表编号：DYJⅡ01--单位工程名称分部工程名称备注序号名称编码混凝土重力坝DYJⅡ011地基开挖与处理DYJⅡ01-01单元工程名称见附表3.12固结灌浆DYJⅡ01-02单元工程名称见附表3.13帷幕灌浆DYJⅡ01-03单元工程名称见附表3.14⊿溢流坝段及消力设施DYJⅡ01-04单元工程名称见附表3.15非溢流坝段DYJⅡ01-05单元工程名称见附表3.16汇流取水闸坝段DYJⅡ01-06单元工程名称见附表3.17金属结构及启闭机安装DYJⅡ01-07单元工程名称见附表3.18观测设施DYJⅡ01-08单元工程名称见附表3.19注:“⊿”为主要分部工程；部分分部工程有待修改或完善 附表2.2分部工程划分表（引水隧洞及压力管道DYJⅡ02）大盈江二级水电站项目划分表分部工程划分表编号：DYJⅡ02--单位工程名称分部工程名称备注序号名称编码引水隧洞及压力钢管道DYJⅡ021⊿电站进水口（土建）DYJⅡ02-01单元工程名称见附表3.22引0+000.000～引0+600.000段DYJⅡ02-02单元工程名称见附表3.23引0+600.000～引1+147.267段DYJⅡ02-03单元工程名称见附表3.24调压井DYJⅡ02-04单元工程名称见附表3.25⊿压力管道DYJⅡ02-05单元工程名称见附表3.26金属结构及启闭机安装DYJⅡ02-06单元工程名称见附表3.2注:“⊿”为主要分部工程；部分分部工程有待修改或完善。 附表2.3分部工程划分表（主厂房DYJⅡ03）大盈江二级水电站项目划分表分部工程划分表编号：DYJⅡ03--单位工程名称分部工程名称备注序号名称编码主厂房DYJⅡ031边坡开挖及支护（含观测）DYJⅡ03-01单元工程名称见附表3.32安装间（土建）DYJⅡ03-02单元工程名称见附表3.331号机组主机段（土建）DYJⅡ03-03单元工程名称见附表3.342号机组主机段（土建）DYJⅡ03-04单元工程名称见附表3.35⊿主厂房房建工程DYJⅡ03-05单元工程名称见附表3.36尾水建筑DYJⅡ03-06单元工程名称见附表3.37⊿1号水轮发电机组安装及调试DYJⅡ03-07单元工程名称另详8⊿2号水轮发电机组安装及调试DYJⅡ03-08单元工程名称另详9辅助设备安装及调试DYJⅡ03-09单元工程名称另详10电气设备安装及调试DYJⅡ03-10单元工程名称另详11消防工程DYJⅡ03-11单元工程名称另详12金结及启闭（起重）设备安装DYJⅡ03-12单元工程名称另详注:“⊿”为主要分部工程；部分分部工程有待修改或完善。 附表2.4分部工程划分表（副厂房及升压站DYJⅡ04）大盈江二级水电站项目划分表分部工程划分表编号:DYJⅡ04--单位工程名称分部工程名称备注序号名称编码副厂房及升压站DYJⅡ041基础开挖及处理DYJⅡ04-01单元工程名称见附表3.42⊿上游副厂房（中控室）DYJⅡ04-02单元工程名称见附表3.43⊿下游副厂房（水机）DYJⅡ04-03单元工程名称见附表3.44厂区交通、排水及绿化DYJⅡ04-04单元工程名称见附表3.45发电机电压配电装置安装及调试DYJⅡ04-05单元工程名称另详6⊿升压变电站电气设备安装及调试DYJⅡ04-06单元工程名称另详7计算机监控、保护和自动化装置安装及调试DYJⅡ04-07单元工程名称另详8通信系统安装及调试DYJⅡ04-08单元工程名称另详9采暖通风DYJⅡ04-09单元工程名称另详10消防系统DYJⅡ04-10单元工程名称另详注:“⊿”为主要分部工程；部分分部工程有待修改或完善。 附表2.5分部工程划分表（导流冲沙洞DYJⅡ05）大盈江二级水电站项目划分表分部工程划分表编号:DYJⅡ05--单位工程名称分部工程名称备注序号名称编码导流泄洪兼冲沙洞DYJⅡ051边坡开挖及处理DYJⅡ05-01单元工程名称见附表3.52隧洞开挖与支护DYJⅡ05-02单元工程名称见附表3.53⊿隧洞衬砌DYJⅡ05-03单元工程名称见附表3.54⊿明渠及闸室结构（土建）DYJⅡ05-04单元工程名称见附表3.55金属结构及启闭机DYJⅡ05-05单元工程名称见附表3.5注:“⊿”为主要分部工程；部分分部工程有待修改或完善。附表2.6分部工程划分表（右岸进场公路DYJⅡ06）大盈江二级水电站项目划分表 分部工程划分表编号：DYJⅡ06--单位工程名称分部工程名称备注序号名称编码右岸永久公路DYJⅡ061⊿路基土石方工程DYJⅡ06-01单元工程名称见附表3.52排水工程DYJⅡ06-02单元工程名称见附表3.53⊿桥涵工程DYJⅡ06-03单元工程名称见附表3.54路面工程DYJⅡ06-04单元工程名称见附表3.55支护工程DYJⅡ06-05单元工程名称见附表3.5注:“⊿”为主要分部工程；部分分部工程有待修改或完善。 附表2.7分部工程划分表（DYJⅡ临建）大盈江二级水电站项目划分表分部工程划分表编号：DYJⅡ临建--单位工程名称分部工程名称备注序号名称编码临建工程DYJⅡ临建1大坝围堰DYJⅡ临建-01单元工程名称见附表3.72施工支洞工程DYJⅡ临建-02单元工程名称见附表3.73厂房围堰DYJⅡ临建-03单元工程名称见附表3.74导流冲沙洞围堰DYJⅡ临建-04单元工程名称见附表3.7注:“⊿”为主要分部工程；部分分部工程有待修改或完善。附表3.1单元工程划分表（混凝土重力坝DYJⅡ01）大盈江二级水电站项目划分表 单元工程划分表编号：DYJⅡ01--分部工程名称单元工程名称备注序号名称编码基础开挖及处理DYJⅡ01-011左岸边坡开挖及处理DYJⅡ01-01-012右岸边坡开挖及处理DYJⅡ01-01-023⊿河床基础开挖及处理DYJⅡ01-01-03固结灌浆DYJⅡ01-021⊿河床基础固结灌浆DYJⅡ01-02-012左岸基础固结灌浆DYJⅡ01-02-023右岸基础固结灌浆DYJⅡ01-02-03帷幕灌浆DYJⅡ01-031⊿Ⅰ序孔帷幕灌浆DYJⅡ01-03-012⊿Ⅱ序孔帷幕灌浆DYJⅡ01-03-02⊿溢流坝段及消力设施DYJⅡ01-041溢流坝坝纵0+031.8~0+075.8段DYJⅡ01-04-01按分区及施工高程细分2⊿溢流面砼DYJⅡ01-04-03按施工高程细分3⊿消力池段DYJⅡ01-04-04按底板及左、右导墙细分4启闭机室DYJⅡ01-04-07非溢流坝段DYJⅡ01-051左岸非溢流坝段DYJⅡ01-05-01按分区及施工高程细分2右岸非溢流坝段段DYJⅡ01-05-02按分区及施工高程细分汇流取水闸坝段DYJⅡ01-061坝纵0+0.000~0+023.7坝段DYJⅡ01-06-01按分区及施工分缝细分金属结构及启闭机安装DYJⅡ01-071⊿溢流坝闸门及埋件安装DYJⅡ01-07-01按闸孔数细分2溢流坝启闭机及电气设备安装DYJⅡ01-07-02按闸孔数细分3⊿汇流电站取水闸门及埋件安装DYJⅡ01-07-03观测设施DYJⅡ01-081⊿大坝变形观测DYJⅡ01-08-01注:“⊿”为主要单元工程；部分单元工程有待修改或完善。附表3.2单元工程划分表（引水隧洞及压力管道DYJⅡ02）大盈江二级水电站项目划分表 单元工程划分表编号：DYJⅡ02--分部工程名称单元工程名称备注序号名称编码⊿电站进水口（土建）DYJⅡ02-011基础开挖及处理DYJⅡ02-01-01按施工分段细分2闸室结构段DYJⅡ02-01-02按砼分块细分3隧洞渐变段开挖与支护DYJⅡ02-01-03按开挖和支护细分4隧洞渐变段衬砌DYJⅡ02-01-04按施工分段细分5隧洞渐变段回填灌浆DYJⅡ02-01-056隧洞渐变段固结灌浆DYJⅡ02-01-06引水隧洞引0+010.000～引0+600.000DYJⅡ02-021开挖与支护DYJⅡ02-02-01按施工分段细分2⊿衬砌DYJⅡ02-02-02按施工分段细分3回填灌浆DYJⅡ02-02-03按施工分段细分4固结灌浆DYJⅡ02-02-04按施工分段细分引水隧洞引0+600.000～引1+147.267段DYJⅡ02-031开挖与支护DYJⅡ02-03-01按施工分段细分2⊿衬砌DYJⅡ02-03-02按施工分段细分3回填灌浆DYJⅡ02-03-03按施工分段细分4固结灌浆DYJⅡ02-03-04按施工分段细分调压井DYJⅡ02-041EL.749以上边坡开挖与支护DYJⅡ02-04-01按施工分段细分2EL.749以下开挖与支护DYJⅡ02-04-02按施工分段细分3⊿衬砌DYJⅡ02-04-03按施工分段细分压力管道DYJⅡ02-051压力管道开挖与支护DYJⅡ02-05-01按施工分段细分2⊿衬砌DYJⅡ02-05-02按施工分段细分3回填灌浆DYJⅡ02-05-03按施工分段细分金属结构及启闭机安装DYJⅡ02-061电站进水口闸门及埋件制作DYJⅡ01-06-012电站进水口埋件安装DYJⅡ01-06-023电站进水口拦污栅制安DYJⅡ01-06-03注:“⊿”为主要单元工程；部分单元工程有待修改或完善。附表3.3单元工程划分表（主厂房DYJⅡ03）大盈江二级水电站项目划分表 单元工程划分表编号：DYJⅡ03--分部工程名称单元工程名称备注序号名称编码边坡开挖及支护（含观测）DYJⅡ03-011⊿边坡开挖及支护DYJⅡ03-01-012观测DYJⅡ03-01-02按厂房、边坡分安装间（土建）DYJⅡ03-021⊿基础结构DYJⅡ03-02-012框架结构DYJⅡ03-02-02按施工高程细分3砌体结构DYJⅡ03-02-034屋面结构DYJⅡ03-02-045吊车梁DYJⅡ03-02-05按制作、安装细分6门窗及装饰DYJⅡ03-02-06按门窗、墙面、楼地面、梁柱顶面1号机组段（土建）DYJⅡ03-031⊿尾水管层结构DYJⅡ03-03-012蜗壳层结构DYJⅡ03-03-023水轮机层结构DYJⅡ03-03-034发电机层结构DYJⅡ03-03-042号机组段（土建）DYJⅡ03-041⊿尾水管层结构DYJⅡ03-04-012蜗壳层结构DYJⅡ03-04-023水轮机层结构DYJⅡ03-04-034发电机层结构DYJⅡ03-04-04⊿主厂房房建工程DYJⅡ03-051框架结构DYJⅡ03-05-01按施工高程细分2砌体结构DYJⅡ03-05-023屋面结构DYJⅡ03-05-034吊车梁DYJⅡ03-05-04按制作、安装细分5门窗DYJⅡ03-05-056装饰DYJⅡ03-05-06按内外墙面、楼地面、梁柱顶面分尾水建筑DYJⅡ03-0611#机组尾水闸室结构DYJⅡ03-06-0122#机组尾水闸室结构DYJⅡ03-06-023尾水渠DYJⅡ03-06-034尾水平台DYJⅡ03-06-04 5启闭机室DYJⅡ03-06-05按基础、排架、屋面、砌体及门窗、装饰细分注:“⊿”为主要单元工程；部分单元工程有待修改或完善。 附表3.4单元工程划分表（付厂房及升压站DYJⅡ04）大盈江二级水电站项目划分表单元工程划分表编号：DYJⅡ04--分部工程名称单元工程名称备注序号名称编码基础开挖及处理DYJⅡ04-011主变基础开挖及处理DYJⅡ04-01-012上游付厂房基础开挖及处理DYJⅡ04-01-02上游付厂房（中控室）DYJⅡ04-021发电电压设备层DYJⅡ04-02-01按柱、梁板分2电缆层DYJⅡ04-02-02按柱、梁板分3GIS层DYJⅡ04-02-03按柱、梁板分4屋顶出线层DYJⅡ04-02-045主变基础结构DYJⅡ04-02-056门窗及装饰DYJⅡ04-02-06按门窗、内外墙面、楼地面、梁柱顶面分⊿下游付厂房（水机）DYJⅡ04-031技术供水设备室DYJⅡ04-03-01按柱、梁板分2透平油室DYJⅡ04-03-02按柱、梁板分3高低压气机室DYJⅡ04-03-03按柱、梁板分4厂通风设备层DYJⅡ04-03-04按柱、梁板分5门窗及装饰DYJⅡ04-03-05按门窗、内外墙面、楼地面、梁柱顶面分厂区交通、排水及绿化DYJⅡ04-041厂区道路DYJⅡ04-04-012排水系统DYJⅡ04-04-023厂区绿化DYJⅡ04-04-03注:“⊿”为主要单元工程；部分单元工程有待修改或完善。 附表3.5单元工程划分表（导流冲沙洞DYJⅡ05）大盈江二级水电站项目划分表单元工程划分表编号：DYJⅡ05--分部工程名称单元工程名称备注序号名称编码边坡开挖及处理DYJⅡ05-011边坡开挖DYJⅡ05-01-01按开挖段细分2边坡支护DYJⅡ05-01-02按支护块细分隧洞开挖及支护DYJⅡ05-021隧洞开挖DYJⅡ05-02-01按开挖段细分2隧洞支护DYJⅡ05-02-02按支护块细分⊿衬砌DYJⅡ05-031⊿隧洞衬砌DYJⅡ05-03-01按衬砌块细分2灌浆DYJⅡ05-03-02按主支承、桥面、防护细分明渠及闸室结构DYJⅡ05-041进口明渠DYJⅡ05-04-01按基础、路基、路面细分2出口明渠DYJⅡ05-04-02按基础、路基、路面细分3⊿结构砼DYJⅡ05-04-03按浇筑高程及块细分金属结构及启闭机DYJⅡ05-051闸门制作及安装DYJⅡ05-05-01按制作和安装细分注:“⊿”为主要单元工程；部分单元工程有待修改或完善。 附表3.6单元工程划分表（右岸进场公路DYJⅡ06）大盈江二级水电站项目划分表单元工程划分表编号：DYJⅡ06--分部工程名称单元工程名称备注序号名称编码⊿路基土石方工程DYJⅡ06-011⊿K0+000~K1+000(以实际长度计)DYJⅡ06-01-01按实际验收段细分子单元排水工程DYJⅡ06-021⊿K0+000~K1+000(以实际长度计)DYJⅡ06-02-01按实际验收段细分子单元桥涵工程DYJⅡ06-031⊿K0+000~K1+000(以实际长度计)DYJⅡ06-03-01按实际验收段细分子单元⊿路面工程DYJⅡ06-041⊿K0+000~K1+000(以实际长度计)DYJⅡ06-04-01按实际验收段细分子单元支护工程DYJⅡ06-051⊿挡土墙DYJⅡ06-05-01按实际施工段细分子单元2边坡支护DYJⅡ06-05-02按实际施工段细分子单元注:“⊿”为主要单元工程；部分单元工程有待修改或完善。 附表3.7单元工程划分表（临建工程DYJⅡ临建）大盈江二级水电站项目划分表单元工程划分表编号：DYJⅡ临建--分部工程名称单元工程名称备注序号名称编码大坝围堰DYJⅡ临建-011围堰填筑DYJⅡ临建-01-012围堰防渗DYJⅡ临建-01-023围堰拆除DYJⅡ临建-01-03厂房围堰DYJⅡ临建-031围堰基础开挖与处理DYJⅡ临建-03-01按开挖、支护、封堵分2围堰砼DYJⅡ临建-03-02按开挖、支护、封堵分3围堰拆除DYJⅡ临建-03-03导流冲沙洞围堰DYJⅡ临建-051围堰填筑DYJⅡ临建-05-012围堰拆除DYJⅡ临建-05-02注:“⊿”为主要单元工程；部分单元工程表有待修改或完善
