水电磁阀规格书.doc

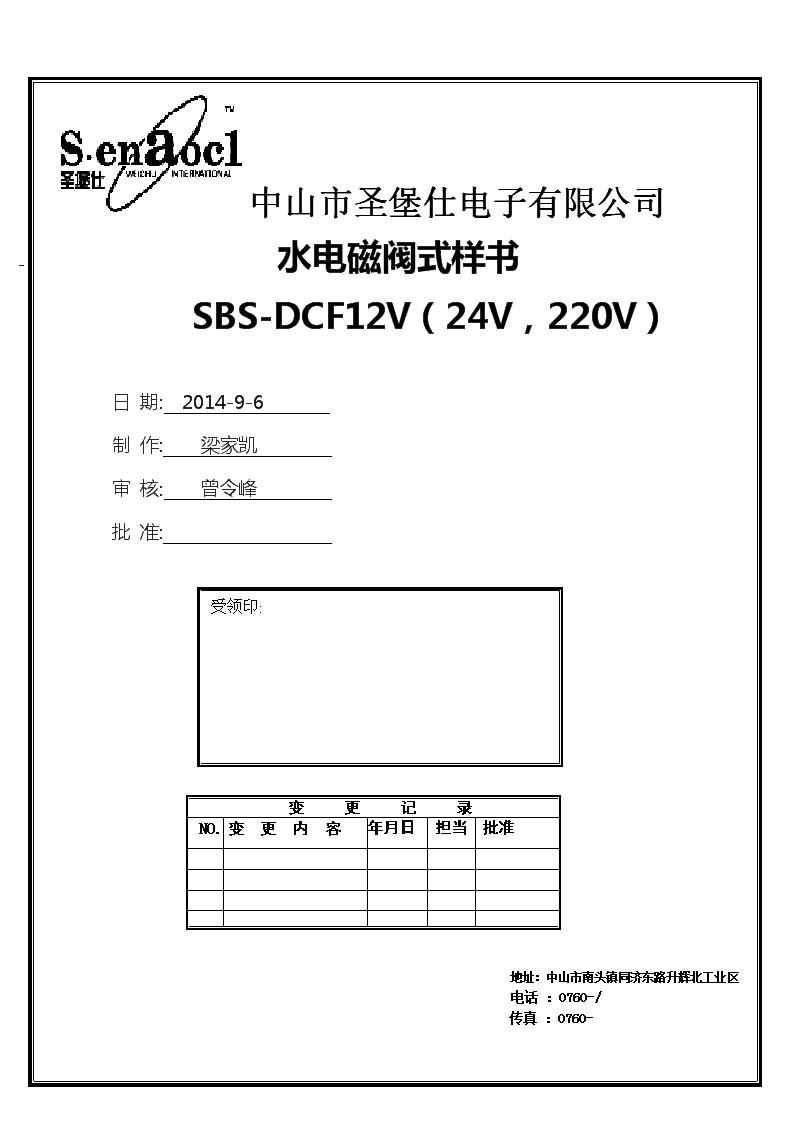

中山市圣堡仕电子有限公司-水电磁阀式样书SBS-DCF12V（24V，220V）日期:2014-9-6制作:梁家凯审核:曾令峰批准:受领印:变更记录批准担当年月日变更内容NO.地址：中山市南头镇同济东路升辉北工业区电话：0760-/传真：0760- 一、产品简介：水电磁阀装在水管的出水端，用于控制水的流通与关闭，当电磁阀接通电源时，水电磁阀开启，水流通，当断开电源时，水关闭，其主要用于液态水的开启与关闭控制。适用范围:适用流体控制基本参数1、额定工作电压DC12VDC24VAC220V（3种可选）2、工作电流0.46A（DC12V）0.24A（DC24V）27mA(AC220V)3、功率5.2W（DC12V）5.6W（DC24V）5.6W（AC220V）4、工作压力范围0.02～0.8Mpa（瞬间承受最大压力1.75Mpa）5、使用温度范围0～80℃（低温）0～120℃（高温）（2种可选）6、线圈电阻26Ω（DC12V）100Ω（DC24V）7、启动特性在0.8MPa时电磁阀线圈两端施加0.9倍额定电压值，电磁阀应开启并维持住。8、保存温度-20～+80℃（无结冰状态）9、保存湿度25%～95%RH技术要求1、电压与特性当电源电压在0.9倍～1.1倍额定电压值时，在电磁阀的使用水压范围内，电磁阀应能正常开闭。2、密封性能电磁阀在进水水压0.02MPa作用下历时30s，要求泄漏量小于0.1ml；在静水压0.02MPa～0.8MPa作用下，无泄漏现象。3、工作寿命电磁阀在静水压0.8MPa时，1.1倍额定电压作用下，开3s关3s，持续7×24h（约10万次）无异常。4、绝缘电阻导电部分与外露非带电金属部分之间绝缘电阻应≥20MΩ5、拉拔强度在引出线上施加1分钟10N的拉力，无松脱、拉断等现象。二、使用注意事项v严禁剧烈冲击以及化学物质的侵蚀。v严禁抛掷或碰撞。v水平/垂直任意方向安装v介质温度按照要求选配电磁阀三、引出线方式：按客户要求1、插片2、引线技术咨询：（曾工）传真:0760-
