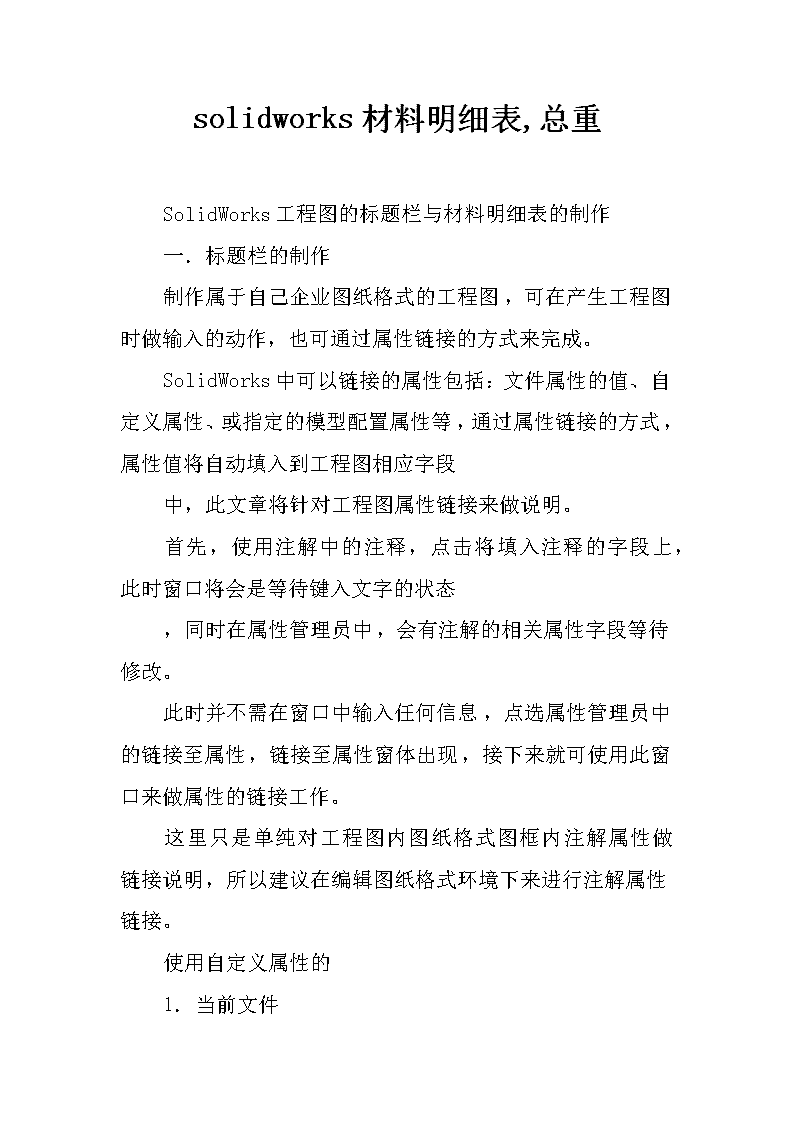

solidworks材料明细表,总重

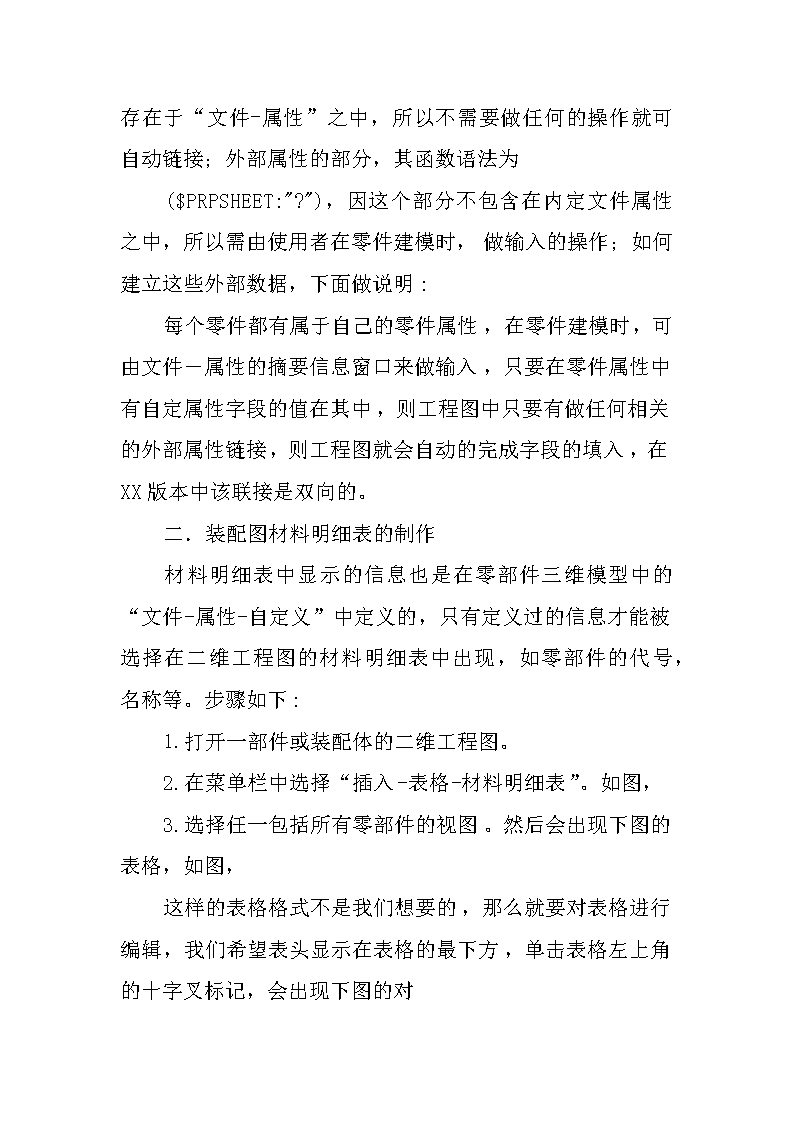

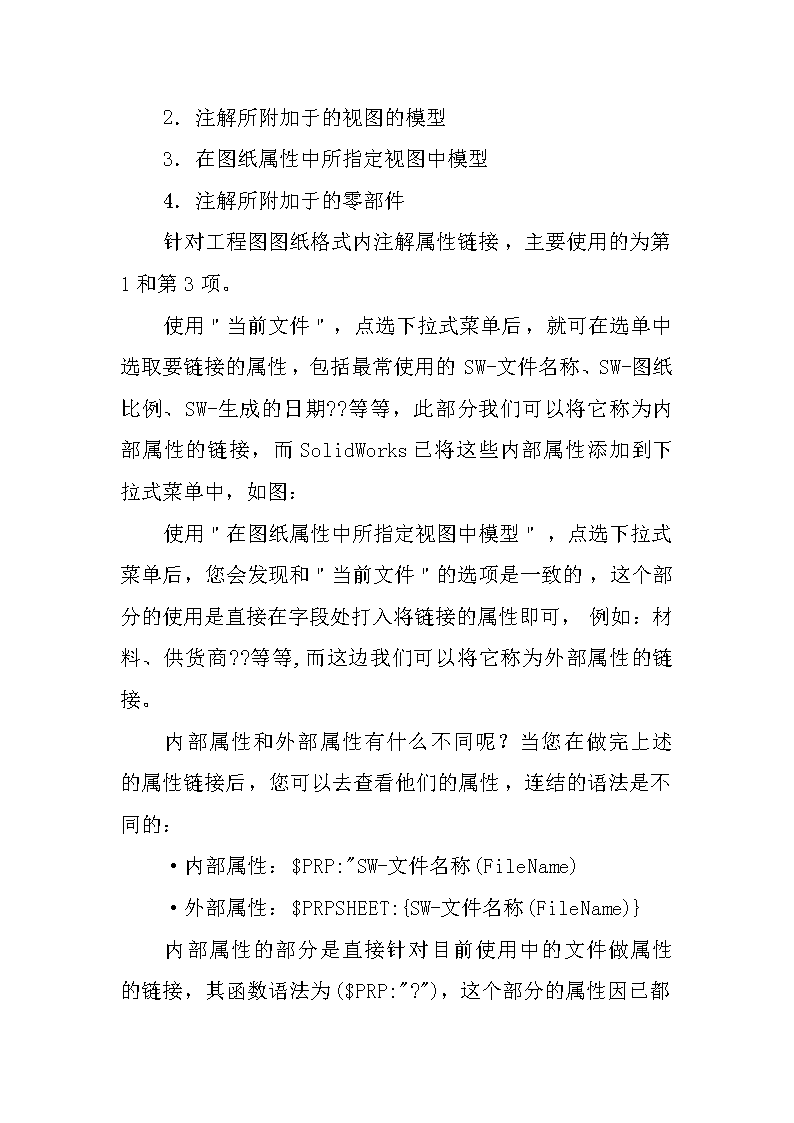

'为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划solidworks材料明细表,总重　　SolidWorks工程图的标题栏与材料明细表的制作　　一．标题栏的制作　　制作属于自己企业图纸格式的工程图，可在产生工程图时做输入的动作，也可通过属性链接的方式来完成。　　SolidWorks中可以链接的属性包括：文件属性的值、自定义属性、或指定的模型配置属性等，通过属性链接的方式，属性值将自动填入到工程图相应字段　　中，此文章将针对工程图属性链接来做说明。　　首先，使用注解中的注释，点击将填入注释的字段上，此时窗口将会是等待键入文字的状态　　，同时在属性管理员中，会有注解的相关属性字段等待修改。　　此时并不需在窗口中输入任何信息，点选属性管理员中的链接至属性，链接至属性窗体出现，接下来就可使用此窗口来做属性的链接工作。　　这里只是单纯对工程图内图纸格式图框内注解属性做链接说明，所以建议在编辑图纸格式环境下来进行注解属性链接。　　使用自定义属性的　　1．当前文件目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　2．注解所附加于的视图的模型　　3．在图纸属性中所指定视图中模型　　4．注解所附加于的零部件　　针对工程图图纸格式内注解属性链接，主要使用的为第1和第3项。　　使用＂当前文件＂，点选下拉式菜单后，就可在选单中选取要链接的属性，包括最常使用的SW-文件名称、SW-图纸比例、SW-生成的日期??等等，此部分我们可以将它称为内部属性的链接，而SolidWorks已将这些内部属性添加到下拉式菜单中，如图：　　使用＂在图纸属性中所指定视图中模型＂，点选下拉式菜单后，您会发现和＂当前文件＂的选项是一致的，这个部分的使用是直接在字段处打入将链接的属性即可，例如：材料、供货商??等等,而这边我们可以将它称为外部属性的链接。　　内部属性和外部属性有什么不同呢？当您在做完上述的属性链接后，您可以去查看他们的属性，连结的语法是不同的：　　·内部属性：$PRP:"SW-文件名称(FileName)　　·外部属性：$PRPSHEET:{SW-文件名称(FileName)}目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　内部属性的部分是直接针对目前使用中的文件做属性的链接，其函数语法为($PRP:"?")，这个部分的属性因已都存在于“文件-属性”之中，所以不需要做任何的操作就可自动链接；外部属性的部分，其函数语法为　　($PRPSHEET:"?")，因这个部分不包含在内定文件属性之中，所以需由使用者在零件建模时，做输入的操作；如何建立这些外部数据，下面做说明:　　每个零件都有属于自己的零件属性，在零件建模时，可由文件－属性的摘要信息窗口来做输入，只要在零件属性中有自定属性字段的值在其中，则工程图中只要有做任何相关的外部属性链接，则工程图就会自动的完成字段的填入，在XX版本中该联接是双向的。　　二．装配图材料明细表的制作　　材料明细表中显示的信息也是在零部件三维模型中的“文件-属性-自定义”中定义的，只有定义过的信息才能被选择在二维工程图的材料明细表中出现，如零部件的代号，名称等。步骤如下:　　1.打开一部件或装配体的二维工程图。　　2.在菜单栏中选择“插入-表格-材料明细表”。如图，　　3.选择任一包括所有零部件的视图。然后会出现下图的表格，如图，　　这样的表格格式不是我们想要的，那么就要对表格进行编辑，我们希望表头显示在表格的最下方，单击表格左上角的十字叉标记，会出现下图的对目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　话框，如图，　　单击图中红框的按钮就可以将表头置下。　　接下来更改表头的行宽和每列的名称、列宽。双击表头中的每列的名称输入每列的中英文名称，并设定行高和列宽,　　更改前：　　更改后：　　更改方法是将鼠标置于材料明细表左上角的十字叉处右击，出现包含了插入，格式化，另存为等菜单的菜单栏，选择需要更改的项目命令进行更改。对于表头中文字的更改双击进入表格进行字体设置然后直接输入就好。　　装配图零件明细表创建方法　　这是一个基于Excel的明细表的创建方法。　　1连接好零件标题栏的各项属性，让产品名称、重量、材料和编号在标题栏里能够自动填写：　　2打开:ProgramFilesSolidWorkslangchinese-simplified里的bomtemp.的Excel进行编辑，插入列，务必使列上的名称和上述各属性名称相同，否则SW不能自动识别链接，　　有类似于$$END语句的列是要一定要保留。在总重栏里可输入关系式=数量X重量。　　再可另存一名称在原处，如bomtemp-2目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　3如图，可在左下角点击确定位明细表的定位点　　4在SW装配模型中装好各零件后，转到它的工程图中。单击装配的二维图，点插　　入---表格--基于Excel的材料明　　表，就进入:ProgramFilesSolidWorkslangchinese-simplified选中刚才建好的　　bomtemp-2　　5这时会弹出一个属性对话框，我是这样选取选项的，点确定，就会在左下角出现一个明细　　表。　　这时可能会出现宽度不如意，只能返回EXCEL反复地调试，直到满意为止。　　6如下图，点编辑后，再在空处单击，总重栏会出现相对应的重量。　　7双击表格，在填写相应的备注栏。完成后可多敲击回车键，再在空　　白处单击，退出表格，即可。　　Solidworks　　创建工程图模板及材料明细表模板技巧目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　系统所预设的材料明细表范本存储在安装目录SolidWorkslangChinese_simplified…下，可依照需求自行设计新的模板。步骤如下:　　1）打开SolidworkslangChinese_simplified文件。　　2）进行设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。　　用户个性化设置　　☆将原Excel文件中的“项目号”改为“序号”，定义名称为“ItemNo”；　　☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”；　　☆将“零件号”改为“材料”，定义名称为“Material”；　　☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”；　　☆将原Excel文件中的“说明”改为“备注”，定义名称为“Description”。　　3）在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，…，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。　　4）选择“文件”→“另存为”，将文件命名为BOM表模板，保存在SolidWorkslangchinese-simplified…下的模板文件中。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　从此新建工程图或在工程图中插入材料明细表时，均会按定制的选项设置执行，并且不需查找模板文件繁琐的放置路径。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。'
