solidworks材料明细表链接标准件库

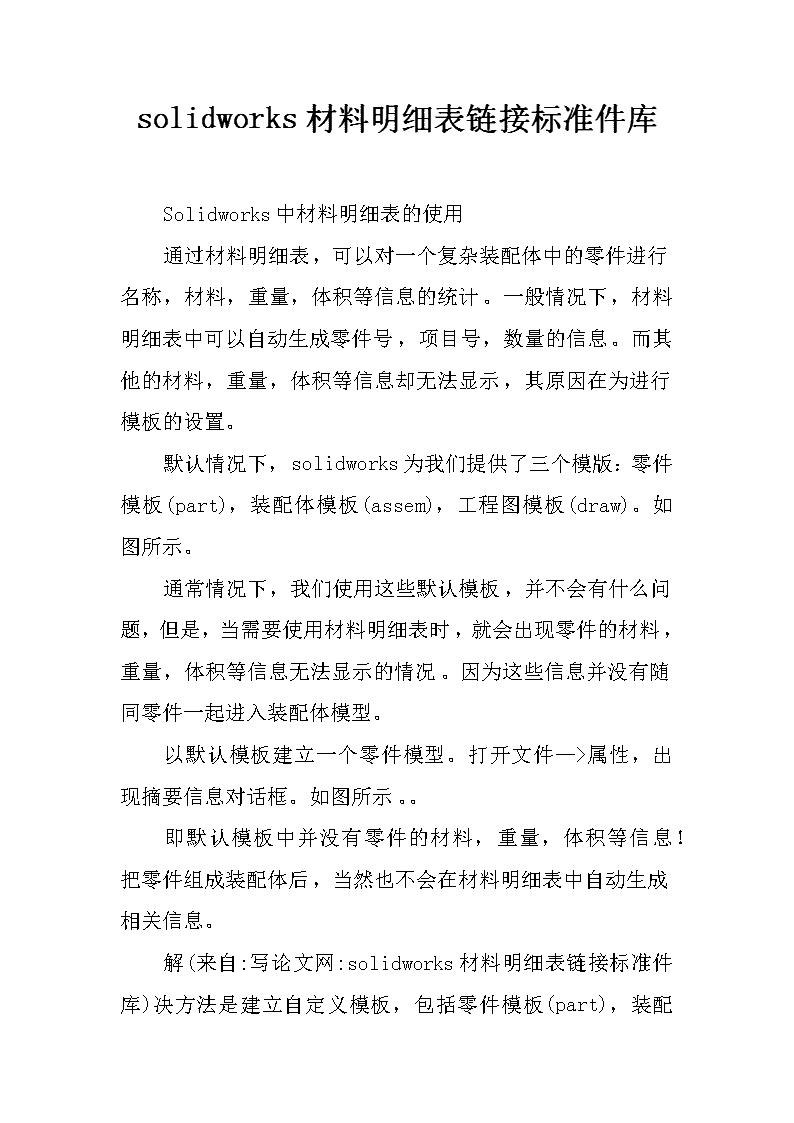

'为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划solidworks材料明细表链接标准件库　　Solidworks中材料明细表的使用　　通过材料明细表，可以对一个复杂装配体中的零件进行名称，材料，重量，体积等信息的统计。一般情况下，材料明细表中可以自动生成零件号，项目号，数量的信息。而其他的材料，重量，体积等信息却无法显示，其原因在为进行模板的设置。　　默认情况下，solidworks为我们提供了三个模版：零件模板(part)，装配体模板(assem)，工程图模板(draw)。如图所示。　　通常情况下，我们使用这些默认模板，并不会有什么问题，但是，当需要使用材料明细表时，就会出现零件的材料，重量，体积等信息无法显示的情况。因为这些信息并没有随同零件一起进入装配体模型。　　以默认模板建立一个零件模型。打开文件—>属性，出现摘要信息对话框。如图所示。。　　即默认模板中并没有零件的材料，重量，体积等信息！把零件组成装配体后，当然也不会在材料明细表中自动生成相关信息。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　解(来自:写论文网:solidworks材料明细表链接标准件库)决方法是建立自定义模板，包括零件模板(part)，装配体模板(assem)，工程图模板(draw)。当然，与材料明细表的使用有关的只是零件模板(part)。　　关于模板的定制，可以参阅：　　SolidworksGB模板的定制翟传峰XX-07-18　　以定制模板建立一个零件模型。打开文件—>属性，出现摘要信息对话框。如图所示。　　通过使用定制的零件模板，当建立装配体模型时，零件的这些信息也会一同进入装配体模型。　　下图为使用默认零件模板，建立装配体后，生成的材料明细表。　　选择表中的一列，会出现弹出式的快捷菜单，如图所示。　　选择“列属性”图标，出现菜单：　　在“属性名称”下拉列表中没有出现想要的属性选项。　　此时的一个补救办法是：打开装配体中的每一零件，打开文件—>属性，出现摘要信息对话框。如图所示。　　键入新属性，选择类型，数值/文字表达式。以“材料”为例。如图所示。　　需要注意的是：必须保证为每一个零件键入的属性名称必须一致。而实际上这将是很繁琐的一件事。所以，最好在一开始就使用自定义模板！　　SolidworksXXToolbox标准件国标工程图BOM表详解目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　怎样国标化工程图BOM表，特别是怎样将toolbox标准件按照国标的要求链接到工程图BOM表，曾经是我本人并且也是很多朋友很头疼的事。在这里我把我自己的成功经验付诸笔端，说是详解未免有些大，但如果按照我的这个步骤去做，还是可以达到要求的。同时，也和大家多多交流，共同提高。　　步骤如下：　　一、根据国标要求制定零件自定义属性?根据自己的总体要求制定自定义属性，如：　　?最好采用属性选项卡编制器制定自定义属性，以便给toolbox标准件和老模型零件添加　　自定义属性，如：　　二、链接自定义属性到工程图BOM表　　1．打开一装配体工程图,插入BOM表　　2．首先国标化BOM格式。我的是这样做的：　　1)删除不符合要求的零件号、说明列，项目号改为序号，添加代号、名　　称、单重、总重、备注列。　　2)一般项目号和数量列的列属性不要动，将代号、名称、材料、单重、备注的列属性　　分别连接至各自的自定义属性：　　总重链接为方程式：‘数量’*‘质量’{1}：目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　3)按国标设有序号列宽10、代号列宽45、名称列宽40、数量列10宽、材料列宽25、　　单重列宽12、总重列宽13、备注列宽25，共8列。标题栏行高10，字高5；内容栏行高7，字高；字体统一为汉仪长仿宋体。　　4)至此，一个国标化BOM表已经完成，还必须把它保存为自己的自定义BOM表。　　只需在表格内右击另存为，把它存放在自己的自定义文件夹即可：　　三、配置toolbox，自定义五金件，添加自定义属性1.打开toolbox设定，选择2自定义您的五金件：　　2.以Gb为基础通过复制、粘贴、重命名等操作，建立自己的自定义零件库：　　3.选择需要设置的标准件，添加自定义属性，如代号、材料：　　代号自定义属性：　　材料自定义属性：　　装配图零件明细表创建方法　　这是一个基于Excel的明细表的创建方法。　　1连接好零件标题栏的各项属性，让产品名称、重量、材料和编号在标题栏里能够自动填写：目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　2打开:ProgramFilesSolidWorkslangchinese-simplified里的bomtemp.的Excel进行编辑，插入列，务必使列上的名称和上述各属性名称相同，否则SW不能自动识别链接，　　有类似于$$END语句的列是要一定要保留。在总重栏里可输入关系式=数量X重量。　　再可另存一名称在原处，如bomtemp-2　　3如图，可在左下角点击确定位明细表的定位点　　4在SW装配模型中装好各零件后，转到它的工程图中。单击装配的二维图，点插　　入---表格--基于Excel的材料明　　表，就进入:ProgramFilesSolidWorkslangchinese-simplified选中刚才建好的　　bomtemp-2　　5这时会弹出一个属性对话框，我是这样选取选项的，点确定，就会在左下角出现一个明细　　表。　　这时可能会出现宽度不如意，只能返回EXCEL反复地调试，直到满意为止。　　6如下图，点编辑后，再在空处单击，总重栏会出现相对应的重量。　　7双击表格，在填写相应的备注栏。完成后可多敲击回车键，再在空目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　白处单击，退出表格，即可。　　Solidworks　　创建工程图模板及材料明细表模板技巧目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。'
