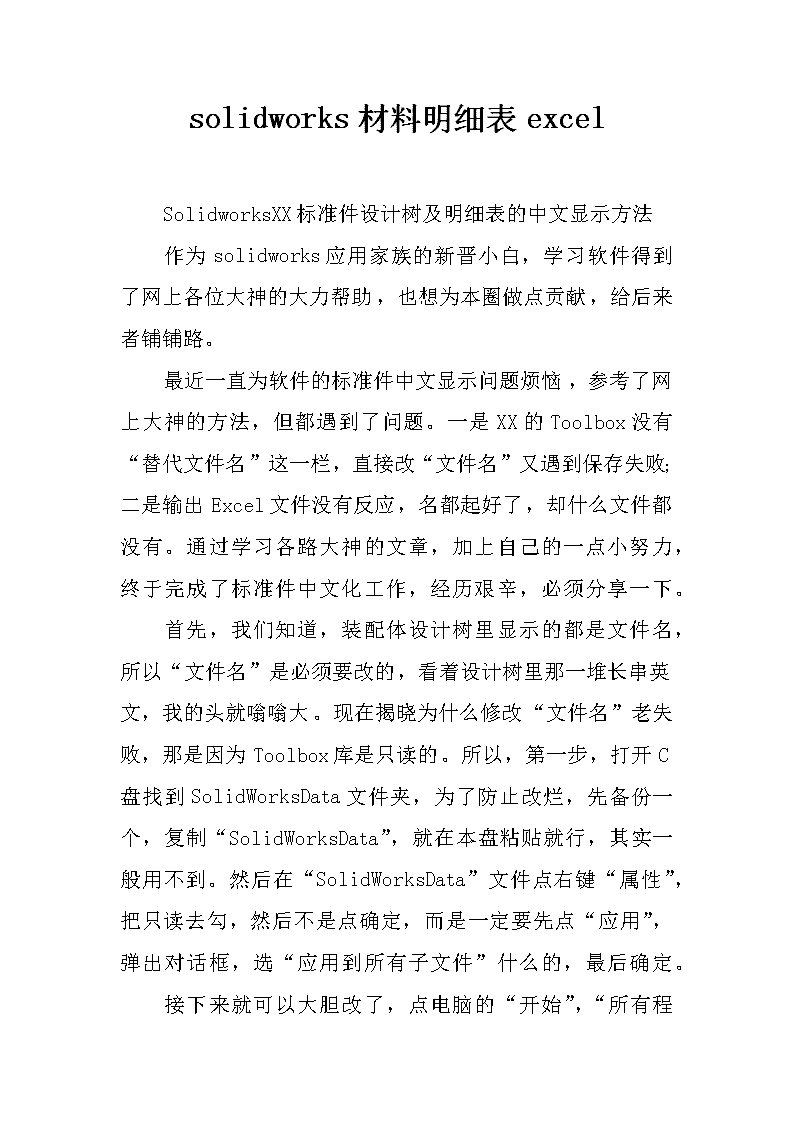

solidworks材料明细表excel

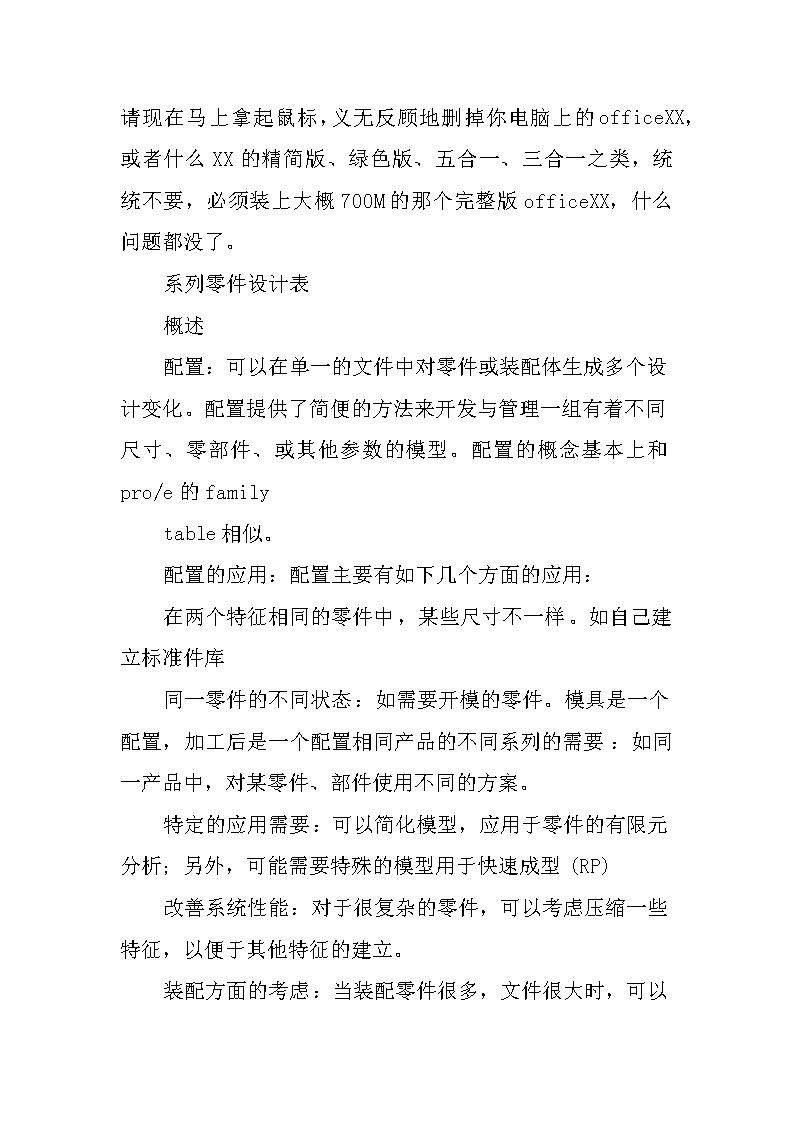

'为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划solidworks材料明细表excel　　SolidworksXX标准件设计树及明细表的中文显示方法　　作为solidworks应用家族的新晋小白，学习软件得到了网上各位大神的大力帮助，也想为本圈做点贡献，给后来者铺铺路。　　最近一直为软件的标准件中文显示问题烦恼，参考了网上大神的方法，但都遇到了问题。一是XX的Toolbox没有“替代文件名”这一栏，直接改“文件名”又遇到保存失败；二是输出Excel文件没有反应，名都起好了，却什么文件都没有。通过学习各路大神的文章，加上自己的一点小努力，终于完成了标准件中文化工作，经历艰辛，必须分享一下。　　首先，我们知道，装配体设计树里显示的都是文件名，所以“文件名”是必须要改的，看着设计树里那一堆长串英文，我的头就嗡嗡大。现在揭晓为什么修改“文件名”老失败，那是因为Toolbox库是只读的。所以，第一步，打开C盘找到SolidWorksData文件夹，为了防止改烂，先备份一个，复制“SolidWorksData”，就在本盘粘贴就行，其实一般用不到。然后在“SolidWorksData”文件点右键“属性”，把只读去勾，然后不是点确定，而是一定要先点“应用”，弹出对话框，选“应用到所有子文件”什么的，最后确定。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　接下来就可以大胆改了，点电脑的“开始”，“所有程序”，找到“SolidWorksXX”，“SolidWorks工具”下的“ToolboxXX设定”，打开，先选“3”如图　　将最下面“标识”那三项都去勾，省得捣乱。。　　接下来选“2”，左面栏里找到“GB”,找到你想改的标准件，　　改红圈部分，可以把上面“说明”里的“内六角平圆头螺钉”之类的复制过来，记得保留后缀“.sldprt”，保存之后，设计树里出来的就是　　虽然夹点英文，但舒服多了，能看了。以前插入的标准件，可能无法自动改成中文了，不好意思，你删了再重插吧，辛苦了。　　这部分算搞定了，再改明细表。还在刚才的页面里的“自定义属性”中“添加新的自定义属性”，添加一个“代号”，第一个和第三个打勾，为什么？搞不清，反正勾了没坏处。记住不要填总默认值　　给“代号”打勾后，下面就出现了一排空白的代号。　　当然，可以再添加一个属性“名称”，但在这里我提供另外一个思路，　　因为看到表的后面有“零件号”一栏，也是一排空白，就拿它当“名称”吧，不用白不用。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　好了，现在开始点右面按钮“输出数据”，现在揭晓为什么输出Excel保存不了，那是因为office版本的问题，请现在马上拿起鼠标，义无反顾地删掉你电脑上的officeXX，或者什么XX的精简版、绿色版、五合一、三合一之类，统统不要，必须装上大概700M的那个完整版officeXX，什么问题都没了。　　系列零件设计表　　概述　　配置：可以在单一的文件中对零件或装配体生成多个设计变化。配置提供了简便的方法来开发与管理一组有着不同尺寸、零部件、或其他参数的模型。配置的概念基本上和pro/e的family　　table相似。　　配置的应用：配置主要有如下几个方面的应用：　　在两个特征相同的零件中，某些尺寸不一样。如自己建立标准件库　　同一零件的不同状态：如需要开模的零件。模具是一个配置，加工后是一个配置相同产品的不同系列的需要：如同一产品中，对某零件、部件使用不同的方案。　　特定的应用需要：可以简化模型，应用于零件的有限元分析；另外，可能需要特殊的模型用于快速成型(RP)　　改善系统性能：对于很复杂的零件，可以考虑压缩一些特征，以便于其他特征的建立。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　装配方面的考虑：当装配零件很多，文件很大时，可以考虑压缩一些特征，便于装配.　　配置的生成方法：要生成一个配置，先指定名称与属性，然后再根据您的需要来修改模型以生成不同的设计变化　　在零件文件中，配置使您可以生成具有不同尺寸、特征和属性的零件系列。在装配体文件中，配置使您可以生成　　通过压缩或隐藏零部件来生成简化的设计　　使用不同的零部件配置、不同的装配体特征参数或不同的尺寸来生成装配体系列　　1.手工生成：　　2.采用系列零件设计表：　　配置的有关术语：　　压缩/解除压缩：不要某特征或不要某零部件。当一个特征或零件不压缩时，系统把它当作不存在来处理，并非真的删除。　　设计表：利用设计表来控制系列零件的尺寸值。同时，可以定义特征的显示状态　　使用配置：在零件或装配中可以使用配置，显示不同的配置。而工程图不可以建立配置，但可以使用零件或装配的不同配置.　　手工生成配置-改变尺寸值　　我们利用下面的零件生成2个配置，简单说明以下制作过程。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　单击设计　　树底部的配置标签：　　在设计数中右键单击零件名称，　　选择添加配置，出现添加配置对话框。分别输入配置名称以及你认为合适的备注内容，点击“确定”　　注意此时设计树中的内容。零件名称后面跟随了一个括号内容。默认前面的图标变成了灰色，长度为40前面变成了亮色，说明如下几个问题该零件(part1):有两个配置，一个是默认，另一个是名称为“长度为40”的配置　　该零件目前激活的配置是“长度为40”的配置。以后所作的修改为对该配置的修改　　我们修改"长度为40"的尺寸：双击尺寸28，出现修改对话框：　　我们将尺寸改成40，注意：点击“此配置”，说明修改只对该配置有效。点击，重新生成模型，　　这样我们就作成了两个零件：一个长度为28，另一个长度为40　　双击“默认”，使操作处于对默认配置的编辑状态。　　手工生成配置-压缩特征　　我们仍然利用上节中的零件，不过我们对默认配置添加了一个通孔。　　单击设计树底部的配置标签：目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　在设计数中右键单击零件名称，选择添加配置，出现添加配置对话框。分别输入配置名称“无孔螺钉”以及你认为合适的备注内容，点击“确定”，这样我们添加了一个配置。注意此时处于黄色显示的配置名称为“无孔零件”，对谁编辑，就使谁处于黄色显示状态　　点击设计树中的按钮，使显示设计树，注意设计　　树顶端的零件名后面的括号中的配置的名称--“无孔螺钉”　　右键单击“切除-拉伸1”，选择压缩，即可实现该配置中没有通孔特征.　　使用excel表生成配置　　借助在嵌入的MicrosoftExcel文件表格中指定参数，　　系列零件设计表使您可以生成多个不同配置的零件或装配体。　　系列零件设计表保存在模型文件中，并且不会链接回原始Excel　　文件，在模型中所作的改变不会反映在原始文件中。　　如要使用系列零件设计表，极力建议您将带有ServicePackSR-2的MicrosoftExcel97安装在您的电脑中。您可以在零件系列零件设计表中控制以下项目：特征的尺寸和压缩状态目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　配置属性，包括材料明细表中的零件编号、说明、自定义属性。　　您可以在装配体系列零件设计表中控制以下参数：　　零部件-压缩状态、显示状态，参考配置　　装配体特征-尺寸、压缩状态　　配合-距离和角度配合的尺寸、压缩状态　　配置属性-零件编号及其在材料明细表中的显示(作为子装配体使用时)、说明、自定义属性。　　一个设计的例子　　仍然使用上例中的零件。　　使设计处于默认状态　　移动零件，使它处于窗口的右下角，双击包含需要添加配置的驱动尺寸的特征，显示出需要的尺寸。　　选择菜单：插入-新建系列零件设计表，在窗口的左上角出现EXCEL表，双击驱动尺寸，该驱动尺寸即可添加到EXCEL表中；在设计树中点“切除-拉伸1”，使该特征也进入exel表中。　　编辑execl表，按如下内容填写，注意：EXCEL表中的内容应该正确，配置名称处不同重名。　　在工作窗口的空白处点击鼠标，即可退出EXCEL编辑状态。　　如果表中内容无误，系统绘提示生成了几个配置。　　生成系列零件设计表为单独的Excel文件目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　生成系列零件设计表为单独的Excel文件　　打开MicrosoftExcel并生成一工作表。　　在工作表的第一列(行标题单元格A2、A3等)中，输入您想要生成的配置名称。保留单元格A1　　为空白。名称不能包含正斜线(/)或(@)字符。　　注意:如果配置名称仅包含数字，则Excel　　会将此名称当成数值，而不是文字。一般这不会有什麽影响，但在以下情况中例外：　　如果数值以零开头，则会移除前面的零。　　如果数值长度超过12位，则会用科学记号　　显示此数值。　　如要更正此问题，请用右键单击标题单元格A(选择整列)，然后选择设置单元格格式。在　　数字标签中的分类下选择文本。　　在工作表的第一行(列标题单元格B1、C1等)中，输入您想要控制的参数。请参阅系列零件设计表参数来得到完整的清单。　　在试算表单元格中输入参数值。　　保存该工作表。　　打开您要插入系列零件设计表的模型文件。　　单击插入、系列零件设计表。在打开对话框中，浏览到Excel工作表(.xls)，然后单击打开。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　工作表出现在模型文件中，而且Excel菜单和工具栏会替换SolidWorks的菜单和工具栏。(　　试题-Solidworks与Excel表操作技巧　　多项选择。可以在选项字母上打“√”“×”　　正确一题一分，空白一题零分，错误一题扣十分姓名：　　你掌握的草图命令有哪些：　　A直线、中心线B边角矩形C中心矩形D直槽口拉长孔E中心点直槽口拉长孔F圆心画圆G三点画圆H插入字符草图I剪裁J转换实体引用K等距实体L镜像M阵列N跨越中心线的直径标注方法　　你掌握的草图约束的几何关系有：　　A水平B竖直C固定D共线E垂直F平行G相等H合并I全等J相切K同心L对称　　关于绘制草图，表述正确的是：　　A草图最好对称，能相对原点对称对称尤佳　　B草图必须全约束之后，才能生成特征　　C草图上有蓝色实线，即可生成特征　　D草图未封闭，是不能生成实体特征的　　E草图有交叉，是不能生成实体特征的　　F草图中的尺寸越多越好，比如两个水平相等的圆，应该标两个竖直尺寸、两个直径尺寸G先约束再标尺寸。草图中的尺寸越少越好，应该多用约束关系目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　H改变原有尺寸时，最好用输入加减数字为好，因为可能某几个尺寸都需要加减同一个数值，不要另外算特别是口算后输入结果。而且软件自带可进行加减乘除等运算　　I，对于结构有疑问，需要详细模拟运动过程等，用带约束的草图模拟，比用装配体模拟更快更直接！　　草绘中各特征线的约束取消方法，选出以下最为合适的一项：　　A、点中需要删除特征线，显示出约束符号后，直接删除即可　　B、框选所有草绘，在右侧菜单栏中选出待删除的约束符号　　C、删除所画线条，约束自动被删除，然后重新绘制线条即可　　你掌握的建模方法有：　　A拉伸B旋转C拉伸切除D旋转切除E打孔F扫描G放样H倒角I阵列J镜像K加筋L拔模M抽壳N包覆　　关于特征和零件，表述正确的是：　　A能对称的尽量对称，哪怕有少量的多余特征。自对称的零件安装通用性最好！B安装孔尽量用正方形或圆上均布，尽量少用一条线的安装孔。　　C生成特征是可以输入数字、拉伸剪切到面，可以向两边拉伸剪切不同的程度，可以设定拔模角目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　度等，自己多观察会发现新东西　　D一个零件中可以有多个实体，实体的材质颜色可以不同。主要在于生成特征时选择是否“合并　　结果”　　E如侧板上焊螺母，螺母必须单独画草图等步骤生成，而无法用“零件中插入零件”命令，在零　　件里边插入原本有的螺母零件　　“拉伸”命令，理解正确的一项：　　Ａ、拉伸特征时，选择单侧拉伸，尽量不要使用对称拉伸，以免操作麻烦。　　Ｂ、拉伸特征厚度时，用鼠标点击图中厚度方向箭头，拖动鼠标修改厚度，直到满意厚度为止。Ｃ、拉伸时注意居中拉伸，两侧拉伸，方便以后对称，镜像等　　绘制轴时，表述正确的是：　　Ａ先画中间一段，再一段段往两边拉伸，能用镜向尽量用镜向Ｂ先画出整体轴的长度，然后根据特征一一进行切除，少用镜向功能　　Ｃ整轴特征尽量采用一个草图，然后旋转命令进行绘制　　D低速小惯量的地方可以用紧定螺钉，但轴上一定要有紧定平位。高速、大惯量的地方一定要用　　键槽。　　E需要锁紧的回转体轴类零件都要考虑扳手位目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　关于装配体，你掌握的配合约束关系有：　　A重合B平行C固定D垂直E相切F同心G距离H对称I宽度相等　　J距离范围K角度范围L凸轮M齿轮　　N齿条齿轮O螺旋　　在装配图中的操作，表述正确的是：　　A总装图下各部件应该完全约束，部装图下绝大部分零件应该完全约束。可以用文件夹名称来给　　不同零件分类，不同约束关系分类。特别强调选孔同心装配时，一定要选对角的孔进行配合，可以自动检查孔距不对，如果装不上，孔距一定有问题　　B可以使用显示、隐藏、半透明、轻化、还原、孤立、内部搜索查找、显示隐藏的零部件、柔滑、　　压缩、不包括在材料明细表等命令，进行编辑　　C可以将若干个零件选中，右键生成子装配体，但务必将其保存为外部零件，否则下次打开，内　　部零件容易丢失。也可以右键子装配体将其解散。生成子装配体和解散子装配体，运用得当可大幅提高工作效率。但要注意生成的子装配体要存为外部文件。　　D我公司提倡仅总装图、部装图、零件图三级，尽量减少层级，简化明细表。但部装图中可以有目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　多个多级子装配体，子装配体可以不正规给予图号，但要有计划单号避免重复命名，也不可与部件零件图号重复。当然，能最后解散多级子装配体，达到三级关系是最好的。　　E在部装图中可以较多地将零件设置为半透明，以方便观察。在总装图中，可以将部件图中已设　　为半透明的零件改为不透明。　　F点中一条线，在窗口下边会立即出现其长度。这在评审时需要量尺寸时，显得很便捷。　　G选中一个面，或者是某零件的一个面，可以将装配体剖开。可以选择剖开的方向，可以拖动剖面　　的位置。　　H零件或装配体中，双击零件点面线，会弹出该特征的尺寸，双击改尺寸就可以进行编辑。最好用　　输入加减数字为好，因为可能某几个尺寸都需要加减同一个数值，不要另外算特别是口算后输入结果。而且软件自带可进行加减乘除等运算　　I装配体中要注意各零件的倒角是否协调。外露零件一定要倒角，不能有锋利的边缘和尖角。　　优先采用圆角结构。两个零件连接处不建议倒角以免产生裂缝。不能让圆角和斜角挨在一起排布。　　J装配体中注意观察配合孔的大小。如的通孔和M6的牙图中比例大概是多少，如图中一个牙目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　孔仅比M6小一点点，那么牙孔极有可能是M8的。小的太多，就有可能是M5的。　　K与合作公司沟通，需要SolidworKs图时，可以将整个装配图给对方，而不用将总装图转化为一　　个光表面壳体的零件。　　对装配图中的操作，可提高运行速度的方法，表述正确的是：　　A将没有正在使用的部件，树里边点部件整个隐藏。　　B不影响自己视觉感官的情况下，不用带色线框显示，用其他更少占内存的显示方式　　C多将零部件轻化，少用柔性部件。　　绘制零件中阵列特征时，以下操作最为合适的选项是：　　A完全不使用阵列功能，避免以后修改麻烦，容易出错　　B尽量避免在草绘中进行阵列　　C尽量在草图中阵列，然后生成特征　　在装配体中阵列，表述正确的有：　　A不要用阵列，应该一个一个的插入零件。比如链条，应该一扣一扣的约束一圈链节　　B重点地方一个个零件约束，其余地方用阵列　　C阵列的东西过多，影响电脑运行，可以不用全部阵列出来。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　D对于需要的零件、外购件，务必全部阵列出来，不用时压缩，生成明细表时解压缩。　　零件镜像和对称件、对称件工程图，表述正确的有：　　A零件中可镜像特征，也可以镜像实体。如果整个零件镜像，务必采用镜像实体的方式。实体合并与否要注意。镜像后可生成配置。　　B对于永远都成对使用的对称件，在工程图中，以正向件为主标注尺寸，但也应放置对称件的三视图。等轴侧视图要有两个，分别为-1正向件、-2对称件。而且，必须与配置中的相一致。但此方式现在已不推荐使用。　　C对于不一定成对使用的对称件，必须分别出图。可以在该零件工程图的内部复制粘贴图纸，然后将图纸按配置重命名，选择图纸中视图对应的配置，然后整理尺寸即可。　　D可能不同时使用的正向件和对称件，也可用B选项的办法，一张工程图，示意对称件即可。E对于对称件，必须完全从零开始出图，没有简洁办法。　　F老的方式：成对使用的对称件，在明细表中数量应为1+1格式，备注中写上“对称制作各X件，共2X件”。新的方式，自动生成明细表时，配置名会用-加在图号末尾，分成独立的行。　　G对于非成对使用的对称件，难于在明细表中表明数量的，可以在电子版数量一格画X，在实际数量一格手写本计划单总共需要的数量。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　在装配图中对零件镜像，表述正确的有：　　A在装配图中尽量少采用镜像，采用镜像时，出图、出明细表时要格外谨慎　　B在装配图中运用镜像，可以在镜像步骤中选择镜像方式，尽量不要采用“生成相反方位版本”。采用“生成相反方位版本”后，分别选中零件生成配置、添加前后缀等，尽量不要选择“生成新文件”。C镜像后，两边零件可以做镜像的关联拖动。可以分别设定两边零件的配置。　　D装配图中镜像零件，然后生成配置，是作对称部件最直接的办法。装配关系不容易出错。　　在装配图中对部装图镜像，表述正确的有：　　A在装配图中尽量少采用镜像，采用镜像时，出图、出明细表时要格外谨慎。但这是很便捷的操作，要多试验摸索，争取熟练运用提高效率。　　B在装配图中运用镜像，可以在镜像步骤中选择镜像方式、分别选中部装图、零件生成配置、添加前后缀等。　　C这种办法生成的新配置部件，装配关系容易出错。　　关于配置，表述正确的有：　　A零件中的某个尺寸，某个特征都可以设置其归属的配置，生成系列的零件　　B零件可以有不同的配置，不同的配置可以有不同的特征、不同的材质等。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　C如零件内部镜像后，可采用是否显示实体、是否“删除实体”、是否压缩镜像特征等多种方式来　　生成配置。在零件中可以用两种配置：1、2来生成对称零件。一般1为正向件、2为对称件　　C装配图中可以有不同配置，生成第二个配置时，可以把第一个配置的约束关系全部压缩掉D装配图中可以有不同配置，不同配置的约束关系，可以用不同的文件夹标明，不然会越作配置越混乱　　E正在被别的文件使用的零件、装配图，其配置名称可以通过右键-属性，来进行更改　　F做新配置时，可以将原配置的零件全部压缩掉，然后插入所有零件重新装配。　　G装配图中镜像零件，然后生成配置，是作对称部件最直接的办法。装配关系不容易出错。H不管如何生成的配置，都可以单独打开零件后更改配置名。　　I配置层级最好只有1层，最好不要有多级派生的配置。　　在装配图中，某个零件要换为另一个零件，应该：　　A删除原零件，插入新零件，添加约束关系　　B选中原零件，再用“文件”-“替换”命令。建议先将新零件打开　　在装配图中打孔，表述正确的是：目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　A装配图中，直接用打孔命令，选择打孔的零件范围，选择是否把特征传播到零件。　　B按A的方法，不选择“将特征传播到零件”，单独打开零件时，零件上边也会有孔　　C在装配图中选择零件，右键编辑零件，打孔命令，将孔和装配图中的其他零件相关联约束。　　D使用C方法时，有时会无法将零件中的孔与装配图中的其他零件关联约束，那么，将孔随便用带捕捉的选择定位就可以了，不用再赋予尺寸约束。　　E部装图中给零件关联打孔，部装图的零件移位，孔也会相应移位。但将部装图另存为其他图号，这种关联关系就可能丢失。用打包的方式，这种关联关系就不会丢失。　　关于在装配图中生成皮带，表述正确的是：　　A皮带轮通过带轮外径，模拟出皮带内径即可。皮带宽度应让带轮两边各留3到5MM，甚至更多。皮带内径长度要标注正负5MM的公差范围。　　B同步轮、链轮等，要通过节圆、分度圆直径，模拟出带链的节圆长。没有张紧的同步带图中模拟的要比实物长左右利于拉紧同步带。如50齿5M型的圆弧齿同步带，图中模拟的节线长应该是到左右。链条、板链模拟，图中可比实物短，因其拉长困难。　　C各运动、传动处皮带要考虑张紧，有张紧的不用模拟准确，特别是节距较长的，错一个齿，也肯定能张紧的到。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　D带工位的带链，不仅要符合链带节距、还要符合工位节距。链条成对使用，模拟长度除以节距应为双数。要用半扣的应在明细中标明。实心链有半扣，空心链无半扣。　　E生成的链带零件要正规命名，并务必保存为外部文件。因内部文件容易丢失。　　F另存容易使链带模拟出错，失效。打包时，一般不会使其出错。　　G生成皮带仅可应用于模拟链带的地方，其他没用，如生成标签绕向等处。　　H张紧在松边紧边无所谓，物料在皮带上是“被推”“被拉”也无所谓。　　I拿不准的结构或不方便模拟的东西，建议用实物模拟，如翻卡皮带是转720度连接。J分度圆的周长可以用齿数乘以节距来模拟。链轮的分度圆计算公式为:D=p/　　关于同步轮、同步带以及齿轮的建模方法理解正确的选项是：　　A参考机械设计手册，算出同步轮或者同步带详细轮廓进行建模。　　B所有同步轮，链轮，齿轮等先用软件生成，尽量不要自己建模　　C同步带如果要画出齿形，直接复制粘贴类似同步轮中的草图目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　D同步轮、齿轮等有专门的工程图模板。右侧“设计库”中有现成的“参数表”模块，可以快速插入工程图右上角。　　E主传动同步轮至少一个带挡圈，最好后装的电机同步轮不要挡圈；吊着的同步轮光紧定还是　　可能下坠。夹带类的同步带一定要凸出同步轮挡圈。　　F受力较大的同步轮如顶带、夹带、校正带、主动同步轮，挡圈不可镶嵌必须锁固，主从动同步轮都要用台阶隔套限位，不可使用卡簧。主从动轴和轴承不可比轮径过小以免引起晃动。　　零件、工程图、装配体改图号名称时，表述正确的是：　　A必须同时打开零件图、工程图、零件所在的部装图，然后另存更改零件图、工程图的图号名称，　　零件所在的部装图也一定要保存。如果是改部装图，该部装图的上一级总装图也必须同时打开。都保存了，才能关闭。　　B在含有多级装配体的总装配体中编辑任意零件图号时，无需打开该零件所在的中间级别装配图，修改后直接保存总装配体，该零件自动保存。　　C另存的文件可以放到任意地方，下次打开保存过的装配图，仍能打开改文件。所以不必在意是否另存到当前文件夹里。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　D打包改图号，是比另存改图号更先进、简洁的办法。能用打包改图号，就不用另存改图号E另存后，当前文件的名称即被修改。但打包装配体并修改装配体名称后，当前装配体名称不会被修改。　　F可以边设计边改图号，可以在零件树中建“新零件”文件夹，将需要改图号的零部件拉进去。这样的方式便于多人合作，或别人帮忙加快设计进度。廖工强调“先把零部件的的图号改了再改动零件。先改零件再改图号有三大缺点：一,设计的时间长了，忘记那个零件已经改过。二，设计过程中，同时打开原参考，标准库，别的计划单，都有可能引起冲突，再次保存时，可能已错误，在无意中留了错误。三；别人帮忙可随时加入(包括出图，设计，完善)”。　　G可以将需要改图号的零件改变颜色，最后统一改图号名称。　　H最后检查时，必须装配体直观选中新零件，然后判断还有没有需要改图号的零部件。　　I有些零件名称和零件特性相关联，经常会发生变化的，如带轮、两轮，顶带等，改图号时要注意名称的变化。　　J一个部件中用到多个相同的零件，但其中一件需要改。这时，不能用另存，另存会使所有的零件都发生改变，应该用打包到本文件夹，打包同时改图号名称，然后单个替换进来。　　关于打包，表述正确的有：目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　A打包可以把原来东拉西扯拼图时，不同文件夹下的有效文件汇集到一个文件夹下。所以，总图基本拼好后，就应该打包到正规归档的文件目录下。　　B当装配图要大改而改之前的东西有保留价值时，应将总图打包到新日期的装配图文件夹中，然后到新日期的装配图文件夹中继续工作。也可以把要大改的部件打包到参考中注明备份内容。　　C打包时，应该选择“包括工程图”、“平坦视图”，然后按原名称排序，然后双击要更改的图号，复制进去新图号名称。当然，可更简洁的使用“选择/替换”和添加前缀、后缀的功能。　　D打包时，可以将确定无用的内容取消勾选。　　E用SolidWorks打包前改动较大，特别是拆分子装配体而没有保存，打包就会非常慢。　　F可以不用打包，仅仅将原来文件夹整体复制粘贴改装配图年月日，这是快捷又不会错问题的办法。　　关于零件图和工程图的关联关系，表述正确的是：　　A一般正确关联时，右键工程图可以打开零件图，右键零件图可以打开工程图。只要文件名一样，就是正确关联的。　　B零件图右键找不到工程图，那么肯定原零件没有工程图，不需要到设计部06图库中搜索，必须重新出工程图。目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。 为了适应公司新战略的发展，保障停车场安保新项目的正常、顺利开展，特制定安保从业人员的业务技能及个人素质的培训计划　　C工程图右键，打开的却不是同图号的零件图，那么关联就出现了错误。可以用打开-选中该工程图-点击“参考”，然后“编辑参考的文件位置”双击选择正确的关联零件。　　D我司工程图，使用标准模板后，图框中的信息都是自动生成的，严禁手输或手工修改具体内容，目的-通过该培训员工可对保安行业有初步了解，并感受到安保行业的发展的巨大潜力，可提升其的专业水平，并确保其在这个行业的安全感。'
