幕墙、铝合金门窗、防火窗工程标准及相关技术要求.doc

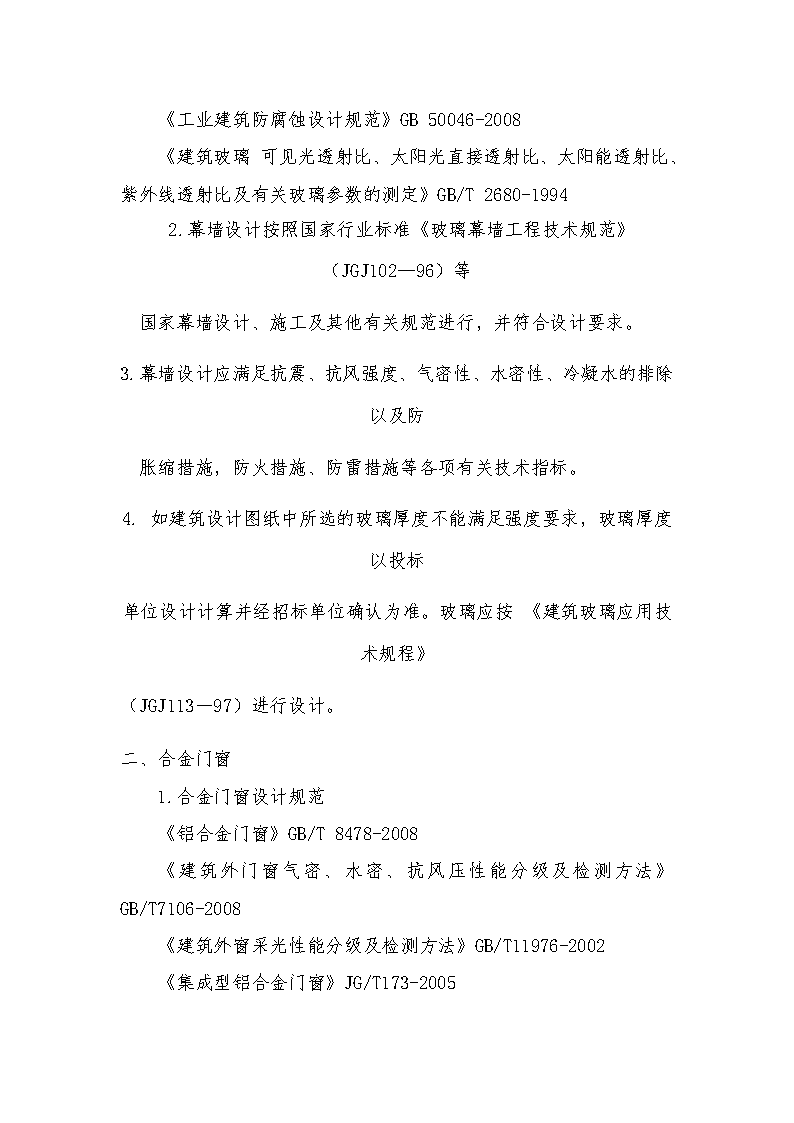

'幕墙、铝合金门窗、防火窗工程标准及相关技术要求执行的标准质量标准本工程施工、材料质量标准以及检测、试验、协调配合等事宜必须符合国家、建设部及当地政府颁发的现行幕墙技术规范和质量检验标准等规范以及行业标准，设计图纸与相关规范标准要求不一致处，以高标准为准。一、幕墙工程应执行的相关技术规范及标准：1.1本幕墙工程应执行的相关技术规范及标准包括但不限于以下标准，投标人应使用所执行标准的最新版本。1.2幕墙设计规范《建筑幕墙》GB/T21086-2007《玻璃幕墙工程技术规范》JGJ102-2003《金属与石材幕墙工程技术规范》JGJ133-2001《铝合金结构设计规范》GB50429—2007《建筑幕墙气密、水密、抗风压性能检测方法》GB/T15227-2007《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008《建筑幕墙平面内变形性能检测方法》GB/T18250-2000《建筑幕墙抗震性能震动台试验方法》GB/T18575-2001《建筑玻璃采光顶》JG/T231-2007《小单元建筑幕墙》JG/T216-2007《玻璃幕墙光学性能》GB/T18091-2000《建筑采光设计标准》GB/T50033-2001《屋面工程质量验收规范》GB50207-2002 《工业建筑防腐蚀设计规范》GB50046-2008《建筑玻璃可见光透射比、太阳光直接透射比、太阳能透射比、紫外线透射比及有关玻璃参数的测定》GB/T2680-19942.幕墙设计按照国家行业标准《玻璃幕墙工程技术规范》（JGJ102—96）等国家幕墙设计、施工及其他有关规范进行，并符合设计要求。3.幕墙设计应满足抗震、抗风强度、气密性、水密性、冷凝水的排除以及防胀缩措施，防火措施、防雷措施等各项有关技术指标。4.如建筑设计图纸中所选的玻璃厚度不能满足强度要求，玻璃厚度以投标单位设计计算并经招标单位确认为准。玻璃应按《建筑玻璃应用技术规程》（JGJ113－97）进行设计。二、合金门窗1.合金门窗设计规范《铝合金门窗》GB/T8478-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008《建筑外窗采光性能分级及检测方法》GB/T11976-2002《集成型铝合金门窗》JG/T173-2005 《自动门》JG/T177-2005《建筑门窗五金件传动机构用执手》JG/T124-2007《建筑门窗五金件合页（铰链）》JG/T125-2007《建筑门窗五金件传动锁闭器》JG/T126-2007《建筑门窗五金件滑撑》JG/T127-2007《建筑门窗五金件撑档》JG/T128-2007《建筑门窗五金件滑轮》JG/T129-2007《建筑门窗五金件单点锁闭器》JG/T130-2007《建筑门窗五金件通用要求》JG/T212-2007《建筑门窗五金件旋压执手》JG/T213-2007《建筑门窗五金件插销》JG/T214-2007《建筑门窗五金件多点锁闭器》JG/T215-20072.建筑设计规范《建筑结构荷载规范》GB50009-2001（2006版）《建筑设计防火规范》GB50016—2006《高层民用建筑设计防火规范》GB50045—95（2005年版）《建筑物防雷设计规范》GB50057－94（2000年版）《建筑抗震设计规范》GB50011-2001（2008年版）《公共建筑节能设计标准》GB50189-2005《民用建筑热工设计规范》GB50176-1993《民用建筑隔声设计规范》GBJ118-1988《采暖通风与空气调节设计规范》GB50019－2003《建筑结构可靠度设计统一标准》GB50068-2001《工程结构可靠性设计统一标准》GB50153-2008 《建筑装饰装修工程质量验收规范》GB50210-2001《建筑幕墙工程质量验收标准》JGJ/T139-2001《建筑工程施工质量验收统一标准》GB50300-2001《高层民用建筑钢结构技术规范》JGJ199-98《声学建筑和建筑构件声学测量》GB/T19889.1—10-2005《钢结构工程施工质量验收标准》GB50205-2001《建筑抗震设防分类标准》GB50233-2008《建筑工程建筑面积计算规范》GB/T50353-2005《建筑结构检测技术标准》GB/T50344-2004《建筑施工现场环境与卫生标准》JGJ146-2004《施工现场临时用电安全技术规范》JGJ46-2005《建筑内部装修防火施工及验收规范》GB50354-2005《屋面工程技术规范》GB50345-2004《弹性建筑涂料》JG/T172-2005《工业建筑防腐蚀设计规范》GB50046-953.铝材、铝板规范《铝合金建筑型材第1部分基材》GB/T5237.1-2008《铝合金建筑型材第2部分阳极氧化、着色型材》GB/T5237.2-2008《铝合金建筑型材第3部分电泳涂漆型材》GB/T5237.3-2008《铝合金建筑型材第4部分粉末静电喷涂型材》GB/T5237.4-2008《铝合金建筑型材第5部分氟碳喷涂型材》GB/T5237.5-2008《铝合金建筑型材第6部分隔热型材》GB/T5237.6-2008 《变形铝及铝合金化学成分》GB/T3190-2008《变形铝及铝合金牌号表示方法》GB/T16474-1996《变形铝及铝合金状态代号》GB/T16475-2008《铝及铝合金波纹板》GB/T4438-2006《建筑幕墙用铝塑复合板》GB/T17748-2008《铝及铝合金板材的尺寸及允许偏差》GB/T3194-1998《建筑用铝型材、铝板氟碳涂层》JG/T133-2000《铝及铝合金加工产品的包装、标志、运输、贮存》GB/T3199-2007《建筑用硬质塑料隔热条》JG/T174-2005《建筑用隔热铝合金型材穿条式》JG/T175-2005《铝及铝合金压花板、带材》YS/T490-20054.钢材规范《钢结构设计规范》GB50017-2003《碳素结构钢》GB/T700-2006《优质碳素结构钢》GB/T699-1999《合金结构钢》GB/T3077-1999《低合金高强度结构钢》GB/T1591-2002《钢的成品化学成分允许偏差》GB/T222-2006《钢中非金属夹杂物含量的测定标准评级图显微检验法》GB/T10561-2005《碳素结构钢和低合金结构钢冷轧薄钢板及钢带》GB912－1989《碳素结构钢和低合金结构钢冷轧厚钢板及钢带》GB/T3274－2007 《建筑用轻钢龙骨》GB/T11981-2008《建筑幕墙用钢索压管接头》JG/T201-2007《不锈钢棒》GB/T1220-2007《耐热钢棒》GB/T1221-2007《不锈钢热轧钢板和钢带》GB/T4237-2007《不锈钢冷轧钢板和钢带》GB/T3280-2007《不锈钢丝绳》GB/T9944-2002《不锈钢冷加工钢棒》GB/T4226-1984《不锈钢和耐热钢牌号及化学成份》GB/T20878-2007《建筑钢结构焊接规程及条文说明》GBJ81-2002《连续热镀锌薄钢板和钢带》GB2518-2004《结构用无缝钢管》GB/T18162-2008《装饰用焊接不锈钢管》YB/T5363-2006《冷轧钢板和钢带的尺寸、外形、重量及允许偏差》GB/T708-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB/T709-2006《热轧型钢》GB/T706-2008《热轧H型钢和部分T型钢》GB/T11263-2005《混凝土用膨胀型、扩张型建筑锚栓》JG160-2004《耐侯结构钢》GB/T4171—2008《混凝土结构后锚固技术规程》JGJ145—2005《预应力混凝土用钢棒》GB/T5223.3—2005《建筑结构用钢板》GB/T19879-2005 《铸铁焊条及焊丝》GB/T10044-2006《建筑结构用冷弯矩形钢管》JG/T178-2005《钢中非金属夹杂物含量的测定标准评级图显微检验法》GB/T10561-20055.玻璃规范《建筑玻璃应用技术规程》JGJ113-2003《浮法玻璃》GB11614－1999《建筑用安全玻璃第二部分：钢化玻璃》GB15763.2-2005《普通平板玻璃》GB4871－1995《中空玻璃》GB/T11944－2002《镀膜玻璃第1部分阳光控制镀膜玻璃》GB/T18915.1-2002《镀膜玻璃第2部分低辐射镀膜玻璃》GB/T18915.2-2002《着色玻璃》GB/T18701-2002《夹层玻璃》GB9962-1999《玻璃幕墙光学性能》GB/T18091-2000《建筑用安全玻璃防火玻璃》GB15763.1-2001《热弯玻璃》JC/T915-2003《釉面钢化及釉面半钢化玻璃》JC/T1006-20066.石材规范《天然花岗石荒料》JC/T204-2001《天然花岗石建筑板材》GB/T18601-2001《天然饰面板材实验方法第1部分干燥、水饱和、冻融循环后压缩强度实验方法》GB/T9966.1-2001《天然饰面板材实验方法第2部分 干燥、水饱和弯曲强度实验方法》GB/T9966.2-2001《天然饰面板材实验方法第3部分体积密度、真密度、真气孔率、吸水率实验方法》GB/T9966.73-2001《天然饰面板材实验方法第4部分耐磨性实验方法》GB/T9966.4-2001《天然饰面板材实验方法第5部分肖氏硬度实验方法》GB/T9966.5-2001《天然饰面板材实验方法第6部分耐酸性实验方法》GB/T9966.6-2001《天然饰面板材实验方法第7部分检测板材、板材挂件组合单元挂装系统强度实验方法》GB/T9966.7-2001《天然饰面板材实验方法第8部分用均匀静压差检测石材挂装系统强度实验方法》GB/T9966.8-2008《干挂饰面石材及其金属挂件》JC830.1～2-2005《天然石材统一编号》GB/T17670-2008《建筑材料放射性核素限量》GB/T6566-2001《建筑幕墙用瓷板》JG/T217-20077.密封材料规范《硅酮建筑密封胶》GB14683-2003《建筑用硅酮结构密封胶》GB16776-2005《聚硫建筑密封胶》JC483－2006《中空玻璃用弹性密封胶》JC/T486－2001《中空玻璃用丁基热熔密封胶》JC/T914－2003《建筑窗用弹性密封剂》JC/T485－2007 《建筑门窗用密封胶条》JG/T187－2006《工业用橡胶板》GB/T5574-2008《幕墙玻璃接缝用密封胶》JC/T882-2001《石材用建筑密封胶》JC/T883-2001《干挂石材幕墙用环氧胶粘剂》JC/T887-2001《建筑密封材料试验方法》GB/T13477.1~20-2002《建筑橡胶密封垫——预成型实心硫化的结构密封垫材料规范》HG/T3099-2004《建筑密封材料术语》GB14682-20068.五金件标准规范《十字槽盘头螺钉》GB/T818-2000《十字槽盘头自攻螺钉》GB/T845-1985《十字槽沉头自攻螺钉》GB/T846-1985《平垫圈C级》GB/T95-2002《平垫圈A级》GB/T97.1-2002《紧固件机械性能》GB/T3098.1～6-2000《紧固件机械性能不锈钢螺母》GB/T3098.15-2000《紧固件公差螺栓、螺钉、螺柱和螺母》GB/T3103.1-2002《六角头螺栓、C级》GB/T5780-2000《六角螺母、C级》GB/T41-2000《封闭型圆头抽芯铆钉》GB/T12615.1～4-2004《封闭型沉头抽芯铆钉》GB/T12616-2004《开口型沉头抽芯铆钉》GB/T12617.1～5-2006《开口型平圆头抽芯铆钉》GB/T12618-2006 《紧固件机械性能抽芯铆钉》GB/T3098.19-2004《地弹簧》QB/T2697-2005《闭门器》QB/T2698-2005《建筑门窗内平开下悬五金系统》JG/T168-2004《自动门应用技术规程》CECS211:20069.其他规范《建筑用岩棉、矿渣棉绝热制品》GB/T19686-2005《绝热用岩棉、矿渣棉及其制品》GB/T11835-2007《建筑物隔热用硬质聚氨酯泡沫塑料》QB/T3806-99《半硬质聚氯乙烯块状塑料地板》GB4085-2005《饰面型防火涂料》GB/T12441-200510.铝合金门窗工程标准及相关要求10.1本工程外门窗采用单框中空（5+12+5）隔热铝合金门窗，开启方式见各栋楼门窗立面示意图。如建筑设计图纸中所选的玻璃厚度不能满足强度要求，玻璃厚度以投标单位设计计算并经招标单位确认为准。玻璃应按《建筑玻璃应用技术规程》（JGJ113－97）进行设计。 10.2施工图中所绘制的门窗立面图均为外视图，仅供制作门窗分格时参考。承包商应在现场核对实际洞口尺寸及数量后再下料制作。图中所示门窗均指洞口尺寸，应按规定留够安装缝隙。有关门窗构造、保温节能性能及防水、防腐措施等均由专业制作厂家负责设计，并配合土建提供预埋件具体尺寸、位置。外平开窗应由厂家采取固定加强措施，对原施工图不合理之处承包商有义务提出优化意见。10.3外窗及阳台门的气密性等级，应满足《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T7106-2008）的6级标准，即满足在10Pa压差下，每小时每米缝隙的空气渗透量不应大于1.5m3,且每小时每平方米面积的空气渗透量不应大于4.5m3;住宅外窗的可见光透射比大于0.5。窗开启扇均带纱窗，外门窗传热系数取2.75w/m2k,商业网点部分外窗采用5+12A+5mm的PA隔热铝合金中空玻璃窗，12厚的空气间隔层，玻璃为辐射率≤0.25Low-E在线镀膜浅蓝玻璃，传热系数2.3w/m2k10.4.隔热铝合金门窗的设计、制作、安装均由有资质的专业公司承担，玻璃厚度及安全性能均应满足《建筑玻璃应用技术规程》JGJ113-2003的有关规定，采用安全玻璃的部位当节能设计为中空玻璃窗时应采用中空安全玻璃，玻璃应用应符合下列要求：①建筑物的天窗、幕墙、七层及以上外开窗、室内隔断、玻璃栏板应使用安全玻璃；②门玻璃、外平开窗及单块玻璃大于1.5㎡而小于4.0㎡的窗玻璃用6厚钢化玻璃；③单块无框玻璃窗玻璃用12厚钢化玻璃；玻璃底边离最终装修楼地面小于500的窗玻璃采用钢化玻璃；④易遭受撞击、冲击而造成人体伤害的其他部位；⑤一、二层网点入口、住宅门厅入口处玻璃门、窗采用安全玻璃，玻璃上应有醒目的防撞标志。 隔热铝型材推荐采用坚美、广东亚铝、广东兴发品牌系列型材；型材壁厚：厂家设计计算后确定；铝合金幕墙型材壁厚根据受力计算确定。五金件推荐采用：杨氏立兴或坚朗品牌；密封胶推荐采用广州生产的白云牌；密封条推荐采用杭州生产的之江牌三元乙丙密封条。10.5．铝合金幕墙施工单位需具有幕墙设计、制作、安装的相应资质。10.6．铝合金门窗、幕墙抗风、抗震受力、防雷等有关性能应符合GB/T8487-2003、GB/T8479-2003《铝合金门》、《铝合金窗》、《建筑物防雷设计规范》GB50057-94的相关技术要求及其他相关规范、规定的要求。10.7满足其他现行相关国家规范和技术标准。三、防火窗技术要求：防火窗除满足上述铝合金门窗工程要求外，还应满足以下要求：防火窗外观与相邻铝合金窗保持一致，满足建筑外立面美观要求。防火窗的生产企业除具有生产铝合金窗的相应资质外，还必须具有消防部门颁发的消防产品生产资质，产品质量除达到国家防火窗标准《GB16809-2008》外，必须达到青岛市消防部门的检验、验收标准。 防火窗耐火极限：本工程防火窗耐火极限为乙级的固定防火窗，耐火极限不低于1小时。生产企业必须按最新规范《GB16809-2008》加工、生产、安装防火窗。中标的生产企业生产加工前应对照本技术要求所附带的门窗表、建筑设计图纸及施工现场预留的门窗洞口，如有疑问，及时与建设单位沟通，确定无误后，才允许下料加工。防火窗的设计、制作、安装均由有资质的专业公司承担，玻璃厚度及安全性能均应满足《建筑玻璃应用技术规程》JGJ113-2003的有关规定，采用安全玻璃的部位当节能设计为中空玻璃窗时应采用中空安全玻璃，玻璃应用应符合下列要求：①门玻璃及单块玻璃大于1.5㎡而小于4.0㎡的窗玻璃用6厚钢化玻璃；②玻璃底边离最终装修楼地面小于500的窗玻璃采用钢化玻璃；③易遭受撞击、冲击而造成人体伤害的其他部位应采用安全玻璃；1、材料与配件　　（1）窗框框架采用具有一定强度使其足以保障构件完整性和稳定性的铝合金框架。　　（2）铝合金框架，其选材标准符合防火窗标准《GB16809-2008》中常用材料及配件标准《 GB/T3880－1992》铝及铝合金轧制板材的规定。　　（3）铝合金框架内部的填充材料应采用不燃性材料。 　　（4）防火玻璃必须满足中华人民共和国国家标准《GB15763.1-2001》《建筑用安全玻璃防火玻璃》的要求，可选用不影响防火窗耐火性能试验合格的产品。　　（5）框架与防火玻璃之间的密封材料应采用难燃材料，火灾时能起到防火隔烟的作用。（6）五金配件应为经检测合格的定型配套产品。二、安装要求：　　1、安装收货时应认真按供货合同核对数量、规格、等级及各种配件是否合格、齐全。　　2、保管、贮存防火窗应垂直存放于干燥的室内，并要有防腐措施，玻璃应搁置和依靠在不能损伤玻璃边缘和玻璃面的物体上。　　3、安装　　（1）防火窗安装前必须进行检查，如因运输贮存不慎导致窗框、窗扇翘曲、变形、玻璃破损，应修复后方可进行安装。（2）防火窗安装时，须用水平尺校平或用挂线法校正其前后左右的垂直度，做到横平、竖直、高低一样。（3）窗框必须与建筑物成一整体，采用铁件与墙连接。铝合金窗框安装后窗框与墙体之间的密封材料应根据具体防火窗产品的使用功能、框架材料与结构、耐火等级等特性来选用。　　（4）五金配件安装孔的位置应准确，使五金配件能安装平整、牢固，达到使用要求。 　　（5）防火玻璃安装时，四边留缝一定均匀，定位后将四边缝隙用难燃密封材料填实填平，然后封好封边条。　　（6）安装除上述各项要求外，应按相应《工程施工及验收规范》要求进行。'
