建筑精装工程标准化施工工艺-纸面石膏聚苯复合板外墙内保温墙面.doc

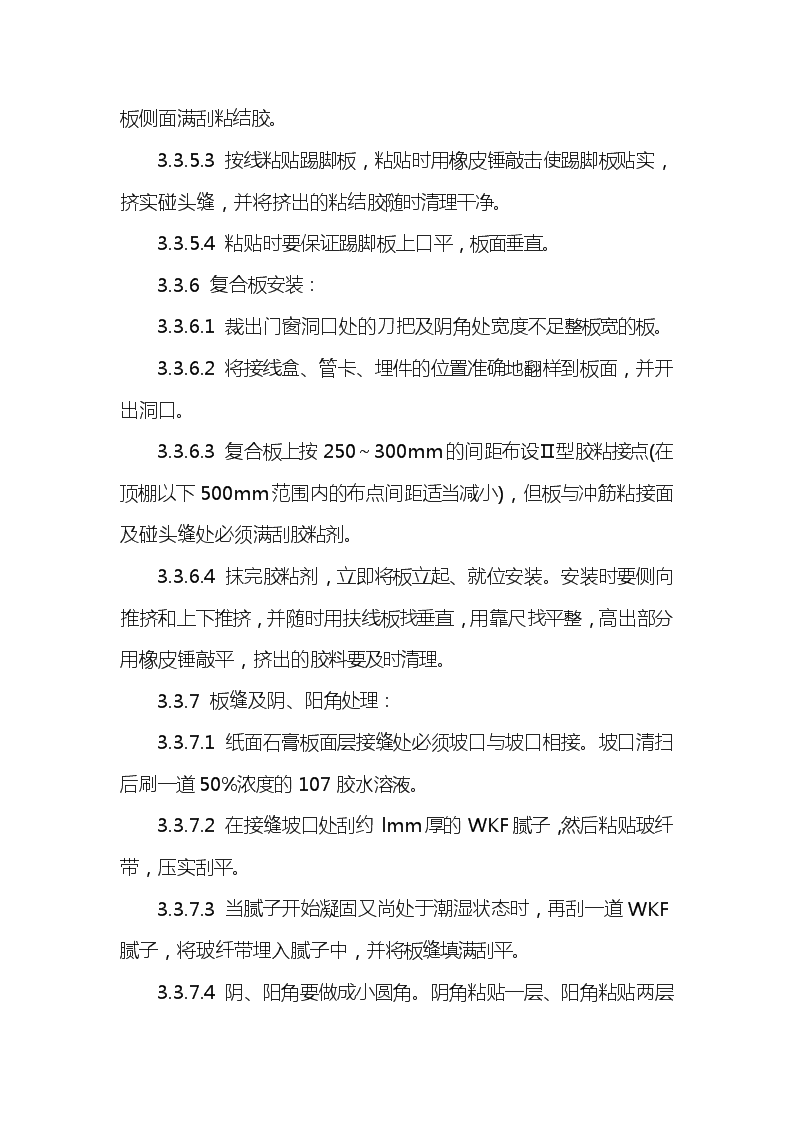

'建筑精装工程标准化施工工艺纸面石膏聚苯复合板外墙内保温墙面1范围本工艺标准主要适用于居住建筑，也可用于托幼、医疗等使用功能与居住建筑相近的民用建筑。外墙主体结构一般为粘土砖墙或钢筋混凝土墙，内侧纸面石膏聚苯复合板。不适用于厨房、卫生间等湿度较大的房间。2施工工艺3.1  纸面石膏聚苯板外墙内保温做法基本构造见表27。基本构造                         表 27外墙内保温做法构造示意空气层保温层+面层钢筋混凝土墙或 普通粘土砖墙厚20mm聚苯板+纸面石膏板3035mm    12mm40   3.2  工艺流程结构墙面清理→分档弹线→配板、修补→标出管卡、炉钩等埋件位置→墙面冲筋→稳接线盒，安装管卡、埋件等→粘贴踢脚板→安装复合板→板缝及阴阳角处理→板面操油 3.3  施工要点3.3.1  结构墙面清理：凡凸出墙面20mm的砂浆、混凝土块必须剔除，并扫净墙面。3.3.2  分档弹线：应按下列原则分档弹出冲筋线：3.3.2.1  弹竖筋线：门窗洞口两侧及其刀把板边各弹一竖筋线(刀把长度应不小于200mm)，然后依次以板定900mm(1200m)的间距向两侧分档弹竖筋线，被活甩在阴角处。3.3.2.2  弹横筋线：沿地面、顶棚、踢脚上口及门洞上口、窗洞口上下，均弹出横筋线。3.3.3  墙面冲筋：墙面冲筋的方法如下：3.3.3.1  在冲筋位置，用钢丝刷刷出不少于60mm宽的洁净面并浇水润湿，刷一道107胶水泥素浆。3.3.3.2  检查墙面的平整、垂直，找规矩贴饼冲筋，并在需设置埋件处做出200mm×200mm的灰饼。3.3.3.3  冲筋材料为1∶3水泥砂浆，筋宽60mm，厚度以保证空气层厚度(20mm左右)为准。3.3.4  稳接线盒，安管卡、埋件：安装电气接线盒时，接线盒高出冲筋面不得大于复合板的厚度，且要稳牢固。3.3.5  粘贴踢脚板。3.3.5.1  墙面弹出踢脚板上口线。3.3.5.2  在踢脚板内侧，上下口各按200mm～300mm的间距布设Ⅱ型胶粘接点，同时在踢脚板底面及其相邻的已粘贴上墙的踢脚 板侧面满刮粘结胶。3.3.5.3  按线粘贴踢脚板，粘贴时用橡皮锤敲击使踢脚板贴实，挤实碰头缝，并将挤出的粘结胶随时清理干净。3.3.5.4  粘贴时要保证踢脚板上口平，板面垂直。3.3.6  复合板安装：3.3.6.1  裁出门窗洞口处的刀把及阴角处宽度不足整板宽的板。3.3.6.2  将接线盒、管卡、埋件的位置准确地翻样到板面，并开出洞口。3.3.6.3  复合板上按250～300mm的间距布设Ⅱ型胶粘接点(在顶棚以下500mm范围内的布点间距适当减小)，但板与冲筋粘接面及碰头缝处必须满刮胶粘剂。3.3.6.4  抹完胶粘剂，立即将板立起、就位安装。安装时要侧向推挤和上下推挤，并随时用扶线板找垂直，用靠尺找平整，高出部分用橡皮锤敲平，挤出的胶料要及时清理。3.3.7  板缝及阴、阳角处理：3.3.7.1  纸面石膏板面层接缝处必须坡口与坡口相接。坡口清扫后刷一道50%浓度的107胶水溶液。3.3.7.2  在接缝坡口处刮约 lmm厚的 WKF腻子，然后粘贴玻纤带，压实刮平。3.3.7.3  当腻子开始凝固又尚处于潮湿状态时，再刮一道WKF腻子，将玻纤带埋入腻子中，并将板缝填满刮平。3.3.7.4  阴、阳角要做成小圆角。阴角粘贴一层、阳角粘贴两层 玻纤布条，角两边均拐过 100mm，粘贴方法同板缝处理，表面亦用WKF腻子刮平。3.3.8  门窗口处理：门窗口侧面和上口，用Ⅲ型胶粘剂贴一层纸面石膏板，石膏板应嵌入门窗口内，并宜小面压大面，应贴方正、垂直。3.3.9  板面操油：待板缝腻子全部干燥后，即可磨砂纸操油，油的配制比例为：工业清漆∶汽油=1∶5。3.3.10  胶粘剂的配制：将胶液倒入容器内搅动，并按一定比例徐徐掺入石膏粉，拌制成糊状即可。胶粘剂的一次配制量不宜过多，随用随配。4质量标准4.1  主控项目：4.1.1  内保温的构造应符合设计要求。空气层厚度不得小于20mm 。检查方法：观察检查。4.1.2  面层、保温层、结构墙面之间的粘接必须牢固，无松动现象。检查方法：敲击及观察检查。4.1.3  所用原材料及胶粘剂质量必须合格。复合板不能有受潮、发霉、污染、变形、空鼓和脱落现象。检查方法：观察检查，检查产品合格证。4.2  一般项目： 板缝玻纤带及阴、阳角玻纤带、玻纤布应贴密实，无皱折、翘边、外露现象。腻子应嵌实、刮平。板缝、板面及阴、阳角不应有裂缝。检查方法：观察检查。4.3  允许偏差项目：复合保温内墙安装的允许偏差应符合表28的规定。复合保温内墙安装允许偏差                 表28项次项    目允许偏差 (mm)检  查  方  法1表面平整4用2m靠尺和楔形塞尺检查2立面垂直5用2m托线板检查3阴、阳角垂直4用2m托线板检查4阳角方正4用200mm方尺和楔形塞尺检查5接缝高差1.5用直尺和楔形塞尺检查5成品保护5.1  土建、水电各工种应密切配合，合理安排工序，严禁颠倒工序作业。5.2  在保温墙附近不得进行电焊、气焊操作，不得用重物碰撞、挤靠墙面。5.3  施工用水和设备试水以及在雨季施工时，必须采取有效措施，防止保温墙面受潮和污染。6应注意的质量问题 6.1  复合保温板运输、装卸和存放时应轻抬轻放，堆放时每垛数量不宜超过10块。堆放时地上应垫木方，木方应平、正，木方距板端500mm。应有防雨、防潮措施，防止复合保温板破损和受潮。6.2  裂缝是最易发生的质量通病。因此纸面石膏板玻口接缝及阴、阳角处，严格要求采用WKF接缝腻子，玻纤带(布)要粘贴牢固，防止产生裂缝。6.3  粘接是本工艺的关键。严格按规定使用各部位所需之胶粘剂，妥善存放胶粘剂和石膏粉，防止变质和受潮。7质量记录本工艺标准应具备以下质量记录：7.1  纸面石膏聚苯复合保温板质量合格证。7.2  胶粘剂质量合格证。7.3  外墙内保温墙面分项工程质量检验评定记录。'
