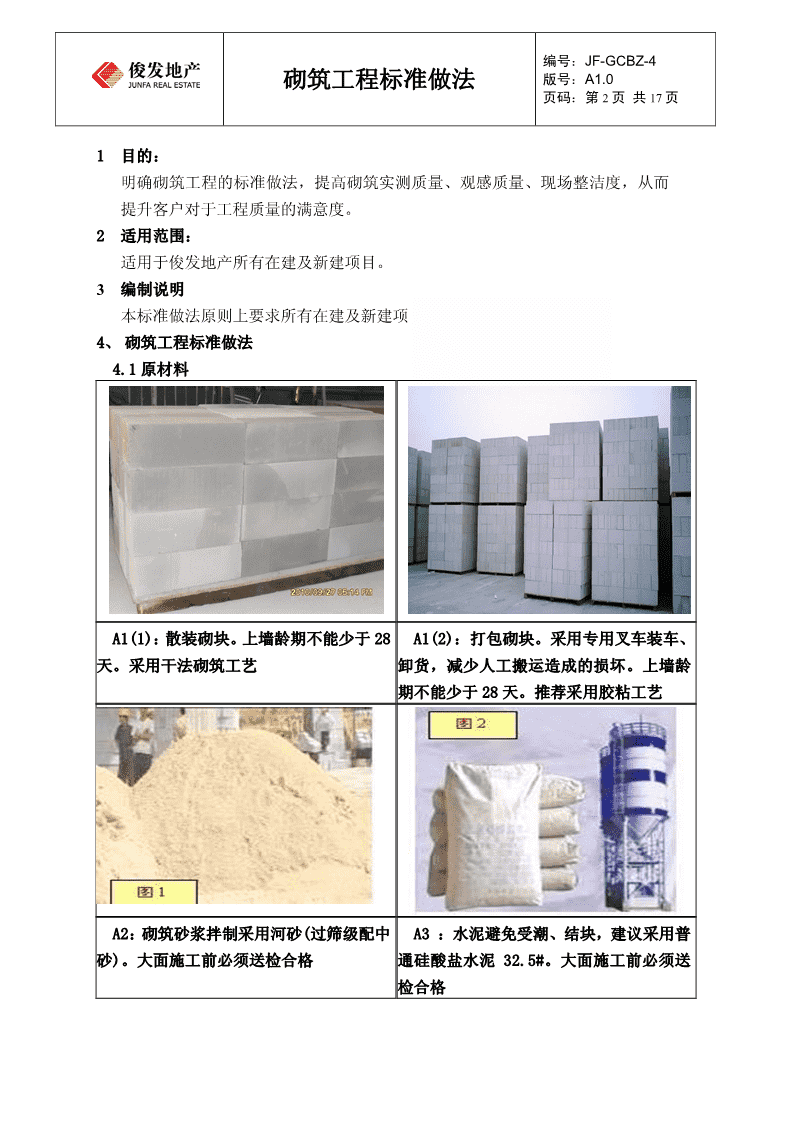

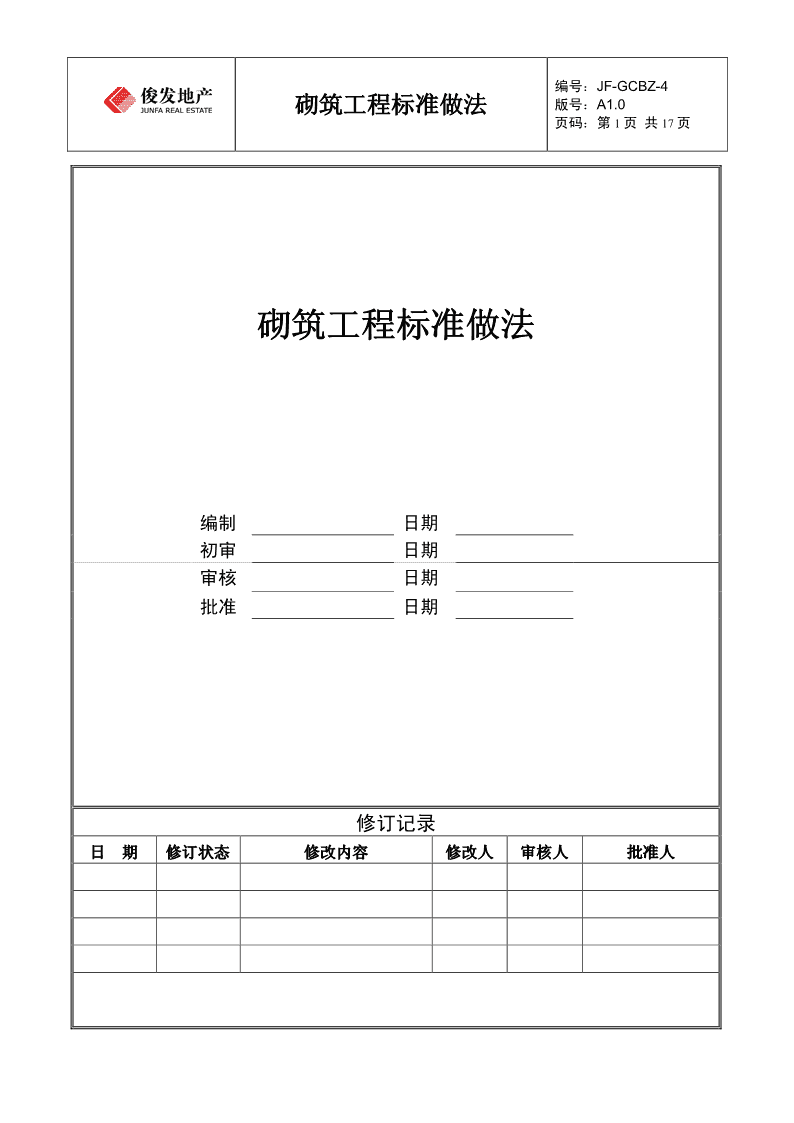

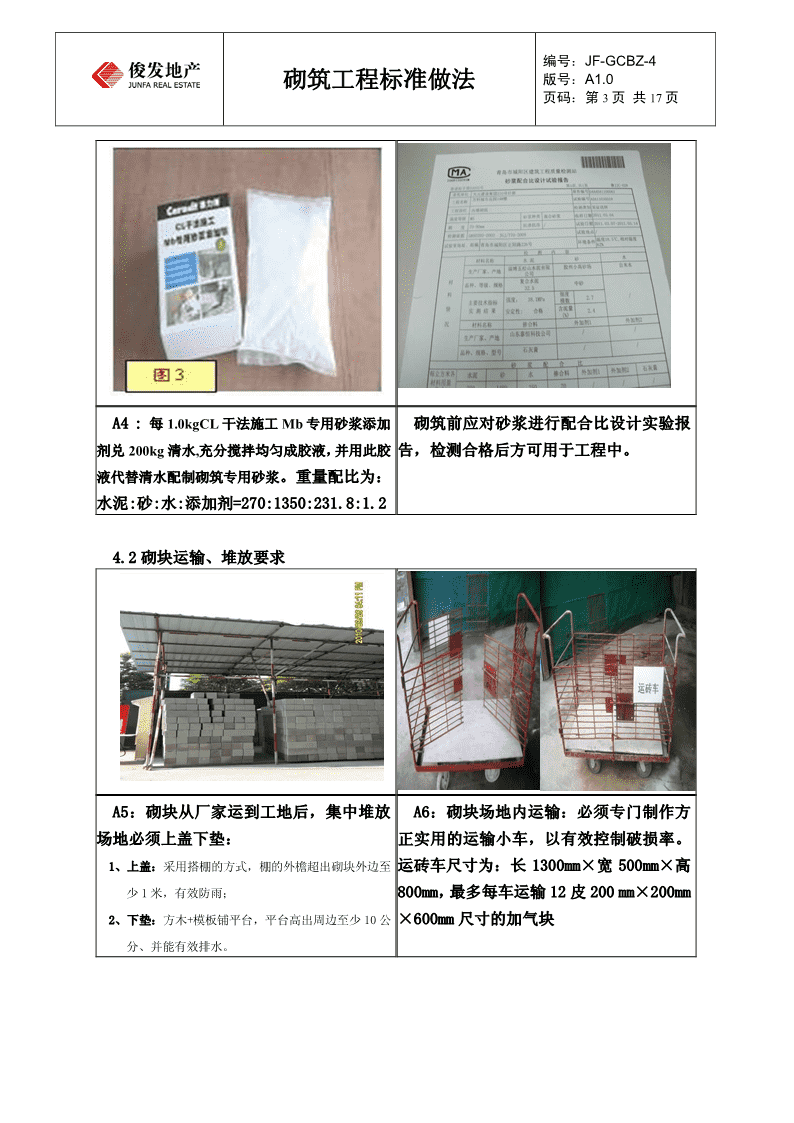

'编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第1页共17页砌筑工程标准做法编制日期初审日期审核日期批准日期修订记录日期修订状态修改内容修改人审核人批准人 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第2页共17页1目的：明确砌筑工程的标准做法，提高砌筑实测质量、观感质量、现场整洁度，从而提升客户对于工程质量的满意度。2适用范围：适用于俊发地产所有在建及新建项目。3编制说明本标准做法原则上要求所有在建及新建项目均按此做法执行。4、砌筑工程标准做法4.1原材料A1(1)：散装砌块。上墙龄期不能少于28A1(2)：打包砌块。采用专用叉车装车、天。采用干法砌筑工艺卸货，减少人工搬运造成的损坏。上墙龄期不能少于28天。推荐采用胶粘工艺A2：砌筑砂浆拌制采用河砂(过筛级配中A3：水泥避免受潮、结块，建议采用普砂)。大面施工前必须送检合格通硅酸盐水泥32.5#。大面施工前必须送检合格 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第3页共17页A4:每1.0kgCL干法施工Mb专用砂浆添加砌筑前应对砂浆进行配合比设计实验报剂兑200kg清水,充分搅拌均匀成胶液，并用此胶告，检测合格后方可用于工程中。液代替清水配制砌筑专用砂浆。重量配比为：水泥:砂:水:添加剂=270:1350:231.8:1.24.2砌块运输、堆放要求A5：砌块从厂家运到工地后，集中堆放A6：砌块场地内运输：必须专门制作方场地必须上盖下垫：正实用的运输小车，以有效控制破损率。1、上盖：采用搭棚的方式，棚的外檐超出砌块外边至运砖车尺寸为：长1300mm×宽500mm×高少1米，有效防雨；800mm，最多每车运输12皮200mm×200mm2、下垫：方木+模板铺平台，平台高出周边至少10公×600mm尺寸的加气块分、并能有效排水。 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第4页共17页A7（1）：楼层堆放必须采用移动式堆砖平台A7（2）：移动式堆砖平台：采用1张模板与垫底。砌块运到楼层后，应轻拿轻放，如有破损4条方木钉在一起，平面尺寸900mm×1800mm，必须运回集中加工堆放场堆砖数量控制在4×3×4=48块，见左图片A8：设置破损砌块集中堆放场地，破损的砌块必须集中切割成小砖后方可使用，以有效控制上墙砌块的质量4.3图纸深化A9：绘制墙体定位控制图，经监理和甲A10：绘制砌筑排砖图，经监理和甲方确方确认后实施认后实施 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第5页共17页A11：绘制皮数杆图，须将反坎、拉结钢A12：绘制门窗洞口定位控制图，须将洞筋、腰梁、顶砖位置表达清楚，经监理和口左右、上下定位表达清楚，经监理和甲甲方确认后实施方确认后实施A13：绘制墙体水电定位控制图，须将电A14：建筑与结构图纸叠图，经监理和甲方箱/电盒、水电管线的定位表达清楚，经监确认后实施。主要目的是反映砌体墙与梁理和甲方确认后实施的位置关系、核对建筑与结构尺寸是否吻合4.4集中加工A15：设置砌块集中切割场地（防尘、防A16：采用湿法切割 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第6页共17页噪）A17：设置二次构件集中加工区，加工过梁、三角砖、空调孔预制块、门窗洞口边预制块A18：预制三角砖A19：预制过梁A20：空调孔预制块A21（1）：门窗洞口边预制块 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第7页共17页A21（2）：门窗洞口边小跺，预制“L”形砼砌块或者预留拉结钢筋现浇。A22：采用滚筒式搅拌机拌制砂浆。搅拌A23：设置“傻瓜式”配合比牌，将重量场外观设置参图片换算成容器计量，便于现场操作A24：配备称量设备，适时校对。左图为改装的吊秤；建筑面积5万平米以上须采用集中搅拌，电子计量方式控制配合比，见右图 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第8页共17页4.5工作面准备A25（1）：砌筑双控制线，拉结筋设置应符A25（2）：管道井、烟道也须设置双控线。合规范要求。成品烟道和水电预留孔，在结构施工阶段，须放线定位A26:门窗洞口放线定位：通过将控制线引到梁、墙、地面进行洞口定位A27：立皮数杆，植筋位置用粉笔标识A28：立皮数杆定好位后，植墙体拉结钢筋，2∮6通长设置 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第9页共17页A29：厨卫间设置反坎，新旧混凝土接触面凿毛并预留2∮6@400拉结，卡箍间距≤500mmA30:厨卫间混凝土反坎浇筑密实、棱角顺A31:构造柱、腰梁、反坎等二次构件必须经直，截面尺寸符合要求过监理验收后，方可浇筑混凝土4.6工具准备灰刀锤吊线锤 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第10页共17页毛刷卷尺皮数杆灰槽扫把4.7砌筑过程符合干法施工要求的砂浆不符合干法施工要求的砂浆图24A32：砂浆拌好后，须对保水性等指标进行简A33：挂线、拉线，并清扫基面之后，座浆打单测试底 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第11页共17页图16A34:第一匹砖必须严格按照皮数杆、控制线A35:砌体的竖向灰缝应在砌块的一个端面精确定位敷浆，再抬高砌块40～60㎜，让其坠落以墩实（或旁敲砌块2～3下）图18A36:砌体水平面敷浆要饱满，严禁将敷浆面A37:敲锤动作要到位的中间刮成凹状（容易导致水平灰缝空心）A38：砌筑过程进行拉线、挂线；长度超过3A39:外墙标高的中部设置通长腰梁（有窗则米的墙体端头立皮数杆，以便控制每排砖的设在窗台标高）水平度 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第12页共17页A40:窗台压顶梁须由里往外找坡，坡度≥10%A41:构造柱、反坎布置的位置参照设计要求（厨卫间、立面空调位等平台位置与户内交接的墙体下面必须设砼反坎），具体位置在图纸上标注并经总包、监理、甲方、设计四方会签，作为指导施工、结算的依据A42:砌体墙与构造柱连接预留马牙槎，水平A43:混凝土构造柱须浇筑密实、表观优质拉筋锚入构造柱A44：内(外)墙门窗洞口边采用不小于A45：外墙门窗洞口边采用砼现浇，厚度同墙200mm*200mm预制块，预制砌块中心离地面厚、宽度100mm，设置企口，企口宽度30mm 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第13页共17页高度≤150mm,中间预制砌块间距≤400mmA46:外墙砌体顶与梁板底预留30-50mm空A47：双面带线砌筑、双面勾缝、灰缝砂浆饱隙，第一次用C20细石微膨胀砼填塞。两侧满度90%以上，内墙如采用顶砖斜砌方案，留出20mm待砼初凝后，再用干硬性水泥砂浆利用砼预制块保证顶砖质量。嵌缝压实A48：门窗洞设置过梁，搁置长度≥300mmA49：空调孔位置采用预制块砌筑铺浆面挤浆黏结面挤浆黏结面铺浆面图29 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第14页共17页A50：水平及竖向灰缝宽度8～12mm，均匀A51：灰缝饱浆要求：将新砌筑的砌块揭开，一致。砌块的铺浆面和座浆面的挂浆面积≥90%A52：设置正手墙、反手墙A53：大面施工前，须做户型样板的确认，由总包、监理、甲方项目部、甲方设计师会签A54：大面施工前，须做工艺样板的确认，质量要求：砌体砌筑前进行排版。由总包、监理、甲方项目部会签4.8特殊部位处理通过标高线控制标高双控先引上墙控制左右位置 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第15页共17页A55:电盒/电箱、水电管线通过控制线定位A56：管线开槽尺寸要求：线槽深度≤ｄｎ＋20mm，线槽宽度≤ｄｎ＋６０mmA57：管线固定：水泥钉＋铜丝固定管线，A58：管线固定后，采用干粉砂浆或CL30专固定钉间距不超过300mm用砂浆将线槽填平，然后挂钢丝网A59：管线集中位置：装管后，采用微膨胀质量要求：按图尺寸留设窗洞口，窗洞口下盘细石砼窗台板并放排水坡，铝合金窗按要求埋混凝土浇筑密实砼块。4.9可视管理 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第16页共17页A60：排砖图张贴到现场A61：砌块集中加工后，进行编号A62：预留位置现场进行标识A63：实测数据上墙，总包、监理、甲方分别以白、蓝、红三种颜色4.10工完场清A64：砌筑砂浆采用灰斗盛放A65：砌筑过程中，砌块材料堆放整齐；砌筑完成后，当天将破损的砖块、落地灰清理干净 编号：JF-GCBZ-4砌筑工程标准做法版号：A1.0页码：第17页共17页A66：砌筑完成后，现场干净整齐。无落地质量要求：分二次砌筑、砌块无裂碰缺，灰缝一致；砌筑日期、监理检验章；特殊位置及墙灰、控制线保留完整体中间按设计要求设置细石砼腰带需按要求设钢筋，目的是防止墙体开裂。4.11管理动作4.11.1、构造柱、腰梁、反坎等二次构件必须经过监理验收后，方可浇筑混凝土；4.11.2、总包、监理须每日抽查砂浆配合比，并存档影像记录和纸质文件；4.12质量标准4.12.1、第三方灰缝抽芯检测合格率必须在80%以上；4.12.2、正手墙面平整度偏差≤5mm，垂直度偏差≤5mm，房间方正偏差≤6mm，外门窗洞口尺寸偏差为[－5，5]mm；4.12.3、本标准未尽事项，必须满足国家和地方的规范/规程、及相关标准的质量要求。'
