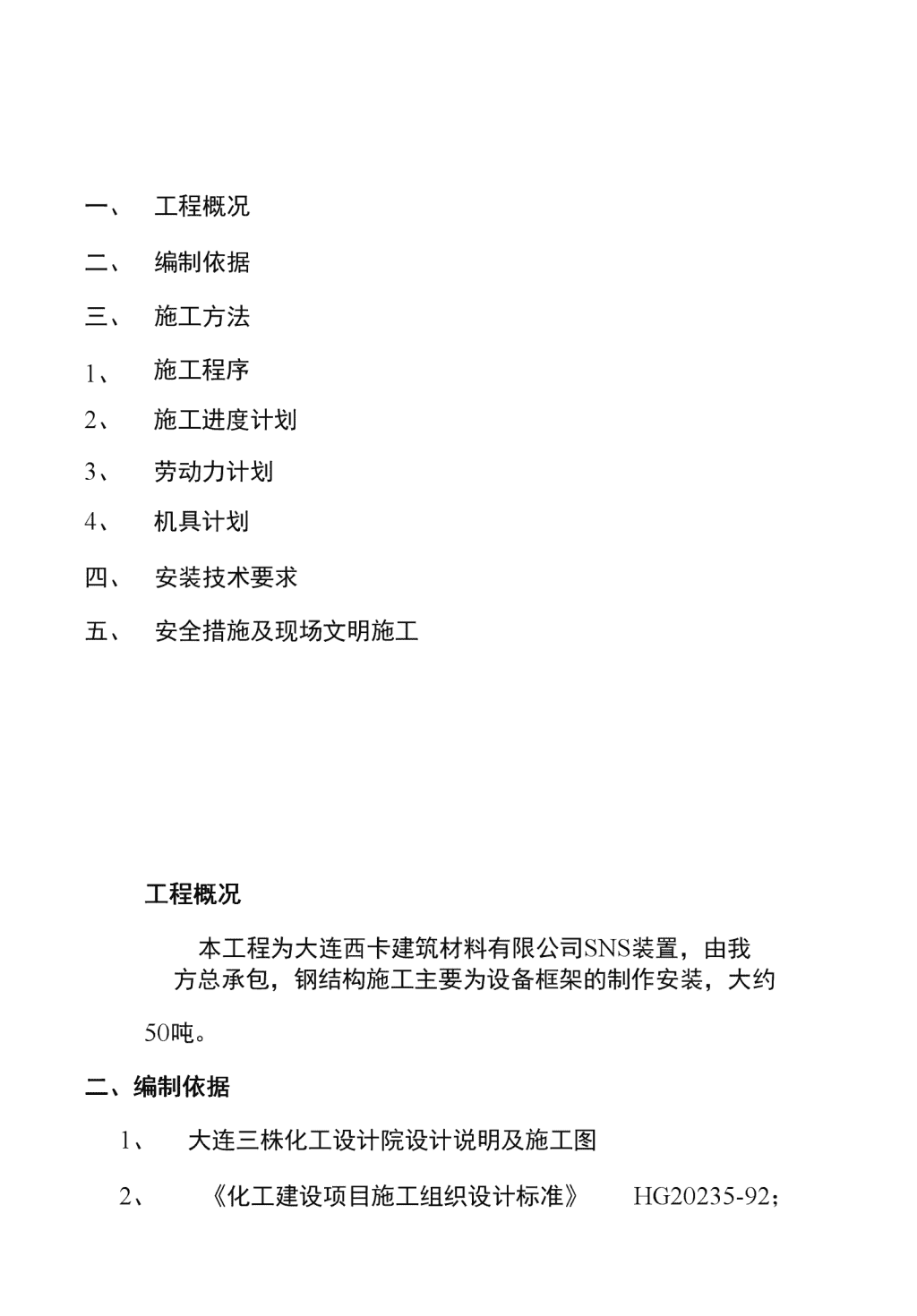

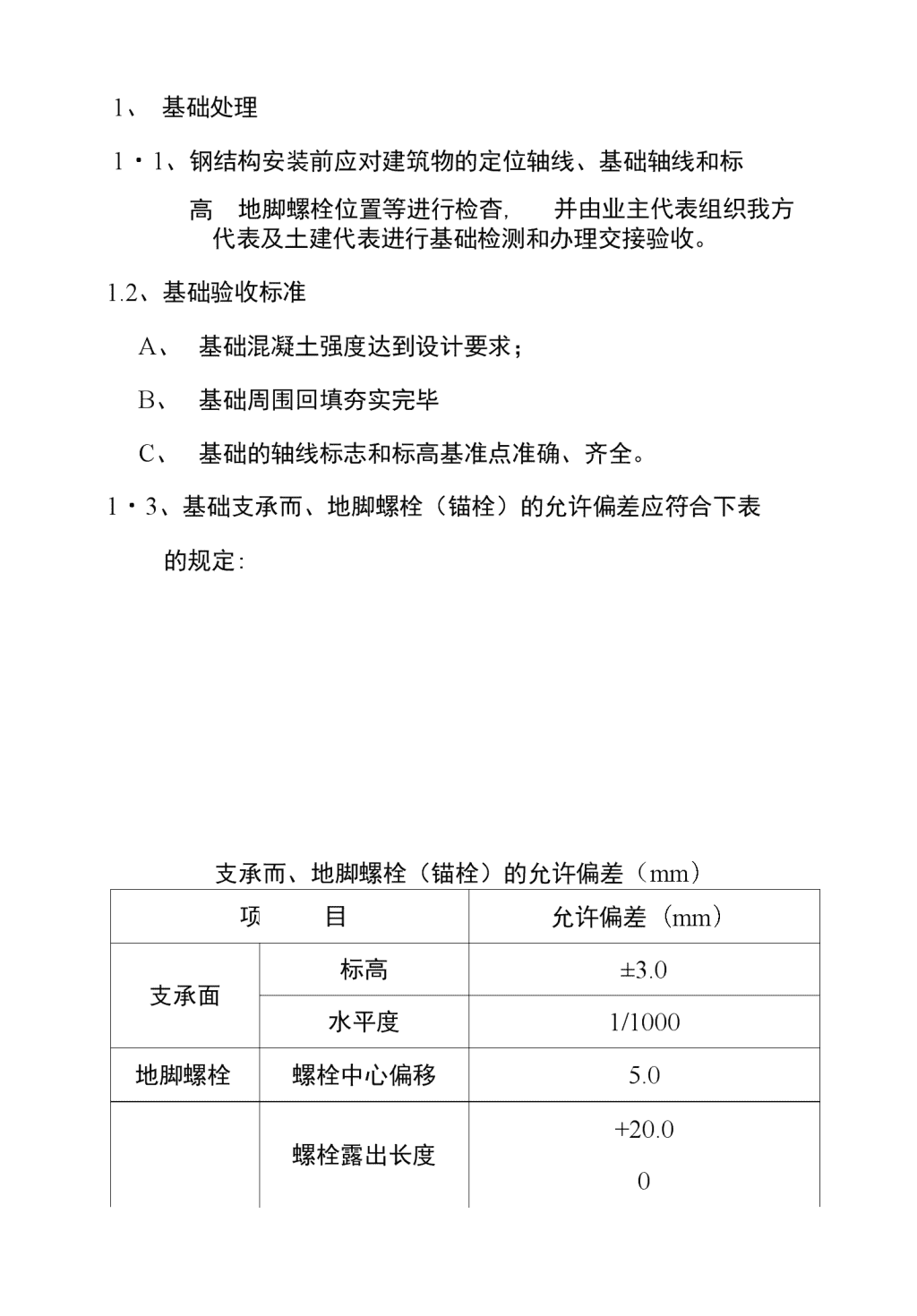

'一、工程概况二、编制依据三、施工方法1、施工程序2、施工进度计划3、劳动力计划4、机具计划四、安装技术要求五、安全措施及现场文明施工工程概况本工程为大连西卡建筑材料有限公司SNS装置，由我方总承包，钢结构施工主要为设备框架的制作安装，大约50吨。二、编制依据1、大连三株化工设计院设计说明及施工图2、《化工建设项目施工组织设计标准》HG20235-92； 3、《钢结构工程施工及验收规范》GB50205-95。4、《石油化工钢结构工程施工验收规范》SH3507-1999三、施工方法1、施工程序基础验q——>基础处理找平雌柱子吊装—校吐〜连接和固甘安装偏差检测2、施工进度计划下料至安製的周期约为20天。3、劳动力计划钏工：4人；焊工：5人；起重工：1人。4、机具计划：序号设备名称型号规格单位数量备注1汽车吊25t厶1常用2汽车吊12t台1常用3手动葫芦2t台24卷扬机2t台15砂轮切割机J3D-406台26角向磨光机4)125厶57直流电焊机ZX7-400台108气割工具套6 1、基础处理1・1、钢结构安装前应对建筑物的定位轴线、基础轴线和标高、地脚螺栓位置等进行检杳,并由业主代表组织我方代表及土建代表进行基础检测和办理交接验收。1.2、基础验收标准A、基础混凝土强度达到设计要求；B、基础周围回填夯实完毕C、基础的轴线标志和标高基准点准确、齐全。1・3、基础支承而、地脚螺栓（锚栓）的允许偏差应符合下表的规定:支承而、地脚螺栓（锚栓）的允许偏差（mm）项目允许偏差（mm）支承面标高±3.0水平度1/1000地脚螺栓螺栓中心偏移5.0螺栓露出长度+20.00 螺纹长度+20.00预留孔中心偏移10.01.4、垫铁安装a>垫铁应设置在靠近地脚螺栓（锚栓）的柱脚底板加劲板或柱脚下，每根地脚螺栓（锚栓）侧应设1~2组垫铁。每组垫铁不得多于5块，垫铁与基础面的柱底面的接触丿、"、/、I整、紧密O当采用成对斜铁吋，其叠合长度不应小于垫铁长度的2/3。二次浇灌混凝土前垫铁间应焊接固定。b、钢结构安装在形成空间刚度单元后，应及时对柱底板和基础顶而的空隙采用细石混凝土二次浇灌。2、钢结构的安装2.1、钢结构吊装、连接和固定a.钢构件应根据钢结构的安装顺序，分单元成套供应。b、钢结构安装前，应对钢构件的质量进行检査。C、钢结构采用扩大拼装单元进行安装吋，必要吋采 取加固措施，应进行强度和稳定性验算。d>钢构件的连接接头,应经检查合格后方可紧固或焊接。e、钢构件拼装前，应清除飞边、毛刺、焊接飞溅物;安装焊缝的质量应符合设计的要求。2.2、钢结构安装顺序a、主框架平台、楼梯安装已作单项施工方案。b塔类设备的平台楼梯安装在不影响吊装前提下尽量在地面安装、尽可能减少高空作业难度。再沸器框架的安装在完成柱底板找平找正前提下，把立柱及主梁运到框架架基础，单元拼接短距离的轴线，按图纸尺寸连接并焊接牢固，依次拼接各单元。接照顺序吊装各单元及单元之间的连接梁，最后为支撑，连接构件到平台、楼梯、栏杆以及设备底座。C管廊架的制安类同于再沸器框架的安装顺序。2.3、钢结构的安装允许偏差应符合GB50205-95中表C-6 的规定： 五、安全措施和现场文明施工a、施工前，对全体施工人员进行安全教育，严格按劳动保护的有关规定穿戴劳动保护用品，HSE工程师定期检查，周期召开安全会，通报安全情况。b、施工场地的氧气、乙烘瓶不能混放一处，相距不少于5moc、施工现场工棚、材料等堆放整齐，布局合理，边角余料、工程废料及时冋收清理。d、加强现场设备、材料、机具的保工工作，防止损坏丢失，确保工程进度。e、高空作业必须系好安全带及安全保护措施，防止高空坠落。'
