钢结构施工方案说明.doc

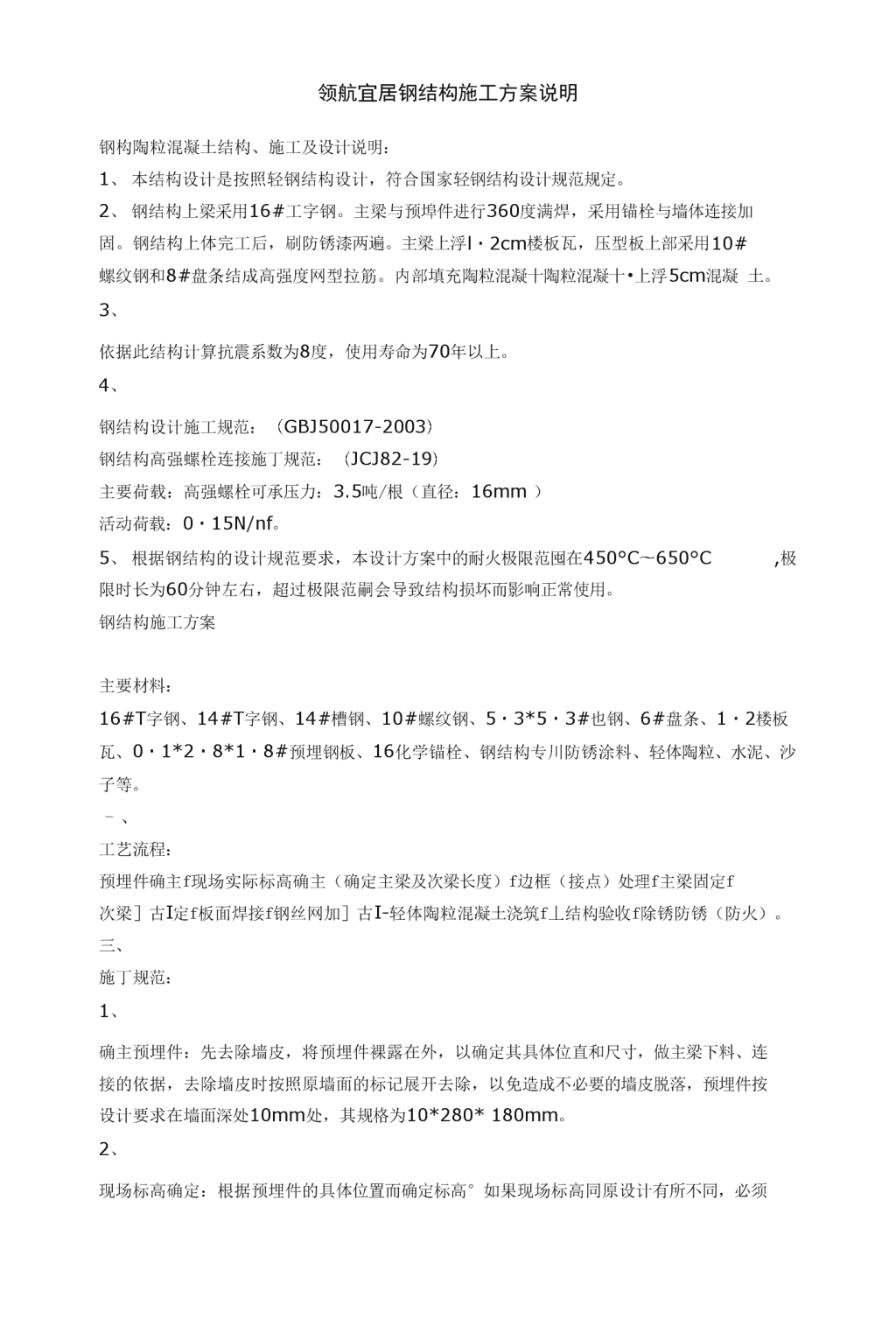

'领航宜居钢结构施工方案说明钢构陶粒混凝土结构、施工及设计说明：1、本结构设计是按照轻钢结构设计，符合国家轻钢结构设计规范规定。2、钢结构上梁采用16#工字钢。主梁与预埠件进行360度满焊，采用锚栓与墙体连接加固。钢结构上体完工后，刷防锈漆两遍。主梁上浮l・2cm楼板瓦，压型板上部采用10#螺纹钢和8#盘条结成高强度网型拉筋。内部填充陶粒混凝十陶粒混凝十•上浮5cm混凝土。3、依据此结构计算抗震系数为8度，使用寿命为70年以上。4、钢结构设计施工规范：（GBJ50017-2003）钢结构高强螺栓连接施丁规范：（JCJ82-19）主要荷载：高强螺栓可承压力：3.5吨/根（直径：16mm）活动荷载：0・15N/nf。5、根据钢结构的设计规范要求，本设计方案中的耐火极限范囤在450°C〜650°C,极限时长为60分钟左右，超过极限范嗣会导致结构损坏而影响正常使用。钢结构施工方案主要材料：16#T字钢、14#T字钢、14#槽钢、10#螺纹钢、5・3*5・3#也钢、6#盘条、1・2楼板瓦、0・1*2・8*1・8#预埋钢板、16化学锚栓、钢结构专川防锈涂料、轻体陶粒、水泥、沙子等。、工艺流程：预埋件确主f现场实际标高确主（确定主梁及次梁长度）f边框（接点）处理f主梁固定f次梁］古I定f板面焊接f钢丝网加］古I-轻体陶粒混凝土浇筑f丄结构验收f除锈防锈（防火）。三、施丁规范：1、确主预埋件：先去除墙皮，将预埋件裸露在外，以确定其具体位直和尺寸，做主梁下料、连接的依据，去除墙皮时按照原墙面的标记展开去除，以免造成不必要的墙皮脱落，预埋件按设计要求在墙面深处10mm处，其规格为10*280*180mm。2、现场标高确定：根据预埋件的具体位置而确定标高°如果现场标高同原设计有所不同，必须 请示公司设计部，待二次设计方案确定后方可施工，现场标高打水平线。3、主梁边框（接点）制作：边框采用14#槽钢做主料,用16化学锚栓将预埋件固定，固定点间距S700mm。4、上梁准确长度经过现场实测,其谋差S10mm,做到一・梁一测最，然厉建立数据册，按照数据册统一下料。次梁根据主梁间距确定，其谋差S5mm・'
