中钢1080m3高炉工程矿槽系统钢结构施工方案.doc

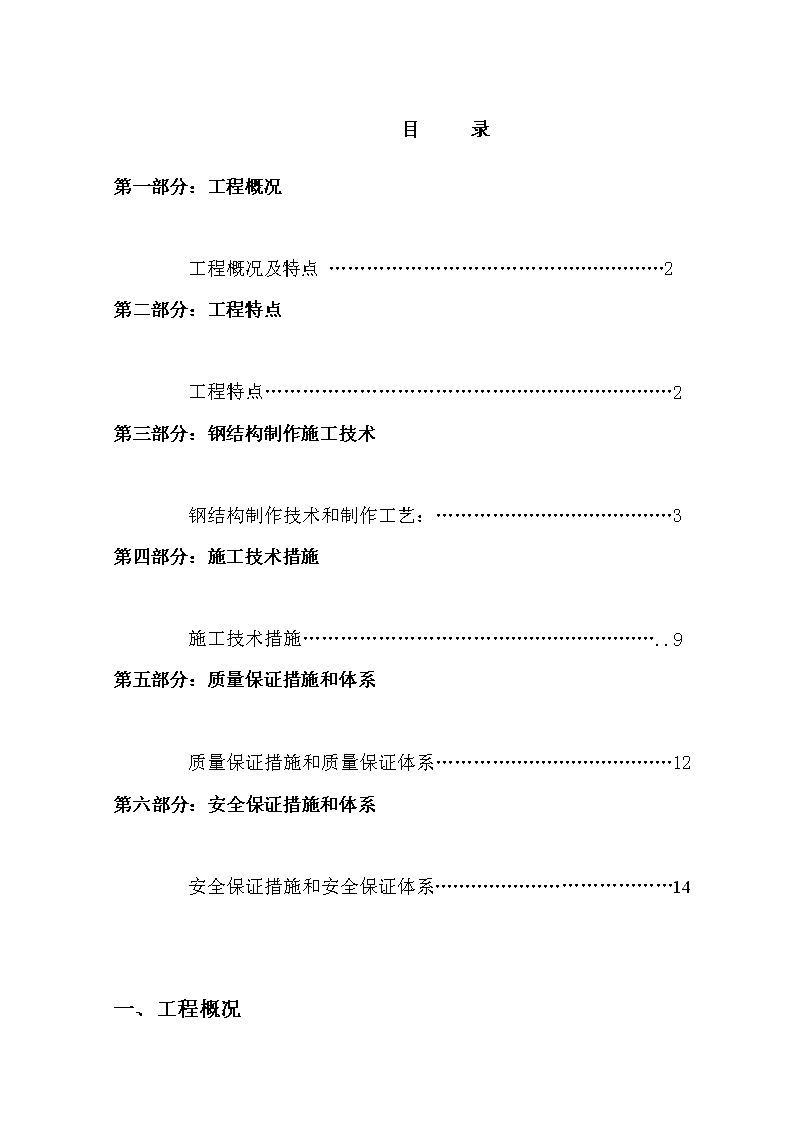

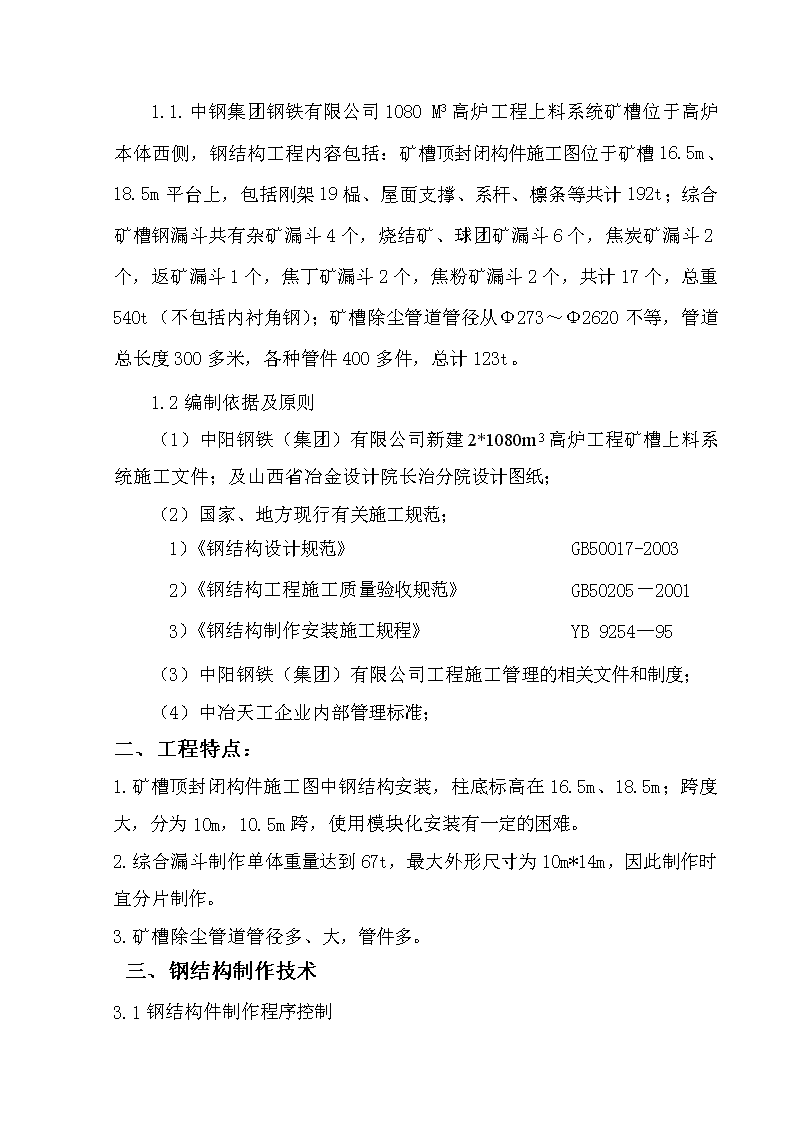

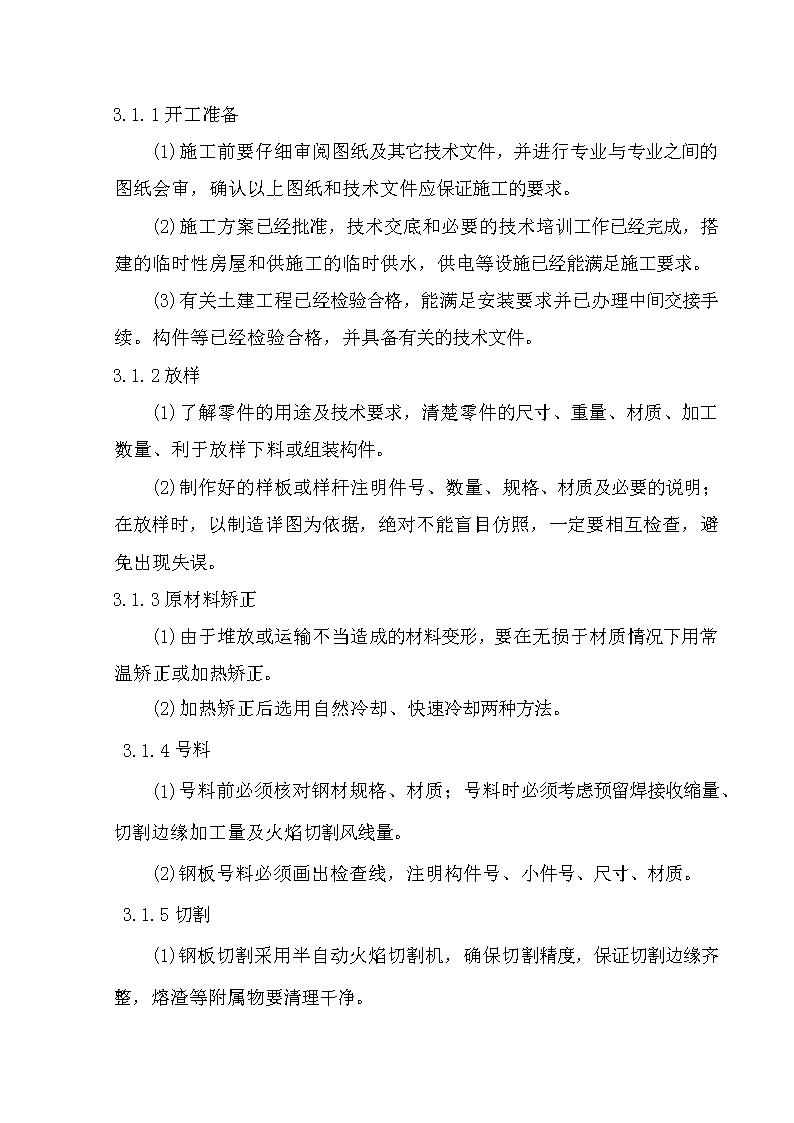

'目  录第一部分：工程概况工程概况及特点………………………………………………2第二部分：工程特点工程特点…………………………………………………………2第三部分：钢结构制作施工技术钢结构制作技术和制作工艺：…………………………………3第四部分：施工技术措施施工技术措施…………………………………………………..9第五部分：质量保证措施和体系质量保证措施和质量保证体系…………………………………12第六部分：安全保证措施和体系安全保证措施和安全保证体系…………………………………14一、工程概况 1.1.中钢集团钢铁有限公司1080M3高炉工程上料系统矿槽位于高炉本体西侧，钢结构工程内容包括：矿槽顶封闭构件施工图位于矿槽16.5m、18.5m平台上，包括刚架19榀、屋面支撑、系杆、檩条等共计192t；综合矿槽钢漏斗共有杂矿漏斗4个，烧结矿、球团矿漏斗6个，焦炭矿漏斗2个，返矿漏斗1个，焦丁矿漏斗2个，焦粉矿漏斗2个，共计17个，总重540t（不包括内衬角钢）；矿槽除尘管道管径从Φ273～Φ2620不等，管道总长度300多米，各种管件400多件，总计123t。1.2编制依据及原则（1）中阳钢铁（集团）有限公司新建2*1080m3高炉工程矿槽上料系统施工文件；及山西省冶金设计院长治分院设计图纸；（2）国家、地方现行有关施工规范；1）《钢结构设计规范》GB50017-20032）《钢结构工程施工质量验收规范》GB50205－20013）《钢结构制作安装施工规程》YB9254—95（3）中阳钢铁（集团）有限公司工程施工管理的相关文件和制度；（4）中冶天工企业内部管理标准；二、工程特点：1.矿槽顶封闭构件施工图中钢结构安装，柱底标高在16.5m、18.5m；跨度大，分为10m，10.5m跨，使用模块化安装有一定的困难。2.综合漏斗制作单体重量达到67t，最大外形尺寸为10m*14m，因此制作时宜分片制作。3.矿槽除尘管道管径多、大，管件多。三、钢结构制作技术3.1钢结构件制作程序控制 3.1.1开工准备(1)施工前要仔细审阅图纸及其它技术文件，并进行专业与专业之间的图纸会审，确认以上图纸和技术文件应保证施工的要求。(2)施工方案已经批准，技术交底和必要的技术培训工作已经完成，搭建的临时性房屋和供施工的临时供水，供电等设施已经能满足施工要求。(3)有关土建工程已经检验合格，能满足安装要求并已办理中间交接手续。构件等已经检验合格，并具备有关的技术文件。3.1.2放样(1)了解零件的用途及技术要求，清楚零件的尺寸、重量、材质、加工数量、利于放样下料或组装构件。(2)制作好的样板或样杆注明件号、数量、规格、材质及必要的说明；在放样时，以制造详图为依据，绝对不能盲目仿照，一定要相互检查，避免出现失误。3.1.3原材料矫正(1)由于堆放或运输不当造成的材料变形，要在无损于材质情况下用常温矫正或加热矫正。(2)加热矫正后选用自然冷却、快速冷却两种方法。3.1.4号料(1)号料前必须核对钢材规格、材质；号料时必须考虑预留焊接收缩量、切割边缘加工量及火焰切割风线量。(2)钢板号料必须画出检查线，注明构件号、小件号、尺寸、材质。3.1.5切割(1)钢板切割采用半自动火焰切割机，确保切割精度，保证切割边缘齐整，熔渣等附属物要清理干净。 (2)为保证钢结构质量，原材料钢板边缘50mm、型钢端头50mm切掉。3.1.6钻孔(1)孔径大小严格按详图尺寸加工。(2)孔径的毛刺必须清理干净。3.1.7组装(1)组装的方法和顺序以及焊接顺序都大大影响制品的尺寸精度和质量，在决定组装方法及顺序时，为使因焊接产生的变形、收缩量和残余应力为最小，要在事前研究施加反变形、划小片组装、焊接等方法。(2)钢结构组装零件上存在弯曲、翘曲等要在组装前进行矫正；钢结构构件组装作业要选用适合于组装作业的平台和胎具，确保构件相互位置及角度正确；为确保规定的焊缝质量，要安装垫板及引弧板，使之同钢材间无缝、密贴。3.1.8钢结构焊接(1)参与本工程的所有焊工均持有考试合格证，并具有参与类似项目的焊接经验；焊工在焊接过程中，必须严格遵守工艺操作规程，并对其所有焊接的产品质量负责。(2)焊接方法采用CO2气保焊与手工电弧焊相结合的焊接方法；焊接前在焊接区域周围30—50mm范围内清除氧化皮、锈斑、水份、油漆等，要求露出金属光泽。(3)焊接时采用引弧板和反面衬板；焊接区域的除锈在构件组装前进行，构件组装后，要注意保护。如重新锈蚀或附有水、油等杂物，要重新清理。3.1.9环境气候影响下的焊接(1)当环境温度低于0℃时，将焊缝两侧100mm范围内加热至36℃ 以上，然后施焊。(2)作业环境有强风时采取必要的挡风措施。(3)阴雨天相对湿度大于80％时，应保证母材的焊接区域不残留水份。3.1.10对接焊缝施工要点(1)要求熔透的双面对接焊缝，在一面焊接结束，另一面应彻底清除焊根缺陷至露出焊缝光泽，方可进行焊接。(2)采用背面钢垫板的对接坡口焊缝，垫板与母材之间的结合必须紧密，使焊接金属与垫板完全溶合。(3)不同厚度的构件对接，其厚板一侧应加工成平缓过渡形状，即过渡坡口对接。(4)焊接变形矫正采用机械矫正与火焰矫正两种方法。3.1.11除锈、涂装采用机械除锈，根据设计要求的防腐做法执行；涂刷应分两次进行：原则上两底一中一面漆在制造厂进行；最后一度面漆在钢结构安装完成后，在现场进行。3.2制作顺序及其工艺流程3.2.1矿槽顶封闭构件制作顺序：刚架——柱间支撑——柱顶系杆——屋面支撑——墙架柱——墙皮檩条、屋面檩条、拉条——天沟及其他3.2.2刚架柱的组对1.1组对前应将需组对零件矫正，须加工的坡口边缘加工完毕并检查合格后，应清除焊缝和连接接触面边缘30mm～50mm范围内的铁锈、毛刺、污垢等。 1.2板材、型材的拼接，应在组装前进行。且应有平整、坚固的胎架，胎架距地面应有一定高度且便于施工人员操作。1.3构件的组装应在零件、部件焊接、矫正后进行。采用手动焊接，对接处的坡口，应根据钢材厚度采用V型或X型坡口，两侧焊以引弧板，引弧板的材质和坡口要求与母材相同，并保证焊透全截面，H型钢的引弧装置，焊接后用气割除去，修磨打平，不得用锤击落。零件、部件组对成构件时可使焊缝交叉但不能重合且焊缝间距≥200mm，且交叉处焊缝加强高应用磨光机修磨至与母材齐平。如图二所示：1.4施工前要在作业线内搭设拼接胎架，制作准备下述专用胎卡具：制作组对用的胎具；组装加劲板用的胎卡具。1.5组对时的顺序根据结构型式、焊接方法和焊接顺序等因素确3.2.2综合漏斗制作顺序：杂矿漏斗——烧结、球团漏斗——焦丁、焦粉、返矿漏斗——焦炭漏斗。漏斗零部件放样下料时，必须保证筋板角度符合图纸要求，漏斗侧壁板对接缝必须开单面45度坡口， 其中返矿漏斗、焦丁、焦粉矿漏斗制作后整体出厂，其余均分片出厂，考虑到运输机械的能力，单片构件长、宽不能超过7米。3.2.3矿槽除尘管道制作顺序：管道支吊架——主管（包括主管上弯头、三通、变径）——支管（包括支管上弯头、三通、变径）——与设备相连的除尘管道3.2.3.1除尘管道在制作前，我们将整套图中所有除尘管道按照制作工艺流程和安装单元合理的分段排版编号，单件管道及其管件均设计施工详图，有效地控制了安装尺寸的偏差，加快了施工进度。制作时必须以施工详图（即排版图）为依据，构件出厂前必须按照排版图进行编号，出厂时必须按照先主管（包括管件），后支管（包括管件）的顺序出厂。3.2.3.2卷管的要求：卷管时同一筒节上的纵向焊缝不应大于两道，两纵缝间距必须大于200mm；卷管组对时，两纵缝间距应大于100mm，支管外壁距焊缝不宜小于50mm；卷管对接焊缝的内壁错边量不应超过壁厚的10%，且不大于2mm；卷管端面与中心线的垂直偏差不得大于管子外径的1%，且不得大于3mm，平直度偏差不得大于1mm/m；在卷管制作过程中，应防止板材表面损伤。对有严重伤痕的部位必须进行修磨，使其圆滑过渡，其壁厚不得小于设计壁厚，否则应报废处理；对接焊缝表面严禁有气孔、裂纹、夹渣等缺陷，焊缝咬边深度不应超过0.5mm，每道焊缝咬边长度不超过焊缝全长5%，且不大于5mm；对接接头的焊缝余高应小于2mm，外壁错边量应小于2mm。主管上的弯头应带到直段上不能单独安装，主管组对时管应留有荒料，直径≥1000mm以上的管道在接口的位置加设支撑保证椭圆度。卷管的周长偏差及圆度偏差应符合下表规定：公称直径＜800800—1600—24002600＞3000 —1200—3000周长偏差±5±7±9±11±13±15圆度偏差外径的1%且应不大于44689103.2.4施工工艺控制放样、号料材料验收矫正、刨边零部件加工切割成品验收检查不合格返修焊接停成品组对合格不合格返修接料焊接检查矫正注：停——停止点四、构件安装技术（一）基础准备  1. 安装刚架之前，要有土建施工工序交接，然后要对各定位尺寸，轴线位置、标高等进行复测。复测内容：  1.1. 基础底标高实测数据是否符合设计要求。  1.2. 各跨度、柱距是否符合设计要求及验收规范。  1.3. 资料是否齐全，与现场实际所测数据是否相符。  2. 安装前，要清除混凝土灰渣，核对基础定位线，以确保与钢柱轴线吻合。3.标高调整，采用垫铁，垫铁厚度根据所测标高进行计算，垫铁不超过三块。 （二） 吊车准备1.刚架安装底标高16.5m，最高标高为25.85m，净高9.55m，跨度10.5m、10m，单片刚架最重约为3.7吨，本应选择一台50吨汽车吊，但考虑到安装构件底标高达到16.5m，跨度10.5m，在安装刚架梁时50吨汽车吊有很大困难，为保证工程进度和安装场地的有效利用，使用70t履带吊进行安装，另外选择一台50吨汽车吊，配合倒料、卸车将构件送至16.5m平台和其他的附属工作。（三） 钢结构安装方法及顺序:1.该工程由于工期紧，场地狭小，所以在安装中，应制定完善的技术措施，对施工全过程进行控制，同时建立完整的质量保证体系和安全保证体系，使工程在安全、有序的情况下顺利实施。1.1矿槽顶封闭构件安装技术要求1.1.1 该工程刚架柱的安装采用单点捆绑法，吊点选择在刚架柱顶，使吊装的刚架柱尽可能的垂直，刚架梁的安装采用两点捆绑法。1.1.2安装顺序为：刚架柱——刚架梁——墙架柱——柱顶系杆、垂直支撑、屋面支撑——檩条、拉杆、天沟1.1.3刚架柱就位后，将基础预埋螺栓拧紧，接着吊装下一件，待所有刚架柱就位后统一进行调整，调整时使刚架柱柱底板中线与基础纵、横方向轴线吻合，用经纬仪或线坠检查垂直度。符合要求后进行垂直支撑和系杆的安装，接着进行刚架梁的安装以及其他构件的安装。1.2综合漏斗安装的技术要求1.2.1综合漏斗的安装在矿槽系统钢结构安装中是个重点也是个难点，重点是因为安装的质量和进度直接影响到矿槽设备安装的质量和进度，难点是因为矿槽漏斗最重的焦炭漏斗最重可达到67吨，而且就位时大型吊装机械使用不上，完全采用倒链起吊。1.2.2杂矿漏斗、烧结矿/球团矿漏斗、焦炭矿漏斗 的安装是本工程中安装的重点，构件进场要根据安装顺序分片进场，一片起吊后随即进行下一片漏斗的运输进场，吊装时，设置三处吊点，漏斗上口设置两点，距漏斗下口4米设置一处吊点，起吊时，先升漏斗上口的两台倒链，倒链起升要缓慢、均匀、同步。待起升至距制定位置时，再起升第三台倒链。依此类推，进行其他三片漏斗的安装，待四片漏斗全部就位后，根据漏斗下口设置的倒链调整其角度，其中最重要的是必须保证漏斗下口法兰的中心线。1.2.3吊装鼻子的焊接：吊装鼻子规格－20×200×300，吊装鼻子与漏斗壁焊接时，吊装鼻子必须开双面坡口并要求焊接封头圆滑过渡.1.2.4漏斗的焊接漏斗就位调整完毕后，即可开始漏斗角缝的焊接，由于上口标高13.3m，下口标高8.17m，整个漏斗悬吊在土建预埋件上，旁边无任何附属物，因此为漏斗外角缝的焊接制造了很大的麻烦，我方经过细致的研究，采取在B—C跨2—14线和A-B跨7-9线搭设满堂红脚手架，漏斗就位一个脚手架搭设一个，为下一步焊接漏斗创造条件。1.3矿槽除尘管道安装的技术要求除尘管道安装的主要依据是设计院出的设计图纸我方进行图纸深加工的施工详图（排版图），依据施工排版图根据先主管，后支管的原则组织构件的进场，2.构件的堆放及检查2.1.钢构件应该根据其安装顺序，成套供应。2.2.钢构件堆放场地应平整坚实且无积水，钢构件的堆放应在下面垫上木方，并且按照安装顺序分区存放。2.3. 构件吊装前，应对钢构件的质量进行检查，钢构件变形，缺陷超出允许偏差时，应进行处理。3.钢结构安装的允许偏差:目录允许偏差图例检查方法柱脚底座中心线对定位轴线的偏移5.0用吊线和钢尺检查柱基准点的标高+5.0-8.0用水准仪检查柱轴线垂直度单层柱H≤10mH/1000用经纬仪或吊线和钢尺检查H＞10mH/1000且不大于25mm其他未尽事宜，按照《钢结构施工验收规范》执行。4.刚架柱的绑扎和起吊刚架柱运抵现场后，在钢柱四边弹出中心线，然后进行捆绑、起吊。待柱吊升到位后，首先将钢柱脚四边中心线与基础十字轴线对齐吻合，然后将地脚螺栓拧紧对钢柱进行初步固定，接着对钢柱利用钢绳及倒链进行临时固定，然后在测量人员的监控下，进行水平和垂直校正，两方向均确认无误后，及时紧固螺栓，再进入下一道工序。五、施工技术措施用料5.1漏斗加固用料角钢：∠100*80*8200m5.2漏斗安装临时爬梯用料∠80*6240m 5.3漏斗安装焊接技术措施脚手架搭、拆：112m*8m*8.8m六、施工机具计划名称单位数量70吨履带吊台150吨汽车吊台125吨汽车吊台1水平仪套1经纬仪套1磨光机台4台钻台1磁力台钻台2电焊机台15七、劳动力需求计划工种单位人数备注管理人员名10下料工名3铆工名3电焊工名15起重工名3电工名1油漆工名6辅助工名15测量工名2总数58八、质量保证措施及质量保证体系8.1、认真贯彻和树立质量第一的思想；8.2、认真落实质量标准和技术要求，做到全体参加施工人员对质量工作各尽其职、各负其责；8.3、建立质量保证体系，加强班组自检专检工作；8.4、严格按照施工图纸和有关质量标准施工，任何人不准擅自修改； 8.5、施工技术管理人员在开工前做好图纸自审、会审及施工技术交底工作；8.6、在工程开工前，编制施工作业设计，经有关部门批准后实施；8.7、实行质量否决权制度，凡不符合质量标准，随时发现及时处理，必要时发质量通知单或停工令，限期返修；8.8、重大技术课题，应编制质量管理网络，并实施动态质量跟踪；8.9、定期组织质量大检查，评比活动，保证质量第一；8.10、质量保证体系九、安全保证措施9.1、对参加施工人员进行教育，严格执行安装工人安全操作规程的有关规定。9.2、从事高空作业人中，要进行体检，身体健康，衣着灵便，穿工作鞋，带好安全带，方准工作，严禁空中抛掷物件，高空作业所用工具应放入工具袋内，防止坠物伤人。 9.3、大型构件的吊装，要有吊装方案，按负荷大小选用正确的钢丝绳，先试吊，经充分检查确认无异常现象时，再进行正式吊装，吊装工作应由技术熟练、懂起重机性能的人员经统一指挥，对尺寸长、面积大、重心高、偏心大的设备吊装时应设置流身绳。9.4、物体起吊时，严禁物体上站人，严禁在起重臂和起重物下面有人行走或停留。9.5、现场施工用供电线路必须架空敷设或地下埋设，导线绝缘良好，设有专用开关箱。9.6、施工用电外壳必须按地良好，露天设置的电气设备应有防雨措施。9.7、现场施工用电器设备要设置漏电保护开关。9.8、水电焊施工现场周围应清除易燃物，高处焊接时，火花飞溅严重的地方，应设看火人员。9.9、施工用的转动工具，应有防护装置。9.10、文明施工措施9.10.1、严格现场文明管理，制定平台规划，以道路畅通，水、电排水线路合理，办公设施、工具堆放场，钢筋及埋设件加工设施布置合理，达到一切按规划进行，不得乱塔设，乱挖沟，乱拉线路，规划外必须申请。9.10.2、现场不得乱堆土，施工用的砂石、砖、瓦周转料具，半成品多种构件等一定按指定的位置堆放整齐，成方成块，不得到处乱堆。9.10.3、上水管线要求不泡、不漏、不乱接水管，现场不得大面积积水。9.10.4、各专业不用的料具，机具构件及时运出场外。9.10.5、专业工序手续不健全，现场不文明不得交给道工序。　　未尽事宜按照国家有关法律和行业行规执行。'
