八钢8万m3转炉煤气柜检修技术标准

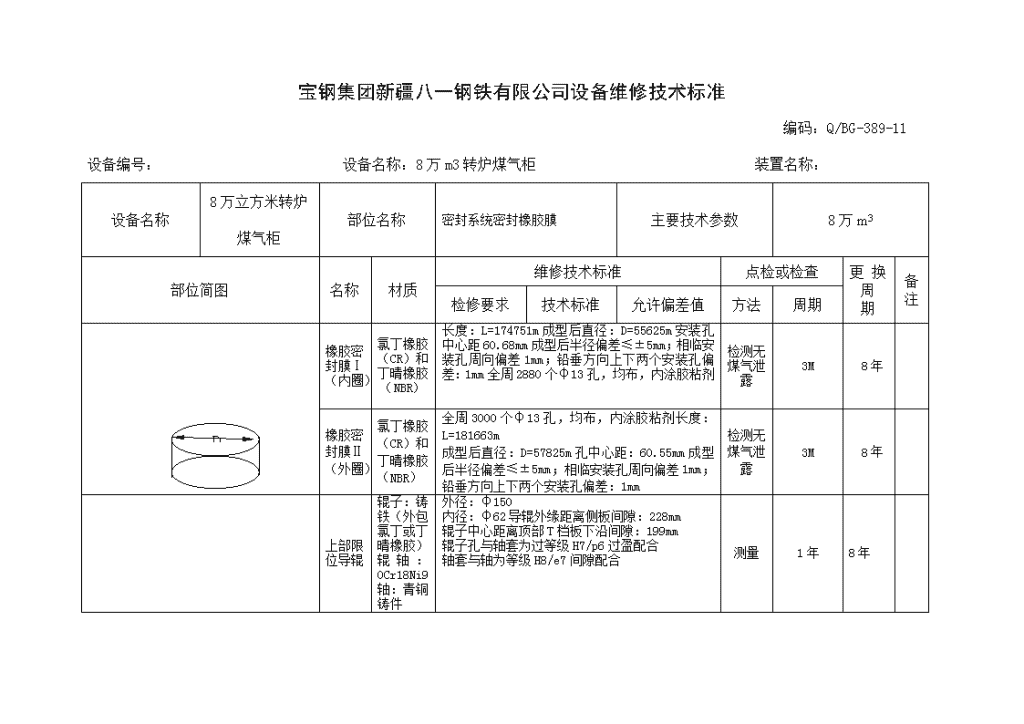

'宝钢集团新疆八一钢铁有限公司设备维修技术标准编码：Q/BG-389-11设备编号：设备名称：8万m3转炉煤气柜装置名称：设备名称8万立方米转炉煤气柜部位名称密封系统密封橡胶膜主要技术参数8万m3部位简图名称材质维修技术标准点检或检查更换周期备注检修要求技术标准允许偏差值方法周期D橡胶密封膜Ⅰ（内圈）氯丁橡胶（CR）和丁晴橡胶（NBR）长度：L=174751m成型后直径：D=55625m安装孔中心距60.68mm成型后半径偏差≤±5mm；相临安装孔周向偏差1mm；铅垂方向上下两个安装孔偏差：1mm全周2880个φ13孔，均布，内涂胶粘剂检测无煤气泄露3M　8年橡胶密封膜Ⅱ（外圈）氯丁橡胶（CR）和丁晴橡胶（NBR）全周3000个φ13孔，均布，内涂胶粘剂长度：L=181663m成型后直径：D=57825m孔中心距：60.55mm成型后半径偏差≤±5mm；相临安装孔周向偏差1mm；铅垂方向上下两个安装孔偏差：1mm检测无煤气泄露3M　8年上部限位导辊辊子：铸铁（外包氯丁或丁晴橡胶）辊轴：0Cr18Ni9轴：青铜铸件外径：φ150内径：φ62导辊外缘距离侧板间隙：228mm辊子中心距离顶部T档板下沿间隙：199mm辊子孔与轴套为过等级H7/p6过盈配合轴套与轴为等级H8/e7间隙配合测量1年8年 下部限位导辊辊子：铸铁（外包氯丁或丁晴橡胶）辊轴：0Cr18Ni9轴：青铜铸件外径：φ150内径：φ62导辊外缘距离侧板间隙：228mm辊子中心距离T档板底部下沿间隙：199mm辊子孔与轴套为等级H7/p6过盈配合轴套与轴为等级H8/e7间隙配合测量1年8年活塞档板内侧波纹板波纹板：Q195卡板：Q195档板：Q195波纹板：2.5×300×5944卡板：3.2×75×310档板：3.2×50×65卡板凹槽顶部距离档板10mm测量8年T档板外侧波纹板上段波纹板：Q195下段波纹板：Q195卡板：Q195档板：Q195上段波纹板：2.5×300×4390下段波纹板：2.5×300×5480卡板：3.2×75×310档板：3.2×50×65卡板凹槽顶部距离档板10mm测量8年、1、滑轮2、滑轮支架3、滑轮轴承滑轮QT60-2外径：φ330内径：φ35滑轮与滑轮轴为等级H7/k6过盈配合档圈与滑轮轴为等级H7/f7过盈配合轴承与轴为等级H7/f7过盈配合有裂纹，绳槽缺口>40mm，外径磨损>35mm.更换8年档圈0Cr18Ni9外径：φ45内径：φ30滑轮与滑轮轴为等级H7/k6过盈配合档圈与滑轮轴为等级H7/f7过盈配合轴承与轴为等级H7/f7过盈配合8年滑轮轴0Cr18Ni9　滑轮与滑轮轴为等级H7/k6过盈配合档圈与滑轮轴为等级H7/f7过盈配合轴承与轴为等级H7/f7过盈配合8年 编制：刘斌审核：王成批准：冯海斌'
