怡景苑住宅小区商住楼设计结构设计计算书毕业论文

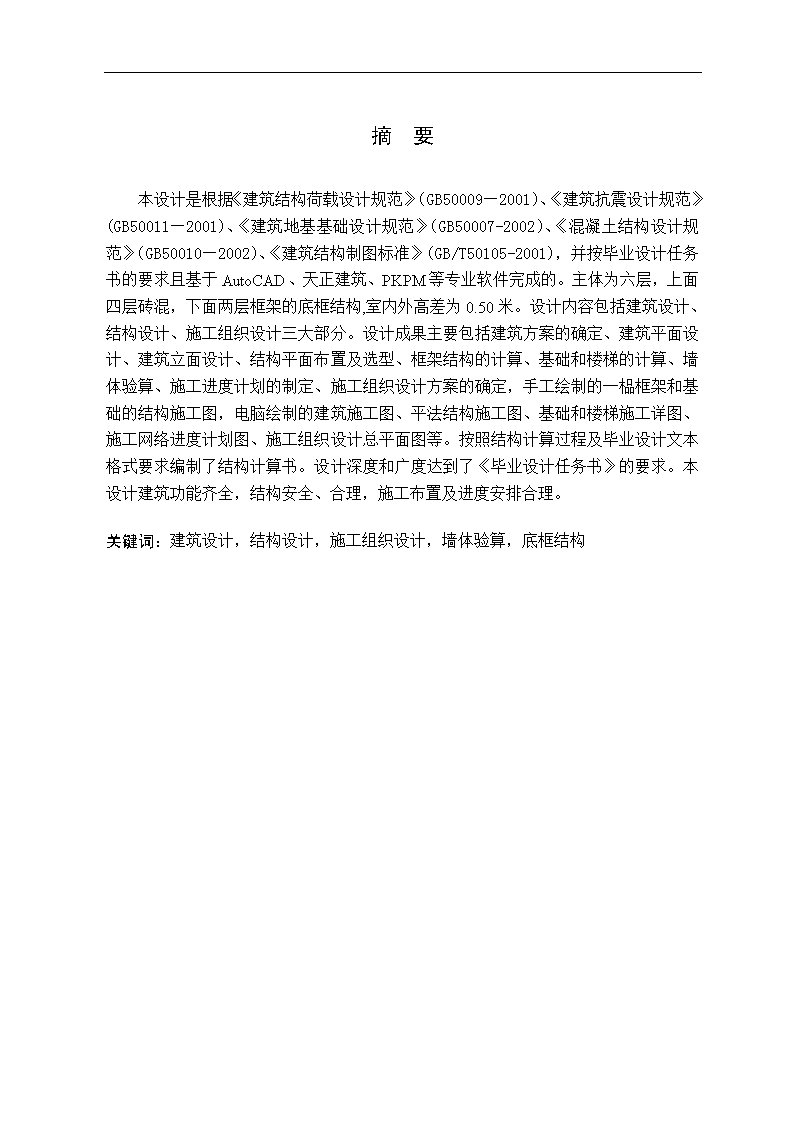

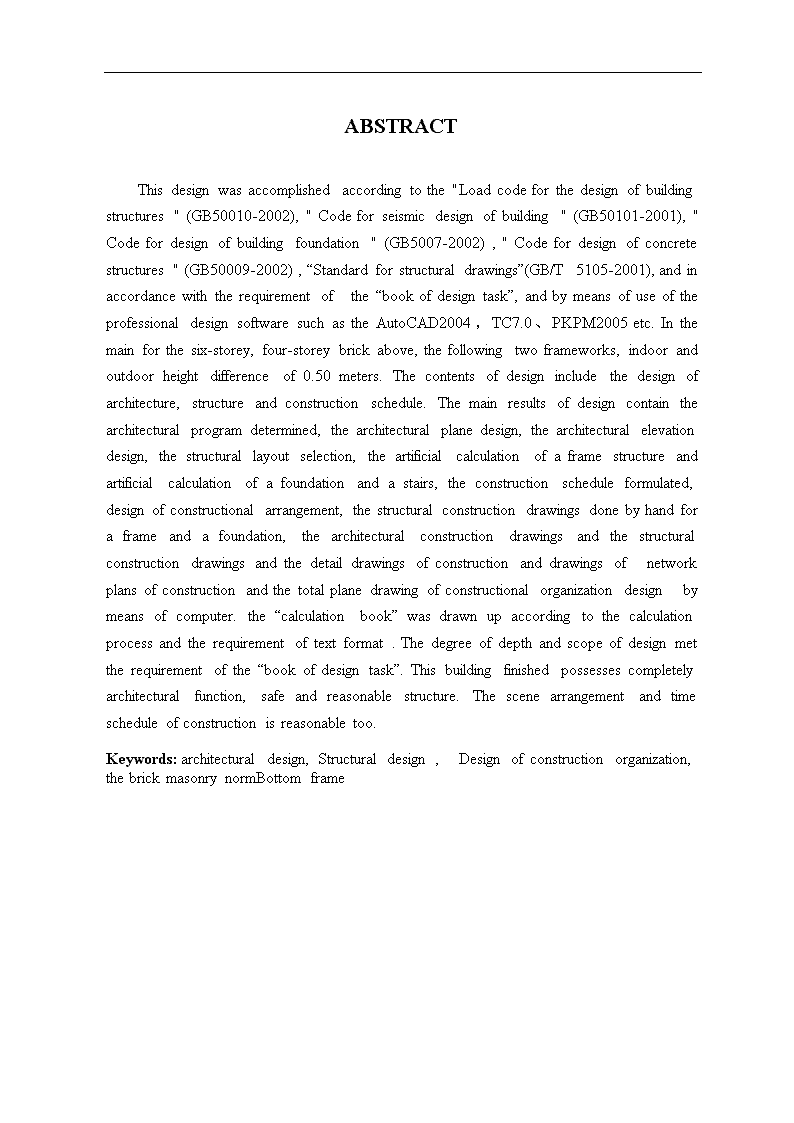

'本科毕业设计（论文）雨婷·怡景苑住宅小区商住楼设计 摘要本设计是根据《建筑结构荷载设计规范》（GB50009—2001）、《建筑抗震设计规范》(GB50011—2001)、《建筑地基基础设计规范》（GB50007-2002）、《混凝土结构设计规范》（GB50010—2002）、《建筑结构制图标准》(GB/T50105-2001)，并按毕业设计任务书的要求且基于AutoCAD、天正建筑、PKPM等专业软件完成的。主体为六层，上面四层砖混，下面两层框架的底框结构,室内外高差为0.50米。设计内容包括建筑设计、结构设计、施工组织设计三大部分。设计成果主要包括建筑方案的确定、建筑平面设计、建筑立面设计、结构平面布置及选型、框架结构的计算、基础和楼梯的计算、墙体验算、施工进度计划的制定、施工组织设计方案的确定，手工绘制的一榀框架和基础的结构施工图，电脑绘制的建筑施工图、平法结构施工图、基础和楼梯施工详图、施工网络进度计划图、施工组织设计总平面图等。按照结构计算过程及毕业设计文本格式要求编制了结构计算书。设计深度和广度达到了《毕业设计任务书》的要求。本设计建筑功能齐全，结构安全、合理，施工布置及进度安排合理。关键词：建筑设计，结构设计，施工组织设计，墙体验算，底框结构 ABSTRACTThisdesignwasaccomplishedaccordingtothe"Loadcodeforthedesignofbuildingstructures"(GB50010-2002),"Codeforseismicdesignofbuilding"(GB50101-2001),"Codefordesignofbuildingfoundation"(GB5007-2002),"Codefordesignofconcretestructures"(GB50009-2002),“Standardforstructuraldrawings”(GB/T5105-2001),andinaccordancewiththerequirementofthe“bookofdesigntask”,andbymeansofuseoftheprofessionaldesignsoftwaresuchastheAutoCAD2004，TC7.0、PKPM2005etc.Inthemainforthesix-storey,four-storeybrickabove,thefollowingtwoframeworks,indoorandoutdoorheightdifferenceof0.50meters.Thecontentsofdesignincludethedesignofarchitecture,structureandconstructionschedule.Themainresultsofdesigncontainthearchitecturalprogramdetermined,thearchitecturalplanedesign,thearchitecturalelevationdesign,thestructurallayoutselection,theartificialcalculationofaframestructureandartificialcalculationofafoundationandastairs,theconstructionscheduleformulated,designofconstructionalarrangement,thestructuralconstructiondrawingsdonebyhandforaframeandafoundation,thearchitecturalconstructiondrawingsandthestructuralconstructiondrawingsandthedetaildrawingsofconstructionanddrawingsofnetworkplansofconstructionandthetotalplanedrawingofconstructionalorganizationdesignbymeansofcomputer.the“calculationbook”wasdrawnupaccordingtothecalculationprocessandtherequirementoftextformat.Thedegreeofdepthandscopeofdesignmettherequirementofthe“bookofdesigntask”.Thisbuildingfinishedpossessescompletelyarchitecturalfunction,safeandreasonablestructure.Thescenearrangementandtimescheduleofconstructionisreasonabletoo.Keywords:architecturaldesign,Structuraldesign,Designofconstructionorganization,thebrickmasonrynormBottomframe 目录第一章建筑设计11.1设计依据11.2设计要求11.3工程概况11.3.1工程概况11.3.2建筑技术条件11.3.3建筑规模与要求2第2章结构设计32.1结构选型和布置32.1.1结构选型32.1.2结构布置32.1.3初估截面尺寸32.2框架计算简图52.2.1计算简图说明52.2.2框架梁柱截面特征52.3荷载计算82.3.1楼（屋）面恒载标准值的计算82.3.2楼面活载标准值的取值112.4竖向荷载下框架受荷总图112.4.1二层框架梁柱受恒荷计算112.4.1.1板传给次梁112.4.1.2板传给框架梁122.4.1.3次梁传递给框架梁122.4.1.4柱子所受纵向梁集中力122.4.1.5框架5各梁段所受活载均布力标准值122.4.2二层框架梁柱受活荷载计算132.4.2.1板传给次梁132.4.1.2板传给框架梁132.4.1.3次梁传递给框架梁132.4.1.4柱子所受纵向梁集中力142.4.1.5框架5各梁段所受恒载均布力标准值14 2.4.3一层框架梁柱受恒荷载计算142.4.3.1板传给框架梁142.4.3.2柱子所受纵向梁集中力142.4.4一层框架梁柱受活荷载计算152.4.4.1板传给框架梁152.4.4.2柱子所受纵向梁集中力152.5水平地震作用计算及内力、位移分析152.5.1重力荷载标准值计算152.5.1.1楼板（屋面板）荷载152.5.1.2墙体自重162.5.1.3梁柱自重172.5.2重力荷载代表值计算172.5.3等效总重力荷载代表值计算182.5.4横向框架侧移刚度计算182.5.5横向自震周期计算192.5.6水平地震作用及楼层地震剪力计算192.5.7水平地震作用下的位移验算212.5.8水平地震作用下的框架内力计算212.6竖向荷载作用下框架内力的计算252.7内力组合362.7.1内力调幅362.7.2内力组合372.8构件截面设计382.8.1梁截面设计382.8.2框架柱截面设计482.8.2.1轴压比验算492.8.2.2截面尺寸复核492.8.2.3正截面承载力计算502.8.2.4垂直于弯矩作用平面的受压承载力验算512.8.2.5斜截面受剪承载力计算512.9柱下独立基础设计622.9.1确定基础类型622.9.2基础受荷计算622.9.3确定基底尺寸62 2.9.3.1地基承载力特征值修正622.9.3.2初选基底尺寸632.9.3.3验算持力层承载力632.9.4确定基础高度642.9.4.1柱边基础截面抗冲切验算：642.9.4.2变阶处截面抗冲切验算：642.9.5计算基底配筋652.9.5.1基础长边方向基底配筋计算652.9.5.2基础短边方向基底配筋计算662.9.6基础梁的配筋计算（按简支梁进行设计）662.9.6.1荷载计算662.9.6.2内力及配筋计算662.9.7施工配筋图:672.10楼梯设计682.10.1梯段板计算682.10.1.1荷载计算682.10.1.2内力配筋计算682.10.2平台板计算682.10.2.1荷载计算682.10.2.2内力配筋计算692.10.3平台梁计算692.10.3.1荷载计算692.10.3.2内力配筋计算692.10.4板式楼梯配筋图702.11墙体验算712.11.1墙体设计依据712.11.1.1气象资料712.11.1.2考虑7度抗震设计712.11.1.3其他条件712.11.2静力计算方案712.11.3荷载标准值712.11.3.1屋面荷载712.11.3.2不上人屋面活荷载标准值712.11.3.3楼面荷载72 2.11.3.4墙体自重722.11.3.5楼面活荷载标准值732.11.4墙体高厚比验算732.11.4.1G轴线上的②～③第五层外纵墙高厚比验算732.11.4.2B轴线上的②～③内纵墙高厚比验算742.11.4.3③轴线上的D～G内纵墙高厚比验算742.11.5墙体承载力验算742.11.5.1G轴线之间的②～③墙体承载力验算742.11.5.2③轴线之间的D～G墙体承载力验算762.11.6钢筋混凝土梁的设计计算782.11.6.1荷载标准值计算782.11.6.2钢筋混凝土梁承载力计算78第三章施工组织设计803.1编制说明及编制依据803.1.1编制依据803.1.2编制说明803.2工程概况803.2.1总体介绍803.2.2建筑工程设计概况803.2.3结构工程概况813.3施工布置813.3.1施工总体安排813.3.2施工准备823.3.2.1技术准备823.3.2.2施工现场准备833.3.2.3施工现场临时用水833.3.2.4施工现场临时用电量843.4施工总平面布置853.4.1施工总平面布置的原则853.4.2施工总平面布置853.4.3施工总平面布置图863.5施工进度计划及劳动力安排863.5.1工程施工的总体安排86 3.5.2工程的总工期目标873.5.3施工进度横道图873.5.4劳动力计划873.5.4.1劳动力安排的组织措施873.5.4.2各阶段的劳动力安排883.6施工机械配备953.6.1施工垂直运输机械的选择953.6.2砼、砂浆制备机械的选择953.6.3主要施工机械一览表附后953.7施工方案及工艺973.7.1施工测量973.7.2基础施工方案983.7.3主体施工方案993.7.3.1钢筋工程1003.7.3.2混凝土工程1013.7.3.3模板工程1033.7.3.4主体结构砌体工程1053.7.3.5脚手架工程1083.7.4防水工程施工方案1103.7.4.1屋面防水1103.7.4.2室内防水1113.7.5装饰施工方案1113.7.5.1室内抹灰工程1113.7.5.2室内装饰工程1133.7.5.3室外装饰工程1143.8质量控制及保证措施1143.8.1施工测量质量控制措施1143.8.2结构工程施工质量控制1153.8.2.1地基与基础的施工质量控制1153.8.2.2砼工程的质量控制1153.8.2.3钢筋工程质量控制措施1173.8.2.4模板工程的质量控制措施1203.8.3装饰工程各分项工程的质量控制措施1203.8.3.1施工组织措施120 3.8.3.2装饰工程材料保证措施1203.8.3.3装饰工程技术控制措施1203.8.4防水工程质量控制措施1223.9安全文明施工1243.9.1安全目标1243.9.2组织管理措施1243.9.3建立严密的安全施工制度1253.9.4安全生产的技术措施126结论129参考文献130致谢131 第一章建筑设计1.1设计依据1.建设单位认可的总体规划及单体初步设计方案；2.建设单位提供的设计任务书；3.建设单位提供的基础设计资料；4.国家及地方现行的有关设计规范、标准及规程、规定；5.结构、给水排水、通风空调、电气燃气等专业队建筑专业的各项技术要求；6.有关规范：《建筑设计防火规范》GBJ16（2003年版）《屋面工程质量验收规范》GB50207-2002《砌体结构设计规范》GB50003-2001《建筑结构荷载规范》GB50009-2001《混凝土结构设计规范》GB50010-2002《建筑抗震设计规范》GB50011-2001《建筑地基基础设计规范》GB50007-2002《住宅建筑设计规范》GB50368-2005《平面整体平法表示法》03G101—1《抗震结构设计规范》03G101—198ZJ-中南标2002版1.2设计要求本工程建筑耐火等级为二级，耐久年限为50年，抗震设防烈度为7度，一二层为框架结构，三至六层为砖混结构。第一层用作门面，第二层用作大开间商场。内部功能主要满足居住及商业用房功能、防火、疏散等要求，建筑外形简洁明快，体现建筑特征及建筑风格。1.3工程概况1.3.1工程概况1．建筑地点：岳阳市；2．建筑类型：底部框架上部砖混结构；1.3.2建筑技术条件1.气象条件NQ{(G8x9  （1）温度：最热月平均30℃，最冷月平均气温4℃`n&
:Ib （2）湿度：最热月平均72%/8GdCac （3）主导风向：东南风，基本风压W0=0.35KN/mlu.]R>w （4）雨雪条件：最大日降雨量192mm，年降雨量1450mm；基本雪压S0=0.3KN/m26b|<$Je9 2.地震设计烈度：7度。>.meecE?Q 3.工程地质条件(p>|e(]0 （1）地形：拟建场地地形较平坦。（2）土层：自然地表0.6m内为填土；填土下层为1.5m厚的粉质粘土，再下为角砾层，全风化岩体，强风化岩体，中风化岩体，其承载力特征值为270KN/m2。（3）地下水：地下水在地表以下5m，无侵蚀性Q^b& 4.材料供应：8^>qor.]M三材由建材公司供应，品种齐全。}zGx0Q 其他材料均可由建材市场供应。?c#s}IH 5.施工条件：E0ED[d, 承建单位的劳动力和施工机械均能满足施工要求，为施工服务的附属企业如：木材加工厂、钢筋混凝土预制构件厂等都在5km范围内；X
.b8qbnq[ 各种材料、半成品等供应站均在10km以内，运输条件较好；f"s_dR 钢管脚手架、模板、各类塔吊、井架、混凝土搅拌机等可供选用；FJ3S 建设单位保证水、电供应；oh{>nwH 工程施工期限：参见定额工期1.3.3建筑规模与要求1、建筑规模总建筑面积：3900m2，建筑层数：6层。Oh@z<1eYZ结构形式：采用底部两层为框架结构，上部四层为砖混结构。s&$?m[w 2、建筑要求"WKOlfPa （1）商住楼在功能上满足商铺、大空间商业用房与住宅的综合要求，并且作为沿街建筑，主体建筑体现出大气、简洁的整体形象，建筑具有标志性。（2）建筑平面要求按总体规划布置，适当考虑室内及室外周围环境，室外应预留人行道位置。（3）外装饰：新颖、美观，采用材料既能体现整体美观设计要求，又能长久耐用；窗户全部采用铝合金或塑钢窗户，采用铝合金玻璃门；屋面防水采用Ⅱ级防水，并应考虑保温、隔热、通气的使用要求；ddgDq0N1j  （4）按国家有关规范满足消防及其他要求，按规范设置伸缩缝、沉降缝。48-j  第2章结构设计2.1结构选型和布置2.1.1结构选型该工程为商住综合楼，一、二层为商业用房，第一层为门面，第二层为大开间超市，需获得较大的空间和灵活的布置，故选用框架结构体系，大部分采用横向承重的方式，小部分采用纵横向承重的方式，纵向设联系梁与横向框架连接，拟采用钢筋混凝土框架结构。上部四层为住宅，因房间开间较小，故采用砖混结构，大部分为横向承重方式，小部分为纵横向承重方式，控制房屋总体刚度和稳定性用240×240mm圈梁连接。2.1.2结构布置根据建筑功能要求及建筑物可用的占地地形，横向尺寸较短，纵向尺寸较长，故把框架结构横向布置，即采用横向框架承重方案。具体布置详见图2.1。梁、板、柱施工采用整体现浇。楼盖采用整体式，基础采用柱下独立基础。2.1.3初估截面尺寸1．一层框架梁：梁截面高度一般取梁跨度的1/15至1/12。，（1）横梁：①：当柱距为6000mm时，h=6000×1/12=500mm，取h=650mm，b=h/2=325mm,。初步得梁截面尺寸为b×h=300mm×650mm。②：当柱距为3000mm时，h=3000×1/12=275mm,取h=600mm,（经验值），取b=250mm。初步得梁截面尺寸为b×h=250mm×600mm。（2）纵向联系梁：h=4800×1/15=320mm，取h=600mm，取b=250mm。初步得梁截面尺寸为b×h=250mm×600mm。2．二层框架梁：根据《砌体结构规范》托墙梁高度不小于1/10跨度，宽度不小于300mm。（1）横梁：AD：b×h=450mm×1000mm，DG跨：b×h=350mm×800mm，GH跨：b×h=250mm×500mm。纵梁：b×h=300mm×650mm。由《抗震规范》知，底部两层框架— 抗震房屋的纵横两个方向，底部与底部第二层侧向刚度应接近，而侧向刚度与梁柱尺寸有关，一层与二层相比，梁跨度相同，柱高相近（一层4.5m,二层3.5m），柱截面尺寸相同，故一层与二层的梁截面也应相近。3．柱截面尺寸的估算（1）框架柱的截面尺寸根据柱的轴压比限值，按下列公式计算：柱组合的轴压力设计值N=βFgEn注：β考虑地震作用组合后柱轴压力增大系数，边柱取1.3，不等跨内柱取1.25，等跨内柱取1.2。F按简支状态计算柱的负载面积。gE折算在单位建筑面积上的重力荷载代表值，可近似的取12～15kN/m2。n为验算截面以上的楼层层数。Ac≥N/uNfc注：uN为框架柱轴压比限值，对一级，二级，三级抗震等级，分别取0.7，0.8，0.9本方案为二级抗震等级，故取0.8。fc为混凝土轴心抗压强度设计值，对C30，查得fc=14.3N/mm2,ft=1.43N/mm2。（2）计算过程：对A轴线边柱：Ac≥N/uNfc=1.3××15×6×103/0.8/14.3=72613mm2取柱截面为正方形＝269.5mm,取b×h=500mm×500mm对于中柱：Ac≥N/uNfc=1.25××15×6×103/0.8/14.3=146852mm2取柱截面为正方形=383mm取b×h=500mm×650mm3．楼板截面尺寸的估算：(现浇板)双向板:单跨简支h≥1/45L=1/45×4800=107mm多跨简支h≥1/50L=1/50×4800=96mm单向板：h≥1/40×1800=42.5mm一层：现浇楼板h=120mm二层：现浇楼板，有抗震规范对过渡层的要求，取h=120mm三---五层：现浇楼板h=120mm屋顶：现浇楼板h=120mm根据上述计算结果并综合考虑其它因素，本设计截面尺寸取值如表2.1-表2.3。选用柱下阶梯型独立基础，基础埋深为2.0m，初步估计基础顶标高为-1.00m。结构布置及一榀计算框架KJ-⑤的位置如图2.1所示。 表2.1梁截面尺寸（单位：mm）楼层混凝土等级横梁（b×h）纵梁（b×h）二层C30450×1000350×800250×500300×650一层C30300×650250×600表2.2柱截面尺寸类型混凝土等级b×h（mm×mm）A轴线边柱C30500×500H轴线边柱C30500×500中柱C30500×650表2.3现浇楼板截面尺寸（单位：mm）h一层120二层120三～六层120三～六层厨、卫、阳台1202.2框架计算简图2.2.1计算简图说明本设计基础选用柱下独立基础，基础顶面标高为-1.000m。框架的计算单元如图2.1所示，取⑤轴线上的一榀框架计算。2.2.2框架梁柱截面特征由《混凝土结构设计》[1]知：框架梁截面惯性矩为：（2.1）式中为截面宽，为截面高。框架柱截面惯性矩为：（2.2）线刚度：（2.3）式中E为砼弹性模量；I为截面惯性矩；为梁计算长度。由《房屋建筑工程毕业设计指南》[6]知：对于现浇楼盖，中间框架,边框架。本计算单元所选取的框架为中间框架，故取。 图3.1标准层结构平面布置图1：100 C30混凝土弹性模量E=3.0×107kN/m2；1．框架梁线刚度的计算：第一层：第二层：2．框架柱线刚度的计算：第一层：第二层：令，则各梁柱的相对线刚度为：第一层梁：，，第二层梁：，，第一层柱：，第二层柱：，相对线刚度见图2.2，是计算各节点杆端弯矩分配系数的依据。 图2.2框架梁柱相对线刚度2.3荷载计算2.3.1楼（屋）面恒载标准值的计算（1）屋面：防水层（刚性）30mm厚C20细石混凝土防水：1.00kN/m2防水层（柔性）三毡四油铺小石子：0.40kN/m2找平层：15mm厚水泥砂浆：0.015m×20kN/m3=0.30kN/m2找坡层：65mm厚水泥石灰焦渣砂浆2%找平0.065m×14kN/m3=0.31kN/m2找平层：15mm厚水泥砂浆：0.015m×20kN/m3=0.30kN/m2保温层：80mm厚矿渣水泥：0.08m×14.5kN/m3=1.16kN/m2结构层：120mm厚现浇钢筋混凝土板：0.12m×25.0kN/m3=3.00kN/m2抺灰层：10mm厚混合砂浆：0.01m×17.0kN/m3=0.17kN/m2合计：6.89kN/m2（2）标准层楼面：大理石面层水泥砂浆擦缝30mm厚1∶3干硬性水泥砂浆，面上撒2厚素水泥1.16kN/m2水泥浆结合层一道结构层：120mm厚现浇钢筋混凝土板：0.12m×25.0kN/m3=3.00kN/m2抺灰层：10mm厚混合砂浆：0.01m×17.0kN/m3=0.17kN/m2 合计：4.33kN/m2（3）各层梁自重300mm×650mm梁自重:25.0kN/m3×0.30m×(0.65m-0.12m)=3.98kN/m抺灰层:10mm厚混合砂浆:0.01m×(0.65m-0.12m)×2×17.0kN/m3=0.18kN/m合计：4.16kN/m250mm×600mm:梁自重:25.0kN/m3×0.25m×(0.60m-0.12m)=3.0kN/m抺灰层:10mm厚混合砂浆:0.01m×(0.60m-0.12m)×2×17.0kN/m3=0.16kN/m合计：3.16kN/m250mm×500mm梁自重:25.0kN/m3×0.25m×(0.5m-0.12m)=2.38kN/m抺灰层:10mm厚混合砂浆:0.01m×(0.5m-0.12m)×2×17.0kN/m3=0.13kN/m合计：2.51kN/m350mm×800mm梁自重:25.0kN/m3×0.35m×(0.80m-0.12m)=5.95kN/m抺灰层:10mm厚混合砂浆:0.01m×(0.80m-0.12m)×2×17.0kN/m3=0.23kN/m合计：6.18kN/m450mm×1000mm梁自重:25.0kN/m3×0.45m×(1.00m-0.12m)=9.90kN/m抺灰层:10mm厚混合砂浆:0.01m×(1.00m-0.12m)×2×17.0kN/m3=0.30kN/m合计：10.2kN/m（4）各层柱自重500mm×500mm:柱自重25.0kN/m3×0.5m×0.5m=6.25kN/m抺灰层:10mm厚混合砂浆:0.01m×0.5m×4×17.0kN/m3=0.34kN/m 合计：6.57kN/m500mm×650mm:柱自重25.0kN/m3×0.5m×0.65m=8.13kN/m抺灰层:10mm厚混合砂浆:0.01m×(0.5m+0.65m)×2×17.0kN/m3=0.39kN/m合计：8.52kN/m（5）外纵墙自重第二层墙线荷（含墙）：{[(4.0m-0.5m)×（4.2m-0.5m）-(2.1m×1.8m)]×5.24kN/m2+(2.7m×2.1m)×0.5kN/m2}/3.7m=13.75kN/m水泥粉刷内、外墙面：2×[(4.2m×4m-2.1m×1.8m)×0.36kN/m2]/4.2m=3.33kN/m合计：17.08kN/m标准层墙线荷（含墙）：{[(3.0m-0.12m)×（4.2m-0.5m）-(1.5m×1.8m+1.5m×0.9m)]×5.24kN/m2+(1.5m×1.8m+1.5m×0.9m)×0.5kN/m2}/3.7m=10.45kN/m瓷砖贴面：[(4.2m×3m-1.5m×1.8m+1.5m×0.9m)×0.5kN/m2]/4.2m=1.02kN/m水泥粉刷内墙面：[(4.2m×3m-1.5m×1.8m+1.5m×0.9m)×0.36kN/m2]/4.2m=0.73kN/m合计：13.81kN/m（6）内纵、横墙自重标准层墙体线荷（含墙）：（3.0m-0.12m）×5.24kN/m2=15.09kN/m水泥粉刷内墙面：3.0m×0.36kN/m2×2=2.16kN/m合计：17.25kN/m底层墙体线荷（含墙）：（6.0m-0.65m）×5.24kN/m2=28.03kN/m水泥粉刷内墙面：6.0m×0.36kN/m2×2=4.32kN/m合计：32.35kN/m（7）阳台自重墙体线荷（含墙）：1.1×5.24kN/m2=5.76kN/m水泥粉刷内墙面：1.1m×0.36kN/m2×2=0.79kN/m合计：6.55kN/m 2.3.2楼面活载标准值的取值主要楼屋面活荷载标准值：（1）商用楼面3.5kN/m2（2）商用楼梯3.5kN/m2（3）民用楼梯2.0kN/m2（4）民用楼面2.0kN/m2（5）不上人屋面0.5kN/m2注：荷载取值按《建筑结构荷载规范》（GB50009-2001）。2.4竖向荷载下框架受荷总图2.4.1二层框架梁柱受恒荷计算荷载的传递示意图见图2.3。图2.3板荷载传递示意图2.4.1.1板传给次梁标准层：B轴：C轴：F轴： 屋顶：B轴：C轴：F轴：2.4.1.2板传给框架梁标准层：H轴：G轴：D轴：A轴：BC轴：DF、FG、GH轴：屋顶：H轴：D轴：BC轴：DF、FG、轴：2.4.1.3次梁传递给框架梁B轴：C轴：F轴：2.4.1.4柱子所受纵向梁集中力A轴：D轴：G轴：H轴：2.4.1.5框架5各梁段所受活载均布力标准值AB梁段：BC梁段： CD梁段：DF、FG梁段：GH梁段：2.4.2二层框架梁柱受活荷载计算2.4.2.1板传给次梁标准层：B轴：C轴：F轴：屋顶：B轴：C轴：F轴：2.4.1.2板传给框架梁标准层：A轴：D轴：G轴：H轴：BC轴：DF、FG、GH轴：屋顶：G轴：D轴：A轴：BC轴：DF、FG轴：2.4.1.3次梁传递给框架梁B轴：C轴： F轴：2.4.1.4柱子所受纵向梁集中力A轴：D轴：G轴：H轴：2.4.1.5框架5各梁段所受恒载均布力标准值AB梁段：BC梁段：DF、FG梁段：GH梁段：2.4.3一层框架梁柱受恒荷载计算2.4.3.1板传给框架梁A轴：D轴：G轴：H轴：AD轴：DG轴：GH轴：2.4.3.2柱子所受纵向梁集中力表2.4柱子自重500×500500×650第一层6.57×（6.0-0.12）=38.63KN8.52×（6.0-0.12）=50.10KN第二层6.57×（4.0-0.12）=25.49KN8.52×（4.0-0.12）=33.06KNA轴：D轴：G轴：H轴： 2.4.4一层框架梁柱受活荷载计算2.4.4.1板传给框架梁A轴：D轴：G轴：H轴：AD轴：DG轴：GH轴：2.4.4.2柱子所受纵向梁集中力A轴：D轴：G轴：H轴：绘出竖向荷载受荷总图如图2.4所示。（图中数值均为标准值）。2.5水平地震作用计算及内力、位移分析水平地震作用在房屋的纵向和横向，本设计以横向水平地震作用计算为例。对于高度不超过40m，以剪切变形为主，且质量和刚度沿高度分布比较均匀的结构，可采用底部剪力法的简化方法计算水平地震作用。2.5.1重力荷载标准值计算2.5.1.1楼板（屋面板）荷载1、屋面总荷载（活荷载组合值系数取0.5）2、二至五层楼面总荷载（活荷载组合值系数取0.5）表2.5第一层楼面板自重部位板面积楼面376．84.3316311896.5楼梯间55.24.8264.96 图2.4竖向荷载受荷总图2.5.1.2墙体自重1、三至六层1、5、9轴横墙自重2、三至六层2、4、6、8轴横墙自重3、三至六层1/1、1/4、1/5、1/8轴横墙自重4、三至六层2/2、1/3、2/6、1/7轴横墙自重 5、三至六层3、7轴横墙自重6、三至六层B纵墙自重7、三至六层C纵墙自重8、三至六层D纵墙自重9、三至六层F纵墙自重10、三至六层G纵墙自重11、第二层墙体自重12、第一层墙体自重2.5.1.3梁柱自重梁柱自重计算过程详见表2.6-表2.7。2.5.2重力荷载代表值计算第六层：第五层：第四层：第三层：第二层：第一层： 表2.6一二层楼面梁自重层数截面宽截面高总净跨长第一层300650162.054.8757901828.2425060066.23.75248.25第二层25050095.33.125279.811957.59300650139.24.875678.635080066.47464.8450100045.911.25516.38表2.7一二层柱自重层数柱号截面宽截面高净高数量第一层KZ15005005.886.2527992.251541.50KZ25006505.888.139430.24KZ34504505.885.064119.01第二层KZ15005003.886.2527654.751017.18KZ25006503.888.139283.90KZ34504503.885.06478.532.5.3等效总重力荷载代表值计算该工程中，结构高度不超过40，质量和刚度高度分布比较均匀，变形以剪切型为主，故可用底部剪力法计算水平地震作用。由设防烈度为7级，设计地震分组为第一组，近震场地为Ⅱ类，由抗震设计规范得:多遇水平地震作用下，=0.08,Tg=0.35s(特征周期)，=0.295sV147V118416>116.37>116.37>实配箍筋8@2008@200注：1、采用C30级混凝土（）；2、受力主筋采用HRB335级钢筋。 2.9.7施工配筋图:图2.21基础配筋图 2.10楼梯设计梯段板水平跨度2.08米，采用板式楼梯。2.10.1梯段板计算2.10.1.1荷载计算踏步尺寸260mm×167mm，梯段板厚h=(1/25～1/30)L,取120mm≈L/28，截面平均高度为：h=167/2+120/0.841=226mm取1米板带为计算单元，则：梯板自重踏步面层梯段板抹灰合计活荷载合计2.10.1.2内力配筋计算考虑梯段斜板与平台梁、板的整体性，斜板跨中正截面最大正弯矩近似取为：（2.59）式中配筋计算采用公式为(8.10)～(8.12)。选用8@140(As=359mm2)2.10.2平台板计算2.10.2.1荷载计算平台板厚100mm，按单向板计算，取1米板带为计算单元，则：面层贴面 100厚结构层20厚抹灰层合计：活荷载合计2.10.2.2内力配筋计算配筋计算公式为：选用6@200(As=141mm2)2.10.3平台梁计算取平台梁截面尺寸，斜梁水平方向的计算跨度为：2.10.3.1荷载计算平台梁自重抹灰梯段板、平面板传荷合计2.10.3.2内力配筋计算（2.60）配筋计算公式为(8.10)、(8.11)、(8.12)选用216(As=402mm2) 2.10.4板式楼梯配筋图图2.21板式楼梯配筋图 2.11墙体验算2.11.1墙体设计依据2.11.1.1气象资料该地区主导风向为东北风基本风压为0.35KN/基本雪压为0.30KN/2.11.1.2考虑7度抗震设计该地区考虑7度抗震设计。2.11.1.3其他条件该地区的预制构件及其它材料均可保证供应，水电有保障，施工单位可以胜任该工程的砌体和混凝土施工。施工控制等级为B级建筑设计已经完成，其标准层平面和剖面图如图1、2所示。内外承重墙240mm，采用烧结多孔砖，墙体采用双面粉刷，楼板部分采用120mm厚现浇板，。屋面采用不上人屋面，屋面做保温层，采用现浇楼板。采用MU10砖五层、六层采用M5混合砂浆f=1.50Mp三层、四层采用M10混合砂浆f=1.89Mp2.11.2静力计算方案确定房屋的静力计算方案:最大横墙间距s=4.8，屋盖、楼盖类别属于第一类，查下表得，s<32，因此本房屋属于刚性方案房屋。该房屋所在地区的基本风压为0.35且房屋层高小于4，房屋总高小于28，所以该房屋设计时可不考虑风荷载的影响。2.11.3荷载标准值2.11.3.1屋面荷载屋面恒荷载标准值：6.89KN/2.11.3.2不上人屋面活荷载标准值查规范不上人屋面取0.5KN/，该地区基本雪压为0.3KN/，但考虑下雪时屋面不上人，屋面活荷载和雪荷载不同时考虑，两者取较大的。因此不考虑雪荷载的影响（该地区雪荷载显然小于屋面活荷载）。 2.11.3.3楼面荷载楼面恒荷载标准值：4.33KN/2.11.3.4墙体自重240厚墙体自重（双面粉刷）5.24KN/铝合金窗重0.50KN/表2.37房屋的静力计算方案屋盖或楼盖类别刚性方案刚弹性方案弹性方案1整体式、装配整体式和装配式无檩体系钢筋混泥土屋盖或钢筋混泥土楼盖2装配式有檩体系钢筋混泥土屋盖、轻钢屋盖和有密铺望板的木屋盖或木楼盖3瓦材屋面的木屋盖和轻钢屋盖注：1.表中为房屋横墙间距，其长度单位为“”。2.对无山墙或伸缩缝处无横墙的房屋，应按弹性方案考虑。（资料来源：施楚贤.《砌体结构》.中国建筑工业出版社.2006.11-88）表2.38外墙不考虑风荷载影响时的最大高度基本风压值（KN/）层高（）总高（）0.44.0280.54.0240.64.0180.73.518注：对于多层砌块房屋190的外墙，当层高不大于2.8，总高不大于19.6，基本风压不大于0.7KN/时可不考虑风荷载的影响。 2.11.3.5楼面活荷载标准值根据《建筑结构荷载规范》（GB50009-2001）住宅、宿舍、旅馆的楼面活荷载标准值为2.0KN/。厨房（一般的）活荷载标准值为2.0KN/。厕所（民用建筑）活荷载标准值为2.0KN/。阳台（一般的）活荷载标准值为2.5KN/。楼面梁的从属面积为4.2×2.1=8.82＜50，因此楼面活荷载不必折减。该房屋所在地区的基本风压为0.35KN/，且房屋层高小于4m房屋总高小于28m，由表4-6可知，该房屋设计时可不考虑风荷载的影响。2.11.4墙体高厚比验算2.11.4.1G轴线上的②～③第五层外纵墙高厚比验算由《砌体结构设计规范》[11]：（2.61）式中：——房屋计算高度；——房屋横墙间距；——房屋层高。取H=3.0，s=4.8，得H＜s＜2H=6.0由公式（5.1）得：=0.4×4.8＋0.2×3.0=2.52m墙厚长=240mm高厚比，墙体为承重墙，所以。墙上有门窗洞，根据公式：（2.62）式中：——有门窗洞口墙的允许高厚比修正系数；——在宽度s范围内的门窗洞口的总宽度；——相邻横墙或壁柱之间的距离。由《砌体结构设计规范》[11]得：＞0.7（2.63）式中：——矩形截面墙柱高厚比；——房屋计算高度；——墙厚或矩形柱与相应的边长。墙体带构造柱，由《砌体结构设计规范》[11]： （2.64）式中：——系数，对砖砌体，=1.5；b——构造柱沿长方向的宽度；l——构造柱的间距。由公式（2.64）得：u=1+1.5×0.24/3.3=1.11墙体采用M5混合水泥砂浆砌筑，查附表1得，其允许高厚比［β］=24。由公式（2.63）得：β=10.5＜u［β］=1.0×0.75×1.11×24=19.98，满足要求2.11.4.2B轴线上的②～③内纵墙高厚比验算取H=3.0m，s=3.5m，得H＜s＜2H=6.0查附表2得，=0.4×3.5＋0.2×3.0=2.0m墙为承重墙，高厚比所以=1.0由公式（2.62）得：由公式（2.64）得u=1+1.5×0.24/5.4=0.04取u=1.0墙体采用M5混合水泥砂浆砌筑，查附表1得，其允许高厚比［β］=24。由公式（2.63）得：β=3.0／0.24=12.5＜u［β］=1.0×0.76×1.0×24=18.24，符合要求。2.11.4.3③轴线上的D～G内纵墙高厚比验算取H=3.0m，s=6.0m，得s=2H=6.0查附表2得，=0.4×6.0＋0.2×3.0=3.0m墙为承重墙，高厚比所以=1.0由公式（2.62）得：由公式（5.4）得u=1+1.5×0.24/5.4=0.04取u=1.0墙体采用M5混合水泥砂浆砌筑，查附表1得，其允许高厚比［β］=24。由公式（2.63）得：β=3.0／0.24=12.5＜u［β］=1.0×0.88×1.0×24=21.12，符合要求。2.11.5墙体承载力验算2.11.5.1G轴线之间的②～③墙体承载力验算1.选取计算单元 选取G轴线之间的②～③墙体。2.确定计算截面该墙属于轴心受压，因为砌体的材料不同，所以选择两个控制截面：Ⅳ—Ⅳ截面第五层楼板标高处Ⅷ—Ⅷ截面第三层楼板标高处3.荷载计算表2.39作用于该墙体的荷载标准值层数屋(楼)顶恒载（KN）屋(楼)顶活载（KN）墙体和窗自重(KN)6层6.89×4.8×5/8×7.2/2×1/2=37.210.5×4.8×5/8×7.2/2×1/2=2.7[5.24×(3.0×4.8-3.0×1.5)+0.5×3.0×1.5]×1/2=27.065层4.33×4.8×5/8×7.2/2×1/2=23.382.0×4.8×5/8×7.2/2×1/2=10.84层4.33×4.8×5/8×7.2/2×1/2=23.382.0×4.8×5/8×7.2/2×1/2=10.83层4.33×4.8×5/8×7.2/2×1/2=23.382.0×4.8×5/8×7.2/2×1/2=10.84.控制截面的内力计算（考虑两种内力组合）截面Ⅳ—Ⅳ处：=1.2×（37.21+23.38+2×27.06）+1.4×（2.7+10.8）=156.55KN=1.35×（37.21+23.38+2×27.06）+1.4×0.7×（2.7+10.8）=168.09KN截面Ⅷ—Ⅷ处：此截面以上只有4个楼层，查附表3得：楼层活荷载的折减系数为0.7。=1.2×（37.21+23.38×3+4×27.06）+1.4×（2.7+10.8×3）=307.85KN，=1.35×（37.21+23.38×3+4×27.06）+1.4×0.7×（2.7+10.8×3）=325.44KN5.墙体承载力验算（1）截面Ⅳ—Ⅳ处：H=3.0M，s=4.8m，因为H＜s＜2H， 由公式（5.1）得：=0.4s+0.2H=2.52m由公式（5.3）得：β=／h=2.52／0.24=12.5因为e／h=0，查附表4，得φ=0.808，五层墙体采用MU10烧结多孔砖，M5水泥混合砂浆砌筑，查附表5得：抗压强度设计值=1.5A<0.3由《砌体结构设计规范》[11]：（2.65）式中：——轴向力设计值；——高厚比和轴向力偏心距对受压构件承载力的影响系数；——砌体抗压强度设计值；——截面面积，对各类砌体均应按毛截面计算。由公式（2.65）得：φfA=0.808×1.5×0.24×10=290.88KN＞168.09KN，满足要求。（2）截面Ⅷ—Ⅷ处：H=3.0m，s=4.5m，因为H＜s＜2H，公式（2.61）得：=0.4s+0.2H=2.52m由公式（2.63）得：β=／h=2.52／0.24=10.5因为e／h=0，查附表4，φ=0.808五层墙体采用MU10烧结多孔砖，M10水泥混合砂浆砌筑，查附表5得：抗压强度设计值=1.89A<0.3由公式（2.60）得：φfA =0.808×1.89×0.24×10=366.52KN＞325.44KN，满足要求。2.11.5.2③轴线之间的D～G墙体承载力验算1.选取计算单元③轴线之间的D～G墙体，此段墙体为内横墙，为轴心受压。2.确定计算截面该墙属于偏心受压，因为砌体的材料不同，所以选择两个控制截面：截面Ⅳ—Ⅳ第五层楼板标高处截面Ⅷ—Ⅷ第三层楼板标高处3.荷载计算作用于该墙体的荷载标准值如表2.11.1。4.控制截面的内力计算（考虑两种内力组合）截面Ⅳ—Ⅳ处： =1.2×（26.94+16.94+2×15.72）+1.4×（1.93+7.72）=103.89KN=1.35×（26.94+16.94+2×15.72）+1.4×0.7×（1.93+7.72）=111.14KN截面Ⅷ—Ⅷ处：此截面以上只有4个楼层，查附表3得：楼层活荷载的折减系数为0.7.=1.2×（36.94+16.94×3+4×15.72）+1.4×（1.93+7.72×3）=203.89KN，=1.35×（36.94+16.94×3+4×15.72）+1.4×0.7×（1.93+7.72×3）=214.45KN表2.40作用于该墙体的荷载标准值层数屋(楼)顶恒载（KN）屋(楼)顶活载（KN）墙体和窗自重(KN)6层5.24×3.0=15.725层4层3层5.墙体承载力验算（1）截面Ⅳ—Ⅳ处：H=3.0M，s=4.8m，因为H＜s＜2H，由公式（2.61）得：=0.4s+0.2H=2.52m由公式（2.63）得：β=／h=2.52／0.24=12.5因为e／h=0，查附表4，得φ=0.808，五层墙体采用MU10烧结多孔砖，M5水泥混合砂浆砌筑，查附表5得：抗压强度设计值=1.5A<0.3由《砌体结构设计规范》[11]： （2.65）式中：——轴向力设计值；——高厚比和轴向力偏心距对受压构件承载力的影响系数；——砌体抗压强度设计值；——截面面积，对各类砌体均应按毛截面计算。由公式（2.65）得：φfA=0.808×1.5×0.24×10=290.88KN＞111.14KN，满足要求。（2）截面Ⅷ—Ⅷ处：H=3.0m，s=4.5m，因为H＜s＜2H，公式（2.61）得：=0.4s+0.2H=2.52m由公式（2.63）得：β=／h=2.52／0.24=10.5因为e／h=0，查附表4，φ=0.808五层墙体采用MU10烧结多孔砖，M10水泥混合砂浆砌筑，查附表5得：抗压强度设计值=1.89A<0.3由公式（2.65）得：φfA =0.808×1.89×0.24×10=366.51KN＞214.45KN，满足要求。2.11.6钢筋混凝土梁的设计计算2.11.6.1荷载标准值计算选取阳台下面的混凝土梁进行计算，选用梁的尺寸为，选用C25混凝土，HRB335钢筋，相应数据如下对楼层:阳台传来的恒载阳台传来的活载对顶层（屋面均采用现浇板）：屋面传过来的恒载屋面传过来的活载梁自重 2.11.6.2钢筋混凝土梁承载力计算按钢筋混凝土受弯构件计算梁，由《砌体结构设计规范》[11]（2.66）式中——截面抵抗矩系数；——钢筋混凝土梁中的弯矩（）；——混凝土抗压强度设计值（）；——梁截面宽度（），——梁截面有效高度（）（2.67）需要的钢筋面积为（2.68）式中——混凝土抗压强度设计值（）；——梁截面宽度（），——梁截面有效高度（）——钢筋抗拉强度设计值（）对楼层最大弯矩为（2.69）最大剪力（2.70）（2.71）由式（7-4）得由式（7-5）得由式（7-1）得由式（7-2）得由式（7-3）得选用（）由式（7-9）得因此可按构造配箍筋，即@200对顶层:其荷载小于楼面荷载，采用楼面处配筋。 第三章施工组织设计3.1编制说明及编制依据3.1.1编制依据一、工程施工图。二、目前的技术力量及机械设备装备情况。三、国家和行业现行施工验收规范、规程、标准以及省市关于建筑施工管理等方面的有关规定。四、现场踏勘情况。五、GB/T19001-ISO9002，《质量体系认证标准》。3.1.2编制说明本工程为商业住宅楼，层高6层，为底框砖混结构，一二层为框架形式，三至六层为砖混结构。总建筑面积为4300平方米。将采用先进的施工方法，配备足够的施工机械和合理的劳动力安排，在180天内完成全部施工任务。施工现场条件：本工程地势比较平坦，施工用水采用地下水、生活用水、用电由甲方指定位置接入场内。施工组织将根据现场实际情况作出施工临时用水、用电布置。3.2工程概况3.2.1总体介绍工程名称：雨婷·怡景苑住宅小区商住楼工程地点：湖南岳阳抗震等级：7度3.2.2建筑工程设计概况1.墙体工程砖混结构填充墙体大部分采用烧结多孔砖，厚240，M10和M5混合砂浆砌筑。底框墙体为空心砌块砌筑，厚240，M5混合砂浆砌筑。2.楼地面工程楼地面为钢筋混凝土，水泥砂浆找平，楼梯间为防滑地砖地面。 3.防水工程（1）屋面防水工程（部分屋面）本工程屋面防水等级分为Ⅱ级，按所处位置、构造具体做法如表3.1。表3.1屋面防水做法项目名称防水等级构造作法部分屋面二级1：3水泥砂浆找平层（厚15），隔气层，沥青膨胀珍珠岩用1：3水泥砂浆铺贴，25厚1：3水泥砂浆找平层，刷底胶剂一道，4厚SBS改性沥青卷材防水，50厚挤塑聚苯乙烯泡沫塑料板，隔离层，40厚细石混凝土加4%防水，内配φ4双向钢筋中距200，表面提浆压光（2）室内防水工程卫生间等有水房间防水等级为三级，防水层为3厚丙烯酸脂防水涂料，沿墙角向上翻300。4.门窗工程（1）本工程外门窗采用塑钢门窗，单元门为防盗门，户内门为木制门。（2）塑钢门窗制作按设计要求由专业厂家制作安装。5.室内装修工程（1）楼地面工程为水泥砂浆楼地面。（2）内墙面刮白色腻子。6.室外装修工程本工程外墙面为外墙面砖，部分为涂料涂饰。3.2.3结构工程概况1.一般说明本工程为底框砖混结构，抗震设防烈度为七度，设计地震分组为三组，设计基本地震加速度值为0.10g，建筑场地类别Ⅱ类。本工程耐火等级为二级，建筑结构安全等级为二级，结构的设计使用年限50年。2.钢筋工程（1）本工程钢筋采用HRB235，HRB335，HRB400，板为Q235。（2）受力钢筋的接头：受力钢筋≥φ16的按设计要求水平钢筋采用机械连接，竖向钢筋采用电渣压力焊。3.混凝土工程砼强度等级：基础为C30，二层柱、梁、板为C30，楼梯及其他结构构件为C25，基础垫层为C10。 3.3施工布置3.3.1施工总体安排依据本工程每一单位工程的具体特点和总承包的范围，总体安排上将其划分为土建专业施工和安装专业施工两大部分，两者之间平行交叉施工。土建专业从施工顺序上大致可将施工过程分为三个时间段，即基础施工阶段、主体结构施工阶段、装饰施工阶段，三者之间依次搭接进行。安装专业施工大致也分为三个时间段，基础结构配合预埋施工阶段，管线、设备安装阶段，安装调试阶段。施工安排上与土建专业平行交叉施工，互为依托。3.3.2施工准备3.3.2.1技术准备(一)工程开工前组织全体项目管理人员认真阅读施工图纸和建设工程承包合同，领会设计意图和合同精神，明确工程的重点部位，重视工程的重要环节，着重应注意以下几个方面：1、组织施工人员认真熟悉施工技术文件，检查土建和其它专业施工图纸有无矛盾，并考虑好施工时交叉衔接方法，并通过熟悉图纸明确工程项目，确定与单位工程施工有关的准备工作项目。2、结合工程特点和施工工艺，作好特殊施工方法和特定技术措施的准备。3、作好图纸会审准备工作，在认真学习图纸，充分准备基础上，由公司主要技术负责人召集现场有关人员和技术员进行图纸预审。对图纸存在的问题以及工程有关的问题以书面的形式提前呈报业主，便于图纸正式会审。4、组织有关人员学习规范、规程、标准及图纸会审纪录，及时完善施工组织设计及施工图预算，施工前分级作好技术交底工作。5、提出详细的材料、设备、劳动力等计划。提前作好施工物资加工订货的运输供应准备。6、对本工程采用的新工艺、新技术、新材料进行比较论证，及时确定方案。7、组织内业技术人员学习资料档案管理条例。（二）结构施工前，项目总工程师组织有关专业技术人员针对本工程的重点、难点部位，编制好施工预控点、质量计划及施工组织设计和施工预算。本工程主要的结构特点、技术特点部位见第二章第三节“工程特点”。（三）工程开工前，需编制的专题施工方案，如下所列：1、主要现浇构件模板支承架专题设计方案：由项目总工程师主持编制。2、防水专题施工方案：由项目总工程师主持编制。3、外脚手架搭设，拆除施工方案：由项目总工程师编制。 4、现场施工用电专题方案：由公司的电气总工程师编制。3.3.2.2施工现场准备为“优质、高效”的展开对金湾村新型社区工程的建设工作，工程开工前，应做好以下几方面的建设准备工作：（一）根据总平面布置图作好前期阶段施工临时设施搭设以及现场临时用水、临时用电以及线路的布置，搞好总平面施工道路施工，修好现场排水沟。（二）现场固定的管线作好保护，不得损坏，工程开工前，应向业主方了解建筑基地内详细的地下管网布置情况。（三）按标准化文明工地的要求搭设景观式围墙。（四）根据基础平面布置图，作好测量放线的施测工作，并做好记录及标准点，为基础施工做准备。（五）充分配合现场各方人员，兼顾各方利益，同时强化治安防范工作，保证整个施工期有条不紊地进行。（六）与政府相关部门取得联系，办理好各种施工用证件。（七）申请安装电话一部，项目主要成员自备手机，便于对外联络。（八）为进入现场的人员办理出入证，以便于现场管理。3.3.2.3施工现场临时用水（一）水源的选择使用1、选用地下水，对砼无侵蚀使用。2本工程施工规划用地以内，则消防用水按有关规定为10L/S。3、总的用水量确定（Q）由于本工程规划用地面积小于5公顷，且q1+q2+q32,≤875>8100梁≤875>81004、模板的安装质量要求模板安装质量要求除应满足《砼结构工程施工质量验收规范》和《组合模技术规范》中有关规定外，尚应着重检查以下几个方面：（1）预埋插筋、预埋件、预留洞的规格、数量、位置和固定情况必须按《建筑安装工程施工质量验收统一标准》的规定，进行逐项评级验收。（2）模板的的几何尺寸及轴线位置的准确。（3）木模板砼接触面应刨光，且刷清漆二遍。 （4）本工程按设计要求梁板跨度≥4m，模板应按全跨长度3/1000起拱，框架梁高度≥700mm时加扁钢拉片控制断面尺寸。（5）在砼浇筑前，应检查承重架子的支撑扣件是否拧紧。拧紧螺栓的力矩为50N.m。（6）拆模顺序遵照先拆支承件和连接件，再分块逐步进拆除，拆除后，连接件和支撑应分类堆放，模板使用后进行清理清刷。模板安装误差必须控制在允许范围，如误差超过表3.9所列值，则必须进行处理。基层处理钢筋办完隐检，清扫网片内碎屑，地基夯实，有可靠支撑点，梁板要有标高线，墙柱要有找平层材料准备模板刷油，附件齐全，钢楞、钢支柱符合要求，操作工具齐全复查整个系统，办理预检及交接检手续保证混凝土工序施工后松件满足设计要求吊垂直,测轴线,查截面保证墙、柱、模板轴线位置准确，表面垂直，截面符合图纸要求抄标高，查水平保证梁、板、模板的支撑系统标高准确，大龙骨水平，整个支撑系统稳固模板拆除先拆支撑系统，再拆模板块拆除时切勿损伤混凝土，防止模板变形加固支撑系统保证模板系统有足够强度、刚度，保证构件垂直度及截面尺寸拼装木模板块保证构件标高准确，整个系统稳固，不发生侧移，模板拼装面平整保养拆除后按规格码放，清除表面粘连物，及时涂刷防锈漆及脱模剂模板的拆除时间：梁板底拆除应满足的砼强度要求： 图3.2主体模板施工工艺流程图表3.8预埋件和预留孔洞允许偏差序号项目允许偏差(mm)1预埋钢板中心线位置32预留管预留孔中线位置33预埋螺栓中心线位置2外露长度+1004预留洞中心线位置10截面内部尺寸+100表3.9现浇结构模安装的允许偏差项目允许偏差(mm)轴线位置5底模上表面标高±5截面内部尺寸基础±10柱、墙、梁+4、-5层高垂直全高≤5m6全高≥5m8相邻两板表面高低差2表面平整(2m长度上)53.7.3.4主体结构砌体工程本工程填充墙砌筑以烧结多孔砖为主，我们在此以烧结多孔砖为重点进行编制。1、施工准备及运输（1）材料按照施工总计划安排购进烧结多孔砖 砖，按现行国家标准《多孔页岩砖基本力学性能试验方法标准》及出厂合格证进行验收；烧结多孔砖运至现场，分规格分等级堆放，并在堆垛上设立标志，标明品种、规格、强度等级，一般堆放高度不超过1.6m，堆垛间留设通道。砌筑砂浆所用水泥进入现场时必须附有出厂检验报告和准用证。在现场设的水泥库中，按品种标号、出厂日期堆放，并保持干燥。配制砂浆用洁净的中砂，不得含草根、废渣等杂物，并过筛，且含泥量不超过5%。烧结多孔砖主要采用施工塔吊运输到相应楼层。（2）作业条件砌筑施工所在的施工层，在施工前应先进行结构验收，办理好施工隐蔽验收手续。做好砂浆配合比技术交底及配料的计量准备。弹出建筑物的主要轴线、标高线及砌体的控制边线，经技术复线，检查合格后，方可进行施工。砌筑前按空心页岩砖尺寸计算皮数和排数。2、操作工艺（1）砌筑1）根据墙体施工平面放线和设计图纸上的门、窗位置大小，层高、烧结多孔砖错缝搭接的构造要求和灰缝大小，在每片墙体砌筑前，应按预先绘制好的填充墙多孔页岩砖排列图把各种规格的多孔页岩砖按需要镶砖的规格尺寸进行排列摆放、调整，把每片墙需要修整部分记录在立面排列图上，以供实砌使用。2）在烧结多孔砖墙底部采用标准砖，其高度大于200mm。砌墙前先拉水平线，在放好墨线的位置上，按排列图从墙体转角处或定位页岩砖处开始砌筑。3）烧结多孔砖墙体的砌筑，从外墙的四角和内墙的交接处砌起，然后在全墙面铺开。砌筑时采用满铺坐的砌法，满面铺砂浆层每边缩进砖墙边10～15mm（避免烧结多孔砖坐压，砂浆流溢出墙面），用摩擦式夹具吊空心页岩砖依照立面排列图就位。待空心页岩砖就位平衡并松开夹具后，即用垂球或托线板调整其垂直度，用拉线的方法检查其水平度。校正时可用人力轻微推动或用撬杠轻轻撬动空心页岩砖，烧结多空砖可用木锤敲击偏高处，镶砖补缺工作与安装坐砌紧密配合进行。竖向灰缝可用上浆法或加浆法填塞饱满，随后即通线砌筑墙体的中间部分。4）砌筑时的控制空心页岩砖的含水率。对空心页岩砖含水率控制在5%～8%，一般不需浇水砌筑。 5）砌墙前先拉水平线，在放墨线的位置上，按排列图从墙体转角处或定位空心页岩砖处开始砌筑，砌筑前应先清理基层，湿水后扫一道素水泥浆第一皮空心页岩砖下应铺满砂浆。6）空心页岩砖错缝砌筑，保证灰缝饱满。7）一次铺设砂浆的长度不超过800mm,铺浆后立即放置空心页岩砖，可用木锤敲击摆正、找平。8）砌体转角处要咬槎砌筑；纵横交接处未咬槎时设拉结措施。9）砌筑墙端地，空心页岩砖与框架柱面靠紧，填满砂浆，并将柱或墙上预留的拉结钢筋展平，砌入水平灰缝中。10）砌体上数第二皮采用封底空心页岩砖倒砌，或采用辅助实心小空心页岩砖砌筑。最上一皮隔日砌筑，即待下部砌体变形稳定后再砌上面一皮，采用辅助实心小空心页岩砖斜砌挤紧。11）墙体表面的平整度、垂直度、灰缝的均匀度及砂浆的饱满程度等，应参照有关施工规程执行并随时检查，校正所发现的偏差。（2）烧结多孔砖与混凝土柱相接多孔页岩砖与混凝土柱相接位置，可在主体结构施工时，预留2Φ6钢筋作拉结筋，拉结筋沿墙高的间距为500mm，两端伸入墙（柱）内各不少于1000mm或至洞边。预埋时将拉结钢筋的一端伸入墙内工柱内300mm，一端随封闭墙头的模板钉在一起，砌砖时将紧贴混凝土墙面的拉结钢筋凿出理直。（4）门窗洞与临时施工洞的砌筑与处理门窗洞口保证平直，门窗框与砌体间的空隙应用砂浆填实抹平。窗台上部铺设钢筋并以水泥砂浆抹平达到设计标高。砌筑门窗洞时，采用M5的砂浆或细石混凝土填实靠近门窗边的孔洞。门窗顶砌体，采用M5的砂浆，按设计标高将预制钢筋混凝土过梁牢固砌入。施工中如需设置临时施工洞口，其侧边离交接处墙面不应小于600mm，且顶部应设过梁。填砌施工洞口时所用砂浆等级应相应提高一级。（5）砌筑灰缝要求灰缝应横平竖直、砂浆饱满、均匀密实。砂浆饱满度：水平缝不低于90%；竖直缝不低于70%。应边砌边勾缝，不得出现暗缝，严禁出现透亮缝。灰缝厚度应均匀，一般应控制在8～12mm，水平灰缝厚度不得大于15mm,竖向灰缝宽度不得大于20mm。埋设的拉结钢筋和钢网片必须平埋于砂浆中。4、构造柱施工（1）根据规范要求，砌体的端部（无混凝土墙、柱时），以及转角、丁字接头和大于2500mm的门窗洞口两侧，必须加设构造柱及拉结筋；当墙长≥6m时，需每隔3m加设一根构造柱。构造柱纵筋上下必须锚入混凝土梁或板中≥350。构造柱浇筑前必须先砌墙，墙应砌成马牙槎。除注明外柱内竖向钢筋为4ф12，箍筋ф 6@200。（2）施工注意事项砌筑采用主规格多孔页岩砖为主，镶砖为次，多孔页岩砖错缝搭接，上下皮竖缝相互错开不小于多孔页岩砖长度的1/3，如不能满足时，在水平灰缝中设置2根直径6mm的钢筋网片，加筋长度不少于700mm。多孔页岩砖墙的转角处，应隔皮纵、横墙多孔页岩砖相互搭砌，多孔页岩砖墙的T字交接处，应使横墙多孔页岩砖隔皮端面露头。梁下多孔页岩砖砌筑时，应向砌筑面适量浇水。不同于密度和强度等级的梁不应混砌。多孔页岩砖也不得与其它砖、空心页岩砖混砌。但在墙底、墙顶及门窗洞口处局部采用烧结普通灰砂砖不视为混砌。表3.10砌体工程质量的允许偏差序号项目允许偏差（mm）检查方法1轴线位移10用经纬仪或拉线和尺2墙面垂直度5用吊线法或2m托线板3表面平整度82m长靠尺和塞尺4水平灰缝平直度(10m以内)10用10m长的线拉直检查5水平灰缝厚度(连续5块多孔页岩砖累计数)±10用尺检查6垂直灰缝厚度(连续5块多孔页岩砖累计数)±15用尺检查3.7.3.5脚手架工程脚手架是建筑施工中必不可少的施工设施，主体施工、砖墙砌筑、墙面抹灰、装饰和粉刷、结构构件安装等，都需要搭设脚手架，以便在其上进行施工操作，在其上和达量堆置施工用料和进行必要的短距离水平运输都是有所必要的要。脚手架虽然是随着工程进度而搭设，工程完毕就拆除，若脚手架选材不当，搭设得不牢固，不稳定，就会造成施工中的重大伤亡事故。因此，对脚手架的选型、构造、搭设方法等决不可疏忽大意。它对高处作业人员起防护起用，保证在其上和其周围地下操作人员的安全。 根据该工程的情况脚步手架选择如下：主体工程及装饰工程采用双排落地钢管脚手架。一、双排落地架搭设、使用1、架子基础回填土应分层夯实，分层厚度不大于250mm，回填所用土料应符合设计要求。搭架前，在搭架范围内铺设200mm厚连砂面并夯实，然后按架子立杆间距铺放面积不少于300mm×300mm砼垫块。砼垫块上口平水标高误差不大于50mm。2、架子构造搭架采用Φ48×3.5脚手架钢管和与之配套的扣件。钢管和扣件质量应符合《钢管脚手架扣件》(JGJ22-85)的技术标准。该工程双排外架按如下构造搭设：(1)架子立杆纵向间距1.5m，内、外立杆横向距离1.0m，内立杆距外墙面距离300mm。(2)步高：除首步架采用1.4m步高外，均按1.8m步高搭设，每步架均设通长扶手钢管和挡脚杆。(3)小横杆：间距同立杆，用扣件与立杆相连。(4)连墙杆：水平方向每6.0m设一个，竖向层层应与建筑物相连。(5)扫地杆：距地面(200~300mm)处连续设置。(6)剪刀撑：剪刀撑应随外架的搭设而同时搭设，剪刀撑与地面的夹角一般为450~600，剪刀撑应连续设置不得中断。(7)脚手板：脚手板采用50mm厚木架板，脚手板在架上应满铺，且应与小横杆固定。(8)安全网：为便于安全防护，在三楼面处设水平安全网，网内口边离墙不得大于15cm。网与网之间搭接牢固。转角必须搭牢、绑紧。在建筑物四周外架外侧用密目尼龙安全网封闭。（9）脚手板的铺设：结构施工时，作业层脚手板沿纵向满铺，做到严密、牢固、铺稳、铺实、铺平，不得50mm以上间隙。离开墙面35cm，严禁留长度为150mm的探头板。搭接铺设的脚手板，要求两块脚手板端头的搭接长度应不小于400mm，接头处必须在小横杆上。二、支撑体系：a.纵向支撑：为了增强脚手架的纵向稳定性和整体性，在脚手架纵向传力结构的外侧隔一定距离沿高度由下而上连续设。b.连墙拉杆的设置：连墙点的位置设置在与立杆和大横杆相交的节点处，离节点间距不宜大于30cm。在结构边梁上过中线位置预埋Φ48×3.5 钢管。短钢管两端分别用直角扣件与预埋钢管及大横杆相连。结构边梁上水平方向每3.6m设置一个，垂直方向每7.2m设置一个。三、脚手架的防护脚手架底部采用平板全封闭，屋面外脚手架满铺钢板网，架体与建筑物的空隙采用平网防护，底层和操作面外架设计挡脚板，挡脚板高度为180mm。脚手架外立面采用密目式绿色安全网，水平方向作业层按结构进度满铺钢筋网片脚手板，并搭设斜道。斜道脚手板的防滑条间距不应大于30cm。由于架体较高，需加设防雷击措施，具体方法是；在主体底层选定四个转角，将转角处的钢筋与脚手架连接。安全防护的设置：该工程在双排外架的外立杆内满挂2000目以上安全网，安全网与外架大横杆拴牢，拴平直。外架在操作面上设周转性架板，外架与外墙面向空隙，在楼层面处设水平安全网，以防止楼层内物体下落。3.7.4防水工程施工方案防水工程是整个工程重要的分部之一，施工质量的好坏直接关系到建筑物的使用功能。由此，本方案将以各个构造层的施工方法和防水施工技术措施为重点进行编制。3.7.4.1屋面防水（一）施工部署1、施工总体安排本工程屋面工程待主体封顶后，进行屋面施工。屋面施工总工期30天。2、施工队伍安排施工前将选用一支我公司内部具有类似工程经验专业队伍进行施工，防水工人数按工程进度体量动态安排，均持有上岗证。（二）原材料要求和堆放屋面原材料的质量是保证施工质量的前提，屋面施工前对材料质量进行严格的控制和管理，避免在工程中使用不合格产品。（三）屋面构造层施工1、找平层施工（1）施工工艺流程基层处理→打巴→嵌木条→抹水泥砂浆→拍压密实→二次压光→养护。（2）基层处理铺砂浆前，基层表面应清理干净并洒水润湿(保温层上施工找平层，不得洒水)，并根据排气道的位置安装分格条。（3）砂浆的铺设 1)砂浆的铺设由高到低，由远到近，用2m左右格条找平，待砂浆稍收后，用抹子压实抹平，砼终凝前，取出分隔条。2)基层与突出屋面结构连接处，以及基层转角处做成圆弧(R=50mm)。（4）找平层的养护找平层施工完毕12h后，洒水养护3d。3.7.4.2室内防水厨房、卫生间为丙烯酸脂防水涂料。（1）施工顺序：基层表面清理、修补→基层处理剂施工→节点附加层、增强处理→铺贴卷材防水层→质量检验。（2）基层的处理1）将基层表面的尘土、砂粒、砂浆硬块等杂物清扫干净。2）基层表面的突出物、砂浆疙瘩等应铲除，清理掉。对凹凸不平处，应用1:2的水泥砂浆修补，找顺平，对阴阳角、管道根部和水落口等部位认真修平，做成圆滑面，圆弧半径为50mm。3）基层含水率不得超过8-18%，现场采取干铺试验，在基层铺盖1m2卷材，静置3-5h，如卷材内侧无结露则认为基层基本干燥。4）施工前，应将分格缝清理干净，不得有异物和落水。本工程卫生间经常用水的部位，采用丙烯酸脂防水涂料。（二）厨房、卫生间施工工艺流程图砌筑砖墙、预埋水、电暗管接线盒→水管加压试验补墙洞及管线槽→墙上弹水平控制线→墙面打巴→安装上下水管道→堵管道→加压试验→地漏、卫生洁具安装→分两次浇灌管道缝→地漏处闭水试验→穿电线→安装门窗框→做地面找平层→丙烯酸防水涂料→闭水试验→做砂浆保护层。（三）上、下立管与结构板面相交处的处理卫生间地漏、上下水立管与结构板相交处是卫生间漏水的多发部位，施工防水层之前应特别处理好。（四）卫生间排水坡度的施工1、卫生间的楼地面标高设计应比室内地面低500mm。以地漏为中心向四周辐射冲筋，找好坡度(设计坡度5%)，用刮尺刮尺，抹而时，注意不留洼坑。2、水管工安装地漏时，应注意标高准确，宁可稍低，也不能超高。3、加强土建施工管道安装施工的配合，控制施工中中管变更，认真进行施工交底，做到一次留置正确。 3.7.5装饰施工方案3.7.5.1室内抹灰工程1、内墙面抹灰（1）工艺流程基层处理→打巴出柱→抹护角→润湿墙面→抹底层灰→抹中层灰→润湿墙面→抹罩面灰。（2）内墙抹灰施工要求1)按照基层表面平整垂直情况，进行吊垂直、套方找规矩。经检查后确定抹灰厚度，操作时先贴上灰饼再贴下灰饼，用靠尺找好垂直与平整。灰饼宜用1:3水泥砂浆做成5cm见方的形状。2)抹标筋：灰饼做好稍干后，用与抹灰层相同的砂浆冲筋，冲筋的间距为1.2～1.5m，标筋的宽与厚同灰饼。3)做护角：阳角处应做护角，护角应用1:2水泥砂浆，砂浆稍收干后用捋角器抹成小圆角，每侧宽度不小于5cm。4)抹底层、中层灰砖墙：冲完筋约2h左右就可以抹底灰，不要过早或过迟。先薄抹一层底子灰，接着分层分遍与冲筋抹平，用靠尺刮平找直，木抹子槎平、搓毛(底、中层灰平均厚度控制在13～15mm之内)。砼柱、梁面抹灰前进行凿毛，抹底灰前一天用水把砼面浇透，然后在砼墙湿润的情况下先刷水泥浆(内加胶水)一道，随刷随打底。其余同砖墙体底灰、中层灰(平均厚度控制在13mm以内)的施工方法。砼柱不冲筋而采用木条夹具控制抹灰厚度及平整度、垂直度。5)抹水泥砂浆罩面灰底层砂浆抹好后第二天先将墙面湿润后即可罩面，厚度控制在5～8mm之内。抹时先薄刮一道，使其与底灰抓牢，紧跟着抹第二遍，用靠尺刮平找直，用铁抹子压实压光。2、天棚抹灰（1）施工顺序：基层处理→弹天棚水平线→喷水润湿→刮砼界面剂→抹底层糙灰→抹中层糙灰→找平层检验→抹罩面灰。（2）施工要点1)楼板底面凹、凸不平面先修剔平，再清扫干净，在加气砼块墙体与钢筋砼梁接缝处加挂钢板网。2)弹天棚控制线 在靠近天棚的墙面上弹出水平线，作为抹灰厚度和阴角平直的控制线，同时拉线检查楼板底面平整度情况，对凹面较大的应划上记号作为刮糙灰重点加厚的目标，加厚层应分层找平，每层厚度不宜超过7mm。3)抹灰前一天将板底面浇水湿透。4)刮砼界面剂：将水灰比为1:4的砼界面处理剂调制成糊状，涂刮在楼板底面上，厚度2mm左右，待10～20分钟，即抹水泥砂浆找平层。该层代替人工凿毛工艺。5)刮糙抹灰涂层终凝以后接着抹水泥砂浆底糙灰，抹底糙要用力抹压，养护2～3d后抹找平层糙灰。6)抹中层糙灰(找平层糙灰)：抹灰前用喷雾器喷水润湿表面，接着用混合砂浆补局部低凹不平之处，隔一夜再用混合砂浆抹找平层，先用软刮尺刮平，再用木抹子搓平表面，梁和天棚的阴、阳角上，应用阴、阳角迟通直，使楞角方正、整齐、角度一致。7)找平层砂浆凝固后，用喷雾器喷水润湿，接着抹水泥砂浆罩面灰。3.7.5.2室内装饰工程水泥砂浆楼地面1）、工艺流程弹＋50CM水平线→清理基层→洒水润湿→刷素水泥浆一道→弹控制线→贴饼、冲筋→铺抹水泥砂浆→第一遍抹压→第二遍抹压→养护。2）、施工要点(1）、在面层施工前，沟槽、暗管等工程应先完工，经检查合格并交接验收后方可施工。（2）、基层处理：抹地面前应把基层清理干净，将水管、地漏口堵好，避免流入砂浆。（3）、检查作水泥砂浆地面的楼地面平整度，测定标高尺寸，再根据面层表面标高和排水坡度，确定铺灰的厚度，并在四周弹出控制线。（4）、根据已确定的标高控制线做灰饼标志。（5）、铺抹水泥砂浆：铺水泥砂浆前应均匀地刷一道水灰比为1∶0.5的素水泥浆粘合层，随即铺抹拌好的水泥砂浆，水泥砂浆必须拌和均匀，颜色一致。水泥砂浆应随铺随拍实，用木尺据两边冲筋标高刮平，刮时要从房间里面往外面刮到门口符合标高。刮好后，用木抹子搓平。 （6）、经第一遍抹压：在水泥砂浆初凝（收汗）后，应使用手铁板进行第一次抹压，使表面密实、平整、不露砂子、砂眼和抹纹，抹压后用2m靠尺检查平整度，并应修至符合要求为止。（7）、第二遍抹压：在水泥砂浆接近终凝期前，用手铁板做第二遍压实收光，做到表面密实、平整、无抹纹。第二遍抹压必须在水泥砂浆初凝前完成。（8）、第三遍抹压：当地面面层上人稍有脚印，而抹压不出现抹子印时，用铁抹子进行第三遍抹压，此时用力稍大，将抹子纹平压光，要求第三遍压在水泥终凝前完成。（9）、养护：抹压完后，用浇水或湿锯木灰末养护，养护时间不少于7天。在养护期内，不得上人使用。冬期施工，其施工环境温度就不低50C，并注意保温养护。3.7.5.3室外装饰工程本工程本次招标范围内外墙饰面主要为外墙水泥砂浆粘贴面砖、。（1）外墙面砖粘贴前，清理基层的浮灰、尘渣，浇水湿润找平层，同时，一面将面砖浸入水中30分钟取出晾干备用，一面从屋顶女儿墙面开始试贴砖样，将面砖组合方式、及灰缝控制严格，要求保证灰缝均匀。面砖试摆后，即可先贴水平方向竖向纵横线角，然后每3匹一隔弹线或挂线粘贴。粘贴用8厚1：0.15：2水泥石灰砂浆（掺水重比3-5%，107胶）要求大角与门垛处面砖相交处宜剖成450斜面，将楞角交接严密方正。凡洞口处均不宜先安装成品门窗以免损坏成品，可先将窗洞口四周边弹线后粘贴，将窗框位置留出，窗台部位做成斜坡以利排水。屋面局部有装饰色带，须注意分色。面砖在粘贴前必须进行统一清理，量规格、尺寸，选颜色，将有偏差的放在一边，最后统一使用。保证大面墙砖颜色一致，灰缝均匀。粘贴大面积时，须用铝合金靠尺边贴边检查，面砖的大平整度，灰缝的平直度等，以便及时调整。贴后即可用1：1水泥砂浆勾缝，用棉纱将片石擦试干净，并注意成品保护。3.8质量控制及保证措施3.8.1施工测量质量控制措施（一）建筑物的轴线、标高及结构的垂直度、平整度是确保主体结构质量的标准之一，为确保各分部分项工程达到优良标准，轴线测量工作应由专职的测量员，并采用符合要求精度高的仪器进行。（二）标高的控制1、±0.00以下标高采用水准仪引测，引测到基槽四壁的控制桩上，间距3～4mm，±0.00以上采用铅锤钢尺传递。 2、标高测量允许误差为：建筑物整个高度不超过±15mm；标高施工允许误差为：建筑物整个高度不超过30mm。（三）轴线的控制1、本工程±0.00以下轴线投测采取经纬仪投测，±0.00以上采用外控法测量方案。2、垂直度控制测量误差为：建筑物全高不超过±15mm，建筑物全高不超过±30mm。表3.11复核详细计划表序号复核内容施测班组复核人员1定位控制轴线测量组项目技术负责人、甲方代表2基础轴线测量组责任工长3基坑（槽）底标高测量组测量员4基础顶标高木工班测量员5每一竖向施工段顶标高测量组测量员6每一竖向施工段的轴线测量组测量员（土建项目经理）3.8.2结构工程施工质量控制3.8.2.1地基与基础的施工质量控制（一）基坑机械土方开挖接近基底设计标高时，在基坑底标高上部预留100mm土层，待下工序开挖前挖除，可以避免地基土暴露时间过长，（二）在基槽边设置牢固的龙门桩，砌筑前将轴线引至垫层上，墙身砌起后再及时将轴线引到砖墙上，砌筑时采取双面挂线，可防止基础墙体轴线位移。（三）基坑回填土的土料按要求选用场内粉质粘土施工方法、机械夯实、分层回填、并按要求做好土壤回填土试验。（附土方回填工程质量预控图3.3）。3.8.2.2砼工程的质量控制（一）砼质量的控制严格按《混凝土结构工程施工及验收规范》（GB50209-95）、《砼质量控制标准》GB50164-92执行。（二）试验室必须在施工前，根据检测的砂，石含水率调整砼施工配合比，如遇下雨或其它原因需调整用水量，由试验室调整，并出具调整通知单。 （三）砼必须严格执行商品砼施工配合比。浇筑前，应对其配合比和水灰比进行抽检，合格后方可使用。（四）严格控制水灰比，砼拌合物坍落度严格按30～50mm控制，每工作班至少测试两次，由试验室负责测试工作。（五）砼浇筑过程中现场值班砼工长必须24小时守候在施工现场上，严格控学习图纸和技术资料学习操作规程和质量标准确定回填方案测量仪器准备回填机械准备清理现场、作好排水清理基底杂物和草皮书面交底操作人员参加技术交底中间抽查自检施工回填分层控制厚度灰土拌合均匀消除大土块和生石灰块分层测量填土标高分层检验填土质量办理回填土隐蔽验收签证清理，现场文明施工质量评定执行验评标准室内：不少于10%自然间，但不少于2间，每间不少于2处，干密度取样数量：基坑每20-50平方米1组（每个基坑不少于1组）；基槽或管沟，每层按长度20-50平方米1组，室外填土每层按100-500平方米1组；场平每层400-900平方米1组，取样部位在每层压实后的下半部。资料整理回填土夯实，干密度试验记录自检记录质量评定记录施工记录隐蔽验收记录准备工作 图3.3土方回填工程质量预控图制砼拌合物质量。（六）砼浇筑前，检查支模架是牢固，架子扣件是否拧紧，浇筑时专人负责监控模板情况。（七）砼振捣人员必须是持证上岗，浇筑现场应由专业工长负责指挥。（八）砼浇筑前，应向气象台咨询天气情况，避开大风暴雨和高温天气浇筑砼，防止恶劣气候对砼质量产生不利影响。（九）执行浇筑许可证制度，各相关工序进行验收签字认可后方可进行浇筑。（十）浇筑施工缝的处理，将模板杂物清除干净，垫好垫块，充分湿润不得积水。（十一）浇筑砼时应设专人分区域监督砼振捣施工，并将砼振捣密实，以防止下料不均漏振。浇捣人员应随时注意钢筋的位置和保护层的厚度，并设专人负责检查钢筋、模板、支架、预埋件和预留孔等是否移动，如发现变形或位移时应立即修整。（十二）砼浇筑应连续进行，如必须间歇，其间歇时间应尽量缩短，并应在前层砼凝结之前将上层砼浇筑完毕。（十三）砼浇筑前应注意天气预报信息，避开雨天，若在浇筑时下雨，除停浇筑砼外，一是用塑料薄膜遮盖已浇筑好的砼，二是将施工缝留于规范规程允许的部位。（十四）对于钢筋密集的节点处，采用同标号细石砼浇筑，振捣采用3cm振动棒振动，可杜绝孔洞。（十五）加强关键部位的振捣，如：柱底脚、节点核心区（附砼工程的质量预控图3.4）。3.8.2.3钢筋工程质量控制措施（一）钢筋制作安装由专职钢筋工长监督施工，由内业和质检员复核检查，对关键部位（如砼柱加密的区域，梁、柱钢筋的锚固长度及搭接长度），特别注意核查。（二）钢筋焊接操作工应持证上岗，在正式焊接前先试焊，焊件合格后方可施焊。所有焊接钢筋应按规范要求进行取样试验。砼浇筑时分部位按规范要求制作试块，进行试验。 （三）绑扎好的钢筋必须由专业工程师、内业技术员和质安员三方检查，保证达到质量要求，特别是梁柱关键部位用箍焊牢，使柱主筋不致移动变形，板筋分线后接通线绑扎，并及时办理好隐蔽验收记录，为防止浇筑砼时施工人员对钢筋的踩踏，模板浇筑砼时采用自制的活动跑道。（附钢筋工程质量预控图3.5）学习图纸和技术资料学习操作规程和质量标准材料准备出具合格证申请砼配合比准备试模和坍落度筒模板、钢筋、砼工序交接检查脚手架及道路书面交底操作人员参加技术交底砼试件的预留1、每工作班不少于一组；2、每拌制100m3砼不少于一组；3、每一楼层现浇砼不少于一组。申请浇灌命令命令岗位分工、操作挂牌木工、钢筋工跟班保证质量执行重量比根据情况调整配合比标准养护试块准备工作制订保证砼质量措施检查脚手架及道路克服各工序弊病的处理措施隐蔽检查、专业会签按时覆盖根据测温数据、确定浇水养护1、按梁柱的件数，各抽查10%。且不少于3件。2、墙、板按有代表性间抽板10%，墙每4m3为一个检查层，每面为1处，板每开间一处，且不少于3年。按时验评标准不合格处理（返工）浇筑砼质量评定材料合格证试块报告单自检记录质量评定记录砼浇灌命令砼施工记录测温记录资料整理砼养护 图3.4砼工程的质量预控图 学习图纸和的技术资料学习操作规程和质量标准施工准备钢材合格证、有疑问复验检查脚手架、脚手板制订与审核钢筋配料表书面交底钢筋、模板工序交接检查技术交底钢筋下料成型按不同型号挂牌操作人员参加现场绑扎钢筋中间抽查自检钢筋、混凝土工序交接检查浇灌混凝土、留人看钢筋质量评定执行验评标准办理隐蔽验收签证手续梁、柱、墙板抽查10%，但不少于3件；不合格的处理（返工）资料整理清理现场文明施工钢筋合格证钢筋代用单自检记录隐蔽验收记录质量评定记录施工记录事故处理记录图3.5钢筋工程质量预控 3.8.2.4模板工程的质量控制措施（一）施工前，在模板面板和支承确定情况下，对模板支承体系进行设计，使其满足在施工静载和活载作用下不发生支承材料破坏；其支承体系变形也在容许变形范围内。（二）模板工程质量是砼构件位置外观几何尺寸准确的保证。所有模板安装后应由分项工长和质检员检查轴线位置、标高、尺寸是否正确，支承架是否稳定可靠。由质检员抽查复核合格后，方可进入下道工序施工。（三）为防止混凝土跑浆，对于钢模板一定要检修后才用于支模，对于板的底模板缝采用厚胶纸带粘结，木模的拼缝符合有关规范标准。（四）为防止柱子砼出现蜂窝及露筋现象。柱子浇筑高度>3m时，在柱子中部开设门子板，浇筑采取每下料50cm浇捣一次，为消防层与层的接缝，要求振捣时插入下层5cm。（六）为确保现浇砼的支模几何尺寸准确，采取如下措施：1、支模前，校正柱子主筋，在圈梁上、下口20cm焊制定型钢筋。2、支圈梁侧模时，采用钢筋支在圈梁上部侧模内，其长度与梁宽相同，钢筋棍支撑间距1.5m。（附模板工程质量预控图3.6）3.8.3装饰工程各分项工程的质量控制措施3.8.3.1施工组织措施（一）装饰工程质量是决定工程完工后，外观感觉好坏的最直接因素。因此应在大面积施工前做好样板墙、样板件，协同建设单位、设计单位确定装饰材料的品牌、颜色、规格。（二）施工以样板为标准，根据施工工艺和操作规程，对工程不同部位的装饰制定实施细则，由专业工长做技术交底，以优良工程标准进行施工操作。（三）装饰施工前按照公司质量管理体系的模式要建立健全项目的质量管理体系，强化质量意识，建立严格的质量岗位责任制，将质量控制管理工作落实到每个作业工人贯穿到每一道施工工序。3.8.3.2装饰工程材料保证措施（一）装饰所用砂、石、水泥应符合设计和规范要求。（二）装饰面层材料应满足设计、甲方的要求，涂料应为同批出厂产品。3.8.3.3装饰工程技术控制措施（一）装饰工程质量应从基层施工抓起，地坪、墙面、天棚抹灰等泥作工程应 学习图纸和技术资料学习操作规程和质量标准施工准备模板选择平整钢模板模板涂隔离剂与钢筋工序交换检查脚手架、脚手板书面交底操作人员参加技术交底底部标高，中心线、断面尺尺寸放线中间抽查自检支模钢筋、模板工序交接检查浇灌混凝土、留人看钢筋执行验评标准不合格的处理（返工）质量评定接梁、柱、墙板的件数，各抽查10%，但均不少于3件；按强度曲线确定拆模时间注意保护棱角拆模清理现场文明施工自检记录质量评定记录资料整理施工记录图3.6模板工程质量预控图 抓住操平吊线、打巴贴饼、清理润湿基层、分层抹灰等操作环节的监督、检查，使基层粘结牢实，无空鼓裂纹、表面平整、垂直、微毛清爽，这是保证装饰面层质量的基础。（二）按设计要求，不同的面层材料按各自的施工工艺要求进行施工，水泥砂浆抹面应分层进行，严格控制抹灰厚度，阴、阳角线条用专制工具刮顺直。（三）室内抹灰及阴阳角处理措施初装抹灰内墙面常见的通病有：大面平整度差，阳角掉角现象普遍，阴角不够方正与顺直，易出现风裂，个别还产生爆灰等现象。该工程拟在工艺上进行以下改进：1、重视原材料的质量，充分保证灰膏的熟化时间，一般不少于30d。2、重视底糙的质量，在底糙施工过程中，先在墙面设置标筋，阳角采取与糙面平的第1次水泥砂浆护角，然后分层赶糙；严格控制每层厚度，要求做到大面细而平，阴阳角用阴阳角尺处理方正、顺直。3、在阳角处采用2次护角，然后上面层，并控制好每遍的收光时间。在收光完成后对阴阳角用阴阳角尺再作一次精处理，这样可大大改善阳角掉角和阴角不顺直等现象，阴阳角经过二次处理后观感效果比较理想。4、在粘土墙体与砼面交界处大面抹灰前先抹一道过渡层，过渡层宽10cm，能有效的防止墙面抹灰层开裂。3.8.4防水工程质量控制措施（一）组织措施屋面施工时，指派专业工长负责，防水作业班组选用我公司专业防水施工队伍进行施工，并建立好防水施工作业管理制度及岗位责任制，把责任落实到每个人头。（二）材料质量控制措施屋面材料质量是保证施工质量的前提，屋面施工前一定要对原材料质量进行严格的控制和管理，避免在工程中使用不合格产品。1、用于本工程屋面的水泥选用425#普通硅酸盐水泥或矿渣硅酸盐水泥，要求新鲜，无结块。砂选用中砂，含泥量不得超过3%，有机杂质含量不大于0.5%级，级配要良好，空隙率要小。2、保温材料根据甲方或设计要求，选用发泡聚氯酯保温防水层，其外形整齐，无断裂，其厚度的允许偏差为±2mm。其质量密度不大于120ks/m3，抗压强度不低于0.4N/mm2。3、用于本工程的防水材料必须具有出厂合格证，并按规定进行现场取样送检，合格后方能使用。 4、防水材料应妥善贮存和保管。贮存在室内通风干燥处，不同组份严禁混存。5、屋面工程中使用的材料均应经建设单位现场代表，现场监理工程师，现场见证抽样送检合格后方能使用。（三）技术措施采取行之有效的技术措施，是保证屋面施工质量的关键，屋面各构造层施工时必须对质量进行严格控制。1、防水保温工程施工时技术措施（1）防水保温工程施工控制，应严格按照有关标准选择材料，密度不得过大，加强保管和处理，以保证保温防水层质量，不符合规范要求的材料不得使用。（2）防水保温层粘贴的上下接缝应错开，板块材料粘贴时，应满涂胶结材料，以保证防水层的质量和使用寿命。（3）防水保温工程施工应采取措施掌握好铺设厚度，认真进行操作，根据设计坡度和排水方向，拉线设标志点，根据标志点铺设保温防水层，防止材料铺设时移动堆积，找坡不匀或压实。2、防水找平层施工的技术措施（1）找平层抹压时应注意防止漏压，当砂浆稠度较大时，应撤同强度级较干稠干砂灰抹压，不得撒干水泥，以防起皮。（2）施工中应注意严格控制稠度，砂浆拌合不能过稀，操作时应注意抹压遍数不能过少或过多，养护不能过早或过晚，不能过早上人以防出现起砂现象。（3）抹找平层时，基层必须干净，过于光滑的应凿毛，并充分湿润；涂刷素水泥浆应稠浆后再涂刷，不得撒水泥后用水冲浆，并做到随刷水泥浆随铺砂浆，按要求遍数抹压，防止漏压，以避免找平层出现空鼓和开裂。（4）抹找平层冲筋时应注意找冷泛水，或在铺灰时用木杠找出泛水，铺灰厚度按冲筋刮平顺，以防止出现倒泛水。3、卷材防水层质量控制措施（1）卷材防水层施工前应由项目主任工程师组织工长和防水作业人员认真熟悉图纸，给工人进行详尽的技术交底，并单独编制屋面防水专题施工方案。（2）卷材防水施工前一定要将基层表面的尘土、砂粒、砂浆硬块等杂物彻底清理干净，并用干净的湿布揩擦一次。对凹凸不平处，应用高强度等级水泥砂浆修补，找顺平。对阴阳角、管道根部和管道水落口部位应认真修平，做成半径为100mm的光滑圆弧面。（3）卷材防水层卷材铺贴前应根据卷材的长度和宽度定位，弹好线后试铺，符合后再大面积铺贴。 （4）卷材铺贴的方向应由下向上铺贴，搭接处应相互错开，搭接的长度短边不小于100mm，长边不得小于80mm。（5）施工中由于基层潮湿，找平层未干，含水率过大，常使卷材空鼓，形成鼓泡。操作时要注意基层清理干净，控制好基层含水率，接缝处应认真操作，使其粘结牢固。（6）防水施工必须在干燥的环境下施工，不得在大风、雨天施工。（7）涂刷卷材防水时要先做垂直面，后做平面，阴角处不要拉伸过大，以免干后造成空鼓。（8）卷材铺贴后，要认真检查，发现空鼓、皱折、针孔及粘贴不牢等质量问题，应及时修补。修补方法是用剪刀将其刺破，展平接头和边缘，再增补一道防水层。（9）细部处理措施3.9安全文明施工本工程安全文明控制的重点，在于以下几方面，基础结构阶段，建筑施工高空作业，垂直运输机械，施工现场临时用电及周边防护等方面，针对以上重点采取如下安全文明控制措施。3.9.1安全目标杜绝重大伤亡事故，月轻伤率控制在2‰以内，建立以项目经理为组长，项目幅经理为副组长的现场治安管理小组，与业主方挂钩，并负责治安消防的日常工作，争创“安全施工标准化现场”。3.9.2组织管理措施（一）安全管理工作在施工现场中是十分重要的，管理不善是造成安全事故的主要因素。因此，项目经理为项目第一安全负责人，下设二名专职安全员及数名兼职安全员，组成安全管理小组，形成现场管理网络，制定了各级人员安全责任制，责任到位，定期检查，及时整改。（二）建立项目安全管理体系，认真贯彻实施建设部JGJ59-99建筑施工安全检查标准；建设工程JGJ46-88施工现场临时用电安全规范；JGJ80-91建筑施工高处作业安全技术规范。（三）在施工中认真执行“安全第一、预防为主”的方针，结合本工程具体情况，制定严密的安全管理制度，以保证安全生产。（四）建立以公司挂帅，各职能部门负责人组成公司安全领导小组，监督施工中安全防范措施的实施。 3.9.3建立严密的安全施工制度（一）层层落实安全责任制施工现场逐级建立安全生产岗位责任制，明确从项目经理到各班组长组成的责任制形成“一级抓一级，一环扣一环，并对上一级、上一环负责”的管理网络。哪一级出现问题就追究哪一级管理人员的责任，促使责任制有效扎实地落实到各工种、各工序、各班组中，形成共抓共管的氛围。（二）编制安全技术措施制度1、施工中采取的任何安全措施，都应编制具有针对性的安全交底方案，同时按程序批准后，方能组织实施。2、采用新技术、新工艺、新材料、新设备时，必须制定相应的有针对性的安全技术措施，并付诸实施。（三）定期检查与跟踪相结合的检查制度公司定期或不定期的组织安全生产大检查，着重检查安全生产的组织措施、技术措施、安全防护的落实情况，指导安全生产活动的开展，解决安全生产中的问题。公司对项目每月组织一次安全检查，具体落实有关安全生产的制度、措施。并解决安全生产中出现的问题，对安全事故隐患采取有效的预防措施。施工项目设立安全管理小组，实行现场领导值班制度，时刻把安全生产管理工作放在首位，每天跟班巡回检查，及时发现和消除事故隐患，边查边改，制止违章作业和违纪行为。检查重点围绕高空作业、电气线路、机械伤人等事故，检查中发现问题和隐患，必须立即整改，确保安全施工，并作好书面记录和签字。安全检查活动应做好记录，并执行书面整改通知单制度，对提出的问题应及时整改，同时对整改的问题相应作好记录。实行安全文明施工交接制度，每道工序完成之后，由安全员、工长及下道工序施工班组进行联合验收，符合安全文明施工要求后，办理交接手续，如不符合要求，将追究工长和施工班组的责任，除了要求立即整改外，还将视情节轻重进行处罚。（四）坚持执行安全技术交底措施分部工程施工前应由项目安全责任人对全体施工人员进行施工安全技术交底，分项工程或每个工种施工前由专职安全员对班组作业人员进行书面的施工安全交底，班组每个人员履行签字手续后方可进行作业。（五）坚持安全教育制度1、对新入场的工人进行严格的“三级”安全教育，对应熟知的安全技术操作规程，进行考核，不合格者不能上岗。2、经常组织班组学习安全技术操作规程，教育工人不违章作业和不得有违纪行为。提高职工自我保护意识。 3、项目部每周一上午开一次安全例会，由生产副经理主持，专职安全员讲解本周安全文明施工方面的注意事项。4、班组每天在班前召开安全会，并切实搞好班组“三上岗”活动记录。（六）坚持上岗证制度所有施工人员应持证上岗，特种作业人员应持特殊作业证，方可进行现场压证作业。（七）坚持准用证制度施工现场的外架、龙门架、塔吊、机械设备、临时电气线路均应组织相关人员进行检查验收，合格签字后方准挂牌投入使用。（八）坚持“安全三宝”使用制度进入施工现场必须戴好合格的安全帽，坚持使用安全三宝，禁止穿半高跟、高跟鞋或拖鞋进入现场。现场指挥、质量、安全等检查人员须戴明显的袖章或标志，危险施工区域挂警示灯。施工现场必须悬挂醒目的安全标语和安全色标，实行全封闭管理，设立门卫，严禁非施工人员进入现场。3.9.4安全生产的技术措施（一）基础结构施工阶段的安全防护基础结构施工中，对挖土、运输、模板、钢筋、砼等各项作业，都应按相应作业必要的安全技术要求，认真制定安全技术措施并加以执行，此处仅就本工程基坑施工特点，提出一些技术安全措施。1、实行作业令制度每项作业的开工，必须认真检查是否按施工组织设计的相关措施落实，并由执行者人在准备工作完成后提出开工申请，经监督部门再由主管人员审查批准开工，以防止准备工作和配合条件缺陷而造成事故。2、基坑上口的安全防护（1）基坑挖土前，应向业主方索取施工现场内地下管网图。在可能情况下将其暴露，中以支承措施，保证其变形在许可限度之内。（2）基坑周围1.5m范围内，严禁堆放材料和土方，车辆进出场，设专人指挥，按规定路线行驶。3、坑内作业的安全措施（1）挖土必须严格按照施工组织设计规定的程序进行，每层挖土前认真检查坑型和支撑的可靠性，并在整个施工过程中测试和检查。（2）基坑每挖深一层，上部坑壁及支撑上的零星杂物必须清理干净，并派专人清理。 （3）基础结构连续施工，坑内照明采用36V低压照明，其走向施工前专门设计，其线路架设于脚手架木横担上。并夜设红灯警示，专人值班负责安全。（二）结构施工中的安全措施1、安装模板时，按照先后顺序安装，边固定、边检查、边支撑。支撑系统未固定稳定前，不准上人操作，更不允许在梁底模上行走或堆放重物及其它工具。2、装拆模板时，应上下有接应，传递模板和扣件，拆卸完后方可停歇，严禁任意往下投掷，所有工具应装好在工具袋内或拴牢在身上，拆下连接件或材料，应放置在安全可靠处，严禁乱堆乱放，防止坠落伤人。3、所有悬挑构件，在施工过程中均需加设支撑，待施工完毕后或现浇砼强度达到100%时才拆除，同时应严格控制各层搅出部位的施工荷载。（三）高空作业的安全控制措施1、在作业区划出禁区，设置围栏，禁止行人、闲人通行闯入。2、外架应挂设合格的密目安全网，操作层必须满铺架板并绑扎牢固，紧靠操作层下面必须设水平兜网。外架立面用密目安全网全封闭，搭拆脚手架时，除应有针对性的书面安全交底外还必须有专人监护。3、高空作业人员必须按规定路线行走，禁止在没有防护设施的情况下，沿脚手架、支撑等处攀登或行走。4、高空作业处配备足够的照明设备和避雷设施。5、高空作业所需的料具、设备等，必须根据施工进度随用随运，禁止堆积。休息平台等悬挑结构处，不得堆放料具和杂物。6、高空作业的料具堆放平稳，工具应随时放入工具袋内，严禁乱堆乱放，在高处作业时严禁抛扔材料、工具、物件。（四）洞口、临边处的安全控制措施普通门架、出入口通道的上方搭设水平防护棚。防护棚上面满铺架板，棚边设置1m高的立边挡板，再在立杆上面满挂安全网。门架每层进出口设金属活动门。（五）施工现场临时用电安全防护1、临时用电按现场用电的有关规定敷设，经验收合格后方能使用，并对现场线路、设施每周检查一次，发现隐患及时整改。2、配电线路按规定架设整齐，架空线采用绝缘导线，室内、外线路均与施工机具、车辆及行人保持安全距离，否则要采取防护措施。3、配电系统采取分级配电，各类配电箱、开关箱外涂安全色标，统一编号，停止使用的配电箱应切断电源、箱门上锁。4、各类电气设备和电力施工机具的金属外壳、金属支架和底座按规定采用可靠的接零或接地保护，各大型设施按规定装设避雷装置。 5、电焊机上要有防雨盖，下有防潮垫。一、二次电源接头处要有防护装置，二次线使用接线柱，一次电源采用橡套电缆，或穿塑料软管，长度不大于5m。（六）施工机械安全措施1、施工机械进场必须搭棚。做到上有盖、下有垫，机械用水、排水排污必须通畅，所有安全装置齐全有效，配电箱门配锁。机械旁必须有安全操作牌，电气设备搭设符合安全操作规程，杜绝安全事故发生。2、垂直运输的普通门架及架子安装好后，经有关部门检查验收合格后方可使用，并要设置避雷装置。3、所有机械必须由机操人员操作，机操人员必须是经过培训合格，持证上岗。（七）建筑物周边防护措施主体施工期间建筑物外架四周用竹笆和聚乙烯绿色防火安全网封闭，操作层上设1m高挡脚板，并在操作层与非操作层设水平隔断。为减少噪音，在安全网四周挂彩条布。（八）消防及防雷措施1、消防措施（1）防火工作是一项重要的安全预防工作，必须按照《中华人民共和国消防条例》规定，在现场内建立健全防火管理制度并严格执行，实行经常性的防火意识教育，设置数量足够且符合规范的消防器材，并保持完好的备用状态。（2）现场水源应满足消防用水要求，形成供水系统，如现有供水管网，不满足消防要求流量，现场设消防栓。（3）注意电器防火，禁止线路长期超负荷运行，严禁用铜线代替保险丝，不准使用电炉和大灯泡，在易燃易爆的地方，线路连接更应注意符合施工用电要求，避免产生电火花。2、避雷措施（1）所有垂直运输机械必须配备防雷装置，并需要通过机械安全防护检查合格后，才能使用。（2）主体施工的防雷措施，按设计要求利用主体结构柱内主筋作防雷引下线，与基础钢筋网、主筋彼此焊接，所有框架梁和柱交叉处应有两根主筋彼此焊接。柱内伸出一根主筋与避雷线焊接。（3）脚手架按规定设置防雷装置，架体四周连通，应与角柱主筋连通，作防雷引下线。 结论本次毕业设计历时一个学期，通过指导老师的悉心授教和同学通力合作，使我按时按量地完成了老师规定的设计任务。我认真完成了以下内容：建筑施工图、结构施工图、手算一榀框架的结构计算书、手绘一榀框架和基础的配筋图、编写施工组织设计书以及施工进度计划网络图、施工平面布置图。这次设计使我重新温习了大学四年所学的专业基础知识，并研读了与设计有关的规范，熟悉了它们的使用，基本掌握了规范的使用环境条件。另外，通过本次设计，我对CAD、天正、PKPM、梦龙、项目管理等专业软件的操作更加熟练自如，这将有利于我以后的设计工作。经历本次毕业设计，不仅使我加深了对专业知识的理解和运用，同时也学到了其它相关方面的知识。这是我第一次将大学所学理论知识系统完整地与实际设计相结合。期间也不免出现了各种问题：比如实践经验不足、相关的设计常规不了解和设计逻辑连贯性差等，缺乏一个系统整体的概念，但是在老师的指导和同学的探讨中都基本得到解决。在艰辛的设计过程中我同样收获了许多，不仅仅是专业学习方面的，对个人的素质都有了提高。我真正懂得了作为一名土木工程师，不仅要有过硬的专业技能，还要有高度的责任感和能吃苦耐劳的工作精神。虽然设计的过程中我们遇到了一些困难和挫折，但对即将步入社会的我们而言这绝对是一次难得的锻炼机会。 参考文献[1]沈蒲生.混凝土结构设计[M].北京：高等教育出版社，2005:18-26,197-215.[2]GB50009-2001，建筑结构荷载规范[S]．北京：中国建筑工业出版社，2002.[3]沈蒲生.混凝土设计原理[M].北京：高等教育出版社,2005:132-158.[4]朱炳.建筑结构设计规范应用图解手册[M].北京：中国建筑工业出版社，2005:58-62,118.[5]03G101-1，混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架剪力墙、框支剪力墙结构）[S].北京：中国建筑标准设计研究所出版,2003.[6]陈文琪，罗国强，邓铁军.房屋建筑工程毕业设计指南[M].长沙：湖南科学技术出版社，1996：110-155.[7]GB50010-2002，混凝土结构设计规范[S].北京：中国建筑工业出版社，2002.[8]赵明华.土力学与基础工程[M].武汉：武汉理工大学出版社，2000:179-184.[9]朱保良.直线·圆旋楼梯结构配筋设计手册[M].安徽科学技术出版社，1998:35.[10]应惠清.土木工程施工[M].上海：同济大学出版社，2004：25-69.[11]GB50003-2001，砌体结构设计规范[S].北京：中国建筑工业出版社，2002.[12]混凝土结构计算图表（中南建筑设计院）[S].北京：中国建筑工业出版社，2002.[13]03G101-2，混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）[S].北京：中国建筑标准设计研究所出版,2003.[14]杨志勇，董晓峰.工民建专业毕业设计手册[M].武汉：武汉工业大学出版社,2004:26-34，69-35，252-288.[15]JINEnping.Problemanalysisonmulti-layerframeconstructioninsteelandconcrete［J］．SichuanBuildingScience，2007，18（06）：13-22． 致谢随着毕业设计的结束，大学四年的学习就快结束了。在校期间我不仅学到了完善的专业知识，自己各方面的能力也得到了很好的锻炼，在这要感谢学校给我学习的机会，感谢老师对我的辛勤培育。在本次毕业设计的过程中笔者得到了胡忠恒老师、刘方成老师的悉心指导，使我的毕业设计能够顺利地完成。在我有设计方面的问题时他们总是不厌其烦，耐心地给我讲解，另外生活和工作上也得到两位导师的鼎立帮助。特别是胡忠恒老师，他平日里工作繁多，但在我做毕业设计的每个阶段，从结构设计一开始到毕业答辩之前这段时间里都给予了我悉心的指导和帮助。我的设计较为复杂烦琐，但是蒋老师仍然细心地给我纠正图纸和计算书中的错误。所以在此我首先要对老师表示衷心的感谢。另外还要感谢蒋隆敏老师，她曾经、现在、或许将来都还会一直帮助我的老师，所以在此我真心的感谢各位老师，并且祝你们身体健康，合家欢乐，工作顺利！感谢各位专业老师，你们渊博的知识、严谨的治学态度、宽容的学术胸襟和诚恳的为人作风都是我学习和工作的榜样，你们循循善诱的教导和不拘一格的思路给予我无尽的启迪。在论文即将完成之际，我的心情无法平静，从开始进入课题到论文的顺利完成，有多少可敬的老师、同学、朋友给了我无言的帮助，在这里请接受我诚挚的谢意！最后我想说：今天我以母校为荣，明天母校将以我为荣！学生签名：日期：袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈'
