华阳轻钢结构单层厂房设计-毕业设计计算书

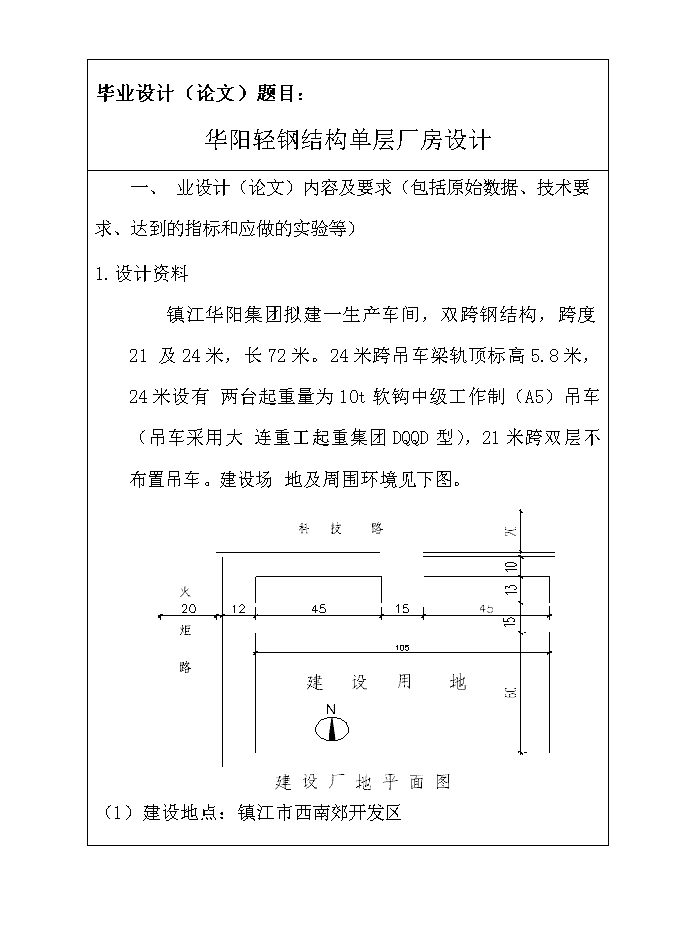

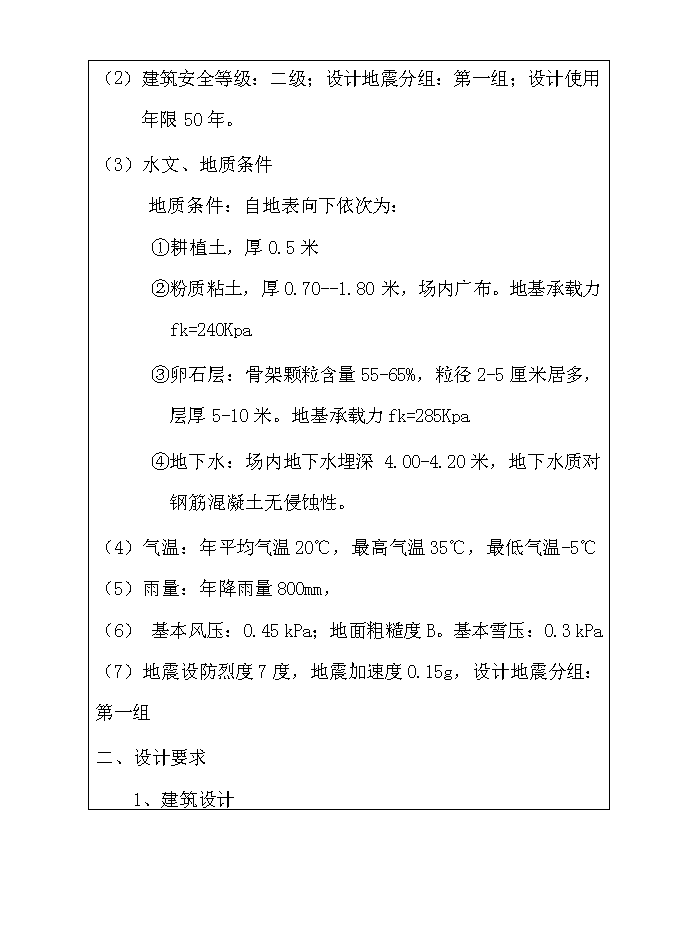

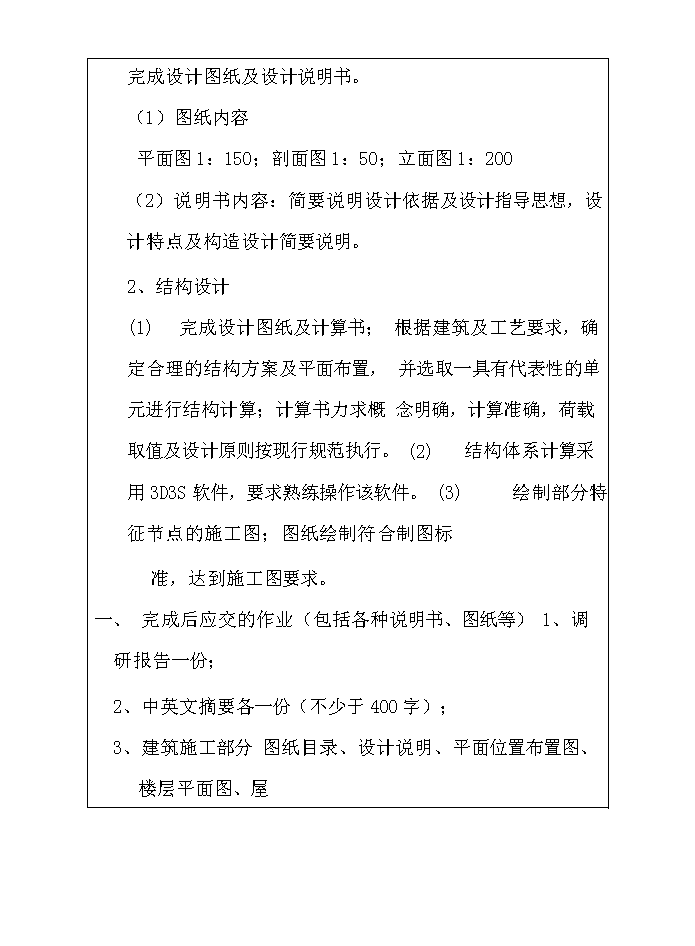

'毕业设计（论文）题目：华阳轻钢结构单层厂房设计一、业设计（论文）内容及要求（包括原始数据、技术要求、达到的指标和应做的实验等）1.设计资料镇江华阳集团拟建一生产车间，双跨钢结构，跨度21及24米，长72米。24米跨吊车梁轨顶标高5.8米，24米设有两台起重量为10t软钩中级工作制（A5）吊车（吊车采用大连重工起重集团DQQD型），21米跨双层不布置吊车。建设场地及周围环境见下图。（1）建设地点：镇江市西南郊开发区 （2）建筑安全等级：二级；设计地震分组：第一组；设计使用年限50年。（3）水文、地质条件地质条件：自地表向下依次为：①耕植土，厚0.5米②粉质粘土，厚0.70--1.80米，场内广布。地基承载力fk=240Kpa③卵石层：骨架颗粒含量55-65%，粒径2-5厘米居多，层厚5-10米。地基承载力fk=285Kpa④地下水：场内地下水埋深4.00-4.20米，地下水质对钢筋混凝土无侵蚀性。（4）气温：年平均气温20℃，最高气温35℃，最低气温-5℃（5）雨量：年降雨量800mm，（6）基本风压：0.45kPa；地面粗糙度B。基本雪压：0.3kPa（7）地震设防烈度7度，地震加速度0.15g，设计地震分组：第一组二、设计要求1、建筑设计 完成设计图纸及设计说明书。（1）图纸内容平面图1：150；剖面图1：50；立面图1：200（2）说明书内容：简要说明设计依据及设计指导思想，设计特点及构造设计简要说明。2、结构设计(1)完成设计图纸及计算书；根据建筑及工艺要求，确定合理的结构方案及平面布置，并选取一具有代表性的单元进行结构计算；计算书力求概念明确，计算准确，荷载取值及设计原则按现行规范执行。(2)结构体系计算采用3D3S软件，要求熟练操作该软件。(3)绘制部分特征节点的施工图；图纸绘制符合制图标准，达到施工图要求。一、完成后应交的作业（包括各种说明书、图纸等）1、调研报告一份；2、中英文摘要各一份（不少于400字）；3、建筑施工部分图纸目录、设计说明、平面位置布置图、楼层平面图、屋 顶平面图、立面图、剖面图、节点大样图。设计说明应着重表达自己的设计意图，满足使用功能要求的措施，采用新材料、新技术；4、结构计算部分根据建筑及工艺要求，确定合理的结构方案及平面布置，并选取一具有代表性的单元进行结构计算；计算书力求概念明确，计算准确，荷载取值及设计原则按现行规范执行；5、结构施工图部分基础结构布置图、基础详图、柱结构布置平面图、柱间支撑平面布置图、吊车梁结构布置平面图、水平支撑平面布置图、檩条{拉条}结构布置平面图、墙体檩条布置图、吊车梁详图、立面结构图、屋顶结构平面图、节点详图、钢屋架安装示意图、结构设计说明。6、外文资料翻译一份，不少于4000字。 四、完成日期及进度自2005年4月4日起值至2005年6月24日止进度安排：1．调研，收集并消化资料，开题报告。1.5周2．建筑方案设计及建筑施工图绘制2周3．结构计算4周4．结构施工图绘制3.5周5．总结、校对0.5周6．答辩0.5周五、同组设计者： 六、主要参考资料（包括书刊名称、出版年月等）:1、《轻型钢结构设计指南》中国建筑工业出版社20012、《轻型钢结构设计手册》中国建筑工业出版社20013、《钢结构设计基本原理》中国建筑工业出版社20014、《钢结构——原理与设计》中国建筑工业出版社19935、《门式刚架轻型房屋钢结构技术规程》CECS102：20026、《冷弯薄壁型钢结构技术规范》GB50018-20027、《钢结构设计规范》GB50017-2003七、专家或同行对本课题的评价意见（由专家或同行填写，包括对选题、难度、份量、综合训练情况、创新能力培养等的意见）评审人：系（教研室）主任：（签字）年月日学院（系）领导：（签字）年月日 华阳集团轻钢结构厂房设计江苏科技大学毕业设计（论文）开题报告学号0140102105姓名曹兆辉指导教师王林设计（论文）题目华阳集团轻钢结构厂房设计选题意义`研究现状及存在问题相对与其他结构，钢结构具有轻质高强、塑性韧性好、安全可靠、工业化程度高、施工速度快等优点。更具有在"高、大、轻"三个方面发展的独特优势。最近在我国建筑工程领域中已经出现了产品结构调整，长期以来混凝土和砌体结构一统天下的局面正在发生变化，钢结构以其自身的优越性引起业内关注，已经在工程中得到合理的、迅速的应用。轻钢结构是近十年来发展最快的领域，轻钢住宅的研究开发已在各地试点，是轻钢发展的一个重要方向；而目前轻钢在我国应用最广的还是工业厂房。但与国外相比，我国钢结构建筑的发展相对滞后，目前我国建筑设计界普遍存在着对钢结构建筑认识不足，观念落后；对钢结构体系积极性不高，管理跟不上等问题。这些都阻碍着钢结构建筑在我国的发展。尽管目前还存在着种种不尽人意或有待提高的方面，但钢结构的发展潜力巨大，前景广阔。我国20年来的改革开放和经济发展，已经为钢结构体系的应用创造极为有利的发展环境。—I— 华阳集团轻钢结构厂房设计研究目标和内容通过本毕业设计总结在校期间的学习成果，从中学习、掌握和提高综合应用所学的理论知识进行分析问题和解决工程实际问题的能力；深入掌握房屋建筑钢结构设计规范的设计原理和方法；可以进行专业外文资料的翻译，并能熟练运用AutoCAD、3D3S、STS等制图和设计软件，达到能够独立依照国家相关规范设计的目的。本设计将对镇江华阳集团一拟建生产车间的建筑进行建筑设计和结构设计，包括整理计算书和绘制结构施工图。研究方法`步骤和措施等˚主要根据理论基础进行结构和构件设计，依靠计算机辅助校核，设计简单步骤和设计思路：一、建筑外型和功能设计；二、结构选型与结构布置；三、预估截面；四、结构分析；五、构件设计；六、节点设计；七、图纸编制。最后进行资料的编排和整理。指导教师签字：2005年月日—I— 华阳集团轻钢结构厂房设计摘要本设计工程为江苏镇江地区一72米双跨钢结构，一跨带吊车，一跨有夹层，主要依据《钢结构设计规范》GB50017－2003和《门式刚架轻型房屋钢结构技术规程》CECS102:2002等国家规范，综合考虑设计工程的规模、跨度、高度及用途，依据“适用、经济、在可能条件下注意美观”的原则，对各组成部分的选型、选材、连接和经济性作了比较，最终选用单层门式钢架的结构形式。梁、柱节点为刚性连接的门式钢架具有结构简洁、刚度良好、受力合理、使用空间大及施工方便等特点，便于工业化，商品化的制品生产，与轻型维护材料想配套的轻型钢结构框架体系已广泛应用于建筑结构中，本设计就是对轻型钢结构的实际工程进行建筑、结构设计与计算。主要对承重结构进行了内力分析和内力组合，在此基础上确定梁柱截面，对梁柱作了弯剪压计算，验算其平面内外的稳定性；梁柱均采用Q235钢，10.9级摩擦型高强螺栓连接，局部焊接采用E43型焊条，柱脚刚性连接，夹层梁与柱节点铰接；屋面和墙面维护采用压型钢板；另外特别注重了支撑设置、拉条设置，避免了一些常见的拉条设计错误。关键词：轻型钢结构门式钢架内力分析压型钢板节点—I— 华阳集团轻钢结构厂房设计AbstactTheprojectsituatedinthesuburbsofzhenjiang,jiangsuprovince.Itis72metersinlengthanda24-meterspansetedtwocranesandanotherspanhasaintercalatedbed.Theprojectdesignedstrictlycomplywiththerelavantstipulationsofthe“CODEFORDESIGNOFSTEELSTRUCTURES(GB50017-2003)”and“TECHNICALSPECIFICATIONFORSTEELSTRUCTUREOFLIGHT-WEIGHTBUILDINGSWITHGABLEDFRAMES(CECS102:2002)”,andsomeothers.Synthesizethescaleoftheconsiderationdesignengineeringandacrossaprincipleforspananduse,accordingas"applying,economy,underthepossibletermattentionbeautifully",Connectingmethod,structuretypeandmaterialofeachpartwhichconsistofalight-weightsteelvillaareanalysed,thenchoosetheconstructionformthatusesinglelayeratypesteel.Thebeam,pillarnodeisalightsteelconstructionframesystemthatrigidandcopularatypesteelawareforhavingconstructionSimple,justdegreegoodly,sufferingdintreasonablely,usingspacebiglyandstartingconstructionconvenienceetc.characteristics,andeasytoindustrialization,commercializingproduce,thinkingwithlightmaintenancematerialthekitthealreadyextensiveapplyinginthebuildingconstructioninside,thisdesignistoproceedsthebuilding,constructiondesigntothestructuralandactualengineeringinlightsteelandcalculation.Thetractateincludestheinternalforceanalyzesandcombines,basedontheseanalyse,wecanchoosethesectionofbeamandcolumniation.Next,checkingcomputationsofstabilitycalculationoftheplanestructure.Thesteelbeamand—I— 华阳集团轻钢结构厂房设计columnemploysQ235carbonstructuralsteel.Connectionboltsarehighstrenthboltoffrictiontypewithbehavouregrade10.9.CommonboltsareroughtypemadebyQ235-B.Fsteel.RodformannualweldingusuallyadoptsE43.rigidconnectionapplytothecolumnlegandtheconnectionofcolumnandbeamadoptshingedconnection.Themetopeandroofageadoptsprofiledsteelsheet.Otherwise,itisanalyzedthattheforcedstateofthebracingsystemforasteelfactorbuildingunderwindload,andthedesignofabracingtrussforabuildingwithlargerwidth.Avoidsomeerrorsinthedesignofbrace,tentionrod,tentionrodjoints.Keywordslightweightsteelstructures;gabledframe;theinternalforceanalyzes;profiledsteelsheet;joint—III— 华阳集团轻钢结构厂房设计目录—III—华阳集团轻钢结构厂房设计摘要……………………………………………………………………………ⅠAbstract………………………………………………………………………Ⅱ调研报告1第一章建筑设计4§1.1平面设计…4§1.2剖面设计…4§1.3采光通风设计…5第二章主刚架设计7§2.1结构选型与布置…7§2.2荷载计算…7§2.2.1荷载取值7§2.2.2各部分作用荷载…8§2.3刚架计算10§2.3.1内力分析…10§2.3.2内力组合…19§2.4、刚架柱和刚架梁设计与验算25§2.4.1边柱的计算…25§2.4.2中柱的计算…29§2.4.3刚架梁的计算…32§2.4.4夹层楼面梁的计算…38§2.5梁柱节点设计与验算40§2.5.1梁柱连接点…40§2.5.2斜梁拼接点…42§2.5.3屋脊处梁拼接点…44—III— 华阳集团轻钢结构厂房设计§2.5.4夹层梁与柱连接点…46第三章次结构及辅助设计48§3.1吊车梁设计48§3.2牛腿设计55§3.3檩条设计与验算57§3.4墙梁构件设计与验算63§3.5支撑构件设计与验算71§3.5.1屋面横向水平支撑…71§3.5.2柱间支撑…73§3.6压型钢板设计与计算76§3.6.1屋面压型钢板设计与计算…76§3.6.2墙面压型钢板设计与计算…79§3.7柱脚与基础设计验算82§3.7.1柱脚节点设计…82§3.7.2柱下扩展基础…85工程概算90外文翻译91参考文献109致谢110附录1厂房刚架三维效果111附录2STAAD计算结果汇总…113—III— 华阳集团轻钢结构厂房设计调研报告—我国钢结构发展前景曹兆辉江苏科技大学土木工程系0140102105“建筑是用石头写成的史书”在雨果先生生活的那个时代是没有疑问的，然而当今世界的史书恐怕没有多少是用石头写的。在几千年的人类历史中，建筑结构经历了木结构、砖石结构、钢筋水泥结构、钢混结构及钢结构。钢结构的出现，又将建筑业领向另一个高峰。钢结构已是发达国家主导建筑结构，广泛应用于高层、超高层建筑、大跨大空间建筑、量大面广的中小型工业、商业、社区、文教卫生等建筑，以及大部分的低层非居住型建筑中。钢结构体系具有自重轻、安装容易、施工周期短、抗震性能好、投资回收快、环境污染少等综合优势；与钢筋混凝土结构相比，更具有在“高、大、轻”三个方面发展的独特优势。最近在我国建筑工程领域中已经出现了产品结构调整，长期以来混凝土和砌体结构一统天下的局面正在发生变化，钢结构以其自身的优越性引起业内关注，已经在工程中得到合理的、迅速的应用。轻钢结构是近十年来发展最快的领域，这种结构工业化、商品化程度高，施工快，综合效益高，市场需求量很大，已引起结构设计人员认识。此前在我国轻钢结构还是以工业建筑厂房为代表，而轻钢住宅的研究开发才在各地试点，将是轻钢发展的一个重要方向。目前已经有多种的低层、多层和高层的设计方案和实例。因其可做到大跨度、大空间，分隔使用灵活，而且施工速度快、抗震有利的特点，必将对我国传统的住宅结构模式产生较大冲击。当前，我国建筑业发展的总目标是：提高建筑业的整体素质、生产工业与技术装备水平，达到在国际建筑市场中具有较强的竞争能力，并充分发挥建筑业在带动国民经济增长和结构调整中的先导产业作用，到2010年使建筑业成为名副其实的国民经济支柱产业。建筑业要带动相关产业发展，加快发展钢结构工程是一个很重要的方面。发展钢结构住宅，扩大钢结构住宅的市场占有率，将会加速住宅产业化进程，对我国建筑、冶金及相关产业的发展具有重大意义；建设部编制出台了《钢结构住宅建筑产业化技术导则》，同时05年逐步限制使用粘土实心—13— 华阳集团轻钢结构厂房设计砖；经原国家经贸委批准，将“轻型钢结构住宅建筑通用体系的开发和应用”作为我国建筑业用钢的突破口，并正式列为国家重点技术创新项目。可见，钢结构住宅产业在我国大有发展前途。尽管钢结构产业在我国有了可喜的进步，但是与国外相比，我国钢结构建筑的发展相对滞后，在我国钢产量连年居世界首位，钢结构建筑的建造条件基本成熟的前提下，钢结构技术仍未得到有效推广，是颇值得令人深思的。目前我国建筑设计界普遍存在着对钢结构建筑认识不足，观念落后；对钢结构体系积极性不高，管理跟不上等问题。这些都严重阻碍着钢结构建筑在我国的进一步发展。对于业主和设计单位，钢结构正逐步改变着传统建筑设计理念，这需要结构设计人员不断充实钢结构设计思维，学习先进的设计经验，突破传统结构约束，来不断适应新形势的要求。目前，我国建筑钢结构业的竞争主要集中在轻型钢结构方面。高层钢结构市场在我国刚刚启动，且进入市场的门槛也较高，竞争厂家较少，到目前为止，拥有设计、制作、安装一体化的企业很少，高层钢结构的竞争主体为国外钢结构公司。我国钢结构行业面临三重竞争，即是与国内钢结构企业间的竞争，同国外钢结构企业间的竞争，以及与原来传统的建筑企业转型来的钢结构企业间的竞争。总体来讲，钢结构的在我国的发展潜力巨大，前景广阔。在钢铁高产量的基础上，钢结构配套的新型建材也得到了迅速发展。其次，从发展钢结构的技术基础来看，在普通钢结构、薄壁轻钢结构、高层民用建筑钢结构、门式刚架轻型房屋钢结构、网架结构、压型钢板结构、钢结构焊接和高强度螺栓连接、钢与混凝土组合楼盖、钢管混凝土结构及钢骨（型钢）混凝土结构等方面的设计、施工、验收规范规程及行业标准已发行20余本。有关钢结构的规范规程的不断完善为钢结构体系的应用奠定了必要的技术基础，为设计提供了依据。再从发展钢结构的人才素质来看，经过几年来的发展，专业钢结构设计人员已经形成一定的规模，而且他们的专业素质在实践中得到不断提高。而随着计算机在工程设计中的普遍应用，国内外钢结构设计软件发展迅猛，软件功能日臻完善，为协助设计人员完成结构分析设计，施工图绘—19— 华阳集团轻钢结构厂房设计制提供了极大的便利条件。随着社会分工的不断细化，钢结构设计也必将走向专业化发展的道路。专业钢结构设计也可弥补由于不熟悉钢结构形式而无法优化结构设计方案的问题。为了加快建筑业的发展，我们希望社会各界，尤其是广大的房地产开发商、设计单位的建筑师们能率先采用钢结构这种结构型式，从而从根本上促进建筑用钢。只要加强领导，合理规划，积极组织，钢结构产业将会出现兴旺发展的新局面！—19— 华阳集团轻钢结构厂房设计第一章建筑设计§1.1平面设计根据题目所给条件：双跨钢结构，跨度21及24米，长72米。参照工程应用实例，厂房平面布置为双跨矩形平面。其柱网采用6m×21m和6m×24m，除两端部柱中心线内偏横向定位轴线600mm外，其余均与横向定位轴线重合；纵向定位轴线与柱外缘重合(详见施工图)。抗风柱距分别取7m和6m。厂房出入口尺寸取4000㎜×4000㎜。—19—华阳集团轻钢结构厂房设计+9.0010010—19—华阳集团轻钢结构厂房设计1407501876轨顶5.8020牛腿4.89600±0.000图1.1厂房标高示意§1.2剖面设计厂房高度的确定根据吊车梁轨顶标高5.8米的要求和所选吊车规格数据资料(见表1和图2)，首先确定带吊车24m跨厂房标高。柱高H’＝5.800+1.876+0.500＝8.176m，考虑刚架斜梁与柱子连接的构造尺寸(780㎜)要求，柱顶标高H＝H’+0.780＝8.956m，取H＝9.00m牛腿标高H0＝5.800－0.140－0.750－0.020＝4.890m。—19— 华阳集团轻钢结构厂房设计21m跨双层部分梁顶标高取与牛腿同标高4.890m，双跨作等高。厂房标高示意见图1.1。厂房室内外高差按一般值取300mm，屋面坡度取1:10(a＝5.71o)§1.3采光通风设计根据厂房生产状况，查表拟定厂房的采光等级为Ⅲ级。采用双侧窗采光，其窗地面积比为1/3.5。当每个柱距都设侧窗进行采光时，其采光窗面积大小为A1=6×24/3.5=41.14㎡则每侧窗户面积为20.57㎡。当取窗宽3.6m时，每侧窗高为5.7m,此时设高低侧窗，以利于近、远窗点的采光。高侧窗高度取2.7m，低侧窗取3.0m，窗底标高为1.2m，厂房为两跨，中间部分通风效果较差，一般可在厂房内设风扇迫使室内空气流动，提高室内舒适感。§1.4屋面排水设计屋面排水方式采用内天沟有组织排水，屋面排水坡度取为1/10，檐沟纵向坡度取为5‰。落水管每侧6根，分别位于②④⑥⑧⑩○12轴线处，用直径φ110的PVC管。§1.5立面设计采用竖向波形压型钢板外墙及彩板钢窗，形成竖向线条的立面效果，改变厂房长度和高度尺度扁平视觉效果，使厂房显得庄重、挺拔。立面图详见施工图纸。§1.6构造设计(1)外墙构造外墙底部窗台以下部分采用240厚空心砖墙，高度为1.2m，墙下设基础梁支承在桩基础上。窗台以上部分外墙采用保温型压型钢板外墙，墙板用—19— 华阳集团轻钢结构厂房设计墙梁(C型钢)与刚架柱连接。外墙保温设计：厂房室内相对湿度Φ=55%，冬季室内计算温度为16℃，室外计算温度为-5℃，外墙采用压型钢板+矿棉保温层+压型钢板的构造，其中压型钢板的厚度为0.53mm,矿棉板的导热系数为0.07㎡·k/w,则其厚度计算如下:—19—华阳集团轻钢结构厂房设计R0min=16-(-5)´0.115´1=0.3227.5—19—华阳集团轻钢结构厂房设计R=0.00053+058.2d0.07+0.00053+0.115+0.043=0.158+58.2dd0.07—19—华阳集团轻钢结构厂房设计因为R0>R0min所以0.158+0.07³0.32—19—华阳集团轻钢结构厂房设计d≧0.01148m，取矿棉板厚15mm即可。(2)屋顶构造屋顶采用保温型压型钢板，C型用冷扎薄壁檩条与刚架斜梁相连接，屋面檐口采用有组织排水。(3)地面构造因厂房内生产对地面无特殊要求，故采用水泥沙浆地面，。—19— 华阳集团轻钢结构厂房设计第二章主刚架设计§2.1结构选型与布置因吊车吨位较小，屋面恒载和活荷载都很小，跨度较大，故采用轻型门式刚架结构，造价较低，施工速度快，施工难度较低。刚架结构形式采用实腹式，刚架形式为双跨双坡，屋面坡度皆取为1/10。厂房长度为72m，故只设一个温度区段，柱间支撑在端部的第二个开间各设一道，在厂房纵向中央设一道，在与有柱间支撑开间相应的屋盖位置均设置横向支撑，以形成几何不变体系。在端部的第一开间与端部支撑相应位置及刚架转折处(柱顶和屋脊处)设置刚性系杆。檩条和墙檩的间距一般取1.5m，间隔设置隅撑，间距为3m，截面尺寸根据计算得到。在跨中设置一道拉条，在屋脊和侧墙的顶部，还应设置斜拉条。§2.2荷载计算§2.2.1荷载取值·恒载标准值：屋面：0.8mm压型钢板及保温层0.15kN/㎡檩条及支撑0.05kN/㎡刚架斜架自重及悬挂设备0.10kN/㎡∑＝0.30kN/㎡.楼面：含钢梁组合自重3.00kN/㎡·活载标准值：屋面：取屋面活载与雪荷载中较大值0.30kN/㎡楼面：按无设备区域操作荷载考虑2.00kN/㎡·风荷载标准值：基本风压ωO＝0.45kN/㎡；地面粗糙度系数按B类取；风荷载高度变化系数按现行国家《建筑结构荷载规范》GB50009-2001的规定：当高度小—19— 华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计于10m时，按10m高度处的数值采用，mZ＝1.0；风荷载体型系数mS按《建筑结构荷载规范》表7.3.1-8项采用，见图2.1：·轻质墙面及柱自重(包括窗、墙骨架)0.50kN/㎡·吊车荷载+0.8-0.4ABC图2.1风荷载体型系数mS—19—华阳集团轻钢结构厂房设计吊车采用采用大连重工起重集团DQQD型10t软钩中级工作制(A5)吊车，查《钢结构设计手册》选用：表1吊车选用资料跨度S(m)运行速度(m/min)基本尺寸(㎜)轨道型号重量(t)轮压(kN)大车小车BWHb小车重总重PmaxPmin22.591.943.859304050187623043kg/m3.42423.17513049.2b≥80bs≥80WBH≥300PP图2.2吊车基本尺寸示意图§2.2.2各部分作用荷载(1)屋面:恒载标准值0.30×1/cosa×6＝1.81kN/m设计值1.2×1.80＝2.17kN/m活载标准值0.30×6＝1.80kN/m设计值1.4×1.80＝2.52kN/m(2)楼面:恒载标准值3.00×6＝18.0kN/m设计值1.2×18.0＝21.6kN/m活载标准值2.0×6＝12.0kN/m设计值1.4×12.0＝16.8kN/m—19— 华阳集团轻钢结构厂房设计(3)柱自重：标准值0.5×6×9.00＝27.00kN设计值1.2×27.00＝32.40kN—19—华阳集团轻钢结构厂房设计(4)风荷载：A柱标准值mSmZwOB＝0.8×1.0×0.45×6＝2.16kN/m(→)—19—华阳集团轻钢结构厂房设计设计值1.4×2.16＝3.02kN/m(→)C柱标准值0.4×1.0×0.45×6＝1.08kN/m(→)设计值1.4×1.08＝1.51kN/m(→)—19—华阳集团轻钢结构厂房设计130kN130kN130kNPmax,k—19—华阳集团轻钢结构厂房设计405040505930593060006000—19—华阳集团轻钢结构厂房设计13/40103/15017/600—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计(5)吊车荷载:图2.3吊车梁的支座反力影响线—19—华阳集团轻钢结构厂房设计吊车规格采用数据见表1，吊车梁的支座竖向反力影响线及吊车布置如图2.3所示：—19—华阳集团轻钢结构厂房设计Dmax=bgQPmax,kåy1＝0.9×1.4×130×(1+13/40+103/150+7/600)＝368.25kN—19—华阳集团轻钢结构厂房设计Dmin=Dmax1Pmin,kPmax,k=368.25×49.2/130＝139.37kN—19—华阳集团轻钢结构厂房设计TK=a(Q+Q1)g＝0.25×0.12×(10+3.424)×9.8＝3.95kN4—19—华阳集团轻钢结构厂房设计Tmax=DmaxTKPmax,k＝368.25×3.95/130＝11.19kN—19— 华阳集团轻钢结构厂房设计§2.3刚架计算§2.3.1内力分析计算简图见图2.4，内力计算采用清华大学结构力学求解器，荷载输入已乘分项系数，恒载已计入梁、柱自重。截面选择已事先由staad程序验算通过，故在材料性质中的抗拉刚度EA和抗弯刚度EI均按实际截面数据输入。ABC图2.4刚架计算简图各种工况下的内力图如下：—19— 华阳集团轻钢结构厂房设计(1)恒载计算2.1718ABC-18.78-18.73-25.44恒载分布图-21.90-19.9615.11-20.04-49.86-210.90-238.86ABC恒载轴力图—19—华阳集团轻钢结构厂房设计-189.0020.9313.36-1.7825.5016.851.42-0.45—19—华阳集团轻钢结构厂房设计-14.92-15.88—19—华阳集团轻钢结构厂房设计-18.89-3.78-22.491.41-13.70-24.537.49—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计15.11A-189.00BC恒载剪力图—19—华阳集团轻钢结构厂房设计-69.09-69.09-104.23-85.47-9.01-19.93-19.43-11.68-92.60-92.60—19—华阳集团轻钢结构厂房设计31.5718.7646.23—19—华阳集团轻钢结构厂房设计8.3624.52-20.91—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计26.91992.25-42.6264.77—19—华阳集团轻钢结构厂房设计ABC恒载弯矩图—19— 华阳集团轻钢结构厂房设计(2)活载计算16.82.52ABC活载分布图-26.55-23.2617.62-23.37-58.18-201.95-234.58-21.91-21.85-29.67ABC活载轴力图—19—华阳集团轻钢结构厂房设计-176.4024.4215.590.26-2.0829.7519.661.66-0.53—19—华阳集团轻钢结构厂房设计-17.41-18.52—19—华阳集团轻钢结构厂房设计-22.04-4.41-26.241.64-15.98-28.6220.40—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计15.11A-176.40BC活载剪力图—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计-80.60-80.6-121.62-99.73-10.51-23.2621.90-22.69-13.61-108.01-108.01—19—华阳集团轻钢结构厂房设计36.849.7528.6153.93-24.38—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计31.38926.10-49.7175.57—19—华阳集团轻钢结构厂房设计ABC活载弯矩图—19— 华阳集团轻钢结构厂房设计(3)吊车荷载计算考虑吊车荷载有偏心踞，建模时已附加力偶荷载。a、Dmax在B柱时：368.25139.37276.19121.95ABCDmax在B柱-20.92-21.010.6514.920.03-0.950.65-140.32-367.950.830.76ABCDmax在B柱时轴力图0.018-0.61-0.69-21.79-36.71-2.000.5.72ABCDmax在B柱时剪力图—19—华阳集团轻钢结构厂房设计8.388.386.251.98-2.85-5.26-20.2614.996.99-9.03-8.26-7.27-7.87—19—华阳集团轻钢结构厂房设计5.11166.61-109.5978.19-43.71—19—华阳集团轻钢结构厂房设计-13.2559.14-71.90ABCDmax在B柱时弯矩图—19— 华阳集团轻钢结构厂房设计b、Dmax在C柱时：139.37368.25104.53322.22ABCDmax在C柱-2.0-9.21-9.01-31.86-31.772.071.130.87-367.38-2.0-138.24ABCDmax在C柱时轴力图—19—华阳集团轻钢结构厂房设计1.542.45-22.73-9.12-7.06-24.80-0.722.46—19—华阳集团轻钢结构厂房设计31.85ABCDmax在C柱时剪力图—19—华阳集团轻钢结构厂房设计-17.93-12.5417.93-1.7627.25-3.26-6.16-11.9617.56—19—华阳集团轻钢结构厂房设计15.4019.4838.5554.0523.98-65.95-82.977.72148.1617.56-174.04-17.95—19—华阳集团轻钢结构厂房设计ABCDmax在C柱时弯矩图—19— 华阳集团轻钢结构厂房设计11.197.5511.197.55c、最大横向水平荷载Tmax自右向左作用时（左刹车）:水平刹车力作用在吊车梁上，在牛腿处仍存在附加力偶荷载，须计入。ABC吊车荷载Tmax自右向左0.09-0.96-0.950.09-0.26-0.40-0.37-0.26-3.300.170.17ABCTmax自右向左作时轴力图—19—华阳集团轻钢结构厂房设计-4.570.240.280.120.22—19—华阳集团轻钢结构厂房设计-0.5-0.387-3.69-2.800.9615.11ABCTmax自右向左时剪力图—19—华阳集团轻钢结构厂房设计-2.68-2.68-1.14-0.16-1.784.54-1.30-0.322.29—19—华阳集团轻钢结构厂房设计-1.111.792.192.76-1.911.426.222.122.29—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计16.97-15.62-20.2—19—华阳集团轻钢结构厂房设计ABCTmax自右向左时弯矩图—19— 华阳集团轻钢结构厂房设计d、最大横向水平荷载Tmax自左向右作用时（右刹车）：11.1911.197.557.55ABC吊车荷载Tmax自左向右-0.270.540.520.220.185.87-0.09-0.090.350.35ABCTmax自左向右时轴力图—19—华阳集团轻钢结构厂房设计0.206.07-0.34-0.360.334.53-0.24-0.29-0.534.57—19—华阳集团轻钢结构厂房设计ABCTmax自左向右时剪力图—19—华阳集团轻钢结构厂房设计3.793.792.580.17-2.39-3.67-6.632.962.000.06-2.30-3.47-3.47—19—华阳集团轻钢结构厂房设计2.962.27-5.281.89-5.56—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计-26.80A24.47B24.28—19—华阳集团轻钢结构厂房设计CTmax自左向右时弯矩图—19— 华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计(4)风载计算a、左风时：-2.27-1.89-1.51-1.51—19—华阳集团轻钢结构厂房设计3.021.513.30ABC左风荷载分布图—19—华阳集团轻钢结构厂房设计14.1014.1619.4919.37—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计23.2050.2826.00—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计-19.8723.2050.2826.00—19—华阳集团轻钢结构厂房设计ABC左风轴力图—19—华阳集团轻钢结构厂房设计16.251.34-0.0713.1721.13-0.26-2.2115.9825.07—19—华阳集团轻钢结构厂房设计-22.53-14.57-27.545.01-18.45-18.09—19—华阳集团轻钢结构厂房设计28.648.7623.5624.88-11.90-4.50—19—华阳集团轻钢结构厂房设计ABC左风剪力图—19—华阳集团轻钢结构厂房设计-31.5279.86-43.50-49.0388.31—19—华阳集团轻钢结构厂房设计79.8613.2114.3874.48117.9825.906.1288.31—19—华阳集团轻钢结构厂房设计-12.17-22.9826.82—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计-91.3698.92-13.37—19—华阳集团轻钢结构厂房设计ABC左风弯矩图—19— 华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计b、右风时：3.30-1.51-1.51-1.89-2.27—19—华阳集团轻钢结构厂房设计1.513.02ABC右风荷载分布图—19—华阳集团轻钢结构厂房设计11.3911.5610.7810.72—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计14.1540.8926.58—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计-3.8014.1540.8926.58—19—华阳集团轻钢结构厂房设计ABC右风轴力图—19—华阳集团轻钢结构厂房设计10.702.271.1211.7117.00-0.1216.9926.08—19—华阳集团轻钢结构厂房设计-13.60-8.31-22.83-1.07-1.20-15.26-12.70—19—华阳集团轻钢结构厂房设计4.510.71-6.692.73-25.08-39.88—19—华阳集团轻钢结构厂房设计ABC右风剪力图—19—华阳集团轻钢结构厂房设计-22.246.1520.8237.32-17.56-47.28102.21—19—华阳集团轻钢结构厂房设计37.32-1.0822.7373.0314.3290.59-21.9515.9724.76102.21—19—华阳集团轻钢结构厂房设计—19—华阳集团轻钢结构厂房设计-8.57ABC右风弯矩图-134.40—19— 华阳集团轻钢结构厂房设计§2.3.2内力组合根据使用过程中在结构上可能出现的荷载，按承载能力极限状态依照组合规则进行荷载效应组合，并取最不利组合进行设计。这里只按一般情况考虑荷载效应的基本组合，不考虑荷载效应的偶然组合。对于压弯构件，只作如下四种内力组合：⑴＋Mmax及相应的N、V⑵－Mmax及相应的N、V⑶Nmax及相应的M、V⑷Nmin及相应的M、V对于受弯构件，只作如下四种内力组合：⑴＋Mmax及相应的N、V⑵－Mmax及相应的N、V⑶Nmax及相应的M、N⑷Vmax及相应的M、NDE10FGHⅠⅠⅡⅡⅢⅢⅣⅣABC图2.5梁柱内力组合编号各柱与横梁的内力组合项目和组合值见表2和表3。对于计算柱脚底板及锚栓时，除上表中组合外，还应考虑恒载+风载的组合。这时恒载的荷载分项系数为1.0。以A柱柱脚Ⅳ为例＋Mmax＝26.91/1.2+20.82＝43.24kN·m－Mmax＝26.91/1.2-91.36＝-68.94kN·mNmax＝-237.96/1.2+14.15＝-184.15kN对本设计此组合皆不是最不利组合，故可不考虑。—19— 表2各柱内力组合A柱内力组合（kN，kN·m）荷载类型①（含恒自载重）②均布活载吊车荷载风载荷载编号③Dmax在左④Dmax在右⑤Tmax向左⑥Tmax向右⑦左风⑧右风控制截面内力值MVNMVNMVNMVNMVNMVNMVNMVN-69.09-18.89-21.908.36-34.20-223.2026.91-3.78-237.90-80.6-22.04-26.559.7531.38-4.41-201.958.380.80.655.1171.9015.720.65-17.93-9.12-2.019.4854.05-7.06-2.0-2.68-0.38-0.26-1.1116.97-3.69-0.263.790.200.352.96-26.806.070.3579.8616.2523.2028.64-12.178.76-91.3623.5623.2037.3210.7014.154.516.150.7120.82-6.6914.15荷载组合内力组合恒荷载＋0.9（任意两个或以上活荷载）恒荷载＋任一活荷载最不利组合组合项目MVN组合项目MVNⅠ＋Mmax①＋0.9（③＋⑥＋⑦）13.737-3.365-0.126M0=.-1179V7.=2-746N7.=8-249M.6=6383V7.=2-44N0.=1-2655－Mmax①＋0.9（②＋④＋⑤）-160.179-47.276-47.829Nmax①＋0.9（②＋④＋⑤）-160.179-47.276-47.829①＋②-140.69-40.93-48.45Nmin①＋0.9（③＋⑥＋⑦）13.737-3.365-0.12Ⅱ＋Mmax①＋0.9（②＋④＋⑥＋⑧）42.866-42.657-46.845－Mmax①＋⑦-3.819.75-11.0Nmax①＋0.9（②＋④＋⑤）33.668-47.24-60.125①＋②18.11-40.93-60.75Nmin①＋0.9（③＋⑥＋⑦）4.6737.035-12.42①＋⑦-3.819.75-11.0Ⅲ＋Mmax①＋0.9（②＋④＋⑥＋⑧）42.866-8.001-393.7059M.=0171V8.=2-811N20=.-2419M44=.-1144V.0=3357N16=.-122－Mmax①＋⑦-3.814.98-200Nmax①＋0.9（②＋④＋⑤）33.668-17.424-406.989①＋②18.118.19-425.15Nmin①＋⑦-3.814.98-200Ⅳ＋Mmax①＋0.9（②＋④＋⑤＋⑧）137.808-24.302-407.484－Mmax①＋0.9（③＋⑥＋⑦）-144.14437.035-216.12Nmax①＋0.9（②＋④＋⑤）119.07-18.281-420.219①＋②58.29-8.19439.85Nmin①＋0.9（③＋⑥＋⑦）-144.14437.035-216.12①＋⑦47.7319.78-214.7表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â 表2各柱内力组合内力值表2各柱内力组合B柱内力组合（kN，kN·m）荷载类型（①含恒自载重）②均布活载吊车荷载风载荷载编号③Dmax在左④Dmax在右⑤Tmax向左⑥Tmax向右⑦左风⑧右风控制截面荷载组合MVNMVNMVNMVNMVNMVNMVNMVN18.761.41-49.8624.52-62.16-251.16-42.62-13.70-265.8621.901.64-58.1828.61-49.71-15.98-234.58-20.26-21.790.036.61-109.59-13.25-36.71-367.9527.25-22.731.1338.55-65.95-82.97-24.80-138.244.54-0.570.09-1.912.19-15.62-2.800.09-6.630.33-0.092.27-5.2824.474.53-0.09-43.505.0150.28-22.9898.9224.8850.28-17.56-1.0740.89-21.95-8.572.7340.89内力组合恒荷载＋0.9（任意两个或以上活荷载）恒荷载＋任一活荷载最不利组合组合项目MVN组合项目MVNⅠ＋Mmax①＋0.9（②＋④＋⑤）67.081-18.084-101.124.M0=8617V8.=0-814N01=.-11248M.=6-198V8.=8-617N6.=9-612－Mmax①＋0.9（③＋⑥＋⑦）-44.591-13.395-4.662Nmax①＋②40.663.05-108.04Nmin①＋⑦-24.746.420.42Ⅱ＋Mmax①＋②53.133.05-120.34－Mmax①＋0.9（③＋⑥＋⑧）-98.618-18.867-16.962Nmax①＋②53.133.05-120.34Nmin①＋⑦1.546.15-11.88Ⅲ＋Mmax①＋0.9（②＋③＋⑥）202.261-57.044-793.5182M.=22601V7.=0-454N3.=5-1789M83=.-8103V0.=4-655N64=.-5516－MmaxNmax①＋0.9（②＋③＋⑥）202.261-57.044-793.518Nmin①＋⑦1.5411.18-200.88Ⅳ＋Mmax①＋0.9（③＋⑥＋⑦）56.506-20.27-551.844－Mmax①＋0.9（②＋④＋⑤＋⑧）-183.803-50.465-564.516Nmax①＋0.9（②＋③＋⑥）-77.261-57.044-808.218Nmin①＋⑦56.377.18-215.58表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数b表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â 表2各柱内力组合C柱内力组合（kN，kN·m）荷载类型吊车荷载风载（①含恒自载重）②均布活载表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合荷载编号③Dmax在左④Dmax在右⑤Tmax向左⑥Tmax向右⑦左风⑧右风MVNMVNMVNMVNMVNMVNMVNMVN表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合内力值控制截面-92.6017.49-25.44-108.0120.40-29.67-7.8720.99-0.9517.5631.850.872.290.960.17-3.47-0.53-0.2788.31-18.0926.00102.21-12.7026.58表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合-20.91-37.74-24.3878.19-43.71148.16-174.046.221.89-5.5626.82-11.90-25.0824.762.12表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合荷载组合64.7717.49-52.4475.5720.40-29.6759.1420.99-140.32-17.9531.85-367.38-20.29-4.570.1724.284.57-0.27-13.37-4.5026.00-134.40-39.8826.58表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合恒荷载＋0.9（任意两个或以上活荷载）恒荷载＋任一活荷载最不利组合表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合内力组合组合项目MVN组合项目MVN表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合＋Mmax①＋0.9（④＋⑤＋⑧）4.74435.589-0.5820M0=.-621表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合－Mmax①＋0.9（②＋③＋⑥）-200.01554.264-53.241①＋②-200.6137.89-55.11ⅠNmax①＋0.9（②＋③＋⑥）-200.01554.264-53.241①＋②-200.6137.89-55.11Nmin①＋⑦-4.29-0.60.56V.8=937N5.=1-15表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合＋Mmax①＋0.9（④＋⑤＋⑦）142.17－MmaxⅡNmax①＋0.9（②＋③＋⑥）22.51530.73854.264-13.404-65.541M.5=1252V.2=6544N5.=5-461表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合Nmin①＋⑧3.85-7.59-11.16＋Mmax①＋⑦5.91-0.6-11.747M.=82601表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合－Mmax①＋0.9（②＋④＋⑥）-197.7867ⅢNmax①＋0.9（②＋④＋⑥）-197.78678.62-88.62-8395.328395.328V.8=5548N05=.-6274表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合Nmin①＋⑧3.85-7.59-11.16＋Mmax①＋0.9（②＋③＋⑥）207.86158.854-205.674M8.=4183表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合－Mmax①＋0.9（④＋⑤＋⑧）-90.6066.15Ⅳ-359.007V.6=2688表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合Nmax①＋0.9（②＋④＋⑥）138.4868.628-410.028N10=.-0428表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合Nmin①＋⑧-69.63-22.39-25.86表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â 表2各柱内力组合控制截面横恒载活载Dmax左吊车Dmax右荷载Tmax左Tmax右风左风载右风+M内力组合值-MNV①②③④⑤⑥⑦⑧maxmaxmaxmax弯矩M-60.09-80.608.38-17.93-2.683.7979.8637.3222.737-151.17922.737-140.69D左剪力V20.9324.42-0.611.540.24-0.34-22.53-13.60-0.20244.51-0.20245.35轴力N-19.96-23.260.83-9.21-0.400.2214.1011.39-6.325-49.543-6.325-43.22组合项目①+0.9（③+⑥+⑦①+0.9（②+④+⑤①+0.9（②+④+⑤①+②弯矩M31.5736.841.98-1.76-0.160.17-31.52-22.2468.4162.998D右剪力V-1.78-2.08-0.611.540.24-0.341.342.27-3.86-2.05轴力N-19.96-23.260.83-9.21-0.400.2214.1011.39-43.22-49.543AB组合项目①+②①+0.9（②+④+⑤跨弯矩M31.5736.841.98-1.76-0.160.17-31.52-22.2468.4162.998E左剪力V-1.780.26-0.692.450.28-0.36-0.071.12-3.86-4.79轴力N-20.04-23.370.76-9.01-0.370.1814.1611.56-43.22-49.515组合项目①+②①+0.9（②+④+⑤弯矩M-85.47-99.73-5.2623.982.76-3.6774.4873.035.628-185.2-151.161-185.2E右剪力V-22.49-26.24-0.692.450.28-0.3621.1317.00-1.016-48.73-43.649-48.73轴力N-20.04-23.370.76-9.01-0.370.1814.1611.56-15.738-43.41-49.515-43.41组合项目①+0.9（④+⑤+⑦①+②①+0.9（②+④+⑤①+②弯矩M0-41.23-121.6214.99-3.26-1.782.96117.9890.5918.107-225.85-218.224-225.85F左剪力V25.5029.75-2.00-0.720.12-0.24-27.54-22.83-1.30255.2551.73555.25轴力N-18.78-21.91-20.92-31.86-0.960.5419.4910.78-19.581-40.69-68.037-40.69BC组合项目①+0.9（③+⑥+⑦①+②①+0.9（②+④+⑤①+②梁内力组合（kN，kN·m）表3横梁内力组合表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â表2各柱内力组合）））））））））））弯矩M46.2353.93-9.03-11.96-0.320.06-49.03-47.28100.16-16.7881853.7F右剪力V-0.45-0.53-2.00-0.720.12-0.24-0.26-0.12-0.98-3.132-2.79轴力N-18.78-21.91-20.92-31.83-0.960.5419.4910.78-40.69-48.714-68.037组合项目①+②①+0.9（③+④+⑦①+0.9（②+④+⑤跨表中控制截面内力值均已考虑了荷载分项系数和多台吊车的荷载折减系数â ）））））））表3横梁内力组合BC跨G左弯矩M46.2353.93-9.03-11.96-0.320.06-49.03-47.28100.16-8.94983.715剪力V1.421.660.012.460.22-0.29-2.21-1.203.081.8435.326轴力N-18.73-21.85-21.01-31.77-0.950.5219.3710.72-40.58-30.745-67.843组合项目①+②①+0.9（④+⑤+⑦①+0.9（②+④+⑤G右弯矩M-92.60-108.01-7.2717.562.29-3.4788.31102.2117.254-200.61-171.944-200.61剪力V-24.53-28.620.012.460.22-0.2925.0726.081.354-53.15-47.876-53.15轴力N-18.73-21.85-21.01-31.77-0.950.5219.3710.72-38.53-40.58-67.843-40.58组合项目①+0.9（④+⑤+⑧①+②①+0.9（②+④+⑤①+②⑩左弯矩M-19.43-22.696.99-6.16-1.302.0025.9014.3211.971-46.565-46.565-42.12剪力V16.8519.66-2.00-0.720.12-0.24-18.45-15.26-1.77134.00434.00436.51轴力N-18.78-21.91-20.92-31.86-0.960.5419.4910.78-19.581-67.137.-1673740.69组合项目①+0.9（③+⑥+⑦①+0.9（②+④+⑥①+0.9（②+④+⑥①+②横梁HH端弯矩M跨中最大弯矩M＝1981.35kN·m剪力V8-91.00-176.4轴力N15.1117.62轴力N＝32.73kNH中弯矩M992.25926.10剪力V端剪力V＝-365.4kN轴力N15.1117.62 华阳集团轻钢结构厂房设计§2.4、刚架柱和刚架梁设计与验算2梁柱均采用Q235高频焊接H型钢，材料强度设计值：fy=235N/mm，vf=215N/mm2，f=125N/mm2。刚架柱，楼面梁按《钢结构设计规范》GB50017-2003的规定验算，刚架梁按《门式刚架轻型房屋钢结构技术规程》CECS102:2002的规定验算。对于各种不利组合应分别验算，由于刚架梁、柱的选择由staad验算通过，故这里只验算第①组。§2.4.1边柱的计算（以C为例）(1)设计内力值CM(kN·m)V(kN)N(kN)上柱①200.6137.8955.11②22.51554.26465.541下柱①207.8658.85205.67②138.4868.628410.028上柱H500×250×10×16下柱H500×350×10×16Ix1＝55410.2㎝4ix1＝20.9㎝Iy1＝4170.56㎝4iy1＝5.73㎝Wx1＝2216.4㎝3A1＝126.8㎝2Wy1＝333.64㎝3Ix2＝74157.5㎝4Iy2＝11437.23㎝4Wx2＝2966.3㎝3Wy2＝653.55㎝3ix2＝21.6㎝iy2＝8.48㎝A2＝158.8㎝2(2)截面选择与几何参数(Hh×b×tw×t)(3)柱平面内计算长度系数的确定按《钢结构设计规范》的规定计算折减系数ψs＝0.7(表5.3.4)K1＝Ix1H2/Ix2H1＝55410.2×4.89/(74157.5×4.11)＝0.89—101— 华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计H1H2N1·Ix2N2·Ix14.1155.11´74157.54.89205.67´55410.2h1===0.50—101—华阳集团轻钢结构厂房设计按上端可移动但不能转动查表D－4得m=1.67∴m2=ψsm＝0.7´1.67＝1.17—101—华阳集团轻钢结构厂房设计m1=m2/h1＝1.17/0.5＝2.34(4)构件长细比验算(式5.3.4-1)—101—华阳集团轻钢结构厂房设计按表5.3.8的规定，受压构件的容许长细比限值为150柱平面内长细比上柱lx1=m1H1＝2.34´4110＝9617lx1=lx1/ix1＝9617/209=46.03<[l]=150下柱lx2=m2H2＝1.17´4890＝5721lx2=lx2/ix2＝5721/216=26.49<[l]=150柱平面外长细比计算长度取墙面隅撑间距ly＝3000㎜上柱ly1=ly/iy1＝3000/57.3=52.35<[l]=150下柱ly2=ly/iy2＝3000/84.8=35.38<[l]=150(5)构件宽厚比验算a、翼缘—101—华阳集团轻钢结构厂房设计上柱bt下柱bt=125-5=7.5<13235fy16235fy=175-5=10.625<1316=13(式5.4.1-2)—101—华阳集团轻钢结构厂房设计b、腹板上柱lx1=46.03—101—华阳集团轻钢结构厂房设计3s=N+M·h0=55.11´10+200.61´10´234=89.06—101—华阳集团轻钢结构厂房设计maxAI212680655410.2´104—101— 华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计3s=N-M·h0=55.11´10-200.61´10´234=-80.37—101—华阳集团轻钢结构厂房设计minAI212680655410.2´104—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计1.616㎜，材料强度设计值：ix＝43.71㎝iy＝12.3㎝A＝126.8㎝2，—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计2fy=235N/mm，f(3)强度验算=205N/mm2，f=120N/mm2。—101—华阳集团轻钢结构厂房设计跨中截面抗弯强度验算—101—华阳集团轻钢结构厂房设计6M=1981.35´10＝119.58N/mm20.4P=62kN—101—华阳集团轻钢结构厂房设计则Nt2ewtw=62.86´1075´10=83.8N/mm213，梁的整体稳定性按如下计算：—101—华阳集团轻钢结构厂房设计x1=l1×tb1×h=6000´16=0.305<2.0420´750—101—华阳集团轻钢结构厂房设计bb=0.73+0.18x1=0.73+0.18´0.305=0.785—101— 华阳集团轻钢结构厂房设计3434I1=1.6´42/12=9878cm，I2=1.6´25/12=2083cm—101—华阳集团轻钢结构厂房设计ab=I1I1+I2=0.826>0.80，x1=0.305<0.5，bb=0.785´0.9=0.707—101—华阳集团轻钢结构厂房设计nb=0.8(2ab-1)=0.8(2´0.826-1)=0.522—101—华阳集团轻钢结构厂房设计I1+I2A9878+2083164.64iy===8.52cm，ly=l/iy=600/8.52=70.4—101—华阳集团轻钢结构厂房设计计算整体稳定系数jb为：—101—华阳集团轻钢结构厂房设计jb=bb4320Ah⎡×⎢lyt1++hb⎤235⎥＝2.42>0.6—101—华阳集团轻钢结构厂房设计lW2yx⎢⎣4.4h⎦⎥fy—101—华阳集团轻钢结构厂房设计jb"=1.07-0.282/jb=0.95—101—华阳集团轻钢结构厂房设计o=Mx+My=766´106+18.0´106=193.7N/mm2<215N/mm2—101—华阳集团轻钢结构厂房设计jbWxWy0.95´5.19´106470´103—101—华阳集团轻钢结构厂房设计（2）腹板局部稳定性：—101—华阳集团轻钢结构厂房设计h0=tw71.80.8=89.75处于80235/fy与170之间，需配置横向加劲肋。—101—华阳集团轻钢结构厂房设计235/fy取加劲肋间距a=1000mm，加劲肋宽bs=90mm，ts=bs/15=6mm计算跨中处，吊车梁腹板计算高度边缘的弯曲压应力为：—101—华阳集团轻钢结构厂房设计6s=Mhc=419.97´10´(75-43.6-1.6)´10=76.78N/mm2—101—华阳集团轻钢结构厂房设计I163´103´104腹板的平均剪应力为：—101—华阳集团轻钢结构厂房设计3t=166´10=28.9N/mm2—101—华阳集团轻钢结构厂房设计71.8´0.8´102腹板边缘的局部压应力为：—101—华阳集团轻钢结构厂房设计oc=Ftw×lz=0.9´191.1´1038´410—101— 华阳集团轻钢结构厂房设计=52.4N/mm2—101— 华阳集团轻钢结构厂房设计1）计算scr—101—华阳集团轻钢结构厂房设计Cfh0/tl=wb153=1´2(75-43.6-1.6)/0.8=0.487<0.85153—101—华阳集团轻钢结构厂房设计235fyCf==1，则scr=f=215N/mm2—101—华阳集团轻钢结构厂房设计2）计算tcra/h0=1000/718=1.393>1.0—101—华阳集团轻钢结构厂房设计415.34+4(h/a)20ls=Cfh0/tw=1´71.8/0.8=0.805>0.8—101—华阳集团轻钢结构厂房设计415.34+4(71.8/100)2tcr=[1-0.59(ls-0.8)]fr=[1-0.59(0.805-0.8)]´125=124.63N/mm2—101—华阳集团轻钢结构厂房设计3）计算sccra/h0=1000/718=1.393>0.5—101—华阳集团轻钢结构厂房设计2810.9+13.4(1.83-a/h0)3lc=Cfh0/tw=1´71.8/0.8—101—华阳集团轻钢结构厂房设计2810.9+13.4´(1.83-100/74.8)3=0.925>0.92则sccr=[1-0.79(lc-0.9)]f＝[1-0.79(0.925-0.9)]´215=211N/mm跨中区格的局部稳定性按下式验算：—101—华阳集团轻钢结构厂房设计(socr)2+(ttcr)2+sc£1occr—101—华阳集团轻钢结构厂房设计(76.78)2+(21528.9124.63)2+52.4<1可以211—101—华阳集团轻钢结构厂房设计7、扰度计算按一台吊车计算跨度，因一台轮距为4.05m，所以求一台吊车的最大弯矩只能是一个吊车轮压作用在梁上—101— 华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计M0=1Pmax4×l×bw=1´1304´6´1.03=200kN×m—101—华阳集团轻钢结构厂房设计2u=M0l=200.85´106´60002=2.15mm—101—华阳集团轻钢结构厂房设计10EIx10´2.06´105´163´103´104—101—华阳集团轻钢结构厂房设计u=2.15=l6000l2786<[u]=l1000—101—华阳集团轻钢结构厂房设计8、支座加劲肋计算取支座加劲肋为2—110×10mm，支座构造见图3.3支座加劲肋的端面承压应力为：—101—华阳集团轻钢结构厂房设计o=Rmax=332.0´103=174.7N/mm2-1—101—华阳集团轻钢结构厂房设计k=7.8-6.29y+9.78y2=7.8-6.29´(-0.977)+9.78´(-0.977)2=23.282）上翼缘板上翼缘板为最大压应力作用于部分加劲肋板件的支承边y=smin/smax=98.89/103.5=0.955>-1k=5.89-11.59y+6.68y2=5.89-11.59´0.955+6.68´0.9552=0.9142（2）有效截面计算1）腹板：腹板为加劲板件—101—华阳集团轻钢结构厂房设计kc=0.914kkcx=cbk=23.287023.281600.914=b=160mm=2.2>1.1c=70mmt=3.0mms1=98.89N/mm—101— 华阳集团轻钢结构厂房设计22k1=0.11+0.93/(x-0.05)=0.11+0.93/(2.2-0.05)=0.312205kk1/s1205´23.28´0.312/98.89r===3.880—101—华阳集团轻钢结构厂房设计y<0，则a＝1.15，bc=b/(1-y)=160/(1+0.87)=85.56mm—101—华阳集团轻钢结构厂房设计Qb/t=160/3=53.3<18ar=18´1.15´3.88=80.316be=bc=85.56mmbe1=0.4be=0.4´85.56=34.224mmbe2=0.6be=0.6´85.56=51.336mm22）上翼缘板：—101—华阳集团轻钢结构厂房设计k=0.914kc=23.28b=70mmc=160mmt=3.0mms1=98.89N/mm—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计kkc1600.9147023.28x=c=b=0.453<1.1—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计板组约束系数k1=1/=1/=1.486—101—华阳集团轻钢结构厂房设计x0.453205kk1/s1205´0.914´1.486/98.89r===1.678y>0，则a＝1.15-0.15y＝1.15-0.15´0.955＝1.007，bc=b=70mmQb/t=70/3=23.3<18ar=18´1.007´1.678=30.415，则，be=bc=70mmbe1=0.4be=0.4´70=28mmbe2=0.6be=0.6´70=42mm3）下翼缘：下翼缘为受拉板件，板件截面全部有效。4、强度验算（1）有效净截面模量上腹板和上翼缘板全截面有效，在腹板的计算截面有一f13拉条连接孔（距上翼缘边距为35mm）。有效净截面模量：—101—华阳集团轻钢结构厂房设计Wenx=373.64´104-13´3.0´(80-35)280=4.572´104mm3—101— 华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计eny4Wmax=60.42´10-13´3´(22.2-3/2)222.2=2.646´104mm3—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计enyWmin=60.42´10-13´3´(22.2-3/2)270-22.24=1.229´104mm3—101—华阳集团轻钢结构厂房设计6（2）由于屋面系压型钢板与檩条牢固连接，能阻止檩条侧向失稳和扭转，故可只对檩条进行强度验算—101—华阳集团轻钢结构厂房设计o=Mx+My=4.43´10+0.11´10=Nmm2<Nmm2—101—华阳集团轻钢结构厂房设计61WenxWenymax4.572´1042.646´104101.05/205/—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计o=Mx-My=4.43´10-0.11´10=6Nmm2<Nmm2—101—华阳集团轻钢结构厂房设计62WenxWenymin4.572´1041.229´10487.9/205/—101—华阳集团轻钢结构厂房设计5、稳定性验算3永久荷载与风荷载吸力组合下的弯矩小于永久荷载与屋面均布活荷载组合组合下的弯矩，根据3的计算结果，截面全部有效，不计孔洞削弱，则—101—华阳集团轻钢结构厂房设计3Wex=Wx=45.72cm，Wey=Wymin=12.29cm—101—华阳集团轻钢结构厂房设计（1）受弯构件的整体稳定系数jbx计算跨中无侧向支承，ub=1.0，x1=1.13，x2=0.46ea=eo-xo+b/2=5.25-2.22+7/2=6.53mm（取正值）h=2x2ea/h=2´0.46´6.53/160.375—101—华阳集团轻钢结构厂房设计x=4Iw+0.156I（tubl）2=4´3070.5+0.156´0.2836⎜600⎟=1.824—101—华阳集团轻钢结构厂房设计yh2IIyh162´60.42⎛⎞260.42⎝16⎠—101—华阳集团轻钢结构厂房设计fly=600/2.53=237.15—101—华阳集团轻钢结构厂房设计jbx=4320Ahx1(h2+x+h)⎜235⎟—101—华阳集团轻钢结构厂房设计⎛⎞xl2Wy⎜⎟⎝y⎠—101— 华阳集团轻钢结构厂房设计´´⎛⎞—101—华阳集团轻钢结构厂房设计=43209.4516´1.13´（0.3752+1.824+0.375）´⎜235⎟=0.499<0.7—101—华阳集团轻钢结构厂房设计237.152´45.72⎝215⎠（2）风吸力作用使檩条下翼缘受压，稳定性：—101—华阳集团轻钢结构厂房设计o=Mx+My=2.25´106+0.06´106=103.5KN/mm2—101—华阳集团轻钢结构厂房设计jbxWexWey0.499´4.572´1041.229´104—101—华阳集团轻钢结构厂房设计<205N/mm2但大于永久荷载与屋面均布活荷载组合下的101.05N/mm2计算表明由永久荷载与分荷载组合控制。6、挠度验算—101—华阳集团轻钢结构厂房设计vy=5pky·l4=5´0.75´cos5.710´6000454=16.36mm<[w]=l6000==30mm—101—华阳集团轻钢结构厂房设计384EIx满足要求7、构造要求384´2.06´10´373.64´10200200—101—华阳集团轻钢结构厂房设计lx=6000/62.9=95，ly=3000/25.3=119<200因此檩条在平面肋、平面外均满足要求。8、拉条计算拉条所受力即为檩条距中侧向支点的支座反力，则—101—华阳集团轻钢结构厂房设计xN=0.625q(1)l=0.625q(1)sina×l—101—华阳集团轻钢结构厂房设计=0.625´0.99´sin5.71o´6=0.369kN—101—华阳集团轻钢结构厂房设计拉条所需面积NAmin=f=369=1.8mm2205—101—华阳集团轻钢结构厂房设计按构造取f10拉条（A=50.8mm2）※※※※※※验算通过！※※※※※※—101— 华阳集团轻钢结构厂房设计§3.4墙梁构件设计与验算墙梁跨度l=6m，间距1.6m，跨中设有拉条一道，外侧用压型钢板作墙板，墙梁与拉条材料均为Q235，焊条采用E4313型。1、墙梁荷载计算墙体自重0.10×1.6=0.160KN/m墙梁自重0.073KN/m最大迎风载0.53×1.6×0.8=0.678KN/m背风荷载0.47×1.6×0.4=0.301KN/m墙梁所受荷载设计值：xx竖向：q"=0.160´1.2=0.192KN/mq""=0.073´1.2=0.088KN/m"""qx=qx+qx=0.28KN/m水平：qy=0.678´1.4=0.949KN/m"qy=0.301´1.4=0.421KN/m墙梁所受荷载标准值：竖向：qkx=0.160+0.073=0.233KN/m水平：qky=0.678KN/m"—101—华阳集团轻钢结构厂房设计qky=0.301KN/m"—101—华阳集团轻钢结构厂房设计荷载组合考虑两种情况：（1）qx+qy，（2）qx+qy2、内力分析①竖向荷载qx产生的弯矩My。由于墙梁跨中竖向设有一道拉条，可视为墙梁支承点，弯矩如图所示：13000B23000qxACMBMyM1M2图3.7墙梁弯矩示意图—101— 华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计Mymax=MB=112qxl=32211´0.28´62322=0.315KN×m—101—华阳集团轻钢结构厂房设计M1=M2=qxl64=´0.28´664=0.158KN×m—101—华阳集团轻钢结构厂房设计②水平荷载qx，qy产生的弯矩M，M`。墙梁承担水平方向荷载作用—101—华阳集团轻钢结构厂房设计XX下，按单跨简支梁计算内力，则：—101—华阳集团轻钢结构厂房设计迎风MX12=qylx8=1´0.949´628=4.27KN×m—101—华阳集团轻钢结构厂房设计背风③剪力M`=1q`l2x8=1´0.421´628=1.89KN×m—101—华阳集团轻钢结构厂房设计在竖向荷载qx作用下，两跨连续梁的最大剪力：Vxmax=0.625qxl=0.625´0.28´6=1.05KN水平方向的剪力按单跨简支梁计算：迎风Vynax=0.5qyl=0.5´0.949´6=2.85KN``背风Vymax=0.5qyl=0.5´0.421´6=1.26KN④双弯扭力矩初选墙梁截面为C形冷弯槽钢170×70×20×3，由附表E-19查得-1xye0=5.25cm，弯扭特性系数：k=0.006cm，得迎风时荷载q`,q对弯曲中心的合扭矩：xyy0m=q`×e+qe=0.192´0.11+0.949´0.0525=0.071KN×m/mkl=0.006´600=3.6由d-kl曲线查得d=4.5，故得跨中最大双弯扭力矩：222Bnax=0.01dml=0.01´4.5´0.071´6=0.115KN×m得背风时荷载q`,q`对弯曲中心的合扭矩：xy—101— 华阳集团轻钢结构厂房设计``m=qx×ey-qye0=0.192´0.11-0.421´0.0525=-0.001KN×m/mkl=0.006´600=3.6由d-kl曲线查得d=4.5，故得跨中最大双弯扭力矩："`222Bnax=0.01dml=-0.01´3.8´0.001´6=-0.0014KN×m3、截面验算43初选墙梁截面C形槽钢160´70´20´3，查表可知其截面特性：—101—华阳集团轻钢结构厂房设计4A=9.5cm2Ix=376.93cmWx=47.12cmix=6.3cm—101—华阳集团轻钢结构厂房设计444x0=2.229cmIy=61.27cmWynaz=27.49cmWymin=12.84cm3—101—华阳集团轻钢结构厂房设计3iy=2.54cmIw=3070.5cmIt=0.2836cmWw1=135.49cm—101—华阳集团轻钢结构厂房设计4Ww2=109.92cmxxy由弯矩M、M"、M和双弯扭矩B引起的截面各角点应力符号如下图所示。qy—101—华阳集团轻钢结构厂房设计+x--x+-x-1+xx-1-+—101—华阳集团轻钢结构厂房设计41414441—101—华阳集团轻钢结构厂房设计yyyyyyyyyy—101—华阳集团轻钢结构厂房设计3232323232—101—华阳集团轻钢结构厂房设计+x-(Mx)-x(Mx")++x+(My跨中)-x+B+x-B"—101—华阳集团轻钢结构厂房设计图3.8角点应力符号①各板件端部的应力值为：—101—华阳集团轻钢结构厂房设计迎风：si=MxWxiMy+Wyi+BWwi—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计s=-4.27´106-0.315´10-0.115´109=-186.96MPa—101—华阳集团轻钢结构厂房设计6147.12´10327.49´103135.49´104—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计s=-4.27´106+0.315´10+0.115´109=38.53MPa—101—华阳集团轻钢结构厂房设计6247.12´10312.84´103109.92´104—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计s=-4.27´106+0.315´10-0.115´109=10.53MPa—101—华阳集团轻钢结构厂房设计6347.12´10312.84´103109.92´104—101— 华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计6s=4.27´10-0.315´10+0.115´109=163.86MPa—101—华阳集团轻钢结构厂房设计6447.12´10327.49´103135.49´104—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计背风：si=Mx"WxiMy+Wyi+BWwi—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计6s=1.89´10-0.315´10+0.0014´10=29.68MPa—101—华阳集团轻钢结构厂房设计6147.12´10327.49´1039135.49´104—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计6s=1.89´10+0.315´10-0.0014´10=63.37MPa—101—华阳集团轻钢结构厂房设计6247.12´10312.84´1039109.92´104—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计6s=-1.89´10+0.315´10+0.0014´10=-14.31MPa—101—华阳集团轻钢结构厂房设计6347.12´10312.84´1039109.92´104—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计6s=-1.89´10-0.315´10-0.0014´10=-52.60MPa—101—华阳集团轻钢结构厂房设计6447.12´10327.49´1039135.49´104—101—华阳集团轻钢结构厂房设计②组成板件有效截面A、担竖向荷载qx和迎风荷载qy时：板件1-4按非均匀受压的两边承板件：smax作用在支承边，smax=s1=186.96MPa，smin=s4=163.86MPa—101—华阳集团轻钢结构厂房设计a=smax-sminomax=186.96+163.86=1.88186.96—101—华阳集团轻钢结构厂房设计b/t=160/3=33.3,板件截面全部有效。板件3-4按非均匀受压的一边支承、一边卷边板件，smax作用在支承边：a=163.86+10.53=1.06，查表得x=102.6xomax163.86—101—华阳集团轻钢结构厂房设计允许：b=100t=100102.6163.86=79.1—101—华阳集团轻钢结构厂房设计b/t=70/30=23.3<79.1板件截面全部有效。板件1-2按非均匀受压的一边支承、一边卷边板件，smax作用在支承边：—101— 华阳集团轻钢结构厂房设计a=186.96+38.53=1.20，查表得x=118.6xomax186.96—101—华阳集团轻钢结构厂房设计允许：b=100t=100118.6186.96=79.6—101—华阳集团轻钢结构厂房设计b/t=70/30=23.3<79.6板件截面全部有效。xyB、承担竖向荷载q和背风荷载q"时：—101—华阳集团轻钢结构厂房设计⎧s板件1-4为非均匀受压的两边支承板件，⎨max=s4=52.60MPa—101—华阳集团轻钢结构厂房设计a=smax-sminomax=52.60+29.68=1.5652.60⎩smin=s1=29.68MPa—101—华阳集团轻钢结构厂房设计b/t=160/30=33.3，板件截面全部有效。板件1-2为非均匀受压的一边支承、一边卷边板件，smax=s2=63.37MPa作用在卷边，smin=s1=29.68MPaa=63.37-29.68=0.53，查表得x=16.51xomax63.37—101—华阳集团轻钢结构厂房设计允许b=100t=10016.5163.37=51.0—101—华阳集团轻钢结构厂房设计实际b=70=23.3<51.0板件截面全部有效。t3板件3-4s4=-52.60MPa，s3=-14.31MPa为受拉板件，板件截面全部有效。③强度验算由于各组成板件截面全部有效，故墙梁的有效截面特性即为毛截面特性。考虑到墙梁跨中设有一道拉条，墙梁需开孔，设开孔孔径f10，统一考虑0.95的折减系数，则扣除孔之后墙梁净截面特性：333Wefnx=0.9´47.12´10=42.41´10mm(Wefny)max=0.9´27.49´103=24.74´103mm3—101— 华阳集团轻钢结构厂房设计333(Wefny)min=0.9´12.84´10=11.56´10mmA、墙梁正应力强度验算公式为：—101—华阳集团轻钢结构厂房设计oi=MxWefnxi+MyWefnyi+B£fWwi—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计则：s=-4.27´10-0.315´10-0.115´109=-198.29MPa—101—华阳集团轻钢结构厂房设计66142.41´10324.74´103135.49´104—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计6s=-4.27´10+0.315´10+0.115´109=31.04MPa—101—华阳集团轻钢结构厂房设计6242.41´10311.56´103109.92´104—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计s=+4.27´106+0.315´10-0.115´109=23.04MPa—101—华阳集团轻钢结构厂房设计6342.41´10311.56´103109.92´104—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计s=+4.27´106-0.315´10+0.115´109=172.77MPa—101—华阳集团轻钢结构厂房设计6442.41´10324.74´103135.49´104—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计omax=s1=198.29MPa100所以t<855000=855000=22.28—101—华阳集团轻钢结构厂房设计t0.8(h/t)2195.92—101—华阳集团轻钢结构厂房设计故该压型钢板强度满足设计要求。(5)、刚度验算按单跨简支板计算跨中最大挠度—101—华阳集团轻钢结构厂房设计wmax=5qkl4="5´0.14´(1.5´103)45=0.9mm<[w]=l=9.6mm—101—华阳集团轻钢结构厂房设计384EIx384´2.06´10´751870250—101—华阳集团轻钢结构厂房设计故压型钢板刚度满足设计要求。§3.6.2墙面压型钢板设计与计算墙面材料采用压型钢板，墙檩条间距1.6m，选用YX35-125-750型压型钢板，板厚t=0.6㎜，截面形状及尺寸如图(1)、内力计算压型钢板单波线荷载：qx=0.53´0.125´0.8´1.4=0.074kN/m125293529750图3.12YX35-125-750型压型钢板截面按简支梁计算压型钢板跨中最大弯矩：M=1ql2=1´0.074´2.02=0.037KN×mmax8x8(2)、截面几何特性采用“线性法”计算D=35㎜b1=29㎜b2=29㎜h=48.45㎜—101— 华阳集团轻钢结构厂房设计L=b1+b2+2h=29+29+2´48.45=154.9mmy=D(h+b2)=35´(48.45+29)=17.5mm1L154.9y2=D-y1=35-17.5=17.5mm—101—华阳集团轻钢结构厂房设计2I=tD(bb+2hL-h2)—101—华阳集团轻钢结构厂房设计xL123—101—华阳集团轻钢结构厂房设计2=0.6´35154.9´(29´29+2´48.45´154.9-48.452)=16592.6mm3—101—华阳集团轻钢结构厂房设计IxWcx=y1=16592.617.5=948.1mm3IxWtx=y2=16592.617.5=948.1mm3—101—华阳集团轻钢结构厂房设计(3)、有效截面计算①上翼缘：为一均匀受压两边支承板，其应力为：—101—华阳集团轻钢结构厂房设计ocx=MmaxWcx=0.037´106948.1=39.0N/mm2—101—华阳集团轻钢结构厂房设计上翼缘的宽厚比b=t29=48.3，上翼缘截面全部有效。0.6—101—华阳集团轻钢结构厂房设计②腹板：系非均匀受压的两边支承板，其腹板上、下两端分别受压应力与拉应力作用—101—华阳集团轻钢结构厂房设计omax=MmaxWcx=39N/mm2（压）—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计omin=MmaxWtx=-39.0N/mm2（拉）—101—华阳集团轻钢结构厂房设计腹板宽厚比h=48.45=80.8t0.6—101—华阳集团轻钢结构厂房设计a=smax-sminomax=39.0-(-39.0)=2，板件截面全部有效。39.0—101—华阳集团轻钢结构厂房设计③下翼缘：下翼缘板件为均匀受拉，故下翼缘截面全部有效。—101— 华阳集团轻钢结构厂房设计(4)、强度验算①正应力验算：—101—华阳集团轻钢结构厂房设计omax=smin=Mmax"Wcx=0.037´106948.1=39.0N/mm2<205N/mm2—101—华阳集团轻钢结构厂房设计②剪应力验算：—101—华阳集团轻钢结构厂房设计Vmax=1qxl=21´0.037´2.0=0.037KN2—101—华阳集团轻钢结构厂房设计腹板最大剪应力—101—华阳集团轻钢结构厂房设计2tmax=3Vmax=3´0.037´103=0.95N/mm2<fv=120N/mm—101—华阳集团轻钢结构厂房设计2Sht2´2´48.45´0.6腹板平均剪应力—101—华阳集团轻钢结构厂房设计t=V=0.037´103=0.64N/mm2—101—华阳集团轻钢结构厂房设计Sht2´48.45´0.6因为h=48.45=80.8<100所以t<8550=8550=105.8N/mm2—101—华阳集团轻钢结构厂房设计t0.6(h/t)80.8—101—华阳集团轻钢结构厂房设计故该压型钢板强度满足设计要求。(5)、刚度验算按单跨简支板计算跨中最大挠度w5ql35´0.053´(1.6´103)311max=k==<—101—华阳集团轻钢结构厂房设计5l384EIx384´2.06´10´16592.61209200—101—华阳集团轻钢结构厂房设计故压型钢板刚度满足设计要求。※※※※※※验算通过！※※※※※※—101— 华阳集团轻钢结构厂房设计§3.7柱脚与基础设计验算§3.7.1柱脚节点设计（B柱柱脚）B柱设为整体式刚性柱脚，计算如下：1、柱脚底板计算—101—华阳集团轻钢结构厂房设计⎨两组内力：⎧N1=808.218kN⎧N2⎨=564.516kN—101—华阳集团轻钢结构厂房设计⎩M1=77.261kN.m⎩M2=183.803kN.m柱底板加劲肋1加劲肋2按照规范取内力组合中轴力N最大的一组来验算。12030019958020025025012080900底板尺寸见图3.13，底面截面特征：A=50×90=4500cm2—101—华阳集团轻钢结构厂房设计2W=50´90651199=67500cm3—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计钢筋混凝土基础为C25，查规范得混凝土抗压强度2fc=12.5N/mm。底板对基础顶面的压应力σmin=0.69σmax=2.35图3.13B柱脚详图及计算简图—101—华阳集团轻钢结构厂房设计⎧NM808.22´10377.26´106—101—华阳集团轻钢结构厂房设计⎪s=1+1=+=1.52+0.83=2.35N/mm21.402m2—101—华阳集团轻钢结构厂房设计22W=lb=1.6´2.4=1.536m3—101—华阳集团轻钢结构厂房设计66G=gmbld=25´1.6´2.4´1.5=144kN3、基础底边缘的最大和最小压力计算—101—华阳集团轻钢结构厂房设计p=Nk+Gk+Mk+Vkd=407.48+144+137.81+24.3´1.5kNm2—101—华阳集团轻钢结构厂房设计k,maxAW3.84´1.251.536´1.25=205.65/—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计pk,min=114.88-90.76=24.12kN/m2—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计4、荷载偏心距e偏心距：e=M+VdN+G=137.81+24.3´1.5=0.316m2×Ho+hc=2×600+1000=2200mm，X方向需要验算抗冲切。—101—华阳集团轻钢结构厂房设计am=at+ab2=0.8+1.42=1.1m—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计Fl=pjA=219.56´⎡(b-ht-h0)l-(l-bt2⎤)-h0⎥—101—华阳集团轻钢结构厂房设计⎢⎣2222⎦=219.56´⎡(2.4-1.4-0.46)´1.6⎤=8.78kN22⎢⎥⎣⎦-3Fl£0.6bhpftamh0=0.6´1.0´1.1´1100´460´10=333.96kN2)Y方向（b方向）：b=1600mm<2×Ho+hc=2×600+1000=2200mm，Y方向不需要验算抗冲切。7、基础底板配筋计算：1）、弯矩计算：按《建筑地基基础设计规范》(GB5007-2002)下列公式验算：—101— 华阳集团轻钢结构厂房设计12⎡⎛2G⎞⎤—101—华阳集团轻钢结构厂房设计MI=a1⎢(2l+a")⎜pmax+p-⎟+(pmax-p)l⎥（8.2.7-4）—101—华阳集团轻钢结构厂房设计12⎣⎝A⎠⎦—101—华阳集团轻钢结构厂房设计1⎡⎛2´144⎞⎤—101—华阳集团轻钢结构厂房设计=´(2.4-1.4)2⎢(2´1.6+0.75)´⎜257.06+205.2-⎟+(257.06-205.2)´2.4⎥12⎣⎝1.0⎠⎦=64.7KkN.m12⎛2G⎞—101—华阳集团轻钢结构厂房设计MP=(a-b")(2a+a")⎜pmax+pmin-48⎝⎟(8.2.7-5)A⎠—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计=1´(1.6-0.75)2´(2´1.6+0.75)⎛257.06+30.15-2´144⎞⎟=2.1kN.m—101—华阳集团轻钢结构厂房设计⎜48⎝1.0⎠2）、基础底板配筋计算：沿a方向的受拉钢筋截面面积可近似按下式计算—101—华阳集团轻钢结构厂房设计sIA=MI=64.7´106=221.5mm2—101—华阳集团轻钢结构厂房设计0.9fyh010.9´210´(1500-45)—101—华阳集团轻钢结构厂房设计按构造实配①12f10，即f10@100,A=603.6mm2沿b方向的受拉钢筋截面面积可近似按下式计算—101—华阳集团轻钢结构厂房设计A=MP=2.1´106=9.8mm2—101—华阳集团轻钢结构厂房设计sP0.9fy(h01-d)0.9´210´(1500-50-10)按构造实配②8f10，即f10@150,A=402.4mm28、短柱配筋计算竖向钢筋配置（按小偏心受压对称配筋计算）计算长度l0=1.5m，h=1.4m，l0/b=1.07<8，得h=1.0，求偏心距e：—101—华阳集团轻钢结构厂房设计e0=M=N1.4137.8´103407.48´103=0.338m—101—华阳集团轻钢结构厂房设计ea=30=0.05m—101—华阳集团轻钢结构厂房设计ei=e0+ea=0.338+0.05=0.343m〈0.3h0为小偏心受压—101— 华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计e=hei+h-a2s=1.0´0.343+1.4-0.04=1.003m2—101—华阳集团轻钢结构厂房设计由xb=0.544得2x=N-xba1fcbh0+xb—101—华阳集团轻钢结构厂房设计0Ne-0.45a1fcbh—101—华阳集团轻钢结构厂房设计(0.8-x)(h-a")+a1fcbh0—101—华阳集团轻钢结构厂房设计b0s—101—华阳集团轻钢结构厂房设计=40.82´103407.82´103-0.544´1.0´11.2´800´1360´840-0.45´1.0´11.2´800´13602+0.544—101—华阳集团轻钢结构厂房设计＝0.160(0.8-0.544)´(1360-40)+1.0´11.2´800´1360—101—华阳集团轻钢结构厂房设计x=xh0=0.160×1360=217.5mms纵筋面积A"得：—101—华阳集团轻钢结构厂房设计Ne-αf⎛x⎞bx⎜h-⎟3⎛407.8´10´1003-1.0´11.2´800´217.5´⎜1360-217.5⎞⎟—101—华阳集团轻钢结构厂房设计A"=s1cf⎛⎜hy⎝0⎝0-a"⎞⎟s⎠2⎠⎝2⎠=310´(1360-40)<0—101—华阳集团轻钢结构厂房设计S按构造配筋A"=rminbh0=0.0015´750´1360=1530mm2，配置③4F20竖—101—华阳集团轻钢结构厂房设计—101—华阳集团轻钢结构厂房设计s向钢筋A"=As=1570mm2，—101—华阳集团轻钢结构厂房设计箍筋配置V<0.07×fc×bo×Ho07×9.6×103×0.4×0.4=107.5KN>V=24.3kN按构造配筋，配置④f8@200箍筋。—101— 华阳集团轻钢结构厂房设计—101— 华阳集团轻钢结构厂房设计外文翻译—101—华阳集团轻钢结构厂房设计P25原文AppliedStructuralSteelDesign(FourthEdition)LeonardSpiegelGeorgeF.Limbrunner—101—华阳集团轻钢结构厂房设计—101— 华阳集团轻钢结构厂房设计—101— 华阳集团轻钢结构厂房设计—101— 华阳集团轻钢结构厂房设计—101— 华阳集团轻钢结构厂房设计—101— 华阳集团轻钢结构厂房设计—101— 华阳集团轻钢结构厂房设计—101— 华阳集团轻钢结构厂房设计—101— 华阳集团轻钢结构厂房设计—101— 华阳集团轻钢结构厂房设计译文：例2-1试求拼节板能够承受的最大轴向拉力Pt。螺栓布置如图2-4，螺栓直径为3/4in.钢板为A36（Fu＝50～80ksi，见ASDM第一部分表1），假定拼节构件有足够的稳定性，不考虑拉应力的影响。如图所示。图2-4受拉构件分析解：Pt＝FtAn或FtAg1、按毛截面面积Pt＝0.60FyAg=0.60(36)(7)(12)=113.4kips162、按净截面面积，取图2-4b沿ABCDE的横向截面An＝Ag－Aholes—100—华阳集团轻钢结构厂房设计＝⎜7⎟(12)-3⎜3+1⎟⎜7⎟=4.10in.2—100—华阳集团轻钢结构厂房设计⎛⎞⎛⎞⎛⎞—100—华阳集团轻钢结构厂房设计⎝16⎠Pt＝0.50FuAn⎝48⎠⎝16⎠—100—华阳集团轻钢结构厂房设计取抗拉强度极限值Fu（保守取值），Pt＝0.50（58）（4.10）＝118.9kips3、按ASDS第J4节检验抗剪强度，分别按下面两种情况检验Pt＝AvFv+AtFt=Av(0.3Fu)+At(0.50Fu)—100— 华阳集团轻钢结构厂房设计式中，Av和At分别为受剪净截面面积和受拉净截面面积，螺栓孔径由下式求得—100—华阳集团轻钢结构厂房设计3+1=0.875in.—100—华阳集团轻钢结构厂房设计48Ⅰ：沿FBCDG破坏（见图2-4b）：⎛7⎞—100—华阳集团轻钢结构厂房设计Av＝2⎜⎟[7.5-2.5(0.875)]=4.65in.2—100—华阳集团轻钢结构厂房设计At=⎝16⎠7[6-2(0.875)]=1.85916in.2—100—华阳集团轻钢结构厂房设计Pt＝4.65（0.30）（58）+1.859（0.50）（58）＝134.8kipsⅡ：沿FBCDG破坏（见图2-4b）：⎛7⎞Av＝⎜⎟[7.5-2.5(0.875)]=2.32in.2⎝16⎠⎛7⎞At=⎜⎟[9-2.5(0.875)]=2.98in.2⎝16⎠Pt＝2.32（0.30）（58）+2.98（0.50）（58）＝126.8kips（564kN）则，受拉构件能够承受的轴向Pt为毛截面屈服控制下的113.4kips。图2-5对角孔图示在例2-1中，起控制性作用的断面是明显的，在某些状态下，扣件应力将被重分配，从而控制断面将不再是横向的，如图2-5所示。当扣件处于不稳定状态时，其便可能会改变改变连接件的尺寸和形状，这是即出现这种情况。图2-5表明，有两种可能发生破坏的断面，即沿ABCD方向和ABE方—100— 华阳集团轻钢结构厂房设计向。如果S值较大，ABE方向可能为控制断面；S值较小，ABCD方向更可能起控制作用，实际上，垫圈和都会影响这个问题。断面ABCD中的斜面BC同时受到剪力和拉力的作用，这些力的同时作用产生了一个理论上更为复杂的难题。ASDS基于V.H.Cochrane和T.A.Smith20在世纪早期研究的基础上提出了一个简化的分析方法，附录2提供了一些背景资料。ASDSB2节规定，当破坏断面为对角线时，该板有效宽度应该为毛截面减去断面处所有孔径，对每个对角线，其值为s24g式中，s和g参照前面定义取值。净宽wn可按下式计算s2wn＝wg-Σdh+Σ4g式中wg指毛截面宽度，dh指设计孔洞直径。上述公式中，wn可近似按厚度平均值来取。如果将上式乘以厚度t，则得到s2twnt＝wgt-Σdht+Σ4g或者令wnt＝An，wgt＝Ag，则—109—华阳集团轻钢结构厂房设计An＝Ag-Σdht+Σs2t4g—109—华阳集团轻钢结构厂房设计后式中的An更为有效，因为它直接给出了净截面面积，并且适用于厚度不一致的情况。在有多重临界失效面时，临界净截面面积取最小值。例2-2求图2-6中钢板的临界净宽wn，扣件采用直径1in.的螺栓。解：按净截面计算公式：s2wn＝wg-Σdh+Σ4g验算所有可能不利截面。事实上，可以看出有些情况下的可以排除。按—109— 华阳集团轻钢结构厂房设计图2-6净截面面积计算照图示的字母表示的危险截面，列表求出最薄弱断面。便于分析，令孔洞直1—109—华阳集团轻钢结构厂房设计径dh＝18in.＝1.13in.—109—华阳集团轻钢结构厂房设计断面净截面面积ABCD12-2(1.13)+0=9.74in.EFG12-1(1.13)+0=10.87in.22ABFG12-2(1.13)+＝10.07in.4(3)22EFCD12-2(1.13)+＝9.99in.4(4)2222ABFCD12-3(1.13)++＝9.19in.4(3)4(4)因此，此板的临界净宽度为9.19in.控制净截面面积等于净宽乘以板厚。从这个计算中我们可以总结得到一条普遍适用的规则，横截面上孔洞最多的应该首先检验，然后再检验孔洞数目次之的Z形截面。参照例2-2，可以看到其计算顺序依次为EFG、ABFG和EFCD。最后，从逻辑上讲，破坏截面也一个有内力传递。在图2-7中受拉构件受拉力P的作用，每个螺栓都传递P/3给受力构件。危险面ABC、ABFG、DEBC和DEBFG都承受全部力P。然而，危险断面DEFG仅承受2/3P，B螺栓承受另外的P/3。Z形危险断面易发生在有多个交叉断面的构件，如角钢，这在的2-8节中有详细阐述。如果将角钢设想成如图2-8c所示的展平状，其也可以按照前—109— 华阳集团轻钢结构厂房设计图2-7三孔连接的受拉构件述方法依次详细分析。ASDS第B2节规定，在这种条件下，两肢对应的相邻孔距g应为各自外缘尺寸减去壁厚。因此，g＝2.50+1.75-0.25＝4.00in.这样危险断面才可以按照上述设想法考虑。例2-3计算图2-8所示角钢的最大容许拉力Pt，构件理想为无最大控制限值。同样，连接也没有。钢材为A36，孔径为3/4in.图2-8角钢中的Z形危险面—109— 华阳集团轻钢结构厂房设计解：1、按毛截面屈服计算Pt，角钢宽为wg＝4+3-1/4＝6.75in.毛截面面积为6.75（0.25）＝1.69in.则Pt＝AgFt＝Ag（0.60Fy）＝1.69（0.60）（36）＝36.5kips2、按受拉区面积计算Pt，则有两种取值ABC截面（横向截面）：wn＝6.75-0.875＝5.88in.—109—华阳集团轻钢结构厂房设计DEBC截面：wn＝6.75-2（0.875）+1.524(4)＝5.14in.—109—华阳集团轻钢结构厂房设计Z形截面起控制作用，则An＝5.14（0.25）＝1.285in.2净截面上最大拉力Pt为Pt＝AnFt＝An（0.5Fu）＝1.285（0.50）（58）＝37.3kips3、验算受剪区Ⅰ、受剪区危险面为FEBG时，沿斜线可以视为受拉截面，s2/4g按前面定义取值，洞口直径为3+1＝0.875in.48Pt＝AvFv+AtFt=Av(0.3Fu)+At(0.50Fu)Av=0.25[9(1.5)-4(0.875)]＝2.50in.2⎡1.52⎤2At＝0.25⎢4-(0.875)+4(4)⎥＝0.816in.⎣⎦则Pt＝2.50(0.30)(58)+0.816(0.50)(58)=67.2kipsⅡ、受剪区危险面为FEBC时，EB和BC均作受拉面，而FE面受剪：Av=0.25[6.0-1.5(0.875)]＝1.172in.2—109— 华阳集团轻钢结构厂房设计⎡1.52⎤2At＝0.25[1.5-0.5(0.875)]+0.25⎢4.00-0.875+4(4)⎥＝1.082in.⎣⎦则有Pt＝1.172(0.30)(58)+1.082(0.50)(58)=51.82kips危险面DEBG可按同理来检验。可以发现其受拉容许限值较FEBC面稍小，因此，角钢受拉容许值Pt为按毛截面计算的36.5kips（162kN）2-3有效净截面面积某些受拉构件，比如圆管，并不是所有的截面都和支撑件连接，屈服荷载要比按AnFu计算的值小。图2-9描述了这种情况，我们通常称之为剪力削减。图示角钢仅有一肢与构件相连，这导致在一肢上应力集中，在另一肢上没有应力或者应力很小。研究表明，随着连接长度的增长，受剪肢影响越小。图2-9剪力削减ASDS第B3节描述了剪力削减与有效截面面积的关系，当交叉截面每个肢上的荷载直接由螺栓或焊缝传递时，有效截面面积At等于An。当荷载由构件部分截面上的螺栓传递时，有效截面面积Ae须按下式计算Ae＝UAnASDS公式（B3－1）式中，An＝构件净截面面积U＝折减系数（按表2-1取）当荷载由交叉截面构件个截面是部分焊缝传递时，有效截面面积Ae须按下式计算Ae＝UAgASDS公式（B3－2）—109— 华阳集团轻钢结构厂房设计式中Ag=构件毛截面面积表2-1折减系数U取值ⅠW、M、S形或其截取的局部T形；在外缘连接的构件；受压方向至少由3个螺栓连接。U＝0.90Ⅱ除Ⅰ的外所有截面，包括加工构的件截面；受压方向至少由3个螺栓连接。U＝0.85Ⅲ所有沿受压方向自由2个螺栓的构件U＝0.75表2-1中的U值除了Ⅲ适用于螺栓连接外，Ⅰ和Ⅱ也适用于焊接连接。关于端焊缝，ASDS第B3节提出了有效净截面面积的两种特殊考虑方法：(a)当荷载通过W、M、S形或其截取的局部T形截面上部分横向焊缝传递时，有效净截面面积Ae须取完全连接的单元面积；(b)当荷载仅通过两端有纵向焊缝的扁平（或平板）受拉杆件时，每条焊缝长度不应小于平板宽度。有效净截面面积Ae须按ASDS公式（B3－2）乘以表2-2中的折减系数。表中l＝焊缝长度（in.）w＝板宽(焊缝间的距离)（in.）ASDS中的折减系数U是按B3节注释中的经验公式取平均值得到的。也是编者在分析和设计中经过优化的平均值，不仅仅是利用公式求得的。另外，相对短小的连接配件，如衬板，角支撑，梁柱受拉端承板，其有效截面面积可按实际净截面面积取值，但不得超过毛截面的85％。所以对受拉短平板和连接配件，可不考虑折减系数U，且Ae＝An（不大于0.85Ag）—109— 华阳集团轻钢结构厂房设计表2-2折减系数U（有纵向焊缝的条钢或钢板）取值条件U值l>2w1.02w>l>1.5w0.871.5w>l>w0.75—109— 华阳集团轻钢结构厂房设计参考文献[01]国家标准.建筑结构荷载规范（GB50009-2001）.北京：中国建筑工业出版社，2002[02]国家标准.钢结构设计规范（GB50017-2003）.北京：中国计划出版社，2003[03]中国工程建设标准化协会标准.门式刚架轻型房屋钢结构技术规程（CECS102:2003）.北京：中国计划出版社，2003[04]国家标准.冷弯薄壁型钢结构技术规范（GB50018-2002）.北京：中国计划出版社，2002[05]建筑钢结构焊接技术规程（JGJ81-2002）.北京：中国计划出版社，2002[06]国家标准.钢结构工程施工质量验收规范（GB50205-2001）.北京：中国计划出版社，2001[07]国家标准.混凝土结构设计规范(GB50010-2002).北京：中国建筑工业出版社，2002[08]国家标准.建筑地基基础设计规范（GB50007-2002）.北京：中国建筑工业出版社，2002[09]国家标准.建筑抗震设计规范(GB50011-2001).北京：中国建筑工业出版社，2002[10]章天恩，王茹等.实用建筑结构设计手册（2版）.北京：机械工业出版社，2003[11]压型钢板、夹心板屋面及墙体建筑构造（01J925-1）.北京：中国建筑标准设计研究所，2001[12]汪一骏，冯东等.轻型钢结构设计指南.北京：中国建筑工业出版社，2000[13]《钢结构设计手册》编辑委员会.钢结构设计手册.北京：中国建筑工业出版社，2003[14]《建筑抗震设计手册》编辑委员会.建筑抗震设计手册.北京：机械工业出版社，2003[15]LeonardSpiegelGeorgeF.Limbrunner.AppliedStructuralSteelDesign(FourthEdition).北京：清华大学出版社，2003—109— 华阳集团轻钢结构厂房设计—125— 华阳集团轻钢结构厂房设计—125— 华阳集团轻钢结构厂房设计附录2STAAD计算结果汇总结构计算报告书REI工程软件有限公司STAADPLANE1.STDSTARTJOBINFORMATIONENGINEERDATE15-May-05ENDJOBINFORMATIONINPUTWIDTH72UNITMETERKNFIGURE1STRUCTURESKETCHFIGURE2JOINTSANDMEMBERSJOINTCOORDINATES10.0000.0000.00020.0009.0000.00030.0004.9000.00043.5009.1750.000510.5009.5250.000617.5009.1750.000—125— 华阳集团轻钢结构厂房设计721.0009.0000.000821.0000.0000.000921.0004.9000.0001025.0009.2000.0001133.0009.6000.0001241.0009.2000.0001345.0009.0000.0001445.0000.0000.0001545.0004.9000.000MEMBERINCIDENCES11323232445455667678989797101011101111121213121314151415131539DEFINEMATERIALSTARTISOTROPICMATERIAL1E2.06e+008POISSON0.3DENSITY76.93ALPHA1.2e-005DAMP2.8026e-044ISOTROPICSTEELE2.05e+008POISSON0.3DENSITY76.8195ALPHA6.5e-006DAMP0.03—125— 华阳集团轻钢结构厂房设计ENDDEFINEMATERIALSTARTUSERTABLETABLE11I.UTBENDMEMBERPROPERTYCHINESE2814TAPERED0.50.010.50.250.0160.250.01615TAPERED10.01210.50.030.50.03MEMBERPROPERTYCHINESE1713TAPERED0.50.010.50.350.0160.350.016MEMBERPROPERTYCHINESE36912TAPERED0.60.0060.40.20.010.20.01451011TAPERED0.50.0060.40.20.010.20.01MEMBERRELEASE15STARTMZ15ENDMZCONSTANTSMATERIALSTEELMEMB1TO15SUPPORTS1814FIXEDCUTMODE2LOAD1DLSELFWEIGHTLOADSELFWEIGHTY-1LOAD2DLROOFDEADLOADMEMBERLOAD3UNIGY-1.84UNIGY-1.85UNIGY-1.86UNIGY-1.89UNIGY-1.810UNIGY-1.811UNIGY-1.812UNIGY-1.8LOAD3RL@0ROOFLIVELOADMEMBERLOAD3UNIPY-1.84UNIPY-1.85UNIPY-1.86UNIPY-1.8—125— 华阳集团轻钢结构厂房设计9UNIPY-1.810UNIPY-1.811UNIPY-1.812UNIPY-1.8LOAD4DLFLOORDEADLOADMEMBERLOAD15UNIGY-15JOINTLOAD9MZ643MZ-64LOAD5LL@0FLOORLIVELOADMEMBERLOAD15UNIGY-21JOINTLOAD9MZ883MZ-88LOAD6SL@0SNOWLOADMEMBERLOAD3UNIGY-1.84UNIGY-1.85UNIGY-1.86UNIGY-1.89UNIGY-1.810UNIGY-1.811UNIGY-1.812UNIGY-1.8LOAD7WLLEFTWIND1MEMBERLOAD1UNIGX2.162UNIGX2.163UNIY1.624UNIY1.625UNIY1.356UNIY1.359UNIY1.0810UNIY1.0811UNIY1.0812UNIY1.08—125— 华阳集团轻钢结构厂房设计9UNIGX1.0810UNIGX1.08LOAD8WRRIGHTWIND1MEMBERLOAD1UNIGX-1.082UNIGX-1.083UNIY1.084UNIY1.085UNIY1.086UNIY1.089UNIY1.3510UNIY1.3511UNIY1.6212UNIY1.6213UNIGX-2.1614UNIGX-2.16LOAD9DLNODEMEMBERLOADJOINTLOAD5FY-311FY-313FY-32FY-3LOAD10CL@1CRANELOAD1LEFTMAXJOINTLOAD9FY-238.739MZ-179.04815FY-91.59315MZ68.695LOAD11CL@1CRANELOAD1RIGHTMAXJOINTLOAD15FY-238.7315MZ179.0489FY-91.5939MZ-68.695LOAD12CL@1CRANELOAD1LEFTMAXBRAKELEFTJOINTLOAD9FY-238.739MZ-179.048—125— 华阳集团轻钢结构厂房设计15FY-91.59315MZ68.695MEMBERLOAD8CONGX-7.1870.75014CONGX-7.1870.750LOAD13CL@1CRANELOAD1RIGHTMAXBRAKELEFTJOINTLOAD15FY-238.7315MZ179.0489FY-91.5939MZ-68.695MEMBERLOAD8CONGX-7.1870.75014CONGX-7.1870.750LOAD14CL@1CRANELOAD1LEFTMAXBRAKERIGHTJOINTLOAD9FY-238.739MZ-179.04815FY-91.59315MZ68.695MEMBERLOAD14CONGX7.1870.7508CONGX7.1870.750LOAD15CL@1CRANELOAD1RIGHTMAXBRAKERIGHTJOINTLOAD15FY-238.7315MZ179.0489FY-91.5939MZ-68.695MEMBERLOAD14CONGX7.1870.7508CONGX7.1870.750LOAD16CL@1CRANELOAD1ONLYBRAKELEFTMEMBERLOAD8CONGX-7.1870.75014CONGX-7.1870.750LOAD17CL@1CRANELOAD1ONLYBRAKERIGHTMEMBERLOAD—125— 华阳集团轻钢结构厂房设计14CONGX7.1870.7508CONGX7.1870.750*{THEFIRSTAUTOBUILDRESSPECLOAD*{力作用的方向与系数*{DIRECTIONFACTOR:11.0001.0001.00*{是否考虑Y向自由度*{YFREEDOM:0*{规范类型*{CODETYPE:3*{地震类型(远、近或者多遇、罕遇)*{EQTYPE:1*{地震迭加方法*{POSTMETHOD:2*{力的作用类型*{FORCETYPE:1*{地震烈度*{EQINTENSITY:7*{场地类别*{EARTHTYPE:2*{地震分组*{EQGROUP:2*{是否地震加速度为0.15G、0.35G的地区*{SPECIALACCELERATE:1*{保存反应谱曲线的点的个数*{POINTNUMBER:10*{阻尼系数*{DAMPINGFACTOR:0.035*{比例系数,加速度时为9.8*{PROPORTIONFACTOR:9.8*{地震反应谱曲线上的点的数据（时间）*{POINTTIME:0.000.100.401.202.002.753.604.405.156.00*{地震反应谱曲线上的点的数据（影响系数）*{POINTALPHA:0.0540.1350.1350.0490.0310.0290.0260.024*{POINTALPHA:0.0220.020*{得到等效重力时的基本工况号及其系数*{LOADNOFACTOR:11.000021.000041.000050.5000*{LOADNOFACTOR:60.500091.0000*{1.0000*LOAD1—125— 华阳集团轻钢结构厂房设计*{1.0000*LOAD2*{1.0000*LOAD4*{0.5000*LOAD5*{0.5000*LOAD6*{1.0000*LOAD9*{THEFIRSTAUTOBUILDRESSPECLOAD*{力作用的方向与系数*{DIRECTIONFACTOR:11.0001.0001.00*{是否考虑Y向自由度*{YFREEDOM:0*{规范类型*{CODETYPE:3*{地震类型(远、近或者多遇、罕遇)*{EQTYPE:1*{地震迭加方法*{POSTMETHOD:2*{力的作用类型*{FORCETYPE:1*{地震烈度*{EQINTENSITY:7*{场地类别*{EARTHTYPE:2*{地震分组*{EQGROUP:2*{是否地震加速度为0.15G、0.35G的地区*{SPECIALACCELERATE:1*{保存反应谱曲线的点的个数*{POINTNUMBER:10*{阻尼系数*{DAMPINGFACTOR:0.035*{比例系数,加速度时为9.8*{PROPORTIONFACTOR:9.8*{地震反应谱曲线上的点的数据（时间）*{POINTTIME:0.000.100.401.202.002.753.604.405.156.00*{地震反应谱曲线上的点的数据（影响系数）*{POINTALPHA:0.0540.1350.1350.0490.0310.0290.0260.024*{POINTALPHA:0.0220.020*{得到等效重力时的基本工况号及其系数—125— 华阳集团轻钢结构厂房设计*{LOADNOFACTOR:11.000021.000041.000050.5000*{LOADNOFACTOR:60.500091.0000*{1.0000*LOAD1*{1.0000*LOAD2*{1.0000*LOAD4*{0.5000*LOAD5*{0.5000*LOAD6*{1.0000*LOAD9LOAD18EXAUTORESPONSESPECTRUM*{THEFIRSTAUTOBUILDRESSPECLOAD*{力作用的方向与系数*{DIRECTIONFACTOR:11.0001.0001.00*{是否考虑Y向自由度*{YFREEDOM:0*{规范类型*{CODETYPE:3*{地震类型(远、近或者多遇、罕遇)*{EQTYPE:1*{地震迭加方法*{POSTMETHOD:2*{力的作用类型*{FORCETYPE:1*{地震烈度*{EQINTENSITY:7*{场地类别*{EARTHTYPE:2*{地震分组*{EQGROUP:1*{是否地震加速度为0.15g、0.35g的地区*{SPECIALACCELERATE:1*{保存反应谱曲线的点的个数*{POINTNUMBER:10*{阻尼系数*{DAMPINGFACTOR:0.035*{比例系数,加速度时为9.8*{PROPORTIONFACTOR:9.8*{地震反应谱曲线上的点的数据（时间）*{POINTTIME:0.000.100.351.151.952.753.554.355.156.00—125— 华阳集团轻钢结构厂房设计*{地震反应谱曲线上的点的数据（影响系数）*{POINTALPHA:0.0540.1350.1350.0450.0300.0280.0260.024*{POINTALPHA:0.0220.019*{得到等效重力时的基本工况号及其系数*{LOADNOFACTOR:11.000021.000041.000050.5000*{LOADNOFACTOR:60.500091.0000*{1.0000*LOAD1SELFWEIGHTX1*{1.0000*LOAD2MEMBERLOAD2UNIGX1.83UNIGX1.84UNIGX1.85UNIGX1.89UNIGX1.810UNIGX1.811UNIGX1.812UNIGX1.8*{1.0000*LOAD4MEMBERLOAD15UNIGX15*{0.5000*LOAD5MEMBERLOAD15UNIGX10.5*{0.5000*LOAD6MEMBERLOAD3UNIGX0.94UNIGX0.95UNIGX0.96UNIGX0.99UNIGX0.910UNIGX0.911UNIGX0.912UNIGX0.9*{1.0000*LOAD9JOINTLOAD5FX311FX3—125— 华阳集团轻钢结构厂房设计13FX32FX3SPECTRUMCQCX1ACCSCALE9.8DAMP0.03500.054;0.10.1351;0.350.1351;1.150.0451;1.950.0301;2.750.028;3.550.0259;4.350.0238;5.150.0217;60.0195;PDELTA10ANALYSISPRINTMEMBERFORCESALLPRINTJOINTDISPLACEMENTSALLFINISH毕业论文答辩五大步骤流程毕业论文答辩流程一般包括自我介绍、答辩人陈述、提问与答辩、总结和致谢五部分，下面是小编搜集整理的毕业论文答辩五大步骤流程，供大家阅读查看。　　范文：　　各位老师与同学：　　大家好!我来自XX学院XX专业，我叫XX,今天我演讲题目是《会计基本职业道德--不做假帐》。金融业属于高风险行业，其行业效益需要通过会计报表和会计资料反映出来，如果会计资料失真，将无法真实反映企业经营状况，使管理者无法正确决策，最终导致经营风险，严重干扰正常社会经济秩序，损害国家和社会公众利益。　　本文以此为背景，研究会计从业人员如何不做假账，提升个人职业道德，促进企业健康发展。首先我们简要介绍了当前会计职业道德发展现状，其次探讨会计工作中做假账问题，再次研究如何避免做假账行为，提升会计人员职业素养。—125— 华阳集团轻钢结构厂房设计　　本文的创新点在于着眼做假账行为，深入研究做假账的动机、影响因素，从这一独特视角分析会计职业道德建设问题，为会计诚信研究提供一些参考意义，但由于本人研究视角有限，不能对会计舞弊行为一一分析，研究内容局限，望各位老师指点，提供好的建议。　　以上就是我的论文答辩内容，谢谢各位老师。　　论文答辩流程：　　1.自我介绍：　　自我介绍作为答辩的开场白，包括姓名、学号、专业。介绍时要举止大方、态度从容、面带微笑，礼貌得体的介绍自己，争取给答辩小组一个良好的印象。好的开端就意味着成功了一半。　　2.答辩人陈述：　　收到成效的自我介绍只是这场答辩的开始，接下来的自我陈述才进入正轨。自述的主要内容包括论文标题;课题背景、选择此课题的原因及课题现阶段的发展情况;有关课题的具体内容，其中包括答辩人所持的观点看法、研究过程、实验数据、结果;答辩人在此课题中的研究模块、承担的具体工作、解决方案、研究结果。文章的创新部分;结论、价值和展望;自我评价。　　3.提问与答辩：　　答辩教师的提问安排在答辩人自述之后，是答辩中相对灵活的环节，有问有答，是一个相互交流的过程。一般为3个问题，采用由浅入深的顺序提问，采取答辩人当场作答的方式。　　4.总结：　　上述程序一一完毕，代表答辩也即将结束。答辩人最后纵观答辩全过程，做总结陈述，包括两方面的总结：毕业设计和论文写作的体会;参加答辩的收获。答辩教师也会对答辩人的表现做出点评：成绩、不足、建议。　　5.致谢：—125— 华阳集团轻钢结构厂房设计　　感谢在毕业设计论文方面给予帮助的人们并且要礼貌地感谢答辩教师。　　尽管对于论文答辩来说，主问委员会提什么问题是很难猜到的。但这并不等于说答辩委员出题是任意的、毫无规律可循的。事实上，答辩委员拟题提问是有一定的范围并遵循一定的原则的。不管什么专业的文章，在论文答辩的时候一般都会问到这三类问题。　　1老师一般会问的第一个问题：一般在答辩前老师会首先检验一下论文是不是学生自身的研究成果，是不是有抄袭和剽窃的现象。因此他们通常会提出这些问题，比如“你是怎么想到要选择这个题目的?”、“你在写这篇论文时是怎样搜集有关资料的?”、“你写这篇论文时参考了哪些书籍和有关资料?”、“论文中提到的数据的出处何在?”等等。　　2老师一般会问的第二个问题：在答辩开始前，答辩老师一般都会让学生介绍一下论文的大概内容，也就是你这篇论文主要写的是什么内容。这个问题很简单，你只要叙述一下文章的整体框架就可以了，即这篇文章主要包括几个部分，每个部分各自写的是什么。一般学生根据文章的大标题来说就可以了。　　3、老师一般会提问的第三个问题：针对论文中某些论点模糊不清或者不够准确和确切的地方，对论据不够充分的地方，对论证层次比较混乱、条理难辩的地方提出问题。论文中没有说周全、没有论述清楚或者限于篇幅结构没有详细展开细说的问题，答辩委员也可能提问。—125—'
