80万吨每年催化裂化装置设计计算书

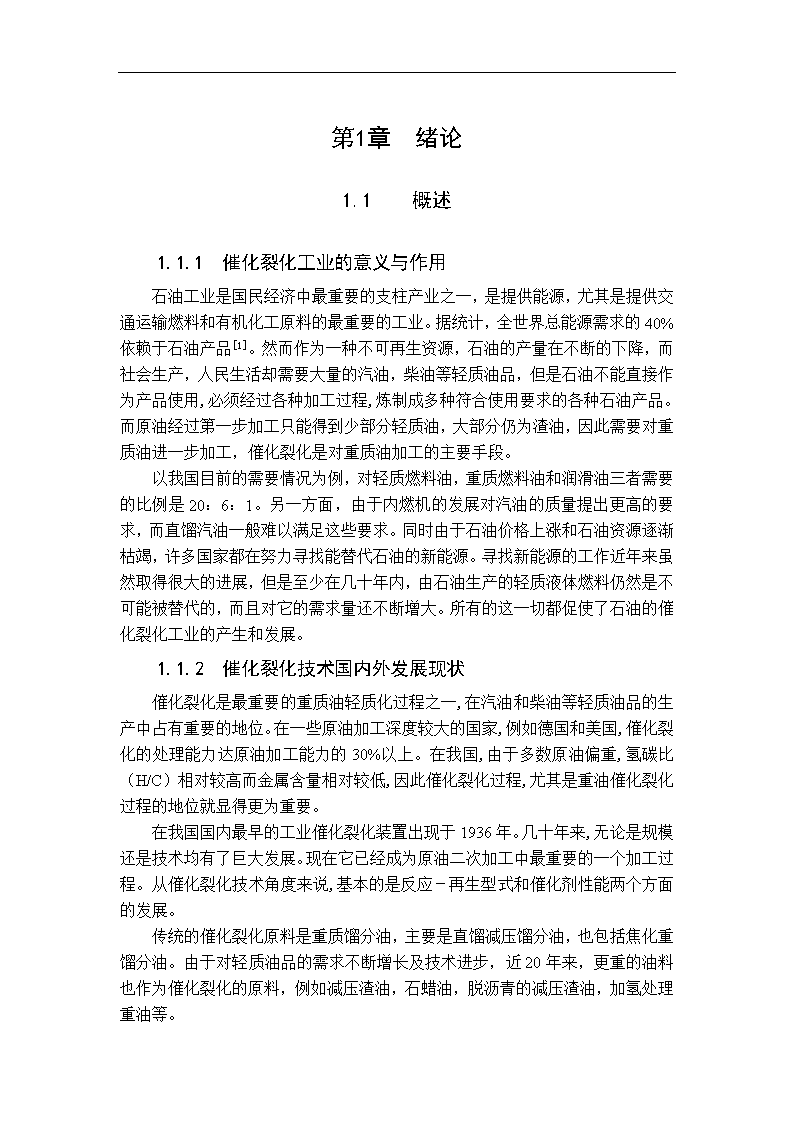

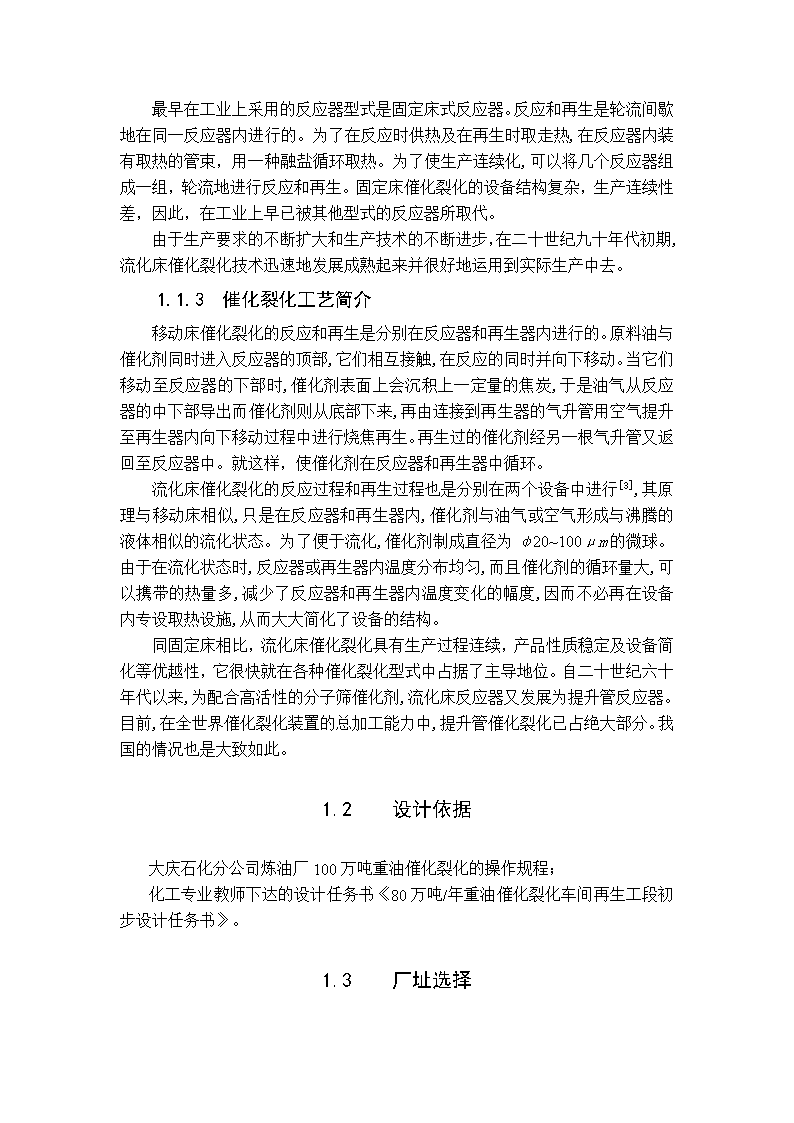

'第1章绪论1.1概述1.1.1催化裂化工业的意义与作用石油工业是国民经济中最重要的支柱产业之一，是提供能源，尤其是提供交通运输燃料和有机化工原料的最重要的工业。据统计，全世界总能源需求的40%依赖于石油产品[1]。然而作为一种不可再生资源，石油的产量在不断的下降，而社会生产，人民生活却需要大量的汽油，柴油等轻质油品，但是石油不能直接作为产品使用,必须经过各种加工过程,炼制成多种符合使用要求的各种石油产品。而原油经过第一步加工只能得到少部分轻质油，大部分仍为渣油，因此需要对重质油进一步加工，催化裂化是对重质油加工的主要手段。以我国目前的需要情况为例，对轻质燃料油，重质燃料油和润滑油三者需要的比例是20：6：1。另一方面，由于内燃机的发展对汽油的质量提出更高的要求，而直馏汽油一般难以满足这些要求。同时由于石油价格上涨和石油资源逐渐枯竭，许多国家都在努力寻找能替代石油的新能源。寻找新能源的工作近年来虽然取得很大的进展，但是至少在几十年内，由石油生产的轻质液体燃料仍然是不可能被替代的，而且对它的需求量还不断增大。所有的这一切都促使了石油的催化裂化工业的产生和发展。1.1.2催化裂化技术国内外发展现状催化裂化是最重要的重质油轻质化过程之一,在汽油和柴油等轻质油品的生产中占有重要的地位。在一些原油加工深度较大的国家,例如德国和美国,催化裂化的处理能力达原油加工能力的30%以上。在我国,由于多数原油偏重,氢碳比（H/C）相对较高而金属含量相对较低,因此催化裂化过程,尤其是重油催化裂化过程的地位就显得更为重要。在我国国内最早的工业催化裂化装置出现于1936年。几十年来,无论是规模还是技术均有了巨大发展。现在它已经成为原油二次加工中最重要的一个加工过程。从催化裂化技术角度来说,基本的是反应－再生型式和催化剂性能两个方面的发展。传统的催化裂化原料是重质馏分油，主要是直馏减压馏分油，也包括焦化重馏分油。由于对轻质油品的需求不断增长及技术进步，近20年来，更重的油料也作为催化裂化的原料，例如减压渣油，石蜡油，脱沥青的减压渣油，加氢处理重油等。 最早在工业上采用的反应器型式是固定床式反应器。反应和再生是轮流间歇地在同一反应器内进行的。为了在反应时供热及在再生时取走热,在反应器内装有取热的管束，用一种融盐循环取热。为了使生产连续化,可以将几个反应器组成一组，轮流地进行反应和再生。固定床催化裂化的设备结构复杂，生产连续性差，因此，在工业上早已被其他型式的反应器所取代。由于生产要求的不断扩大和生产技术的不断进步，在二十世纪九十年代初期,流化床催化裂化技术迅速地发展成熟起来并很好地运用到实际生产中去。1.1.3催化裂化工艺简介移动床催化裂化的反应和再生是分别在反应器和再生器内进行的。原料油与催化剂同时进入反应器的顶部,它们相互接触,在反应的同时并向下移动。当它们移动至反应器的下部时,催化剂表面上会沉积上一定量的焦炭,于是油气从反应器的中下部导出而催化剂则从底部下来,再由连接到再生器的气升管用空气提升至再生器内向下移动过程中进行烧焦再生。再生过的催化剂经另一根气升管又返回至反应器中。就这样，使催化剂在反应器和再生器中循环。流化床催化裂化的反应过程和再生过程也是分别在两个设备中进行[3],其原理与移动床相似,只是在反应器和再生器内,催化剂与油气或空气形成与沸腾的液体相似的流化状态。为了便于流化,催化剂制成直径为φ20~100μm的微球。由于在流化状态时,反应器或再生器内温度分布均匀,而且催化剂的循环量大,可以携带的热量多,减少了反应器和再生器内温度变化的幅度,因而不必再在设备内专设取热设施,从而大大简化了设备的结构。同固定床相比，流化床催化裂化具有生产过程连续，产品性质稳定及设备简化等优越性，它很快就在各种催化裂化型式中占据了主导地位。自二十世纪六十年代以来,为配合高活性的分子筛催化剂,流化床反应器又发展为提升管反应器。目前,在全世界催化裂化装置的总加工能力中,提升管催化裂化已占绝大部分。我国的情况也是大致如此。1.2设计依据大庆石化分公司炼油厂100万吨重油催化裂化的操作规程；化工专业教师下达的设计任务书《80万吨/年重油催化裂化车间再生工段初步设计任务书》。1.3厂址选择 对于石油化工企业来说，厂址选择的正确与否将对建厂速率、建设投资、对项目建成后的经济效益、社会效益和环境效益的发挥对化工行业的合理布局和地区经济文化的发展具有深远的影响。厂址应靠近主要原材料的供应地区大庆,并尽可能靠近主要的交通干线，便于产品的外运销售；节约有地，尽量不占用或少占用农田；注意厂址的防洪排涝；注意环境保护。工厂与居住区要满足卫生防护标准；建厂要选择水资源能满足的地方。因为石油炼制工厂用水数量较大，另外化工厂的职工人数亦较多，工厂每天需要一定数量的生活用水，这些水的水源是城市供水部门提供还是自行解决，必须认真研究，确定方案；化工厂排出污水时，常含有害的化学物质，排放的废水经过处理达到排放标准后排入江河，江河水的最小流量能稀释至符合农业、水产、卫生的要求；厂址应即厂址应具备完整的地质和水文气象资料,以作为化工设计计算的依据;厂址建筑物是否需要抗震设防,应根据厂址地震资料参照TJ11-78工业与民用建筑抗震设计规范进行设计.本设计综合以上条件选择厂址在大庆市龙风区。1.4设计规模与生产制度1.4.1设计规模反应再生联合装置处理的原料为大庆原产的混合蜡油和减压渣油，设计处理量为80万吨/年。掺渣比为46%。设计计算物料时，按年开工8000小时计。非停工状态下连续再生处理分子筛型催化裂化催化剂。80万吨/年重油催化裂化再生工段装置为将催化剂再生的工段，包括主要设备有：再生装置，旋风分离器部分等。1.4.2生产规模全装置采用连续操作方式，年处理量为80万吨/年重油。其中本催化剂再生工段处理催化剂的量为1000吨/小时（计算过程在第二章）。1.4.3生产制度化工生产企业属于高危生产,所以设计生产一线要求连续安全运转，采用五班三倒制，每班8小时工作制，其他部门采用每天每班8小时工作制。1.5原料与产品规格 1.5.1催化剂物化性质催化剂在催化裂化的发展过程中起着十分重要的作用。工业上广泛应用的催化剂分为两类：一类是无定型的硅酸铝，包括天然活性白土和合成硅酸铝；另一类是结晶型硅酸铝盐，又称为分子筛催化剂，在催化裂化的发展初期,主要是利用天然的活性白土作催化剂。二十世纪四十年代起广泛采用人工合成的硅酸铝催化剂,六十年代出现了分子筛催化剂,由于它具有活性高、选择性和稳定性好等特点。使用分子筛催化剂可以获得较高的汽油产率、较低气体产率和焦碳产率等优点，因此很快就被广泛采用,几乎取代了硅酸铝催化剂。1.无定型硅酸铝盐催化剂工业催化裂化装置目前采用合成硅酸盐为催化剂，由Na2sio3和Al2(so4)3溶液按一定比例配合生产凝胶，经过水洗、过滤、成型、干燥、活化等步骤制成。主要成分是Sio2和Al2O3。按其含量的多少分成高、低铝催化剂。但从外型上看，移动床用催化剂是φ3-5的小球，流体床用的是φ1-100μm的微球。一种多微孔性物质的平均直径是φ4-8，微孔的总体积约占催化剂球体积的1/3。正是因为这些微孔，使催化剂有很大的表面积，使其表面积可达到300-700m2/g，催化剂就是靠每个颗粒中微孔内表面上大量的酸性中心而显微酸性。当油与催化剂在高温下接触而进行反应时这种酸性能给分子提供质子，造成不断的裂化反应条件。而酸性与结构有关，主要是靠它含有少量的结构水，水是质子的主要来源。2.结晶型硅酸铝催化剂结晶型硅酸铝催化剂既分子筛催化剂，60年代初被广泛的应用，目前世界上大多数催化裂化装置已采用这种催化剂，目前工业上应用的分子筛硅酸铝催化剂，一般只是含5%-15%的分子筛，其余的是硅酸铝载体。载体不仅能降低催化剂的成本，而且能起到分散活性，提高稳定性和耐磨性，传递热量以及大分子预先反应等多种作用载体和分子互相促进，使裂化达到很高的转化率。分子筛催化剂具有裂化活性和转化活性高、选择性好、稳定性高和抗金属能力强等优点，但缺点是含炭量低，只有0.2%，当催化剂的含炭量每增加0.1%，转化率则降低3%-4%。分子筛活性来源，目前还进一步研究。3.分子筛催化剂的特性分子筛对烷烃和环烷烃有很高的裂化活性，对于目前应用的工业催化剂，大约只需要1-4秒的接触时间，就可使原料中的烷烃和环烷烃全部转化，因此反应时间要求严格控制，以免发生过多的二次反应。为了使反应器内的停留时间短且减少油气的返混，在工业上采用提升管替代流体床，否则不能发挥分子筛选择性好的特点。分子筛催化剂中只有10%-20% 分子筛，其余的都是载体。裂化反应主要是在分子筛上进行，因此催化剂的含炭量对其活性和选择性的影响就很大。所以要求催化剂再生后的含炭量要低于0.1%，最好降低至0.05%或更低。因此要求再生器有很高的烧焦效率。提高再生温度可以提高烧焦效率，故一般采用7000C左右的再生温度。分子筛催化剂对芳烃的裂化活性不高，因此原料油含芳烃多少影响转化率，特别是多环芳烃影响更大。分子筛催化剂的氢转移性高，所以汽油的饱和度高，其辛烷值一般比使用硅酸铝催化剂时低1-2个单位。当对汽油的辛烷值有较高要求的时候，应考虑选择适应条件和研制高辛烷值的催化剂。4.催化剂的中毒和污染焦炭覆盖了催化剂的表面使活性降低，再生焦炭后，活性恢复。水蒸气能够破坏催化剂的结构从而降低催化剂的稳定性使活性下降，比表面积显著下降。重金属污染主要是镍和钒，会使液体产品和液化气产率减低，干气和焦炭率上升，不饱和度增加，特别明显的是氢气的产率增加，甚至会使风机超负荷，还大大降低装置的生产能力。克服重金属污染主要措施是一方面使用抗污染的能力强的分子筛催化剂，另一方面采用优良的原料油，尽可能降低油料油馏分中的硫和重金属的含量。1.5.2催化剂技术指标本设计选择CODO-1新型催化裂化催化剂，本催化剂的抗重金属中毒能力，耐磨能力和再生能力都比较适合大庆原油的组成，能大大提高轻质油份的产率，催化剂的物化性质见表1-1。表1-1催化剂性质分析项目新鲜催化剂待生催化剂定碳，00.16原湿度，12.80.76孔体积，ml/g0.360.30金属含，03120金属含，02244金属含，010金属含，01508密度压紧，kg/m3925.91007.5 密度充气，kg/m3817.0853.5密度自由，kg/m3833.3870.1密度表观，kg/m324812500 第1章生产方法及其工艺流程选择2.1催化剂再生及其反应机理催化剂在参加催化裂化反应后，会有部分的重油中的残碳及其在反应中缩合成的焦碳分布在催化剂表面和孔隙中，除此以外还有少量的氢以及水蒸汽从沉降器的下部通过待生斜管进入烧焦罐的底部等待燃烧再生，反应方程式如下：在烧焦罐的底部7000C温度下，C与底部吹起主风中的O2反应，生成CO，CO2，H2与O2反应生成H2O,在再生器的上部继续反应，同主风中不参加反应的N2，汇成烟气，经过四组二级旋风分离器将烟气与催化剂颗粒分离，使催化剂完成再生，再生催化剂通过再生斜管进入反应器继续参加催化裂化反应。2.2催化剂再生的工艺流程参加催化裂化反应后待生催化剂温度大约为5100C，待生催化剂通过受气动滑阀控制的待生斜管流入烧焦罐[R101/2]下部，在待生催化剂入口（N9）与从密相床层经外循环管从循环催化剂入口（N10）送来的高温催化剂混合，其中循环催化剂入口（N10）同外取热器下斜管入口（N11），然后与由受气动滑阀控制主风口进入的富氧主风接触，烧掉催化剂所携带的约86.5%碳和全部的氢[3]，产生再生烟气CO,C2O,H2O,再生烟气夹带催化剂上升达到再生器[R101/2]密相床（二密），催化剂在这里与来自于烟气返回口（N2）的返回烟气反应，反应温度达到，反应压力为0.25Mpa，催化剂含碳量降到0.05%左右，本设计原料为重油的催化裂化装置，所以再生器设有外取热器[R102]，循环催化剂出口和外取热器催化剂出口（N4）和（N5）为同一出口，两出口设在再生器密相床底部，如图2-1，催化剂由外取热器催化剂出口经过列管式外取热器换热，换热介质为脱氧水，在列管式外取热器中催化剂温度降低，外取热器内压力为0.22Mpa。可以通过调节外取热器气动滑阀的开度，控制外取热器取热来调节再生温度，外取热器产生0.3Mpa过热水蒸汽，水蒸汽入主高压蒸汽管线供其他工段使用， 取热后的催化剂循环返回到烧焦罐底部。当第二密相床内催化剂反应不彻底时，可以通过气动滑阀调节循环催化剂出口（N4）开度，加大循环量使催化剂循环燃烧降低其含碳量达到完全再生的目的。图2-1再生系统原则流程携带着催化剂颗粒的烟气上升到再生器稀相床上部，此时催化剂再生完成，绝大部分催化剂已经与烟气分离返回密像床层底部，由再生催化剂出口（N3）进入再生斜管，其余部分与烟气一起进入两级四组旋风分离器进行旋风快速分离，分离后的烟气经集气室排进再生烟道,进入能量回收工段。再生后的催化剂一部分存入热催化剂罐[V101]，待与来自冷催化剂罐[V102]的新鲜催化剂混合参加反应，另一部分再生催化剂直接由再生斜管等待进入提升管参加催化反应[4]。开工用的催化剂由冷催化剂罐[V102]或热催化剂罐[V101]用非净化压缩空气输送至再生器，正常补充的催化剂可由催化剂小型加料斗[V103]输送至再生器。为保持催化剂的活性，需从再生器内不定期卸出部分催化剂，由非净化压缩空气输送至热催化剂罐[V101]。2.3再生器主要操作条件一览表表2-1再生器主要操作条件 项目单位统计数据再生温度0C700再生器顶压0.25烧焦量kg/h9560主风量m3/min2183再生器密相藏量190催化剂循环量t/h1000烟气过剩量2.4取热负荷kJ/h110892.4本设计方案的选择及其优点流化催化裂化的反应—再生系统可分为两大类型：使用无定形硅酸铝催化剂的床层裂化反应和使用分子筛催化剂的提升管反应。二十世纪六十年代以来，由于分子筛催化剂并相应地采用提升管裂化技术，而且许多原有的床层裂化装置也改建成分子筛催化剂提升管催化裂化。提升管裂化反应—再生系统基本型式为：并列式和同轴式。本装置采用并列式，其优点为：两器框架标高相同，再生器和反应器高度相近，操作压力相近。装置的总高度较低，一般约36-48米。用较大的内溢流管保证再生器内催化剂的物料高度，用增压风的流量调节催化剂循环量，待生和再生单动滑阀只是在事故状态时作切断用，正常操作时滑阀全开，滑阀使用寿命长，不易磨损[5]。本设计采用1998年石油化工科学研究院和北京设计院开发的大庆减压渣油催化裂化技术(VRFCC)并集成了富氧再生等多项新技术[6]。2.5物料衡算2.5.1催化剂循环量及其含碳量该装置由于掺炼减压渣油、蜡油，焦碳率之达9.56%。烧焦罐使用完全再生技术,在经过再生器反应过的催化剂所含的焦碳已经降低到0.05%，反应放热已超过反应器和再生器热平衡需要,若不从再生器取走热量,必使原料的预热温度太低(<1500C) ,这很不利于原料的雾化和产品分布,从而使焦炭产率升高。故把原料油的预热温度定为2000C，其余需要的热量主要由循环催化剂供给。正常操作时，可停原料预热炉，因原料油与分馏塔产品换热，即可达到此预热温度。根据提升管反应器的热平衡就能求出催化剂循环量。1.由再生器取热计算催化剂循环量[8]（2-1）——再生器取热（剩余有效热量—外取热器取走热量）——再生器和反应器的温差经过详细计算同时为满足反应使用催化剂的量，设计最终取催化剂循环量确定为1000t/h[7]。2.待生催化剂含碳量循环催化剂碳差=烧碳量/（催化剂循环量+烧碳量）（2-2）=　　=待生催化剂含碳量=循环催化剂碳差+再生剂含碳量（2-3）=0.95%+0.05%=1.00%式中：再生剂含碳量，一般要求分子筛型催化剂再生后含碳降至0.1%以下，这里是要求为0.05%。2.5.2再生器反应气体计算烧碳及烧氢量=，焦炭氢碳比：。烧碳量烧氢量1.理论干空气量碳烧成CO2需要O2量氢烧成H2O需要O2量 所以理论需O2的量理论带入N2量所以理论干空气量2.实际干空气量表2-2再生烟气分析数据项目单位化验数据装置仪表数据N2%________CO%0.00020.022CO2%13.014O2%2.41.7H2%0.2____①由大庆炼油厂标定核算手册，烟气中过剩氧的体积分数为2.4%，所以（2-4）故过剩O2量过剩O2所以所以实际干空气量（2-5）3.需湿空气量根据大庆炼油厂标定核算手册：大气 大气湿度62%根据空气的相对温度和气温,查图得水蒸汽和干空气的分子比为。所以空气中的水汽量=实际干空气量×φ（2-6）湿空气量此即正常操作时的主风量，此风量乘110%可作为选主风机的依据。4.主风单耗（2-7）5.干烟气量由以上计算已知干烟气量的各组分的量，将其相加，即总干烟气量。总干烟气量（2-8）按各组分相对分子质量计算各组分的质量流率，相加即得总的干烟气的质量流率。干烟气的质量流率=烟气各组分的量×相应分子量（2-9）6.烟风比烟风比（2-10） （体积比）7.湿烟气量及烟气组成表2-3湿烟气量及烟气组成组分流量相对分子质量组成（摩尔分数）%kg/h干烟气湿烟气CO2653287324412.2511.3O21284096322.42.2N245561275682885.479总干烟气533716039630100____生成水汽430774018____7.5主风带入水汽80.81454____________待生剂带入水汽①55.61000____________吹扫、松动蒸汽②55.61000____________总湿烟气595917159028.8____100①按每吨位催化剂带入1公斤水汽计算。②粗略估算值2.5.3再生器物料平衡表2-4再生器物料平衡入方kg/h出方kg/h干空气168481干烟气174381水汽2952水汽10694主风带入1452生成水汽15480待生剂带入1000带入水汽2952松动、吹扫500循环催化剂1000000焦炭9560________循环催化剂1000000________合计1183945合计12035072.6再生装置热量平衡 2.6.1再生装置烧焦放热根据大庆炼油厂内部资料，计算：生成放热=每小时烧碳量×单位放热（2-11）生成放热=每小时烧氢量×单位放热（2-12）合计放热：式中：33873，119890是再生条件下C，H2燃烧反应单位放热，由以上计算得到再生器烧焦放热2.6.2焦碳脱附热按目前工业上仍采用的经验方法计算有，=焦炭脱附热=焦炭吸附热（2-13）2.6.3主风升温需热主风由升温至需。1.干空气升温需热干空气升温需热=干空气的量×空气平均比热×空气升温差（2-14） 式中：166061是反应需要的干空气的量，，1.09是空气的平均比热，2.空气带入水汽升温需热空气带入水汽升温需热=空气中含有水汽量×水汽平均比热×水汽升温差（2-15）式中：1454是反应需要的空气中含有水汽的量，，2.07是水汽的平均比热2.6.4焦炭升温需热焦炭升温需热，（2-16）式中：假定焦炭比热和催化剂比热相同1.097，700是催化剂在再生器中的反应温度，，510是催化剂吸附碳进入再生器时的温度，。2.6.5待生剂带入水汽热量待生剂带入水汽热量Q5=催化剂每小时循环量×水汽的平均比热×反应温度差（2-17）式中：2.16是水汽的平均比热, ，700是催化剂在再生器中的反应温度，，510是催化剂吸附水汽进入再生器时的温度，。2.6.6吹扫和松动蒸汽升温所需热量蒸汽升温需热Q6=催化剂每小时循环量×反应焓差（2-18）式中：括弧内的数值分别是176.5（表），700过热水蒸汽和981（表）饱和蒸汽的热焓，。2.6.7散热损失根据公式，散热损失=582×烧碳量（2-19）得=582×烧碳量=582×7839.2=456×1042.6.8循环催化剂带走热量循环催化剂带走热量Q8Q8=催化剂每小时循环量×反应温差×空气的平均比热（2-20）=1000×103×1.097×(700-510)=2.065×108kJ/h2.6.9再生器热量再生器热量：=Q1－（Q2＋Q3＋Q4＋Q5＋Q6＋Q7＋Q8）2.6.10再生器出入热量汇总表2-5再生器热平衡计算结果汇总 入方出方焦炭燃烧热47184焦炭脱附热5426________主风升温9200________焦炭升温198________带入水汽温41________吹扫、松动蒸汽升温115________散热损失456________加热循环催化剂20659________再生器取热11089合计47184合计47184从表中可以看出，进入和离开再生器的能量相等，系统达到热量平衡。 第1章设备选型3.1烧焦罐与再生器内径3.1.1烧焦罐内径根据国内开发成功的快速床串联再生工艺提高了第二密相床的烧碳强度，使整个再生器的综合烧碳强度有较大提高。其主要的措施是把烧焦罐出口的烟气全部引入第二密相床，使气速在烧焦罐达到，烧焦罐—再生器变成两个串联的流化床再生器。此设计采用的是大庆炼油厂所使用的串联的快速循环流化床技术。图3-1快速循环流化床进入烧焦再生系统的主风，实际没有一次完全被烧焦罐利用，而是进入烧焦再生系统的主风在烧焦罐中和再生器中各消耗一部分[9]。湿空气气流量为130988m3/h设定烧焦罐消耗主风/再生器密相消耗主风=故烧焦罐利用主风 烧焦罐气体体积（3-1）=由于采用循环床，烧焦罐内的气体平均流速为，取气速为。烧焦罐截面积==19.6流体通过烧焦罐的有效内径=（3-2）=本设计根据计算和工业设计常规取流体通过烧焦罐的有效内径为，考虑加装衬里总厚200mm,实际内径取。3.1.2再生器内径再生器密相床消耗主风=再生器二密相床气体体积流率（3-3）在内径较大的再生器内气体平均流速为0.8~0.9的表观流，流速在此取0.85。 截面积流体通过再生器密相床有效内径=（3-4）=本设计根据计算和工业设计常规取流体通过再生器密相床有效内径为，考虑加装衬里总厚200mm,实际内径取。3.2烧焦罐与再生器部分高度[10]（3-4）A—烧焦罐截面积，；—烧焦罐平均密，，根据经验；Wx—烧焦罐或再生器内催化剂的藏量，kg；3.2.1烧焦罐高度式中：190000是以上部分已经计算并得到的反应再生系统催化剂的总藏量，kg，16%烧焦罐内催化剂的藏量占总量的百分率[11]。根据设计要求和实际建造施工设定烧焦罐罐高取。3.2.2再生器密相床高度 式中：190000是以上部分已经计算并得到的反应再生系统催化剂的总藏量是，kg，13%再生器密相床内催化剂的藏量占总量的百分率[11]。根据设计要求和实际建造施工设定再生器密相床段高度取。3.2.3烧焦罐与再生器密相床过渡段高过渡段与水平成角度参照大庆炼油厂一重催车间设定为。烧焦罐内径，再生器密相内径。则,（3-5）根据设计要求和实际建造施工设定烧焦罐—再生器过渡段高度为。3.3再生器上部部分参数3.3.1再生器稀相段内径湿气气体体积流率（3-6）再生器内气体平均流速为0.85m/s所以，流体通过再生器稀相床有效内径=（3-7） =本设计根据计算和工业设计常规取流体通过再生器稀相床有效内径为，考虑加装衬里总厚200mm,实际内径取。3.3.2再生器稀相段高度稀相段因有旋风分离器，所以高度适宜范围为，根据设计要求和实际建造施工取。3.3.3再生器稀相段与下部密相段过渡高度过渡段与水平成角度参照大庆炼油厂一重催车间设定为。再生器稀相段与下部密相段过渡高度取。3.4旋风分离器旋风分离器作用是将催化剂颗粒与烟气分离，其装置外形设计简单，分离效果显著。3.4.1旋风器分离基本结构计算1.筒体直径按筒体内径气速为计算，湿烟气流率：=2.826595922.4(273+700)/28881/3600=35.30总筒体截面积=湿烟气流率/筒体内径气速=35.30/5=7.06选用4组旋风分离器，则每个旋风分离器筒体的截面积为 筒体直径=（3-9）=选的旋风分离器。一级和二级都选用此直径的筒体。2.一级入口截面积由于目前前用的一级旋风分离器入口线速一般是18~25[12]，在这量取18则，（3-10）旋风分离器入口为矩形，其高度a是宽度b的2.25倍。由此计算得：a=；b=。3.二级入口截面积按二级入口线速为22考虑，则，（3-11）求得：A2=0.401入口的高度：a=0.985，b=0.4474.一级料腿负荷及管径PV型一级旋风分离器料腿的适宜固体质量流速为400~700设一级旋风分离器的入口气体的固体浓度为，则对每个旋风分离器的进入固体流量为35.3010选用=400作为一级料腿[13]。所选管径质量为： （3-12）5.料腿选型对1500的旋风分离器，二级料腿直径可选为280的管子。6.旋风分离器其他参数根据已知旋风分离器的直径为，按照旋风分离器常规设计比例可以求出旋风分离器器体高度为：旋风分离器主体出风口出料口图3-2旋风分离器常规设计比例3.4.2一级料腿长度核算核算一级由一级旋风分离器的压力平衡得，（3-13） 所以，从入口中心线至灰斗底距离为6.2，所以净高度应大于，即6.2+0.97=7.17。今净空高度为9.5，大于7.17,能满足要求。3.4.3二级料腿长度核算用上述的压力平衡原理（增加考虑二级旋风分离器压降阀压降）可得到：从入口中心至灰斗的距离6.2，所以净高度应大于，即。今净空高度9.5（因还有一级入口与二级入口之间的高差），能满足要求[14]。3.4.4旋风分离系统参数汇总表3-1旋风分离系统参数汇总项目数值旋风分离器型号PV型旋风分离器级数2旋风分离器组数4旋风分离器筒径一级旋风分离器入口面积0.490m2二级旋风分离器入口面积0.401m2一级旋风分离器入口线速18m/s二级旋风分离器入口线速22m/s一级料腿规格二级料腿规格 3.5再生斜管直径取再生斜管内平均密度为。通常催化剂速度为2~3的范围内，本设计取催化剂速度为2.2。催化剂体积流率（3-13）再生斜管截面积：（3-14）=1.11/2.2=0.505催化剂通过再生斜管有效内径=（3-15）=本设计根据计算和工业设计常规取催化剂通过再生斜管的有效内径为，考虑加装衬里总厚200mm,实际直径取。用10号钢制作，内部用矾土水泥作保护衬里，保护衬里总厚200[15]，再生斜管与中心线开口角度成。3.6待生斜管直径取再生斜管内平均密度为。通常催化剂速度为2~3的范围内，本设计取催化剂速度为2.2。 催化剂体积流率：（3-16）待生斜管截面积：=催化剂体积流率/催化剂速度（3-17）=1.11/2.2=0.505待再生斜管内径=本设计根据计算和工业设计常规取催化剂通过待生斜管的有效内径为，考虑加装衬里总厚200mm,实际直径取。用10号钢制作，内部用矾土水泥作保护衬里，保护衬里总厚200，再生斜管与中心线开口角度成。3.7再生器烧焦罐壳体3.7.1烧焦罐壳体本设计根据计算和工业设计常规采用大庆炼油厂技术采用A3碳钢制作，厚22，内部有厚度为100衬里，衬里名称为C0级，衬里体积68m3，使用型保温钉14705个，钢丝纤维3800。3.7.2再生器壳体采用A3碳钢制作，稀相床部分厚26，过渡段上部厚32，过渡段下部厚36，密相床部分厚26，过渡段厚度加大，强度增加 完成过渡，内部为厚度100衬里，衬里局部厚度有76，26，25，体积分为30，0.2，0.01，用龟甲网2.5，来加固衬里，使用柱型保温钉40个，端板40个，型保温钉4900个，钢丝纤维3800公斤。图3-3烧焦罐壳体层结构 图3-4烧焦罐壳体内面结构 3.8再生系统设备参数一览表表3-2再生系统设备参数汇总项目数值（）烧焦罐高度15458再生器高度21400再生器—烧焦罐过渡段高度2300再生器密相高度7000再生器稀相—密相床过渡段高度2600再生器稀相床高度9500烧焦罐内径再生器密相床内径再生器稀相床内径再生斜管直径（N4）待生斜管直径（N9）再生斜管出口直径N3循环催化剂入口直径再生斜管与水平角度60再生斜管与中心线角度50 3.9主要设备一览表表3-3主要设备汇总编号设备名称规格及结构特征温度0C压力MPaR101两段两器再生器Φ5244/Φ7056/Φ9256×44458×22/267000.25R102外取热器Φ3000×23200×16/18____0.22V101冷催化剂罐Φ3200×19000×16/18常温____V102热催化剂罐Φ3200×19000×16/18________V103催化剂加料斗Φ1500×1500×6常温____F101主风机2400m3/min____0.32 第1章公用工程4.1蒸汽系统1.0蒸汽在再生系统中起松动，吹扫作用。1.0蒸汽从装置外蒸汽管网进入装置内1.0蒸汽管网，经蒸汽分水器后供装置反再系统、分馏系统、吸收稳定系统和机组等各点用汽，同时供给产品精制系统用汽。另外从本装置中压蒸汽系统来的一部分中压蒸汽经减压阀及减温减压器并入装置内1.0蒸汽管网。在正常生产时，装置用1.0蒸汽是从本装置来，只有反应汽提蒸汽使用的是气压机的背压蒸汽。如果装置内余热锅炉部分出现问题，则必须大量使用从装置外来的1.0蒸汽，以确保全装置的平稳运行。4.2净化风和非净化风系统0.4净化风进入装置后直接进入净化风罐，从罐顶出来后，除供给滑阀吹扫用风、仪表用风、产品精制用风、催化剂小型加料流化用风等用风外，还有一路进入净化风罐，供烟机密封、防喘振阀、阻尼单向阀及主风机仪表等用风。0.5非净化风进装置后，进入非净化风罐，供给反再系统松动用风、催化剂罐松动冲压用风、辅助燃烧室用风、再生器燃烧油用风、催化剂加卸料输送用风和工艺管线吹扫用风等，还分出一条线供产品精制系统用风。4.3生产生活用水包括工艺用水，及冷却用水，生活用水。工艺用水：这部分用水一般为软化水或脱氧水，要经过软化和除氧处理。直接采用城市给水处理厂供给的生活用水；备用采用自备深井水和河水等。对于冷却水：要求不会有水垢或泥渣沉积引起的危害；对金属的腐蚀性小；不会促使生物或微生物的生长。 冷却水基本采用内部循环，除少量蒸发外基本没有损耗，正常运转时不用考虑。生活用水：这类说一般用于餐饮、化验、淋浴等生活设施，直接采用城市供水网供水，备用使用自备深水井过滤处理使用。 第1章生产控制部分5.1主要生产参数控制5.1.1再生器烧焦控制再生器烧焦控制的理论最终目标是满足再生催化剂碳含量（CRC）小于等于0.05%并向反应提供热源，烧焦控制属于热平衡控制的范围。CRC与再生器床层温度，氧含量有关。烧焦控制一般体现在两方面：其一是总进料的流量及其性质和转化率的控制；其二是控制再生器操作，亦即通过调节再生条件保证CRC，并保证床层及烟气温度，氧含量满足规定的约束。5.1.2反应温度的控制催化剂再生装置反应温度指的是烧焦罐和再生稀相温度。它是催化剂再生过程一个非常重要的的参数，是生产中主要的控制参数。反应温度通过改变再生循环管单动滑阀开度，调节再生催化剂的循环量来控制，以及通过外取热器，取走过剩热量。电动液压执行机构灵敏度很高，可将再生稀相温度变化幅度控制在700±5℃以内。由于再生装置噪声较大，同时考虑到测量精度的问题，因此，选用热电偶。热电偶温度计精度高，测量范围广，不怕震动，便于远距离多点集中测量和自动控制温度。它与显示仪表配用可集中指示和记录；与调节器配用可对温度进行DCS自动控制。5.1.3反应压力的控制反应压力主要是指再生器内压力，是生产中主要的控制参数。催化剂再生装置压力检测点设在再生器中上部，正常操作压力仅作为指示，正常为0.25，浮动范围在0.22~0.30之间，反应压力控制手段有再生器烟气出口滑阀开度，主风机转数等，根据装置运行的不同阶段加以控制。本装置采用隔膜式压力表，膜片材料为Cr18Ni9Ti。隔膜式压力表专供石油，化工等部门测量腐蚀性，粘性较大的介质压力。它的安装应力求避免震动和高温影响，并且取压口到压力表间有切断阀，以被检修压力表时使用，切断阀应装在靠近取压口处。 第1章温湿调节及换气为了保证操作人员的正常工作环境，在有余热、余温、有害气体或蒸汽、粉尘等排出的车间或房间，必须采用通风，以使工作环境的空气达到并保持适宜的温度、湿度以及卫生的要求。车间分操作一线和DCS中央控制室，办公室两部分，生产厂房采用正压通风，分散排风设施，化验室通风柜采用风机通风。中央控制室和办公室统一使用中央空调调节温湿以及换气，所需要的电力在设备开工时由烟气轮机提供，低压变电所稳压后提供，一并提供其他生活办公电力，停工时由厂内电网供电。冬季由再生装置产生的部分余热蒸汽经过调节减压给全车间内部供热，停工时由厂内低压蒸汽网统一供热。 第1章车间设备布置设计车间的平、立面布置应尽可能按照各装置流程顺序进行，布置在总体上达到协调，整齐，紧凑。再生工段的设备主要有，再生器[R101/1]和烧焦罐[R101/2]、外取热器[R102]、热催化剂罐[V101]和冷催化剂罐[V102]、催化剂加料斗[V103]以及主风机[F101]。再生器在上，烧焦罐在下组成再生系统，由于外取热器涉及到及时快速地取走再生系统产生的热量，应靠近再生系统，方便取热。主风机工作会产生震动，安放在高空容易造成共振危险，所以布置在地面以减少其震动，催化剂料斗及储罐按流程顺序布置在同一轴线上即可。对于再生系统露天布置与操作：本车间再生系统在生产中不需要经常操作且自动化程度很高，受气候影响不大采用露天布置。再生系统采用流程式布置，以满足再生工艺流程顺序，根据选定设备高度可以保证再生流程在水平和垂直方向的连续性且节约能源。安装与检修要求：根据已经选定的设备大小和结构，合理安排设备安装，检修及拆卸所需要的空间和面积。再生系统是立式设备，人孔设置对着检修通道方向。主风机的安放：主风机比较笨重且运转时产生很大的振动，所以安装在地面以减少振动亦便于操作和检修。再生系统的通道与操作平台的布置：再生系统设置有系统的检修通道和操作平台，详见本车间再生系统的平、立面布置图。在上面要能方便地看到各操作点与观测点。 第1章安全和环境保护催化裂化加工过程中不可避免地会产生废水、废气和废渣，如不加以治理，必将严重污染环境，危害人们的健康。为了保护环境，炼油厂必须按照国家标准对所产生的各种废水、废气和废渣严格进行治理，不能随意排放。此外，噪声也是一种污染，过强的噪声会引起多种疾病，同样需要加以治理[16]。8.1水污染源分布及控制8.1.1余热锅炉汽包排污催化裂化装置回收能量水泵大量除氧水，为防止洁垢，需在水中加入药剂，汽包进行排污时,由于工艺要求汽包中水PH值在8.5~9.5范围内，因此这部分连续排废水主要是PH值超标。可将这此水改做循环水的补充水，进行综合利用。8.1.2装置开停工的废水排放装置开停工前，车间应制定详细的环保方案，送上级环保部门审批。开停工时，应严格照环保方案操作，环保部门应加强环场的巡回检查。特别装置停工检修时，因塔、容器、机泵、换热器要倒空，吹扫蒸汽凝结形成含油废水，主要污染物为石油类，排水的COD通常较高。为了减少这些污染，应设低位油水储罐将停工中的油收集起来，减少排入含油废水系统中的油含量。停工中还有较多含碱、含硫废水，主要来自催化装置干气，液态烃脱硫和汽油碱洗等系统吹扫处理的蒸汽凝结废水，硫化物一般为20~200mg/L，挥发酚可达200—2000mg/L，碱度也较高。这部分水应进行清污分流排放至含硫、含苯酚或含碱废水系统预处理后，送污水处理场处理。装置开停工期间要加强监测，主要监测排放废水的COD浓度，发现问题及时处理。8.2大气污染源分析及控制8.2.1再生烟气 主要由再生器燃烧待生催化剂上积炭所产生。这部分烟气经三级旋风分离器回收催化剂颗粒后送烟气机发电，再送余热锅炉回收能量后经烟囱排入大气。烟气排放量取决于力再生器提供的主风量，烟尘主要来源于催化剂细粉和未燃烧净的颗粒，SO2、NOx、CO排放量取决于再生器工作状况和催化原料中硫含量，如果催化裂化装置掺渣油比例提高，催化剂上积炭和硫增多，再生器热负荷增大，再生温度升高，导致烟气中SO2、NOx、CO含量增加。为抑制其生成，再生器中加入CO助燃剂，可大大降低烟气中CO含量，达到0.5%以下，防止再生器发生尾燃现象，保护再生器。为降低烟尘含量，普遍采用三级高效旋风分离器，最大限度回收催化剂。为降低再生烟气的排烟温度，综合利用其压力能和热能，催化装置利用能量回收装置回收烟气的热能，采用烟机发电回收压力能。为减少烟SO2的排放量，国外，国内已开发采用了硫转移催化剂，将工艺过程产生的硫化物转移到产品后部脱除，以减少烟气中SO2的含量[17]。8.2.2其他的废气排放本装置含硫废水，碱渣等必须采用密闭输送方式，防止其泄漏，污染环境。装置主要塔、器顶部均有泄压线，当系统压力过高时可将油气瓦斯送气厂低压瓦斯放空线，送火炬燃烧以保证装置安全生产。为了回收这部分资源，降低损失，减少污染，采取了低压瓦斯集中进气柜，利用压缩机将部分低压瓦斯压缩后送气厂高压瓦斯系统，为全厂如：热炉、锅炉提供燃料。这种方式只要设备正常运行，可回收99%以上的瓦斯。8.2.3粉尘催化裂化装置在开停工及正常生产中要装入或卸出催化剂，会产生一些粉尘污染。为降低污染，需做好密闭及抽负压等措施。当装置再生系统异常时，会出现大量催化剂粉尘被再生烟气携带从烟囱排出，造成污染和损失，应立即采取措施调整操作，恢复正常生产。8.2.4具体解决办法炼油厂的废气来源很多，其组成和性质也各不相同，需要采取不同的方法处理。炼油厂中排放的气体产物中都含有硫化氢，其中的硫必须回收后才能排放。氧化沥青尾气中含有油蒸汽需先采水洗或油洗等方法把它除去。当炼油厂燃烧高硫燃料油或煤时，排出烟气中的硫含量会超过排放要求，这就需要采用排烟脱硫措施。常用的烟气脱硫的方法为石灰/石灰石液浆洗涤法。减少火炬排放。对于装置和系统因产需不平衡或操作波动而放空的低压气体应设法加以利用，以减少损耗和大气污染。减少设备的泄漏及储存、装车时的蒸发损失。8.3固体废物污染源及控制 8.3.1碱渣污染催化汽油需要碱洗精制，当碱使用一般时间后，失去吸收H2S等物质的能力，需换新碱，排出液态的碱渣。这种碱渣是强碱性，含有较高的苯酚和硫化物，其COD浓度可达数十万毫克/升。过去催化裂化装置普遍采用碱洗脱除液态烃中的硫化物，产生了液态烃碱渣，现工艺上已用溶剂脱硫技术代替了碱洗工艺，故这种污染物已基本消除，仅有的炼油厂将碱洗作为补充手段。目前，减少碱渣的措施是提高碱效果，延长换碱时间，也可用氨洗部分代替碱洗。催化汽油碱渣应送碱渣处理装置进行预处理，处理后的废液送污水处理场处理。有的用氨洗代替碱洗以消除碱渣。8.3.2平衡催化剂的添加正常生产情况下，催化装置有少量催化剂被再生烟气和油浆带走。但是如果跑损太多，导致催化剂活性太低，会影响正常生产，需要将部分平衡催化剂卸出来，这样就产生了废催化剂。此外当装置更换催化剂时也需要人为卸出部分平衡催化剂。这部分催化剂应集中回收，待装置跑损催化剂时使用。若无再利用价值应送工业垃圾场填理处理。8.3.3停工检修中的废渣催化裂化装置在停工检修时要清理出一些固体废弃物。主要有脱硫醇的废活性炭，由制造厂家回收或送化工废料垃圾场填埋；废保温材料、废催化剂、泥脚等均送化工废料垃圾填埋。8.4噪声污染分析及控制装置主要噪声源是主风机等轴动设备，当装置开停工时因蒸气放空或主风机放空造成噪声可达100dB(A)以上，需加消声器。对于风机，可在进出口装设消声器，在设备基础上装减振材料等。对于电机的噪声，可装设隔声罩，改善冷却风扇结构，或选用低噪声的风机。在装置的各个放空口，均需安装不同形式的消声器，以控制噪声。 结束语本设计针对先进的同高并列式催化剂再生系统进行设计，在再生器上采用了催化剂完全再生技术，降低了催化剂含碳量。在全套设备的计算中，保留了一定的余量为今后的增大生产能力打下了基础；在再生催化剂中余碳成分极少，再生后的含碳约为0.05%，为催化剂继续参加反应工段的重油催化裂化加工提供了有利条件。在流程上采用了简化的自动化仪表，使全套设备由DCS监控操作，并能在一定范围自动调节，降低了工人的劳动强度，并节约了劳动力，且使再生催化剂的含碳量控制在较低的水平上，为后续工段提供了便利。鉴于DCS系统软件和硬件都是引进于美国，技术上是国外保密的，所以本设计不涉及中央控制系统。本设计一些有待改进的地方，在烧焦罐内应进行改造,使之可以更大限度的燃烧掉催化剂附着的碳和氢，在再生器密相床上设置更精确的循环控制,二级旋风分离器能更好的分离烟气和催化剂颗粒，外取热器能更好的取走再生装置释放出的热量等。再生系统产生的热量能更合理地利用，给予其他工段提供更多的能量，进一步地利用好这些能量更好的贯彻节约和低能耗的建厂策略。通过这次毕业设计，对重油的催化裂化工艺有了深入的了解。在设计过程中，对工艺设计的方法、过程、格式有了全面的认识；对设计说明书的格式，编写方法有了全面的了解，对自身能力的提高有极大地帮助。 参考文献[1]林世雄．石油炼制工程．第三版．北京：石油工业出版社，2000[2]RonZevenhovenandMikeJarvinen,Particle/TurbulenceInteractions,MassTransferandGas/SolidChemistryinaCFBCRiser.107-124[3]Moyse.B.M,Cooper.B.HandAlbjerg.A.NatlPetRefinersAssoc.1984,84(5):19-22[4]李庆萍，宋以常，蔡永清主编.催化裂化装置培训教程(中级高级).北京：化学工业出版社，2006,06:144[5]朱丙辰，翁惠新.催化反应工程.中国石化出版社，1991：131-147[6]李庆萍，宋以常，蔡永清主编.催化裂化装置培训教程(中级高级).北京：化学工业出版社，2006,06:134[7]程丽华.石油炼制工艺学.中国石化出版社，289-294[8]马伯文.催化裂化装置技术问答.第二版.中国石化出版社，113[9]王汉松主编.石油化工设计手册.北京：化学工业出版社，2002[10]钟秦，俞马宏.化工数值计算.北京：化学工业出版社，2003[11]陈永存.渣油FCC剂的开发与利用.石油炼制与化工，1997（8）：29-33[12]He.Pingbo,MagneticSeparationofFluidCatalyticCrackingEquilibriumCatalyst,QueensUnersity,Canada.[13]A.C.Hoffmann,L.E.Stein.GasCyclonesandSwirlTubesPrinciples,DesignandOperation.Springer,[14]李永朴.从催化裂化技术及催化剂的发展水平探讨进入国际市场的前景.石油炼制与化工，1998,(8)：29-33[15]孙立文，赵俊芳主编.石油化工厂实用材料手册.北京：化学工业出版社，2003[16]国家环境保护总局科技标准司组织编写.石油炼制业清洁生产审核指南.北京：化学工业出版社，2004,3[17]McKettaJJ.EncyclopediaofChemicalProcessingandDesign.V13.1980 致谢本设计说明书是通过对大庆石化炼油总厂实习，积累了大量的相关知识和重要数据，设计参考了厂方一重催化车间设备说明及图纸。能够完成这次设计任务，首先感谢学校给了我们这次实习机会，以及带队老师的认真负责。另外在实习过程中工人师傅更是给了我们很大帮助，教会了我很多在课本中学不到的知识。在设计过程中，我们的指导教师赵云鹏老师不厌其烦地给我一遍又一遍地检查设计中的错误和讲解有关知识，还有我的同学刘伟明和王俊在拥有同样繁多任务同时给予我指点帮助，在此，对工人师傅们特别是指导老师和我的同学给予我的帮助，表示我最诚恳的谢意！另外，由于本人经验不足，水平更是有限，本说明书中可能还有很多不当的地方，敬请各位老师批评指正。 目录摘要ⅠAbstractⅡ第1章绪论11.1概述11.1.1催化裂化工业的意义与作用11.1.2催化裂化技术国内外发展现状11.1.3催化裂化工艺简介21.2设计依据31.3厂址选择31.4设计规模与生产制度41.4.1设计规模41.4.2生产规模41.4.3生产制度41.5原料与产品规格41.5.1催化剂物化性质41.5.2催化剂技术指标6第2章生产方法及其工艺流程选择82.1催化剂再生及其反应机理82.2催化剂再生的工艺流程82.3再生器主要操作条件一览表102.4本设计方案的选择及其优点102.5物料衡算112.5.1催化剂循环量及其含碳量112.5.2再生器反应气体计算122.5.3再生器物料平衡162.6再生装置热量平衡162.6.1再生装置烧焦放热162.6.2焦碳脱附热172.6.3主风升温需热172.6.4焦炭升温需热182.6.5待生剂带入水汽热量182.6.6吹扫和松动蒸汽升温所需热量192.6.7散热损失192.6.8循环催化剂带走热量192.6.9再生器热量192.6.10再生器出入热量汇总20第3章设备选型213.1烧焦罐与再生器内径213.1.1烧焦罐内径21 3.1.2再生器内径223.2烧焦罐与再生器部分高度233.2.1烧焦罐高度243.2.2再生器密相床高度243.2.3烧焦罐与再生器密相床过渡段高243.3再生器上部部分参数253.3.1再生器稀相段内径253.3.2再生器稀相段高度253.3.3再生器稀相段与下部密相段过渡高度263.4旋风分离器263.4.1旋风器分离基本结构计算263.4.2一级料腿长度核算293.4.3二级料腿长度核算303.4.4旋风分离系统参数汇总303.5再生斜管内径313.6待生斜管内径323.7再生器烧焦罐壳体333.7.1烧焦罐壳体333.7.2再生器壳体333.8再生系统设备参数一览表353.9主要设备一览表36第4章公用工程374.1蒸汽系统374.2净化风和非净化风系统374.3生产生活用水38第5章自动控制395.1主要生产参数控制395.1.1再生器烧焦控制395.1.2反应温度的控制395.1.3反应压力的控制39第6章温湿调节及换气41第7章车间设备布置设计42第8章安全和环境保护438.1水污染源分布及控制438.1.1余热锅炉汽包排污438.1.2装置开停工的废水排放438.2大气污染源分析及控制448.2.1再生烟气448.2.2其他的废气排放448.2.3粉尘448.2.4具体解决办法458.3固体废物污染源及控制458.3.1碱渣污染458.3.2平衡催化剂的添加46 8.3.3停工检修中的废渣468.4噪声污染分析及控制46结束语47参考文献48致谢49 重油催化裂化中催化剂再生部分的设计闫星宇ThedesignforheavyoilfluidizedcatalyticcrackingdevicecatalystregenerationdepartmentYan,Xingyu年月日 摘要重油催化裂化是石油化工的重要组成部分。世界各国都对其十分重视，进行了广泛的研究。在再生器内烧掉使用过催化剂含的碳，完成催化剂再生，使其具有更高的轻质油品产率和更小的能耗。在对大庆炼油厂的实地考察和阅读了大量的技术文献的基础上，对0.8×106t/a重油催化裂化中催化剂再生部分进行的设计，在进行了详备的工艺计算的基础上确定了各项工艺参数和进行了设备选型。并绘制了带控制点的工艺流程图，主要设备装配图和车间平面布置图。关键词：催化裂化催化剂再生器 AbstractHeavyoilfluidizedcatalyticcrackingisanimportantconsistofpetroleumchemicalindustry.Everycountrypayattentionthedevelopmentofheavyoilfluidizedcatalyticcracking.Toburnthecarbonincludedintheusedcatalystscompletecatalystregenerationintheregenerator.Tomakeithavemuchhigherlightoilproductionandmuchlowenergyconsume.AfterinvestigateintoDaQingrefineryandconsultalargenumberoftechniquedocument,Designthe0.8×106t/aheavyoilfluidizedcatalyticcrackingdevicecatalystregenerationdepartment.Afterdetailedtechnologycalculatedefinetechnologyparameterandfacilitiestype.Drawingtheprocessflowdiagramwithcontrolpoints,theplantlayoutandmajorequipmentassembly.Keyword:fluidizedcatalyticcrackingcatalystregenerator 学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下进行的研究工作所取得的成果。尽我所知，除文中已经特别注明引用的内容和致谢的地方外，本论文不包含任何其他个人或集体已经发表或撰写过的研究成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式注明并表示感谢。本人完全意识到本声明的法律结果由本人承担。学位论文作者（本人签名）：年月日学位论文出版授权书本人及导师完全同意《中国博士学位论文全文数据库出版章程》、《中国优秀硕士学位论文全文数据库出版章程》(以下简称“章程”)，愿意将本人的学位论文提交“中国学术期刊（光盘版）电子杂志社”在《中国博士学位论文全文数据库》、《中国优秀硕士学位论文全文数据库》中全文发表和以电子、网络形式公开出版，并同意编入CNKI《中国知识资源总库》，在《中国博硕士学位论文评价数据库》中使用和在互联网上传播，同意按“章程”规定享受相关权益。论文密级：□公开□保密（___年__月至__年__月）(保密的学位论文在解密后应遵守此协议)作者签名：_______导师签名：______________年_____月_____日_______年_____月_____日 独创声明本人郑重声明：所呈交的毕业设计(论文)，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议。尽我所知，除文中已经注明引用的内容外，本设计（论文）不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。本声明的法律后果由本人承担。 作者签名:二〇一〇年九月二十日 毕业设计（论文）使用授权声明本人完全了解滨州学院关于收集、保存、使用毕业设计（论文）的规定。本人愿意按照学校要求提交学位论文的印刷本和电子版，同意学校保存学位论文的印刷本和电子版，或采用影印、数字化或其它复制手段保存设计（论文）；同意学校在不以营利为目的的前提下，建立目录检索与阅览服务系统，公布设计（论文）的部分或全部内容，允许他人依法合理使用。（保密论文在解密后遵守此规定） 作者签名:二〇一〇年九月二十日 致谢时间飞逝，大学的学习生活很快就要过去，在这四年的学习生活中，收获了很多，而这些成绩的取得是和一直关心帮助我的人分不开的。首先非常感谢学校开设这个课题，为本人日后从事计算机方面的工作提供了经验，奠定了基础。本次毕业设计大概持续了半年，现在终于到结尾了。本次毕业设计是对我大学四年学习下来最好的检验。经过这次毕业设计，我的能力有了很大的提高，比如操作能力、分析问题的能力、合作精神、严谨的工作作风等方方面面都有很大的进步。这期间凝聚了很多人的心血，在此我表示由衷的感谢。没有他们的帮助，我将无法顺利完成这次设计。首先，我要特别感谢我的知道郭谦功老师对我的悉心指导，在我的论文书写及设计过程中给了我大量的帮助和指导，为我理清了设计思路和操作方法，并对我所做的课题提出了有效的改进方案。郭谦功老师渊博的知识、严谨的作风和诲人不倦的态度给我留下了深刻的印象。从他身上，我学到了许多能受益终生的东西。再次对周巍老师表示衷心的感谢。其次，我要感谢大学四年中所有的任课老师和辅导员在学习期间对我的严格要求，感谢他们对我学习上和生活上的帮助，使我了解了许多专业知识和为人的道理，能够在今后的生活道路上有继续奋斗的力量。另外，我还要感谢大学四年和我一起走过的同学朋友对我的关心与支持，与他们一起学习、生活，让我在大学期间生活的很充实，给我留下了很多难忘的回忆。最后，我要感谢我的父母对我的关系和理解，如果没有他们在我的学习生涯中的无私奉献和默默支持，我将无法顺利完成今天的学业。四年的大学生活就快走入尾声，我们的校园生活就要划上句号，心中是无尽的难舍与眷恋。从这里走出，对我的人生来说，将是踏上一个新的征程，要把所学的知识应用到实际工作中去。回首四年，取得了些许成绩，生活中有快乐也有艰辛。感谢老师四年来对我孜孜不倦的教诲，对我成长的关心和爱护。学友情深，情同兄妹。四年的风风雨雨，我们一同走过，充满着关爱，给我留下了值得珍藏的最美好的记忆。在我的十几年求学历程里，离不开父母的鼓励和支持，是他们辛勤的劳作，无私的付出，为我创造良好的学习条件，我才能顺利完成完成学业，感激他们一直以来对我的抚养与培育。最后，我要特别感谢我的导师赵达睿老师、和研究生助教熊伟丽老师。是他们在我毕业的最后关头给了我们巨大的帮助与鼓励，给了我很多解决问题的思路，在此表示衷心的感激。老师们认真负责的工作态度，严谨的治学精神和深厚的理论水平都使我收益匪浅。他无论在理论上还是在实践中，都给与我很大的帮助，使我得到不少的提高这对于我以后的工作和学习都有一种巨大的帮助，感谢他耐心的辅导。在论文的撰写过程中老师们给予我很大的帮助，帮助解决了不少的难点，使得论文能够及时完成，这里一并表示真诚的感谢。 毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。作者签名：　　　　　日　期：　　　　　指导教师签名：　　　　　日　　期：　　　　　使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。作者签名：　　　　　日　期：　　　　　 学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权　　　　大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。涉密论文按学校规定处理。作者签名：日期：年月日导师签名：日期：年月日 指导教师评阅书指导教师评价：一、撰写（设计）过程1、学生在论文（设计）过程中的治学态度、工作精神□优□良□中□及格□不及格2、学生掌握专业知识、技能的扎实程度□优□良□中□及格□不及格3、学生综合运用所学知识和专业技能分析和解决问题的能力□优□良□中□及格□不及格4、研究方法的科学性；技术线路的可行性；设计方案的合理性□优□良□中□及格□不及格5、完成毕业论文（设计）期间的出勤情况□优□良□中□及格□不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格三、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格建议成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）指导教师：（签名）单位：（盖章）年月日 评阅教师评阅书评阅教师评价：一、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格二、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格建议成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）评阅教师：（签名）单位：（盖章）年月日 齐齐哈尔大学毕业设计（论文）用纸教研室（或答辩小组）及教学系意见教研室（或答辩小组）评价：一、答辩过程1、毕业论文（设计）的基本要点和见解的叙述情况□优□良□中□及格□不及格2、对答辩问题的反应、理解、表达情况□优□良□中□及格□不及格3、学生答辩过程中的精神状态□优□良□中□及格□不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格三、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格评定成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）教研室主任（或答辩小组组长）：（签名）年月日3 齐齐哈尔大学毕业设计（论文）用纸教学系意见：系主任：（签名）年月日3'
