短路电流计算书(系统最小运行方式下)

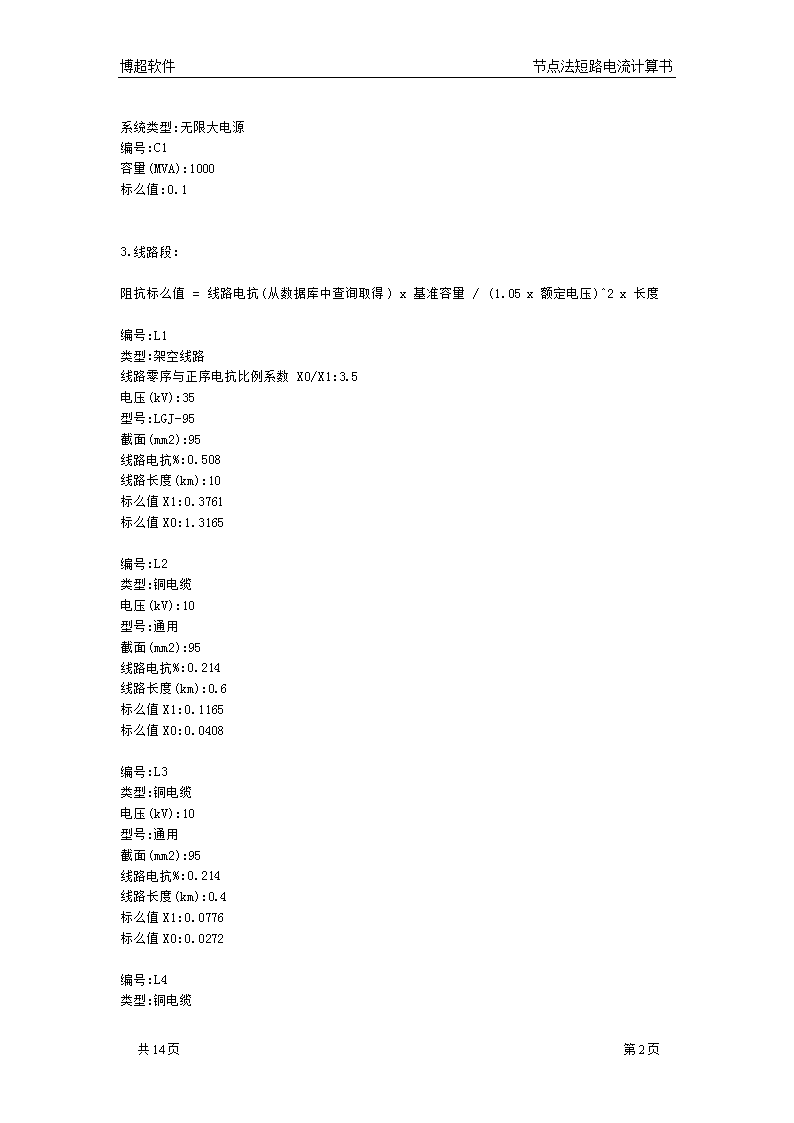

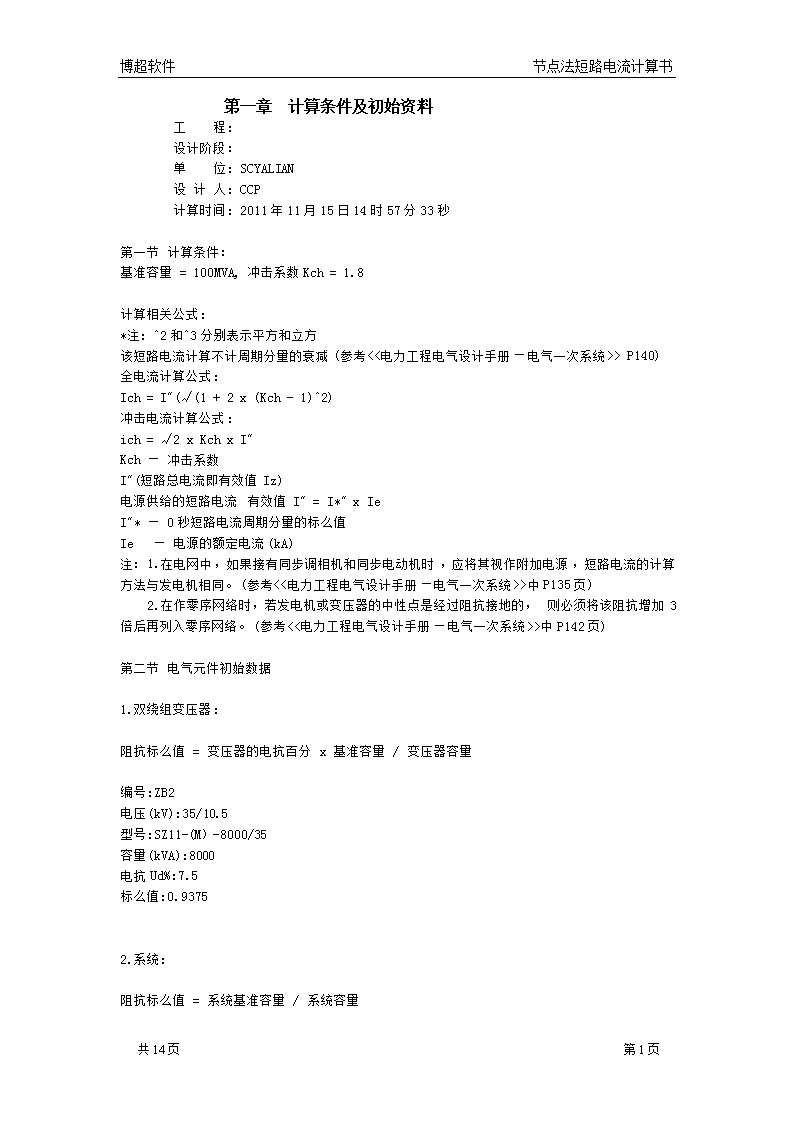

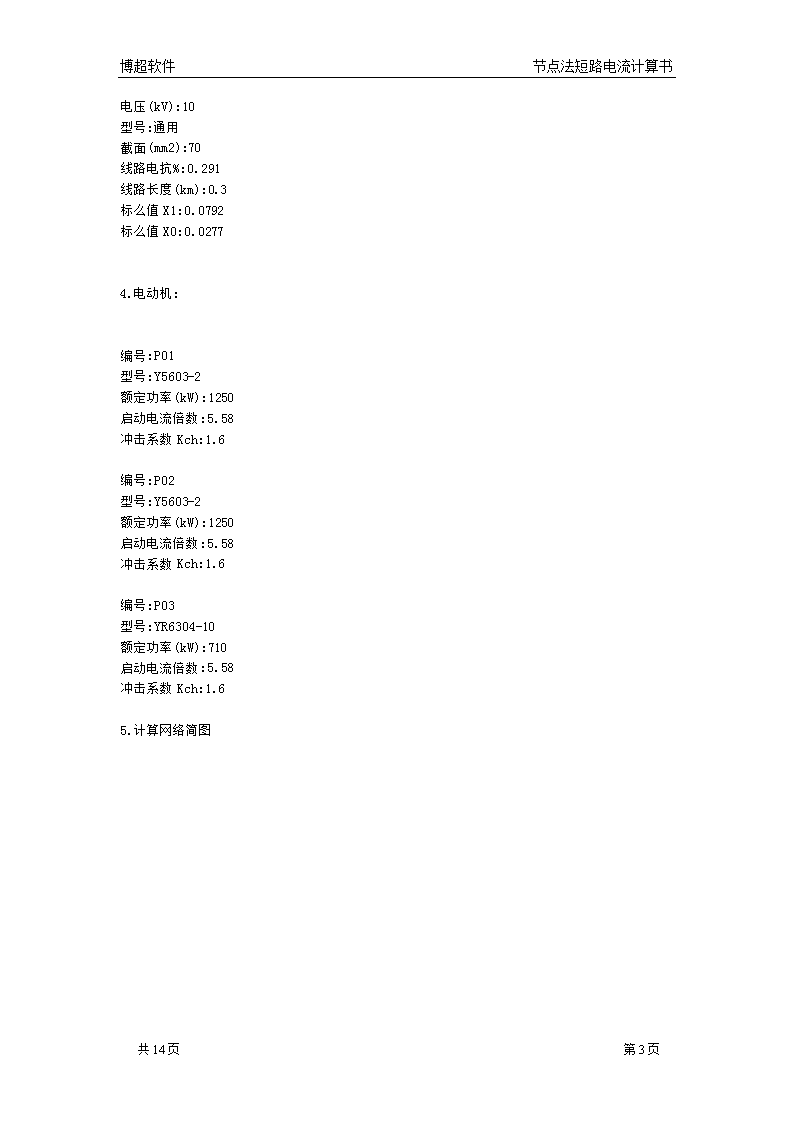

'博超软件节点法短路电流计算书第一章计算条件及初始资料工程:设计阶段:单位:SCYALIAN设计人:CCP计算时间:2011年11月15日14时57分33秒第一节计算条件:基准容量=100MVA,冲击系数Kch=1.8计算相关公式:*注:^2和^3分别表示平方和立方该短路电流计算不计周期分量的衰减(参考<<电力工程电气设计手册—电气一次系统>>P140)全电流计算公式:Ich=I"(√(1+2x(Kch-1)^2)冲击电流计算公式:ich=√2xKchxI"Kch—冲击系数I"(短路总电流即有效值Iz)电源供给的短路电流有效值I"=I*"xIeI"*—0秒短路电流周期分量的标么值Ie—电源的额定电流(kA)注:1.在电网中，如果接有同步调相机和同步电动机时，应将其视作附加电源，短路电流的计算方法与发电机相同。(参考<<电力工程电气设计手册—电气一次系统>>中P135页)2.在作零序网络时，若发电机或变压器的中性点是经过阻抗接地的，则必须将该阻抗增加3倍后再列入零序网络。(参考<<电力工程电气设计手册—电气一次系统>>中P142页)第二节电气元件初始数据1.双绕组变压器:阻抗标么值=变压器的电抗百分x基准容量/变压器容量编号:ZB2电压(kV):35/10.5型号:SZ11-(M）-8000/35容量(kVA):8000电抗Ud%:7.5标么值:0.93752.系统:阻抗标么值=系统基准容量/系统容量共14页第14页 博超软件节点法短路电流计算书系统类型:无限大电源编号:C1容量(MVA):1000标么值:0.13.线路段:阻抗标么值=线路电抗(从数据库中查询取得)x基准容量/(1.05x额定电压)^2x长度编号:L1类型:架空线路线路零序与正序电抗比例系数X0/X1:3.5电压(kV):35型号:LGJ-95截面(mm2):95线路电抗%:0.508线路长度(km):10标么值X1:0.3761标么值X0:1.3165编号:L2类型:铜电缆电压(kV):10型号:通用截面(mm2):95线路电抗%:0.214线路长度(km):0.6标么值X1:0.1165标么值X0:0.0408编号:L3类型:铜电缆电压(kV):10型号:通用截面(mm2):95线路电抗%:0.214线路长度(km):0.4标么值X1:0.0776标么值X0:0.0272编号:L4类型:铜电缆共14页第14页 博超软件节点法短路电流计算书电压(kV):10型号:通用截面(mm2):70线路电抗%:0.291线路长度(km):0.3标么值X1:0.0792标么值X0:0.02774.电动机:编号:P01型号:Y5603-2额定功率(kW):1250启动电流倍数:5.58冲击系数Kch:1.6编号:P02型号:Y5603-2额定功率(kW):1250启动电流倍数:5.58冲击系数Kch:1.6编号:P03型号:YR6304-10额定功率(kW):710启动电流倍数:5.58冲击系数Kch:1.65.计算网络简图共14页第14页 博超软件节点法短路电流计算书第二章系统等值简化阻抗图系统等值简化阻抗图1.正序阻抗图：共14页第14页 博超软件节点法短路电流计算书2.负序阻抗图：共14页第14页 博超软件节点法短路电流计算书3.零序阻抗图：共14页第14页 博超软件节点法短路电流计算书第三章计算成果1.短路节点:(d1)电压等级:36.75kV(1)三相短路:设备名称Xjs0秒0.1秒0.2秒系统C10.4763.299kA3.299kA3.299kA短路总电流Iz:3.299kA3.299kA3.299kA设备名称Kch系统C11.84.981kA4.981kA4.981kA全电流Ich:4.981kA4.981kA4.981kA设备名称Kch系统C11.88.398kA8.398kA8.398kA共14页第14页 博超软件节点法短路电流计算书冲击电流ich:8.398kA8.398kA8.398kA设备名称系统C1209.991209.991209.991短路容量MVA:209.991209.991209.991设备名称:Ta系统C1404.665kA2.127kA0.97kA非周期分量ifz:4.665kA2.127kA0.97kA(2)单相短路:设备名称Xjs0秒0.1秒0.2秒系统C12.3691.99kA1.99kA1.99kA短路总电流Iz:1.99kA1.99kA1.99kA设备名称Kch系统C11.83.005kA3.005kA3.005kA全电流Ich:3.005kA3.005kA3.005kA设备名称Kch系统C11.85.066kA5.066kA5.066kA冲击电流ich:5.066kA5.066kA5.066kA设备名称系统C1126.669126.669126.669短路容量MVA:126.669126.669126.669设备名称:Ta系统C1402.814kA1.283kA0.585kA非周期分量ifz:2.814kA1.283kA0.585kA(3)两相短路:设备名称Xjs0秒0.1秒0.2秒系统C10.9522.857kA2.857kA2.857kA短路总电流Iz:2.857kA2.857kA2.857kA设备名称Kch系统C11.84.314kA4.314kA4.314kA全电流Ich:4.314kA4.314kA4.314kA设备名称Kch系统C11.87.273kA7.273kA7.273kA冲击电流ich:7.273kA7.273kA7.273kA共14页第14页 博超软件节点法短路电流计算书设备名称系统C1181.856181.856181.856短路容量MVA:181.856181.856181.856设备名称:Ta系统C1404.04kA1.842kA0.84kA非周期分量ifz:4.04kA1.842kA0.84kA(4)两相对地短路:设备名称Xjs0秒0.1秒0.2秒系统C10.8332.945kA2.945kA2.945kA短路总电流Iz:2.945kA2.945kA2.945kA设备名称Kch系统C11.84.447kA4.447kA4.447kA全电流Ich:4.447kA4.447kA4.447kA设备名称Kch系统C11.87.497kA7.497kA7.497kA冲击电流ich:7.497kA7.497kA7.497kA设备名称系统C1187.458187.458187.458短路容量MVA:187.458187.458187.458设备名称:Ta系统C1404.165kA1.899kA0.866kA非周期分量ifz:4.165kA1.899kA0.866kA2.短路节点:(d2)电压等级:10.5kV(1)三相短路:设备名称Xjs0秒0.1秒0.2秒系统C11.4143.89kA3.89kA3.89kA电动机反馈电流:1.293kA0.258kA0.051kA短路总电流Iz:5.182kA4.147kA3.941kA设备名称Kch系统C11.85.874kA5.874kA5.874kA电动机反馈电流:1.695kA0.338kA0.067kA全电流Ich:7.569kA6.212kA5.941kA设备名称Kch共14页第14页 博超软件节点法短路电流计算书系统C11.89.902kA9.902kA9.902kA电动机反馈电流:3.217kA0.641kA0.128kA冲击电流ich:13.119kA10.543kA10.03kA设备名称系统C170.74670.74670.746电动机反馈电流:23.5154.6920.928短路容量MVA:94.26175.43871.674设备名称:Ta系统C1405.501kA2.508kA1.144kA电动机反馈电流:401.829kA0.834kA0.38kA非周期分量ifz:7.33kA3.342kA1.524kA(2)两相短路:设备名称Xjs0秒0.1秒0.2秒系统C12.8273.369kA3.369kA3.369kA短路总电流Iz:3.369kA3.369kA3.369kA设备名称Kch系统C11.85.087kA5.087kA5.087kA全电流Ich:5.087kA5.087kA5.087kA设备名称Kch系统C11.88.576kA8.576kA8.576kA冲击电流ich:8.576kA8.576kA8.576kA设备名称系统C161.2761.2761.27短路容量MVA:61.2761.2761.27设备名称:Ta系统C1404.764kA2.172kA0.99kA非周期分量ifz:4.764kA2.172kA0.99kA3.短路节点:(d3)电压等级:10.5kV(1)三相短路:设备名称Xjs0秒0.1秒0.2秒系统C11.533.594kA3.594kA3.594kA电动机反馈电流:1.293kA0.258kA0.051kA短路总电流Iz:4.886kA3.851kA3.645kA共14页第14页 博超软件节点法短路电流计算书设备名称Kch系统C11.85.427kA5.427kA5.427kA电动机反馈电流:1.695kA0.338kA0.067kA全电流Ich:7.122kA5.765kA5.494kA设备名称Kch系统C11.89.149kA9.149kA9.149kA电动机反馈电流:3.217kA0.641kA0.128kA冲击电流ich:12.366kA9.79kA9.277kA设备名称系统C165.36265.36265.362电动机反馈电流:23.5154.6920.928短路容量MVA:88.87770.05466.29设备名称:Ta系统C1405.083kA2.317kA1.057kA电动机反馈电流:401.829kA0.834kA0.38kA非周期分量ifz:6.912kA3.151kA1.437kA(2)两相短路:设备名称Xjs0秒0.1秒0.2秒系统C13.063.112kA3.112kA3.112kA短路总电流Iz:3.112kA3.112kA3.112kA设备名称Kch系统C11.84.699kA4.699kA4.699kA全电流Ich:4.699kA4.699kA4.699kA设备名称Kch系统C11.87.922kA7.922kA7.922kA冲击电流ich:7.922kA7.922kA7.922kA设备名称系统C156.59656.59656.596短路容量MVA:56.59656.59656.596设备名称:Ta系统C1404.401kA2.007kA0.915kA非周期分量ifz:4.401kA2.007kA0.915kA4.短路节点:(d4)电压等级:10.5kV共14页第14页 博超软件节点法短路电流计算书(1)三相短路:设备名称Xjs0秒0.1秒0.2秒系统C11.4913.687kA3.687kA3.687kA电动机反馈电流:1.293kA0.258kA0.051kA短路总电流Iz:4.98kA3.945kA3.738kA设备名称Kch系统C11.85.567kA5.567kA5.567kA电动机反馈电流:1.695kA0.338kA0.067kA全电流Ich:7.262kA5.905kA5.634kA设备名称Kch系统C11.89.386kA9.386kA9.386kA电动机反馈电流:3.217kA0.641kA0.128kA冲击电流ich:12.603kA10.027kA9.514kA设备名称系统C167.05467.05467.054电动机反馈电流:23.5154.6920.928短路容量MVA:90.56971.74667.982设备名称:Ta系统C1405.214kA2.377kA1.084kA电动机反馈电流:401.829kA0.834kA0.38kA非周期分量ifz:7.043kA3.211kA1.464kA(2)两相短路:设备名称Xjs0秒0.1秒0.2秒系统C12.9833.193kA3.193kA3.193kA短路总电流Iz:3.193kA3.193kA3.193kA设备名称Kch系统C11.84.821kA4.821kA4.821kA全电流Ich:4.821kA4.821kA4.821kA设备名称Kch系统C11.88.128kA8.128kA8.128kA冲击电流ich:8.128kA8.128kA8.128kA设备名称系统C158.0758.0758.07短路容量MVA:58.0758.0758.07设备名称:Ta共14页第14页 博超软件节点法短路电流计算书系统C1404.516kA2.059kA0.939kA非周期分量ifz:4.516kA2.059kA0.939kA5.短路节点:(d5)电压等级:10.5kV(1)三相短路:设备名称Xjs0秒0.1秒0.2秒系统C11.4933.683kA3.683kA3.683kA电动机反馈电流:1.293kA0.258kA0.051kA短路总电流Iz:4.976kA3.941kA3.735kA设备名称Kch系统C11.85.561kA5.561kA5.561kA电动机反馈电流:1.695kA0.338kA0.067kA全电流Ich:7.256kA5.899kA5.628kA设备名称Kch系统C11.89.375kA9.375kA9.375kA电动机反馈电流:3.217kA0.641kA0.128kA冲击电流ich:12.592kA10.016kA9.503kA设备名称系统C166.98166.98166.981电动机反馈电流:23.5154.6920.928短路容量MVA:90.49671.67367.909设备名称:Ta系统C1405.209kA2.375kA1.083kA电动机反馈电流:401.829kA0.834kA0.38kA非周期分量ifz:7.038kA3.209kA1.463kA(2)两相短路:设备名称Xjs0秒0.1秒0.2秒系统C12.9863.19kA3.19kA3.19kA短路总电流Iz:3.19kA3.19kA3.19kA设备名称Kch系统C11.84.817kA4.817kA4.817kA全电流Ich:4.817kA4.817kA4.817kA设备名称Kch系统C11.88.12kA8.12kA8.12kA冲击电流ich:8.12kA8.12kA8.12kA共14页第14页 博超软件节点法短路电流计算书设备名称系统C158.01558.01558.015短路容量MVA:58.01558.01558.015设备名称:Ta系统C1404.511kA2.057kA0.938kA非周期分量ifz:4.511kA2.057kA0.938kA共14页第14页'
