桁架钢管桩承载力计算书

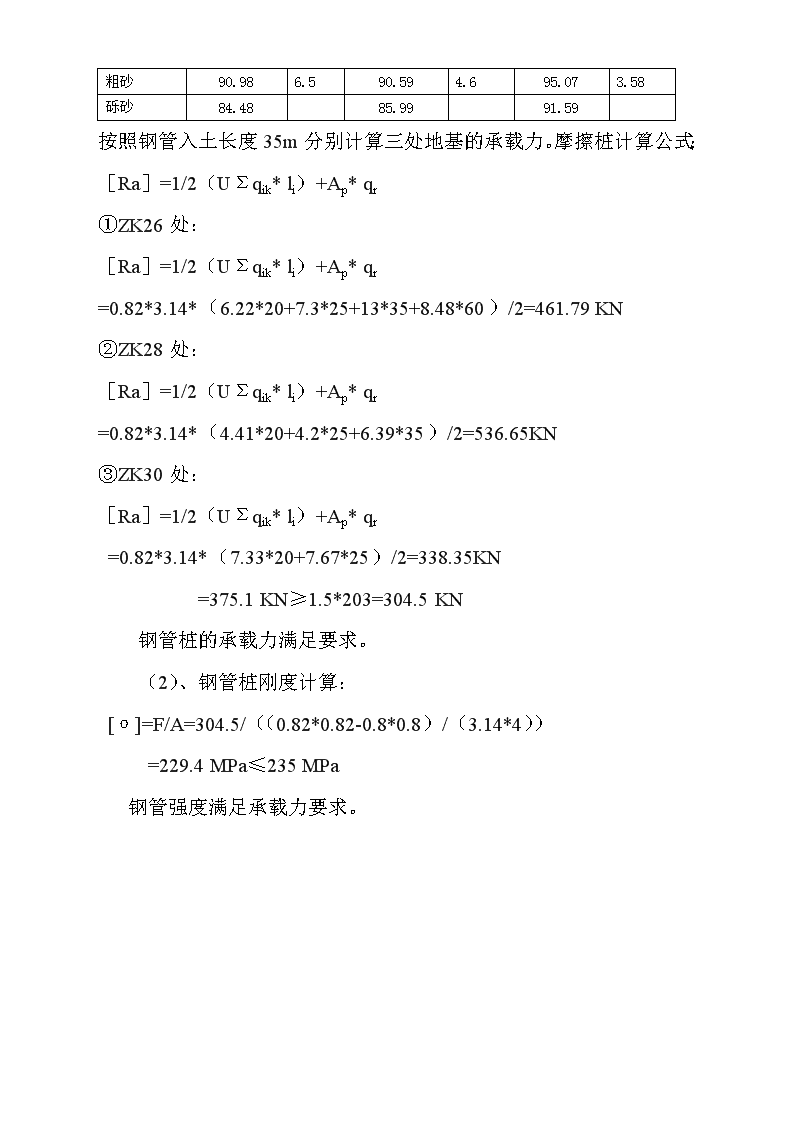

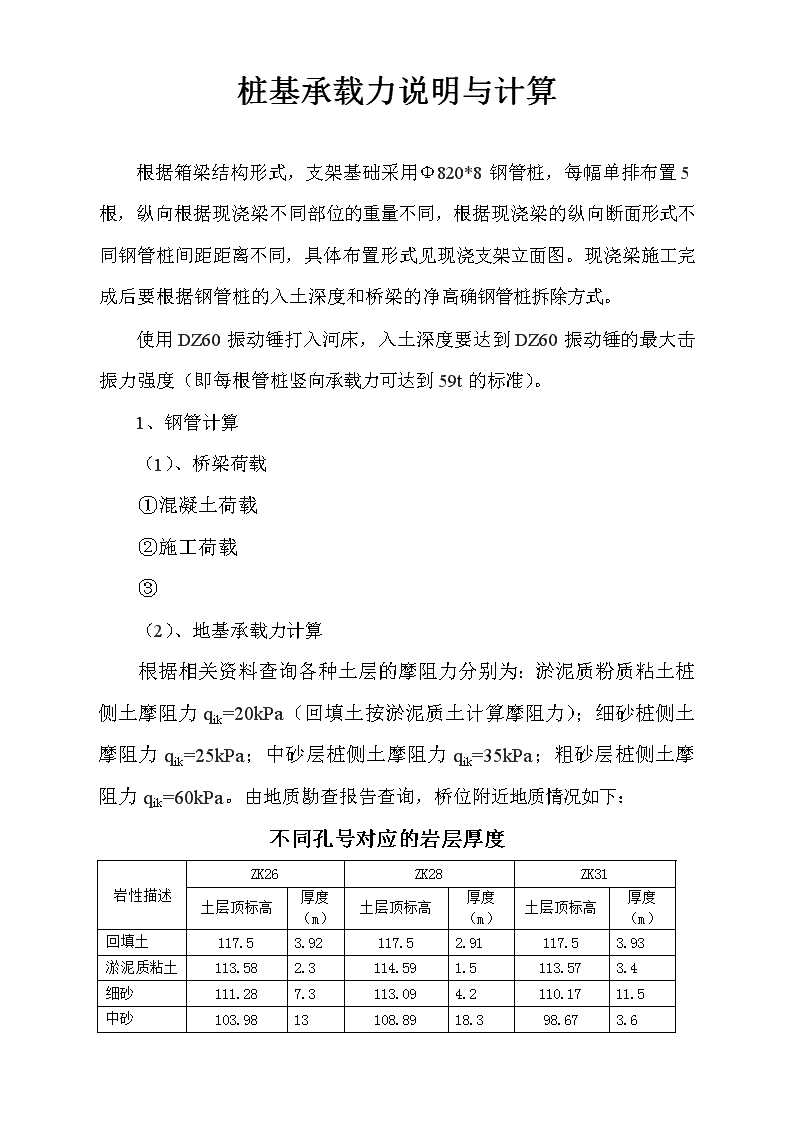

'桩基承载力说明与计算根据箱梁结构形式，支架基础采用Φ820*8钢管桩，每幅单排布置5根，纵向根据现浇梁不同部位的重量不同，根据现浇梁的纵向断面形式不同钢管桩间距距离不同，具体布置形式见现浇支架立面图。现浇梁施工完成后要根据钢管桩的入土深度和桥梁的净高确钢管桩拆除方式。使用DZ60振动锤打入河床，入土深度要达到DZ60振动锤的最大击振力强度（即每根管桩竖向承载力可达到59t的标准）。1、钢管计算（1）、桥梁荷载①混凝土荷载②施工荷载③（2）、地基承载力计算根据相关资料查询各种土层的摩阻力分别为：淤泥质粉质粘土桩侧土摩阻力qik=20kPa（回填土按淤泥质土计算摩阻力）；细砂桩侧土摩阻力qik=25kPa；中砂层桩侧土摩阻力qik=35kPa；粗砂层桩侧土摩阻力qik=60kPa。由地质勘查报告查询，桥位附近地质情况如下：不同孔号对应的岩层厚度岩性描述ZK26ZK28ZK31土层顶标高厚度（m）土层顶标高厚度（m）土层顶标高厚度（m）回填土117.53.92117.52.91117.53.93淤泥质粘土113.582.3114.591.5113.573.4细砂111.287.3113.094.2110.1711.5中砂103.9813108.8918.398.673.6 粗砂90.986.590.594.695.073.58砾砂84.4885.9991.59按照钢管入土长度35m分别计算三处地基的承载力。摩擦桩计算公式：［Ra］=1/2（UΣqik*li）+Ap*qr①ZK26处：［Ra］=1/2（UΣqik*li）+Ap*qr=0.82*3.14*（6.22*20+7.3*25+13*35+8.48*60）/2=461.79KN②ZK28处：［Ra］=1/2（UΣqik*li）+Ap*qr=0.82*3.14*（4.41*20+4.2*25+6.39*35）/2=536.65KN③ZK30处：［Ra］=1/2（UΣqik*li）+Ap*qr=0.82*3.14*（7.33*20+7.67*25）/2=338.35KN=375.1KN≥1.5*203=304.5KN钢管桩的承载力满足要求。（2）、钢管桩刚度计算：[σ]=F/A=304.5/（（0.82*0.82-0.8*0.8）/（3.14*4））=229.4MPa≤235MPa钢管强度满足承载力要求。'
