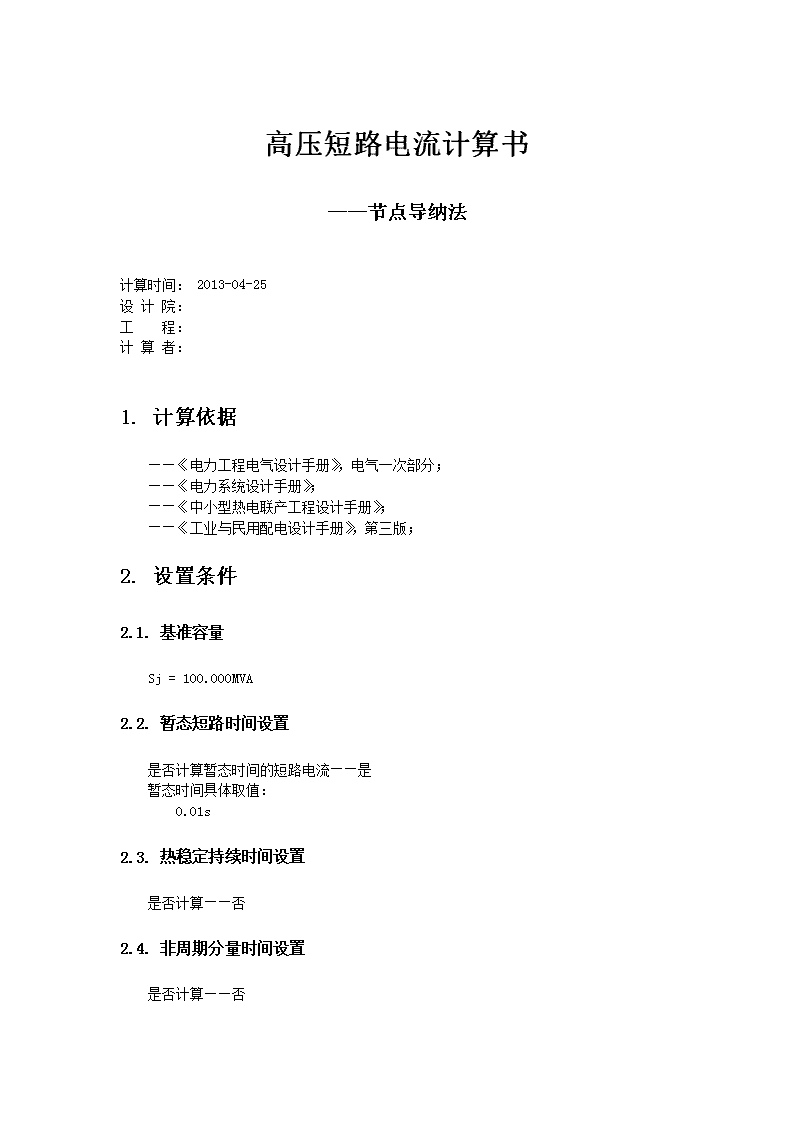

高压短路电流计算书

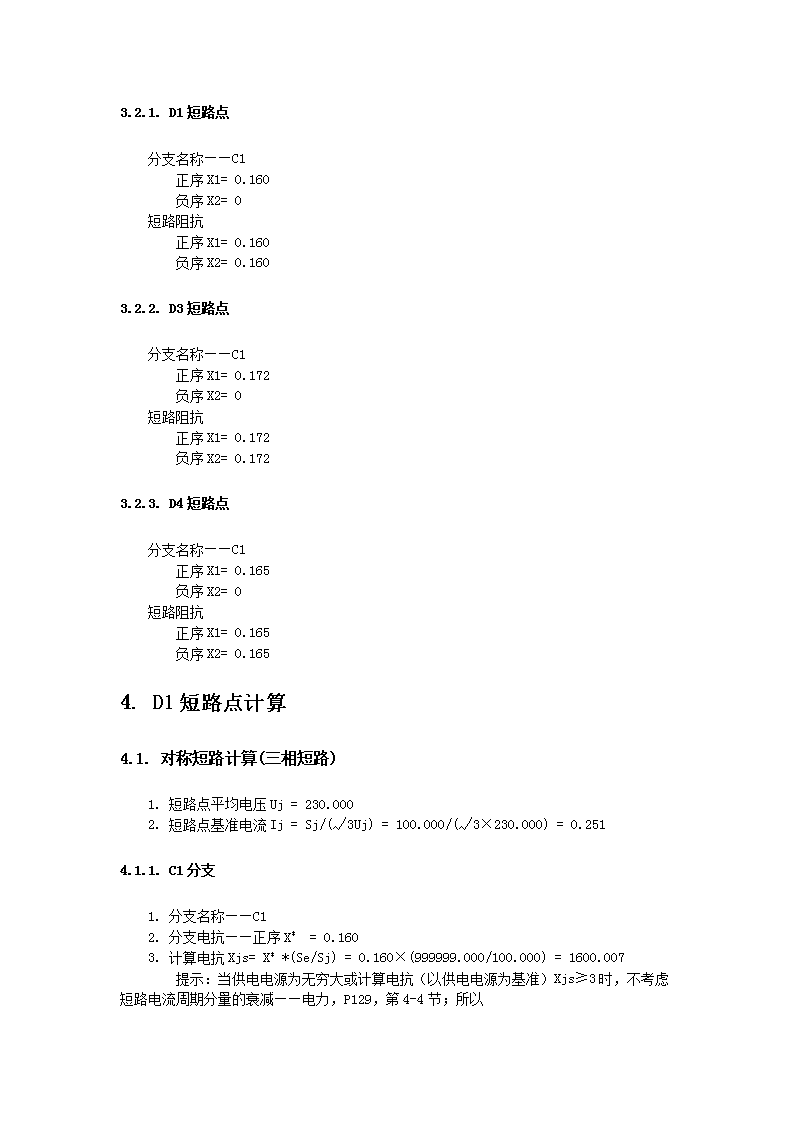

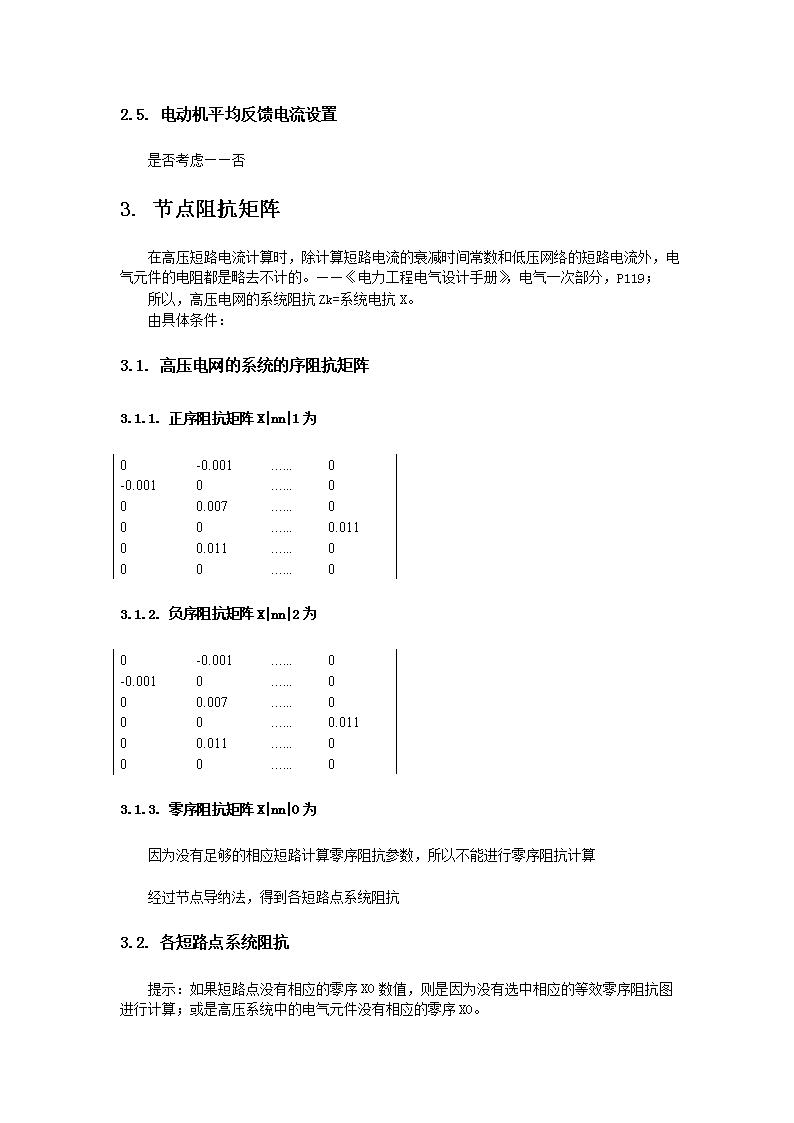

'高压短路电流计算书——节点导纳法计算时间：2013-04-25设计院：工程：计算者：1.计算依据——《电力工程电气设计手册》，电气一次部分；——《电力系统设计手册》；——《中小型热电联产工程设计手册》；——《工业与民用配电设计手册》，第三版；2.设置条件2.1.基准容量Sj=100.000MVA2.2.暂态短路时间设置是否计算暂态时间的短路电流——是暂态时间具体取值：0.01s2.3.热稳定持续时间设置是否计算——否2.4.非周期分量时间设置是否计算——否 2.5.电动机平均反馈电流设置是否考虑——否3.节点阻抗矩阵在高压短路电流计算时，除计算短路电流的衰减时间常数和低压网络的短路电流外，电气元件的电阻都是略去不计的。——《电力工程电气设计手册》，电气一次部分，P119；所以，高压电网的系统阻抗Zk=系统电抗X。由具体条件：3.1.高压电网的系统的序阻抗矩阵3.1.1.正序阻抗矩阵X|nn|1为0-0.001......0-0.0010......000.007......000......0.01100.011......000......03.1.2.负序阻抗矩阵X|nn|2为0-0.001......0-0.0010......000.007......000......0.01100.011......000......03.1.3.零序阻抗矩阵X|nn|0为因为没有足够的相应短路计算零序阻抗参数，所以不能进行零序阻抗计算经过节点导纳法，得到各短路点系统阻抗3.2.各短路点系统阻抗提示：如果短路点没有相应的零序X0数值，则是因为没有选中相应的等效零序阻抗图进行计算；或是高压系统中的电气元件没有相应的零序X0。 3.2.1.D1短路点分支名称——C1正序X1=0.160负序X2=0短路阻抗正序X1=0.160负序X2=0.1603.2.2.D3短路点分支名称——C1正序X1=0.172负序X2=0短路阻抗正序X1=0.172负序X2=0.1723.2.3.D4短路点分支名称——C1正序X1=0.165负序X2=0短路阻抗正序X1=0.165负序X2=0.1654.D1短路点计算4.1.对称短路计算(三相短路)1.短路点平均电压Uj=230.0002.短路点基准电流Ij=Sj/(√3Uj)=100.000/(√3×230.000)=0.2514.1.1.C1分支1.分支名称——C12.分支电抗——正序X*=0.1603.计算电抗Xjs=X**(Se/Sj)=0.160×(999999.000/100.000)=1600.007提示：当供电电源为无穷大或计算电抗（以供电电源为基准）Xjs≥3时，不考虑短路电流周期分量的衰减——电力，P129，第4-4节；所以 4.短路电流周期分量起始值I"=Sj/(√3*Uj*X*)=100.000/(√3×230.000×0.160)=1.5695.0.01秒短路电流有效值I0.01=I"=1.5696.短路冲击电流值ich=√2*Kch*I"=√2×1.800×1.569=3.9947.短路电流全电流最大有效值Ich=I"√[1+2*(Kch-1)2]=1.569√[1+2×(1.800-1)2]=2.3698.起始短路容量S"=√3*Uj*I"=√3×230.000×1.569=624.9974.1.2.小计1.分支名称——小计2.分支电抗——正序X*=0.1603.短路电流周期分量起始值I"=1.569=1.5694.0.01秒短路电流有效值I0.01=1.569=1.5695.短路冲击电流值ich=3.994=3.9946.短路电流全电流最大有效值Ich=2.369=2.3697.起始短路容量S"=624.997=624.9974.2.不对称短路计算1.正序X1=0.1602.负序X2=0.1604.2.1.两相短路计算1.短路电流I"=√3*Ij/(X1+X2)=√3×0.251/(0.160+0.160)=1.3592.短路冲击电流ich=√2*Kch*I"=√2×1.800×1.359=3.4593.短路电流全电流Ich=I"√[1+2*(Kch-1)2]=1.359√[1+2×(1.800-1)2]=2.0524.短路容量S"=√3*Uj*I"=√3×230.000×1.359=541.2625.D3短路点计算5.1.对称短路计算(三相短路)1.短路点平均电压Uj=10.5002.短路点基准电流Ij=Sj/(√3Uj)=100.000/(√3×10.500)=5.4995.1.1.C1分支1.分支名称——C12.分支电抗——正序X*=0.172 3.计算电抗Xjs=X**(Se/Sj)=0.172×(999999.000/100.000)=1722.783提示：当供电电源为无穷大或计算电抗（以供电电源为基准）Xjs≥3时，不考虑短路电流周期分量的衰减——电力，P129，第4-4节；所以4.短路电流周期分量起始值I"=Sj/(√3*Uj*X*)=100.000/(√3×10.500×0.172)=31.9175.0.01秒短路电流有效值I0.01=I"=31.9176.短路冲击电流值ich=√2*Kch*I"=√2×1.800×31.917=81.2477.短路电流全电流最大有效值Ich=I"√[1+2*(Kch-1)2]=31.917√[1+2×(1.800-1)2]=48.1938.起始短路容量S"=√3*Uj*I"=√3×10.500×31.917=580.4565.1.2.小计1.分支名称——小计2.分支电抗——正序X*=0.1723.短路电流周期分量起始值I"=31.917=31.9174.0.01秒短路电流有效值I0.01=31.917=31.9175.短路冲击电流值ich=81.247=81.2476.短路电流全电流最大有效值Ich=48.193=48.1937.起始短路容量S"=580.456=580.4565.2.不对称短路计算1.正序X1=0.1722.负序X2=0.1725.2.1.两相短路计算1.短路电流I"=√3*Ij/(X1+X2)=√3×5.499/(0.172+0.172)=27.6412.短路冲击电流ich=√2*Kch*I"=√2×1.800×27.641=70.3623.短路电流全电流Ich=I"√[1+2*(Kch-1)2]=27.641√[1+2×(1.800-1)2]=41.7374.短路容量S"=√3*Uj*I"=√3×10.500×27.641=502.6896.D4短路点计算6.1.对称短路计算(三相短路)1.短路点平均电压Uj=10.5002.短路点基准电流Ij=Sj/(√3Uj)=100.000/(√3×10.500)=5.499 6.1.1.C1分支1.分支名称——C12.分支电抗——正序X*=0.1653.计算电抗Xjs=X**(Se/Sj)=0.165×(999999.000/100.000)=1652.284提示：当供电电源为无穷大或计算电抗（以供电电源为基准）Xjs≥3时，不考虑短路电流周期分量的衰减——电力，P129，第4-4节；所以4.短路电流周期分量起始值I"=Sj/(√3*Uj*X*)=100.000/(√3×10.500×0.165)=33.2795.0.01秒短路电流有效值I0.01=I"=33.2796.短路冲击电流值ich=√2*Kch*I"=√2×1.800×33.279=84.7137.短路电流全电流最大有效值Ich=I"√[1+2*(Kch-1)2]=33.279√[1+2×(1.800-1)2]=50.2508.起始短路容量S"=√3*Uj*I"=√3×10.500×33.279=605.2226.1.2.小计1.分支名称——小计2.分支电抗——正序X*=0.1653.短路电流周期分量起始值I"=33.279=33.2794.0.01秒短路电流有效值I0.01=33.279=33.2795.短路冲击电流值ich=84.713=84.7136.短路电流全电流最大有效值Ich=50.250=50.2507.起始短路容量S"=605.222=605.2226.2.不对称短路计算1.正序X1=0.1652.负序X2=0.1656.2.1.两相短路计算1.短路电流I"=√3*Ij/(X1+X2)=√3×5.499/(0.165+0.165)=28.8202.短路冲击电流ich=√2*Kch*I"=√2×1.800×28.820=73.3643.短路电流全电流Ich=I"√[1+2*(Kch-1)2]=28.820√[1+2×(1.800-1)2]=43.5174.短路容量S"=√3*Uj*I"=√3×10.500×28.820=524.137'
