钢管平台操作承重架结构计算书

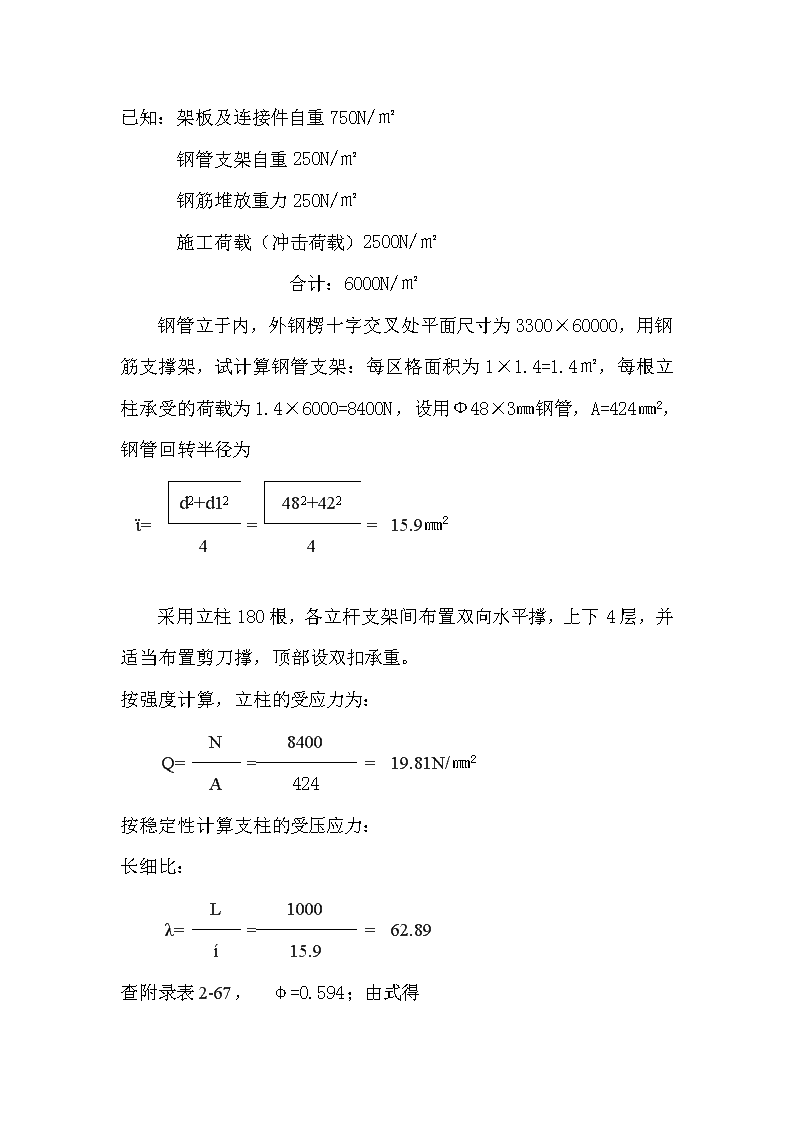

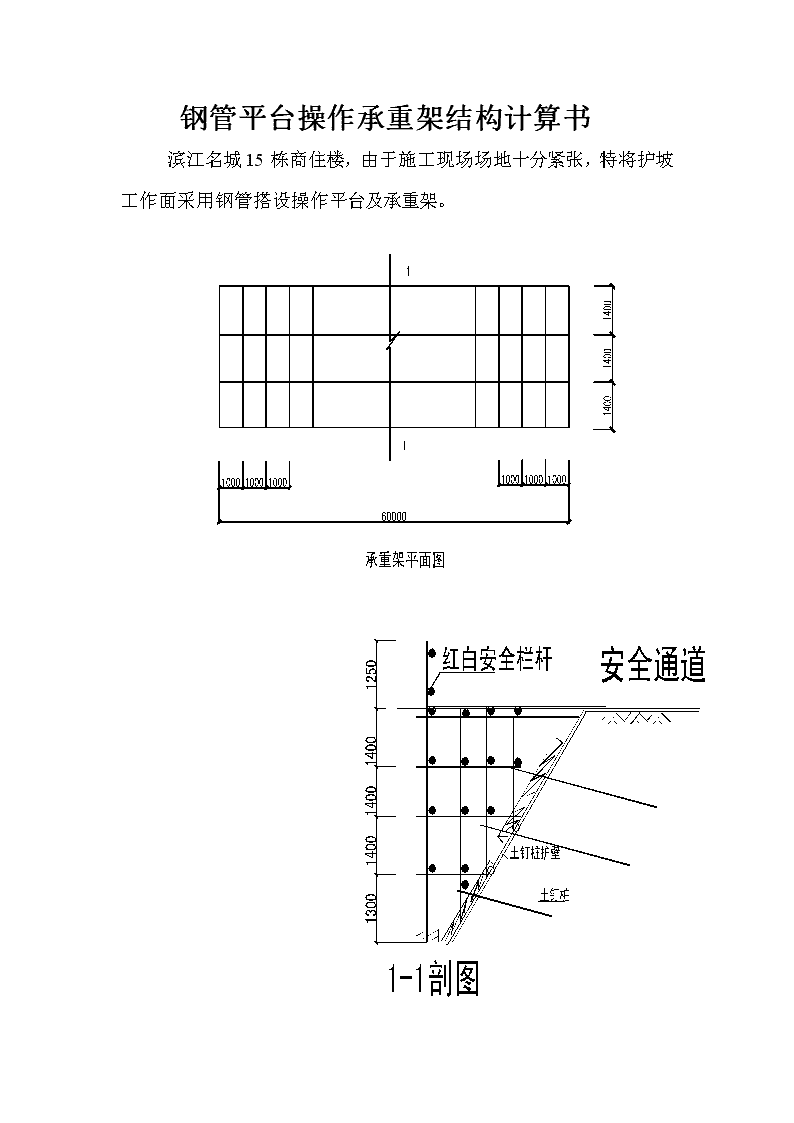

'滨江名城15栋商住楼钢管平台结构计算书工程编号A2007-四川省南充市第九建筑工程有限公司2007年月 钢管平台操作承重架结构计算书滨江名城15栋商住楼，由于施工现场场地十分紧张，特将护坡工作面采用钢管搭设操作平台及承重架。 已知：架板及连接件自重750N/㎡钢管支架自重250N/㎡钢筋堆放重力250N/㎡施工荷载（冲击荷载）2500N/㎡合计：6000N/㎡钢管立于内，外钢楞十字交叉处平面尺寸为3300×60000，用钢筋支撑架，试计算钢管支架：每区格面积为1×1.4=1.4㎡，每根立柱承受的荷载为1.4×6000=8400N，设用Ф48×3㎜钢管，A=424㎜2，钢管回转半径为ϊ=d2+d12=482+422=15.9㎜244采用立柱180根，各立杆支架间布置双向水平撑，上下4层，并适当布置剪刀撑，顶部设双扣承重。按强度计算，立柱的受应力为：Q=N=8400=19.81N/㎜2A424按稳定性计算支柱的受压应力：长细比：λ=L=1000=62.89í15.9查附录表2-67，　φ=0.594；由式得 Q=N=8400=8400=33.75N/㎜2
