SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册.pdf

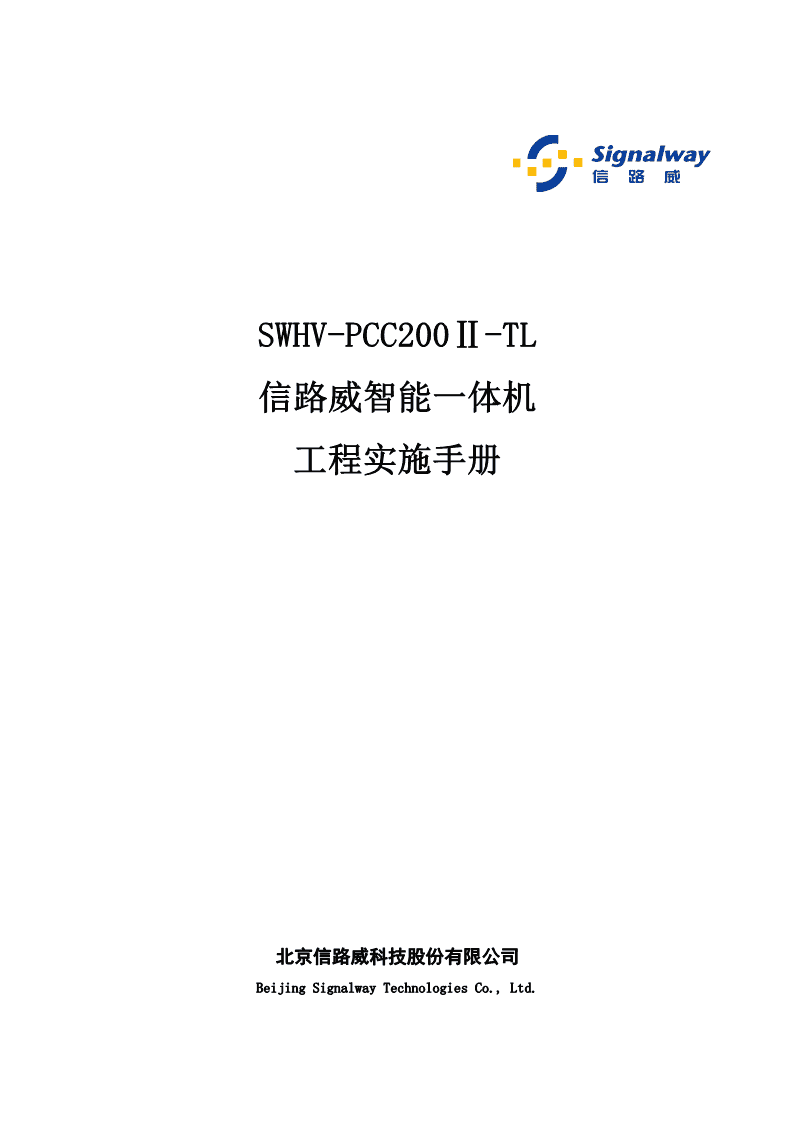

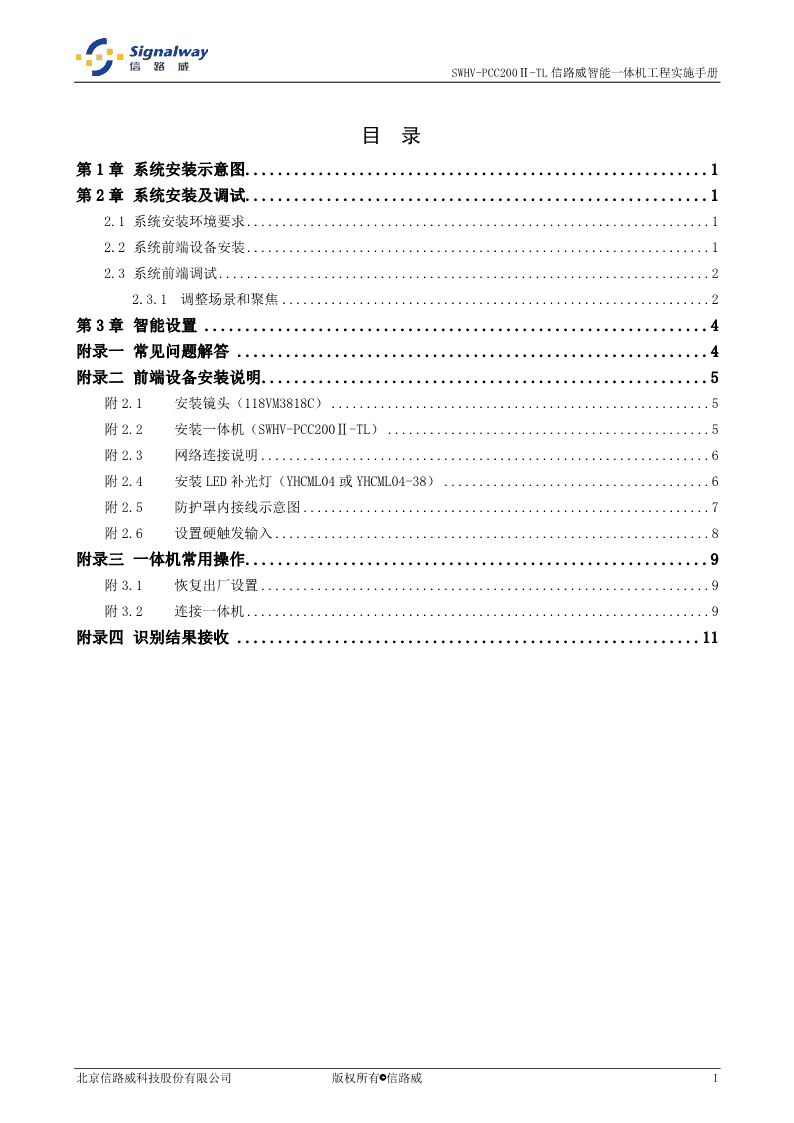

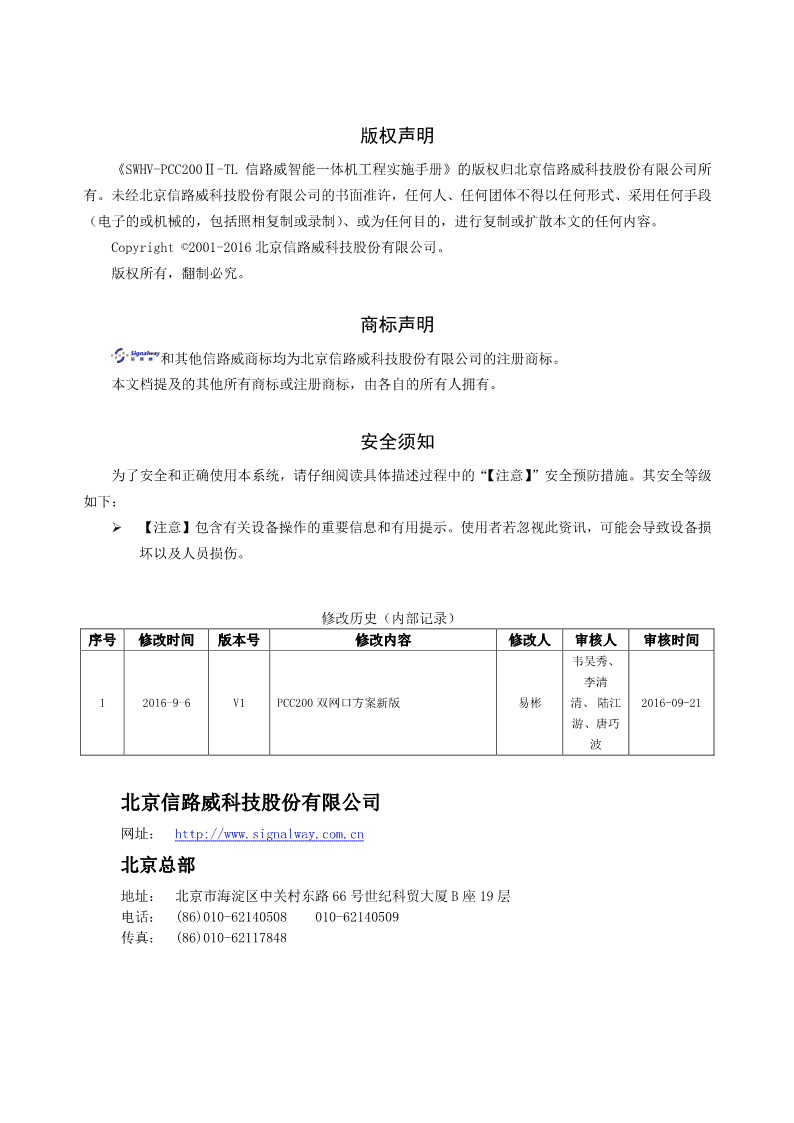

'SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册北京信路威科技股份有限公司BeijingSignalwayTechnologiesCo.,Ltd. 版权声明《SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册》的版权归北京信路威科技股份有限公司所有。未经北京信路威科技股份有限公司的书面准许，任何人、任何团体不得以任何形式、采用任何手段（电子的或机械的，包括照相复制或录制）、或为任何目的，进行复制或扩散本文的任何内容。Copyright©2001-2016北京信路威科技股份有限公司。版权所有，翻制必究。商标声明和其他信路威商标均为北京信路威科技股份有限公司的注册商标。本文档提及的其他所有商标或注册商标，由各自的所有人拥有。安全须知为了安全和正确使用本系统，请仔细阅读具体描述过程中的“【注意】”安全预防措施。其安全等级如下：【注意】包含有关设备操作的重要信息和有用提示。使用者若忽视此资讯，可能会导致设备损坏以及人员损伤。修改历史（内部记录）序号修改时间版本号修改内容修改人审核人审核时间韦吴秀、李清12016-9-6V1PCC200双网口方案新版易彬清、陆江2016-09-21游、唐巧波北京信路威科技股份有限公司网址：http://www.signalway.com.cn北京总部地址：北京市海淀区中关村东路66号世纪科贸大厦B座19层电话：(86)010-62140508010-62140509传真：(86)010-62117848 SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册目录第1章系统安装示意图.........................................................1第2章系统安装及调试.........................................................12.1系统安装环境要求..................................................................12.2系统前端设备安装..................................................................12.3系统前端调试......................................................................22.3.1调整场景和聚焦.............................................................2第3章智能设置..............................................................4附录一常见问题解答..........................................................4附录二前端设备安装说明.......................................................5附2.1安装镜头（118VM3818C）......................................................5附2.2安装一体机（SWHV-PCC200Ⅱ-TL）..............................................5附2.3网络连接说明................................................................6附2.4安装LED补光灯（YHCML04或YHCML04-38）......................................6附2.5防护罩内接线示意图..........................................................7附2.6设置硬触发输入..............................................................8附录三一体机常用操作.........................................................9附3.1恢复出厂设置................................................................9附3.2连接一体机..................................................................9附录四识别结果接收.........................................................11北京信路威科技股份有限公司版权所有©信路威I SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册第1章系统安装示意图系统安装示意图：第2章系统安装及调试2.1系统安装环境要求1)现场应具备220V/50Hz交流电（最好具有UPS稳压功能，达到一级负载要求）、交流线缆、网络线缆。交流线缆和网络线缆从设备柜布线到安全岛的立杆上设备位置即可。2)避免靠近大型的用电设备，避免强电磁场的干扰。3)网络交换机采用千兆网络交换机（推荐使用一线品牌产品，以保证数据传输质量）。4)其他的安装距离要求参见：第一章系统安装示意。2.2系统前端设备安装1)镜头、一体机、LED补光灯等的安装方法以及防护罩内接线如有不熟悉，请参考：附录二。2)对于需要接入线圈触发抓拍的用户，请参考：附2.6。北京信路威科技股份有限公司版权所有©信路威第1页 SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册2.3系统前端调试2.3.1调整场景和聚焦步骤一：一体机首次使用需要先恢复出厂默认，然后修改IP地址。详情请参考：附录三。步骤二：通过页面登录一体机。1)更改好IP地址后可通过IE浏览器或者通过点击WinNavi主界面的“IE配置”按钮进行设置。初次登录请按要求点击安装各种控件，如下图：2)安装好控件后，点击“运行”按钮；在弹出下图界面，输入“用户名称”（admin）、“登录口令”（默认：admin），然后点击“登录”按钮，如下图：【注意】调试计算机的IP地址和一体机的IP地址必须在同一个网段内，配置软件才能连接一体机。北京信路威科技股份有限公司版权所有©信路威第2页 SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册步骤三：调整一体机视角。1）点击导航栏的“相机图像”按钮。2）调整防护罩端的云台，以使视角、车牌满足方案的要求，即车牌在图像内水平。如下图：【注意】调整要点如下：1）上下调整云台，观察一体机视角，使线圈位置大概在屏幕显示80％左右处，并保证小车停下来时车牌尚在视角90％处。2）调整水平视角：细微调整云台，观察一体机视角，使得车牌在视频中是水平的。3）为了保证正常的车牌识别，必须保证车牌有一定的大小，车牌到达收费窗口时的车牌宽度要求120～130像素。4）在调整焦距的同时需要左右调整防护罩，观察一体机的视角，保证车牌处于视角中间位置。步骤四：聚焦。为了保证正常的车牌识别率，必须对镜头进行聚焦，保证视频清晰度。聚焦步骤如下：1)将镜头光圈调到最大。然后用鼠标框选聚焦区域（约屏幕的50%～70%的区域）。2)聚焦区域放大方便聚焦清晰，如下图：3)调整镜头的聚焦环，使得画面最清晰。北京信路威科技股份有限公司版权所有©信路威第3页 SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册4)锁紧聚焦环。5)将镜头光圈往CLOSE方向调整约5mm，并锁紧光圈环。第3章智能设置步骤一：点击软件导航栏的“智能设置”按钮，进入一体机参数设置界面，界面上端是导航栏，右下是参数设置界面。下面的设置不再指出这步。步骤二：点击上端菜单栏的“智能设置”按钮，在下面的参数设置界面中设置如下参数：1）沿着车道线，单击画出车道线（2点一线原则）。2）触发线默认位置65%，建议设置到60%，根据现场情况进行调整，原则是车牌较高的黄牌大车停止时要能输出识别结果。如下图：步骤三：点击导航栏的“保存设置”按钮，完成一体机智能设置。附录一常见问题解答问题解答1）测量车牌宽度。所调场景是否符合车牌识别要求2）查看车牌是否清晰。3）查看车牌是否与地面基本平行，保证车牌无水平或垂直变形。1）检查，并打开LED补光灯。晚上识别率低2）检查聚焦设置、车牌补光设置。北京信路威科技股份有限公司版权所有©信路威第4页 SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册附录二前端设备安装说明附2.1安装镜头（118VM3818C）取出镜头，将镜头的光圈调到最大，拧紧光圈锁定螺丝，将镜头、CS环顺时针旋入一体机安装座，如下图：附2.2安装一体机（SWHV-PCC200Ⅱ-TL）步骤一：从防护罩内取出固定一体机的托板，用防护罩配送的英制螺钉将已经接好镜头的一体机紧固在托板上，如下图：步骤二：转动镜头聚焦环，使得镜头最长。北京信路威科技股份有限公司版权所有©信路威第5页 SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册步骤三：将托板固定在防护罩内，此时，镜头前端要尽可能靠近防护罩玻璃，如下图：附2.3网络连接说明一体机提供两个网口，LAN1输出识别结果及H.264高清视频，LAN2只输出H.264高清视频，正常情况下只连接LAN1口；部分收费站需要实现收费网与监控网物理隔离，可将LAN1连接至收费网，LAN2连接至监控网，如下图：附2.4安装LED补光灯（YHCML04或YHCML04-38）【注意】MTC人工半自动收费车道，选用补光灯YHCML04；ETC电子不停车收费车道，选用补光灯YHCML04-38。两款灯均自带光控。步骤一：使用U型支架固定LED补光灯，在U型支架与LED补光灯之间加上防滑垫片，然后使用配套的不锈钢螺杆和螺母固定，如下图：北京信路威科技股份有限公司版权所有©信路威第6页 SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册步骤二：U型支架底部采用抱箍支撑在立杆上，距离防护罩底部10cm。调整好LED补光灯角度后，拧紧U型支架和LED补光灯之间的螺杆以及U型支架和抱箍的螺母，以防止LED补光灯的角度发生变化，如下图：附2.5防护罩内接线示意图步骤一：将一体机的电源线接到接线端子上，并将AC电源线以及补光灯电源线引入防护罩内，分别接到接线端子左右两边，必须分清火线（L）、零线（N）、地线（GND）。北京信路威科技股份有限公司版权所有©信路威第7页 SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册步骤二：如方案需要增加CVBS防雷器，还需要将防雷器接到一体机CVBS接口，防雷器的地线接到接线端子的地线（GND）上；如不需要此步骤可省去。步骤三：下图红框内端子两边是直通的，在工程上使用时，全部接线完毕后，请用万用表测量是否有短路等情况。如下图：附2.6设置硬触发输入本节设置只针对收费站有需要接入线圈触发抓拍的用户设置，车辆压到线圈时就会输出一个识别结果。如果是视频流识别的用户则不需要设置本节参数。设置操作步骤如下：步骤一：一体机支持开关量类型的车检器，一体机接入车检器触发线示意图如下：步骤二：参数配置：点击WEB上边导航栏“相机图像”按钮，在页面中选择“IO设置”，将“视频触发结果输出选择”设置为：只输出触发结果，将“抓拍输入IO”设置为：外部下降沿触发；然后点击导航栏的“保存设置”按钮，如下图：北京信路威科技股份有限公司版权所有©信路威第8页 SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册附录三一体机常用操作附3.1恢复出厂设置车牌识别单元通电且“work”指示灯呈绿色一秒闪一次时，用细铁丝或回形针插入复位孔按住复位键5秒钟，绿灯停止闪烁，车牌识别单元参数即恢复出厂设置，主网口（LAN1）恢复默认IP:100.100.100.101，副网口（LAN2）恢复默认IP：192.168.1.101；车牌识别单元背板接口如下图:=附3.2连接一体机1)双击随机光盘中的WinNavi.exe安装程序，安装完成后在桌面生成快捷方式“WinNavi.exe智北京信路威科技股份有限公司版权所有©信路威第9页 SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册能数据接收程序”。2)双击“WinNavi智能数据接收程序”图标，运行程序。3)点击“添加设备”按钮，搜索设备，如下图：【注意】1)如搜索不到设备，请将调试计算机的Windows防火墙和其他防火墙，以及所有的拦截工具和杀毒软件关闭，再次搜索。2)选中目标设备，修改设备IP地址，使之与电脑IP地址在同一网段，同时注意不要与副网口IP地址（出厂默认为192.168.1.101）在同一网段，如下图：北京信路威科技股份有限公司版权所有©信路威第10页 SWHV-PCC200Ⅱ-TL信路威智能一体机工程实施手册附录四识别结果接收在WEB中连接上一体机后，点击导航栏的“实时数据”按钮，则可以看到实时识别结果，如下图：北京信路威科技股份有限公司版权所有©信路威第11页'
