电缆工区工程验收技术标准529[1]

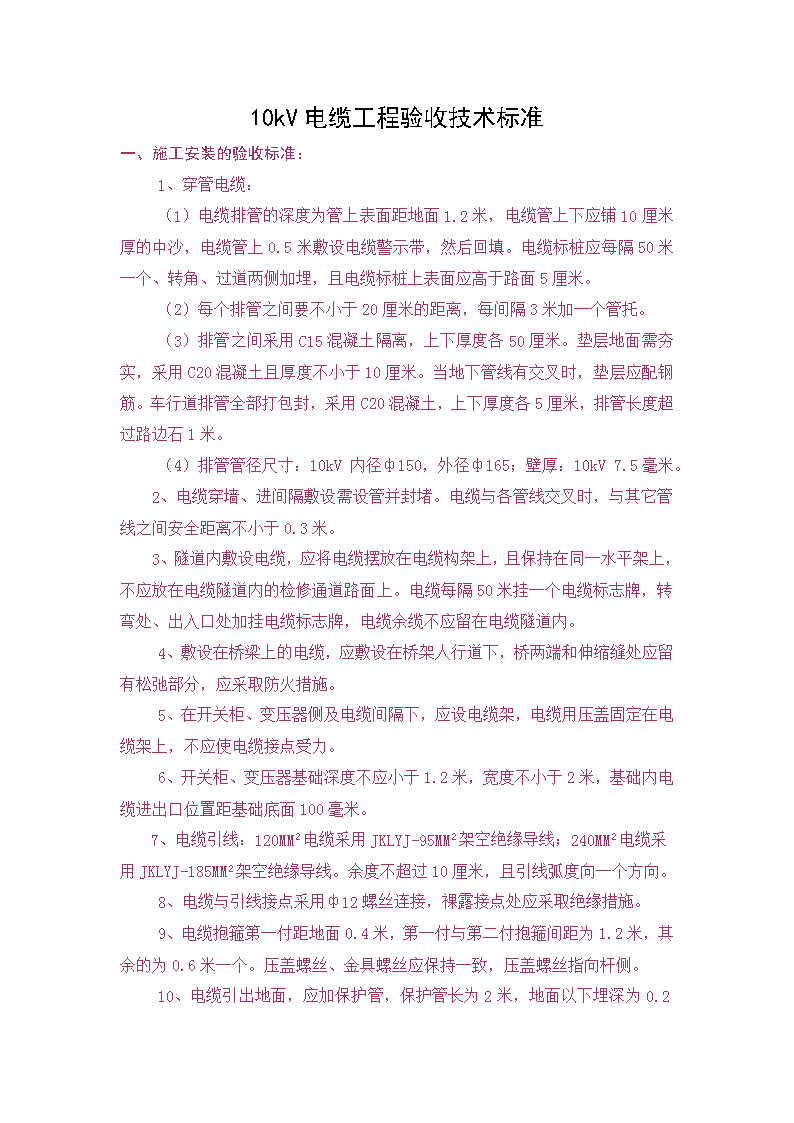

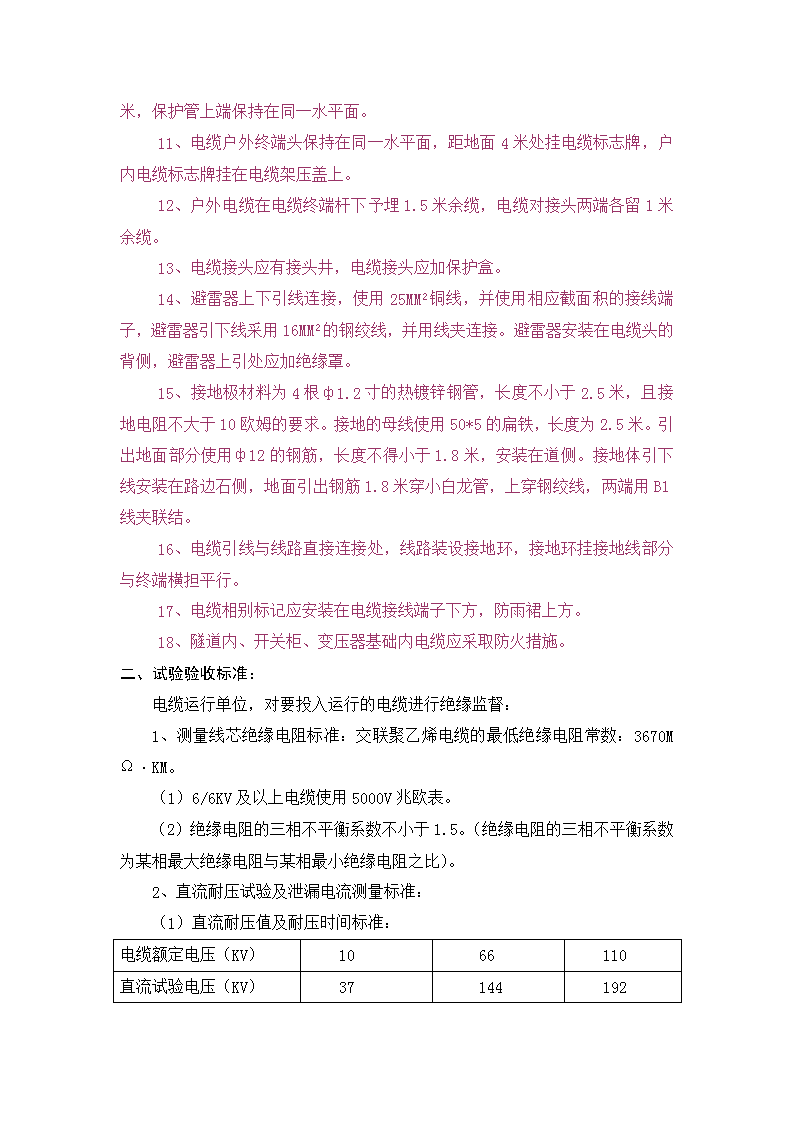

'10kV电缆工程验收技术标准一、施工安装的验收标准：1、穿管电缆：（1）电缆排管的深度为管上表面距地面1.2米，电缆管上下应铺10厘米厚的中沙，电缆管上0.5米敷设电缆警示带，然后回填。电缆标桩应每隔50米一个、转角、过道两侧加埋，且电缆标桩上表面应高于路面5厘米。（2）每个排管之间要不小于20厘米的距离，每间隔3米加一个管托。（3）排管之间采用C15混凝土隔离，上下厚度各50厘米。垫层地面需夯实，采用C20混凝土且厚度不小于10厘米。当地下管线有交叉时，垫层应配钢筋。车行道排管全部打包封，采用C20混凝土，上下厚度各5厘米，排管长度超过路边石1米。（4）排管管径尺寸：10kV内径ф150，外径ф165；壁厚：10kV7.5毫米。2、电缆穿墙、进间隔敷设需设管并封堵。电缆与各管线交叉时，与其它管线之间安全距离不小于0.3米。3、隧道内敷设电缆，应将电缆摆放在电缆构架上，且保持在同一水平架上，不应放在电缆隧道内的检修通道路面上。电缆每隔50米挂一个电缆标志牌，转弯处、出入口处加挂电缆标志牌，电缆余缆不应留在电缆隧道内。4、敷设在桥梁上的电缆，应敷设在桥架人行道下，桥两端和伸缩缝处应留有松弛部分，应采取防火措施。5、在开关柜、变压器侧及电缆间隔下，应设电缆架，电缆用压盖固定在电缆架上，不应使电缆接点受力。6、开关柜、变压器基础深度不应小于1.2米，宽度不小于2米，基础内电缆进出口位置距基础底面100毫米。7、电缆引线：120MM2电缆采用JKLYJ-95MM2架空绝缘导线；240MM2电缆采用JKLYJ-185MM2架空绝缘导线。余度不超过10厘米，且引线弧度向一个方向。8、电缆与引线接点采用ф12螺丝连接，裸露接点处应采取绝缘措施。9、电缆抱箍第一付距地面0.4米，第一付与第二付抱箍间距为1.2米，其余的为0.6米一个。压盖螺丝、金具螺丝应保持一致，压盖螺丝指向杆侧。10、电缆引出地面，应加保护管，保护管长为2米，地面以下埋深为0.2 米，保护管上端保持在同一水平面。11、电缆户外终端头保持在同一水平面，距地面4米处挂电缆标志牌，户内电缆标志牌挂在电缆架压盖上。12、户外电缆在电缆终端杆下予埋1.5米余缆，电缆对接头两端各留1米余缆。13、电缆接头应有接头井，电缆接头应加保护盒。14、避雷器上下引线连接，使用25MM2铜线，并使用相应截面积的接线端子，避雷器引下线采用16MM2的钢绞线，并用线夹连接。避雷器安装在电缆头的背侧，避雷器上引处应加绝缘罩。15、接地极材料为4根ф1.2寸的热镀锌钢管，长度不小于2.5米，且接地电阻不大于10欧姆的要求。接地的母线使用50*5的扁铁，长度为2.5米。引出地面部分使用ф12的钢筋，长度不得小于1.8米，安装在道侧。接地体引下线安装在路边石侧，地面引出钢筋1.8米穿小白龙管，上穿钢绞线，两端用B1线夹联结。16、电缆引线与线路直接连接处，线路装设接地环，接地环挂接地线部分与终端横担平行。17、电缆相别标记应安装在电缆接线端子下方，防雨裙上方。18、隧道内、开关柜、变压器基础内电缆应采取防火措施。二、试验验收标准：电缆运行单位，对要投入运行的电缆进行绝缘监督：1、测量线芯绝缘电阻标准：交联聚乙烯电缆的最低绝缘电阻常数：3670MΩ·KM。（1）6/6KV及以上电缆使用5000V兆欧表。（2）绝缘电阻的三相不平衡系数不小于1.5。（绝缘电阻的三相不平衡系数为某相最大绝缘电阻与某相最小绝缘电阻之比）。2、直流耐压试验及泄漏电流测量标准：（1）直流耐压值及耐压时间标准：电缆额定电压（KV）1066110直流试验电压（KV）37144192 试验时间（min）101515（2）电缆的泄漏电流值标准：电缆额定电压（KV）试验电压（KV）泄漏电流（µA）103710661442011019220新投10KV电缆的某一相最大泄漏电流值不大于10µA，泄漏电流三相不平衡系数不作规定，视电缆为合格。某一相最大泄漏电流值大于10µA，泄漏电流三相不平衡系数不大于1.5，方可投入运行。新投10KV以上电缆的某一相最大泄漏电流值不大于20µA，泄漏电流三相不平衡系数不作规定，视电缆为合格。某一相最大泄漏电流值大于20µA，泄漏电流三相不平衡系数不大于1.5，方可投入运行。3、测量电缆外护套、内衬层（内护套）绝缘电阻标准：（1）使用500V兆欧表。（2）绝缘电阻常数均不应低于0.5MΩ·KM。当低于此值时，由试验确定内衬层是否进水，凡进水者，应找出原因进行处理，达到绝缘常数的要求值。4、变频谐振耐压试验的标准，见表15的规定：表15变频谐振耐压试验标准电压等级试验电压时间35KV及以下2．5U。5min三、电缆隧道验收标准：1、电缆隧道内有足够的照明设备，且在两端或出入口进行控制，照明电压为36V，或提供移动式照明设备。2、电缆隧道应有两个及以上的出入口，长距离隧道每隔70—80M设一个出口，出入口应有坚固的爬梯，并提供移动式爬梯，盖应加锁。3、电缆隧道应设有通风口。4、电缆隧道内电缆支架、支架间、支架与隧道壁间最小距离：名称电缆隧道（mm）高度（H）1900 两边有电缆架时，架间水平净距（通道宽）1000一边有电缆架时，架与壁间水平净距（通道宽）900电缆架各层间垂直距离10KV电力电缆构架20010KV以上电力电缆250四、电缆桥架验收标准：1、电缆桥架应沿建筑物的墙、柱、梁架设或单独架设。满足强度要求。2、电缆桥架由室外进入建筑时，留有向外的防水坡度。3、电缆桥架越过带电设备时，电缆桥架底部与电气设备保持足够的安全距离。4、两组电缆桥架在同一高度平行敷设时，其间距不小于600毫米。5、电缆桥架的金属应做防腐处理，各部件之间的连接采用配套的螺栓连接，不得用焊接，侧边与穿线管连接须开孔时，不得动火，以免破坏防腐涂层。6、电缆桥架应每隔30米喷涂10kV电缆标志，转弯、出入口加喷。7、金属制电缆桥架系统，应有可靠的电气连接并接地。使用玻璃钢桥架，应沿桥架全长另敷设专用接地线。五、电缆竣工图GPS测绘验收标准：1、电缆竣工图执行《10kV及以上电力电缆竣工图绘制图例》2、GPS数据验收标准（一）GPS在采集数据时，应在有“固定解算”的条件下，可以采集数据，不允许在“浮点解”的条件下，采集数据。（二）GPS定位点数数据采集标准：（1）起点：为电源侧。在起点采集后属性上面注明：QD（2）终点：为受电侧。在终点采集后属性上面注明：ZD（3）拐点：为电缆路径的转弯处。在拐点采集后属性上面注明：GD（4）电缆井：为电缆路径的转角井或中间接头井。在电缆井采集后属性上面注明：DLJ（5）标桩：为电缆路径的指示点。在标桩采集后属性上面注明：BZ（6）对接头：一般为直埋电缆的接头处。在对接头采集后属性上面注明：DJT （7）圆弧：电缆在圆弧敷设时，至少取三点。在圆弧采集后属性上面注明：GD（8）直线：电缆在直线敷设时，每间隔30米取一点。在直线采集后属性上面注明：GD（9）交叉点：电缆与其它管线设施相交时取点。在交叉点采集后属性上面注明：JCD（10）过道点：指电缆通过道路时，穿入、穿出点。在过道点采集后属性上面注明：GDD（三）GPS交叉点验收标准电缆设备与其它管线交叉的标准：1、煤气M2、给水管线S3、排水管线PS4、移动/联通/电信/铁通TX5、热力管线R6、电力电缆D7、网通管线T8、有线电视管线YXTV9、原有电力电缆YYD（四）GPS采集完成后，把数据录入、转换、整理后，把基站点或转站点删除，数据装入GIS后，放样与实际路径核对是否准确。五、将GPS校验后的数据，刻成光盘，同内业一起交运行管理部门验收存档。 电缆工程验收要点施工班组验收时间年月日工程地点工程名称验收项目验收重点执行情况存在问题整改要求隐蔽工程1、敷设前电缆本体技术检验符合设计规定2、敷设牵引强度不超过电缆线路验收规范规定3、电缆弯曲半径符合验收规范规定4、电缆沟内应无杂物，无积水，盖板齐全；电缆线路土建设施是否符合设计要求，隧道内应无杂物，照明、通风、排水等设施应符合设计5、电缆位置及深度水平位置偏移不超过200mm,埋深符合要求6、回填土电缆盖板电缆上下100mm软土或沙层,盖板宽度超过电缆两侧各50mm，回填土地面平整干净7、电缆保护管符合验收规范规定8、电缆管的连接方式以热熔为主，强度和密度应能满足电缆安装的要求9、电缆隧道内敷设电缆，由运行部门指定，必须将电缆摆放在电缆构架上，且保持在同一水平架上，电缆每隔50M挂一个电缆标志牌，转弯处加挂过程检查1、电缆调直固定良好,不扭曲2、电缆型号、规格应符合设计规定；排列整齐，无机械损伤3、终端头外裕度适当,端部密封良好4、电缆固定支架及保护管牢固，布置合理，美观，电缆裕度处理合适5、出线端子压接符合工艺规程规定，均匀，光滑6、 引线连接接触良好，涂电力脂,相地,相间距离符合规定三相对称，美观1、刷漆(防腐)卡具及捆绑符合验收规范规定2、电缆线路所有应接地的接点应与接地极接触良好，接地电阻应符合设计资料验收1、开工报告：有施工内容、施工部门印章、运行管理部门印章2、电缆设备验收卡：由运行管理部门各级验收人员签字。3、附件制作记录卡：附件制作人签字4、电缆试验记录5、工程安装验收单：由施工现场竣检员签字6、施工单位及人员资质证书和电缆厂家及附件合格证、7、规划许可证8、开发公司电缆标高证明及协议9、竣工图纸，GPS定位证明书10、竣工报告：有施工内容、施工部门印章、运行管理部门印章、运行管理负责人签字。11、设计图纸、设计说明、用电许可证。12、中间（隐蔽工程）验收记录13、顶管深度剖面图14、新设备投运登记表15、施工资料填写及时，无涂改齐全，正确，字迹清晰竣工验收1、电缆验收试验由运行单位按规程执行2、隧道内电缆和电缆两侧终端头的标志牌应装设齐全、正确、清晰3、相色正确，明显,高度一致4、孔洞封堵防火材料封堵结实,可靠,无明显裂缝及和可见孔缝,大孔洞增加耐火衬板5、防火涂料涂制涂制范围符合设计规定,涂刷均匀,厚度,层次及涂刷间隔时符合厂家的使用规定 1、电缆标桩应每隔50M一个，转弯处和电缆对接头处应埋设标桩，且电缆标桩上表面应与路面保持水平2、电缆井（过渡井）内应用沙袋填充满，井盖应采用加锁井盖3、电缆隧道和桥架符合工程验收规定评价注：隐蔽工程验收全部合格，允许下一步施工，将工程缺陷填入本报告，确定整改期限，及时下发到安装部门；运行人员按规定的整改日期进行核验，对不符和要求的工程，拒绝设备投入系统。现场（总）负责人：检查人：电缆工区2011年2月21日'
