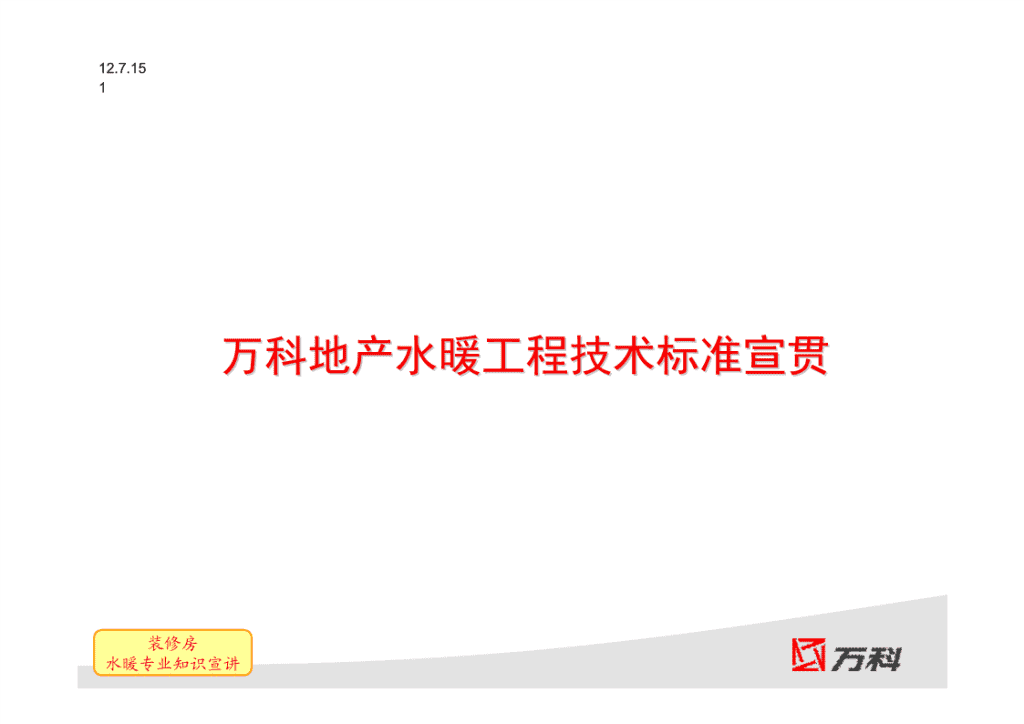

万科地产水暖工程技术标准宣贯

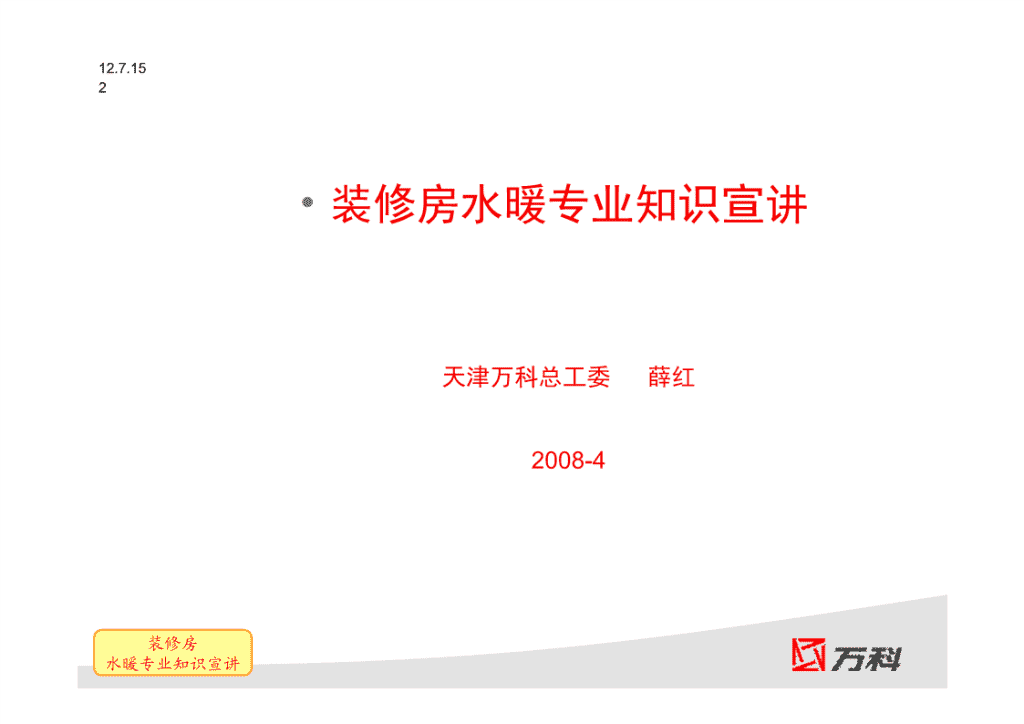

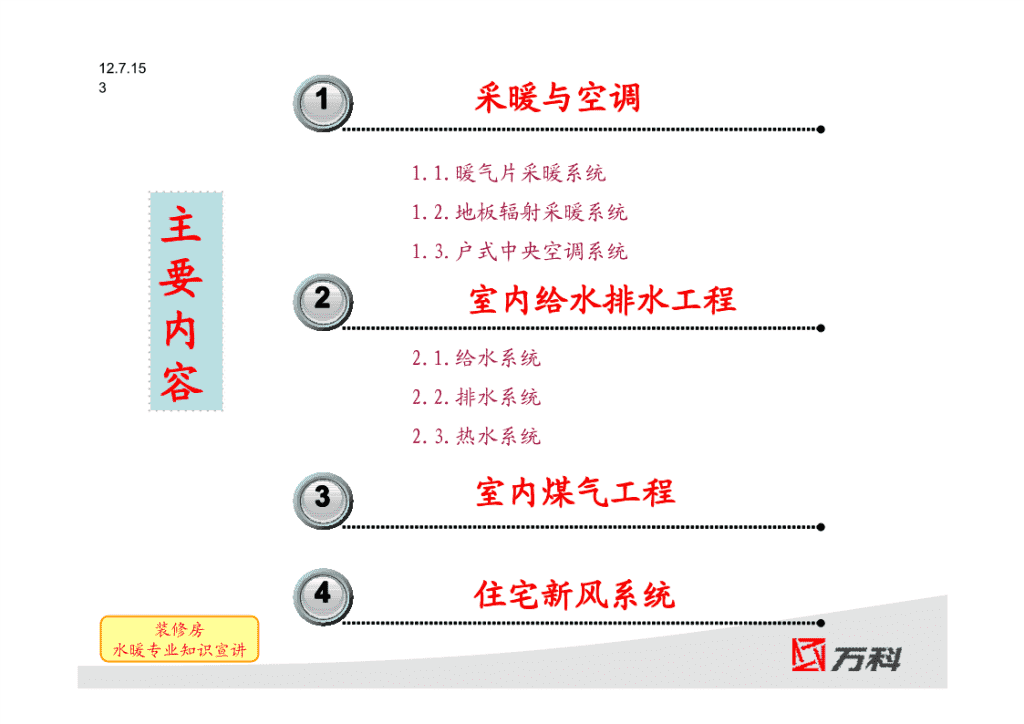

'12.7.151万科地产水暖工程技术标准宣贯万科地产水暖工程技术标准宣贯装修房水暖专业知识宣讲 12.7.152•装修房水暖专业知识宣讲天津万科总工委薛红2008-4装修房水暖专业知识宣讲 12.7.1531采暖与空调1.1.暖气片采暖系统1.2.地板辐射采暖系统主主1.3.户式中央空调系统要要2室内给水排水工程内内2.1.给水系统容容2.2.排水系统2.3.热水系统3室内煤气工程4住宅新风系统装修房水暖专业知识宣讲 12.7.15采暖与空调411.1.暖气片采暖系统1.2.地板辐射采暖系统.1.3.户式中央空调系统室内系统组成室内系统分户计量装置室内管道系统暖气片管道采用铝塑复合管安装在窗下或侧墙安装在管道井内，由热表、设在房间垫层内每组安装温控阀过滤器、锁闭阀等组成埋地部分不允许有接头装修房水暖专业知识宣讲 12.7.15采暖与空调511.1.暖气片采暖系统1.2.地板辐射采暖系统.1.3.户式中央空调系统•采暖热媒85/60或80/60℃热水装修房水暖专业知识宣讲 12.7.156侧墙安装暖气片连接方式装修房水暖专业知识宣讲 12.7.157窗下安装暖气片连接方式装修房水暖专业知识宣讲 12.7.158管道安装与装修之间需注意的问题管道出地面不直铝塑复合管弯曲半径6~8D装修房水暖专业知识宣讲 12.7.159管道安装与装修之间需注意的问题管道出地面不直---------解决办法装修房水暖专业知识宣讲 12.7.1510管道安装与装修之间需注意的问题在土建标出的暖气管沟槽处不能订钉子装修房水暖专业知识宣讲 12.7.1511管道安装与装修之间需注意的问题协调暖气的摆位与装修空间的关系按照室内温度场设计的合理性，暖气安装在窗下最合理•暖气片设置原则•北向高窗台房间尽量安置在窗下，南向低窗台无法安装暖气时，布置在侧墙处装修房水暖专业知识宣讲 12.7.15采暖与空调1211.1.暖气片采暖系统1.2.地板辐射采暖系统.1.3.户式中央空调系统地板辐射采暖系统以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热装修房水暖专业知识宣讲 12.7.15采暖与空调1311.1.暖气片采暖系统1.2.地板辐射采暖系统.1.3.户式中央空调系统室内系统组成室内系统分户计量装置分集水器室内管道系统采用PE-XPPE-XE-X或PE-RTPPE-RTE-RT管材安装在管道井内，由热表、安装在厨房、壁柜等处敷设地面下的管材过滤器、锁闭阀等组成不允许有接头装修房水暖专业知识宣讲 12.7.1514装修房水暖专业知识宣讲 12.7.1515采暖热水参数：60/50℃或55/45℃或45/35℃分集水器装修房水暖专业知识宣讲 12.7.1516•地板采暖地面做法装修房水暖专业知识宣讲 12.7.1517•地板采暖常出现的地面开裂现象•防止地面开裂的措施：•1.设伸缩缝（伸缩缝填充材料采用必须有5mm的压缩量）。•2.在盘管上铺设钢丝网。（通常是做150x150间距2mm低碳钢丝网）装修房水暖专业知识宣讲 12.7.1518•关于伸缩缝：•地面辐射供暖技术规程JGJ142—2004规定了伸缩缝的做法:①"在与内外墙、柱等垂直构件交接处应留不间断的伸缩缝，伸缩缝填充材料应采用搭接方式连接，搭接宽度不应小于10mm；伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面绝热层连接应紧密，伸缩缝宽度不宜小于10mm。伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料"。②当地面面积超过30m2或边长超过6m时，应按不大于6m时间距设置伸缩缝，伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。•住宅面积虽然很少有超过30m2，但边长会超过6m，在房间门口需设伸缩缝。•房间内盘管通常不穿过伸缩缝，如需穿过需设柔性套管。装修房水暖专业知识宣讲 12.7.1519装修房水暖专业知识宣讲 12.7.1520地板采暖系统装修需注意的问题•预先确定各房间的地面装饰材料提供给地板采暖设计单位，以便确定各房间的盘管间距•低温热水地面辐射供暖装饰地面宜采用以下材料：1.水泥砂浆、混凝土地面；2.磁砖、大理石、花岗岩等石材地面；3.符合国家标准的复合木地板、实木复合地板及耐热实木地板。•以木地板作为面层时，木材需经过干燥处理，且应在填充层和找平层完全干燥后，才能地板施工装修房水暖专业知识宣讲 12.7.1521地板采暖系统装修需注意的问题•面层（石材、面砖）在与内外墙、柱等交接处，应留8mm宽伸缩缝（最后以踢脚遮挡）；木地板铺设时，应留≥14mm伸缩缝。•装修施工时注意不要损坏地面管道•不得剔、凿、割、钻和钉填充层•暗装分集水器需留检修空间装修房水暖专业知识宣讲 12.7.1522地板采暖系统装修需注意的问题在土建后浇细石混凝土施工时及精装修施工地面时，保持地板采暖系统带压施工，若发现系统失压，标明管道有破损。一旦发现加热管损坏，需要增设接头时，应先报建设单位或监理工程师，提出书面补救方案，经批准后方可实施。增设接头时，应根据加热管的材质，采用热熔或电熔插接式连接，或卡套式、卡压式铜制管接头连接，并应做好密封。应在竣工图上清晰表示，并记录归档。PE-X管采用铜接头装修房水暖专业知识宣讲 12.7.1523•地板采暖系统装修需注意的问题卫生间内地板采暖系统不能将盘管铺设在卫生洁具下面，对于某些有外墙外窗的卫生间，地板采暖的散热量满足不了房间的热负荷，必须有辅助采暖设施。（装修房考虑此类房间必须加浴霸。）装修房水暖专业知识宣讲 12.7.15采暖与空调2411.1.暖气片采暖系统1.2.地板辐射采暖系统.1.3.户式中央空调系统•系统组成户式中央空调系统室外机连接管道室内机由压缩机、冷凝器等组成分为氟管（气、液）（铜管）由蒸发器、风扇等组成安装在室外冷凝水管（PVC管）送风方式有侧送和底送装修房水暖专业知识宣讲 12.7.1525•室外机装修房水暖专业知识宣讲 12.7.1526室内机客厅局部吊顶下回侧送四面出风，卧室门口上方吊顶下中间回风装修房回侧送水暖专业知识宣讲 12.7.1527•连接管道氟管（气、液）接每台室内机凝水盘的冷凝水通过连接管道在厨房或卫生间管井内集中排放，必须满足一定的坡度要求装修房水暖专业知识宣讲 12.7.1528•户式中央空调系统与装修之间关系•需协调好室内机占用空间问题，保证室内环境温度达到设计要求•连接管道需暗装；冷凝水管要保证坡度要求，实在难以满足时可向空调厂家提出加凝水提升泵•在吊顶内安装的室内机需留检修孔（可与回风口结合）装修房水暖专业知识宣讲 12.7.15室内给水排水工程2922.1.给水系统2.2.排水系统2.3.热水系统给水系统组成给水系统自来水系统中水系统管井一户一表用水点管井一户一表用水点厨房洗涤盆卫生间洗脸盆淋浴（浴缸）洗衣机上水热水器上水座便上水室内给水系统管道均采用PP-R管，中水管需有标记，户内管道通常在地坪面层内敷设。装修房水暖专业知识宣讲 12.7.1530室内给水排水工程22.1.给水系统2.2.排水系统2.3.热水系统装修房水暖专业知识宣讲 12.7.15室内给水排水工程3122.1.给水系统2.2.排水系统2.3.热水系统•给水系确定统卫生与间及装厨房修洁具需的位配置，合并定位用的水点事项装修房水暖专业知识宣讲 12.7.15322室内给水排水工程2.1.给水系统2.2.排水系统2.3.热水系统提示�•隐蔽管道应带压隐蔽，一般应以工作压力为保压压力，待隐蔽层达到许可的强度后方可撤压。•隐蔽完成后一定要作好标识，以防其它工种施工破坏管道。•冬季低温期间，如没有良好的保温措施，应及时将管道内的水吹净，防止管道冻坏。•（同样适合采暖系统）装修房水暖专业知识宣讲 12.7.15室内给水排水工程3322.1.给水系统2.2.排水系统2.3.热水系统•排水系统组成排水系统生活排水系统雨水排水系统厨房排水系统卫生间排水系统5层以上首层独立排水5层以上首层独立排水191199层以上首、二层独立排水191199层以上首、二层独立排水191199层以上排水管－－两根立管10层及以上－－两根立管18层及以下排水管－－一根立管10层以下－－一根立管装修房水暖专业知识宣讲 12.7.15室内给水排水工程3422.1.给水系统2.2.排水系统2.3.热水系统•室内排水系统组成装修房水暖专业知识宣讲 12.7.15室内给水排水工程3522.1.给水系统2.2.排水系统2.3.热水系统•排水系统附件1.存水弯：存水弯的作用是在其内形成一定高度的水封，通常为50～100mm，阻止排水系统中的有毒有害气体或虫类进入室内，保证室内的环境卫生装修房水暖专业知识宣讲 12.7.15室内给水排水工程3622.1.给水系统2.2.排水系统2.3.热水系统•排水系统附件2.检查口一般装于立管，供立管或立管与横支管连接处有异物堵塞时清掏用，多层或高层建筑的排水立管上每隔一层就应装一个，检查口间距不大于10m。检查口设置高度一般从地面至检查口中心1m为宜。3.清扫口一般装于横管，尤其是各层横支管连接卫生器具较多时，横管长度超过一定长度时，横支管起点应装置清扫口。4.地漏通常装在地面须经常清洗或地面有水需排泄处,地漏水封高度不能低于50mm。装修房水暖专业知识宣讲 12.7.1537室内给水排水工程22.1.给水系统2.2.排水系统2.3.热水系统•提示：所有洁（器）具排水支管与排水干管之间必须有水封保护，避免异味气体影响室内环境。装修房水暖专业知识宣讲 12.7.15室内给水排水工程3822.1.给水系统2.2.排水系统2.3.热水系统同层排水系统隔层式假墙式降板式装修房水暖专业知识宣讲 12.7.15室内给水排水工程3922.1.给水系统2.2.排水系统2.3.热水系统假墙式同层排水系统布置卫生间时，砌一堵假墙将管道和水箱都隐藏在其中HDPE管道管道系统（高密度聚乙烯管）关键部件侧排式马桶＋隐蔽式水箱假墙厚度200~300mm装修房水暖专业知识宣讲 12.7.15室内给水排水工程4022.1.给水系统2.2.排水系统2.3.热水系统•排水系统与装修之间需协调的关系•合理选择卫生洁具，确定排水方式•根据排水管井的大小，合理布局•管井检查口的位置应合理便于日后检修用•注意选用的地漏水封高度要满足50mm的要求•装修施工前需做闭水（通球）试验，地下埋设、吊顶内等暗装污水、雨水、冷凝水管等要达到确保不渗不漏（不堵）装修房水暖专业知识宣讲 12.7.15412室内给水排水工程2.1.给水系统2.2.排水系统2.3.热水系统热水系统类型及组成热水系统集中式分散式系统需设循环管（泵）卫生间设电热水器厨房设厨宝淋浴（浴盆）洗涤盆卫生间洗脸盆装修房水暖专业知识宣讲 12.7.15422室内给水排水工程2.1.给水系统2.2.排水系统2.3.热水系统•热水系统与装修之间需协调的关系装修设计将热水器、用水点位置确定后，需提供给土建设计单位，连接各用热水点间的管道在土建施工中预埋当选择的电热水器水箱为承压式时，有泄水管需预埋装修房水暖专业知识宣讲 12.7.1543室内燃气工程3关于燃气的一些常识天津市住宅使用的燃气-----＜0.01MPa低压天然气直接供给天然气主要成分为甲烷，比重0.65，比空气轻，具有无色、无味、无毒之特性，天然气目前按规定均需添加臭剂，以便用户嗅辨。过多的甲烷弥漫在空气中会造成窒息，甲烷和空气成适当比例的混合物，遇火花会发生爆炸。甲烷在空气中的爆炸极限是含甲烷5%~15%。装修房水暖专业知识宣讲 12.7.1544室内燃气工程3•室内燃气管道系统由用户引入管、立管、用户支管、燃气计量表、用具连接管和燃气用具组成装修房水暖专业知识宣讲 12.7.1545室内燃气工程3相关国家规范装修房水暖专业知识宣讲 12.7.15室内燃气工程463相关国家规范装修房水暖专业知识宣讲 12.7.15室内燃气工程473相关国家规范装修房水暖专业知识宣讲 12.7.15室内燃气工程483相关国家规范装修房水暖专业知识宣讲 12.7.1549室内燃气工程3装修房水暖专业知识宣讲 12.7.15室内燃气工程503煤气表安装图装修房水暖专业知识宣讲 12.7.15室内燃气工程513装修房橱柜内的煤气管道水暖专业知识宣讲 12.7.1552室内燃气工程3装修房工程照片水暖专业知识宣讲 12.7.1553住宅新风系统4•满足舒适的室内生活环境的重要因素------------室内空气质量室内空气质量温度湿度新鲜度冬季供暖，夏季供冷加湿或去湿保证室内通风量装修房水暖专业知识宣讲 12.7.1554住宅新风系统4•自然通风满足室内通风量的问题A.开窗通风1）通风量不易控制，不能保证室内气候的稳定性、均匀性，受季节和气候因素影响大；2）开窗自然通风风向气流盲目，气流组织无法有效控制；3）开窗通风在某些场所会带来严重的噪声污染B.门窗渗透门窗的密闭性越来越好，依靠热压、风压的门窗渗透实现室内通风换气已经不太现实装修房水暖专业知识宣讲 12.7.1555住宅新风系统4住宅新风系统采用机械通风的方式，在不开窗的前提下，一天24小时365天为整个房屋提供新鲜的自然空气，保证室内空气新鲜度系统组成装修房水暖专业知识宣讲 12.7.1556住宅新风系统4系统组成示意图装修房水暖专业知识宣讲 12.7.1557住宅新风系统4•新风系统设计原则•原则一：定义新风路径----新风从空气较洁净区域进入，由污浊处排出。一般污浊空气从浴室、卫生间及厨房排出，而新鲜空气则从起居室、卧室等区域送入。•原则二：确定住房内最小通风量----以满足人们日常工作、休息时所需的新鲜空气量。按国家通风规范，每人每小时必须保证30立方米或按房间换气次数≮0.5次/h•原则三：定义通风时间----保证新风的连续性，一年365天，一天24小时连续不间断通风。健康舒适节能装修房水暖专业知识宣讲 12.7.1558住宅新风系统4窗式新风进窗式新风进风口（室外）风口（室内）装修房水暖专业知识宣讲 12.7.1559住宅新风系统4室内排风口排风主机及室外排气口排风管装修房水暖专业知识宣讲 12.7.1560住宅新风系统4•新风系统与装修之间需协调的关系•排风主机安装在厨房或卫生间吊顶内，需预留检修口•室内排风管处需要做吊顶装修房水暖专业知识宣讲 12.7.1561小结•在装修房住宅设计与施工中，水暖专业所涉及的内容大部分为隐蔽工程，要保证其安全可靠的使用。在装修设计时需协调好与土建水暖专业设计的关系，尽量做到设计到位，避免重复或专业之间不交圈,装修设计需前置。装修施工必须在隐蔽工程验收合格后进行，装修工程师需了解其他专业在本项目中的内容，以便在各专业工种交叉施工时做好成品保护。装修房水暖专业知识宣讲 12.7.1562宣讲完毕，感谢聆听。谢谢！！'
