深圳供电局110kv变电站技术标准

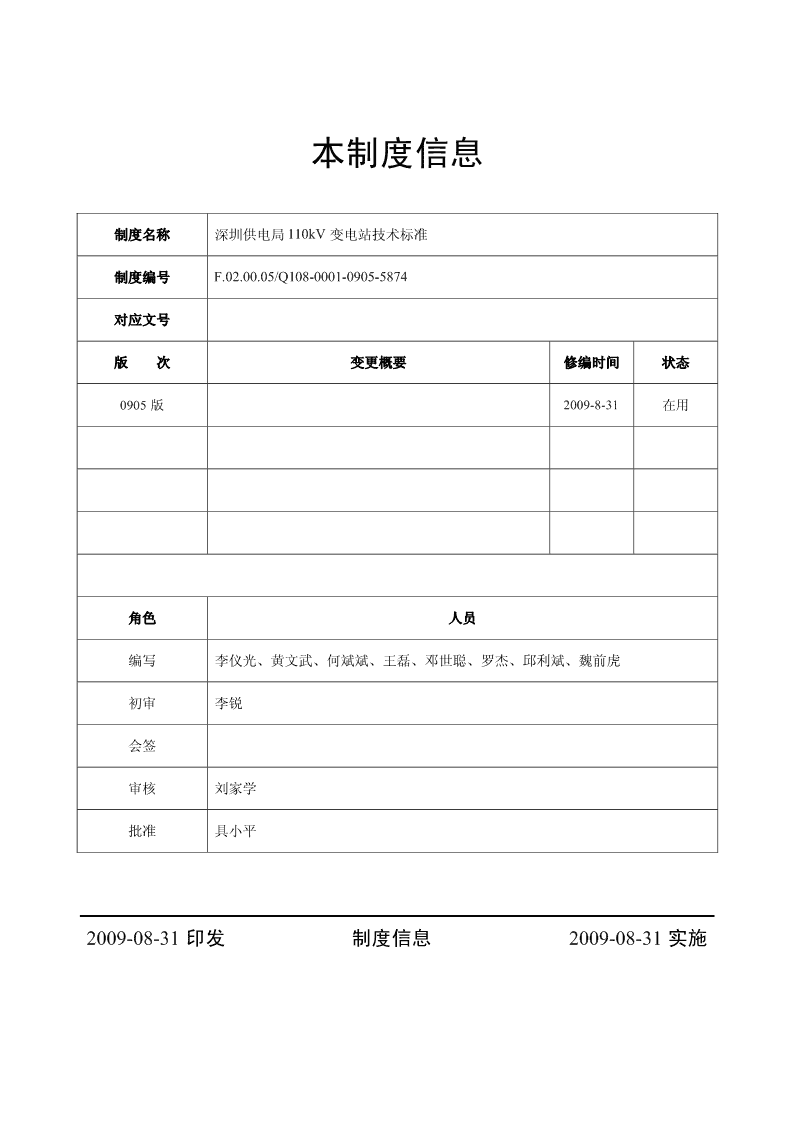

'深圳供电局110kV变电站技术标准广东电网公司统一编码：F.02.00.05/Q108-0001-0905-58742009-08-31印发封面2009-08-31实施 本制度信息制度名称深圳供电局110kV变电站技术标准制度编号F.02.00.05/Q108-0001-0905-5874对应文号版次变更概要修编时间状态0905版2009-8-31在用角色人员编写李仪光、黄文武、何斌斌、王磊、邓世聪、罗杰、邱利斌、魏前虎初审李锐会签审核刘家学批准具小平2009-08-31印发制度信息2009-08-31实施 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准深圳供电局110kV变电站技术标准1总则1.1本标准规定了110kV无人值班变电站在土建、电气、通信、自动化系统、采暖通风、给排水及消防等方面的技术要求。1.2本标准适用范围1.2.1本标准适用于我局新建、改建和扩建110kV无人值班变电站。110kV变电站的日常运行维护也应遵循本技术标准。1.2.2本标准适用于常规、GIS、COMPASS、PASS等类型以及部分紧凑型布置的110kV变电站。1.3110kV变电站的设备选型要坚持安全可靠、技术先进、经济适用、高效节能的原则，要注重无油化、自动化、智能化、微机化或少维护，要适合无人值班的运行条件，选用质量优良的国产或合资设备，必要时选用进口设备，满足供电可靠性高的要求。1.4变电站应做到与周围环境相协调，满足城市建设和环境规划的要求。1.5本标准以国家和行业有关规范为依据，凡本标准中未提出明确要求者，尚应符合现行的国家有关标准和规范的规定。1.6本标准由深圳供电局生产技术部提出、起草、归口并解释。2规范性引用文件2.1下列文件中所包括的条款，通过在本标准的引用而成为本标准的条款，本标准出版时，所示版本均为有效。本标准所引用的文件都会被修订，使用本标准的各方应探讨使用下列文件最新版本的可能性。能源电[1993]228号城市电力网规划设计导则DL/T5056-2007变电站总布置设计技术规程GB311.1-1997高压输变电设备的绝缘配合DL/T620-1997交流电气装置的过电压保护和绝缘配合GB3096-1993城市区域环境噪声标准共31页第1页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准DL5027-1993电力设备典型消防规程GB50045-2005高层民用建筑设计防火规范GB50229-2006火力发电厂与变电所设计防火规范GB50219-1995水喷雾灭火系统设计规范GB50016-2006建筑设计防火规范GB50062-1992电力装置的继电保护及安全自动装置设计规范GB14285-2006继电保护和安全自动装置技术规程DL5136-2001火力发电厂、变电所二次接线设计技术规程GB50293-1999城市电力规划规范GB50052-1995供配电系统设计规范GB50059-199235～110kV变电所设计规范GB50060－199235～110kV高压配电装置设计规范DL/T5103-199935kV～110kV无人值班变电所设计规程DL/T5216-200535kV～220kV城市地下变电站设计规定Q/CSG10012-2005中国南方电网城市配电网技术导则DL/T401-2002高压电缆选用导则GB50217-2007电力工程电缆设计规范DL/T5221-2005城市电力电缆线路设计技术规定GB50227-1995并联电容器装置设计规范GB6722-2003爆破安全规程GB8702-1988电磁辐射防护规定HJ/T24-1988500kV超高压送变电工程电磁辐射环境影响评价技术规范DL/T448-2000电能计量装置技术管理规程GB/T16434-1996高压架空线路和发电厂、变电所环境污秽区分级及外绝缘选择标准DL/T5092-1999110kV～500kV架空送电线路设计技术规程DL/T621-1997交流电气装置的接地共31页第2页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准GB/T17466-1998电力变压器选用导则DL/T780-2001配电系统中性点接地电阻器DL/T804-2002交流电力系统金属氧化物避雷器使用导则DL/T5222-2005导体和电器选择设计技术规定DL/T645-2007多功能电能表通信规约广电调继[2005]6号广东电网变压器保护配置及组屏原则广电生〔2005〕26号广东电网110～220kV变电站自动化系统技术规范深供电生〔2006〕211号深圳供电局调度和变电站监控系统信息规范GB50011-2008建筑抗震设计规范GB50019-2003采暖通风与空气调节设计规范GB50057-2000建筑物防雷设计规范GB50034-2004建筑照明设计标准DL/T5029-1994火力发电厂建筑装修设计标准DL/T5143-2002变电所给水排水设计规程GBZ1-2002工业企业设计卫生标准DL/T5352-2006高压配电装置设计技术规程建标(2006)102号《工程建设标准强制性条文》2006年版(电力工程部分)《深圳电网规划设计技术原则》《广东省电力系统继电保护反事故措施2007版》中国南方电网《变电站安健环设施标准》中国南方电网《视觉识别系统管理手册》《广东电网DL/T634.5101-2002实施细则》《广东电网DL/T634.5104-2002实施细则》《电力二次系统安全防护规定》（电监会5号令）《广东省电力系统继电保护反事故措施2007版》《变电站安健环设施标准》Q/CSG10001-2004《南方电网变电站标准设计细化方案》（2009年版）共31页第3页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准3110kV变电站的环境条件根据深圳地区的实际情况，下面给出变电站的地理环境条件，作为设备选型、设计和安全运行的考虑因素。3.1地震烈度：7度3.2极限最高温度：38.7℃3.3极限最低温度：0.2℃3.4多年平均气温：22.3℃3.5多年平均气压：1008.3hPa3.6平均相对湿度：78%3.7最大风速：36.2m/s3.8平均风速：2.7m/s3.9雷电日：90日/年3.10污区：按污区分布图3.11环境：周围空气不受腐蚀性、可燃性气体或水蒸气等明显污染，周围环境无经常性剧烈振动。4站址选择和站区布置4.1变电站站址的选择原则4.1.1靠近负荷中心。4.1.2节约用地，不占或少占耕地及经济效益高的土地。4.1.3与城市规划相协调，便于架空和电缆线路的引入和引出。4.1.4交通运输方便。4.1.5应考虑变电站与周围环境、邻近设施的相互影响。4.1.6应满足变电站接地设计规范的要求。4.1.7噪声控制要求。4.1.7.1变电站噪声对周围环境的影响应符合GB3096的规定和要求，其取值不应高于下表规定的数值：表4.1.7各类区域噪声标准值单位：Leq[dB(A)]共31页第4页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准类别昼间夜间05040Ⅰ5545Ⅱ6050Ⅲ6555Ⅳ7055注：1、各类标准适用范围由地方政府划定；2、0类标准适用于疗养区、高级别墅区、高级宾馆区等特别需要安静的区域；3、Ⅰ类标准适用于居住、文教机关为主的区域；4、Ⅱ类标准适用于居住、商业、工业混杂区及商业中心；5、Ⅲ类标准适用于工业区；6、Ⅳ类标准适用于交通干线道路两侧区域。4.1.7.2变电站噪声应从声源上进行控制，宜选用低噪声设备。4.1.7.3变电站运行时产生振动的电气设备、大型通风设备等，宜考虑设置减振技术措施。变电站可利用站内设施如建筑物、绿化物等减弱噪声对环境的影响，也可采取消声、隔音、吸声等噪声控制措施。4.1.8电磁辐射要求4.1.8.1变电站、输电线的电磁辐射对周围环境的影响应符合GB8702的规定。4.1.8.2电磁场执行如下标准：高频电磁场（0.1～500MHz）场强限值＜5V/m，工频电磁场（50MHz）场强限值＜4V/m，工频磁场感应强度＜0.1mT。（以HJ/T24－1998为参考）。4.1.8.3变电站宜优先选用电磁辐射水平低的电气设备，如有必要可采用屏蔽措施，降低电磁辐射的影响。4.2变电站站区布置4.2.1围墙设置特区外采用不低于3.5m高的实体围墙；特区内原则上也采用不低于3.5m实体围墙，特殊的场合可采用通透式围墙。特区外的实体围墙设计不应有花窗、花边、凸槽棱角，防止外人攀爬进入站内。共31页第5页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准4.2.2变电站道路要求变电站内为满足消防要求主要道路宽度应为4m。搬运主变压器的主道路宽4m，站内道路成环形（若有两个出口，亦可考虑不成环形或利用站外道路作消防通道），消防车道转弯半径9～12m，其它非环道路转弯半径7m，在前期报建工作和设计工作中，应考虑变电站的进站道路，进站道路宽5m，转弯半径9～12m。道路两侧应砌路缘石，路缘石应刷三层黄黑相间的萤光漆。4.2.3变电站标高电站站区场地设计标高应高于频率为2%的洪水水位或历史最高内涝水位。当站区场地设计标高不能满足上述要求时，可区别不同的情况分别采取以下三种不同的措施：4.2.3.1对场地标高采取措施时，场地设计标高应不低于洪水水位或或历史最高内涝水位。4.2.3.2对站区采取防洪或防涝措施时，防洪或防涝设施标高应高于上述洪水水位或历史最高内涝水位标高0.5m。4.2.3.3采取可靠措施，使主要设备底座和生产建筑物室内地坪标高不低于上述高水位。沿江、河、湖、海等受风浪影响的变电站，防洪或防涝设施标高还应考虑频率为2%的风浪高和0.5m的安全超高。变电站内的建筑物标高，基础埋深，路基和管线埋深，应相互配合，建筑物内地面标高，宜高出屋外地面标高0.3m；屋外电缆沟壁标高，宜高出屋外地面标高0.1m。4.2.4变电站的场地坡度要求场地设计综合坡度应根据自然地形、工艺布置(主要是户外配电装置形式)、土质条件、排水方式和道路纵坡等因素综合确定，宜为0.5%^2%，有可靠排水措施时，可小于0.5%，但应大于0.3%。局部最大坡度不宜大于6%，必要时宜有防冲刷措施。户外配电装置平行于母线方向的场地设计坡度不宜大于1%。采用雨水明沟排水时，排水明沟宜沿道路布置，并应减少交叉，当必须交叉时宜为正交，斜交时交叉角不应小于450。明沟宜作护面处理。明沟断面及形式应根据水力计算确定。明沟起点深度不应小于0.2m,萌沟纵坡宜与道路纵坡一致且不宜小于0.3%,湿陷性黄土地区不应小于0.5%。当明沟纵坡较大时，应设置跌水或急流槽，其位置不宜设在明沟转弯处。地下沟(隧)道底面应设置纵、横向排水坡度，其纵向排水坡度不宜小于0.5%，有困难时不应小于0.3%，横向排水坡度一般为1.5%^2%，并在沟道内有利排水的地点及最低点设集水坑和排水引出管，集水坑坑底标高应高于下水共31页第6页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准井的排水出口标高200mm-300mm。5电气一次部分5.1主变压器规模变电站最终规模主变压器的台数和容量一般按3×50MVA或3×63MVA考虑。变电站首期投产主变压器的台数和容量根据负荷需要确定，一般不少于2台。变电站在投产后2年内需要扩建主变的，应考虑在本期一次上齐。对于110kV变电站主变压器规模的确定应符合《深圳电网规划设计技术原则》的要求。5.2电气主接线5.2.1110kV电气接线110kV接线一般情况下采用单母线断路器分段接线或线路－变压器组接线。单母线断路器分段接线一般考虑3～4回出线，3台主变分别接在二段母线上，其中#2主变压器加跨条刀闸，可灵活地接入Ⅰ、Ⅱ段母线上。线路－变压器组接线一般考虑3回出线。5.2.210kV电气接线10kV母线采用单母线断路器分段接线，其中#2主变压器以双臂进线，将Ⅱ段母线分成ⅡA、ⅡB二个半段，#1、#3主变压器单臂进线，各带一段母线。10kV出线一般为3×（13～16）回。5.3主要电气设备选型5.3.1主变压器主变压器采用双圈、有载调压、全密封、高阻抗、低损耗的产品，其冷却方式一般采用自冷式，变比取110/10.5kV，调压抽头为110±8×1.25%kV，有特殊要求时需进行技术经济综合论证。选用主变时其技术条件应符合GB/T17466-1998《电力变压器选用导则》。5.3.2110kV断路器110kV断路器可采用GIS成套设备、PASS类成套设备、敞开式SF6断路器、罐式断路器和COMPASS开关等产品，其开断容量应不小于40kA。新建变电站宜优先采用GIS设备。储能电机电源及控制电源宜采用直流电源。其技术条件应符合DL/T5222-2005《导体和电器选择设计技术规定》。5.3.3110kV隔离开关110kV隔离开关，额定电流为1250A，动稳定电流峰值不小于100kA,热稳定电流有效值不小于40kA（3s）。操作机构应选用电动操作，其电机电源宜采用交流电源。110kV断路器两侧的隔离开关共31页第7页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准和线路隔离开关的线路侧宜配置地刀，地刀采用电动操作机构，地刀的动、热稳定电流应与主刀的动、热稳定电流一致，隔离开关和地刀之间应有可靠的机械联锁装置。可在综自后台遥控操作变电站所有的开关和刀闸。110kV隔离开关应选用高强度、防污型支柱绝缘子（爬电比距不小于2．5CM/kV,根据变电站所在地区的最新污区等级而定）,隔离开关的底座、附件等应为热镀锌材料。变电站其他110kV地刀的设置原则：5.3.3.1主变中性点地刀宜采用电动操作机构，其电源采用直流电源，并能实现遥控、遥信。5.3.3.2110kV母线的接地刀宜装设在母线电压互感器的隔离开关上。5.3.4110kV互感器对常规布置的变电站，应优先采用干式电流互感器，并可考虑采用光电（电子）式电流互感器；当选用油浸式电流互感器时，必须采用波纹式膨胀器，并带不锈钢防雨罩及全密封取样阀。主变压器的套管CT与出线CT的一次额定电流值宜保持倍数关系。5.3.4.1电流互感器一般情况下按照下表进行选取：主变容量安装位置变比参数绕组数量备注110kV主变进线间隔及主变套管CT400-800/1A450MVA110kV出线间隔400-800/1A4110kV分段间隔600-1200/1A4110kV主变进线间隔及主变套管CT500-1000/1A463MVA110kV出线间隔500-1000/1A4110kV分段间隔600-1200/1A4老站扩建或特殊情况下可根据具体情况确定。电流互感器应具有4个及以上的二次绕组，其保护级精度应根据具体情况核算，一般不小于5P30，二次输出容量应不小于20VA。5.3.4.2电压互感器变比和精度一般情况下选为：次级绕组：0.1/√3，0.1/√3kV，0.5级和0.2级各一组。剩余绕组：0.1kV，3P级一组。110kVPT宜采用电容式电压互感器，当电容式电压互感器的容量或准确度等级不满足要求时，可选用呈容性的电磁式电压互感器。SF6全封闭组合电器的电压互感器宜采用电磁式。5.3.5110kV避雷器5.3.5.1110kV敞开式的变电站：每组主母线上应装设避雷器对于110kV架空线路，应安装线路避共31页第8页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准雷器，优先选择在变电站场地地面安装，若场地不能满足安装需要则在变电站出线门型构架或终端杆塔悬挂安装。5.3.5.2110kVGIS变电站：SF6全封闭组合电器母线应安装避雷器。所有架空线路侧必须装设线路避雷器，避雷器宜采用在GIS设备外独立安装方式。全电缆进线的GIS是否安装线路避雷器应视另一端有无雷电过电压入侵的可能。5.3.5.3变压器中性点均应装设避雷器，并应尽可能靠近变压器本体。5.3.5.4采用电缆引出线的变压器，可不安装出线侧避雷器；采用架空引出线的变压器，应安装出线侧避雷器，并应尽可能靠近变压器本体。5.3.610kV开关柜10kV开关柜应选用加强绝缘型，具有防误操作功能的金属封闭全工况真空开关柜，可采用移开式或固定式，真空断路器的操作机构应采用电动弹簧机构。开关柜必须满足以下技术要求：5.3.6.1主变进线柜采用一面断路器柜，变压器低压侧10kV进线的CT宜采用4组三绕组CT，保护用CT应放在10kV母线侧以扩大差动保护范围。5.3.6.210kV进线开关柜内的母线、断路器、隔离开关、电流互感器等电气设备的额定电流应根据主变的额定容量和工作电流选择。开关柜上应安装带电显示器。5.3.6.310kV馈线CT设置原则：⑴主变变低侧及10kV分段CT变比根据不同的主变容量进行选取。⑵馈线CT一律按三相三绕组配置，一般选用双变比CT,保护级选用1000/1A，测量级选用600/1A。⑶其他电容器、接地变、站用变回路均按三相三绕组配置，一般选用双变比CT,电容器回路保护级选用1000/1A，测量级根据不同的无功容量进行选取；接地变、站用变回路保护级选用600/1A，测量级选用200/1A。⑷10kV馈线、电容器、接地变、站用变等出线回路均应安装零序电流互感器，一般变比选择为150/1A，开孔内径不小于￠140mm。⑸改造和扩建站宜按照原参数设计。电流互感器一般情况下按照下表进行选取：共31页第9页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准用于保护用于计量和测量回路名主变容量准确等称变比变比准确等级级主变进4000/1A(5A)5P104000/1A(5A)0.2S，0.5s线分段4000/1A(5A)10P104000/1A(5A)0.5s出线1000/1A(5A)10P25600/1A(5A)0.2s,0.5ss50MVA（每台主变配2×5000kVar电容器）电容器1000/1A(5A)10P25400/1A(5A)0.2s,0.5s站用变600/1A(5A)10P40200/1A(5A)0.2s.0.5s接地变600/1A(5A)10P40200/1A(5A)0.5s主变进5000/1A(5A)5P105000/1A(5A)0.2S，0.5s线分段4000/1A(5A)10P104000/1A(5A)0.5s出线1000/1A(5A)10P25600/1A(5A)0.2s,0.5s63MVA（每台主变配2×8016kVar电容器）电容器1000/1A(5A)10P25800/1A(5A)0.2s,0.5s站用变600/1A(5A)10P40200/1A(5A)0.2s.0.5s接地变600/1A(5A)10P40200/1A(5A)0.5s25.3.6.410kV馈线柜内母线引下线采用不小于80×10mm的铜排。为便于电缆头的安装，铜排上不要设沟槽。5.3.6.510kV电压互感器一般选用防谐型干式设备。若无法实现一次消谐，则必须考虑二次消谐。10kVPT柜严禁采用避雷器直接连接母线的结构形式。5.3.6.6安装在户外母线桥上的10kV避雷器宜采用防爆脱离瓷外套，户内开关柜内安装的10kV避雷器可采用复合绝缘外套。5.3.6.710kV变压器进线穿墙套管应根据主变容量选择，对50MVA主变，应选用20kV、3000A的防污型套管；对63MVA主变则应选用20kV、4000A的防污型套管。5.3.6.810kV变压器进线及10kV开关柜内的母线、引下线均应包扎热塑绝缘材料或采用环氧喷涂工艺进行绝缘处理。主变变低母线桥、各段母线、电容器到电抗器之间的母线等所包绝缘应留有安共31页第10页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准装接地线的开口。5.3.6.910kV进线或母联开关柜采用电缆连接时，应选用单芯电缆连接，并按回路额定电流校验。10kV电容器电缆也应选用单芯电缆。5.3.6.10为便于10kV开关柜内电缆端头的安装，110kV变电站在有条件的情况下，应尽量采用有电缆层的建筑结构；若变电站不设电缆层，所选用开关柜内电缆头的安装高度应不小于700mm。5.3.6.11移开式开关柜的开关小车导电臂必须装有绝缘护套。5.3.7站用电5.3.7.1变电站内装设两台容量均为200kVA可互为备用的节能型干式变压器。5.3.7.2380/220V站用电分为两段母线，设分段开关，交流低压屏应设置自投装置，具备自投、联锁及自动恢复功能。分段开关采用直流操作回路。5.3.7.3站用电系统的防雷接地应满足《广东电网公司变电站二次系统防雷接地规范》Q/GD0011122.03-2007的要求。5.3.7.4#1站用变接于10kVI段母线，#2站用变接于10kVIIB段母线。若#2主变压器与#1主变压器建设的间隔时间较长，#2站用变可考虑外接10kV电源，#2站用变柜应布置在10kVIIB段母线。5.3.7.5站用电低压侧进线电缆应加装零序电流互感器，其二次电流引入零序保护模块。该模块在定值及时限上应和馈线漏电开关及站用变中性线零序电流保护相配合。5.3.7.6站用变与接地变不共用。5.3.7.7站用变至低压屏采用电缆连接。5.3.7.8低压屏两段母线的负荷分配应考虑对称和平衡的原则，禁止有环路，母排应包绝缘并用颜色标明相序。5.3.7.9电源网络三相负荷平衡，禁止有环路。5.3.7.10不采用站用变压器安装在开关柜内的方式。5.3.810kV并联电容器装置5.3.8.1并联电容器装置的容量和分组应按照分层、分区、就地平衡和便于电调节及不发生谐振的原则进行配置。并联电容器装置应便于投切，宜具备自动投切功能。5.3.8.2并联电容器应采用成套补偿装置。5.3.8.3电容器过电压保护采用17/45kV的氧化锌避雷器。共31页第11页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准5.3.8.4每台主变压器宜配置2组电容器。当装设电容器装置处的高次谐波含量超过规定允许值或需要限制合闸涌流时，应在并联电容器组回路中设置串联电抗器。户内站的串联电抗器应优先采用干式铁芯电抗器，并按控制5次及以上谐波考虑。若采用干式铁芯电抗器，宜布置在电容器组的中性点处；若采用空芯电抗器，宜布置在电容器组的电源侧。5.3.8.5并联电容器装置的容量应以补偿变压器无功损耗为主，并适当兼顾负荷侧的无功补偿，宜按主变容量的10%～30%配置；并联电容器装置应按主变的最终规模预留安装位置。并联电容器装置的分组容量宜按5010kVar或8016kVar考虑。5.3.8.6放电线圈的容量应与电容器组的容量相匹配。采用干式设备时，应布置于户内。5.3.8.7接地隔离开关应采用四极机械联动的接地开关。5.3.8.8电容器成套补偿装置的技术条件应符合GB50227《并联电容器装置设计规范》。5.3.8.9变电站内电容器单芯电缆外护套接地,一律采用一侧直接接地；另一侧外护套用绝缘带包绕不外露的方式。5.4户内外配电装置的布置5.4.1户外110kV配电装置采用中型单列布置。5.4.210kV配电装置一般采用户内双列布置。主变压器进线柜采用单柜型式，即一个断路器柜。5.4.310kV出线全部用电缆从馈线柜引出，出线电缆应避免采用并柜方式。5.4.410kV配电室柜顶母线若要穿过分段之间的墙体时，必须用封闭母线桥。5.5照明与检修5.5.1变电站的照明设计，应符合GB50034-2004《建筑照明设计标准》、南网的《变电站安健环设施标准》内照度的要求以及深圳供电局关于火灾应急照明的有关规定。5.5.2在继电保护室、屋内配电装置室、蓄电池室、电容器室、通信室、消防水泵房、电缆夹层及屋内主要通道处应装设事故照明。事故照明总开关应装在二次设备室的外侧，并应设有明显标志。5.5.3事故照明可由站内直流系统直接供电。平时不投事故照明灯,交流屏不设事故照明自投回路。事故照明应在运行维护人员到达变电站后人工开启，并能维持照明2小时以上。5.5.4照明设备的高度及位置，应易于更换及维修。如受现场条件限制而只能安装在高处时，应在灯具附近的防火墙上装设爬梯。共31页第12页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准户外照明、动力的开关箱若是安装在户外时，应采用不锈钢箱体或复合材料，并具有良好的防锈、防水、防尘功能。户外照明及场地照明电缆应采用铠装聚氯乙烯电缆。照明跟动力开关箱分开。箱体与箱门要有铜制编织带相连，箱体要接地，接地线涂黄绿间隔的标示漆。5.5.5户内式变电站因自然采光相对减少，设备室的照明灯具（光）显得不足，应选择合适的灯具及合适的布灯位置，不应有明显的反光和眩光。5.5.6照明设备的安装位置应便于在不停电的情况下维修。屋外配电装置的照明可利用配电装置构架装设照明器，但应符合国家标准GB50034-1992的有关规定。5.5.7变电站内的照明箱应布置在房间门外，便于运行人员在室外操作。5.5.8二次设备室、通信室、蓄电池室、安全工具间、绝缘工具间、备品间、消防工具间、警卫室、水泵房照明采用节能灯具，并安装在离地面2.5米处，方便维护，不再使用卤化灯。电容器室、接地变室、站用变室采用即开即亮泛光灯，所有房间最少需要安装有两盏节能灯，一个开关控制两盏灯，灯具不应安装在防护栏内。电缆层、GIS室采用即开即亮的泛光灯，各功能室安装足够亮度的节能筒灯。户外采用泛光灯，取消庭院灯。5.5.910kV高压室采用节能灯，每段高压室不少于18个，并根据现场情况适当增加。其他设备室采用即开即亮泛光灯，户外场地采用普通泛光灯。5.5.10楼梯间及走廊的工作照明灯具采用人体感应开关灯具采用55W节能灯；主要通道及出入口处应装设常明型疏散指示灯。5.5.11检修电源箱的技术要求在10kV配电室、110kV配电室内及户外场地的适当位置，应设置有足够的检修电源。110kV场地设置3个检修电源箱，每台主变各安装一个检修电源箱。5.5.11.1检修电源箱应安装插座，并有开关直接输出的方式。5.5.11.2箱体全为不锈钢，附件等均应考虑防锈。检修箱体要留有带封盖的孔洞，直径为52mm，便于外接电源线穿出。5.5.11.3电气部分基本配置如下：⑴主变检修电源箱总开关采用200A的三相空气开关，下设一回三相160A的空气开关（此开关不设漏电保护），两至三回单相32A的空气开关。⑵其它设备室（10kV设备室、电容器室、接地变室、站用变室）的检修电源箱：总开关采用共31页第13页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准150A三相空气开关，下设两回三相100A的空气开关，两至三回单相32A的空气开关。户外检修电源箱需要设计0.5米左右的底座或构架,以方便接线和防止水淹。⑶所有检修箱门铰要求内封（内合页）；所选用的密封圈应有足够厚度，保证良好的密封防水性能；检修电源箱要有铜制编织带相连，箱体要接地，接地线涂黄绿间隔的标示漆。⑷户内采用嵌入式检修电源箱，户外采用座式（或挂墙式）检修电源箱；应有0.5m高度的底座。⑸各低压配电箱内的开关应标明用途，各电源箱及开关箱内的进出电缆应标明去向及用途。⑹为维护方便，取消10kV高压室、GIS室、电缆层、站用变室、电容器室、接地变室、电抗器室的单相及三相插座，其它各室保留单相及三相插座，试验电源可以从检修电源箱中取。5.5.12检修、生活用电及空调电源开关要有漏电保护功能。5.6电缆沟、电缆隧道5.6.1在变电站出线路段应规划足够容量的电力电缆沟、隧道，保证变电站出线的需要。5.6.2电缆沟、隧道内的通道宽度及电缆支架的层间距离，应满足敷设和更换电缆的空间要求。5.6.3在站内电力电缆和控制电缆应分沟敷设，110kV电缆和10kV电缆不能共沟敷设。5.6.4没有电缆夹层的10kV高压开关室，应将控制电缆沟置于柜前，以免影响高压电缆穿入开关柜，但控制电缆沟的位置不应影响中置柜小车的摆放。5.7电缆敷设5.7.1电缆根据具体情况可敷设在沟道、管道、竖井中，应避免采用直埋式敷设。所有电缆支架应采用热镀锌钢架，强度应符合要求。5.7.2电缆须安放在电缆支架上，排列方式为“先下后上、先里后外”。即先放下层支架，后放中层和上层支架；先放近墙侧支架，后放远墙侧支架，依次顺序排放。5.7.3电缆进入变电站的地下室，不论是三角形排列、或水平排列都应每隔1.0m用非磁性夹件固定在地上，并保证离地20-30cm距离，三角形排列的还应增加每隔0.8m用塑料条箍牢，在变电站地下室中如110kV电缆和10kV等级电缆交错混合时,应使用坚硬防火的活动隔板将二者分隔开。5.7.4电力电缆应采用铠装并有交联聚乙烯或聚氯乙烯外护层的阻燃电缆，站内电缆头附件采用冷缩附件；控制电缆应采用A级铠装阻燃型，电力及动力电缆应采用B级阻燃型。25.7.5控制电缆截面选择：电流、电压回路电缆截面不小于2.5mm；控制、信号回路电缆截面不小共31页第14页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准2于1.5mm。5.7.6控制电缆的抗干扰措施：电流、电压、控制、信号回路应采用屏蔽电缆，屏蔽层在两端同时接地。5.7.7计算机监控系统的模拟信号回路控制电缆屏蔽层，不得经两点或多点接地，应集中一点接地。5.7.8主变本体的二次电缆均应为铠装防油型。5.7.9变电站自动化系统中用于各装置之间接口的网络电缆、总控设备至通讯设备的RS232数字通讯电缆必须加装PVC护套。5.7.10电缆托架要根据主变容量适当增加，建议63MVA的主变比50MVA的主变多300mm。5.8中性点的接地方式5.8.1110kV主变压器中性点绝缘等级为63（60）kV时，其中性点接地方式按以下两种情况考虑：5.8.1.1对中、低压侧没有电源上网的系统，110kV中性点采用避雷器保护，氧化锌避雷器选用Y1.5W－72/186（Y1W－73/200），取消间隙保护，并可经隔离开关（带电动操作机构）直接接地。5.8.1.2对中、低压侧有电源上网的系统，110kV中性点宜直接接地运行。如运行方式上直接接地运行有困难的，可采用间隙或间隙加并联避雷器保护，同时利用主变110kV中性点零序电流、电压保护跳开上网电源（小水电或地方电厂）出线，而不跳主变，保护动作时间整定为0.5秒。放电间隙长度宜选择110～135mm的较大值。氧化锌避雷器选用Y1.5W－72/186（Y1W－73/200）。并可经隔离开关（带电动操作机构）直接接地。5.8.210kV系统中性点接地方式5.8.2.110kV线路以电缆为主，且故障电容电流超过30A时，应采用经小电阻接地方式（接地电阻调节范围为0～16Ω）；接地电阻的额定发热电流宜按150A及以上选取，接地电阻的技术条件应满足DL/T780-2001《配电系统中性点接地电阻器》的规定要求。5.8.2.210kV线路以架空线为主，且故障电容电流超过20A时，应采用可自动跟踪的消弧线圈接地方式。5.8.2.3变电站每台主变装设1台接地变压器，分别接在10kVI段、10kVIIA段、10kVIII段母线上。5.8.2.4接地变压器的容量应根据线路电容电流的大小及过电压水平进行选择。一般情况下，采用消弧线圈接地方式的接地变容量按900kVA,采用小电阻接地方式的接地变容量按400kVA选择。共31页第15页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准5.9接地5.9.1变电站电气装置的接地，除利用自然接地极外，应敷设以水平接地体为主的人工接地网。人工接地网的外缘应闭合，外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一半。接地网内应敷设水平均压带。接地网的埋设深度不宜小于0.8米。5.9.2埋于土壤中的人工垂直接地体宜采用热镀锌角钢或热镀锌钢管，埋于土壤中的人工水平接地2体宜采用热镀锌圆钢或热镀锌扁钢,圆钢直径不应小于22mm；扁钢截面不应小于300mm,厚度不应小于5mm；角钢厚度不应小于5mm；钢管壁厚不应小于3.5mm。所有接地体必须进行热镀锌处理。对于新建全室内变电站，应采用铜质材料的接地网和接地线。引下线应与水平接地体的截面相同。5.9.3人工垂直接地体的长度宜为2.5m。人工垂直接地体间的距离及人工水平接地体间的距离宜为5m。5.9.4电压110kV及以上的配电装置，可将避雷针装在配电装置的架构上，但土壤电阻率大于1000Ω·m的地区宜装设独立避雷针。装在架构上的避雷针应与主接地网连接，并应在其附近装设集中接地装置。避雷针与主接地网地下连接点、主变压器接地线与主接地网的地下连接点，沿接地体的长度不得小于15m。5.9.5所有设备、支架、构架、开关、端子箱、槽钢应明敷接地线。5.9.6对土壤电阻率较高的地区，可采取下列方法降低接地电阻：5.9.6.1当地下较深处的土壤电阻率较低时，可采用井式或深钻式接地极。5.9.6.2填充电阻率较低的物质或降阻剂。5.9.6.3敷设水下接地网。5.9.6.3视情况采用防腐深井离子接地体等新技术。为便于变电站接地网的运行维护，新建变电站不宜采用外引地网的方式来降低变电站接地电阻，若经过计算，必须采用外引地网的方式，也应控制外引面积，不宜过大，且应采用各种手段（如沿着电缆沟外引）尽量减少外引地网日后被破坏的可能性。5.9.7埋在土壤中的接地装置，其连接应采用双面满焊接，并在焊接处作防腐处理。5.9.8变电站的接地网，应符合DL/T621-1997《交流电气装置的接地》的技术要求。5.9.9变电站的接地电阻原则上不大于2000/I（I为最大入地故障电流的计算值）,特殊情况可根据具体情况进行实际计算，对于土壤电阻率特别高的地区，若接地电阻无法满足要求，应对跨步电位共31页第16页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准差和接触电位差进行校验，校验结果应满足《交流电气装置的接地》DL/T621的要求。5.9.10变电站内的二次设备室及通信室应敷设二次接地网，其技术要求应符合《广东省电力系统继电保护反事故措施2007版》第4.3.4条的规定。6电气二次部分6.1电气二次设备室6.1.1二次设备室宜位于运行方便、电缆较短、朝向良好和便于观察屋外设备的地方。6.1.2二次设备屏（台）的排列布置，应与配电装置的间隔排列次序相对应，并考虑设备维护分工界面的划分，同类设备屏（台）应集中布置，依次为：变电站自动化系统（包括保信子站柜、操作员工作站柜、微机五防工作站柜、远动通信柜、交换机柜、测控柜、电能计量遥测屏等）、GPS主机柜、继电保护柜、安全自动装置屏、通信接入柜、数据网通信网络屏、二次安全防护屏、试验电源屏、逆变电源屏、直流电源屏、交流屏等，屏体颜色应统一。6.1.3110kV线路、母联、主变的保护和监控装置应分开独立组屏。10kV部分选用保护和测控一体化的智能化装置，并装于10kV开关柜上。6.1.4全站设置一套专用GPS对时屏，采用两台标准同步时钟本体。当标准同步钟本体输出的时间同步信号不足时，时标信号扩展装置提供所需的扩充单元以满足不同使用场合的需要。时标信号扩展装置的时间信号输入应包括两路IRIG-B（DC）时码（RS-422）输入。时钟本体与时间同步信号扩展装置均在配电装置楼继保室集中组屏，10kV配电装置室内配置一面GPS对时扩展柜，用于10kV保护测控装置对时用，该柜内扩展装置与时钟本体采用光纤连接。时钟天线安装在配电装置楼楼顶。6.1.5二次设备室，应按变电站的最终规模一次建成，并留有增加少量屏位的余地。6.1.6变电站内应规划通信室，机房靠近主控室（二次设备室），并应有（或槽、或两根100mm预埋管）至主控室（二次设备室）通信接入屏和继保用ODF屏的电缆沟；若变电站采用光纤通信时,在通信室均采用72C机架式ODF架。6.1.7设置两个独立蓄电池室，蓄电池采用支架安装方式。6.2二次接线6.2.1变电站的二次接线应符合DL/T5136-2001标准的有关规定，二次接线应根据无人值班变电站的特点适当予以简化。6.2.2变电站一次设备的控制应满足DL/T5103-1999《35kV～110kV无人值班变电站设计规程》的共31页第17页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准有关规定。6.2.3新建综自站110kV断路器及主变10kV断路器采用远方、后台监控和测控屏三种控制方式，现场就地仅作为检修操作手段。110kV隔离开关、10kV断路器采用远方、后台监控和现场就地三种控制方式。6.2.4110kV及10kV断路器采用一套防跳装置，宜优先采用开关本体的防跳回路。6.2.5主变本体的CT二次电缆和主变非电量保护的二次电缆的转接应设置在主变本体端子箱。6.2.610kV合闸监视回路要监视到弹簧未储能接点，开关柜电流端子接线宜采用圈式。6.2.710kV开关柜电流接线接线头宜为圈式，以防止螺丝松动时易造成CT开路。6.3变电站自动化系统6.3.1新建变电站采用变电站综合自动化系统，变电站自动化系统应符合S.00.00.05/Q106-0007-0810-4287《广东电网110kV～220kV变电站自动化系统技术规范》标准的要求。当上述规范有新版本时，应符合最新版本规范的相关要求。6.3.2变电站自动化系统的建设应遵循如下原则：6.3.2.1有利于全系统的安全、稳定控制和事故/故障处理，提高运行的可靠性、经济性，进一步保证供电的质量。6.3.2.2简化变电站自动化设备及有关二次设备的硬件配置，避免重复，实现资源共享。6.3.2.3减少变电站二次设备间的互连线，节约控制电缆和降低电流互感器、电压互感器的负载。6.3.2.4减少变电站的建筑面积，减少安装施工和维修工作量，降低工程的总造价及运行费用。6.3.2.5在具备条件情况下，开展数字化变电站建设工作。6.3.3变电站自动化系统应具备数据实时采集及处理、事件顺序记录、越限和异常报警、控制和操作（包括同期、无压检定及GIS设备间隔的操作闭锁）、统计计算、电压无功自动调节(VQC)及配合实现分层分区的综合无功自动调节、与远方调度端的数据交换、同步对时，在线诊断与冗余管理等功能,110kV配电装置采用GIS设备的变电站预留顺控功能。6.3.4变电站自动化系统采用分层分布开放式网络结构，设站控层和间隔层。网络结构应保证变电站内设备之间及变电站与调度之间信息传输及时、准确。10kV部分的网络设备及GPS对时扩展装置单独组屏布置在10kV开关室内。6.3.5按照《电力二次系统安全防护规定》（电监会5号令）的要求配置安全防护设备。共31页第18页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准6.3.6新建以及全站进行综合自动化改造的变电站，原则上应采用变电站自动化系统五防子系统加单元电气闭锁。运行中变电站防误装置的改造，原则上应采用微机防误闭锁装置加单元电气闭锁，或变电站自动化系统五防子系统加单元电气闭锁。现场布线式单元电气闭锁与变电站自动化系统五防子系统相互配合，共同完成刀闸闭锁，正常操作时，二者之间逻辑为“与”的关系。110kV采用GIS设备时，不考虑在GIS设备机构回路内加装五防电气锁，但设置主变两侧的电气闭锁回路。10kV开关柜除配置完善的微机五防装置实现五防功能外，还设置10kV接地手车柜与主变进线柜、母线分段柜之间的电气闭锁回路，包括“正闭锁”和“反闭锁”两种逻辑。在10kV电压互感器柜A、B、C相母线上配置三个带电显示器，将三个带电显示器接点串联至接地手车柜电磁锁回路实现“正闭锁”；“反闭锁”用手车柜位置辅助接点实现。电容器、接地变等间隔网门位置与本间隔断路器以及隔离开关之间的操作闭锁回路统一使用微机五防实现闭锁功能，不设置电气闭锁回路。6.3.7监控信息严格按照《深圳供电局调度和变电站监控系统信息规范》要求进行分级、分类。6.3.8同步对时系统6.3.8.1标准同步钟本体应能接收GPS卫星发送的信息，作为主时钟的时间基准，还应能接收另外一台标准同步钟发出的带有年月日时分秒全时间信息且符合IEEE1344-1995标准的IRIG-B（DC）时码（RS-422），作为主时钟的备用外部时间基准。6.3.8.2同步时钟装置需提供以下各种标准同步时钟信号以满足不同装置的对时需求：1PPS秒脉冲（空接点）、1PPM分脉冲（空接点）、1PPH时脉冲（空接点）、IRIG-B（DC）时码（RS-422）、IRIG-B（DC）时码（TTL）、IRIG-B（AC）时码、差分信号、时间日期报文串口（RS-232）。6.3.8.3所有测控及保护等设备均应接入GPS对时。6.4继电保护及安全自动装置6.4.1变电站继电保护及安全自动装置应符合国家标准GB50062-1992，电安生[1994]191号《电力系统继电保护及安全自动装置反事故措施要点》，DL400-1991标准，国电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》及《广东省电力系统继电保护反事故措施2007版》等的技术要求。6.4.2变电站保护全部采用微机型装置，保护具有与变电站自动化系统和继电保护与故障信息系统共31页第19页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准子站信息交换的功能，保护装置应配置3个及以上以太网口。6.4.3110kV线路保护：按双侧电源考虑。保护具有全线速动、相间距离、接地距离和零序电流方向保护的功能。当两侧线路无旁路时，宜采用分相电流差动保护作为主保护。对于三T接线变电站，不装设110kV线路保护。6.4.4110kV母线保护：敞开式变电站不设母线保护，GIS式变电站可设置一套母线保护。6.4.5110kV分段断路器保护:装设电流速断保护及延时动作的过流保护。6.4.6主变压器保护：保护装置技术要求应满足《广东电网变压器保护配置及组屏原则》（广电调继[2005]6号）、《110kV主变微机保护技术条件》（深供[1997]35号）、《深圳电网110kV主变压器保护配置及组屏原则》（F.02.01.00/Q103-0001-0808-238）。6.4.710kV线路保护：保护应具有反应相间短路的电流速断和过流保护及反应单相接地的零序电流保护。6.4.8并联电容器装置保护6.4.8.1装设带有短延时速断、过流保护、过电压和失压保护。对于单星形接地线电容器组加设零序电压保护，双星形接线电容器组加设中性点不平衡电流保护或不平衡电压保护；必要时可设电压差动保护或电流平衡保护。6.4.8.2为防止电容器保护跳闸后，误合电容器，以及避免快速分合对电容器的冲击，电容器保护应增加如下闭锁合闸功能：⑴电容器保护动作后，闭锁电容器合闸，需手动复位保护动作信号后，才允许合闸。⑵手分或遥分电容器开关后，需延时20分钟，才允许合闸。6.4.8.3应有误进入运行电容器间隔时自动切除电容器开关的二次回路。6.4.9当10kV中性点经电阻接地时，接地变保护设速断、过流保护和两套三段式零序过流保护。两套零序过流保护分别接于开关CT和中性点CT。其中速断、过流、零序I段跳接地变开关，零序II段跳分段开关，零序III段跳主变变低开关。当10kV中性点经消弧线圈接地时，采用速断和过流保护，并选用小电流接地选线装置，该装置应具备接地发信和延时跳闸功能。6.4.1010kV分段断路器保护：装设电流速断保护及延时动作的过流保护，具有独立的保护投退压板。共31页第20页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准6.4.11站用变压器保护：装设微机综合保护装置,配置速断、过流、零序保护。6.4.12自动重合闸装置：110kV架空线路采用带无压检定和同期检定的三相一次重合闸，为确保110kV线路跳闸后，其重合闸能够在较长时间下有效检测，要求可以实现检母线无压重合的保护（或重合闸）装置的整组复归时间不得低于90秒。10kV线路保护应具有重合闸功能。6.4.13备自投装置：装设10kV分段备自投装置，该装置带负荷均分功能，在动作过程中允许主变短时并列，独立组屏安装在二次设备室；根据电网和变电站接线方式，在具备备用电源条件的变电站，装设110kV备自投装置，独立组屏安装在二次设备室。6.4.14二次设备室内设置试验电源屏。6.4.15二次设备室安装继电保护及安全自动装置用的通信接入柜，及安装数据网通信网络屏。6.4.16二次设备室内设置单独的PT接口屏。6.4.17110kV分段开关保护与110kV线路保护应分开独立组屏。6.4.18一般情况下110kV变电站不装设录波器。对重要用户，如地铁变电站考虑装设故障录波器6.4.19继电保护检修间应设在主控室附近。6.4.20变电站应装设保信子站屏，保信子站采用嵌入式装置，双机配置，采用互为热备用工作方式，双机都能独立执行各项功能。保护及故障信息不独立组网，保信系统通过监控网络共享采集上述信息。6.5测量仪表装置6.5.1变电站电测量仪表装置应符合现行行业标准SDJ-87及DL/T448-2000《电能计量装置技术管理规程》的要求。10kV开关柜上取消常设表计。6.5.2110kV线路、旁路、主变变高和变低、站用变、电容器组、10kV线路均配置电能计量装置。6.5.2.1110kV线路、旁路、主变变高、发电厂联网线采用全电子式双向智能型多功能电能计量装置。6.5.2.2主变变低、10kV出线、站用变低压侧、电容器采用全电子式智能型多功能电能计量装置（含有功、无功）。6.5.2.3所用电能表应符合《深圳市三相多功能电能表技术规范》及《广东省广电集团有限公司三相电子式多功能电能表订货及验收技术条件》的要求。6.5.3110kV及以上电压等级计量点应采用三相四线接线方式；10kV电压等级计量点，非有效接地共31页第21页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准的应采用三相三线接线方式，有效接地的（含小电阻接地）应采用三相四线接线方式。10kV电度表应采用带附加电源的电度表，以满足精度要求。6.5.4110kV及主变电度表组屏安装在二次设备室内，10kV部分的电度表下放至开关柜内。站用变低压侧电度表下放至站用电源屏上安装。6.5.5变电站应按电能计量遥测的统一要求装设电能量集中采集装置，电能表应具有与集中采集装置通信的接口。6.5.6电度计量精度要求6.5.6.1110kV电压等级及主变各侧计量点配备有功0.5S级、无功2.0级主电能表、考核电能表各一只；10kV电压等级计量点配备有功0.5S级、无功2.0级主电能表一只，但在每个计量点应预留加装一只考核电能表的备用空位。6.5.6.2电能计量用电流互感器精度要求为0.2S级、电压互感器精度要求为0.2级。10kV电压互感器额定二次容量不得小于50VA（每相），电流互感器额定二次容量不得小于10VA。6.5.7110kV和10kV电能计量装置应取自互感器专用二次回路。6.5.8110kV线路(旁路)、主变变低电能表（有功、无功）全部采用双向表。6.5.9变压器冷却回路温控接点应使用本体温度表的接点。6.5.10主变应有远方测温功能，提供接入SCADA系统的温度测量信号（0～5V直流电压信号）。6.5.11主变温度表的安装位置应考虑维护和读数的方便，高度以离地面160cm为宜。6.6远动和通信6.6.1远动的信息内容，应满足S.00.00.05/Q106-0007-0810-4287《广东电网110kV～220kV变电站自动化系统技术规范》、深供电生〔2006〕211号《深圳供电局调度和变电站监控系统信息规范》及相关规程规定的技术要求。6.6.2远动应预留与调度数据网的接口。6.6.3远动通信机按冗余方式配置，互为备用。6.6.4远动通信机的技术要求应满足DL/T5103-1999有关标准规定。6.6.5信息的传输规约应满足IEC60870-5-101、IEC60870-5-104和广东电网DL/T634.5101-2002实施细则、广东电网DL/T634.5104-2002实施细则的要求，并保证能与我局调度端通信规约接口。6.6.6远动通道应提供二路经不同路由至地调调度自动化系统的通道。其中一路为网络通道；一路共31页第22页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准为数字或模拟通道。6.6.7变电站自动化系统的远动通信屏与通信机之间电缆走线距离应小于15米，以保证远动RS232数字信号传输精度。6.6.8变电站采用光纤通信为主的骨干通信网，通信和保护共用同一根光缆，光缆芯数不少于24芯。6.6.9对于在原线路上解口而新建的变电站，在涉及到光缆解口时，新建路段敷设的光缆段应采用原光缆同类型的光缆。6.6.10应设计包括调度、综合数据网的相关设备。6.6.11通信设备应为可升级至2.5G、可支持多业务传输的MSTP设备(622M)。配合数据网的建设。6.6.12应为继电保护与故障信息系统、遥视系统提供通道，宜为一路网络通道；计量遥测系统应提供二路经不同路由至地调TMR系统的通道。其中一路为网络通道；一路为专线通道。6.7直流电源6.7.1变电站采用二组110V，300Ah阀控式密封铅酸蓄电池和两套高频开关电源。高频开关电源模块按N+1冗余配置，每套充电装置配置一个监控模块。6.7.1.1300Ah及以上的蓄电池采用支架式安装，安装在独立的蓄电池室内。6.7.1.2直流系统配置相应的监测装置：直流绝缘监测装置、蓄电池监测装置具备远方监测功能，蓄电池容量宜按停电2小时考虑。6.7.2直流母线采用双母线带联络开关配置，母线联络开关采用3极联络开关，动力、控制负荷合用同一段直流母线的接线方式，事故照明及逆变电源不宜与控制负荷接在同一段直流母线上。调压装置采用硅链自动调压，充电设备对蓄电池充电，经硅链降压向负荷供电。降压装置分3档，每档5V，保证控制母线电压的波动范围不超过110V±5%。6.7.3直流馈电开关的编号应统一，并应遵循负荷对称和平衡的原则。6.7.4直流系统根据馈线不同，分别采用辐射或环形形式向站内直流负荷供电，电源网络禁止有环路。6.7.5装设统一的直流逆变交流装置，供全站失压时变电站自动化系统后台监控计算机、打印机、保信子站设备、遥视系统、计量遥测系统及保护打印机使用。馈线应合理配置，打印机负荷分组并接。6.7.6通信电源应设置两套独立的-48V电源，蓄电池容量65～100Ah，配置两套互为备用的高频开共31页第23页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准关直流充电模块、蓄电池。6.7.7远动主机应采用双电源直流供电。6.7.8可采用交、直流及通信电源一体化电源系统。6.8二次系统防雷接地变电站二次系统应按照S.00.00.05/Q106-0007-0810-4287《广东电网110kV～220kV变电站自动化系统技术规范》考虑相应措施，以防止雷电电磁脉冲干扰。7土建部分7.1总平面7.1.1根据深圳地区的特点，总平面布置采用以下两种格局：7.1.1.1各级电压配电装置均采用户内布置，一般110kV采用GIS，10kV采用封闭式开关柜；生产建筑采用联合布置；主变布置在户内或户外，以下简称户内式。7.1.1.2110kV配电装置采用常规设备或紧凑型设备，中型户外布置，10kV采用封闭式开关柜户内布置，主变布置在户外，以下简称户外式。7.1.1.3特区内变电站一般采用户内式。布置应紧凑、美观、实用，尽量减少占地面积和建筑面积。7.1.2户内式变电站：生产建筑采用联合布置，将10kV配电装置室、110kV配电室、二次设备室、电容器室、蓄电池室、通信室等均设在一幢建筑物内，主变压器一般布置在户外，如变电站周围景观、环保要求很高，则变压器应设在主变压器室内。7.1.3户外式变电站：常规设备110kV配电装置采用中型布置，生产建筑采用联合布置，将10kV配电室、二次设备、通信室、电容器室、蓄电池室等均设在一幢建筑物内。7.1.4变电站一般应设有二次设备室、通信室、接地变室、蓄电池室、电容器室、安全工器具室，材料工具室，消防工具室，检修间、消防泵房、2个洗手间等；箱式站用变可单独设置站用变室或安装在10kV开关室内。7.1.5变电站的总平面图册中应包含一张变电站地理位置图（应包括进站道路及其衔接公路及与周围建筑物的间距关系）；进站道路在时应有进站道路断面图，还应附变电站土石方施工图（力求土石方量少，挖填方量接近平衡），原则是“重挖轻填”，重型设备地段多挖方，轻型设备地段多填方。7.1.6场地排水采用分区有组织排水，地面设坡，地面雨水分别流入路边雨水口，就近接入雨水井，用暗管相连后排出站外，出水口加铸铁格栅。变压器事故油池设单独排油管道，进入事故油池。当共31页第24页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准变电站地形较低，自然排水有困难时，应适当提高站址标高，确保自然排水，站内排水的出水口必须与市政排水系统连通。7.1.7交通运输及围墙详见本标准4.2节。7.2建筑物与构筑物7.2.1建、构筑物的布置：根据工艺要求，并考虑运行和管理的方便，采用联合建筑的形式。7.2.1.1户外式⑴变电站应设置的生产用房和辅助用房集中在一幢建筑物内。⑵构筑物：户外110kV配电装置场地的进、出线构架和母线构架，采用12边形的热镀锌钢管。设备构支架宜用12边形的热镀锌钢管。7.2.1.2户内式变电站全部生产设施（除主变压器外），均集中设置在一幢建筑物（开关楼）中。7.2.2开关楼应采用现浇钢筋混凝土框架结构。开关楼应有通往其屋顶面的楼梯或爬梯。7.2.3二次设备室内应留有摆放值班台和悬挂模拟图板及其它图表的位置。7.2.410kV配电室7.2.4.110kV配电室，用作设备安装、运输主要通道的门（或靠近吊物孔侧的门），高度应不小于3.0m（若为中置柜可适当减少）。7.2.4.2对应于每台主变的电容器组应设有独立的10kV电容器室,且前后有两扇门进出，相邻独立的电容器间不能用门连通。7.2.4.310kV接地变应具有独立的配电室。当采用箱式小电阻接地装置时，三套设备可合用一个房间；当采用消弧线圈接地装置时，每套设备应尽量布置在各自独立的配电室，并设置安全围栏，当布置独立配电室有困难时，也可把三套设备布置在同一个房间中，但每套设备都应设置安全围栏并保证有规范要求的维护通道。7.2.4.410kV配电室尽量减少采光窗，保留避雨式百页窗。7.2.5蓄电池室7.2.5.1蓄电池室的位置应靠近二次设备室旁，应选择在无高温、无潮湿、无震动、少灰尘、避免阳光直射的场所。7.2.5.2蓄电池室内应设有运行和检修通道。通道一侧装设蓄电池时，通道宽度不应小于800mm；共31页第25页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准两侧均装设蓄电池时，通道宽度不应小于1000mm。7.2.5.3蓄电池室内的窗玻璃可考虑采用镀膜玻璃，避免阳光直射室内。7.2.5.4蓄电池室应采用非燃性建筑材料，顶棚宜做成平顶，不应吊天棚，也不宜采用折板或槽形天花板。7.2.5.5蓄电池室内照明灯具应为防爆型，且应布置在通道的上方，地面最低照度应为30Lx，事故照明最低照度应为3Lx。蓄电池室内照明线宜采用穿管暗敷，室内不应装设开关和插座。7.2.5.6基本地震烈度为7度及以上地区，蓄电池组应有抗震加固措施，并应满足GB50260中的有关规定。7.2.5.7蓄电池室走廊墙面不宜开设通风百叶窗或玻璃采光窗。7.2.5.8采暖和降温设施与蓄电池间的距离，不应小于750mm。蓄电池室内采暖散热器应为焊接的钢制采暖散热器，室内不允许设有法兰、丝扣接头和阀门等。7.2.5.9蓄电池室内应有良好的通风设施。室内的通风换气量应按国家相关规程规范计算。通风风机应为防爆式。7.2.5.10蓄电池室的采暖通风和空气调节应满足DL/T5035中的有关规定。7.2.6通信室通信室应靠近二次设备室旁，其面积应满足通信专业的要求，同时应考虑通信设备对环境的温度要求。7.2.7110kVGIS室7.2.7.1110kVGIS室底部设抽风装置，顶部设事故排烟装置，室内应设SF6浓度报警仪、氧量仪。照明、抽风及事故排烟装置的开关应置于110kVGIS室外。7.2.7.2靠近110kVGIS室应在同一高度设置吊物平台和设备进出的大门；当必须设置室内的吊物孔时，吊物孔应设置盖板，周围加装活动式护栏。7.2.7.3110kVGIS室应设置10吨双梁桥式吊车，应设检修平台，爬梯应设护笼。检修平台应设有护栏，吊车控制把手应设置固定架。7.3建筑标准7.3.1变电站建筑的外观颜色的选择，宜与周围建筑环境相协调。7.3.2变电站开关楼的外立面，应力求简洁大方。共31页第26页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准7.3.3.1变电站开关楼的外墙面装修可采用外墙面砖，面砖的颜色应按南网标准设计实施细则统一。7.3.3.2变电站围墙为实体墙时，其装修标准宜低于开关楼的外墙的标准。7.3.3开关楼内装饰标准7.3.3.1楼地面⑴楼梯间地面采用防滑地板砖。⑵二次设备室、通信室采用防静电活动地板。⑶GIS室、10kV配电室及其它设备室采用环氧砂浆自流平地面。7.3.3.2内墙面。GIS室、10kV配电室及其它一次设备室内墙面采用普通水泥批挡后扫白，其余的房间内墙采用批挡后刷乳胶漆，颜色为白色。设备室采用素水泥提脚或面刷黑色油漆应符合安评要求。7.3.3.3天棚10kV配电室、GIS室、电容器室二次设备室、通信室的顶棚可直接作钢筋混凝土板结构扫白，其余房间顶棚面批挡后刷乳胶漆，颜色为白色。7.3.3.4门窗⑴门变电站进站大门，应用不锈钢材料制作，且在大门中应设置方便人员进出的小门。大门和其它门要统一制作。大门的门扇宽不大于2.5m,高度不大于3.5m。小门高度不大于1.7m，大门应有防台风门闩，门闩安装高度应为1.8m，小门朝内开，门铰链应设置在门内侧。大门的门扇宽不大于2.5m,高度不大于3.5m。进站大门材料尺寸应有要求，边框料：75×45×3.0毫米；框内结构料：50×50×2.0毫米；门板面料厚度不得小于1.5毫米；门闩材料：锁耳：50×6毫米；插销Φ25；地插材料：地插销：Φ20；锁耳：50×6毫米。建筑物外墙上的门一般采用普通钢板门，当有防火要求时采用甲级防火门。设备房间门一般采用乙级防火门，备品间、工具间等采用钢板门，休息室、会议室、办公室等采用木夹板门，卫生间采用塑钢门。⑵窗窗采用铝合金窗，所有铝合金窗铝材均为白铝，铝材表面做白色静电喷涂处理。铝材厚度的选用应符合所引用的标准图集规定，如分册图纸没有说明，铝材的厚度应符合如下规定：门用结构型共31页第27页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准材厚度不小于2.0mm；窗用结构型材厚度不小于1.4mm；其它铝型材厚度不小于1.0mm。所有门窗玻璃均为白玻（清玻），主控通信楼、警传室的外墙窗玻璃镀浅色膜。玻璃厚度的选用应符合所引用的标准图集规定，如分册图纸没有说明，玻璃的厚度应符合如下规定：铝合金推拉门、平开门所用玻璃厚度不小于6.0mm；铝合金地弹簧门所用玻璃厚度不小于8.0mm；铝合金推拉窗、固定窗所用玻璃不小于5.0mm，明框铝合金窗所用玻璃厚度不小于6.0mm。所有空调房间均应采用5＋6＋5的中空玻璃。外墙上的百叶窗应具有避雨、防小动物功能。7.3.3.5楼梯的扶手采用不锈钢扶手。楼梯扶手高度应按相应规范要求。7.3.3.610kV开关室、电容器室、站用变室、接地变室的门需装符合安健环要求的防小动物挡板。7.4采暖通风7.4.1各设备室按规程要求装设低噪音轴流风机，进风口采用条形避雨式百页窗。轴流风机设置应考虑环保要求,并采用低噪音风或适当考虑加装消音装置机。7.4.2空调设置：二次设备室，通信室、10kV室、蓄电池室、警传室采用分体空调。空调机应设独立电源，二次设备室、通信室空调能来电自启动。7.4.3电容器室应考虑运行及事故通风。7.4.4GIS的通风7.4.4.1GIS室排SF6气体风机入风口下沿离地面距离应为15～20cm。7.4.4.2采用GIS设备的变电站，建议GIS室下面的电缆层增设抽风机而且采用管道式，入风口离地面15～20cm。7.4.5全部风机口应在构造上考虑防雨和防小动物。轴流风机设置应考虑环保要求,市区内采用低噪音风机,必要时适当考虑加装消音装置。7.4.6安装在变电站高压室、电容器室、接地变室、站用变室的风机，为能实现随温度变化及时起停，应装风机自动控制装置。温控装置的控制箱应装设在室外。7.4.7在装有抽风机的各室通风设计上，应考虑进风口，并防止室内通风短路。电容器室、接地变室、站用变室、蓄电池室、高压室、消弧线圈室均应装设抽风机，进风口与出风口应尽量错开布置，而且抽风机容量根据功能室面积确定，每台风机由独立开关控制。市区内变电站应采用低噪音电机，并加消声装置。室内百页窗入风口加装防尘网。若主变压器共31页第28页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准设置在室内时，全靠顶部抽风散热，应考虑进风口、出风口及风机流量。抽风机设在主变顶部应考虑风机维修及清洁安全。7.4.8抽风机必须具有与火灾报警装置联动的功能。7.5给排水7.5.1给水：变电站水源可取自城市自来水系统，由供水公司引至变电站围墙边。给水管道应延至110kV屋外配电装置场地，并适当设多个水龙头供绿化浇水。生活用水与消防用水分开供给，水表分别安装。水表应加装防盗措施。7.5.2排水：开关楼及休息室的污水排入化粪池后接入站内排水系统。雨水、污水必须分流，即雨水排入雨水系统，污水（厕所污水需经化粪池处理）排入污水系统。变压器事故含油污水需经事故油池处理后才可进入污水系统。7.5.3变电站排出的污水必须符合现行国家标准有关规定。7.5.4变电站的生活用水管道及污水管道、楼面落水管道应采用PVC管道。7.5.5地漏全部采用凸型地漏。7.5.6电缆层自动防洪水泵控制箱应安装在入电缆层门侧。7.5.7电缆层集水井的位置应便于工艺安装和维护。集水井内应装设2台以上强排抽水机，集水井周围应装设活动护栏。7.6其它7.6.1设备的竖向运输：应在建筑物内考虑吊车、吊物孔或吊装平台及操作空间。7.6.2电缆竖井及吊装孔的设计应注意安全问题，吊装孔处配永久性的起吊装置。7.6.3底层靠近吊装孔侧的大门前不要有阶梯，宜采用斜坡以利于设备运输。7.6.4主建筑物的屋面应做专项防水。屋面防水标准按二道防水设防（刚、柔）。防水等级II级。外墙防水按一般标准设计。7.6.5变电站内的洗手间全部采用蹲厕。7.6.6没有卫生间的设备楼层，在楼梯间休息平台或其它合适位置设砌砖贴瓷片洗手池（便于清洁卫生时使用）。7.6.7110kV和10kV电缆引入变电站的电缆沟应分开，防止敷设电缆时互相影响。10kV电缆进站口的数量，应以每根电缆都能敷设在支架上为原则，否则应该增设进站口。共31页第29页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准7.6.8对于进站电缆沟应在市政电缆沟与进站电缆沟交汇处设置两道混凝土带穿线管的墙，墙与墙之间相隔3-5米之间用沙填满，防止日后水倒灌进站，提高防汛能力，墙的厚度应有足够的机械强度。7.6.9变电站内电缆沟的电缆支架采用统一标准钢支架。尖锐支架要有防碰伤措施。7.6.10站内电缆沟应在施工阶段进行防白蚁处理。7.6.1110kv电缆埋管统一采用150mm内径的电缆管。7.6.12站内室外1米以上的电缆沟盖板，建议每隔3米、转弯、分叉、端头处留一个活动盖板口，盖板口四边用热镀锌角钢包边，焊接后做防锈蚀处理，盖板采用加强型盖板，其余部分用混凝土封盖；站内1米以下的电缆沟，每隔2米做一块易揭盖板。靠电缆层外墙体的第一块电缆沟盖板必须与墙连接，以防止外墙雨水沿经电缆沟入口渗水入电缆层。户内设备室的电缆沟进出口电缆沟盖板应设计为易揭盖板，方便防小动物检查。7.6.13易揭盖板的技术标准7.6.13.1盖板两头各留有2个20mm穿心洞。7.6.13.2用Φ16-Φ18镀锌圆钢焊接成“”活动上落架。7.6.13.3盖板面留“凹”型槽，槽口应有20-22mm。7.6.14变电站应有可靠的防止由外部电缆沟进水的措施。场地排水沟（明沟）及站内电缆沟底排水坡度放大，避免沟内积水。7.6.15各电缆孔洞应封堵好。太大的电缆洞、缝不宜用胶泥封堵时，必须用板先封好缝隙后再封胶泥。7.6.16主变110kV进线电缆沟应加盖板。7.6.17进行新变电站设计和土建施工时，应考虑外线电话的电话线及线管的预埋。电话线及线管的起点必须便于放置DP盒并考虑整体的美观性。7.6.18通讯方面应要求有市话通讯和内部通讯。8消防部分8.1变电站的消防应符合国家标准GB50229-2006、GB50016-2006和DL5027－1993的有关规定；广东电网公司110～500kV变电站消防技术规定及深圳供电局关于消防的有关规定。8.2根据电力行业标准DL5027－1993，变压器容量在120MVA及以上时，主变压器宜设置水喷雾或共31页第30页 F.02.00.05/Q108-0001-0905-5874深圳供电局110kV变电站技术标准其它类型的消防系统。若主变布置于室内时应设水喷雾消防系统，其灭火用水量应按标准GB50219-95经计算确定（取一台主变压器的表面积，并考虑油坑面积，设计持续喷雾时间按0.4小时计）。水喷雾系统应具备双信号回路启动功能。采用防雨型棒式探热器和线感应式探热器，只有当两组感温探测器均检测出火灾时，才能发出启动雨淋阀的指令。8.3消防水池容量3110kV变电站消防水池容量应不小于200m，并要安装水位指示器和口径不小于6cm的补水管。8.4其他8.4.1建筑物内要设置火灾自动报警系统，火灾自动报警系统报警信号应联网传输到中心站集中监控。对主变压器室、配电室、电缆半层及规范有要求的房间，设置甲级防火门，并在消防专篇中有所交代。8.4.2应考虑火灾自动报警系统方便维护的问题，例如探头的布局，应考虑故障后方便更换的因素。8.5消防控制屏应设置在消防控制室或警传室中。8.6雨淋阀组应设在环境温度不低于4℃，并有排水设施的室内或带有雨棚的防护网内，其安装位置宜在靠近保护对象并便于操作的地点。雨淋阀组距被保护变压器的距离应不小于15米，阀体中心距地面高度为1.2米。有放火墙隔开时，距离不限。8.7消防泵房应设在0m以上。消防水泵电源采用两路供电，低压屏上不设投切，就地控制箱配置自动投切回路。8.8电缆沟应按照消防规程设置防火隔墙。8.9变电站的油浸电容器室应设七氟丙烷等气体灭火系统。9其它部分9.1变电站内应设置防盗报警装置。9.2变电站内应逐步完善遥视及动力设备和环境监控系统。10附则10.1本标准由生产技术部负责解释。10.2本标准自颁布之日起实行。共31页第31页'
