电气通用安装技术标准(开关插座类)

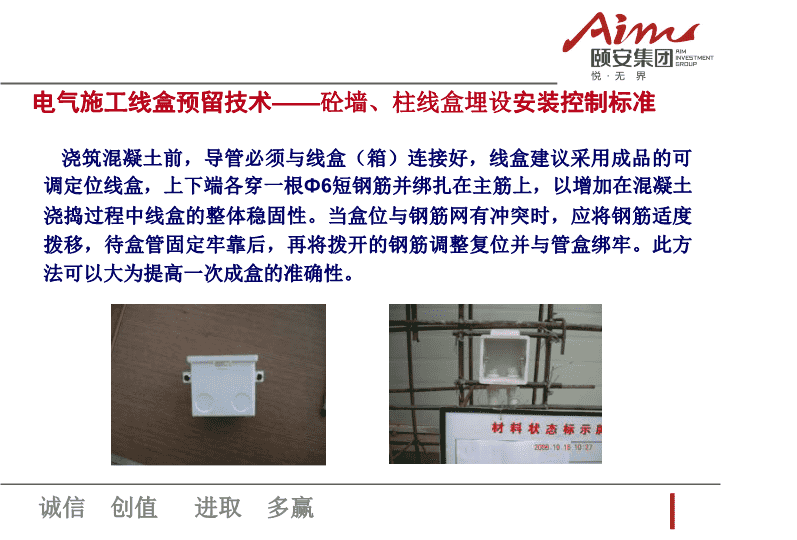

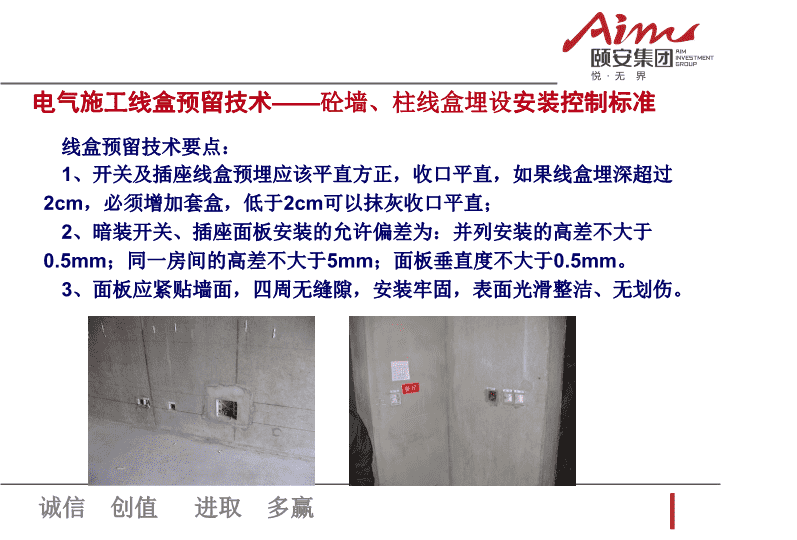

'诚信创值进取多赢电气通用安装技术标准（开关插座类）2014年05月 电气施工线盒预留技术——砼墙、柱线盒埋设安装控制标准浇筑混凝土前，导管必须与线盒（箱）连接好，线盒建议采用成品的可调定位线盒，上下端各穿一根Ф6短钢筋并绑扎在主筋上，以增加在混凝土浇捣过程中线盒的整体稳固性。当盒位与钢筋网有冲突时，应将钢筋适度拨移，待盒管固定牢靠后，再将拨开的钢筋调整复位并与管盒绑牢。此方法可以大为提高一次成盒的准确性。 电气施工线盒预留技术——砼墙、柱线盒埋设安装控制标准线盒预留技术要点：1、开关及插座线盒预埋应该平直方正，收口平直，如果线盒埋深超过2cm，必须增加套盒，低于2cm可以抹灰收口平直；2、暗装开关、插座面板安装的允许偏差为：并列安装的高差不大于0.5mm；同一房间的高差不大于5mm；面板垂直度不大于0.5mm。3、面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无划伤。 电气施工线盒预留技术——砼墙、柱线盒埋设安装控制标准室内开关位置布设：说明1：混凝土柱紧靠门框，柱宽为240mm且柱与柱旁墙体为同一平面时。应将盒体埋设在柱旁的砌体墙上，盒边紧贴柱边。说明2：混凝土柱宽为370mm，且柱旁墙体与柱在同一平面时，应设在柱内距门框180mm。当柱旁无墙或者柱与墙平面不在同一直线上时，应设在柱的中心位置上（如图a）；当柱墙在不同平面时，应设在柱中（如图b）。盒位在柱外设置a)柱、墙同一平面柱内盒位b）柱、墙在不同平面时的盒位 电气施工线盒预留技术——砼墙、柱线盒埋设安装控制标准说明3：当门开启方向一侧墙体上的位置较小而无法放置盒体时，且在门后有与门垂直的墙体，开关盒应设置在距与门垂直的墙体内侧1m处。说明4：当两门中间墙体为370～1000mm范围内，且此墙设有一个开关位置时，开关盒宜设在墙垛的中心处。 电气施工开关插座安装技术——暗装开关、插座面板安装暗装开关、插座面板安装：允许偏差：并列安装的高差不大于0.5mm；同一房间的高差不大于5mm；面板垂直度不大于0.5mm；面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无划伤。标高要求：开关下边沿距室内地面高度为1.3m。水平位置：距门开启方向的门框边水平位置宜为0.15～0.2m范围内。其与门框边的具体距离应根据土建的实际情况，将开关盒设在柱内或墙体的适当位置上。 电气施工开关插座安装技术——插座各项间距要求（边到边）插座各项间距要求（边到边）：强、弱电插座之间的安装间距：应不小于200mm；电源插座与给水、排水管的距离不小于200mm；插座与热水管的距离不应小于300mm，且不宜在出水口下方；插座边缘距燃气管距离不应小于150mm，与煤气表间距不得小于300mm；与水槽间距应不小于800mm；厨房抽油烟机插座应设在灶台板的上方。 电气施工照明配电箱安装技术——装配电箱过梁做法控制要求分户箱箱体安装：箱体安装高度为箱体底边距地1.8m，位于进户门后侧墙、玄关、进户通道处，不应设置在厨房和卫生间和开放式入户花园、阳台等直接面对室外及潮湿场所；不应设在建筑外墙内侧和卫生间墙体外侧及散热器上方；不应设在纵横墙交接处，以免减弱墙体拉结强度；在门窗洞口侧面砌砖墙安装时，箱体边缘距空口边缘应大于370mm；箱盖应开闭灵活且紧贴墙面，其垂直偏差不应大于3mm。 THEEND'
