梁柱正截面斜截面配筋计算书 2

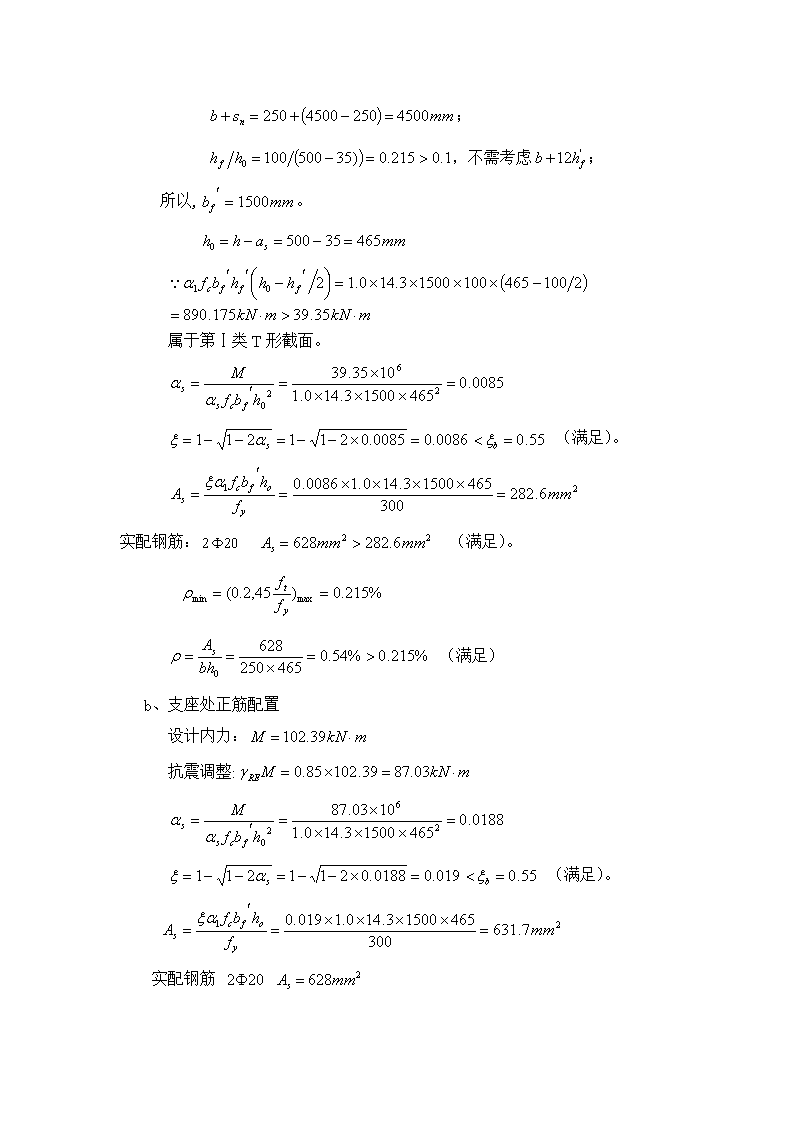

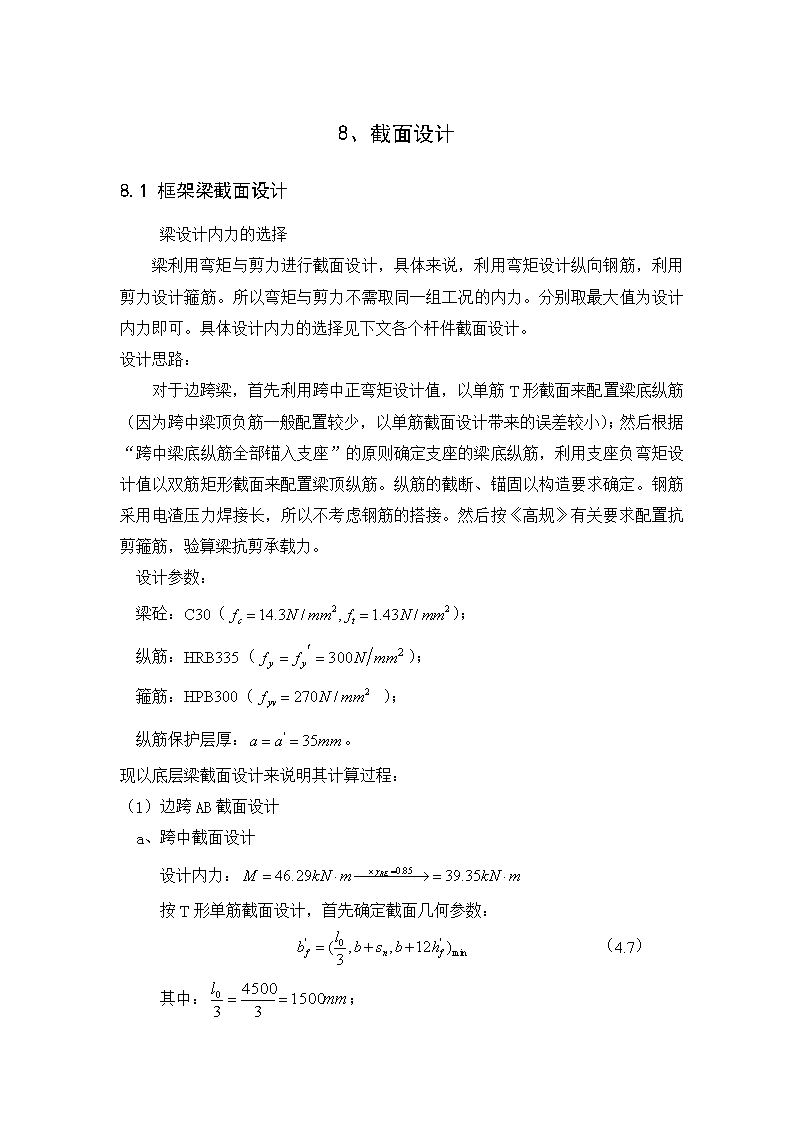

'8、截面设计8.1框架梁截面设计梁设计内力的选择梁利用弯矩与剪力进行截面设计，具体来说，利用弯矩设计纵向钢筋，利用剪力设计箍筋。所以弯矩与剪力不需取同一组工况的内力。分别取最大值为设计内力即可。具体设计内力的选择见下文各个杆件截面设计。设计思路：对于边跨梁，首先利用跨中正弯矩设计值，以单筋T形截面来配置梁底纵筋（因为跨中梁顶负筋一般配置较少，以单筋截面设计带来的误差较小）；然后根据“跨中梁底纵筋全部锚入支座”的原则确定支座的梁底纵筋，利用支座负弯矩设计值以双筋矩形截面来配置梁顶纵筋。纵筋的截断、锚固以构造要求确定。钢筋采用电渣压力焊接长，所以不考虑钢筋的搭接。然后按《高规》有关要求配置抗剪箍筋，验算梁抗剪承载力。设计参数：梁砼：C30（）；纵筋：HRB335（）；箍筋：HPB300（）；纵筋保护层厚：。现以底层梁截面设计来说明其计算过程：（1）边跨AB截面设计a、跨中截面设计设计内力：按T形单筋截面设计，首先确定截面几何参数：（4.7）其中：； ；，不需考虑；所以,。属于第Ⅰ类T形截面。（满足）。实配钢筋：（满足）。（满足）b、支座处正筋配置设计内力：抗震调整:（满足）。实配钢筋 所以，将跨中处的直通支座，满足要求！可知，可以直接取跨内弯矩最大值进行设计。c、支座处负筋配置设计内力：实取，（满足要求）。d.首层斜截面验算截面验算查内力组合表得支座边缘处V=97.67KN（满足要求）验算是否构造配筋由于所以可以按构造配置箍筋取双肢箍2φ8由于300＜h＜500V＜所以箍筋的最大间距 所以取加密区间距S=100mm非加密区S=200mm其他各层梁的正截面斜截面配筋计算见表： §8.2框架柱的截面设计§8.2.1框架柱截面设计一.B柱截面设计：1.轴压比验算：底层柱：则底层柱B的轴压比满足要求。2.截面尺寸复核：取因为，所以满足要求.3.正截面受弯承载力计算由于柱同一截面分别承受正反弯矩，故采用对称配筋。一层：A轴柱：从柱内力组合表可见:第一组内力：第二组内力：第三组内力：由于这三组内力都有可能成为最不利内力所以比较三组内力第一组：(考虑附加弯矩） 先假设为大偏压则有确为大偏心受压所以查规范得柱全部纵向受力钢筋最小配筋率为0.8%以最小配筋率配筋选配4φ25实配面积第二组内力跟第一组内力相同所以不用重复计算第三组内力 (考虑附加弯矩）先假设为大偏压则有确为大偏心受压所以查规范得柱全部纵向受力钢筋最小配筋率为0.8%以最小配筋率配筋选配4φ25实配面积其他各层柱配筋计算见下表§8.2.2.柱斜截面受弯承载力计算 底层柱A:V=75.77KN,N=995.88KN因为底层框架柱的剪跨比:取=491.25KN考虑到地震作用组合的框架柱的压力设计值：＜N=995.88KN,取:=686.4KN考虑到地震作用组合的框架柱的斜截面抗震承载力应满足下列规定：=＜0按照构造配箍，选用复式箍箍筋，加密区取，非加密区。由柱剪力的调整可知，2层以上各层柱柱端剪力逐渐减小，均能满足小于=686.4KN的要求，且计算出来的小于0均按照构造配筋，选用复式箍箍筋。'
