埋地钢质管道交流排流保护技术标准syt 0032-2000

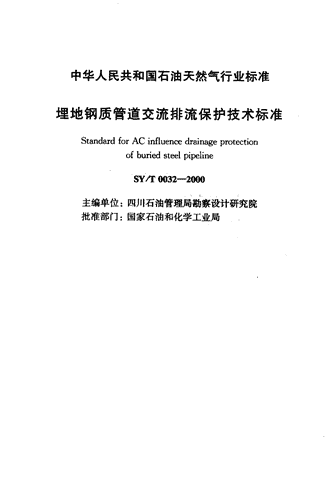

'】(575.200;25.220.99E16;A29备案号:6%4卜一2000中华人民共和国石油天然气行业标准SY/T0032-2000埋地钢质管道交流排流保护技术标准StandardforACinfluencedrainageprotectionofburiedsteelpipeline2000一03一31发布2000一10一01实施国家石油和化学工业局发布 中华人民共和国石油天然气行业标准埋地钢质管道交流排流保护技术标准StandardforACinfluencedrainageprotectionofburiedsteelpipelineSY/r0032-2000主编单位:四川石油管理局勘察设计研究院批准部门:国家石油和化学工业局 国家石油和化学工业局文件国石化政发(2000)110号关于批准《陆上石油工业安全术语》等44项石油天然气行业标准的通知中国石油天然气集团公司:你公司报批的《陆上石油工业安全术语》等44项石油天然气行业标准草案，业经我局批准，现予发布。标准名称、编号为:推荐性标准SY/C6455-200()陆上石油工业安全术语SYNC0032-200(〕埋地钢质管道交流排流保护技术标准(代替SYJ32-88)SYNC0069-2000原油稳定设计规范(代替SYNC0069-92)SYNC0321-2000钢质管道水泥砂浆衬里技术标准SYNC0460-2000天然气净化装置设备与管道安装工程施工及验收规范(代替SY4060-93)SYNC5053.1-200()防喷器及控制装置防喷器(代替SY5053.1-92) SY/C5331-2000石油地震勘探解释图件(代替SY/C5331-94)SY/C5355-2000油藏地质特征描述技术要求碳酸盐岩潜山油藏部分(代替SY/1"5355-91)SYNC5366-2000油田开发井取心资料技术要求(代替SY/C5366-89)SY/C5388-2000碳酸盐岩储层的划分方法(代替SY/C5388-91)SY厅5426-2000岩石可钻性测定及分级方法(代替SY5426-91)SY/C5539-2000油井管产品质量评价方法(代替SYNC5539-92)SYNC5579-2000碎屑岩油气储层精细描述方法(代替SYNC5579-93)SYNC5613-2000泥页岩理化性能试验方法(代替SY/C5613-93)SY,门，5806-2(n〕油、气层层位代码(代替SY5806-93)SY/C5927-2(00石油物探全球定位系统(GPS)测量规范(代替SYNC5927-94)SY/1"5934-2000地震勘探构造成果钻井符合性检验(代替SY/C5934-94)SYNC5938-2000地震反射层地质层位标定(代替SYNC5938-94)SYNC6051-2000山区二维地震勘探资料采集技术规程(代替SY/C6051-1994) SY/C6052-2000地震勘探资料采集现场处理技术规程(代替SY/C6052-1994)SY/C6054-2000水陆交互带地震勘探资料采集技术规程(代替SYNC6054-94)SY/T6102-2000稠油油藏注蒸汽开发动态监测录取资料的内容及要求(代替SYNC6102-94)SY.门，6177-2000天然气气藏开发方案经济评价方法(代替SYNC6177-1995)SYNC6434-2000天然气藏流体物性分析方法SYNC6435-2000易挥发原油物性分析方法SY门、6436-2000天然气开发规划编制技术要求SYNC6437-2000开发实验用岩样的取样方法及质量要求SY门，6440-2000R24浅层地震仪检验项目和技术规定SY门，6441-2000地震勘探数据处理成果验收规程SYNC6445-2000石油管材常见缺陷术语SYNC6458-2000石油工业用油轮受限空间进人指南SY-门，6459-2000执行承包商安全和健康计划SYNC6460-2000易燃和可燃液体基本分类SYNC6461-2000湿蒸汽发生器的安装与操作推荐作法SYNC7549-2000原油粘温曲线的确定旋转粘度计法SYNC7550-2000原油中蜡、胶质、沥青质含量测定法强制性标准SY0322-2000石油建设工程质量检验评定标准天然气净化厂建设工程 SY0402-2000石油天然气站内工艺管道工程施工及验收规范(代替SYJ4002-90)SY0470-2000石油天然气管道跨越工程施工及验收规范(代替SY4070-93)SY6442-2000石油钻井井架分级评定规范SY6443-2000压裂酸化作业安全规定SY6444-2000石油工程建设施工安全规定SY6456-2000含硫天然气集气站安全生产规定SY6457-2000含硫天然气管道安全规程以上标准自2000年10月1日起实施。国家石油和化学工业局2000年3月31日 .JJ‘.‘.月g舀本标准是根据原中国石油天然气总公司(96)中油技监字第52号文《关于印发“19%年石油天然气国家标准、行业标准制修订项目计划”的通知》对《电力线路对埋地钢质管道交流电干扰测试方法》SYJ32-88进行修订而成的。本标准的编制工作是在广泛征求科研、设计、管理以及大专院校等单位意见的基础上进行的。本标准吸收了美国《降低交流电和闪电对金属构筑物防腐蚀系统影响的措施》NACERP0177-95和德国防干扰仲裁委员会(SFB)1982年5月No.7技术建议书《关于三相高压电力系统和单线铁道牵引系统附近的管道设备运行标准》的有关内容。本标准的主要变更情况如下:1.标准名称由(电力线路对埋地钢质管道交流电干扰测试方法》变更为《埋地钢质管道交流排流保护技术标准》。2.标准结构由原标准4章31条及两个附录变更为新标准7章55条及三个附录。3.标准内容由原标准仅涉及交流电干扰测试方法，扩大为以防护交流电金属腐蚀为主的交流排流保护技术为核心的标准，同时对交流干扰引起的安全问题亦作了必要的规定。因此，本次修订工作使本标准的科学性，完整、配套性，实用性都有了较大的提高。本标准从生效之日起，同时代替SYJ32-88.本标准由中国石油天然气集团公司提出。本标准由中国石油天然气集团公司规划设计总院归口。本标准由四川石油管理局勘察设计研究院负责解释。 本标准主编单位:四川石油管理局勘察设计研究院。本标准主要起草人唐明华本标准于1989年1月首次发布，此次为第1次修订。 目次1总则·····························································⋯⋯12术语······························································⋯⋯23基本规定························，································⋯⋯44调查与测试······················································⋯⋯74.1调查与测试的项目·········································....⋯⋯74.2测试··········，·················································⋯⋯s5排流保护设施···········································........⋯⋯116排流保护系统的调整及效果评定···························⋯⋯146.1排流保护系统的调整·······································⋯⋯146.2排流保护效果评定··········································⋯⋯147运行与管理······················································⋯⋯巧附录A交流电干扰源对埋地钢质管道交流电干扰测试方法⋯17附录B埋地钢质管道磁千扰电压简化计算公式·········⋯⋯24标准用词和用语说明············································⋯⋯27附件埋地钢质管道交流排流保护技术标准条文说明⋯...29 1总则1.0.1为有效地控制交流电对埋地钢质管道(以下简称管道)的交流电干扰腐蚀危害，统一交流电干扰腐蚀防护工程的技术要求，特制定本标准。1.0.2本标准适用于管道交流干扰腐蚀防护工程的设计、施工和操作维护。其它埋地金属构筑物的交流电干扰腐蚀防护工程，可参考使用。1.0.3在管道与地(或其它邻近结构)间测得的任何交流电压值，应当看作是一种需要进一步研究的征兆。1.0.4排流保护仅为交流干扰防护主要的措施。但对于干扰严重或千扰状况复杂的场合，应采取以排流保护为主，管道分段隔离、接地栅极、电屏蔽、接地电池及极化电池等综合治理措施。1.0.，对管道造成交流干扰的干扰源，应根据国家现行有关标准采取减轻交流干扰的措施。1.0.6在干扰区域，宜由被干扰方、干扰源方及其它有关各方的代表，组成防干扰协调机构，按统一测试、统一设计、统一管理、统一评价、分别实施的原则，联合设防、仲裁、处理、协调防干扰问题。1.0.7管道交流电干扰腐蚀防护工程设计、施工和操作维护，除执行本标准外，尚应符合国家现行的有关强制性标准的规定。 2术语2.0.1交流电干扰源。。ofACinfluence高压交流电力线路、设施和交流电气化铁路、设施，统称交流电干扰源，或简称干扰源。2.0.2交流干扰ACinfluence交流电通过阻性、感性或容性祸合在邻近管道上产生的电效应。按交流电干扰时间的长短，交流干扰可分为瞬间干扰、持续干扰和间歇千扰三种。2.0.3感性藕合(磁感应)magneticinduction交流电产生的交变磁场对管道所造成的电效应。2.0.4容性藕合(电感应)electricinduction交流电产生的电场对管道所造成的电效应。2.0.5阻性藕合(地电流影响)influenceofgroundcurrent人地的交流电流，通过土壤的电阻连接，对邻近管道的电效应。2.0.6管道交流干扰电压pipelineACinfluencevoltage交流干扰产生的管道对地交流电压。2.0.7接近access管道与干扰源的相对位置足以使管道产生危险或干扰影响时称为接近。两者接近的距离变化不超过其算术平均值的5%时，称为平行接近;超过5%时，称为斜接近。2.0.8接近距离accessdistance管道与相邻的交流干扰源最近的直线距离。2.0.，等值距离(d)equaldistance一2一 斜接近段两端距离的比值专、(dt
