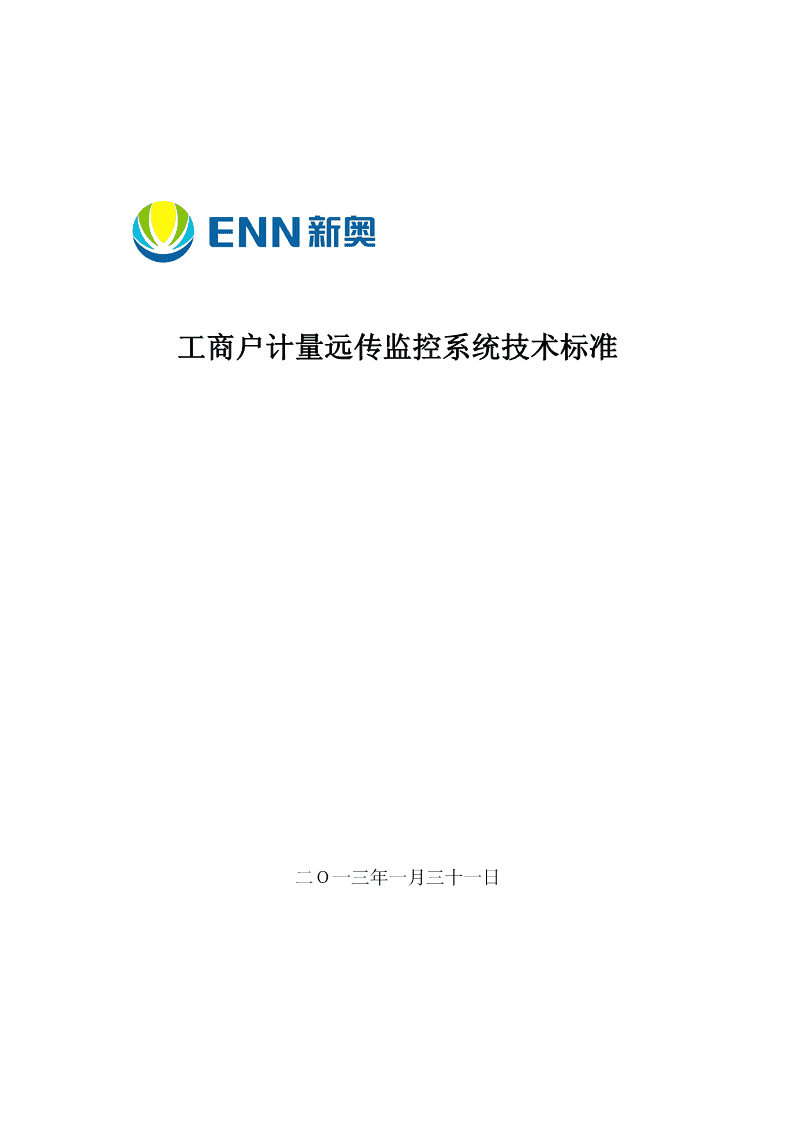

工商户计量远传监控系统技术标准

'工商户计量远传监控系统技术标准二Ｏ一三年一月三十一日 目录1计量远传监控系统总体结构......................................................................................12计量远传监控系统设计引用标准...............................................................................23流量计远传模块...........................................................................................................24硬件数据采集部分（计量远传监控终端）...............................................................24.1终端主要特性要求...................................................................................................24.2终端各组成模块标准...............................................................................................34.2.1DTU模块...............................................................................................................44.2.2通讯浪涌隔离器...................................................................................................44.2.3安全栅................................................................................................................44.2.4接地系统...............................................................................................................44.2.5太阳能供电模式...................................................................................................54.3终端安装...................................................................................................................54.3.1终端安装位置选择标准.......................................................................................54.3.2终端施工要求.......................................................................................................54.3.3接地.......................................................................................................................64.3.4太阳能电池板安装要求.......................................................................................64.3.5施工材料标准及型号...........................................................................................75网络传输部分...............................................................................................................76软件处理部分...............................................................................................................76.1操作系统...................................................................................................................76.2数据库......................................................................................................................76.3企业数据中心监控软件..........................................................................................76.4企业级数据中心数据内容基本要求......................................................................87系统验收....................................................................................................................10 前言工商户计量远传监控系统(简称计量远传监控系统)是提升燃气计量管理水平，确保计量准确性的有效技术手段。建设计量远传监控系统是新奥能源为提高燃气运营管理水平而采取的一项重要举措。为使各成员企业组织好计量远传监控系统的建设，作好已建成系统的运营管理，使计量远传监控系统在城市燃气运营管理中发挥应有的作用，特编写本技术标准。本标准适用于新奥能源控股公司各成员企业计量远传监控系统的建设与管理。本标准由新奥能源控股有限公司全国调度中心起草、修订。本标准由新奥能源控股有限公司全国调度中心负责解释。 1计量远传监控系统总体结构分析应用SAP数据电商互动INTERNET工作站光纤链路集团数据中心GPRS链路工作站企业数据中心企业数据中心企业…….服务器工作站服务器工作站工作站工作站新奥能源控股计量远传监控系统结构图新奥能源控股计量远传监控系统由流量计远传模块、硬件数据采集、网络传输、软件处理等部分组成。系统结构由以上两种部署形成共存：中小型企业：流量计远传数据通过硬件数据采集后由GPRS链路直接存贮集团数据中心，结合SAP数据、电子商务数据形成分析管理系统，分布部署企业实现智能应用。大中型企业（包括已建数据中心企业）自行建立企业数据中心，由光纤链路集中于集团数据中心，结合SAP数据、电子商务数据形成分析管理系统，实现智能应用。企业数据中心与集团数据中心并行，利用数据接口实现数据共享，形成多层应用的系统架构。各企业建设的计量远传监控系统均应符合上述结构。1 2计量远传监控系统设计引用标准GB50093《自动化仪表工程施工及验收规范》GB50028《城镇燃气设计规范》GB4208《外壳防护等级(IP代码)》GB3836.1《爆炸性环境第一部分：设备通用标准》GB50257《电气装置施工及验收规范》GB50168《电气装置安装工程电缆线路施工及验收规范》的要求GB50256《电气装置安装工程接地装置施工及验收规范的要求》。GB50058-92《爆炸和火灾危险环境电力装置设计规范》《新奥能源SCADA系统指导手册》3流量计远传模块流量计远传协议应包含如下内容：标况体积总量、标况流量、工况流量、温度、压力、工况体积总量、标志位、最后一次标况总量修改记录、最后一次标况总量修改起始时间（年月日时分）、原标况总量、修改后标况总量、最后一次工况总量修改记录、最后一次标况总量修改起始时间（年月日时分）、原工况总量、修改后工况总量、最后一次仪表系数修改记录、最后一次仪表系数修改起始时间（年月日时分）、原仪表系数、修改后仪表系数。4硬件数据采集部分（计量远传监控终端）4.1终端主要特性要求4.1.1计量远传监控终端（以下简称终端）兼容市场上的主流流量计软硬件接口，并能根据用户需要，添加特殊自定义协议。4.1.2终端内置市场主流流量计通讯协议，支持数据透明传输或标准MODBUSTCP/IP协议，能够与三维力控上位软件或计量远传监控系统进行兼容设置。4.1.3终端提供本质安全供电电源或采用安全栅隔离，终端防爆等级满足2 GB50028《城镇燃气设计规范》要求。4.1.4支持多种供电方式：优先使用市电供电方式，备用电源满足24小时供电，终端支持掉电报警和短时间掉电续传功能。太阳能供电模式，应能保持7个连续阴雨天持续供电。4.1.5终端外壳应满足GB4208《外壳防护等级(IP代码)》的要求，防护等级需在IP65或以上。4.1.6终端应满足GB3836.1《爆炸性环境第一部分：设备通用标准》的要求，需取得国家无线电管理委员会认证。4.2终端各组成模块标准终端由DTU、通讯浪涌模块、安全栅、开关电源等模块组成。详细配置参数见下表主要部件技术参数表序号名称详细参数备注调试方式：GMSK频率范围：885—915MHz；1710—1755MHz；频率容限：≤0.1ppm；1GSM模块发射功率：33/30Dbm±2dB；占用带宽：≤200kHz杂散发射限值：≤-30dBm工作温度：-40℃-85℃电压范围：5V～35V2DTU模块温度范围：-25℃～+60℃端口支持：RS232/RS4853安全栅采用安全栅需取得相关本安防爆认证证书。输入电压：85—264VAC；4开关电源工作频率：47—63HZ；输出功率：40W；最大放电电流：40KA；工作电压Un：220V；电源浪涌保5最大持续工作电压Uc：300V；护器响应时间（Ta）：≤25ns；接线方式：串联；3 太阳能电池额定功率：P=35W6负载电压：Vmax=17.3V板负载电流：Imax=2A4.2.1DTU模块支持数据中心DNS域名寻址、支持固定IP地址数据中心；支持点对点、中心对多点数据传输，传输延时小于1秒；提供掉线自动重拨功能，支持条件触发自动拨号上线，保持实时在线；支持TCP/IPServer/Client、UDP/IP、SMS、AT多种通信方式，实现数据透明转发；提供函数开发包，完整的中文说明书及DEMO源码（VB、VC、C#、Delphi）；具有RS232/RS485接口，可与PLC（RTU）实现MODBUSRTU协议通信；DTU支持的通信模式可根据现场实际信号进行GPRS/CDMA选择，并可根据需要配置APN/VPN专网传输方式；支持RS-232/422/485或以太网接口；支持远程配置DTU如：IP、端口、波特率、设备ID号等参数。4.2.2通讯浪涌隔离器在市电/太阳能供电模式下，远程数据采集终端具备交流AC220V、直流DC24V电源浪涌保护；485通讯信号浪涌保护器要求最大放电电流Imax(8/20μs)10kA；浪涌模块与机柜内接地桩的接地线长度小于40cm，接地线采用黄绿线，2线粗应大于等于6mm。4.2.3安全栅为流量计提供本安电源，根据不同流量计采用不同的供电模式，电压范围5～24V。内部接线两端带有永久线标，接线端采用管形预绝缘端子连接。单芯电22缆线径不得小于1.5mm，多芯电缆线径不得小于1.0mm，多芯电缆应采用管形预绝缘端子连接。4.2.4接地系统22机柜内部接地汇总排采用6mm的铜线制作,各模块接地连接线选择1mm～22.5mm多股交合铜芯绝缘线连接，并用黄绿线标识。4 4.2.5太阳能供电模式太阳能电池板额定功率要求不低于35W，蓄电池要求12V12AH×2，太阳能充放电控制板能够对电池进行智能充放电管理。在正常情况下，能保持7个连续阴雨天持续供电。4.3终端安装终端安装与验收应符合标准GB50093《自动化仪表工程施工及验收规范》的要求。计量远传监控系统电缆、电线的敷设应符合标准GB50168《电气装置安装工程电缆线路施工及验收规范》的要求终端接地应满足标准GB50256《电气装置安装工程接地装置施工及验收规范的要求》。4.3.1终端安装位置选择标准根据施工强度、难度和防爆要求，终端的安装位置选择原则如下：（1）就近墙体安装：选择流量计就近墙体进行固定终端，室外通风墙体优先。（2）若就近20米范围无墙体可以固定，可以选择计量柜外壁固定安装。（3）调压柜外壁无法安装时，采用支架固定地面安装，若无水泥地面，采用开挖地面(约0.5米)后，水泥浇注固定。（4）严禁终端箱、天线安装燃气管道上。4.3.2终端施工要求终端安装位置主要分为两种：危险区安装和安全区安装两种方式。具体要求参见GB50257-96《电气装置施工及验收规范》、GB50058-92《爆炸和火灾危险环境电力装置设计规范》4.3.2.1危险区域安装应执行以下要求:（1）终端采用防爆箱体，且出、入箱体的电缆采用防爆绕性管连接并加防爆泥5 胶，外壳上多余的孔应做防爆密封。（2）所有设备及元器件安装于同一防爆柜内；（3）防爆接线盒及流量计处使用防爆挠性软管接入；（4）转弯和接头处需使用防爆弯头及防爆接头；（5）必须用密封胶将电源、信号数据线保护套管与防爆接线盒接头缝隙封住。（6）防爆等级需达到ExdⅡBT4或以上；4.3.2.2终端安装一般要求（1）安装要求垂直、平整、牢靠，垂直度和水平倾斜度偏差不得超过4mm。（2）在无特殊情况时，箱底距地面高度距离宜为1200mm。4.3.3接地（1）要求用长度为2米50mm×50mm×5mm的镀锌角钢打入地面为接地桩，然后2用50mm×50mm×5mm的镀锌扁铁引出到终端箱旁边，并用16mm的接地线与终端箱可靠连接。2（2）需将流量计、防爆接线盒用6mm的接地导线进行可靠接地，接地电阻为≤4Ω，如与厂家的建筑物共用防雷接地体接地电阻为≤1Ω,如该工商户有多流量计的并且相距较远则需制作多个接地桩。（3）采用屏蔽电缆时，电缆的屏蔽层和备用芯连接到机柜内接地汇总排上。4.3.4太阳能电池板安装要求（1）将太阳能电池板成一定斜角(25°～50°之间)固定在支架上，北半球太阳能电池板默认朝南方向固定安装。（2）太阳能电池板采用角钢支架固定，支架进行可靠固定，安装支架高度3m以上。（3）将太阳能支架与采集器安装点就近原则并最易接收光线位置进行固定。（4）将太阳能支架固定其他高处易接收光线位置，通过线路引到采集器安装位置。6 4.3.5施工材料标准及型号电源电缆采用RVV3*1.0护套阻燃电缆；数据线采用RVVP4*0.5或RVVP6*0.5信号电缆；保护套管采用镀锌钢管、PVC管。5网络传输部分计量远传监控终端到企业数据中心或集团数据中心采用GPRS或CDMA；企业数据中心至集团数据中心采用光纤数据链路。6软件处理部分工商户燃气表实时监控的软件处理部分由计算机通信、信息管理和数据库组三部分组成。6.1操作系统客户端：windowsXP、windows7；服务器：windows2003server。6.2数据库SQLServer2005或以上版本6.3企业数据中心监控软件为保障数据的连续性及数据维护的可持续性，保障与集团数据中心的数据共享，各企业数据中心软件系统只可选择一种系统软件，可选择的软件系统如下：（1）浙江金卡远传监控系统；（2）新衡远传监控系统；（3）杰赛SCADA监控系统；（4）三维力控系统；所有软件系统均需开放数据接口，主动推送数据功能，企业数据中心所有7 数据必须转存入三维力控系统。6.4企业级数据中心数据内容基本要求用户表名称数据类型非空说明USERID（主键）VARCHAR2(20)是SAP提供COMPANYIDVARCHAR2(2)是厂商编号ACODEVARCHAR2(2)是大区编码ECODEVARCHAR2(4)是企业编码SUBCODEVARCHAR2(8)子企业编码USERNAMEVARCHAR2(128)是用户名（或者用气单位名称）ADDRESSVARCHAR2(128)地址COMMUNITYVARCHAR2(128)片区EQUIPIDVARCHAR2(50)是管网设备编码（厂商不管）REMARKVARCHAR2(128)备注表具表名称数据类型非空说明METERID（主键）VARCHAR2(20)是CCS提供SOURCEIDVARCHAR2(30)是各厂商自己的唯一编码，原始IDUSERIDVARCHAR2(2)是用户IDISAVAILABLEVARCHAR2(4)是可用性LOCATIONIDVARCHAR2(50)表具位置唯一标示，换表记录查询依据BASEVALUEVARCHAR2(8)表底数METERCLASSVARCHAR2(100)表类型PROTOCOLVARCHAR2(128)表协议STARTDATEDATE开始时间MAXTOTALVALUENUMBER量程MAXSPEEDNUMBER最大流量MINSPEEDNUMBER最小流量大区编码表名称数据类型非空说明ACODEVARCHAR2(20)是见附录ANAMEVARCHAR2(2)8 厂商编码表名称数据类型非空说明COMPANYIDVARCHAR2(2)是见附录COMPANYNAMEVARCHAR2(50)报警元数据表名称数据类型非空说明ATYPEINTEGER是ATYPENAMEVARCHAR2(50)是实时数据表名称数据类型非空说明METERIDVARCHAR2(20)是表具IDVTNUMBER(15)工累VBNUMBER(15)是标累单位统一m³QTNUMBER(15)工瞬QBNUMBER(15)是标瞬单位统一m³/hPTNUMBER压力KPaTTNUMBER温度摄氏度RTIMEDATE是时间KKNUMBER(15)仪表系数BXNUMBER(15)最后一次标况总量修改记录BTNUMBER(15)最后一次标况总量修改起始时间（年月日时分）BYNUMBER(15)原标况总量BLNUMBER(15)修改后标况总量GXNUMBER(15)最后一次工况总量修改记录GTNUMBER(15)最后一次工况总量修改起始时间（年月日时分）GYNUMBER(15)原工况总量GLNUMBER(15)修改后工况总量KXNUMBER(15)最后一次仪表系数修改记录KTNUMBER(15)最后一次仪表系数修改起始时间（年月日时分）KYNUMBER(15)原仪表系数KLNUMBER(15)修改后仪表系数备注：值的单位统一,如果某列值没有采集，则值为Null，否则填写实际值。9 HIS+企业编码+下划线+年份历史数据表名称数据类型非空说明METERIDVARCHAR2(20)是表具ID建索引VTNUMBER工累VBNUMBER是标累单位统一m³DELTANUMBER是标累本次记录与上次有效记录的差值QTNUMBER工瞬QBNUMBER是标瞬单位统一m³/hPTNUMBER压力KPaTTNUMBER温度摄氏度RTIMEDATE是时间建索引备注：值的单位统一,如果某列值没有采集，则值为Null，否则填写实际值。报警数据表名称数据类型非空说明METERIDVARCHAR2(20)是表具ID建索引AVALUE是值ATYPEINGEGER是报警类型：上限报警、下限报警、状态报警等LIMITVALUENUMBER限值，根据报警类型没有可以不填ATIMEDATE是报警时间建索引7系统验收计量远传监控系统验收包括现场安装和数据监控调试验收两部分，调试运行期为一个月，两部分同时合格通过验收。验收后要设专人负责，主要负责系统日常维护、故障排查及处理。7.1计量远传监控系统建设中使用的所有设备、材料施工前必须进行必要的质量检查和测试，仪表在安装前必须经过有计量认证授权的单位检定，并在显著部位粘贴计量检定合格证标识。电缆必须进行外观检查和导线电阻、线间绝缘测试。7.2对通讯接口及各系统之间的连接进行100％测试，提交测试报告。7.3对控制系统各项软件功能进行100%测试试验，提交测试报告。7.4对系统的各项接地，屏蔽连接进行严格的测试，提交测试报告。7.5对防爆区穿线管道、防爆接线盒、仪表连接部位进行密封性检查。7.6验收资料10 工程技术方案、工程合同、工程施工联系单、中心软件使用和维护手册、RTU使用和维护手册、I/O一览表、设备开箱检查记录、设备交接清单、产品合格证、产品说明书、系统测试报告、安装验收报告、系统投运竣工验收报告。11'
