静电对策实施手册4

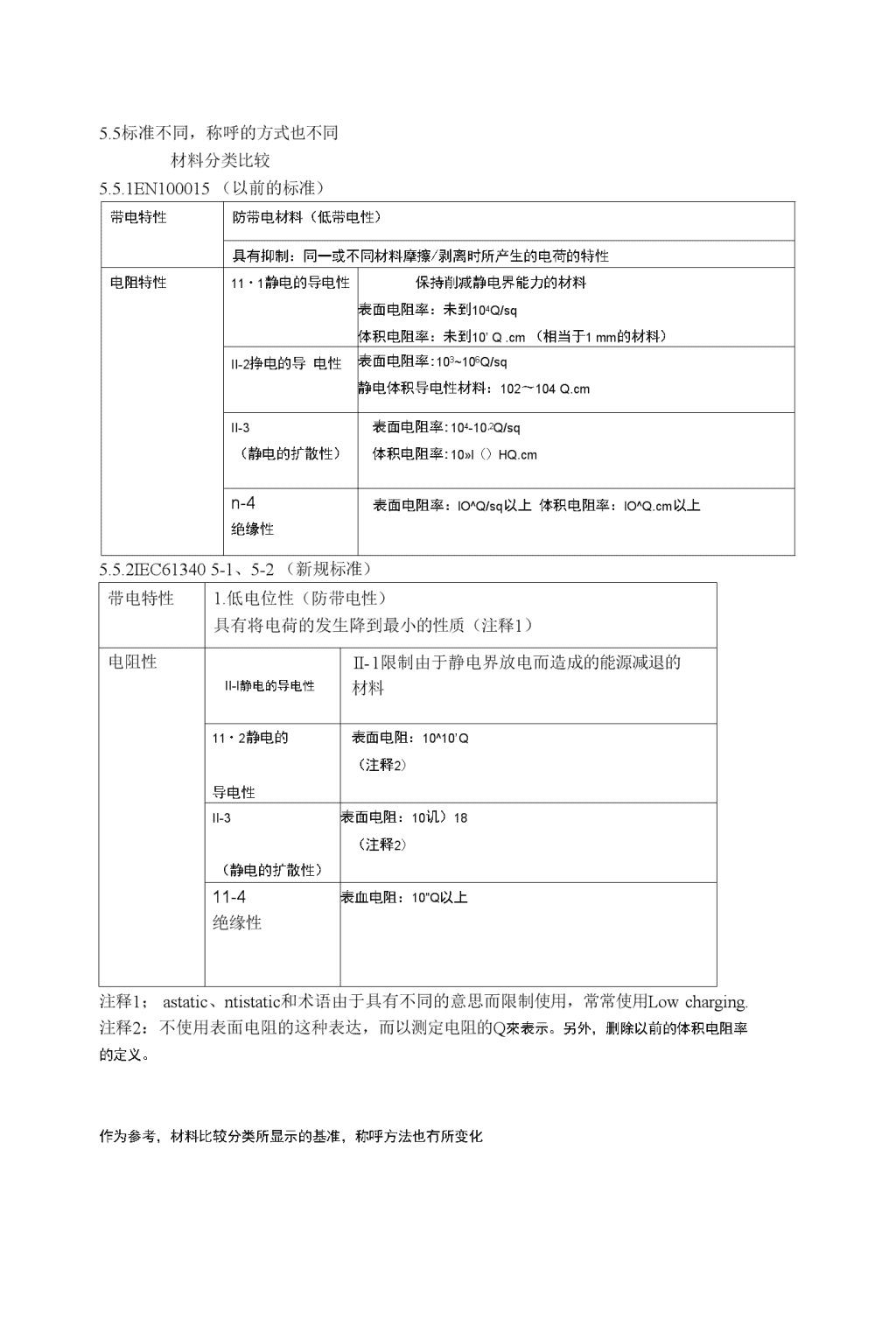

'5.5标准不同，称呼的方式也不同材料分类比较5.5.1EN100015（以前的标准）带电特性防带电材料（低带电性）具有抑制：同一或不同材料摩擦/剥离时所产生的电荷的特性电阻特性11・1静电的导电性保持削减静电界能力的材料表面电阻率：未到104Q/sq体积电阻率：未到10’Q.cm（相当于1mm的材料）II-2挣电的导电性表面电阻率:103~106Q/sq静电体积导电性材料：102〜104Q.cmII-3（静电的扩散性）表面电阻率:104-10,2Q/sq体积电阻率:10»l（）HQ.cmn-4绝缘性表面电阻率：lO^Q/sq以上体积电阻率：lO^Q.cm以上5.5.2IEC613405-1、5-2（新规标准）带电特性1.低电位性（防带电性）具有将电荷的发生降到最小的性质（注释1）电阻性II-I静电的导电性II-1限制由于静电界放电而造成的能源减退的材料11・2静电的导电性表面电阻：10^10’Q（注释2）II-3（静电的扩散性）表面电阻：10讥）18（注释2）11-4绝缘性表血电阻：10"Q以上注释1；astatic、ntistatic和术语由于具有不同的意思而限制使用，常常使用Lowcharging.注释2：不使用表面电阻的这种表达，而以测定电阻的Q來表示。另外，删除以前的体积电阻率的定义。作为参考，材料比较分类所显示的基准，称呼方法也冇所变化 6•机器、设备的接地对策只要没有特别的指示，以保护人体、保护半导体设备为目的，所有的机器都要接地。包括在马达上的机器，由于它也要防止发生杂波，所以也要实施。6.1使用的线材.使用单线的铜线的场合d)1.6mm以上线色是绿色•使用铜制的燃线的场合1.25mm2以上线色是绿色为使它具有电的导通性、机械的强度，并将它连接在机器和地线之间，所以要在线材的线头装上压线端子类的连接品來使用。a)圆形压线端子的使用例6.2在机器侧装上线材的端子.□使用的场所.接在僕体等的螺钉部的场合.与各种端子板相连接□使用岡形端子的好处安装后不易脱落b)Y型圧线端子的使用例□使用的场所接在筐体等的螺钉部的场合使用圆形端子的好处有为防止脫落的固定c)Y型压线端子的使用例-2□使用场所.接在没有负荷的部分、没有移动的筐体等的螺钉部■Y型端子的注意点.由于有脱落的危险性、机械的强度不足，要极力避免使用很容易脱落 a）直接进行焊接的例子b）使用夹子的例子在地线干线上焊接的例子接在地线干线侧的方法、端子与机器侧同样要立足于确实可行性來连接□实施场所在移动少的机器上接地□焊接的好处如果有导体部分的话就能简单地进行连接电的导通性良好焊接的弱点很难搬迁设备耍重新焊接□实施场所接在搬迁频繁的机器上□使用夹子的好处便于搬设备c）在线材的川间追加转接连接器的例子转接连接器的例子□实施场所在搬迁设备很多的机器上接地在经常设置的机器上接地□转接连接器的好处便于搬迁要在地线干线等上经常装上线材（附有连接器）搬设备时，只要拆下连接器就能进行机器的接地作业d）在电源插座的地线部连接的例了在附有地线的电源插座的地线端子上连接 e）将地线和作业台连接起来的例了f）利用咬住型的连接板来连接的例子导电管孑—6.4错误的地线连接工程事例a）只卷住线材而没有进行焊接无焊接]纠正方法由于将來会发生导通不良，所以要进行焊接工程b）只卷住插在地线用的平网线里的线材，而没有进行焊接c）在转接地线吋没有焊接的例子纠正方法焊接或者用安装板來连接纠正方法焊接或者用连接部品來连接在各线的线头装上压线端子后，在作业台上加工螺钉孔来锁螺钉。机械性的强度、电的导通性良好注意地线的线材的颜色使用绿色不过，胶皮垫子的连接板的线材色是黑色，但是因为是市场上销何的标准品所以可以使用机械性的强度、电的导通性良好地线的线材的颜色使用绿色另外在线材的线头使用压线端子 d）用胶布将治具的地线接着的例子问题点由于没有机械性的强度，所以容易脱落纠正方法在线头装上圧线端了后，在治具上锁紧螺钉完全连接上e）用导电胶布接着地线的线头的例子0用纸胶布接着地线线头的例子连接在其它治具上的线问题点由于没有机械性的强度，所以易脱落，线材与胶布有一半以上没有接触纠正方法使丿IJ连接板等连接地线接地与前项同样由于没有机械性的强度，所以易脱落纠正方法使用连接板等连接地线接地问题点-1由于没有用治具筐体部的螺钉來锁紧地线的端子，所以由于外力的作用会造成脱落在左图的状态屮，它露出了直径的1/2纠正方法由于连接要避免危险所以要将端子装在线材上将连接用的端子设在机器侧问题点地线绕得过氏地线干线OK地线支线OK 好处即使发生支线的断线也能将损害控制到最小限度'
