网络设备采购技术标准

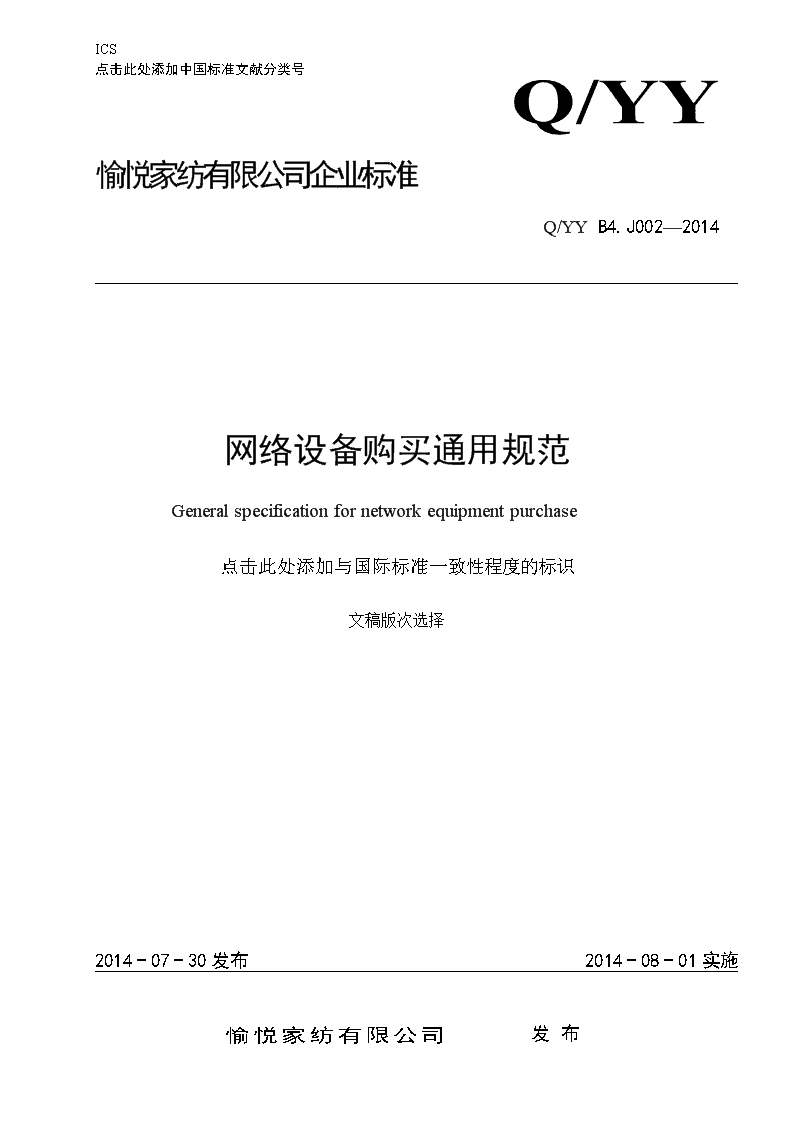

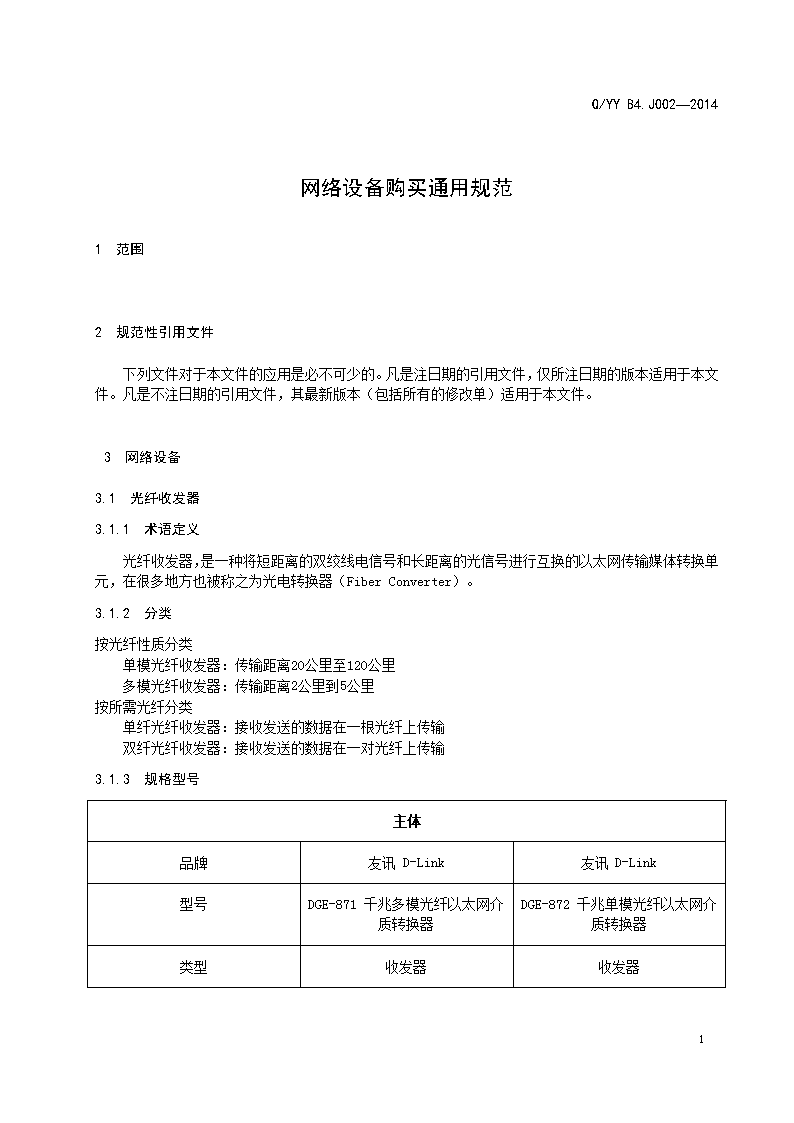

'ICS点击此处添加中国标准文献分类号Q/YY愉悦家纺有限公司企业标准Q/YYB4.J002—2014网络设备购买通用规范Generalspecificationfornetworkequipmentpurchase点击此处添加与国际标准一致性程度的标识2014-07-30发布2014-08-01实施愉悦家纺有限公司发布 Q/YYB4.J002—2014网络设备购买通用规范1　范围2　规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3　网络设备3.1　光纤收发器3.1.1　术语定义光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器（FiberConverter）。3.1.2　分类按光纤性质分类单模光纤收发器：传输距离20公里至120公里多模光纤收发器：传输距离2公里到5公里按所需光纤分类单纤光纤收发器：接收发送的数据在一根光纤上传输双纤光纤收发器：接收发送的数据在一对光纤上传输3.1.3　规格型号主体品牌友讯D-Link友讯D-Link型号DGE-871千兆多模光纤以太网介质转换器DGE-872千兆单模光纤以太网介质转换器类型收发器收发器14 Q/YYB4.J002—2014特性功能符合IEEE802.3z/AB1000Base-T和1000Base-SX/LX标准1个千兆端口(RJ45连接器)，1个1000BASE-SX/LX光纤端口(SC接口)自动双绞线极性自动检测支持千兆多模光纤线缆，最大光纤传输距离550米（全双工模式）LED状态指示灯指示电源、连接和数据接收便携式设计遵循IEEE802.3,802.3u,802.3/ab10/100/1000BASE-T标准;遵循IEEE802.3z1000BASE-LX标准;光纤1000Mbps数据传输速率，以太网10/100/1000M可自动适应自动检测半/全双工模式支持最大20Km的传输距离。一个SC光纤连接器和一个RJ-45连接器。LED指示灯显示电源，链接和数据接运行温度在-10到70摄氏度5-90%的湿度（无凝结)1.1　水晶头1.1.1　术语定义水晶头是网络连接中重要的接口设备，是一种能沿固定方向插入并自动防止脱落的塑料接头，用于网络通讯，因其外观像水晶一样晶莹透亮而得名为“水晶头”。主要用于连接网卡端口、集线器，交换机、电话等1.1.2　分类RJ-45接头：每条双绞线两头通过安装RJ-45连接器（俗称水晶头）与网卡和集线器（或交换机）相连。RJ-11接口和RJ-45接口很类似，但只有4根针脚（RJ45为8根）。在计算机系统中，RJ11主要用来联接modem调制解调器。1.1.3　规格型号主体品牌安普RJ-45腾飞RJ-11种类水晶头水晶头名称原装水晶头镀金四芯特性14 Q/YYB4.J002—2014特性超五类水晶头6P4C水晶头(电话)1.1　转换器1.1.1　术语定义易驱实际上只是个品牌，它是一根一头为USB2.0接口一头为标准IDE接口的转接线，并带有一个IDE设备的4口电源适配器。可以用来外接硬盘、光驱，而不用打开机箱1.1.2　分类优越者1.1.3　规格型号主体品牌优越者种类易驱线名称Y-3321规格线长80CM接口IDE(2.5/3.5/5.25寸)、SATA(2.5/3.5/5.25寸)特性其它特性全能硬盘、光驱易驱线！示例：优越者易驱线1.2　交换机1.2.1　术语定义交换机(英文：Switch，意为“开关”)是一种用于电信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机1.2.2　分类14 Q/YYB4.J002—2014交换机根据传输口多少,可以分为:24口,16口,8口交换机根据传输速率可以分为:千兆交换机,百兆交换机1.1.1　规格型号型号D-LinkDES-1024RD-LinkDGS-1024TTP-LINKTL-SF1008+TP-LINKTL-SF1016DH3CS3600V2-28TP-SI主要参数产品类型快速以太网交换机千兆以太网交换机SOHO交换机快速以太网交换机快速以太网交换机应用层级二层二层二层二层三层传输速率10/100Mbps10/100/1000Mbps10/100Mbps10/100Mbps10/100Mbps交换方式存储-转发存储-转发存储-转发存储-转发存储-转发背板带宽4.8Gbps48Gbps1.6Gbps3.2Gbps64Gbps包转发率10Mbps:14800pps100Mbps:148800pps10Mbps:14800pps100Mbps:148800pps9.6MppsMAC地址表8K8K1K8K端口参数端口结构非模块化非模块化非模块化非模块化非模块化端口数量24个24个8个16个28个端口描述24个10/100Mbps端口24个10/100/1000Mbps的千兆级端口8个10/100M自适应RJ45端口16个10/100MbpsRJ45端口24个100Mbps端口，2个1000MbpsSFPCombo端口，2个1000MbpsSFP端口控制端口1个Console口传输模式支持全双工全双工14 Q/YYB4.J002—2014全双工/半双工自适应全双工/半双工自适应全双工/半双工自适应接口介质10Base-T：3类或3类以上UTP100Base-TX：5类UTP功能特性网络标准IEEE802.3，IEEE802.3u，IEEE802.3xIEEE802.3，IEEE802.3u，IEEE802.3ab，IEEE802.3x，IEEE802.1pIEEE802.3，IEEE802.3u，IEEE802.3xIEEE802.3，IEEE802.3u，IEEE802.3x网络协议CSMA/CDCSMA/CDVLAN不支持支持基于端口的VLAN（4K个）支持基于协议的VLAN支持基于MAC的VLAN支持VoiceVLAN支持SuperVLAN支持PVLAN支持GVRP支持VLANVPN（QinQ），灵活QinQQOS不支持支持IEEE802.1pQoS（4队列）14 Q/YYB4.J002—2014支持对端口接收报文的速率和发送报文的速率进行限制支持报文的802.1p和DSCP优先级重新标记支持报文重定向支持CAR功能支持8个端口输出队列支持灵活的队列调度算法,可以同时基于端口和队列进行设置，支持SP、WRR、SP+WRR等模式其它参数状态指示灯电源，端口速率，连接/活动，电源Link/Act，电源Link/Act，电源电源电压AC100-240V，50-60HzAC100-240V9VAC100-240V，50-60HzAC100-240V，50-60HzDC-48--60V电源功率最大6.4W28.5W31W产品认证FCC，CE，VCCI，C-Tick，CUL产品尺寸441×140×44mm441×207×44mm140×87×27.5mm294×180×44mm440×260×43.6mm环境标准工作温度：0-40℃存储温度：-10-70℃相对湿度：5%-95%（无凝结）工作温度：0-40℃工作湿度：10%-90%（非凝固）存储温度：-10-70℃存储湿度：5%-90%（非凝固）工作温度：0-40℃工作湿度：10%-90%RH（不凝结）存储温度：-40-70℃存储湿度：5%-90%RH（不凝结）工作温度：0-40℃工作湿度：10%-90%RH（不凝结）存储温度：-40-70℃存储湿度：5%-90%RH（不凝结）工作温度：0-45℃工作湿度：10%-90%（非凝露）平均无故障时间87，411小时1.1　光模块1.1.1　术语定义14 Q/YYB4.J002—2014光模块的作用就是光电转换，发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号1.1.1　分类按功能分包括光接收模块，光发送模块，光收发一体模块和光转发模块等1.1.2　规格型号型号H3CSFP-GE-LX-SM1310-A产品类型SFP光纤模块产品概述光模块-SFP-GE-单模模块-(1310nm,10km,LC)1.2　光纤跳线1.2.1　术语定义光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间的连接1.2.2　分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线单模光纤(Single-modeFiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。多模光纤(Multi-modeFiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短1.2.3　规格型号主体品牌汉维汉维种类光纤配件光纤配件名称汉维（HANWEI）电信级单芯单模（SC-FC）3M光纤跳线汉维（HANWEI）电信级双芯单模（FC-LC）3M光纤跳线规格线长3.0m3.0m接口SC-FCFC-LC14 Q/YYB4.J002—2014特性其它特性电信级光纤跳线电信级光纤跳线1.1　纵横机柜1.1.1　术语定义机柜一般是冷轧钢板或合金制作的用来存放计算机和相关控制设备的物件，可以提供对存放设备的保护，屏蔽电磁干扰，有序、整齐地排列设备，方便以后维护设备。1.1.2　分类机柜一般分为服务器机柜、网络机柜、控制台机柜等1.1.3　规格型号主体品牌纵横纵横类型挂墙式机柜网络服务器机柜型号纵横ZH24-6406纵横ZH26-6622规格容量6U22U长度350mm120mm宽度550mm600mm高度400mm600mm其他参数附加功能钢化玻璃前门带锁，全钢后门带锁，全钢侧门可快速装卸14 Q/YYB4.J002—2014风机220V交流四风机，可插接电源线1根，角规镀锌4根可安全接地，固定托盘承重100kg2个,带散热孔1.1　无线路由器1.1.1　术语定义无线路由器是应用于用户上网、带有无线覆盖功能的路由器1.1.2　分类TP-LINKTL-WR885N摩托罗拉(Motorola)AP-6522-66040-WRD-LINKDIR-619L1.1.3　规格型号型号D-LinkDIR-619LTP-LINKTL-WR885N摩托罗拉(Motorola)AP-6522-66040-WR网络标准无线标准：IEEE802.11n、IEEE802.11g、IEEE802.11b，有线标准：IEEE802.3、IEEE802.3u无线标准：IEEE802.11n、IEEE802.11g、IEEE802.11b，有线标准：IEEE802.3、IEEE802.3u无线标准：IEEE802.11n、IEEE802.11g、IEEE802.11b，最高传输速率300Mbps450Mbps300Mbps频率范围单频（2.4-2.4835GHz）单频（2.4GHz）2.4GHz~2.4835GHz网络接口1个10/100MbpsWAN口4个10/100MbpsLAN口1个10/100MbpsWAN口4个10/100MbpsLAN口产品类型SOHO无线路由器网络协议CSMA/CA，CSMA/CD，TCP/IP，DHCP，ICMP，NAT，PPPoETCP/IP协议信道数1-13天线类型外置天线外置全向天线天线数量3根3根4根是否可拆卸是否是14 Q/YYB4.J002—2014天线增益5dBiVPN支持支持支持支持防火墙功能内置防火墙，防黑客攻击内置防火墙WPS功能支持WPS一键加密功能WDS功能支持WDS无线网络扩展支持WDS无线桥接无线安全64/128位有线等效（WEP）数字加密技术Wi-Fi安全存取（WPA，WPA2）无线MAC地址过滤无线安全功能开关64/128/152位WEP加密WPA-PSK/WPA2-PSK、WPA/WPA2安全机制QSS快速安全设置网络管理流量统计系统安全日志本地Web管理控制远程Web管理配置文件导入与导出Web软件升级状态指示灯电源，WLAN口，LAN，Internet状态SYS，Link/Act电源电压DC12V，1.25A产品尺寸200×139×29mm201×142×34mm产品重量246g环境标准工作温度：0-40℃工作湿度：0%-90%（无凝结）工作温度：0-40℃工作湿度：10%-90%RH（不凝结）存储温度：-40-70℃存储湿度：5%-90%RH（不凝结）1.1　无线网卡14 Q/YYB4.J002—20141.1.1　术语定义无线网卡是终端无线网络的设备，是不通过有线连接，采用无线信号进行数据传输的终端1.1.2　分类无线网卡按照接口的不同可以分为多种：一种是台式机专用的PCI接口无线网卡。一种是笔记本电脑专用的PCMCIA接口网卡。一种是USB无线网卡，这种网卡不管是台式机用户还是笔记本用户，只要安装了驱动程序，都可以使用。1.1.3　规格型号型号FASTFW150U适用类型笔记本/台式机网络标准IEEE802.11n，IEEE802.11g，IEEE802.11b网络协议CSMA/CAwithACK传输速率150Mbps调制方式CCK，DQPSK，DBPSK，OFDMwithPSK，BPSK，16-QAM，64-QAM发射功率20dBm（最大值）频率范围单频（2.4-2.4835GHz）工作信道13总线接口USB天线类型内置天线天线增益2dBi安全性能支持WEP加密，支持WPA/WPA2，WPA-PSK/WPA2-PSK等高级加密与安全机制状态指示灯Status支持系统Windows7/Vista/XP/200014 Q/YYB4.J002—2014产品尺寸88.8×27.5×10.8mm使用环境工作温度：0℃-40℃工作湿度：10%-90%RH无凝结存储温度：-40℃-70℃存储湿度：5%-90%RH无凝结其它性能提供两种工作模式：集中控制式（infrastructure）和对等式（Ad-Hoc1.1　网线1.1.1　术语定义网线是要连接局域网的线1.1.2　分类1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。3）三类线：在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR)和信噪比（StructuralReturnLoss)、更小的时延误差，性能得到很大提高。超5类线的最大传输速率为250Mbps。7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。8）超六类线：超六类线是六类线的改进版，同样是ANSI/EIA/TIA-568B.2和ISO6类/E级标准中规定的一种非屏蔽双绞线电缆，主要应用于千兆位网络中。在传输频率方面与六类线一样，也是200～250MHz，最大传输速度也可达到1000Mbps，只是在串扰、衰减和信噪比等方面有较大改善。14 Q/YYB4.J002—20149）七类线：该线是ISO7类/F级标准中最新的一种双绞线，它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线，所以它的传输频率至少可达500MHz，是六类线和超六类线的2倍以上，传输速率可达10Gbps。1.1.1　规格型号主体品牌安普安普种类原装超五类网线六类四对双绞线名称安普（AMP）6-219507-4原装超五类网线安普（AMP）1859620-6原装六类网线规格线长305m305m特性产品特性100MHz5E类U/UTP电缆满足ISO/IEC1008：ClassD和TIA-568C.2Cat5e标准要求24AWG符合RoHS外皮防火级别：CM颜色：灰色外径：5.1mm单段最大长度：100m250MHz6类U/UTP电缆满足IEC61156-56类、EN50288-6-1和TIA-568C.2标准24AWG符合RoHS外皮防火级别：CM颜色：蓝色外径：5.6mm单段最大长度：100m2　附录14 Q/YYB4.J002—20141.1　附录一：光纤跳线常用头_________________________________14'
