eps清洁度技术标准v1.0

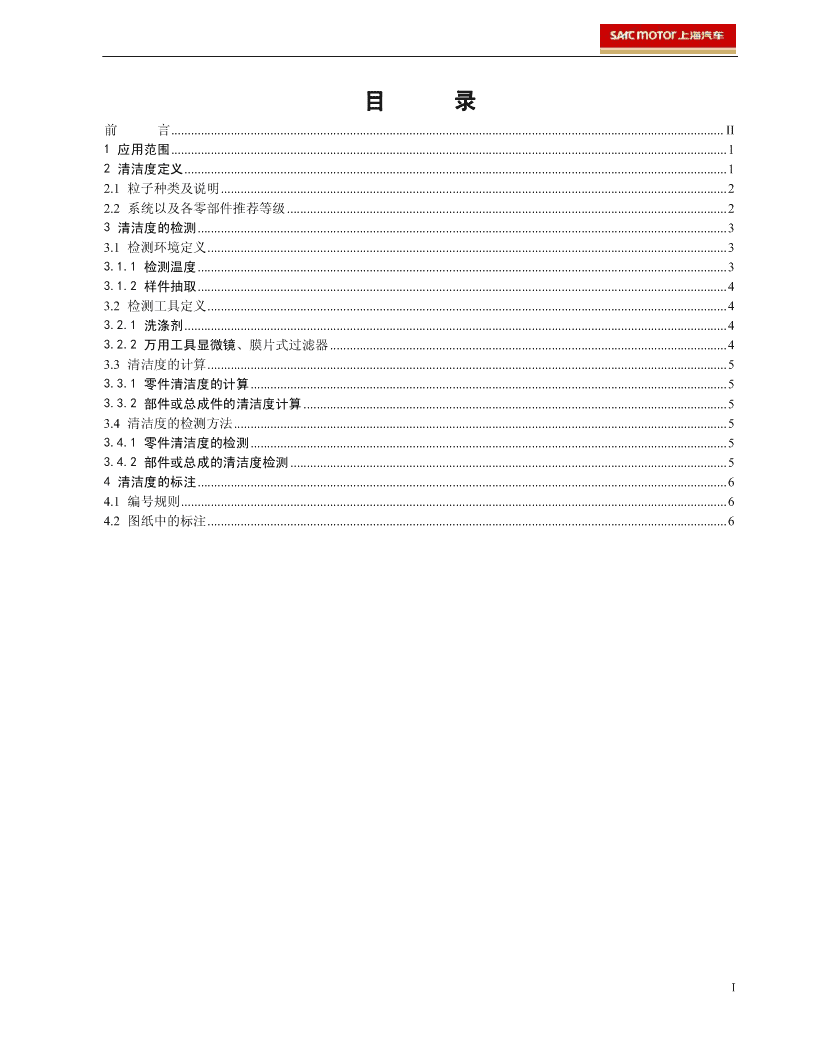

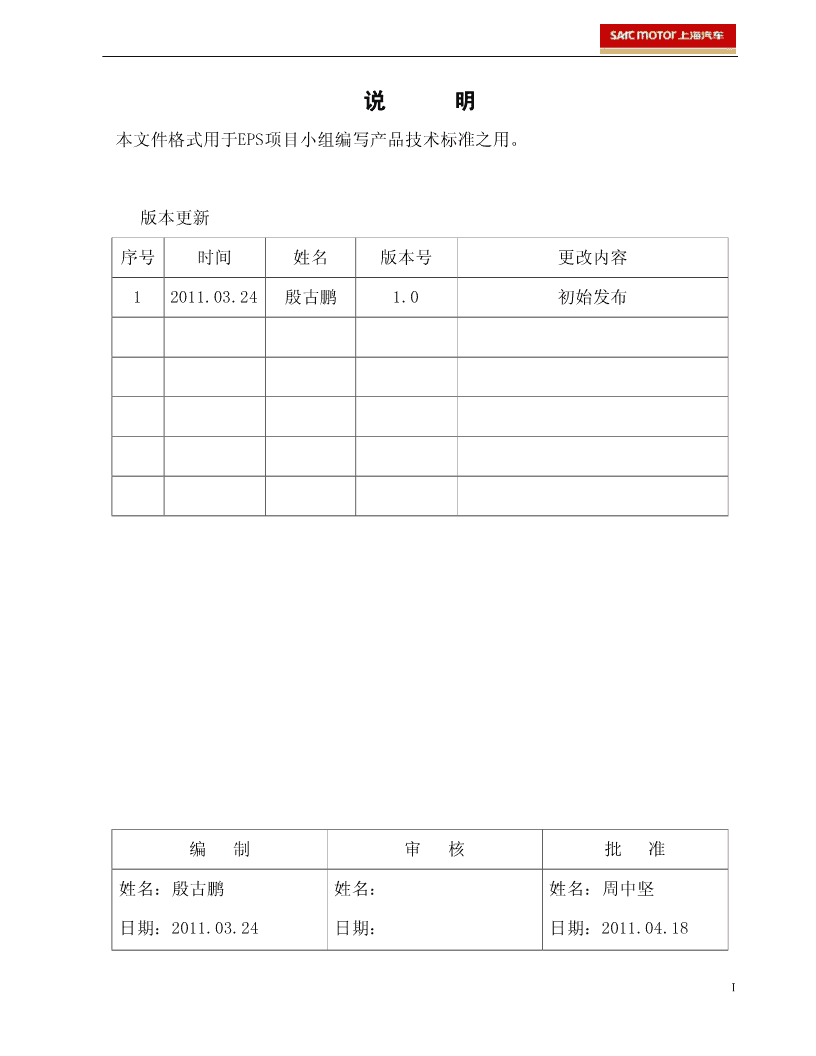

'文件编号：EPS-BZ-003版本号：1.0上海汽车EPS技术标准标准号：电动助力转向系统清洁度定义及检测标准DefinitionandMeasurementofCleanlinessAboutElectricalPowerAssistanceSteeringSystem2011年4月18日发布2011年实施上海汽车EPS项目小组发布 说明本文件格式用于EPS项目小组编写产品技术标准之用。版本更新序号时间姓名版本号更改内容12011.03.24殷古鹏1.0初始发布编制审核批准姓名：殷古鹏姓名：姓名：周中坚日期：2011.03.24日期：日期：2011.04.18I 目录前言.......................................................................................................................................................................II1应用范围........................................................................................................................................................................12清洁度定义....................................................................................................................................................................12.1粒子种类及说明.........................................................................................................................................................22.2系统以及各零部件推荐等级.....................................................................................................................................23清洁度的检测................................................................................................................................................................33.1检测环境定义.............................................................................................................................................................33.1.1检测温度................................................................................................................................................................33.1.2样件抽取................................................................................................................................................................43.2检测工具定义.............................................................................................................................................................43.2.1洗涤剂....................................................................................................................................................................43.2.2万用工具显微镜、膜片式过滤器........................................................................................................................43.3清洁度的计算.............................................................................................................................................................53.3.1零件清洁度的计算................................................................................................................................................53.3.2部件或总成件的清洁度计算................................................................................................................................53.4清洁度的检测方法.....................................................................................................................................................53.4.1零件清洁度的检测................................................................................................................................................53.4.2部件或总成的清洁度检测....................................................................................................................................54清洁度的标注................................................................................................................................................................64.1编号规则.....................................................................................................................................................................64.2图纸中的标注.............................................................................................................................................................6I 前言该标准主要用于电动转向系统的清洁度定义和检测使用，应用于电动转向系统中的所有零部件。II 电动助力转向系统清洁度定义及检测标准1应用范围该标准应用于SAICEPS项目组开发的所有电动助力转向系统，包括齿轮式电动助力转向系统、管柱式电动助力转向系统以及齿条式电动助力转向系统等。当产品图纸或者规范中引用本标准时，本标准则用于测定连续生产中的SAICEPS产品以及各零部件的清洁度。用于清洁度检测的零件和总成原则上只针对OTS阶段及以后的零件和总成件，作为PV试验和IP试验等的考核依据之一。进行清洁度检测后的样件或产品禁止再使用。标准中未提及的要求参照ISO18413中规定执行。2清洁度定义对于清洁度的定义主要分为A、B、C、D四个等级，其中规定了允许的内部极限颗粒的种类以及大小的要求。具体要求见下表2-1.表2-1清洁度等级划分及要求等级最大颗粒长度允许的颗粒数量A最大200μm最大颗粒200x200x200μm，不允许有硬性材料颗粒.B最大300μm最大颗粒300x300x300μm，另外每套转向系统总成允许有3个硬性材料粒子300x300x600μm，有10个软性材料粒子90x90x2500μm。C最大400μm最大颗粒400x400x400μm，另外每套转向系统总成允许有6个硬性材料粒子400x400x800μm，有10个1 软性材料粒子90x90x2500μm.D最大500μm最大颗粒500x500x500μm，另外每套转向系统总成允许有8个硬性材料粒子500x500x800μm，有10个软性材料粒子90x90x2500μm.2.1粒子种类及说明硬性材料：例如:钢、铝等有色金属颗粒、硬弹性体、聚合物、玻璃纤维增强特氟龙、聚酰胺等。软性材料：例如：软弹性体、纸、纸板、刷子鬃毛等。不允许有像石英、砂子、金刚砂、玻璃之类的磨蚀性粒子。粒子长度为在显微镜下测得的一个粒子的最大线性延伸率。2.2系统以及各零部件推荐等级对于电动助力转向系统以及各零部件的清洁度推荐等级以及颗粒重量如下表2-2.表2-2系统以及各零部件推荐清洁度等级清洁度等级应用范围或部件类型最大允许的颗粒重量/件D各电动助力转向系统15mgC下壳体总成、上下护管总成、中间轴总8mg成等大的分总成部件C上壳体、下壳体、管类零件、冲压件等6mg外部零件。2 B齿条、齿轮、轴类零件等较大的机加工4mg零件B传感单元总成、上壳体总成、蜗杆总成、2mg电机总成等传感器周围部件。B密封圈、轴承类零件1mgB螺钉、螺母、卡圈、O型圈、橡胶件、0.5mg塑料件等A传感器、电机、线束、接插件等电气元0.1mg件说明：表2-2中未列出的零部件的清洁度定义，根据该件布置区域的就近原则，优先采用要求最高的零部件的清洁度定义，具体定义的数值必须得到产品工程师的认可。3清洁度的检测所有系统以及零部件的检测必须由专业人员在保证操作安全的前提下进行，任何情况下，不得违反当地国家或者地区的相关安全操作法规要求，对于检测过程中可能使用到的化学危险品的管理必须严格依照当地国家或者地区的化学危险品防护管理法规或条例执行。3.1检测环境定义3.1.1检测温度除特殊说明外，该标准中涉及的所有检测项目均在室温（23℃±5℃）条件下进3 行。3.1.2样件抽取用于清洁度检测零件或部件必须由最近批次生产的样件或者批产件中随机抽取。3.2检测工具定义用功率>=10W/l的清洗设备，在超声波下进行清洗，并使用超声波设备2/3的槽容积，清洗过程的时间为5min±1min。3.2.1洗涤剂溶剂油（推荐采用NY-120GB/T1922），煤油和丙酮。3.2.2万用工具显微镜、膜片式过滤器在对清洁度进行分析评定时，通过一台膜片式过滤器。平均孔隙的规格为5μm，对脏的试样（洗涤剂）加以过滤。如无适当的万工显，则允许采用下列操作作为辅助检验：经过滤的粒子必须通过DINISO3310-1网孔w=粒子公称大小的金属丝网分析筛。但若该方法检测的结果与使用万工显的检测结果有争议时，必须采用万用工具显微镜检验。4 3.3清洁度的计算3.3.1零件清洁度的计算零件的清洁度为零件检测时，经过冲洗、烘干后得到的所有颗粒的总质量（mg），粒子的大小通过万工显拍摄带有刻度的照片目测获得。3.3.2部件或总成件的清洁度计算部件或总成件的清洁度为构成该部件或总成件的所有零件的清洁度的总和。3.4清洁度的检测方法3.4.1零件清洁度的检测抽取零件后，使用3.2中规定洗涤剂冲洗后，获得的所有颗粒在100℃容器内进行烘干后，测量所有颗粒的质量，粒子的大小通过万工显拍摄带有刻度的照片目测获得，具体数值必须满足项目2中的要求。3.4.2部件或总成的清洁度检测部件或总成件的清洁度检测分为两个阶段：1.装配前在部件或总成件装配前，准备好所有即将进行装配的所有零件，并分别对这些零件进行清洁度检测，部件或总成件的清洁度的具体数值由测得的构成该部件或总成件的所有零件的清洁度累加获得，该数值必须满足项目2中的要求。2.装配后5 在完成部件或总成件装配后，对该部件或总成进行拆解，过盈装配且拆解后无法使用的两零件无需拆解，可视作为一个“大”零件。对拆解后的所有零件分别进行清洁度检测，将获得的相应的所有零件的清洁度累加得到对应的部件或总成件的清洁度，该清洁度的数值必须小于项目2中相应要求的1.5倍（质量）。*说明：在清洁度检测时，油脂的含量不计算在内。4清洁度的标注设计人员通过图纸标注或零件明细表的方式来确定各个零部件以及总成件的清洁度。4.1编号规则图纸或者零件明细表中的描述编号规则如下：清洁度：X-XX-EPSX----表示清洁度等级；XX----表示允许的最大质量；4.2图纸中的标注图纸或零件明细表中的清洁度的标注根据4.1中的编号规则执行。例如：清洁度：C-15-EPS，清洁度：B-8-EPS6'
