lch-酒店家具技术标准

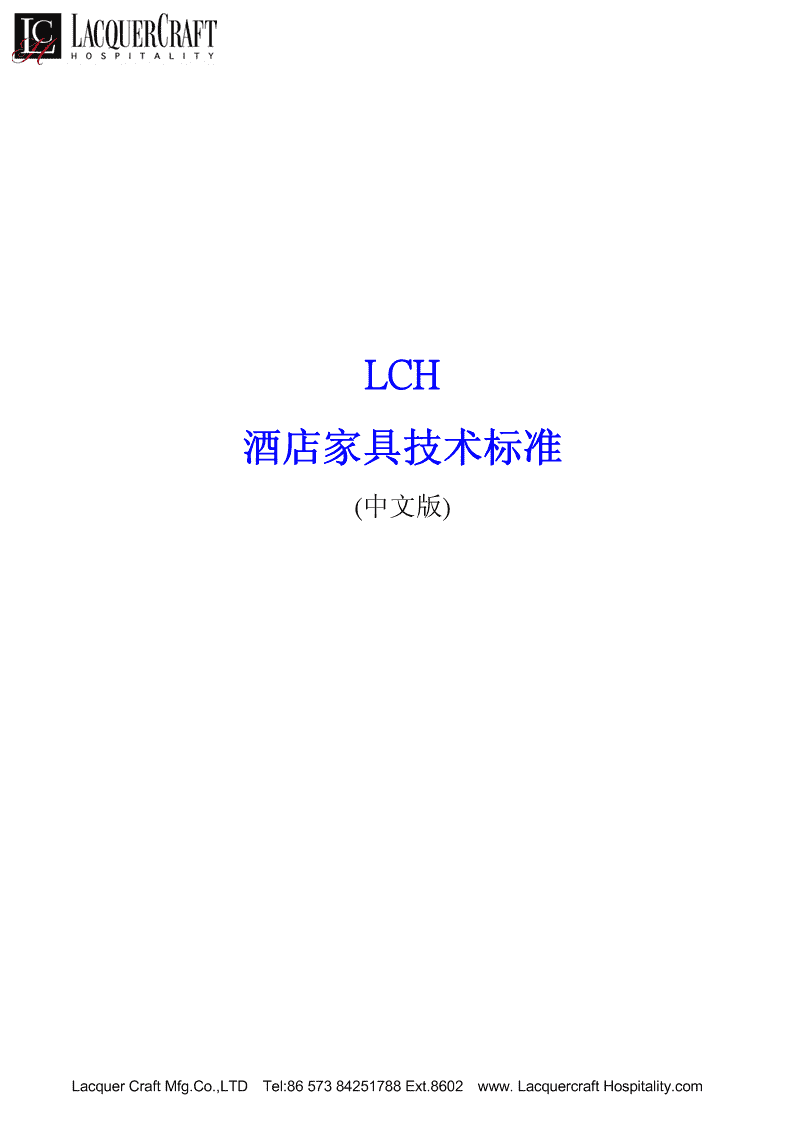

'LCH酒店家具技术标准(中文版)LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 索引1．常用木皮及木材种类………………………………………………….1-52．切削木皮的工艺做法………………………………………………….1-53．木皮拼接方式………………………………………………………….1-54．油漆分類介紹………………………………………………………….1-55．酒店家具常用石材…………………………………………………….1-56．酒店家具常用五金顏色………………………………………………….1-57．酒店家具常用結構五金………………………………………………….1-58．不锈钢管件标准尺寸………………………………………………….1-59．酒店家具抽屜技术标准………………………………………………….1-510．海蒂诗全拉自关托底滑轨(QuadroV6)安装方式…………………….1-511．合页使用规范………………………………………………………….1-512．門板制作工藝類型…………………………………………………….1-513．面板制作工藝類型…………………………………………………….1-514．側板加厚工藝做法…………………………………………………….1-515．玻璃及大理石磨邊種類……………………………………………….1-516．包裝…………………………………………………………………….1-517.LCH图纸标准………………………………………………………….1-5LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 1．常用木皮及木材种类：中文名称英文名称图片特性樱桃木是高级木料，木纹是直木纹。樱桃木主要分布于美国东部各地区。樱桃木的心材颜色由艳红色至棕红色，边材樱桃木Cherry呈奶白色。樱桃木天生含有棕色树心斑点和细小的树胶窝，纹理细腻、清晰、抛光性好，涂装效果好，适合做高档家居用品胡桃属木材中较优质的一种，主要产自北美和欧洲。国产的胡桃木，颜色较浅。黑胡桃呈浅黑褐色带紫色，弦切面为美丽的大抛胡桃木Walnut物线花纹（大山纹）。黑胡桃非常昂贵，做家具通常用木皮，极少用实木。几个不同类型树种的通称，尤指山毛榉科(Fagaceae)山毛榉属(Fagus)约10种落叶观赏植物和材用树（产于北半球温带和亚热带地区）。榉木Beech工艺特性木材切削较容易，径面有银白色花纹，油漆后光亮性良好，胶粘容易。握钉力强，但有时劈裂。水曲柳加工性能良好，能用钉、螺丝及胶水良好固定，可经染色及抛光而取得良好表面。适合干燥气候，且老化极轻微，性能变化小。水曲柳Ash与其重量相对，水曲柳具有极良好的总体强度性能，良好的抗震力和蒸汽弯曲强度。良好的地板及家具材料。可仿白元、橡木、胡桃等珍贵木种，使用价值极高。橡木特点是重硬、纹理直，结构粗，色泽淡雅纹理美观，力学强度相当高，耐磨损，但木材不易于干燥锯解和切削，加工难度极大。橡木花纹也有直纹和横纹的区别，其纹理越清白橡WhiteOak晰，木材价值越高。在中国吉林、辽宁，陕西，湖北等地有分布有柞木，与橡木同科，质地相近。枫木分软枫和硬枫两种，属温带木材，产于长江流域以南直至台枫木Maple湾，国外产于美国东部。木材呈灰褐至灰红色，年轮不明显，官孔多而小，分布均匀。枫木纹里交错，结构肾细而均匀，质轻而较硬，花纹图案优良。容易加工，切面欠光滑，干燥时易翘曲。油漆涂装性能好，胶合性强。主要用于板材类贴薄面。LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 桦木属中国材，分为东北桦及西南桦，材质质密，小结疤较多，桦木Birch不易选材。家具应用中东北桦可代替枫木，西南桦可代替樱桃木。桃花心木属于楝科，是常绿大乔木，冬天常落叶，皮孔密布，因桃花芯Mahogany木材呈桃花色泽而得名。原产热带美洲，常绿乔木，树高可达15公尺以上，主干十分地明显。因为长大之后的桃花心木树碧绿清秀，因此它也是造林或是行道树的高级树种，另有当庭园树之用途且木材可制高级家俱、器具、建材、船舰用材。柚木是热带树种，要求较高的温度，垂直分布多见于海拔高柚木Teak700-800米以下的低山丘陵和平原。柚木在日晒雨淋干湿变化较大的情况下不翘不裂；耐水、耐火性强；能抗白蚁和不同海域的海虫蛀食，极耐腐。干燥性能良好，胶粘、油漆、上蜡性能好，因含硅易钝刀，故加工时切削较难。握钉力佳，综合性能良好，故为世界公认的名贵树种。橡胶木是，生产橡胶乳的一种植物，是橡胶树的主干，亚热带树橡胶木Rubberwood种。橡胶树长成后每年割胶，用刀在主干上横向略向下割开半圆的切口，流出的汁液就是原胶，是制造橡胶的原料。树老后可以利用其主干制造家具。橡胶木其纹理与胡桃木，桃花芯较为接近，可用其做为替代材，橡胶木无长料，在家具制作过程中可用作制作餐椅。产品描述：白杨颜色白，无心材，木材纹理精细均匀，重白杨木Poplar量轻，质地软;易于机械加工，车削，镗及砂磨性能良好。能很好的吸收油漆和染料获得理想的饰面，但是需要注意表材面粗糙的部位。特点：材质较软，纹路不清晰，家具应用中可作为替代枫木。赤杨木AmericanalderAlnusruba赤杨木Alder分布地区：美国西海岸，主要分布于太平洋西北地区，是该区最常见的商用阔叶木赤桦木加工性能良好，极适合车削及抛光加工，便于使用钉子、螺丝及胶水进行固定，可作砂磨、油漆或染色处理来获得良好表面。干燥容易，干燥后质量降级很少，具有良好的稳定性家具生产中可用赤杨替代樱桃木。LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 2．切削木皮的工艺做法：加工工艺加工方式木皮纹理平切（Flatcut）：山纹木皮（贴饰面）四分之一切（Quartercut）直纹木皮（贴饰面）旋切（Rotarycut）乱纹(一般用作板贴面的背面)酒店家具木皮选料：依据客户需求，挑选客适合客人要求的木皮。酒店家具需求的木皮要求表面要干净，无结疤，矿物线，色差，白边等缺陷。由于近年来珍稀木材越来越少，木皮表面的整洁度越发难达到客户的要求标准，将来科技木皮、染色木皮等新材料将会是珍稀木材的替代品。LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 3、木皮拼接方式。对称拼（bookmatch）:拼花时将木皮一正一反顺拼(slipmatch):拼花时将木皮朝一个方向一片对拼，单片木皮需有山纹直纹混合，单片木皮一片拼接，单片木皮需有山纹直纹混合，单片木宽度控制在5＂-7＂之间.皮宽度控制在5＂-7＂之间.山直纹混拼（Randommatch）：木皮选料可根据客户需求，木皮编织一般情况下是允许有小结现象。拼后具有实木拼板的效果。蝴蝶花太阳花木皮镭射拼LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 4.油漆分類介紹1)硝基漆(NC):也称硝酸纤维素漆、拉克漆,其主要成膜物质为硝化棉,它多由棉花用硝酸硝化制成,化学上称硝酸纤维素酯。将硝化棉与其他合成树脂(如醇酸树脂、松香树脂等)溶于酯、酮、醇、苯等混合溶剂中即成硝基漆,将其涂于木材表面,待溶剂挥发便可成膜。由于木材纤维中含纤维素,与硝化棉(含棉纤维)结构类似,故硝基漆与木材的相容性优良,即使涂饰多遍仍能显现素材的木质感,换言之,就是能将木材特有的温润感原原本本表达的最佳木器漆。20世纪80年代之前,硝基漆曾是我国木材涂装的最主要用漆,但其综合性能不及后来的聚氨酯漆,故当前已让位于聚氨酯漆。但是美国人偏爱硝基漆,至今美国室内家具大部分仍用硝基漆,故近年出口美国的家具几乎全部采用所谓美式涂装工艺,其底面漆多用硝基。而日本的手工制作家具与台湾的家具涂装硝基仍占很大比例。2)聚氨酯漆(PU):系聚氨基甲酸酯漆的简称(涂料商常称为聚酯漆),是指所成涂膜属聚氨基甲酸酯树脂。目前我国市场家具的绝大部分是用聚氨酯漆(PU)涂装,其中大部分是双组分的(二液型)PU漆,近年也出现少量单组分PU。该漆综合理化性能优异(附着性、丰满度、透明性、可挠性、耐化学药品性等均优良),有稍易变黄的品种,也有不变黄的品种。买来的双组分PU有两个包装,贮存时分装,临使用按比例配漆,涂于家具表面两个组分发生化学反应成膜。薄层的PU膜尚可保留部分木材质感,厚膜显现木材质感的效果不及NC。LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 3)不饱和聚酯漆(PE):简称聚酯漆,是以不饱和聚酯树脂为主要成膜物质的涂料。也属多组分漆(常有2-3个组分),其综合理化性能优异。另有一独特特点,即该漆中所用溶剂苯乙烯也是一种不饱和材料,既能溶解不饱和聚酯作溶剂,在一定条件下(有引发剂与促进剂的参与)又能与不饱和聚酯发生共聚反应而交联固化成膜,使该漆的固体分含量高达100%,故常称PE为无溶剂型擦,一次可成厚膜,其涂膜之丰满度极高。4)光敏漆(UV):也称紫外线固化涂料,即该漆涂层必须在紫外线照射下于几秒钟内达实干的涂料。是当前木器漆中干燥最快的漆类。该漆组成中可自由选择树脂种类,可作出2H、5H、8H等各种硬度的漆膜。该漆综合性能优异,也属于无溶剂型漆。薄涂尚能保留几分木质感,厚涂则影响木质感的体现。由于快速干燥与必须在紫外线下方能干燥之特点,故目前多用于平表面板件的地板与板式家具涂饰,可组织机械化自动化程度较高的连续涂装流水线,大大提高涂装工程效率,缩短涂装施工周期,减少占地。是现代木材涂装的一个发展方向!LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 4.1LCH标准色板系列(木紋系列)LCH001LCH002LCH003LCH004MediumDarkQuarterWalnutMediumCaathedralWalnutDarkQuarterWalnutDarkCathedralWalnutLCH005LCH007LCH008LCH009DarkFigureQuarterWalnutDarkQuarterMahoganyMediumQuarterOkumeClearQuarterMapleLCH010LCH011LCH012LCH013MediumQuarterMapleLightQuarterEnglishDarkQuarterMapleGaryQuarterOakLCH014LCH015LCH016LCH017LightQuarterOakQuarterOakMediumQuarterOakBlackCathedralOakLacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com LCH018LCH019LCH020LCH022RedCathedralOakMediumCathedralCherryDarkCathedralCherryLightQuarterZebrawoodLCH023LCH024LCH025LCH026MediumQuarterZebrawoodMediumQuarterEbony(Red)DarkQuarterEbonyMediumQuarterEbonyLCH027LCH028LCH029LCH031TechnicalteakVeneerWashGreyVineVeneerTechnicalWhiteMapleVeneerTechnicalOakVeneerLacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 4.2覆蓋色系列RAL1024OchreYellowRAL1004GoldenYellowRAL1011BrownBeigeRAL1015LightIvoryRAL3000FlameRedRAL3005WineRedRAL4008SignalVioletRAL5001GreenBlueRAL5014PigeonBlumRAL5024PastelBlueRAL6021PaleGreenRAL7013BrownGreyRAL7016AnthraciteGreyRAL8014SepiaBrownRAL9006WhiteAlumininmLacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 5.大理石大理石是地壳中原有的岩石经过地壳内高温高压作用形成的变质岩，地壳的内力作用促使原来的各类岩石发生质的变化的过程。质的变化是指原来岩石的结构、构造和矿物成分的改变，经过质变形成的新的岩石类型称为变质岩。大理石主要由方解石、石灰石、蛇纹石和白云石组成，其主要成分以碳酸钙为主，约占50%以上。其他还有碳酸镁、氧化钙、氧化锰及二氧化硅等。大理石的特點:（1）良好的装饰性能，大理石不含有辐射且色泽艳丽、色彩丰富，被广泛用于室内墙、地面的装饰。具有优良的加工性能：锯、切、磨光、钻孔、雕刻等。（2）大理石的耐磨性能良好，不易老化，其使用寿命一般在50-80年左右。（3）在工业上，大理石被广泛得到应用。如：用于原料、净化剂等。（4）大理石具有不导电、不导磁、场位稳定等特性。大理石分類A类：优质的大理石，具有相同的、极好的加工品质，不含杂质和气孔。B类：特征接近前一类大理石，但加工品质比前者略差；有天然瑕疵；需要进行小量分离、胶粘和填充。C类：加工品质存在一些差异；瑕疵、气孔、纹理断裂较为常见。修补这些差异的难度中等，通过分离、胶粘、填充或者加固这些方法中的一种或者多种即可实现。D类：特征与C类大理石的相似，但是它含有的天然瑕疵更多，加工品质的差异最大，需要同一种方法进行多次表面处理。这类大理石连累了许多色彩丰富的石材，他们具有很好的装饰价值。LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 5.1.酒店家具常用天然石材.JH-1011西班牙深啡JH-2007海浪花JH-1008西班牙淺啡JH-1001木紋黃JH-2001銹石JH-1003爵士白JH-1002安曼米黃JH-1005細花白JH-1004中花白JH-1007阿富漢金JH-1006黑白根JH-2005豐鎮黑JH-2006黑金砂JH-2003蒙古黑JH-2004山西黑JH-1009金線羅蘭LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com JH-2002蝴蝶綠JH-1010銀龍灰JH-2010櫻花紅JH-2009大白花JH-1013英國棕JH2002巴西金LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 5.2人造石材石英是一种物理性质和化学性质均十分稳定的矿产资源，石英石是目前石英石板材生产厂家对其所生产的板材的一种简称，由于其板材主要成分石英含量高达93%以上，因此称为石英石。石英石台面的特性及优点刮不花石英石其石英含量高达94%，石英晶体是自然界中硬度仅次于钻石的天然矿产，其表面硬度可高达莫氏硬度7.5，远大于厨房中所使用的刀铲等利器，不会被其刮伤。不污染石英石是在真空条件下制造的表里如一、致密无孔的复合材料，其石英表面对厨房的酸碱等有极好的抗腐蚀能力，日常使用的液体物质不会渗透其内部，长时间置于表面的液体只需用清水或洁而亮等清洁剂用抹布擦除即可，必要时可用刀片刮去表面的滞留物。用不旧石英石光泽亮丽的表面是经过30多道复杂的抛光处理工艺，不会被刀铲刮伤，不会为液体物质渗透，不会产生发黄和变色等问题，日常的清洁只需用清水冲洗即可，简单易行。即使经过长时间的使用，其表面也同新装台面一样的亮丽，无需维护和保养。燃不着天然的石英结晶是典型的耐火材料，其熔点高达1300度以上，94%天然石英制成的石英石完全阻燃，不会因接触高温而导致燃烧，也具备人造石等台面无法比拟的耐高温特性。无毒无辐射石英石的表面光滑，平整也无划痕滞留，致密无孔的材料结构使得细菌无处藏身，可与食物直接接触，安全无毒！LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 6.酒店家具常用五金顏色.不銹鋼拉絲面(分過光油面與原面兩種)鏡面不銹鋼拉絲銅面鏡面銅霧鎳LM009仿古色581青古銅拉絲LM014霧銅LM016LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 7.酒店家具常用結構五金.7.1金屬類金屬散熱孔門鉸(帶緩衝)牛眼輪7.2塑膠類LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 8.不锈钢管件标准尺寸:不锈钢管材质201不锈钢管202不锈钢管301不锈钢板管304不锈钢管321不锈钢板管316不锈钢板管310S管（家具常用的为201及304材质）不锈钢管材不锈钢管、不锈钢无缝管、不锈钢装饰管、不锈钢有缝管、不锈钢卫生管、不锈钢精密管、不锈钢毛细管表面处理工业面、普通抛光面、镜面、拉丝面等不锈钢方管7×710×1012×1215×1519×1920×2022×2225×2530×3035×3538×3840×40厚度：0.5～3.0mm(0.5mm为一个进制)不锈钢扁通规格50×5060×6070×7080×80100×100厚度：0.5～3.0mm(0.5mm为一个进制)不锈钢管圆管规格Φ4Φ7Φ8Φ9Φ9.5Φ10Φ12.7Φ16Φ19Φ22Φ25Φ32Φ38Φ42Φ51Φ63Φ76Φ89Φ102Φ108Φ127厚度：0.5～3.0mmΦ133(0.5mm为一个进制)10×2010×2510×3010×4010×5010×6013×2515×3015×4015×5015×60厚度：0.5～3.0mm不锈钢矩形管、不锈钢20×3020×4020×5020×6020×7020×80(0.5mm为一个进制)扁管规格25×5030×60LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 9.酒店家具抽屜技术标准。9.1托底滑轨抽屜工艺要求9.1.1抽侧使用直纹桦木面同向夹板，要求表面不可有结疤、闪影、色差等不良缺陷;9.1.2抽底為5mm夾板貼樺木直紋,夾板不能有脫膠及凹陷等缺陷,薄片要求與抽側一致;9.1.3抽侧板鸠尾榫，不可有打钉、补土、间隙，榫头处颜色需同抽侧;9.1.4抽側不須倒角且無刀型;9.1.5抽側上下端樺木需薄片封邊;9.1.6抽屜自走式滑軌缺口9.1.7抽底定長、寬可偏小0.5-0.8mm,不可偏長;9.1.8打鳩尾榫榫槽加深0.4-0.5mm,便於布膠;9.1.9抽側內側著色到底漆,抽底也需一樣。9.1.10抽底背面加加強條組合處布白膠,加強條四周打熱熔膠;9.1.11抽盒在组装前需先滚UV，之后再组装，修补及修色处理。9.1.12一般情况下盒颜色需同柜身。9.1.13抽盒寬度在18”以內,抽底板中間不需加加強條,18”至30”使用一根加強條,30”以上使用兩根加強條.9.2托底滑轨组装参数9.2.1抽侧板厚度为12.5mm9.2.2抽侧板距侧板间距为7.5mm9.2.3滑轨处开缺42.5*139.4.4装滑轨的圆孔直径为6mm9.4.5滑轨与抽底板之间需垫9mm厚的夹板，以便固定手柄。LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 9.3側裝鋼珠滑軌抽屜工艺除技术参数与托底抽不同外，工艺要求与之相同。9.4側裝鋼珠滑軌抽屜參數9.4.1抽侧板距侧板之间的间距为13mm,正负0.2mm.9.4.2抽底板为5mm，抽底板距抽侧板下端13mm;9.4.3底板四角处使用三角木打热熔胶固定;9.4.4滑轨安装时需将内轨拉出来再装抽盒。9.4.5抽盒背板处不需开缺口9.4.6抽盒寬度在18”以內,抽底板中間不需加加強條,18”至30”使用一根加強條,30”以上使用兩根加強條.LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 10.海蒂诗全拉自关托底滑轨(QuadroV6)安装方式LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 11.合页使用规范11.1.西德合页（门铰链）名称图片安装图示安装说明全盖门链◆门板钻孔直径35mm,孔距门边5mm;◆门厚度在15~20mm之间.◆木螺丝使用直径3.5*15mm◆开启角度为95&110度半盖门链◆门板钻孔直径35mm,孔距门边5mm;◆门厚度在15~20mm之间.◆木螺丝使用直径3.5*15mm◆开启角度为95&110度内嵌门链◆门板钻孔直径35mm,孔距门边5mm;◆门厚度在15~20mm之间.◆木螺丝使用直径3.5*15mm◆开启角度为95&110度165度三◆门厚可做到段力门链18-28mm之间◆开启角度为165度LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 11.2.其它類型合頁名称图片安装图示安装说明下翻板合页十字暗鉸◆小型號十字暗鉸適合用於餐臺面板,小門.◆大型號十字暗鉸適合用於固裝酒店家具暗門.牛排合页◆适用于写字桌键盘抽。剪刀合頁◆适用于较厚门30mm以上使用，安装于门板上下部。LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 12.門板制作工藝類型實木拼板工藝:SOLIDWOODGROOVE12.1.1實木與實木相拼,需在拼縫處砂光倒邊,需自然產生工藝線,以防止木材收縮造成開裂.12.1.2拼板后木材紋路,為自然紋路.MDF三夾結構:MDFWOODVENEER12.2.1MDF熱壓貼皮,修邊后再薄片封邊.VENEERBANDLacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com MDF實木封邊三夾結構:MDFWOODVENEER12.3.1MDF先實木封邊,過平砂后再熱壓薄片,此三夾結構實木邊需盡量窄,以確保面上貼皮后的收縮線不會很明顯.SOLIDWOODEDGEMDF實木明封邊:12.4.1MDF貼木皮后再實木封邊,實木SOLIDWOODEDGEMDFWOODVENEER外露,板材與實木接口處需拉1*1修飾槽.1MMGROOVELacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 13.實木框結構類型13.1芯板進槽式(組裝后再油漆)13.2實木開邊槽(可分開油漆再組裝)13.3肚板有刀型(刀型可面包壓亦可油漆封邊)13.4實木開邊槽壓飾條(此方式為上述方式的優化結構.)LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 14.面板加厚工藝做法14.1實木明封邊:材板冷壓后四周封3mm-5mm厚的實木邊.實木外露,不拉工藝槽,3mm厚可機器封邊.14.2實木明封邊,實木外露,板材做進榫結構,面板四周做1*1工藝槽,工藝槽拉在實木上.LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 14.3四周做實木框結構,實木框先組立,過平砂后再組裝面板.14.4面板貼木皮后再加厚,木皮封邊.LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 14.5龍骨架結構:LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 15.玻璃及大理石磨邊種類RoundEdge圓光邊PolishedEdge直光邊1/2＂BevelEdge1/2＂斜邊1＂BevelEdge1＂斜邊OgeeEdge鴨嘴邊LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 16.包裝16.1Labellist標簽明細16.1.1DrawerlabelSize:2.25”x1”H銘牌.LCHLogo“”plateswillbelocatedin“All”topdrawers.Itwillbeplacedontheinsideoftheleftdrawerside1½inchesfromthedrawerfrontand1inchfromthetopofthedrawerside,ifheightofdrawersidepermits.抽屉上的位置：贴在左边的抽侧内侧，距抽前板的背面1-1/2”，距抽侧上边缘1’’处。THENAILCOLORMUSTMATCHTHECOLOROFDRAWERLABEL.釘的顏色要和銘牌一樣.只要带抽屉的产品，都要贴铭牌。且所有顶抽都要有铭牌。例如，一个柜子有三个顶抽，那么这三个抽屉都要有铭牌。如果这个产品没有抽屉，那么这个产品将不要铭牌。16.1.2ItemLabelSize:尺寸大小97mm*90mmLCHLogo/stickerswillbelocatedonbackpanel.貼於產品背板或底板,靠左上角位置.16.1.3CARBLabelissameasUFII.CARB標簽外箱标样品(62mmW)外箱标样品(127mmL)LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 16.1.4Lawlabel113mm*82mm防火標尺寸Stickonbacksideofproduct.貼於床頭的背面和產品的反面.16.1.5Cartonphoto外箱照片16.1.6客人條碼標.請統一貼於S/M的正下方.16.1.7警示標Thewarninglabelneedstobeonboththe“frontofthecarton”andthe“backofthecase”thathavedoorswithEuropeanHingesandundermountdrawerguides.此標籤適用於有門板且安裝西德合頁或是有抽盒且安裝托底滑軌的產品，貼于產品的背面以及外箱正面。LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 16.2嘜頭16.2.1天地盒唛头LCHbottom&upcartonlayoutUpdate:June12,2010PO#:605207S/M:GF-104.1LHDRESSER1PC/CTN0Z945-8692"2"PO#:605207LHDRESSER0Z945-869LacquercraftHospitalityrecommends0Z945-869LacquercraftHospitalityrecommends0Z945-869thatthecontentsofthiscartonbethatthecontentsofthiscartonberemovedfromthecartoninthefinalLHDRESSERremovedfromthecartoninthefinalLHDRESSERroomdestination.Reportedroomdestination.Reported"ConcealedDamages"willnotbe"ConcealedDamages"willnotbeconsideredifproductwasremovedPO#:605207consideredifproductwasremovedPO#:605207fromthecartonpriortothefinalroomfromthecartonpriortothefinalroomdestination.1PC/CTNdestination.1PC/CTNS/M:GF-104.1NW.:KGSGW.:KGSS/M:GF-104.1S/M:GF-104.11PC/CTN1PC/CTNS/M:GF-104.1IMPORTANTIMPORTANTThismerchandisehasbeenthoroughlyinspectedandThismerchandisehasbeenthoroughlyinspectedandcarefullypackedbeforeleavingourplant.Responsibilityforitscarefullypackedbeforeleavingourplant.ResponsibilityforitsGW.:KGSNW.:KGSsafedeliverywasassumedbythecarrieratthetimeofshipment.safedeliverywasassumedbythecarrieratthetimeofshipment.Claimforlossordamagetothecontents,shouldtherefore,beClaimforlossordamagetothecontents,shouldtherefore,bemadeuponthecarrier,asfollows:madeuponthecarrier,asfollows:CONCEALEDLOSSORDAMAGECONCEALEDLOSSORDAMAGEConcealedlossordamagemeanslossordamagewhichdoesConcealedlossordamagemeanslossordamagewhichdoesnotbecomeapparentuntilthemerchandisehasbeenunpacked.notbecomeapparentuntilthemerchandisehasbeenunpacked.ThecontentsmaybedamagedintransitduetoroughhandlingThecontentsmaybedamagedintransitduetoroughhandlingeventhoughthecartonmaynotshowexternaldamage.Wheneventhoughthecartonmaynotshowexternaldamage.Whenthedamageisdiscovereduponunpackingmakeawrittenrequestthedamageisdiscovereduponunpackingmakeawrittenrequestforinspectionbythecarrier"sagentwithintendaysofthedeliveryforinspectionbythecarrier"sagentwithintendaysofthedeliverydate.Thenfileaclaimwiththecarriersincesuchdamageisthedate.Thenfileaclaimwiththecarriersincesuchdamageisthecarrier"sresponsibility.carrier"sresponsibility.VISIBLELOSSORDAMAGEVISIBLELOSSORDAMAGEAnyexternalevidenceoflossordamagemustbenotedonAnyexternalevidenceoflossordamagemustbenotedonthefreightbillorexpressreceiptandsignedbythecarrier"sthefreightbillorexpressreceiptandsignedbythecarrier"sagent.Failuretoadequatelydescribesuchexternalevidenceagent.Failuretoadequatelydescribesuchexternalevidenceoflossordamagemayresultinthecarrierrefusingtohonoraoflossordamagemayresultinthecarrierrefusingtohonoradamageclaim.Theformrequiredtofilesuchaclaimwillbedamageclaim.Theformrequiredtofilesuchaclaimwillbesuppliedbythecarrier.FRAGILEsuppliedbythecarrier.FRAGILEDONOTSTACKPRODUCTONTOPOFTHISITEM0Z945-869LHDRESSERPO#:605207DONOTSTACKPRODUCTONTOPOFTHISITEMThisitemshouldbepackedandwarehousedasperthedirectionofthearrowsThisitemshouldbepackedandwarehousedasperthedirectionofthearrowsonthecarton,however,thisproductcanbepackedorwarehousedwiththeonthecarton,however,thisproductcanbepackedorwarehousedwiththebacksideoftheproductfacingdownaslongasitisonthetoplevelofstack.backsideoftheproductfacingdownaslongasitisonthetoplevelofstack.0Z945-8691PC/CTNLHDRESSERS/M:GF-104.1PO#:60520716.2.2卡通箱唛头LCHcasegoodscartonlayoutUpdate:June12,20102"2"LacquercraftHospitalityrecommends0Z945-8690Z945-869thatthecontentsofthiscartonbeLacquercraftHospitalityrecommendsremovedfromthecartoninthefinalthatthecontentsofthiscartonberoomdestination.ReportedLHDRESSERremovedfromthecartoninthefinalLHDRESSERroomdestination.Reported"ConcealedDamages"willnotbeconsideredifproductwasremovedPO#:605207"ConcealedDamages"willnotbePO#:605207IMPORTANTfromthecartonpriortothefinalroomIMPORTANTconsideredifproductwasremovedfromthecartonpriortothefinalroomThismerchandisehasbeenthoroughlyinspectedanddestination.1PC/CTNThismerchandisehasbeenthoroughlyinspectedand1PC/CTNcarefullypackedbeforeleavingourplant.Responsibilityforitscarefullypackedbeforeleavingourplant.Responsibilityforitsdestination.safedeliverywasassumedbythecarrieratthetimeofshipment.safedeliverywasassumedbythecarrieratthetimeofshipment.Claimforlossordamagetothecontents,shouldtherefore,beS/M:GF-104.1Claimforlossordamagetothecontents,shouldtherefore,beS/M:GF-104.1madeuponthecarrier,asfollows:madeuponthecarrier,asfollows:CONCEALEDLOSSORDAMAGECONCEALEDLOSSORDAMAGEConcealedlossordamagemeanslossordamagewhichdoesConcealedlossordamagemeanslossordamagewhichdoesnotbecomeapparentuntilthemerchandisehasbeenunpacked.notbecomeapparentuntilthemerchandisehasbeenunpacked.ThecontentsmaybedamagedintransitduetoroughhandlingThecontentsmaybedamagedintransitduetoroughhandlingeventhoughthecartonmaynotshowexternaldamage.Wheneventhoughthecartonmaynotshowexternaldamage.Whenthedamageisdiscovereduponunpackingmakeawrittenrequestthedamageisdiscovereduponunpackingmakeawrittenrequestforinspectionbythecarrier"sagentwithintendaysofthedeliveryforinspectionbythecarrier"sagentwithintendaysofthedeliverydate.Thenfileaclaimwiththecarriersincesuchdamageisthedate.Thenfileaclaimwiththecarriersincesuchdamageisthecarrier"sresponsibility.carrier"sresponsibility.VISIBLELOSSORDAMAGEVISIBLELOSSORDAMAGEAnyexternalevidenceoflossordamagemustbenotedonAnyexternalevidenceoflossordamagemustbenotedonthefreightbillorexpressreceiptandsignedbythecarrier"sthefreightbillorexpressreceiptandsignedbythecarrier"sagent.Failuretoadequatelydescribesuchexternalevidenceagent.Failuretoadequatelydescribesuchexternalevidenceoflossordamagemayresultinthecarrierrefusingtohonoraoflossordamagemayresultinthecarrierrefusingtohonoradamageclaim.Theformrequiredtofilesuchaclaimwillbedamageclaim.Theformrequiredtofilesuchaclaimwillbesuppliedbythecarrier.suppliedbythecarrier.ThisitemshouldbepackedandwarehousedasperThisitemshouldbepackedandwarehousedasperthedirectionofthearrowsonthecarton,however,thedirectionofthearrowsonthecarton,however,thisproductcanbepackedorwarehousedwiththethisproductcanbepackedorwarehousedwiththebacksideoftheproductfacingdownaslongasitisbacksideoftheproductfacingdownaslongasitisonthetoplevelofstack.onthetoplevelofstack.0Z945-8690Z945-869LHDRESSERLHDRESSERPO#:605207PO#:6052071PC/CTN1PC/CTNS/M:GF-104.1S/M:GF-104.1NW.:KGSNW.:KGSGW.:KGSGW.:KGS5/8"5/8"LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 16.3包装柜类16.3.1柜类产品外观16.3.2卡通箱:适用于柜类包装，材质要求为k=k材质;16.3.3确定产品各项指标达到包装要求后，先将产品外部使用舒美纸包覆，用胶带固定.16.3.4包材要求：1.护角：8”*8”2.塑料护角：5＂*5＂3.保丽龙密度：15kg/M34.所有护角，护边内外需垫纸皮。16.3.5最后需在产品底部放置一个用MDF制作的加强框。LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 床类16.3.6床板分为左中右。包装时需分三包，因为每套床需搭配，固出货时需编号，以防止产口搭配错误。16.3.7包装前确认五金包是否放置于产品内部，五金包使用红色塑料袋。16.3.81.产品外部使用舒美纸包覆，再放置护边，护角，及保丽龙。2.在床脚处放置一条板料以固定床脚，不至断裂。3.最后再套天盒，封箱。16.3.9包装完成.LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 桌类16.3.10餐桌外观:不锈钢底座，玻璃台面。16.3.11底座与玻璃台面分开包装。描述为底座包装。底座先用舒美纸包覆；16.3.11底部使用护角保护四边；面上盖一片较厚的保丽龙；保丽龙背面需挖一个凹槽，以与底互卡。16.3.12包装完成LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 16.4玻璃及大理石包裝方式Step1.大理石台面Step2.放置大理石及玻璃需用板条箱。板条箱款式如右图所示。Step3.板条箱内部四周放置保丽龙（厚度2cm）Step4.分别将大理放入木箱，大理石与大理石之间用10mm厚的保丽龙隔开。LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com Step5.在顶部盖一片2公分厚的保丽龙.Step6.将做好的木条盖子盖到顶部，四周用钉子固定。Step7.最后用打包带固定木箱。EndLacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 17.LCH图纸标准外观图产品要求描述规格产品编号客户编号工程名称产品描述LCH-Logo结构图及图纸细节描述。LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com 说明书格式LacquerCraftMfg.Co.,LTDTel:8657384251788Ext.8602www.LacquercraftHospitality.com'
