新版《民用机场飞行区技术标准》变化情况

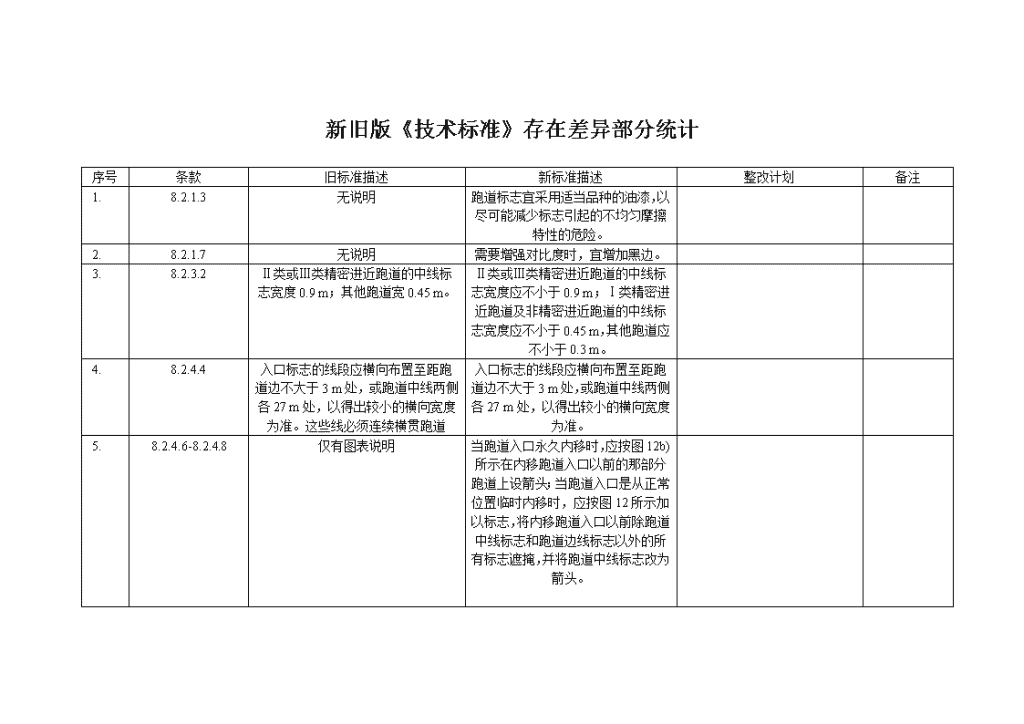

'新旧版《技术标准》存在差异部分统计序号条款旧标准描述新标准描述整改计划备注1.8.2.1.3无说明跑道标志宜采用适当品种的油漆，以尽可能减少标志引起的不均匀摩擦特性的危险。2.8.2.1.7无说明需要增强对比度时，宜增加黑边。3.8.2.3.2Ⅱ类或Ⅲ类精密进近跑道的中线标志宽度0.9m；其他跑道宽0.45m。Ⅱ类或Ⅲ类精密进近跑道的中线标志宽度应不小于0.9m；Ⅰ类精密进近跑道及非精密进近跑道的中线标志宽度应不小于0.45m，其他跑道应不小于0.3m。4.8.2.4.4入口标志的线段应横向布置至距跑道边不大于3m处，或跑道中线两侧各27m处，以得出较小的横向宽度为准。这些线必须连续横贯跑道入口标志的线段应横向布置至距跑道边不大于3m处，或跑道中线两侧各27m处，以得出较小的横向宽度为准。5.8.2.4.6-8.2.4.8仅有图表说明当跑道入口永久内移时，应按图12b)所示在内移跑道入口以前的那部分跑道上设箭头；当跑道入口是从正常位置临时内移时，应按图12所示加以标志，将内移跑道入口以前除跑道中线标志和跑道边线标志以外的所有标志遮掩，并将跑道中线标志改为箭头。 1.8.2.7.4无说明如设有跑道掉头坪，在跑道与跑道掉头坪之间的跑道边线标志不应中断2.8.2.8.3滑行道中线标志在与跑道等待位置标志、中间等待位置标志及各类跑道标志相交处应中断滑行道中线标志在与跑道等待位置标志、中间等待位置标志及各类跑道标志相交处应中断，中断的滑行道中线标志与上述标志的净距为0.9m(不含黑框)(如图20～图22所示)。如0.9m间距无法实现时，也可采用0.3m间距(如图15所示)。3.作为跑道出口的滑行道（含快速出口滑行道和垂直滑行道），该滑行道中线标志应以曲线形式转向跑道中线标志，并平行（相距0.9m）于跑道中线延伸至超过切点60m处作为跑道出口的滑行道（含快速出口滑行道和垂直滑行道），该滑行道中线标志应以曲线形式转向跑道中线标志，并平行（相距0.9m）于跑道中线延伸至超过切点一定距离，此距离在飞行区指标Ⅰ为3或4时应不小于60m，飞行区指标Ⅰ为1或2时应不小于30m（如图15和图16所示）。4.8.2.8.6无增强型滑行道中线标志应符合下列要求：5.8.2.9.8无说明与跑道标志相交处的跑道掉头坪标志应中断。6.8.2.10.4无说明B 型跑道等待位置标志的位置由跑道所服务的最大机型以及ILS/MLS的临界/敏感区决定，并且仅当ILS运行时，B型跑道等待位置标志才发挥作用。1.8.2.10.6无说明当B型跑道等待位置标志与A型跑道等待位置标志相距小于15m时，在原来B型跑道等待位置标志处仅设A型跑道等待位置标志即可。2.8.2.10.8无说明浅色道面上的跑道等待位置标志应设置黑色背景，黑色背景的外边宽为0.1m，3.8.2.11.4无说明位于浅色道面上的中间等待位置标志周围宜设置如图22所示黑色背景。4.8.2.11.5无说明当两个相邻的中间等待位置标志距离小于60m时，可仅保留一个中间等待位置标志，并设置于两个相邻的中间等待位置标志的中间处，如图23所示。5.8.2.12.3指示标志应设置在滑行道中线标志的左侧、跑道等待位置标志的停机等待一侧。标志的边界距离滑行道中线标志和跑道等待位置标志应不小于1m。飞行区指标Ⅱ为A、B、C和D的滑行道上的强制性指令标志如图24a）所示，按距滑行道中线两侧距离相等横设在滑行道上和跑道等待位置标志的停机等待一侧；飞行区指标Ⅱ为E或F的滑行道上的强制性指令标志如图24b ）所示，设在滑行道中线标志的两侧、跑道等待位置标志的停机等待一侧。标志的边界距离滑行道中线标志和跑道等待位置标志应不小于1m。1.8.2.12.6禁止进入标志应为白色的“禁止进入”字样，设在红色的背景上仅用作跑道出口的滑行道处可设立“禁止进入”标志，该标志应为白色的“NOENTRY”字样，设在红色的背景上，如图25所示。2.8.2.12.8标志的字符高度应为4m飞行区指标Ⅱ为C、D、E和F时，字符高度应为4m；飞行区指标Ⅱ为A和B时，字符高度应为2m。3.8.2.12.10-8.2.12.13无说明当两条滑行道交叉于一条跑道的一端时，强制性指令标志可仅仅显示这一侧的跑道号码，4.8.2.13.1在很长的滑行道全长按一定间距划分的各点在很长的滑行道全长按一定间距划分的各点，宜相距300m～500m，如图32所示。5.8.2.13.5字符高度为4m，字符的比例和样式应符合图的要求。标志的尺寸应符合图31、图33的要求。字符高度为4m，字符的比例和样式应符合图26的要求。确因条件限制，可缩短尺寸，但不应小于标准尺寸的一半。箭头应设置在字符右侧，按需要以45°设置或平行设置，长度宜为2m 。滑行道中线两侧宜最多设置两套地面标志，以不超出道面宽度为准；如需要设置更多，可将指明去往近处的标志设置在飞机行进方向的下方，远处的则设置在飞机行进的前方。最靠近滑行道中线的字符距离该滑行道中线应为1m，并且该字符与左、下边框（未设边框的，为底色边缘）和箭头尾部的距离均应为0.5m。1.8.2.13.6无说明当在滑行道或机位滑行通道上设置“MAXSPAN”（最大翼展）标志有助于防止飞机误滑时，应将其设置在进入该滑行道或机位滑行通道起始处，如图33所示（沥青道面可不设黑色底色）。2.8.2.14无说明滑行边线标志3.8.2.15无说明滑行道道肩标志4.8.2.16.1无说明飞机机位标志分为飞机直置式和飞机斜置式机位标志（飞机斜置式机位标志如图35所示）。5.8.2.16.2飞机机位标志的定位应保证停放在机位上的飞机能保持对沿主滑行道中线和沿机位滑行通道的飞机分别有规定的净距，并与另一机位上的飞机以及邻近建筑物之间有规定的净距有铺筑面的机坪和除冰防冰设施上设置的飞机机位标志的定位应保证当飞机以前轮沿该标志滑行时能分别保持6.13.5和6.14.5规定的净距。6.8.2.16.4机位识别标志（字母和(或)机位识别标志（字母和(或) 数字）应设在引入线起端后一小段距离处，标志的高度应足以从使用该机位的飞机驾驶舱内看清楚。字符高度应为3-5m，当需要标明适用的机型时，号码后应增加适用的机型符号数字）应设在引入线起端后一小段距离处，如图36所示。标志的高度应足以从使用该机位的飞机驾驶舱内看清楚。浅色道面上的识别标志应设黑色边框。注：A为4m，B为5m，C随字符宽度而定，D为0.1m，E为2m。如果空间受限，A,B,E可缩小一半。1.8.2.16.5引入线、转弯线和引出线的转弯半径应适用于拟使用这些标志的要求最严格的飞机。这些线一般应为连续的实线，线条宽度不小于0.15m，如果准备让飞机只沿一个方向前进，则应在线条上增加前进方向的箭头，箭头长度应为线条宽度的10倍，尾部的宽度应为线条宽度的3倍引入线、转弯线和引出线应为连续实线，线条宽度不小于0.15m，浅色道面上的标志宜设不小于0.05m的黑边。引入线、转弯线和引出线的转弯半径应适用于拟使用这些标志的要求最严格的飞机。2.8.2.16.5开始转弯线应设在对正即将开始转弯的飞机左座驾驶员位置，与引入线成直角，长度应不小于6m，宽度应不小于0.15m，并包括一个指明转弯方向的箭头。如果需要一条以上的开始转弯线时，则应对它们分别编码。引入线可分为下列四种构型，机场管理机构应根据实际情况选择合适的引入线（飞机单向运行的仅画设相应的引入线）：——A型引入线，如图37所示；——B型引入线，如图38所示；——C型引入线，如图39所示；——D型引入线，如图40所示。 开始转弯线应设在对正即将开始转弯的飞机左座驾驶员位置，与引入线成直角，长度应不小于6m，宽度应不小于0.15m，并包括一个指明转弯方向的箭头。如果需要一条以上的开始转弯线时，则应对它们分别编码。考虑到驾驶员的视野，开始转弯线与引入线之间应保持的距离可能因飞机型号而异。1.8.2.16.7无说明停止线应设在对正位于拟定的停止点上的左座驾驶员座席位置并与对准线成直角。其长度应不小于2m，宽度应不小于0.15m。如果需要一条以上的开始转弯线和(或)停止线，应对它们分别编码。机位停止线旁应标注停放机型的编码，机型编码的文字方向宜与飞机停放方向相反，文字采用黄色，字高宜为0.2m～0.3m，字符宽度按信息标志的比例缩小，如图41所示。如果飞机自滑进出且没有引导员引导的机位停止线，停止线标志应按图42所示进行划设。如果不同机型有不同的停止线，则应在相应的停止线处标注适用飞机编码，如“B737” ；如果空间受限，宜利用字母或数字标示，代表对应的机型。浅色道面上的飞机编码字符宜设置黑色边框。1.8.2.16.8无说明为了能更加灵活地使用机坪，同一机位上允许重叠有为不同机型服务的两套或三套飞机机位标志，包括一条主线和几条辅线。主线应为对机位要求最严格的飞机使用，且应为连续线，辅线应为断续线。同时应在每一辅线上的机位识别号码标志的后面分别增加一个识别字母L和R，分别表示位于主线的左侧和右侧。每个线段长2m，间隔2m，如图43所示。2.8.2.17.1在有铺筑面的机坪上应根据飞机停放的布局和地面设施和(或)车辆的需要设置机坪安全线，包括翼尖净距线、勤务道路边界线、行人步道线、设备和车辆停放区边界线以及各类栓井标志等。机坪安全线应为至少宽0.10m的连续实线，翼尖净距线应为红色，其他机坪安全线（包括标注的文字符号）均应为白色。在有铺筑面的机坪上应根据飞机停放的布局和地面设施和(或)车辆的需要设置机坪安全线，包括机位安全线、翼尖净距线、廊桥活动区标志线、服务车道边界线、行人步道线、设备和车辆停放区边界线以及各类栓井标志等。机位安全线、廊桥活动区标志线和各类栓井标志应为红色，翼尖净距线等其他机坪安全线（包括标注的文字符号）均应为白色。3.8.2.18无机位安全线4.8.2.19无翼尖净距线5.9.7.2.1坚固耐用，能经受160km/h的风力荷载滑行引导标记牌应坚固耐用，能经受60m/s的风力荷载，在标记牌可能暴露于喷气气流的地方，应能经受90 m/s的风力荷载，但其支柱根部应易折。1.9.7.1.3无滑行道位置识别点标记牌；机场识别标记牌；滑行道终止标记牌。2.老版6.1.6跑道中心圆无3.9.8.5无高级目视停靠引导系统4.5.6.7.8.9.10.11.12.13.14.15.16.17.'
