光纤槽道技术标准

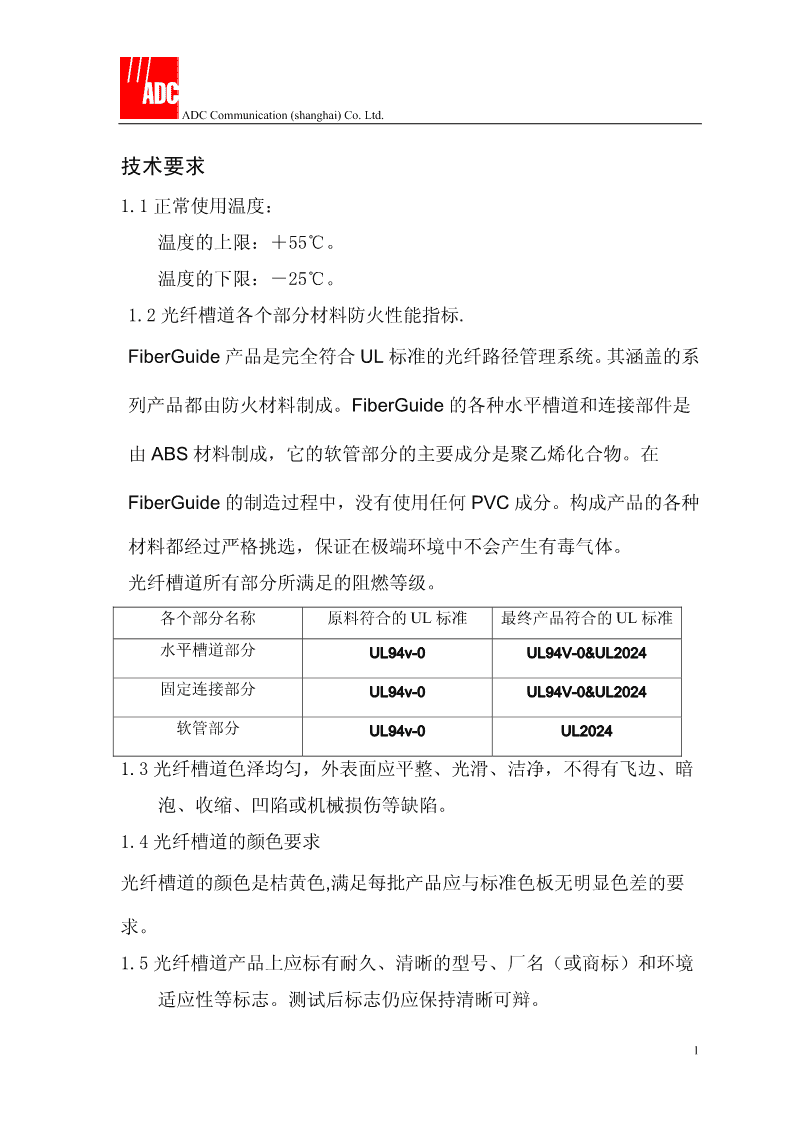

'ADCCommunication(shanghai)Co.Ltd.光纤槽道(FiberGuide®)技术标准ADC电讯公司2008年4月8日 ADCCommunication(shanghai)Co.Ltd.技术要求1.1正常使用温度：温度的上限：＋55℃。温度的下限：－25℃。1.2光纤槽道各个部分材料防火性能指标.FiberGuide产品是完全符合UL标准的光纤路径管理系统。其涵盖的系列产品都由防火材料制成。FiberGuide的各种水平槽道和连接部件是由ABS材料制成，它的软管部分的主要成分是聚乙烯化合物。在FiberGuide的制造过程中，没有使用任何PVC成分。构成产品的各种材料都经过严格挑选，保证在极端环境中不会产生有毒气体。光纤槽道所有部分所满足的阻燃等级。各个部分名称原料符合的UL标准最终产品符合的UL标准水平槽道部分UL94v-0UL94V-0&UL2024固定连接部分UL94v-0UL94V-0&UL2024软管部分UL94v-0UL20241.3光纤槽道色泽均匀，外表面应平整、光滑、洁净，不得有飞边、暗泡、收缩、凹陷或机械损伤等缺陷。1.4光纤槽道的颜色要求光纤槽道的颜色是桔黄色,满足每批产品应与标准色板无明显色差的要求。1.5光纤槽道产品上应标有耐久、清晰的型号、厂名（或商标）和环境适应性等标志。测试后标志仍应保持清晰可辩。1 ADCCommunication(shanghai)Co.Ltd.1.6光纤槽道的设计实施要求。在光纤槽道安装前,公司技术人员需要和用户的相关工作人员进行充分的沟通,确保光纤槽道的设计安装和机房实际情况相适应,并确保槽道系统能够随着机房通信容量的增加逐步扩展。1.7光纤槽道在恒定湿热试验前、后，其内外表面之间应能承受交流500V（方均根值）工频正弦波电压持续1min的介电性能试验。试验中，不得出现绝缘击穿或表面闪烁现象。1.8光纤槽道应能承受低温试验。试验后，试样不得产生裂痕或脆断。1.9光纤槽道应能承受规定条件下的老化、冲击试验。试验后，试样不得产生裂痕或脆断。1.10光纤槽道应采用的固定支撑方式及强度要求：A、支撑式固定支撑式固定又分两种，一种是中央式支撑，另一种是单侧支撑，ADC公司提供的支撑组件包括支架、螺杆、螺杆与走线架的连接件。这两种支撑件的形状如右图所示，支撑件的螺杆可以固定在走线架上或设备机架顶端。2 ADCCommunication(shanghai)Co.Ltd.B、下垂式固定下垂式固定又分两种，一种是C型支撑，另一种是U型支撑，ADC公司提供的支撑组件包括支架、螺杆、螺杆与走线架的连接件。这两种支撑件的形状如下图所示，支撑件的螺杆可以固定在走线架上或机房的天花板上。C、走线架式固定走线架式固定又分两种，一种是架侧支撑，另一种是架中支撑，ADC公司提供的支组撑件包括支架、螺杆、螺杆与走线架的连接件。这两种支撑件的形状如下图所示。槽道强度要求3 ADCCommunication(shanghai)Co.Ltd.表1槽道规格支吊架跨距（m）额定均布载荷（Kg/m）挠度值（cm）4x4800条(6.12kg/m)小于3.17cm4x61.81200条(9.17kg/m)小于3.17cm4x122400条(18.34kg/m)小于3.17cm说明：Φ3光纤每根每米重7.64g。各规格槽道满载重量；额定均布载荷按3倍安全系数计。1.11光纤槽道规格及其光纤容量。ADC建议容量：光纤累2x6系统4x4系统4x6系统4x12系统积高度1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm5cm1440108048096072032014401080480288021609607.5cm---144010804802160162072043203240144011cm---1920144064028802160960576043201920最大容量：光纤累2x6系统4x4系统4x6系统4x12系统积高度1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm1.7mm2.0mm3.0mm5cm170412245281136816352170412245283408244810567.5cm---170412245282556183679251123672158411cm---227216327043408244810566816489621122、各产品试验方法4 ADCCommunication(shanghai)Co.Ltd.2.1试验时的大气条件。标准测试环境：气温+20至+25C，±5C；相对湿度30至70%2.2试样。受测试样从FiberGuide成品中随机抽取。2.3一般检查。一般检查包括产品外表，颜色，标记检查；铸造缺陷检查；及产品部件可装配性测试等。2.4标志的耐久试验。以下所有测试在产品上带有印刷标志及标签情况下进行。2.5介电性能试验。因FiberGuide只用于无源的光纤跳线承载，保护及运输用途，介电性能不作为要求的标准测试。2.6恒定湿热试验。测试方法：1。将被测产品置于测试室内；2。以30C/小时的速度将测试室温度从+23C调升至+40C；3。将测试室湿度调整至90%-95%之间；4。被测产品放置于温度+40C，相对湿度90-95%测试室96小时；5。进行被测产品功能性测试。测试结果：FiberGuide未出现任何物理性变化，功能性运作正常。满足GR-63-CORE标准要求。2.7低温试验。测试方法：1。将被测产品置于测试室内；2。以30C/小时的速度将测试室温度从+23C调低至-40C；3。被测产品放置于温度-40C测试室72小时；4。将被测产品从测试室内取出，5分钟内稳定于+23C环境；5。经24小时恢复期间后，进行被测产品功能性测试。5 ADCCommunication(shanghai)Co.Ltd.测试结果：FiberGuide未出现任何物理性变化，功能性运作正常。满足GR-63-CORE标准要求。2.8老化试验。老化试验包括两类：1。产品35日高温高湿载重试验，35日及低温低湿载重试验；2。连接部件老化测试。*1类测试方法见上述2.6及2.7.测试结果：FiberGuide未出现任何物理性变化，功能性运作正常。满足GR-63-CORE标准要求。*2类连接部件老化测试方法：4英寸及6英寸FiberGuide，承载分离重物20磅(9.07公斤)，在+60C环境下测试35天；12英寸FiberGuide，承载分离重物25磅(11.34公斤)，在+60C环境下测试35天。测试结果：连接部件间分离小于0.375英寸(9MM)，功能性运作正常。满足GR-63-CORE标准要求。2.9冲击试验。分无包装及包装后产品冲击试验。*无包装产品冲击试验：测试方法：1。在本测试之前对受测产品进行功能性测试；2。将每一受测产品试样从100MM高度自由落下，对不同冲击面分别测试：正面/表面，弯曲部边缘，侧面/弯角部；3。冲击试验后重新进行产品功能测试。测试结果：FiberGuide未出现任何物理性损坏，功能性运作正常。满足GR-63-CORE标准要求。*包装后产品冲击试验：测试方法：1。在本测试之前对受测产品进行功能性测试；2。将包装后受测产品试样FGS-MSHS-F，FGS-MSHS-B，FGS-MSSC-F从600MM高度自由6 ADCCommunication(shanghai)Co.Ltd.落下，将包装后受测产品试样FGS-JUNC-F，FGS-JUNC-B，FGS-MDSP-F，FGS-MHRT-F，FGS-MEXP-A/B/F从750MM高度自由落下，对不同冲击面分别测试：正面/表面，弯曲部边缘，侧面/弯角部；3。冲击试验后重新进行产品功能测试。测试结果：FiberGuide未出现任何物理性损坏，功能性运作正常。满足GR-63-CORE标准要求。2.10着火危险试验。测试方法：将火焰施加于受测产品表面，火焰尖部或火焰中部应与受测产品表面接触。将一张纸置于受测产品正下方50MM处。施加火焰时间如下表所示：受测产品体积(MM3)施加火焰时间(秒)<2505250至<50010500至<175020>175030如果受测产品被引燃，产生火焰应于撤去外部施加火源30秒之内熄灭；若有熔化滴落材料，受测产品下方纸张应不被点燃。测试结果：FiberGuide满足GR-63-CORE及UL94V标准阻燃要求。2.11通过的其他实验。“高温暴露及热冲击试验”，“常温常湿运行试验”，“模拟地震试验”，“办公室环境模拟震动试验”，“运输环境模拟震动试验”，“产品强度试验”，“承重试验”，“金属部件抗腐蚀试验”等试验。7'
